Как правильно подключить телевизор к розетке

Схемы подключения ТВ розеток

Но с начала давайте определимся как подключить ТВ розетку и какие схемы для этого используются? На данный момент существуют последовательная схема подключения, так называемая «звезда» и смешанная схема. Смешанная схема является производной от первых двух вариантов.

Последовательная схема подключения ТВ розеток

Последовательная схема подключения достаточно проста в реализации, цена ее монтажа на порядок ниже, но в то же время для современного цифрового телевиденья она не подходит. Исходя из этого сфера ее применения постоянно уменьшается.

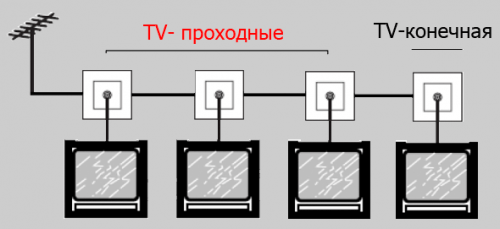

Проходная схема подключения ТВ розеток

Итак:

Суть данной схемы сводится к следующему. От источника сигнала – это может быть антенна или входящий сигнал кабельного телевиденья, подключается первая ТВ розетка. От этой розетки запитывается еще одна, от второй третья и так до нужного нам количества розеток.
Для реализации данной схемы используются розетки двух типов – проходная и оконечная. Проходная розетка имеет два ввода для подключения ТВ кабеля. Первый используется для подключения входящего кабеля, а второй для подключения следующей розетки в схеме.
Последней в этой схеме должна стоять оконечная розетка. Она имеет только один ввод для подключения кабеля от предпоследней розетки в схеме.

Главной особенностью проходных и оконечных розеток является наличие в них специальных фильтров. Дело в том, что любой телевизор при приеме телевизионного сигнала формирует так называемый отраженный сигнал. Он проявляется в виде помех или наложенного изображения на соседнем телевизоре.
Дабы избежать в розетках применяются специальные фильтры. Эти фильтры гасят отраженный сигнал. Но и здесь есть определенный нюанс. Дело в том, что такой фильтр гасит не только отраженный, но и основной сигнал.

Исходя из этого, перед тем как подключить ТВ кабель к розетке по проходной схеме, вам нужно рассчитать максимально возможное количество розеток в схеме. В этом вопросе нам следует отталкиваться от нормативов ГОСТ 28324-89 который нормирует уровень сигнала в нашей стране.
Так для нашей страны действует норматив 57 – 83дБ. Для сравнения в Европе этот норматив составляет 57 – 74дБ. И тут следует отметить, что более высокий уровень сигнала далеко не всегда означает более высокое качество изображения. Зачастую повышения мощности сигнала выше нормируемых значений приводит к обратному эффекту.
Исходя из этого, многие производители рекомендуют устанавливать дополнительный усилитель на каждые 3 – 4 розетки.

Схема подключения ТВ розеток «звезда»

Подключение розетки ТВ можно выполнить и по так называемой схеме «звезда». Данная схема несколько дороже в реализации, но зато она обеспечивает одинаково качественный уровень сигнала на всех розетках в схеме. Кроме того, она практически не ограничивает нас в их количестве.

Схема «звезда»

Суть данной схемы сводится к следующему. От антенны или другого источника сигнала кабель подключается к так называемому сплиттеру или размножителю. Это устройство разделяет сигнал и уже от него подключаются ТВ розетки.
Число подключаемых ТВ розеток зависит от количества выводов сплиттера. Оно может колебаться от двух до 32 и более. Для подключения к сплиттеру применяются одинарные розетки.

Различные типы сплиттеров

Одинарная розетка не имеет никаких особенностей или встроенных фильтров. По сути это обычный переходник, который за счет переходных процессов на коммутации дает падение сигнала не более 3дБ.

Одинарная розетка ТВ

Если входной сигнал слаб, то еще перед сплиттером инструкция советует установить усилитель. Это позволит усилить сигнал на всех розетках ТВ. В то же время это компенсирует падение уровня сигнала в самом размножители. Ведь именно в нем расположена не только схема разделения сигнала, но и схема гашения отраженного сигнала.
Смешанная схема подключения является производной от схемы «звезда» и последовательного соединения.

Смешанная схема соединения ТВ розеток

Виды ТВ розеток

Телевизионные розетки существуют трех типов: проходная, оконечная и одиночная (простая).

Проходные ТВ розетки имеют вход, выход (гнездо для подключения телевизора) и ещё один выход на следующую розетку. Каждая проходная розетка вносит затухание в ответвляемый сигнал, которое примерно на порядок больше чем у оконечной розетки.

Оконечная и простая розетка тв – какая разница?

В схеме звездой применяются оконечные или простые (одиночные) ТВ розетки. Между ними нет разницы, если к ним подключен телевизор. Если телевизор не подключен, то в случае с простой розеткой возможны искажения изображения на экране в виде повторов. Это происходит потому, что оконечная розетка имеет волновое сопротивление линии, 75 Ом. А простая его не имеет, и сопротивление в линии выравнивается за счет входного сопротивления подключенного телевизора. Совершенно не имеет значения при этом, включен телевизор или нет в питающую сеть 220 В.

Оконечные розетки конструктивно имеют волновое сопротивление, равное волновому сопротивлению линии, 75 Ом.

Проверка работоспособности прибора

Телекабель проверяется по таким причинам:

Порядок проверки:

Отключается питания телевизора и вытаскиваются все электропровода. Если проверяется кабель коллективной антенны, в таком случае нужно проверить исправность со стороны наконечника, располагающегося в квартире. Такая схема не имеет разделителя, и очень трудно получить доступ к другому концу провода.
Проверяется уровень сопротивления. Резистивность проверяется между штыревым и кольцевым выходами и значение должно быть не менее 20 Ом. Такую погрешность создает усилитель, находящийся в электрической схеме. В случае малой величины напряжения либо ее полного отсутствия, возрастает вероятность замыкания. Эти нюансы означают, что кабель пробит. Более надежная проверка осуществляется в случае доступности к двум концам кабеля.
Подключение измерителя сопротивления. Вначале отключается шнур от всех электрических приборов. Затем измерительный элемент омметра подсоединяется к главной жиле и оплетке телекабеля. Измерительный прибор должен показать – значение бесконечности. После этого подключается омметр ко второму концу провода. Показания прибора должны быть близкая к нулю.
Визуальная оценка целостности телевизионного проводника. Тестирование проводится на наличие внешних деформаций и повреждений. Далее подключается омметр с одного конца, с другого ставится перемычка. В случае наличия замыкания, перемычка не нужна.

Такой кабель также проверяется нажатием на него в некоторых участках, при этом показания измерителя сопротивления могут изменятся. После устранения всех дефектов, снимаются перемычки и отключается омметр. Проверка осуществляется подключением телекабеля к телевизору.

Параметры кабеля

Провод для телеприёмников вмещает в себя: проводник, изоляцию, экран и оболочку. Кабель к телеприёмнику это конструкция, у которой основной деталью выступает центральный провод. Как раз по нему и поступает сигнал на телеприёмники.

Важную роль играет также и экран, предупреждающий помехи, создаваемые электромагнитным воздействием.
Эти две детали и необходимо завести в розетку телевизора.
Изделия разных производителей отличаются конструкциями, поэтому методы соединения кабеля с розеткой отличаются между собой.
Розеточный механизм насчитывает: суппорт, лицевую панель, печатную плату.

Как подключить телевизионный кабель к розетке

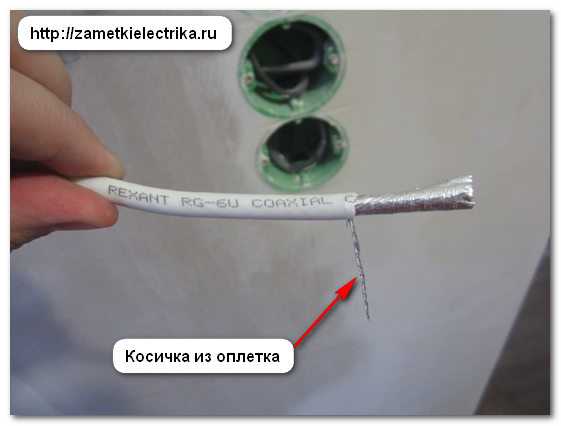

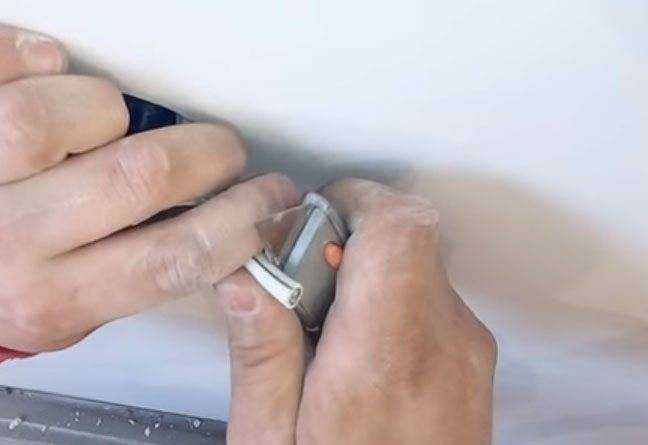

Осторожно, стараясь не повредить оплётку и центральный проводник, зачистите концы кабеля. Для этого ножом сделайте два круговых надреза: первый (мелкий) – на расстоянии 2 см от края наружной изоляции и второй, прорезающий изоляцию между центральной жилой и оплёткой, – в 6-8 мм от края

Снимите срезанные участки оболочек.

Очищенный конец кабеля вставьте в клеммную колодку, которая расположена в задней части корпуса. Затяните винтовой механизм с помощью отвёртки (проверьте надёжность контакта). Вставьте устройство в подрозетник и закрепите его с помощью винтов, которые регулируют боковые фиксаторы. Прикрутите декоративную рамку.

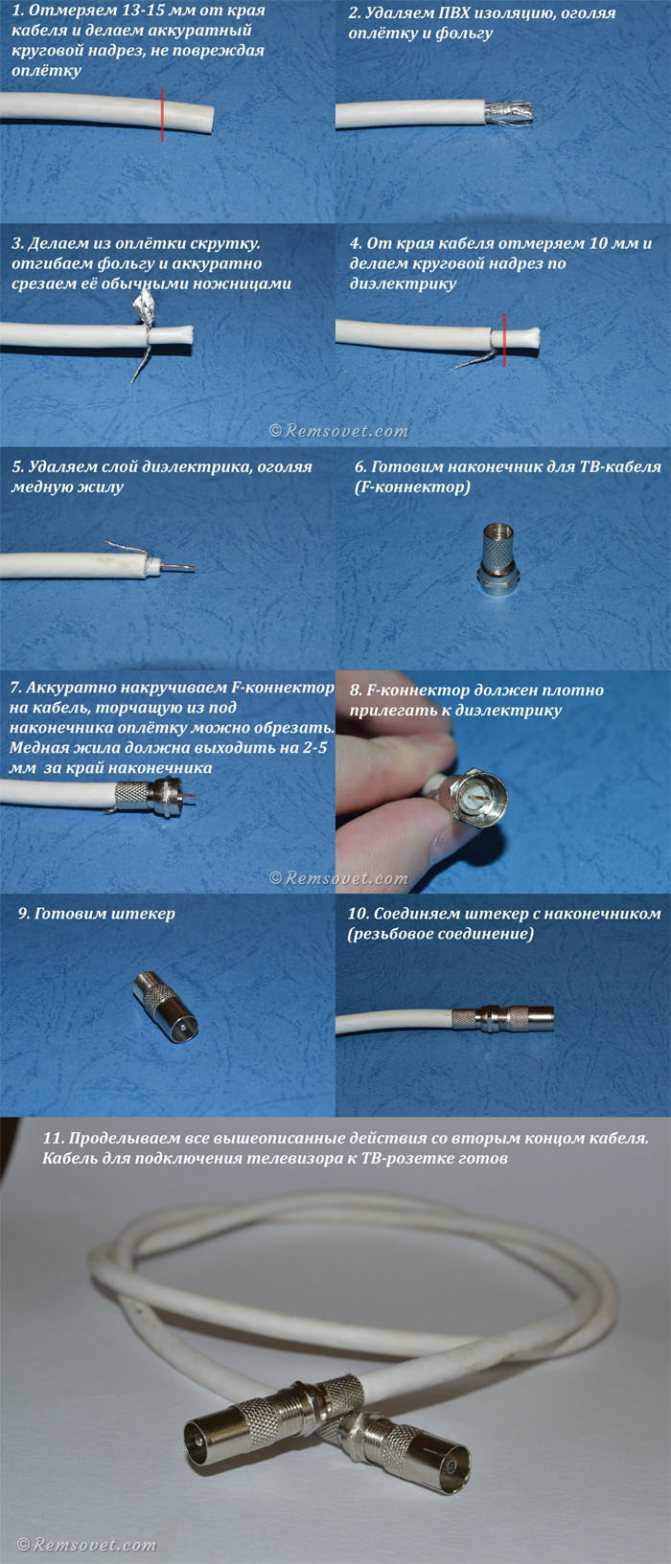

Подготовка ТВ-кабеля для соединения телевизора с ТВ-розеткой

Для этого нам понадобиться кусок ТВ-кабеля и комплект антенных адаптеров (фото ниже)

Один адаптер необходим для соединения с ТВ-розеткой, а другой – с телевизором. Отмеряем необходимый метраж кабеля и отрезаем. Затем нам необходимо подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для соединения с ТВ-розеткой (процесс показан на фото ниже)

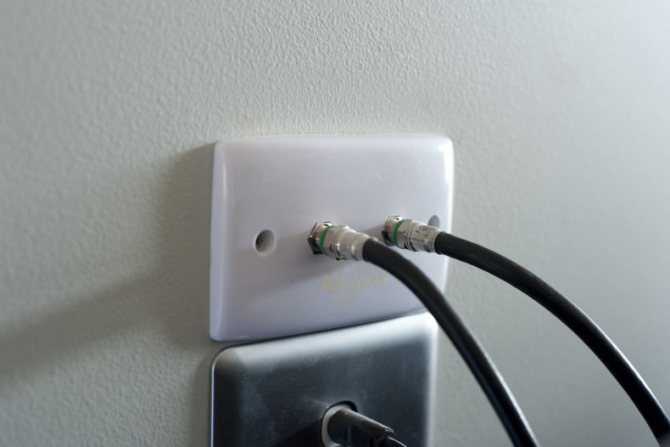

Теперь при помощи готового кабеля соединяем телевизор с телевизионной розеткой. Процесс подключения завершён.

Для начала давайте ознакомимся, что такое коаксиальный кабель и как его выбрать, который после прокладки проводки в стене здания или квартиры впоследствии соединяется к тв розетке, а затем подключается к телевизору или sat/тв приемнику.

Как вы уже поняли, коаксиальный кабель для спутниковых и эфирных антенн являет собой структуру, основной частью которой является центральная медная жила — центральный проводник по которому и проходит спутниковый или эфирный тв сигнал до телевизора или sat/tv приемника. Оплетка и фольга (Экран) представляют собой одновременно минусовой контакт и защиту от потерь сигнала и электромагнитных помех в коаксиальном тв кабеле.

Эти две составляющие напрямую используют для подключения к тв розетке. В зависимости от марки производителя, составных частей тв розетки, методы и типы монтажа антенного кабеля к розетке могут незначительно отличаться друг от друга.

Рассмотрим подключение к тв розеткам наиболее популярных марок электрооборудования таких как Lezard и Legrand

Для удобного монтажа кабеля к тв розетке запас кабеля должен составлять 15 см

Подключение телевизионной розетки Lezard.

Основой розетки Lezard является печатная плата, к которой и производится подключение коаксиального антенного кабеля.

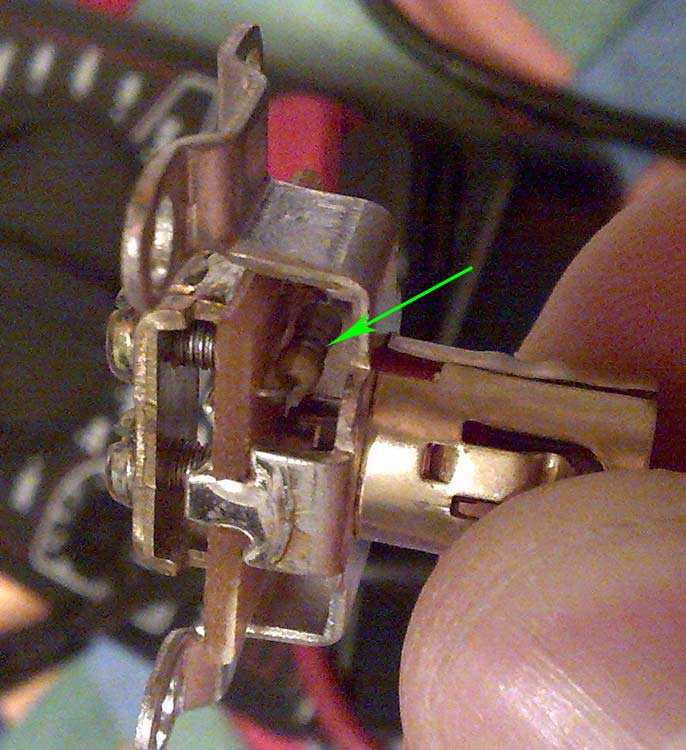

ВНИМАНИЕ. Почти все тв розетки марки Lezard имеют на печатной плате электронный компонент — конденсатор который располагается между фиксатором центральной жилы — проводника и разъемом для подключения тв кабеля

Этот компонент не пропускает питающее напряжение на активную эфирную или спутниковую антенну. Данный тип тв розеток изначально подходит только для пассивных антенн.

Для их использования под остальные типы антенн необходимо заменить фильтрующий электронный компонент на обычный проводник, то есть закоротить или запаять вместо конденсатора кусок обычной медной проволоки

Лицевая сторона тв розетки Lezard с разъемом, для подключения тв кабеля.

Монтажная сторона с элементами крепежа для тв кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

ВАЖНО. Центральный проводник, по которому идет сигнал не должен замыкать с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле

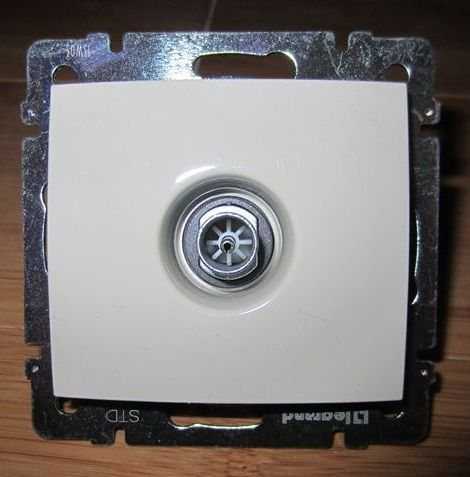

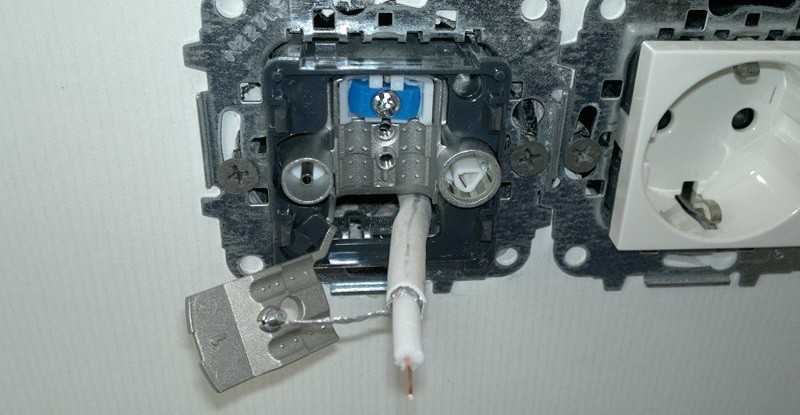

Подключение телевизионной розетки Legrand.

Довольно качественные тв розетки от бренда Legrand с удобным способом подключения но и приличной ценой.

Процесс подключения к тв розеткам фирмы Legrand максимально упрощен. Данная тв розетка разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к подключению.

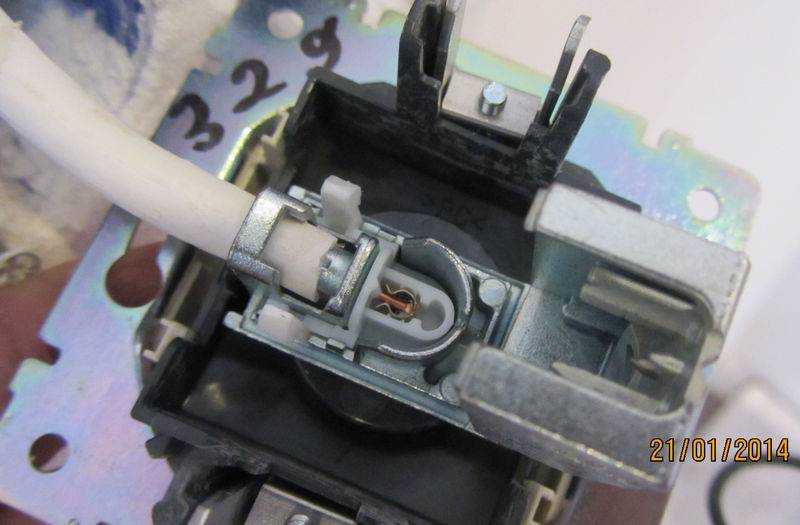

При подключении тв розетки Legrand, центральная жила коаксиального кабеля зажимается в соответствующем пружинном фиксаторе, а оплетка с фольгой (экран), — зажимается откидным креплением к корпусу.

Разобрав розетку и увидев ее устройство, вы сразу поймете, что нужно делать для подключения.

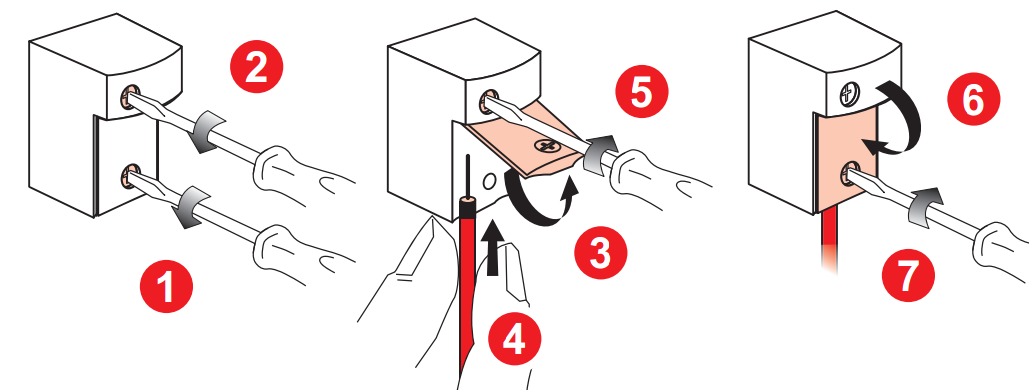

Для начала надо откинуть крышку крепления, закрывающую места соединения коаксиального тв кабеля. Достаточно аккуратно поддеть крышку отверткой, отстегнув тем самым фиксатор.

Перед подключением внешняя защитная изоляция и внутренний диэлектрик коаксиального антенного кабеля удаляется на длину около 1 сантиметра обнажив центральный проводник, затем кабель вставляется в устройство тв — розетки, а медная жила зажимается самозажимной клеммой.

Проверка работоспособности прибора

Телекабель проверяется по таким причинам:

Порядок проверки:

Отключается питания телевизора и вытаскиваются все электропровода. Если проверяется кабель коллективной антенны, в таком случае нужно проверить исправность со стороны наконечника, располагающегося в квартире. Такая схема не имеет разделителя, и очень трудно получить доступ к другому концу провода.
Проверяется уровень сопротивления. Резистивность проверяется между штыревым и кольцевым выходами и значение должно быть не менее 20 Ом. Такую погрешность создает усилитель, находящийся в электрической схеме. В случае малой величины напряжения либо ее полного отсутствия, возрастает вероятность замыкания. Эти нюансы означают, что кабель пробит. Более надежная проверка осуществляется в случае доступности к двум концам кабеля.
Подключение измерителя сопротивления. Вначале отключается шнур от всех электрических приборов. Затем измерительный элемент омметра подсоединяется к главной жиле и оплетке телекабеля. Измерительный прибор должен показать – значение бесконечности. После этого подключается омметр ко второму концу провода. Показания прибора должны быть близкая к нулю.
Визуальная оценка целостности телевизионного проводника. Тестирование проводится на наличие внешних деформаций и повреждений. Далее подключается омметр с одного конца, с другого ставится перемычка. В случае наличия замыкания, перемычка не нужна.

Подключение кабеля

Рассмотрим инструкцию по установке тв-розеток

Принимая во внимание, что в современных жилищах не предпочитают протягивать провода снаружи, их стараются запрятать, начиная от ввода в квартиру и до самого приёмника телевещания, в стены помещения

На краю его устраивается подрозетник, куда позже монтируется розетка. Чтобы сделать проще дальнейшую установку и подсоединение розетки, следует отмерить выступающий из подрозетника отрезок кабеля на 30 см.

В обратном случае в TV кабеле будет происходить наслоение от сетевого, что вызовет помехи при работе прибора.

Установка изделия в подрозетник осуществляется за счёт распирающих лапок, находящихся на её корпусе. Розетка добавочно закрепляется в стене крепёжными саморезами.

До того как их закрепить следует проверить ровность установки, применив для этого уровень, а при потребности делается коррекция за счёт движений лапок.

Типы телевизионных розеток

Розетки для телевизора классифицируются по своим функциональным характеристикам и способу крепления кабеля внутри

На функционал следует обратить внимание в первую очередь после выбора схемы, по которой будет происходить монтаж. Существует три типа ТВ-розеток:

Одиночные (простые);
Оконечные;
Проходные.

Устройства первых двух типов практически идентичны. У них есть место для входа кабеля и гнездо для подключения телевизора. Разница состоит лишь в том, что в оконечной розетке имеется дополнительно установленный резистор на 75 Ом, а у одиночной роль сопротивления играет подключенный к ней телевизор.

Если установить одиночную ТВ розетку в конец подключения по схеме «Шлейф», но по какой-то причине не присоединить к ней телеприемник, на остальных телевизорах в цепи будут наблюдаться помехи. То же самое будет при использовании устройств одиночного типа в схеме «Звезда». Поэтому, при подключении нескольких ТВ-приемников выбирают исключительно оконечные розетки.

Проходная ТВ розетка предназначена для подключения нескольких телевизоров по схеме «Шлейф». У нее имеется два зажима – для входящего кабеля и для выхода провода, идущего к следующему устройству

У некоторых производителей эти зажимы объединены в один разъем, обратите на это внимание при покупке, чтобы сам монтаж не вызывал у вас затруднений

Часто задаваемые вопросы

Вопрос №1. Что такое ТВ розетка, имеющая обратную связь?

Это разновидность выводов, имеющих разъем для подключения телекабеля и вывод для радиопрограмм. Технические параметры указаны в таблице 2.

Таблица 2. Характеристики комбинированной розетки TV-FM

Вопрос №2. Сколько ДБ в телевизионных розетках?

у проходных – 10-30 дБ;
отраженные имеют – 10-20 дБ;
оконечные –1-4 дБ.

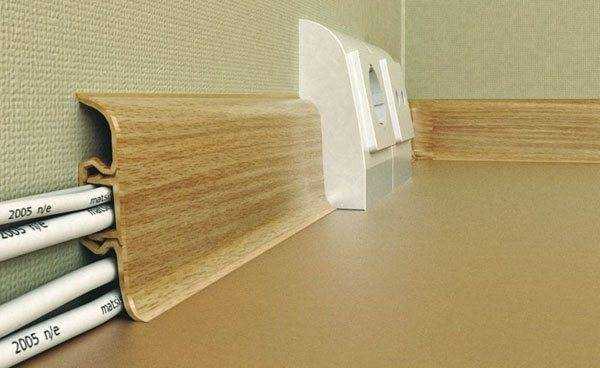

Вопрос №3. Как демонтировать плинтусную розетку?

Порядок действий:

отключение проводки;
откручивается винт, держащий каркас;
снимается защитная рамка;
убирается диск, служащий защитой от детей;
освобождаются жилы, откручиванием фиксирующих винтов;
снятие винтов фиксации.

Вопрос №4. Какую выбрать розетку фирмы Legrand?

Выбор зависит от количества применяемых теле-приборов. При использовании одного устройства – подойдет оконечная либо индивидуальная. Применяя телевещания и радио – TV-RD. Для спутникового ТВ, эфирных каналов и радио – TV-RD SAT.

Таблица 3. Технические характеристики мультимедийной модели

Характеристики розеток

Рассмотрев схемы подключения и виды розеток, мы уже имеем представление о том, что нам необходимо

Но есть еще целый ряд параметров, на которые стоит обратить внимание при выборе ТВ розеток

О них-то мы и поговорим в этом разделе:

ТВ розетка Legrand может иметь несколько видов разъемов. Это может быть разъем TV – то есть для приема аналогового сигнала телевидения, R – разъем для приема радио и SAT- разъем для приема спутникового телевидения. Все эти типы отличаются не только визуально.

Нормы отечественного ГОСТа

Разъем TV предназначен для передачи сигналов в диапазоне 5 – 862МГц. Разъем R позволяет передавать сигналы в диапазоне от 87,5 до 108МГц, а разъем SAT передает сигналы в пределах от 950 до 2400МГц.

Технические параметры розеток Legrand

А вот на затухание на ответвление, которое имеется у проходных розеток, обращать внимание стоит обязательно. Обычно оно составляет от 10 до 15дБ

Для розеток Легранд оно составляет 14дБ. Для оконечных розеток оно обычно немного ниже, и составляет порядка 10дБ.
Последним отличием является способ крепления кабеля к розетке. Обычно все ТВ розетки крепятся при помощи винтовых или пружинных зажимов. При этом требуется разделывать кабель.

Правила монтажа розеток с автоматическими клеммами

Компания Легранд разработала свой способ быстрого монтажа. Он позволяет выполнить монтаж своими руками без разделки кабеля. Но таким приспособлением оборудованы не все модели, поэтому при покупке убедитесь, что розетка оборудована автоматическими клеммами.

Высота розеток для телевизора на стене

Телевизоры последнего времени очень удобно крепить на стену. Так они не будут занимать лишнего места, не потребуют покупки дополнительной мебели. Для телевизора нужна собственная розетка — применение удлинителей портит внешний вид комнаты

Для установки важно знать, какова высота розеток для телевизора, как рассчитать показатель

Современные телевизоры очень удобны, гармонично смотрятся в любой квартире. Если их удобно подключать, это будет вдвойне комфортно пользователю. Правильный выбор места расположения электророзетки даст массу преимуществ:

позволит скрыть кабели, разъемы, провода, стыки;
поможет приблизить ТВ к стене по максимуму, чтобы смотреть было удобнее, внешний вид техники напоминал «картину»;
поспособствует экономии времени — правильно установленная розетка поможет беспрепятственно провести монтаж кронштейнов, подключить антенны, приставки, прочие приспособления.

Лучше всего производить установку розеток для телевизора во время ремонта квартиры, чтобы после не пришлось портить обои. Но модель ТВ может поменяться, а электророзетку лучше устраивать так, чтобы она не мешала работать другому оборудованию, идеально подходила для включения техники.

Не стоит монтировать необходимые устройства далеко от края ТВ или мебели — периодически нужно будет выключать, перезагружать приборы, и такая манипуляция будет неудобной. Доступ к ТВ-розетке должен быть беспрепятственным, это важнейшее условие при установке.

Как отличить подделку?

Когда на рынке появляется достойная продукция, находятся мошенники, стремящиеся заработать на чужом успехе. Особенно часто встречаются подделки оборудования «Легранд Валена» из азиатских стран. На примере розетки расскажем о том, как определить, оригинал перед нами, или нет.

Имитация будет всегда слева, а подлинник справа.

Цвет и состояние креплений

Фальсификаторы не слишком тщательно следят за цветовой гаммой, поэтому она обычно отличается от оригинальной — темнее на несколько тонов. Кроме того, у подделок обычно полностью, туго закручены винты крепления лицевой панели.

Идентификационный номер

На задней части механизма оригинала есть надпись Copytracer, указывающая на то, что изделие промаркировано уникальным идентификационным номером. У подделки такого тиснения нет.

Сертификат и артикул

В левом нижнем углу суппорта оригинала выбит артикул товара, который можно проверить по каталогу. У подделки такого идентификатора нет. В левом верхнем углу подлинной розетки указана аббревиатура EAC, а у подделки на том же месте красуется надпись РСТ.

Качество контактов

Штепсельные контакты оригинальной розетки сделаны из качественного сплава. Если вставить в контакт отвертку, а затем вытащить, форма металла вернется в первоначальный вид. У контактов подделки нет «памяти» и со временем держатели расшатываются, что может привести к перегреву штекера.

Современные розетки и выключатели серии «Валена» от — достойное установочное электрооборудование. Главное — приобрести оригинальную продукцию.

Альтернативный вариант установки.

Если же у вас нет сил, средств или желания чтобы телевизионный коаксиальный кабель самому, то специалисты платформы Юду смогут помочь в этом вопросе.

А также про различные виды розеток. Сегодня поговорим о том — как подключить телевизионную розетку или антенную розетку, но правильнее называть сокращенно «ТВ» розетку. Такие розетки устанавливаются рядом с обычными электрическими и интернет розетками, немного подробнее можно почитать в статье – . Сегодня пошаговая инструкция установки именно ТВ розетки, немного погодя напишу про интернет розетку …

У меня в стене уже заложен ТВ кабель, я его закладывал на уровне проектирования розеток (чернового ремонта), немного писал в статье – . Также у меня установлены и подрозетники (). То есть все готово, кабель заведен в подрозетник, осталось установить только ТВ розетку!

ТВ розетка у меня фирмы Lezard, будем устанавливать именно ее. Считаю что эти розетки отвечают требованиям цена – качество.

Подготовительные мероприятия

Для опытных людей изучение первого раздела этого руководства необязательно. Материал, включенный в подготовительные мероприятия, ориентирован на новичков. Поэтому продвинутые пользователи сразу могут приступить непосредственно к процедуре подсоединения интернет розетки, описываемой начиная со второго раздела настоящей инструкции.

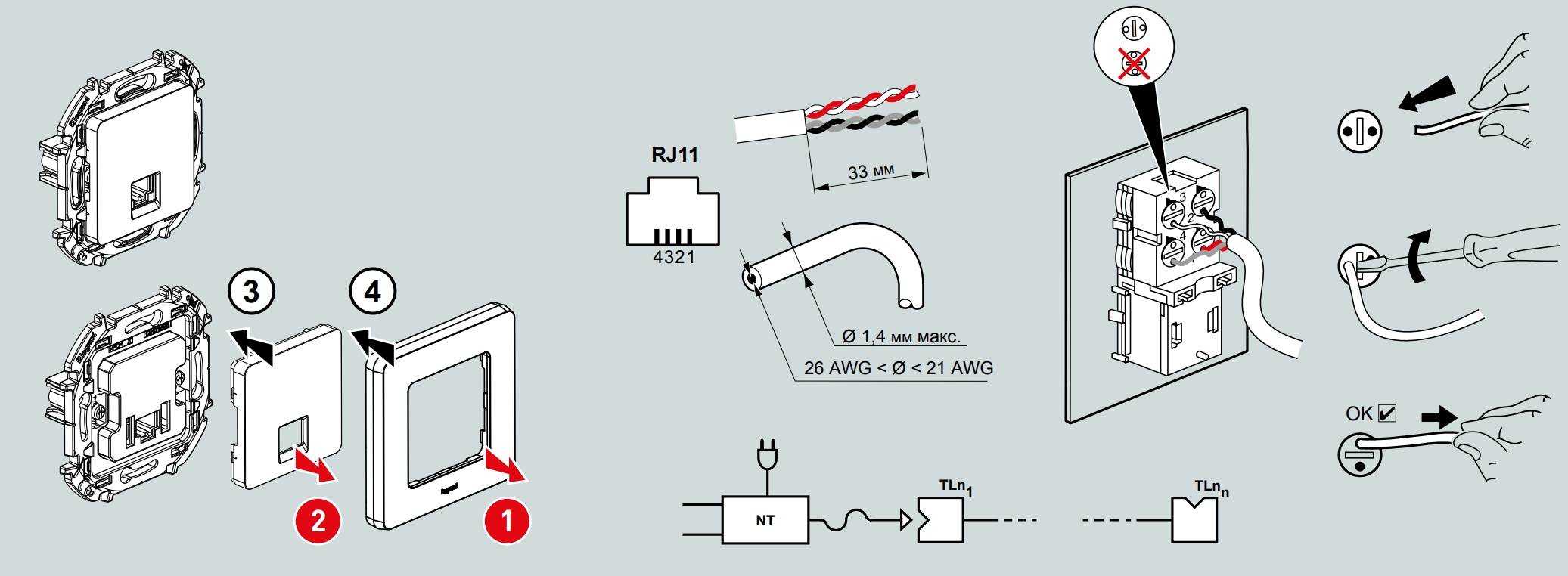

Итак, кабель от поставщика интернета, который входит из подъезда в жилище абонента, в подавляющем большинстве случаев имеет 4 пары, переплетенные между собой, поэтому к проводу и прилипла кличка «витая пара».

Каждый проводок в парах имеет собственный цвет изоляции.

Они вставляются в коннектор розетки Легранд и обжимаются. Необходимо отметить, что это самый сложный и ответственный этап из всех стадий монтажа.

Если сделать ошибку на этой стадии и перепутать проводки, то розетка работать не будет. На предварительном этапе рекомендуется потренироваться на простом джеке, это не отнимет значительного количества времени, но позволит новичку приобрести неоценимый опыт, который поможет, не испортив розетку, грамотно смонтировать ее с первой попытки.

К тому же кабель с джеком в любом случае необходим пользователю при подключении, например, компьютера. Сам джек стоит копейки и на этапе тренировки повредить его не жалко, чего нельзя сказать об интернет розетке.

Необходимо выполнить пару основных действий:

Проводки в правильной последовательности надо вставить в джек типа RJ-45. Сквозь прозрачный пластик джека можно хорошо рассмотреть распиновку цветных проводков;
Контакты проводков обжимаются спец. клещами либо, немного повозившись, можно исполнить процедуру обжима коннектора просто отверткой и кусачками;

Правильное расположение проводков

Применяется два основных типа распиновки проводков: «А» и «В», но в большинстве случаев используется «В», поэтому простому домашнему пользователю требуется изучить лишь второй порядок расположение жил.

Виды телевизионных розеток

Прежде всего, давайте определимся с видами телевизионных розеток и сферой их применения. Вы удивитесь, но существуют разные типы розеток, предназначенные для разных схем. Это могут быть одиночные или обычные розетки, проходные и оконечные.

Применение розетки, не соответствующей схеме подключения, приведет к снижению качества сигнала. Поэтому, на первом этапе давайте разберемся с вариантами схем подключения.

Схема звезда

Одиночная розетка Легранд ТВ предназначена для установки при подключении по схеме звезда.

Производитель тип подключения называет топологией. И такой тип розеток может применяться только при топологии звезда.

В этом устройстве сигнал разделяется на необходимое количество без потери его качества.

Одни способны пропускать напряжение усилителя, вторые на это не способны.

Одиночная ТВ розетка Легранд подключается кабелем к множителю. Каждая розетка в схеме получает одинаковый уровень сигнала, который практически равен сигналу, приходящему на сплиттер.

Это является главным преимуществом данной схемы. К недостаткам схемы звезда следует отнести необходимость установки дополнительного оборудования – сплиттера и больший расход ТВ кабеля.

Проходная схема

Проходные (см. Проходная розетка тв: как выполняется установка) и оконечные розетки, предназначены для топологии по проходной схеме. Особенность этой схемы заключается в том, что она не требует дополнительных устройств, но может быть применена только для аналогового телевидения.

Суть данной схемы заключается в том, что от антенны запитывается первая розетка. От первой розетки вторая, и так далее. Последней в этой схеме устанавливается оконечная розетка. Все остальные розетки должны быть проходными.
У вас возникает закономерный вопрос, а чем отличается проходная розетка ТВ Legrand от, скажем, одинарной. Дело в том, что работающий телевизор накладывает свой сигнал на отходящий от розетки кабель. В результате, на втором телевизоре в схеме может появиться наложенное изображение или просто помехи.

Дабы исключить это, применяются специальные фильтры. Они встроены в розетку и полностью блокируют помехи, создаваемые телевизором. Но, как и любое другое защитное устройство, фильтр — это сопротивление, которое снижает уровень сигнала.
А мы помним, что сигнал, приходящий на первую розетку, должен быть в пределах 57 – 83 дБ. На каждом таком фильтре теряется от 10 до 15 дБ. Плюс коммутационные потери в самой розетке. И у нас получается, что проходная схема способна обеспечить качественный сигнал лишь для двух-трех розеток в схеме. Большее их число снизит уровень сигнала ниже допустимых пределов.
Как вы можете видеть на видео, оконечная розетка отличается от проходной только количеством выводов. Если к проходной розетке можно подключить два кабеля – питающий и отходящий, то к оконечной подключается только подходящий. А фильтр такой розетки, в большинстве случаев имеет чуть меньшее сопротивление.

В итоге получается, что проходная схема имеет такое преимущество, как цена монтажа, ведь ТВ кабеля необходимо на порядок меньше, и нет необходимости в дополнительном оборудовании — а также время монтажа.

В то же время, в плане качества сигнала она сильно уступает схеме звезда. Ведь при данном типе соединения каждая последующая розетка имеет более низкий уровень сигнала.

Инструкция по подключению розетки

Монтаж кабелей.

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.

Монтаж ТВ-розетки.

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

Согласно выполняемых функций электрические выводы разделяются:

оконечные – для проведения телесигнала к одному телевизору;
проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

сама ТВ-розетка;
перфоратор;
отвертки разных видов;
крепежи;
приспособления для удаления изоляции.

Антенные розетки Legrand, представленные в каталоге сертифицированы и имеют все сопроводительные документы. Действует гарантия изготовителя, в связи с чем не стоит волноваться за возможные недочёты и производственные дефекты. При выборе антенных розеток Legrand ознакомьтесь с описанием и характеристиками товара. В случае, если вы не уверены в конечном выборе или требуется дополнительная консультация, сотрудники Molter.ru обязательно помогут вам.

Внимательно проверяйте наличие гарантийного талона и технологических инструкций, осматривайте продукцию на предмет возможных повреждений. Приобрести антенные розетки Legrand можно с доставкой транспортными компаниями по Москве и России либо осуществить самовывоз товарного склада.

Инструкция по подключению розетки

Монтаж кабелей.

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.

Монтаж ТВ-розетки.

Согласно выполняемых функций электрические выводы разделяются:

оконечные – для проведения телесигнала к одному телевизору;
проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

сама ТВ-розетка;
перфоратор;
отвертки разных видов;
крепежи;
приспособления для удаления изоляции.

Подключение ТВ кабеля к розетке Legrand, Schneider. Схемы и виды розеток.

Слаботочных кабелей при домашней разводке сетей с каждым годом становится все больше. Сюда входят:

Если раньше все это прокидывалось попросту по полу, за мебелью, в плинтусах, то сегодня при ремонте квартиры, для слаботочки также штробятся стены и устанавливаются специальные розетки.

Рассмотрим более подробно установку ТВ розеток от таких фирм как Schneider Electric (серия Unica) и Legrand.

Технические характеристики телевизионных разъемов от Шнайдер Электрик:

Величина в децибелах указывает на ослабление или затухание сигнала.

Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.

Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.

Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.

Срезать верхний слой изоляции можно как специально предназначенным инструментом

так и простым ножом.

Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс здесь.

Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:

Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.

Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

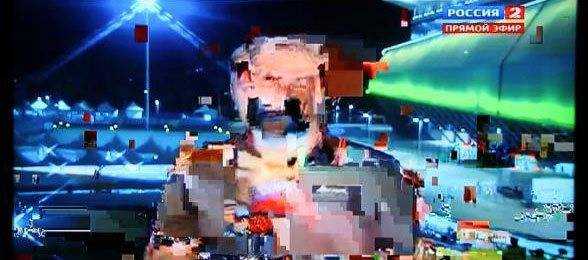

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением. Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения

Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.

Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.
