Измерение тока мультиметром с клещами, как работает цифровой мультимтер с токоизмерительными клещами

Как выбрать

Для безопасного и долгого пользования данным измерительным инструментом нужно знать некоторые правила выбора и покупки:

При решении о покупке измерительных клещей лучше обратиться в специализированный магазин. Там окажут помощь в выборе и проведут профессиональную консультацию. Также практически нет вероятности купить некачественный или небезопасный товар.
При покупке нужно прежде всего смотреть на маркировку на ручках. Если видно буквы A D — прибор применяется только для переменного электричества. D C — для постоянного

Маркировка AC DC означает универсальность клещей.
Перед походом в магазин нужно определиться с целью покупки и после этого определить максимальные и минимальные значения измерений тока.
Также клещи нужно подбирать, учитывая размеры проводов.
Следует заострить внимание и на материале корпуса. Не стоит брать модели, у которых корпус проводит ток или просто плохого качества

Это небезопасно и ненадежно.
Нужно внимательно изучить технические параметры приобретаемого инструмента.
Не стоит переплачивать за бесполезные функции, если наличие их не требуется.
Для применения в домашних условиях будут полезными функция прозвона проводки и измерение сопротивления.
Следует обойти стороной и откровенно дешевые и некачественные товары.
Хорошо, если буде иметься возможность проверить инструмент на точность замеров.
Нужно учитывать при покупке и окружающие условия, с которыми столкнется прибор. Например, повышенная влажность.
Также стоит просмотреть отзывы о выбранной модели и производителе.
Элементы питания должны легко заменяться и быть высокого качества.

Вам это будет интересно Особенности катушки Тесла

Инструкция по применению

Практически все токовые клещи, присутствующие сегодня на рынке, являются цифровыми. Давайте подробно рассмотрим, как пользоваться токоизмерительными клещами. Разберём это на примере цифрового и аналогового прибора.

Цифровые клещи М266

Прибор является профессиональным. Состоит из цифрового табло на жидких кристаллах, на котором отражаются все измеряемые показатели, кругового поворотного переключателя. На его шкале нанесены основные параметры пределов измерений и их значения в нужном диапазоне. Основной рабочей частью прибора являются сами клещи (клещи — трансформатор).

На рисунке выше изображена панель управления цифровыми токоизмерительными клещами М266.

А на рисунке ниже — поставляемая комплектация этого прибора.

Прибор имеет пределы измерений по току – 20А, 200А и 1000А Цифровые измерительные клещи М266 снабжены мультиметром с щупами. С их помощью можно проводить измерение напряжения до 1000 Вольт постоянного и 750 вольт переменного тока. Прибором можно проверить исправность полупроводниковых диодов, использовать прибор для прозвонки электрических цепей, измерять температуру. Данные токовые клещи могут измерять ещё и сопротивление изоляции проводников до 2000 МОм.

Про токоизмерительные клещи M266 видео смотрите ниже:

Аналоговые клещи Ц4501

Этот измерительный прибор использует для проведения замеров те же принципы физики, что и цифровые клещи, но его функциональность несколько ниже. Прибор имеет пределы измерений по току – 10А, 25А, 100А, 250А и 500А, по напряжению 30В и 600В, по сопротивлению 2кОм. Но он не может измерять сопротивление изоляции и температуру. По всем остальным показателям он не уступает цифровому прибору.

Как проводить измерения

Для того чтобы провести измерение цифровыми токоизмерительными клещами необходимо выполнить следующие операции:

Включить прибор и выставить поворотный переключатель в нужный вам сектор предела измерений;
Завести проводник между магнито-несущими трансформаторными клещами;
Дождаться появления результатов измерения на табло.

Проводя работы по измерению напряжения и силы тока в электрических сетях с помощью измерительных токовых клещей необходимо помнить про следующие тонкости такой работы:

В случае если параметры, выводимые на табло прибора не корректны – убедитесь в том, что правильно выбрали измерительный диапазон для работы с прибором. При проведении измерений со стрелочным прибором, стрелку может «зашкаливать»;
Для того чтобы использование измерительного прибора дало максимально точные результаты рекомендуется воспользоваться следующим способом измерения: возьмите в клещи несколько витков измеряемого проводника (это надо делать, предварительно обесточив данный проводник и проверив отсутствие напряжения индикатором), а после подачи напряжения полученные результаты измерения поделите на количество витков, таким образом, полученный результат будет наиболее точно отражать реальный рабочий ток;
Строго соблюдайте все меры безопасности при работе с цепями, находящимися под напряжением.

Принцип работы

Даже самые простейшие представители устройств такого рода позволяют осуществлять безразрывное измерение тока в проводниках. Механизм их функционирования базируется на принципах тока одновиткового трансформатора, который состоит из первичной (как правило, шины или провода) и вторичной обмоток. Измеритель подключается ко вторичной обмотке, которая должна находиться на разъемном магнитопроводе. Провод, вокруг которого замкнуты клещи, создает вокруг себя переменное магнитное поле, невидимое человеческому глазу, которое и замеряет прибор.

После того, как измерение тока во вторичной обмотке завершилось, возможно узнать величину тока, находящегося в проводнике, учитывая уже известные коэффициенты трансформации.

Принцип функционирования устройства

Алгоритм изменения тока в цепи следующий:

Сначала необходимо настроить прибор. На панели управления с помощью переключателя выставляем ту величину, которую собираемся измерять.
Нажатием на скобу, открываем клещи, пропускаем в них проводник, а затем закрываем девайс. Нужно помнить, что это устройство способно работать и с изолированными, и с не изолированными проводами.
Результат можно увидеть на экране, расположенном на панели прибора.

Вам это будет интересно Прибор для поиска скрытой проводки

Обратите внимание! Если работа будет проводиться в труднодоступных местах, то лучше отдавать предпочтения самым современным модификациям и моделям электроизмерительных клещей, ведь только они оснащены специальной кнопкой, которая фиксирует показания. Если захватить измеряемый проводник и зажать эту кнопку, то после раскрытия клещей показания останутся запечатлены на мониторе устройства

Таким прибором можно измерять и переменный, и постоянный ток. Такое стало возможно благодаря имплементации в устройство датчика Холла. В своем роде это стало целым прорывом в сфере электрики и энергетики.

Самые современные девайсы такого рода позволяют проводить измерения косвенно и удаленно: к нему можно присоединить различные измерительные щупы с помощью набора проводов, вставленных в выводящие слоты (отверстия) на панели.

Меры безопасности

При работе с подобным оборудованием следует придерживаться общих правил безопасности по эксплуатации электроизмерительных приборов, несмотря на то, что использование токоизмерительных клещей — процедура безопасная. Запрещается превышать величину выбранного диапазона электротока и менять диапазон в процессе замера. Нельзя также держаться незащищенными руками за оголенные щупы, которые не защищены диэлектриком.

Лампа — пример устройства, работающего при переменном токе от 220 В

Перед началом пользоваться любым прибором следует тщательно изучить пособие по эксплуатации и все инструкции. Это помогает не только не подвергать себя опасности, но и продлить срок службы устройства

Это очень важно, поскольку в пособии описывается настройка прибора, режимы его работы, принципы его безопасного использования. Более того, в таких мануалах рассказывается, в течение какого срока и каким образом нужно делать калибровку устройства

Делается она в специализированных центрах, а нужна для повышения точности измеряемых параметров.

Вам это будет интересно Проверка сопротивления

Токоизмерительный прибор с защитными ручками для высоковольтных сетей

Таким образом, токоизмерительные клещи для постоянного тока — это удобный и практичный инструмент для определения силы электротока без размыкания проводов, как это делается в случае с амперметром или мультиметром. С его помощью можно в любой момент измерить электроток в автомобиле и его проводке, дома и на объектах прокладки, монтажа или обслуживания электрической сети.

Как устроены и работают токовые клещи и как ими правильно пользоваться

Для диагностики неисправностей в электрооборудовании или электроустановок часто необходимо провести измерение токов. Есть два варианта: воспользоваться амперметром или с помощью токовых клещей.

Первый вариант можно сделать с помощью обычного мультиметра, но он плох тем что нужно делать разрыв цепи, а это не всегда возможно и не всегда удобно для проведения корректных измерений.

Второй способ, токоизмерительные клещи, позволяет узнать ток в цепи не разъединяя её. В этой статье мы рассмотрим, как пользоваться токовыми клещами и как они устроены.

Устройство

Совет

Принцип работы токовых клещей основан на явлении электромагнитной индукции. Проводник, в котором измеряется ток, вводится в магнит провод, на котором намотана вторичная обмотка.

Измеряемый ток в этом случае называется первичным, а ток в измерительной катушке (вторичной обмотке) – вторичным. При этом его величина пропорциональна первичному току и его можно рассчитать.

Магнитопровод клещей состоит из двух частей, одна из которых подвижна, такая конструкция нужна для того, чтобы, раскрыв магнитопровод с помощью рычага, ввести проводник для измерений.

Аналогично работают и трансформаторы тока, но их магнитопровод цельный и надевается на шину или жилу кабеля.

Большинство же современных, даже самых дешевых моделей, способно измерять как постоянный, так и переменный токи. Измерение постоянного тока стало возможным благодаря использованию датчика Холла.

Также поддерживаются функции стандартные для мультиметров – измерение сопротивления, напряжения, частоты, прозвонка цепей, а иногда есть возможность подключения термопары для определения температур.

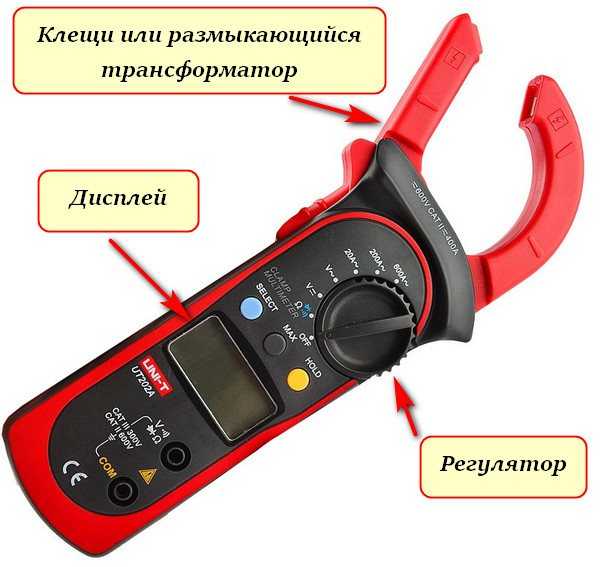

Итак, клещи для измерения тока состоят из:

1. Составного подвижного магнитопровода.

2. Основной части корпуса с дисплеем, селектором выбора пределов или выбора измеряемой величины (если пределы выбираются автоматически), а также разъёмами для подключения щупов, для работы в режиме Омметра, прозвонки или вольтметра.

Обратите внимание

3. Внутри корпуса расположена плата с микросхемами, иногда и с переменными резисторами для точной подстройки точности измерений.

Для измерения тока в труднодоступных местах некоторые клещи комплектуются дополнительным измерителем с гибким чувствительным элементом. Примером является продукция фирмы Fluke, он может идти в комплекте или продаваться отдельно.

Технология измерений

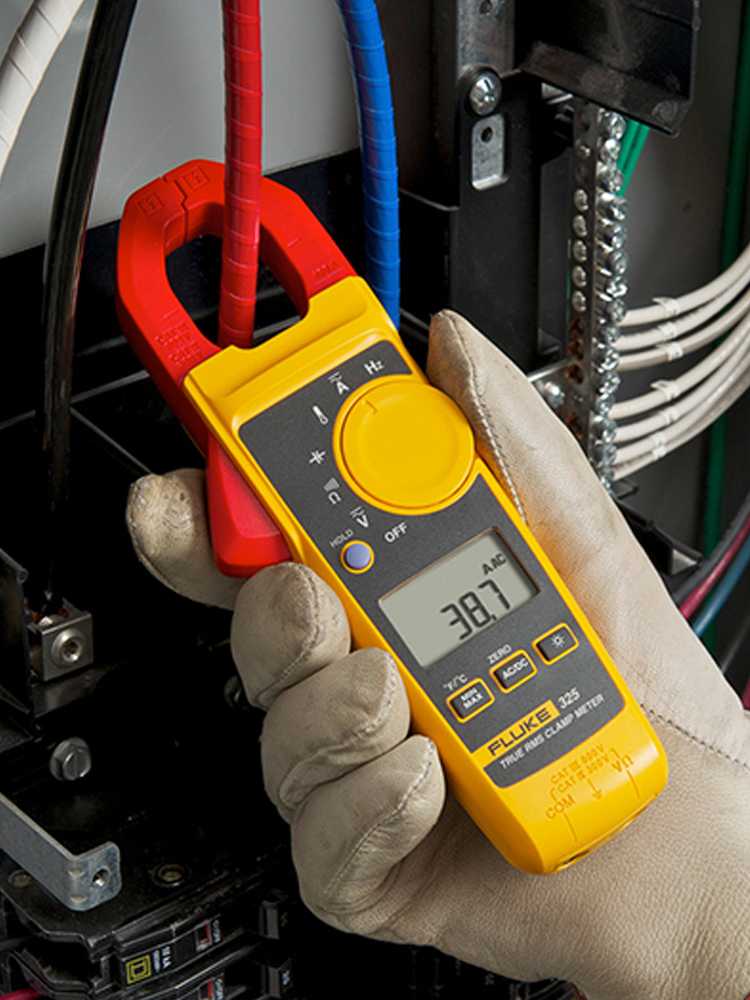

Для определения тока в цепи нужно ввести в раствор магнитопровода ОДНУ жилу проводника или токопроводящую шину. Чтобы раскрыть магнитопровод выжмите рычаг на торце клещей.

После введения проводника отпустите рычаг и магнитопровод закроется. На измерительном приборе должен быть выбран соответствующий предел измерения и режим, для переменного тока он обозначается так «I~», а для пистонного «I=».

Подробно процесс использования токоизмерительных клещей рассмотрен здесь:

Как пользоваться токовыми измерительными клещами

и здесь:

Примеры применения токовых клещей на практике

Как устроены и работают токовые клещи и как ими правильно пользоваться

Свойства электроизмерительных клещей

Современные токовые клещи, независимо от производителя и модели, состоят из таких элементов:

клещей трансформатора тока;
скобы – при нажатии на нее клещи открываются, при отпускании – смыкаются;
переключателя функций и диапазонов измерений;
ЖК-дисплея;
входных разъемов для щупов;
кнопки фиксации данных – служит для запоминания измеренного значения при измерениях переменных токов и напряжений, постоянных напряжений и частоты.

Электроизмерительные клещи имеют защиту от перегрузок. Они работают по тому же принципу, что и электрический трансформатор. Данные измерений через вторичную обмотку и электронные схемы выводятся на дисплей. Вторичная обмотка закреплена на магнитопроводе, расположенном во внутренней части изолированных пластиком клещей. Проводник с переменным током, охваченный клещами, играет роль первичной обмотки, способствуя появлению переменного напряжения во вторичной обмотке через магнитопровод. Если вам будет интересно, тогда можете прочесть про перевод амперов в киловатты.

Автомобильные клещи

INNOVA 3320

Профессиональные измерительные клещи для автомобиля от Innova — это один из лучших многофункциональных измерительных инструментов, сочетающий многофункциональность и хорошее качество сборки.

Характеристики:

Девайс с функцией Auto-Ranging, которая автоматически подстраивает диапазон при измерении.
Имеет крупные цветные индикаторы, отображающие уровень заряд батареи. Если индикатор зелёный — значит энергии достаточно, если жёлтый — значит ниже рекомендуемого, ну и красный указывает на то, что батарея нуждается в замене.
В комплекте также идут прочные резиновые чехлы, предназначенные не только для улучшения внешнего вида, но и для предотвращения износа или поломки в случае выскальзывания устройства из рук;
В числе других аксессуаров, поставляющихся вместе с устройством: держатели, измерительные провода, подставка.

~~INNOVA 3320~~
Достоинства:

Устройство имеет функцию автоматической настройки диапазона;
Легко контролировать время автономной работы;
Удобен к использованию;
Чехлы из прочного материала защищают устройство, тем самым увеличивая его долговечность.

Недостатки:

Необходимо регулярно заменять батарею;
У модели нет конкретной специализации.

Mastech MS8268

Mastech MS8268 — это одна из топовых моделей мультиметров от известного американского бренда. Его главное преимущество в том, что он позволяет делать измерения в режиме относительных измерений (REL). Он даёт достаточно точные результаты, имеет высокое входное сопротивление и прочную конструкцию.

Характеристики:

Модель имеет несколько красных мигающих светодиодных клемм со звуковым оповещением, которые отображают значения силы тока и напряжения.
Он оснащен крупным жидкокристаллическим дисплеем с подсветкой, которая пригодится при проведении замеров в условиях плохой освещенности. Подсветка равномерно распределена по дисплею, что очень даже неплохо для столь недорогой модели.
Подсветка активируется нажатием кнопки и автоматически выключается через 5 секунд — это позволяет экономить заряд батареи.
Иногда клиентам требуется измеритель с автонастройкой, а иногда полезнее девайс с ручным зондированием. Так вот, с MS8268 вы можете спокойно выбирать между обоими режимами: ручного и автоматического выбора диапазона.
Инструмент работает от трех ААА батареек, для которых предназначен отдельный отсек.

~~Mastech MS8268~~
Достоинства:

Циферблат достаточно прочный и не трескается при падении;
Если вы неправильно настроили устройство, оно уведомит вас об этом специальным звуковым сигналом;
Не требуется разбирать прибор, чтобы заменить батарею или предохранитель;
Поставляется с ярким светодиодным дисплеем для удобства чтения;
Высокая долговечность и длительная производительность;
Автоматическое сохранение всех сведений.

Недостатки:

Отсутствие защиты ввода;
Маленький диапазон.

INNOVA 3340

Ещё один девайс от компании Innova. Модель 3340 является одним из лучших автомобильных мультиметров. Залогом его качества является сочетание характеристик, дающих ему преимущество перед конкурентами. Чтобы вы поняли его возможности, нужно отметить его способность измерять в диапазоне до десяти мВ. Это один из немногих мультиметров в данном ценовом сегменте, которые на это способны.

~~INNOVA 3340~~
Достоинства:

В первую очередь нужно отметить его компактность — вес Innova 3340 составляет всего 2 кг.;
В комплекте с девайсом идёт удобная подставка и ремешок на запястье, чтобы его можно было использовать без помощи рук;
При проверке автомобильного двигателя на наличие проблем гарантировано, что блок управления двигателем не будет поврежден в процессе. С INNOVA 3340 будет не только комфортно работать, но и вам будет легче определить, откуда возникла проблема с двигателем;
Инновационные технологии, такие как возможность автоматического отключения, защита от обратной полярности и многие другие;
Большой ЖК-дисплей и прочный корпус;
Полностью безопасен в использовании.

Недостатки:

Выбирать токовые клещи стоит с учетом частоты их использования и сферы применения, это позволит приобрести функциональное устройство, не переплачивая за не нужный функционал.

Токовые клещи постоянного тока — приставка к мультиметру своими руками. Описание

Для замера больших токов, как правило, применяют бесконтактный метод, — особыми токовыми клещам. Токовые клещи – измерительное устройство, имеющее раздвижное кольцо, которым охватывают электропровод и на индикаторе прибора отображается величина протекающего тока

Превосходство подобного метода бесспорно, — чтобы замерить силу тока нет нужды разрывать провод, что в особенности немаловажно при измерении больших токов. В данной статье приводится описание токовые клещи постоянного тока, которые вполне возможно сделать своими руками

Описание конструкции самодельных токовых клещей

Для сборки устройства понадобится чувствительный датчик Холла, к примеру, UGN3503. На рисунке 1 изображено устройство самодельной клещи. Необходим, как уже сказано, датчик Холла, а так же, кольцо ферритовое диаметром от 20 до 25 мм и крупный «крокодил», к примеру, подобный как на проводах для запуска (прикуривания) автомобиля.

Ферритовое кольцо необходимо точно и аккуратно распилить либо разломить на 2-е половинки. Для этого ферритовое кольцо необходимо сначала подпилить алмазным надфилем или пилкой для ампул. Далее, поверхности разлома ошкурить мелкой шкуркой.

Цена: 1520.00 руб.

Цена: 5180.00 руб.

Цена: 170.00 руб.

Цена: 2550.00 руб.

Обратите внимание

С одной стороны на первую половинку ферритового кольца приклеить прокладку из чертежного ватман. С другой стороны на другую половинку кольца наклеить датчик Холла. Приклеивать лучше всего эпоксидным клеем, только нужно проследить, чтобы датчик Холла хорошо прилегал к зоне разлома кольца.

Следующий шаг – соединяем обе половинки кольца и обхватываем его «крокодилом» и приклеиваем. Теперь при нажатии на ручки «крокодила» ферритовое кольцо будет расходиться.

Электронная схема токовых клещей

Принципиальная электрическая схема приставки к мультиметру изображена на рисунке 2. При протекании тока по электропроводу, вокруг него появляется магнитное поле, и датчик Холла фиксирует силовые линии, проходящие через него, и формирует некоторое постоянное напряжение на выходе.

Данное напряжение усиливается (по мощности) ОУ А1 и идет на выводы мультиметра. Соотношение напряжения на выходе от протекающего тока: 1 Ампер = 1 мВольт. Подстроечные сопротивления R3 и R6 — многооборотные. Для настройки необходим лабораторный блок питания с минимальным током на выходе около 3А, и встроенным амперметром.

Затем на один из проводов, подсоединенный к данной лампе, зацепите «клещи» (рисунок 1).

Повышайте напряжение, до тех пор, пока амперметр блока питания не покажет 2 ампера. Подкрутите сопротивление R6 так, чтобы величина напряжения мультиметра (в милливольтах) соответствовала данным амперметра блока питания в амперах. Еще несколько раз проконтролируйте показания, меняя силу тока. Посредством этой приставки возможно мерить ток до 500А.

Принцип действия

Для чего предназначены токоизмерительные клещи

Они представляют собой разновидность электрического тестера с широкими губками, которые могут зажимать электрический проводник. Первоначально они разрабатывались как универсальный инструмент для измерения переменного тока. Однако по мере совершенствования своей конструкции в составе клещей появились входы для приёма измерительных проводов и другие датчики, которые поддерживают широкий диапазон измеряемых величин. Незаменимые в качестве контрольного инструмента, зажимы измерителя облегчают работу в ограниченных пространствах и позволяют работать с проводниками под напряжением без прерывания цепи. Являясь высокоточным измерителем, клещи не могут быть изготовлены в неспециализированных мастерских или своими руками.

В измерительных клещах реализуется принцип магнитной индукции, который позволяет определить значение тока бесконтактным способом. Электрический ток, протекающий через проводник, наводит вокруг него магнитное поле. Поскольку полярность часто меняется, то при этом происходят динамические колебания магнитного поля, которые пропорциональны силе тока.

Все типоразмеры токоизмерительных клещей работают с использованием эффекта Холла — наличия поперечного напряжения, возникающего при помещении проводника в магнитное поле. Внутри корпуса находится трансформатор, который определяет интенсивность магнитных колебаний, преобразуя их значение в показание силы переменного или постоянного тока. Поэтому, даже при небольшом значении возникшей разности потенциалов, датчик обнаружит магнитное поле. Это напряжение, которое пропорционально току, затем усиливается и измеряется (смотреть рисунок 1). Таким образом измеряются очень мощные токи.

Рисунок 1. Схема измерения переменного тока

Как измерить ток, используя трансформатор

При пропускании проводника через зажимы прибора, ток проходит через эти зажимы, выполняя роль железного сердечника силового трансформатора. Далее ток поступает во вторичную обмотку, которая подключена через шунт входа измерителя. Из-за соотношения количества вторичных обмоток к числу первичных обмоток, намотанных вокруг сердечника, ток, поступающий на вход, намного меньше. Обычно первичную обмотку представляет один проводник, вокруг которого зажаты губки. Если вторичная обмотка будет, например, иметь 1000 витков, то ток вторичной обмотки будет в 1000 раз меньше того, что протекает по первичной обмотке. Таким образом, 1 ампер в измеряемом проводнике будет производить только 1 миллиампер на входе прибора. Увеличив число витков во вторичной обмотке, можно легко измерить мощные токи.

Как измерить постоянный ток, ведь он протекает через проводники с фиксированной полярностью? Здесь магнитное поле вокруг проводника не изменяется, и обычным способом зарегистрировать соответствующие показания невозможно. Поэтому клещи вокруг такого проводника замыкают с некоторым зазором (смотреть рисунок 2).

Как измерить малый ток — полезная «хитрость»

На корпусе прибора показаны пределы измерений, ниже которых он не реагирует. Можно ли все-таки измерить эти малые токи? В принципе, да. Для этого необходимо увеличить мощность электромагнитного поля.

Если по проводнику идет мощность с 1 зарядом, то два таких провода дадут уже 2 заряда и так далее. Добиться этого можно простым способом. Клещи раздвигают, вокруг одной клешни обвивают провод столько раз, во сколько хотят увеличить его мощность.

Затем клещи закрывают и производят замер. Чтобы получить исконный результат, полученное число делят на число витков.

Этим же способом можно примерно замерить утечку тока, только в этом случае используют не один провод, а весь кабель. Как уже выше было рассмотрено, в этом случае происходит измерение не протекающего тока, а расхождение между током в фазном проводе и в нулевом.

При нормальных условиях эти токи должны быть равны, но если где-то плохая изоляция и часть тока «уходит» в землю, то в фазном проводнике ток будет больше, а в нулевом меньше. Эту разницу прибор заметит.

Для того чтобы измерить ток небольшой величины, необходимо несколько раз намотать провод на зажим. Чтобы узнать протекаемый по проводу ток нужно полученное значение разделить на количество намотанных витков. Чем больше витков, тем будет выше точность измерений.

Электроизмерительные клещи и их виды

Название прибора говорит о его основном предназначении – измерение электрических величин: тока, напряжения, сопротивления. Причем данные измерения производятся без разрыва токовой цепи, не нарушая ее работу.

Электроизмерительные клещи могут иметь несколько видов: клещевые амперметры, ампервольтметры, ваттметры и фазометры. Наиболее распространены клещевые амперметры переменного тока, которые еще называют токоизмерительными клещами. При необходимости вы также можете использовать клещи для снятия изоляции.

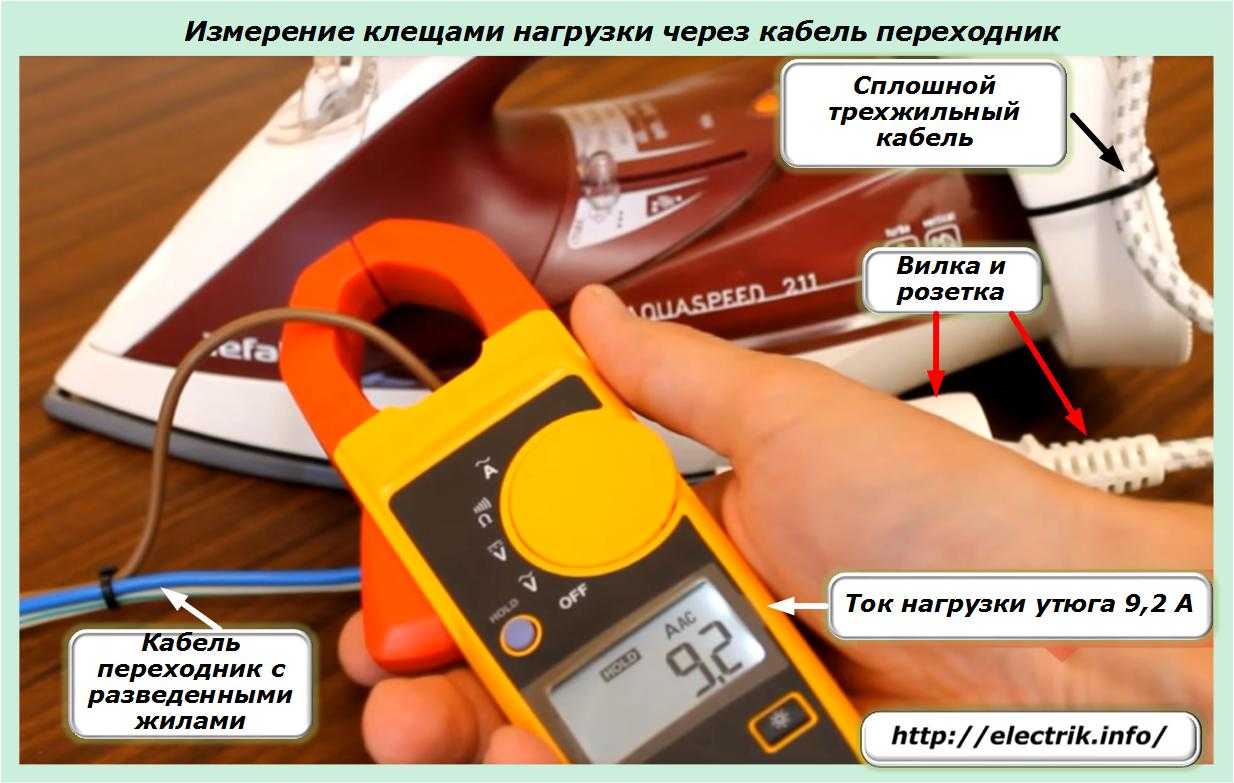

Электроизмерительные клещи помогут определить фактическую нагрузку в сети. Для определения нагрузки однофазной сети делают замер тока (в амперах) на кабеле ввода. Полученное число умножают на напряжение в сети и на значение косинуса угла между фазами (cos φ). При отсутствии реактивной нагрузки cos φ = 1.

Измерительные клещи позволяют установить мощность электроприборов. Ток измеряют на определенном участке цепи, к которому прибор подключен. Полученное число умножают на напряжение в сети и на значение косинуса угла между фазами (cos φ). При отсутствии реактивной нагрузки cos φ = 1.

Используя электроизмерительные клещи, можно проверить правильность работы счетчиков электроэнергии.

Топ инструментов, занесенные в Госреестр

СЕМ DT-3347

Качественное профессиональное устройство, которое подойдет для точного измерения. Без проблем функционирует с кабелем толщиной до 30 мм. Корпус выполнен качественно, никаких люфтов не наблюдается. Прибор производится в Китае, но, несмотря на это, прошел всю необходимую сертификацию.

~~СЕМ DT-3347~~
Достоинства:

Небольшая погрешность;
Функция «Относительный ноль»;
Качественный дисплей;
Функциональность.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

APPA A6N

Надежный вариант с автоматическим выбором режимов, что упрощает эксплуатацию в несколько раз. Изделие обладает специальным фиксатором для щупов. Присутствует встроенный фотосенсор, который сработает при нахождении в темных условиях.

Средняя цена – 9 200 рублей.

~~APPA A6N~~
Достоинства:

Хорошая комплектация;
Качественный корпус;
Удобное управление;
Подсветка;
Автоматический выбор режимов.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Testo 770-1

Отличный аппарат, который пользуется широким спросом у специалистов. Оборудование быстро определит силу тока, при этом с минимальной погрешностью. Конструкция выполнена максимально просто, поэтому с устройством справится даже новичок. Дисплей обладает автоматической подсветкой.

Средняя цена – 10 000 рублей.

~~Testo 770-1~~
Достоинства:

Автоматический подбор параметров;
Качественная сборка;
Надежность;
Долговечность;
Точность.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

MULTI Model 2100

Японский продукт, который соответствует все международным и российским параметрам, что позволяет применять его для проведения точных проверок. Выносные щупы изготовлены из качественного материала, который не сломается со временем. Сам прибор выполнен без замечаний, многие электрики рекомендуют его для постоянного использования.

Средняя стоимость – 8 500 рублей.

~~клещи MULTI Model 2100~~
Достоинства:

Отличный производитель;
Хорошая точность;
Сборка на уровне;
Есть прозвон цепи.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Виды

Электроизмерительные клещи бывают двух видов – до 1000 В и высоковольтные. В быту применяются клещи до 1000 В. В современных токовых клещах, для удобства пользователей, совместили функции амперметра для измерения переменного тока с другими приборами типа вольтметра, омметра и получился мультиметр с токоизмерительными клещами.

Кроме этого бывают измерительные клещи для постоянного и переменного тока, основанные на эффекте Холла. Если на тонкую полупроводниковую пластину подать электрический ток и при этом она располагается под прямым углом к какому-нибудь магнитному полю, то на концах пластины появляется напряжение. Оно пропорционально напряженности магнитного поля, действующей на пластину.

Использование эффекта Холла позволяет измерять как переменный, так и постоянный ток, так как датчик реагирует только на амплитуду напряженности, а направление поля для него значения не имеет.

Кроме этого, датчик реагирует мгновенно на изменение напряженности. Поэтому он может фиксировать и форму сигнала.

Конструктивно, измерительные клещи, основанные на эффекте Холла, ничем не отличаются от обычных, измеряющих при помощи трансформаторов тока. Для обычного пользователя это все тот же мультиметр.

Электронная схема токовых клещей

Сперва подсоедините данную приставку к мультиметру и выставьте её на нуль путем изменения сопротивления R3 и среднем положении R2. Далее, перед любым измерением необходимо будет выставлять ноль потенциометром R2. Выставьте на блоке питания наименьшее напряжение и подсоедините к нему большую нагрузку, например, электролампу, применяемую в фарах автомобиля. Затем на один из проводов, подсоединенный к данной лампе, зацепите «клещи» (рисунок 1).

Что бы измерить большой ток используют бесконтактный способ, — специальными «токовыми клещами». Это электронный измерительный прибор, чем то похож на мультиметр, у которого сверху торчит своеобразная прищепка. Эту прищепку цепляют на провод и на экране наблюдают показания тока в данном проводе. Короче говоря, измеряют ток потребителя — асинхронного электродвигателя, водонагревателя, электрочайника и т. д

Преимущества такого способа очевидны, — чтобы измерить силу тока не нужно рвать цепь, что особенно важно при измерении больших токов

«Токовые клещи» для обычного мультиметра можно сделать самостоятельно, если у вас есть чувствительный датчик Холла, например, UGN3503. На рисунке 1 показана конструкция самодельной «клещи». Нужен, как уже сказано, датчик холла, а так же, ферритовое кольцо диаметром 20-25 мм и большой «крокодил», например, для подключения чего-либо к автомобильному аккумулятору. Кольцо нужно точно и аккуратно разломать на две половинки. Для этого кольцо нужно предварительно подпилить медицинской пилкой для ампул. Затем, поверхности слома обработать мелкой шкуркой. С одной стороны на одну из половинок кольца наклеить прокладку из толстой бумаги (чертежный ватман). С другой стороны на одну из половинок кольца наклеить датчик Холла. Клеить удобнее всего эпоксидным клеем, но так, чтобы датчик плотно прилегал к месту разлома кольца. Затем, сложив обе половинки кольца как показано на рисунке 1 их нужно вставить в «пасть крокодила» и приклеить к «челюстям крокодила» тем же эпоксидным клеем.

В результате должна получиться конструкция, схематически показанная на рисунке 1. При нажиме на ручки «крокодила» ферритовое кольцо должно раскрываться вместе с его «челюстями».

Теперь о электронной части.

Принципиальная схема приставки к мультиметру показана на рисунке 2. При прохождении тока по проводу вокруг него возникает магнитное поле, силовые линии которого пронизывают датчик Холла, и на его выходе появляется некоторое постоянное напряжение. Это напряжение усиливается по мощности операционным усилителем А1 и поступает на вход мультиметра. Зависимость выходного напряжения от тока: 1А = 1 mV.

Подстроечные резисторы R3 и R6 должны быть многооборотными.

Для налаживания нужен лабораторный источник питания с выходным током не менее ЗА, со встроенным амперметром.

Сначала подключите приставку к мультиметру и откалибруйте её на нуль подстройкой R3 при среднем положении R2. Затем, перед каждым измерением нужно будет устанавливать ноль переменным резистором R2.
