Что такое кросс модуль: назначение в электрике, устройство, подключение

Муфты-кроссы в корпусах купольного типа

Линейка муфт-кроссов в корпусах купольного (тупикового) типа создана на основе корпусных элементов муфт марки МТОК, которые за многолетний период эксплуатации доказали свою надежность и высокий уровень устойчивости к внешним воздействиям.

Особенностью этой группы муфт-кроссов является повышенная устойчивость к климатическим воздействиям. У части муфт-кроссов, в составе которых используются оголовники муфт МТОК герметизация вводимых распределительных кабелей осуществляется с применением термоусаживаемых трубок. Герметизация корпусов всех муфт-кроссов этой группы за счёт использования эластичных кольцевых прокладок и механического самозатягивающегося хомута.

В линейке муфт-кроссов с корпусами тупикового типа присутствуют изделия, оптимизированные под различные задачи. Это как строительство абонентских сетей FTTH в малоэтажном секторе, так и муфты-кроссы для PON сетей технологического назначения, например распределение оптической мощности между базовыми станциями мобильных операторов.

Таблица 2.Основные характеристики муфт-кроссов купольного типа

Марка муфты	МКО-С7/48	МКО-С7/А	МКО-С6	МКО-Г3	МКО-В3	МКО-К6	МКО-Л7	МКО-Л6
Максимальное количество разъёмных соединений	—	8/10	8/10	8/20	8/20	8	8	8
Максимальное количество сварных соединений	48	16	48	144/48	144/48	36	32	36
Максимальное кол-во разветвителей	—	2	2	4	4	2	2	2
Тип разветвителей	—	мини / модульные	мини / модульные	мини	модульные	мини / модульные	мини	мини
Количество распределительных ОК	2	2	2	6+4	4	3	4	4
Количество дроп-кабелей	8	8	8	—	16	8	8	8
Возможность модульного транзита	нет	нет	нет	да	да	да	нет	нет
Герметизация вводов	фитинг/ эластомер	фитинг/ эластомер	фитинг/ эластомер	ТУТ	ТУТ/фитинг	ТУТ/ фитинг	ТУТ/ фитинг	ТУТ/фитинг
Степень IP	67	67	67	68	67	67	67	67
Размещение муфты	опора	опора	опора	колодец/ опора	опора	опора	опора	опора
Габаритные размеры	Длина, мм	260	260	370	488	494	378	324	416
Диаметр, мм	188	188	188	215	215	188	188	188

Конструктивные особенности

Конструкция модулей зависит от их назначения. При электромонтажных работах для кросс-коммутации используются следующие РБ:

для нулевой шины (PEN);
фазные (L);
комбинированные (L PEN).

Конструкция первых самая простая: в пластиковом корпусе размещают медную шину, места креплений разделены перегородками (из того же материала что и корпус), провода к шине крепятся при помощи винтов.

Размеры кросс модулей Leg (Легранд) для нулевой шины: «A» — 2×7 и «B» — 4×7 присоединений

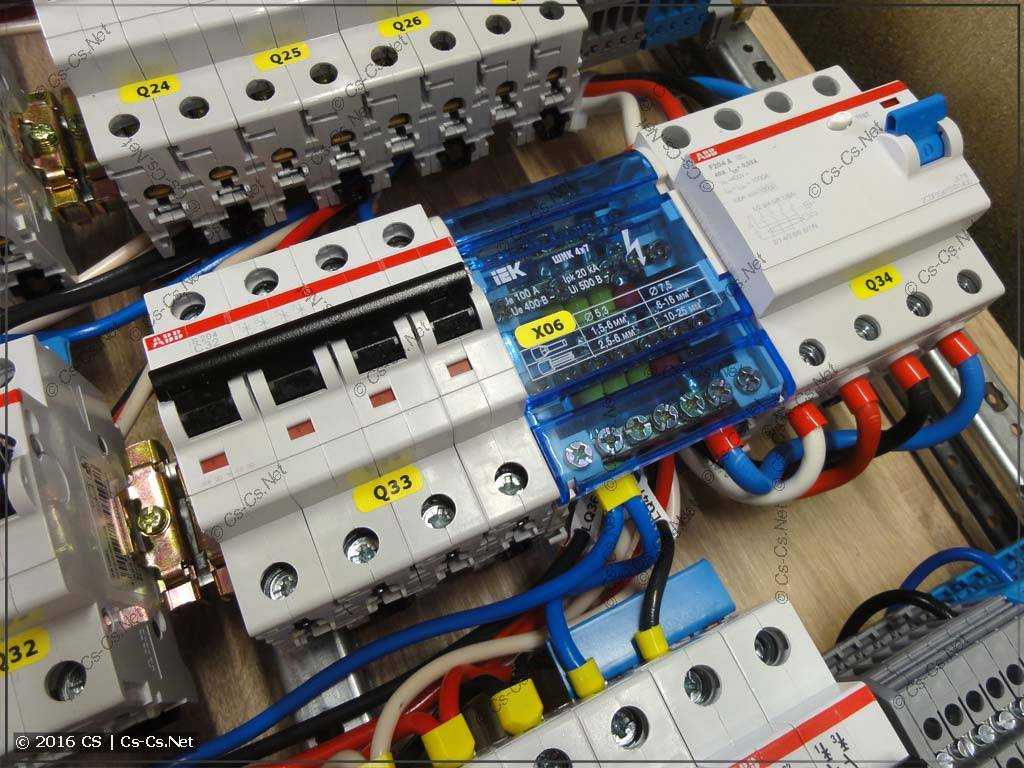

Изображение кросс-модуля IEK (ступенчатый корпус L-PEN)

Что касается комбинированных конструкций, то они представляют собой два предыдущих типа, объединенных в едином корпусе. То есть, с их помощью можно одновременно коммутировать как ноль, так и фазу (фазы). Заметим, что использование таких модулей в электрических распределительных щитах с большим количеством разветвлений будет наиболее оптимальным решением.

Фото комбинированного четырех полюсного кросс-модуля

Следует заметить, что кросс-панели применяются не только для разветвления электроцепей. Существуют устройства для кросспостинга (коммутации) цифровой сети на витой паре или оптоволокне.

Оптический кроссовый модуль на 32 порта SC (LC duplex)

Такие устройства устанавливаются в специальные конструкции – кроссы, где имеется плоский профиль (стрейф) для крепления плинтов (модулей) на определенное количество пар.

Размеры кросс модулей Leg (Легранд) для нулевой шины: «A» – 2×7 и «B» – 4×7 присоединений

Практически все производители снабжают контактор откидной крышкой для обеспечения защиты контактов от попадания на них посторонних предметов. Некоторые делают ее прозрачной, благодаря чему можно оценить состояние контактных групп, не снимая крышку.

Телефонный многомодульный кросс пристенного типа

В зависимости от количества металлических шин распределительные блоки могут использоваться в однофазных или трехфазных сетях. Они различаются по количеству соединений и значению нагрузки. Кроме того, выпускаются три разновидности моделей для коммутации проводов разного назначения:

Нулевой. В пластмассовом корпусе находится одна шина с зажимами. Подсоединение проводов с помощью винтовых зажимов.
Фазный. Внешне похож на нулевой, только шина рассчитана на высокую нагрузку при напряжении 1000 вольт и силе тока 500 ампер. Корпус такого устройства выполнен из термостойкого пластика.
Комбинированный тип, в котором размещены шины для подключения фаз и нулевого провода. Для промышленных сетей с большим количеством разветвлений такой кросс-модуль – самый подходящий вариант.

Промышленностью выпускаются модели распределительных блоков для информационных сетей. Применяются для подсоединения оптического волокна и витой пары.

Способы крепления

В принципе, способов крепления всего два: на DIN-рейку или саморезами. Конечно, установка на DIN-рейку – это и современно, и удобно. К тому же крепежное устройство можно смонтировать таким образом, чтобы на его одном элементе сразу закрепилось несколько разнотипных электрических прибора. Правда, придется в этом случае учитывать размеры этих приборов и удобство прокладки проводов. Но как показывает практика, монтаж на DIN-рейку всегда проводится легко. Это связано с возможностью переносить ее части на разные уровни, подрезая сам элемент под определенную длину. Таким образом, можно добиться компактного монтажа самого распределительного щита.

Преимущества распределительных блоков

Некоторые электрики негативно относятся к кросс модулям, считая, что они загромождают распределительный щит, плюс лишние расходы на приобретение дополнительного элемента. Не скажите, у этого блока есть несколько положительных качеств.

Эстетическую сторону дела еще никто не отменял. Установленный на DIN-рейку в щит кросс модуль – это не только функциональность аппарата и качество соединения, это красота. Особенно это оценили электрики, которые предлагают свои услуги по монтажу электрической разводки частных домов. Хозяева таких домов готовы платить за красоту. И ничего в этом предосудительного нет. К тому же внутри щита все встает на свои места, он становится аккуратным.
Внутри распределительного блока расположена монолитная контактная шина. Изготавливают ее обычно из луженой меди или латуни. И если сам щит собирается новичком, то вероятность коротнуть фазу-ноль через блок просто не получится. Конечно, КЗ это крайняя ситуация, но для тех, у кого руки растут не из того места, рекомендуется применять кросс модули.
Надежная фиксация провода внутри контакта винтом с головкой под шестигранный ключ, плюс резьба винта длиннее обычных зажимов – это высокое качество контакта, который смогли оценить настоящие профессионалы.
И как уже было сказано выше, это достаточно широкий ряд сечений проводов, которые могут быть зажаты в кросс модулях.

Виды цветовых схем обжима LAN кабелей

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.

В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.

Комплектующие для монтажа кросса

В прошлых разделах мы детально описали, что такое плинты и для чего они нужны. Но при монтаже у вас возникнет вопрос, а как смонтировать плинты в стойку или в шкаф? Для этого, прежде всего, вам понадобятся:

5.1. Конструктивы для монтажа в шкаф (стойку) 19″

Секции распределительные нужны для монтирования плинтов LSA-PROFIL в телекоммуникационную стойку или шкаф. Подбирать секции нужно исходя из маркировки уже приобретенных плинтов, например для плинтов 2/8 или 2/10. Также учитывайте «этажность» стоек. Смотрите, какая емкость подключения у данной секции, т.е. на сколько плинтов она максимально рассчитана.

5.2. На хомуты монтажные осуществляется крепление плинтов типа LSA-PLUS, сами хомуты крепятся к стенке коробки или шкафа настенного (закрытый кросс). Требования к ним таковы, что они должны обеспечивать стойкость к коррозии металла и повышенную стабильность для всей конструкции. При выборе монтажных хомутов надо смотреть, на какую глубину кабельного отсека они рассчитаны и для какого количества плинтов предназначены.

5.3. Шнуры контрольные предназначены для подключения устройств проверки телеметрических параметров кабельной системы.

5.4. Шнуры соединительные необходимы для объединения разных участков кабельных сетей в общую глобальную сеть, еще они используются для подсоединения оконечных устройств.

5.5. Комплект штекеров сборочный применяется для оконцевания силами специалистов контрольных или соединительных шнуров с целью создания удобных (нестандартных по длине) шнуров. Так же он может использоваться как ремонтный комплект: при поломке штекера на контрольном шнуре нет необходимости выбрасывать шнур и покупать новый, достаточно приобрести комплект штекеров сборочный и самостоятельно заменить вышедший из строя штекер.

Установка кросс-модуля

Конструктивное исполнение кросс-модуля PDB

Кросс-модули устанавливаются на стенку двумя способами: с помощью шурупов или на DIN рейку. Первый способ применяется довольно редко, когда необходимо установить только отдельный блок. При монтаже на рейку можно вместе установить сразу нескольких различных электрических устройств, связанных между собой проводами, что очень удобно и компактно.

Установочную DIN-рейку крепят с помощью саморезов в месте, где предполагается установка блока. Длину рейки отрезают из расчета количества устройств, которые планируют установить. Для крепления в кросс-модулях предусмотрены специальные пазы, поэтому установка происходит быстро и надежно.

Схема подключения кросс модуля

Почему кросс модуль облегчает схему монтажа распределительного щита? Представьте себе схему, в которой устанавливают реле напряжения на каждый участок электрической разводки здания. Пусть это будет однофазная питающая сеть. Как в ней происходит подключение.

От счетчика выводится провод, который при помощи скрутки разделяется на несколько участков. В скрутке соединяются один кабель большого сечения и несколько малых. Не совсем удобный контакт. Установив между счетчиком и реле распределительный блок, можно схему сделать более удобной. Займет этот прибор места немного, но через него пройдет сразу и фазный контур, и нулевой. При этом нет скруток, нет соединения проводов большого сечения с малыми, к тому же отсутствует установка через клеммные распределители, где в одну клемму вставляется два или три провода одновременно. При этом, как и все приборы, кросс модуль устанавливается на DIN-рейку.

И последнее. С таким прибором можно легко провести диагностику. Это делает так, надо просто отключить требуемый (диагностируемый) участок от электрической сети в кросс модуле. Если по каким-либо причинам требуется изменить схему распределения электроэнергии по шлейфам, то все это можно сделать в распределительном блоке, поменяв местами провода. Самое главное, что при этом не изменяется сама монтажная схема. То есть, нет необходимости менять месторасположение приборов и дин-реек, проводов и мест подключения.

Положительные моменты использования РБ

Некоторые электромонтеры говорят о том, что распределительные блоки не нужны, поскольку они занимают дополнительное место и их приобретение связано с дополнительными расходами. Такое утверждение является несостоятельным. Свидетельством этому служит ряд выраженных достоинств, связанных с использованием кросс-модульных изделий:

Эстетическая составляющая устройства. Модуль, установленный с помощью DIN-рейки, отличается презентабельным внешним видом. Особенно это актуально для частных построек. Выглядит все компактно и аккуратно, как-будто расположено на своем месте.
Конструкция предполагает наличие мощной контактной шины. Применяя кросс-модуль, даже человек без достаточного опыта в большей степени застрахован от ошибок при проведении электромонтажных работ, связанных со сборкой щитка. Новичкам они будут хорошими помощниками.
Все крепления характеризуются надежностью. Проводники закрепляются так, как это требуется для качественного производства работ.
Сечения используемых проводов представлены в широком диапазоне.
Точки подключения характеризуются большим числом и возможностью использования проводов, имеющих наконечники.
Можно проводить визуальный контроль, позволяющий судить о качестве коммутации проводов.
Применяя подобные устройства, можно добиться формирования упорядоченной структуры в электрощитке.
Использование РБ сопряжено с определенной безопасностью. Наличие прозрачной крышки исключит возможность касания монтера к узлам под напряжением.
Допускается возможность крепления непосредственно на монтажную плату.

Определенная справедливость в таком утверждении есть, особенно учитывая что общая цена системы хоть и незначительно, но вырастет. С другой стороны, применение кроссовых модулей дает несомненные преимущества, рассмотрим их:

аккуратность монтажа, чтобы было понятней, ниже приведено фото, на котором изображены распределительные щиты с применением кросс-модулей и без. Обозначать каждый из них нет необходимости, разница наглядно видна.

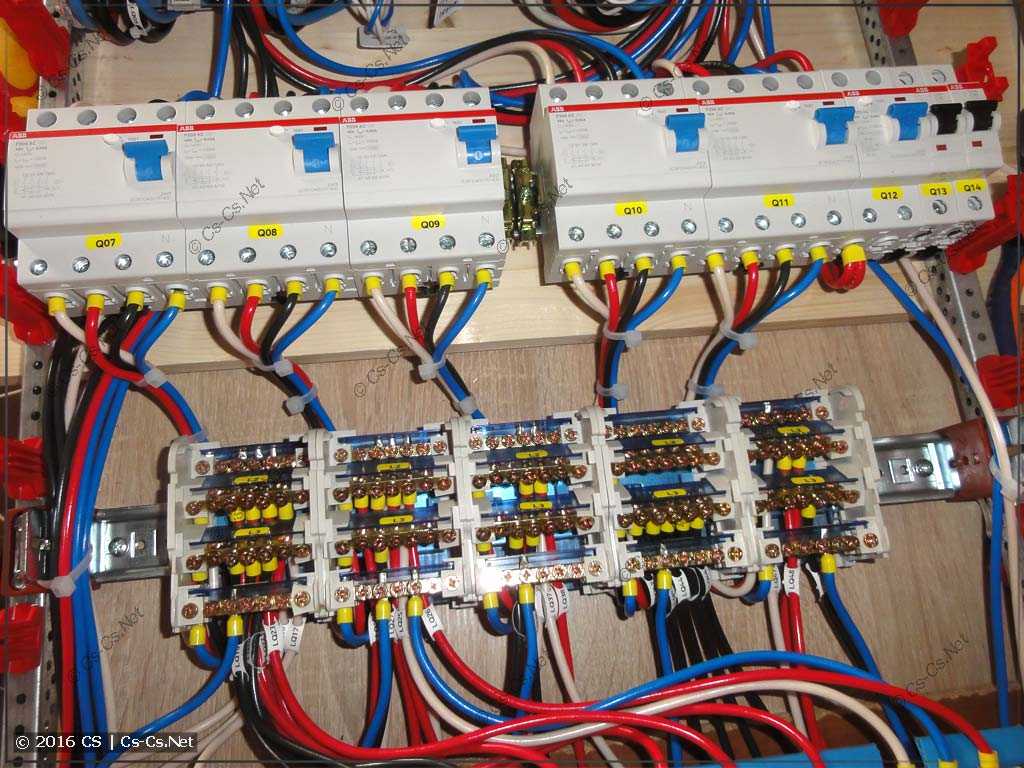

Наглядный пример: что дает использование кросс-модулей

Из фотографии сразу становится понятно, где будет легче разобраться со схемой распределительного щита или, при необходимости, провести перекоммутацию линий. Так что в данном случае эстетичность вполне обоснована;

низкая вероятность КЗ, в многополюсных блоках контактные группы отделены перегородками

Обратим внимание, что несмотря на это, все электромонтажные работы необходимо проводить только при обесточенном оборудовании;
крепление провода к шине обеспечивает надежный контакт, что исключает нагрев в месте соединения;
разнообразие моделей, позволяющих реализовать схемы соединений любой сложности.

Правила выбора

Для того, чтобы устройство исправно, долго и надежно эксплуатировалось, требуется грамотный его выбор

При покупке следует обращать внимание на следующие моменты:. Максимальная нагрузка тока распределительного блока. Следует отметить, что не допускается использование меньших установленных величин

Это является определяющим фактором в момент приобретения, сопряженным с безопасностью устройства.
Хорошим моментом будет существование защиты в отношении линейной стороны кросса.
Производитель. Известными игроками на рынке подобных услуг являются Schneider Electric, IEK, ABB, другие производители. Бытует мнение о том, что зарубежные модели качественнее и лучше отечественных вариантов. С этим можно поспорить. Сейчас ряд отечественных фирм наладиди выпуск не менее качественной продукции.
Наличие сертификата на изделие. При покупке необходимо попросить сертификат на товар, поскольку подобная продукция подлежит обязательной сертификации.
Обращается внимание на габариты устройства в соответствии с размерами электрощитка, в котором оно будет находиться.
Естественно, что изделие не должно иметь внешних дефектов.
Определенное влияние на выбор оказывает цена устройства. Вариантов существует большое количество и каждый выбирает себе модель в соответствии со своими финансовыми возможностями

Следует отметить, что не допускается использование меньших установленных величин. Это является определяющим фактором в момент приобретения, сопряженным с безопасностью устройства.
Хорошим моментом будет существование защиты в отношении линейной стороны кросса.
Производитель. Известными игроками на рынке подобных услуг являются Schneider Electric, IEK, ABB, другие производители. Бытует мнение о том, что зарубежные модели качественнее и лучше отечественных вариантов. С этим можно поспорить. Сейчас ряд отечественных фирм наладиди выпуск не менее качественной продукции.
Наличие сертификата на изделие

При покупке необходимо попросить сертификат на товар, поскольку подобная продукция подлежит обязательной сертификации.
Обращается внимание на габариты устройства в соответствии с размерами электрощитка, в котором оно будет находиться.
Естественно, что изделие не должно иметь внешних дефектов.
Определенное влияние на выбор оказывает цена устройства. Вариантов существует большое количество и каждый выбирает себе модель в соответствии со своими финансовыми возможностями

Максимальная нагрузка тока распределительного блока. Следует отметить, что не допускается использование меньших установленных величин. Это является определяющим фактором в момент приобретения, сопряженным с безопасностью устройства.
Хорошим моментом будет существование защиты в отношении линейной стороны кросса.
Производитель. Известными игроками на рынке подобных услуг являются Schneider Electric, IEK, ABB, другие производители. Бытует мнение о том, что зарубежные модели качественнее и лучше отечественных вариантов. С этим можно поспорить. Сейчас ряд отечественных фирм наладиди выпуск не менее качественной продукции.
Наличие сертификата на изделие

Снижение скорости интернета или сети

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.

Здравствуйте Друзья! В этой статье рассмотрим схему обжима витой пары

. Того самого кабеля по которому многие из нас получают доступ в интернет. С помощью витой пары соединяются компьютеры в сеть в одном здании. Есть еще куча вещей которые можно сделать с помощью сетевого кабеля, но мы остановимся на основной его задаче. Обеспечивать сеть между компьютерами. Итак, если у вас происходят частые разрывы связи или вы хотите еще один компьютер подключить к роутеру (маршрутизатору) в этом случае вам необходимообжать сетевой кабель . Это не единственное решение. Можно пойти в ближайший магазин и купить уже готовый кабель — патч-корд нужной длинны. Если же вы хотите научиться самим обжимать витую пару. Эта статья для вас. В конце можете посмотреть видео как обжать сетевой кабель с помощью отвертки)

Для обжима сетевого кабеля нам понадобится:

Обжимка
Коннектор RJ-45 (он же джек)
Устройство для снятия изоляции

На рисунке ниже можно посмотреть как это выглядит

Как вы понимаете если вам необходимо обжать витую пару один раз, то проще купить готовый патч-корд и не морочить себе голову. Если же вы хотите попробовать сами то вам понадобится:

Кусачки
Отвертка
Джек RJ-45

В этом случае коннекторов можно и нужно брать больше. Тем более если вы раньше никогда не имели дело с сетевым кабелем. Огромная вероятность, что с первого раза не получится

С инструментами разобрались переходим к процессу

Что такое кросс-модуль и зачем он нужен?

Во время электромонтажа очень часто возникает необходимость соединять один вводной провод с несколькими отходящими линиями, от которых уже идет питание на отдельные группы: освещение, розетки, мощные электроприборы. Использовать для коммутации ненадежные скрутки очень опасно, т.к.

возникает вероятность короткого замыкания или же воспламенения электропроводки в результате перегрева. Поэтому на рынке электроустановочных изделий появились достаточно простые и в то же время удобные приспособления, называемые модульными распределительными блоками (сокращенно РБ).

О том для чего нужны и где применяются кросс-модули (еще одно их название), мы расскажем в этой статье.

Конструкция

Модульный распределительный блок состоит из определенного количества металлических шин, которые изолированы друг от друга. Материал изготовления шин может быть либо электротехническая медь, либо латунь. Также в конструкцию кросс-модуля входят винтовые зажимы, благодаря которым и осуществляется быстрая и безопасная коммутация проводов различного сечения.

Сам корпус распределительного блока изготовлен из термостойкого самозатухающего пластика, благодаря чему такие изделия считаются пожаробезопасными.

Помимо этого конструкция кросс-модуля включает в себя откидную крышку, благодаря которой шины защищаются от случайного проникновения посторонних предметов.

Крышка изготавливается из прозрачного пластика, что позволяет удобно делать ревизию распределительного щитка.

Следует также отметить, что кросс-модули бывают нескольких видов: нулевые (для подключения нулевых проводов), фазные и комбинированные. Отличие нулевого распределительного блока от фазного заключается в том, что последний способен выдержать более высокую токовую нагрузку, благодаря своей конструкции.

Помимо этого изделия могут быть однополюсными (или как их еще называют однофазными) либо многополюсными (на 2, 3, 4 полюса). Модульные распределительные блоки на несколько полюсов используются для сборки трехфазных щитов.

Что касается технических характеристик, кросс-модули бывают рассчитаны на различную токовую нагрузку: от 80 до 500 А. Также существуют различия в сечениях на входе и выходе.

Входное сечение провода может быть от 16 до 185 мм2, а на выходе может иметься от 2 и более клеммников, рассчитанных на различное, меньшее сечение.

Чтобы выбрать подходящий вариант исполнения, нужно изначально составить схему распределительного щитка, чтобы знать, какие провода будут коммутироваться.

Следует также отметить, что существуют кроссовые модули, предназначенные для коммутации цифровых сетей: витой пары либо же оптоволокна. Они так и называются, оптические кросс-модули.

Область применения

Как вы уже поняли, назначение кросс-модуля – коммутация проводов в щитке. Действительно, гораздо профессиональнее будет выглядеть распределительный щит, в котором провода соединены через специальный кроссовый модуль. В этом вы можете убедиться, просмотрев данное фото:

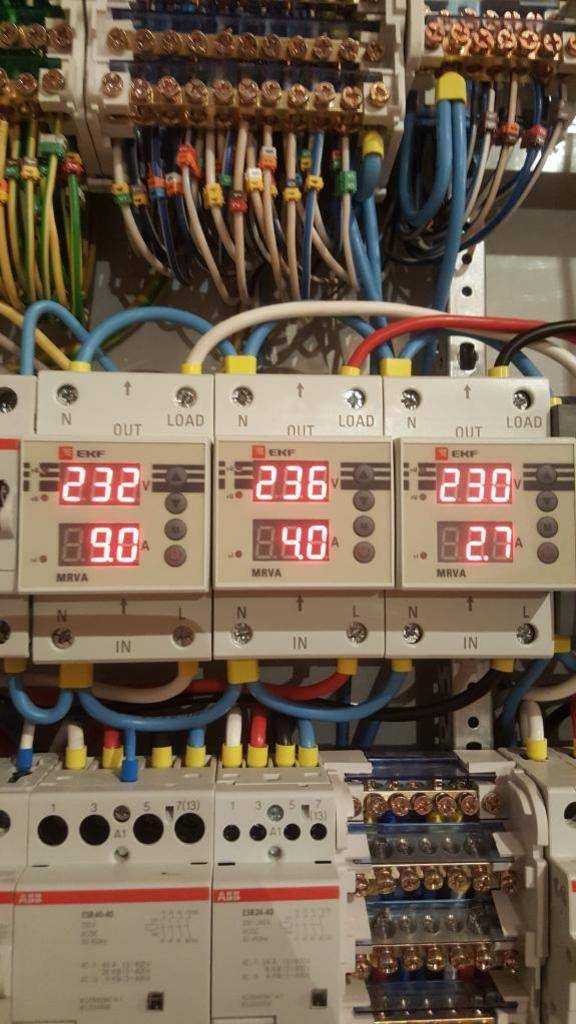

К тому же, применение данных изделий позволяет быстрее разобраться в схеме электрощита, что ускорит ремонтные и электромонтажные работы.

Также кросс-модули применяют при монтаже главной заземляющей шины. В этом случае распределительный блок играет роль клеммника – соединяет провода заземления маленького сечения с вводным.

Подключение

Установка и подключение кросс-модуля не представляет ничего сложного. Корпус достаточно просто крепиться на din-рейку, благодаря чему установить его можно очень быстро. Коммутация проводов также осуществляется с легкостью. На видео ниже показывается, как подключить кроссовый модуль, а также наглядно демонстрируется преимущество его использования:

Вот мы и рассмотрели, что такое кросс-модуль, зачем он нужен и каких размеров бывает данное изделие. Напоследок рекомендуем покупать модульный распределительный блок от проверенных производителей: ABB, IEK, Legrand, Dekraft либо Schneider Electric. Качество материалов играет очень важную роль в работе этого приспособления.
