Как подключить стабилизатор напряжения к сети

Инструкция по подключению в щитке

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора

Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.

во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор

положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сети

Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

вход на стабилизатор

выход из стабилизатора

Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию опять же гибкими монтажными проводами.

Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

Подключение стабилизатора

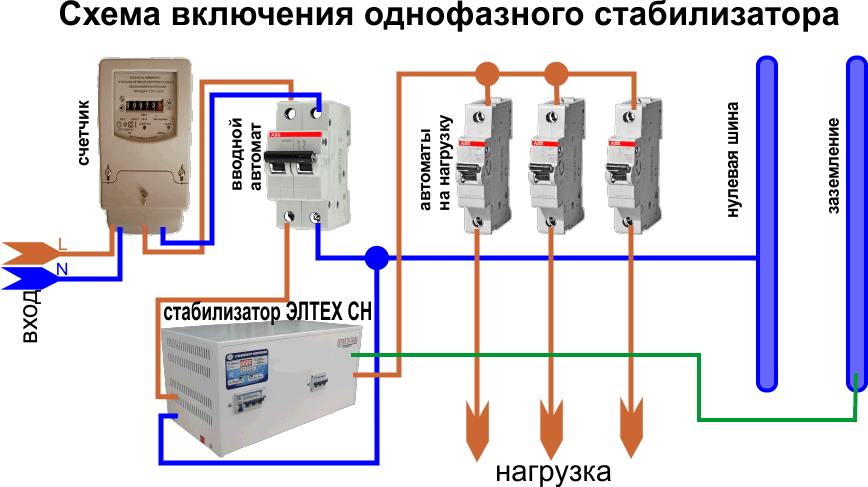

Схема подключения однофазного стабилизатора электроэнергии в сети с напряжением 220 Вольт

Для выполнения данного правила нужно выключить вводной автомат, который находится в распределительном щитке, затем нужно ещё раз проверить, отключена ли электроэнергия. Для этих целей воспользуйтесь специальным указателем.

В основном, стабилизатор включается сразу после подачи напряжения. Стабилизатор электроэнергии имеет последовательный тип включения. Маленькой шпаргалкой для вас может стать схема подключения стабилизатора, нанесенная на его корпус производителем.

Однофазный стабилизатор имеет три контакта, которые участвуют в процессе подключения:

  • От вводного автомата берётся фазный провод и подключается к месту «входа» в колодке подключения проводов у стабилизатора;
  • К «выходу» подключите фазный провод, отвечающий за распределение нагрузки;
  • Последний шаг. Найдите нулевой контакт стабилизатора, и подключите его к нулевому проводу сети, избегая разрыва.

Нулевой провод для начала необходимо соединить со стабилизатором, далее – к общему нулевому проводу сети.

Что делать если на корпусе стабилизатора 4 контакта для подключения

Случается так, что при осмотре стабилизатора электроэнергии вы можете наблюдать сразу 4 контакта для подключения. Это выглядит следующим образом:

  • фаза — «вход»;
  • 0 – «вход»;
  • фаза – «выход»;
  • 0 – «выход».

При наличии такой схемы в стабилизаторе напряжения, подключение к сети происходит следующим образом:

Нулевой и фазный провода электрощита соединяются с соответствующим контактом, называемым «вход» на корпусе защитного прибора. При этом нулевой и фазный провода, отвечающие за нагрузку, присоединяются к контактам, с обозначением «выход».

Когда процесс установки подойдет к завершению, ещё раз проверьте, правильно ли вы соединили все провода. Перед тем, как включить прибор первый раз, необходимо обесточить все электроприборы, и достать все вилки из розеток.

Когда стабилизатор включился, внимательно проследите за исправностью его функционирования. Он должен тихо работать без посторонних шумов в виде треска, и др.

Также, в продаже можно найти стабилизаторы напряжения с небольшой мощностью (P<1,5 кВт). Они выпускаются как законченный самостоятельный блок, в комплектацию которого шнур для подключения к сети со стандартной вилкой. На поверхности корпуса устройства есть несколько розеток.

Любое электрическое устройство, работу которого вы хотите защитить от риска, присоединяется к стабилизатору напряжения именно посредством такой розетки. Исходя из этого, можно сделать вывод, что устройств, защищающие электроэнергию и работающие на её основе приборы, являются своего рода дополнительным звеном между нагрузкой и электрической сетью, которые обеспечивают надежную защиту от скачков напряжения и перегрузки сети.

Соединение проводов


Фаза — белый провод, ноль — синий, земля — желто-зеленый Для подсоединения нужно снять защитную крышку на стабилизаторе. Входной и выходной кабели продеваются через отверстие и зажимаются с помощью клемм. Фазу входного кабеля надо подсоединить к входу стабилизатора Lin. Ноль – к клемме N. Земля на соответствующий зажим. Если земли нет, жила закручивается под винт корпуса устройства.

После подачи напряжения с распределительной коробки нужно подать стабилизированное питание обратно в щиток. Для этого нужно подключиться через выходной кабель со стабилизатора. Фаза – к выходу Lout, ноль – к N, земля – туда же, где подключена заземляющая жила со входного кабеля.

Последний шаг – визуальный осмотр правильности подключения и тестирование системы.

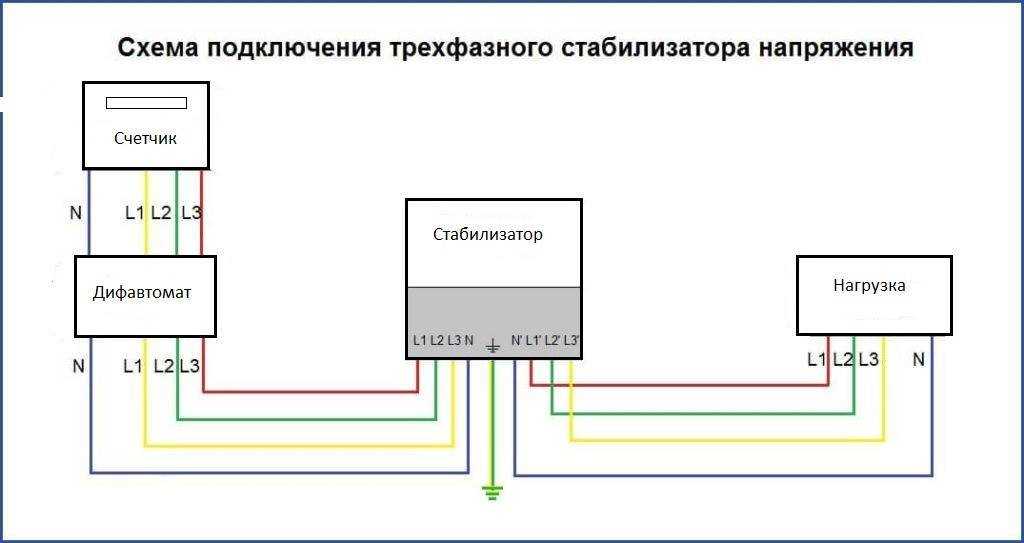

Особенности подключения стабилизатора в трехфазную сеть

Трехфазные стабилизаторы для каждого блока имеют свои собственные клеммники. При их включении в сеть должно выполняться равномерное распределение однофазных потребителей. Этого можно достичь путем подключения к разным блокам на стабилизаторе.

Обычно подобные схемы можно подключать на производственных и промышленных предприятиях. Это связано с высокой стоимостью самого прибора.

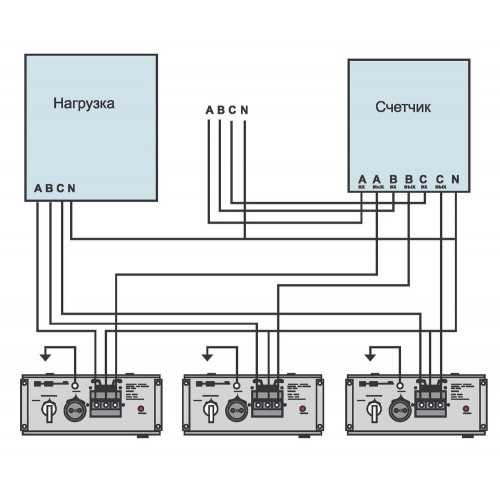

Схема №1

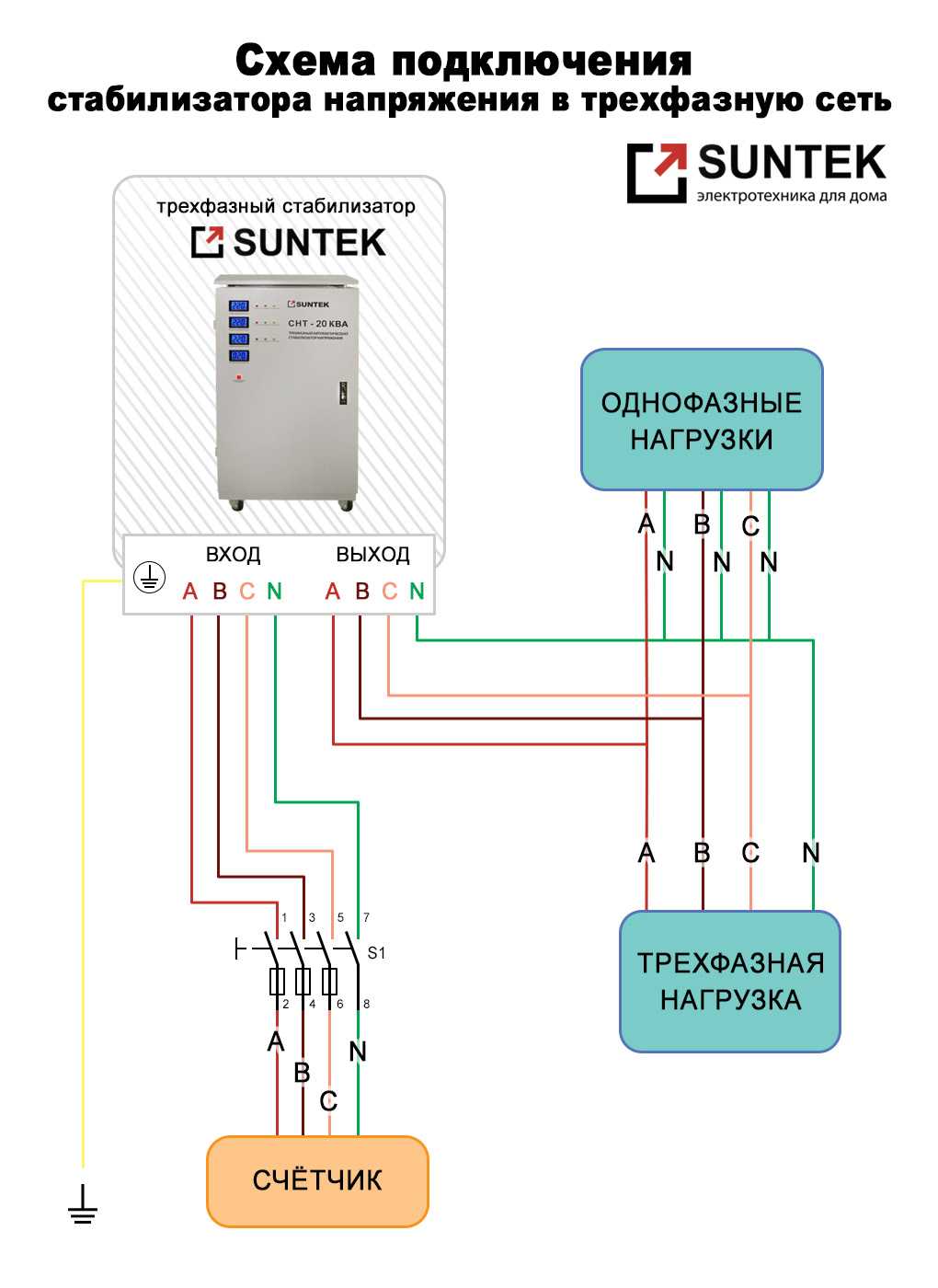

Схема №2

Ремонт

Ремонт стабилизатора Ресанта можно условно разделить по типу поломок.

Сервопривод

Сначала рассмотрим ситуацию, когда вышел из строя двигатель сервопривода Ресанта. Выходов из данной проблемы два
:

  • Купить новый двигатель, затем установить его в устройство.
  • Попытаться произвести ремонт поврежденного.

Если с первым случаем все понятно, то второй требует детального рассмотрения

Важно понимать, что в случае успешного проведения ремонтных работ, отреставрированный двигатель не сможет работать долгое время, т.е. это является временной мерой

Все наши действия
будут сводиться к следующему:

  • Отключаем двигатель с сервоприводом от общей конструкции. Затем подключаем его к источнику питания, обладающему достаточной мощностью.
  • Нужно осуществить подачу на выходы двигателя тока мощностью в 5 В. Показатель силы тока должен быть не менее 90 мА.
  • Осуществление данных манипуляций позволит нормализовать работу стабилизатора. Далее нужно подключить двигатель обратно к схеме.

Схема довольно проста: входной кабель подключается к входной клемме, нейтральный кабель подключается к нейтральной клемме. Те же самые манипуляции выполняются и для выходных кабелей. Кроме того, нужно не забыть о подключении заземляющего провода.

Реле

Выход из строя реле зачастую приводит и к поломке транзисторов
. К примеру, в модели АСН-5000, располагаются транзисторы вида D882P. Схема приведена ниже:

Если эти транзисторы выходят из строя, то нужно приобретать на их место новые. Приобрести их можно довольно свободно, ведь во многих специализированных магазинах продается техника и комплектующие марки Ресанта.

Можно также попытаться произвести ремонт
поврежденных частей:

  • Сначала нужно снять крышку реле. Далее снимаем подвижной контакт, освобождая его от пружины.
  • При помощи наждачной бумаги счищаем с контакта весь нагар. Осуществляем данную манипуляции для обоих контактов — верхнего и нижнего.
  • Затем смазываем контакты бензином, после чего собираем конструкцию реле.

Другие неисправности

Еще одной вероятной проблемой является неупорядоченное включение дисплея, а также включения самого реле. Причиной этому может быть резонатор XTA1, у которого может быть совершена некорректная пайка.

Читайте так же:
Простые и удобные в эксплуатации электрические теплогенераторы

Ремонт заключается в следующем
:

  • Выпаиваем с помощью паяльника данный резонатор.
  • C помощью наждачной бумаги счищаем выводы.
  • Запаиваем резонатор обратно.

Рассказ специалиста про ремонт Ресанта

Что может случиться со стабилизатором напряжения

Каждый тип стабилизатора напряжения имеет надежную схему стабилизации, однако даже ее простота не является гарантией отсутствия неисправностей. Причиной выхода прибора из строя может стать как нарушение требований по эксплуатации, так и заводской брак. Кратко рассмотрим основные неисправности стабилизаторов напряжения всех типов.

Перегрев трансформатора стабилизатора

Если трансформатор стабилизатора начал греться без ощутимой нагрузки, то возможно между витками возникло короткое замыкание, называемое межвитковым. Но, учитывая специфику работы данных аппаратов, в которых выводы автотрансформатора или отводы вторичной обмотки трансформатора все время переключаются, чтобы подогнать выходное напряжение под требуемое значение, можно сделать вывод, что замыкание где-то в переключателях.

Коммутационный узел релейного стабилизатора

В релейных стабилизаторах (SVEN, Luxeon, Ресанта) может заклинить одно из реле, и несколько витков трансформатора окажутся короткозамкнутыми. Аналогичная ситуация может возникнуть и в тиристорных (симисторных) стабилизаторах – один из ключей может выйти из строя и будет «коротить» выходные обмотки. Напряжения короткого замыкания между витками, даже с шагом регулировки 1-2В, будет вполне достаточно, чтобы перегреть трансформатор.

Коммутационный узел стабилизатора на симисторах

Необходимо проверить симисторные ключи, чтобы исключить данную поломку. Тиристор или симистор проверяется тестером – между управляющим электродом и катодом сопротивление при прямом и обратном измерении должно быть одинаково, а между анодом и катодом – стремиться к бесконечности. Данная проверка не всегда гарантирует достоверность, поэтому для гарантии необходимо собрать небольшую измерительную схему, как показано на видео:

В сервоприводных стабилизаторах обмотки не переключаются, но соседние витки также могут оказаться замкнутыми из-за смеси сажи, пыли и графитовых опилок, забившихся в пространство между витками. Поэтому, такие сервоприводные стабилизаторы как Ресанта и прочие, требуют периодической профилактической очистки загрязненных контактных площадок.

Ремонт и модификация сервоприводных стабилизаторов

Многие пользователи заметили, что скорость износа и загрязнение контактов сервоприводных стабилизаторов зависит о среды эксплуатации, в частности, от запыленности и влажности. Поэтому мастера придумали способ модификации стабилизаторов Ресанта, устанавливая вентилятор от компьютерного процессора (кулера) напротив наиболее часто используемого сектора автотрансформатора.

Миниатюрный вентилятор для модификации сервоприводного стабилизатора

Постоянно работающий вентилятор не дает пыли оседать на контактных площадках, препятствуя загрязнению и износу за счет удаления абразивных частиц из рабочей зоны. Помимо очищения контактных поверхностей, установленный в стабилизатор Ресанта вентилятор также будет способствовать лучшему охлаждению автотрансформатора.

Внимательно осмотреть наиболее изношенные участки контактных витков

Если стабилизатор Ресанта после продолжительного времени эксплуатации был на хранении во влажной среде, то открытые незащищенные медные контактные площадки могли окислиться, что мешает контактировать контактному ползунку. Накопленная за время простоя пыль из-за искрения может быть огнеопасной. Коротко о профилактике электромеханических стабилизаторов и демонстрация работы сервопривода на видео:

Релейные стабилизаторы без преувеличения очень хороши. Сочетание демократичной цены и неплохих характеристик видится пользователем очень привлекательным. Тем не менее, у релейной конструкции есть компромиссное решение, наиболее часто являющееся причиной возникновения неисправности. Конечно же, речь идет об электромагнитных реле, которые осуществляют коммутацию той или иной ступени стабилизации. И хотя ресурс реле достигает 100 тысяч коммутаций, неисправность может случиться значительно раньше. Распространенной причиной обращений в сервис является залипание реле. Данная неисправность лечится банальной чисткой контактов реле, однако так делать ни в коем случае не стоит. Будучи поврежденными в процессе чистки, контакты быстро придут в негодность и потребуют повторить обслуживание. Единственным верным решением является замена реле. Тем более, их стоимость очень низка и экономия в данном случае попросту неуместна.

Как подключить мощный однофазный стабилизатор на 220 В

Прежде чем представить схему, необходимо вспомнить, что электросети на 220 В оборудованы двумя проводами. Первый — фаза, второй — ноль. Чтобы правильно их определить потребуется специальная индикаторная отвертка. Процедура проверки выглядит следующим образом. Берется отвертка, большой палец прислоняется к металлическому выступу на ручке, а рабочая поверхность присоединяется к оголенному электропроводу, по которому проходит ток. Если лампочка на отвертке загорается, значит это фаза, если нет — ноль.

Теперь разберемся с самой схемой

При подключении однофазного стабилизатора нужно обратить внимание, что он имеет несколько мест крепления, куда присоединяются кабеля. Многие попросту не понимают, что куда следует подключать

Из данной группы существует два типа агрегатов. Первые имеют ноль и по одной фазе (для входа и выхода). Вторые имеют фазу-вход и фазу-выход вместе с ноль-вход и ноль-выход. Они имеют вид зажимов с соответствующей подписью.

В первой ситуации берется фазовая жила, идущая от счетчика, и подключается к разъему фаза-вход, а нулевая — к нулю. При этом имеется два выходящих электрокабеля, идущих к потребителям: первый подключается к фазе-выход, второй — к нулю.

Во второй ситуации кабеля фаза и ноль закрепляются над соответствующими зажимами «фаза» и «ноль». Выходящие, в свою очередь, крепятся к фазе-выход и нулю-выход.

Важно обратить внимание, чтобы провода были надежно закреплены, не болтались. Иначе есть вероятность, что они со временем начнут перегреваться, что уже небезопасно. Схема подключения стабилизатора напряжения в частном доме представлена ниже

Схема подключения стабилизатора напряжения в частном доме представлена ниже.

Подключение стабилизатора напряжения на 220 В в квартирном в щитке производится по аналогичной схеме непосредственно после счетчика электроэнергии.

Правила подключения стабилизатора напряжения

При установке стабилизатора напряжения необходимо в первую очередь соблюдать правила техники безопасности.

  1. Перед началом работ убедитесь, что дом обесточен, электроэнергия на вводном щитке отключена.
  2. Для защиты пользователя от поражения электричеством и вредного воздействия электромагнитного поля, прибор обязательно должен быть заземлён. Сама техника в этом случае будет защищена от поломок при возникновении аварийных ситуаций, в сети снизится риск появления помех. Для этого медный провод от корпуса прибора проводится к заземлительной шине. Желательно, чтобы такую работу выполнял квалифицированный электрик.
  3. Убедитесь, что выбран кабель нужного сечения. Сечение кабеля в зависимости от мощности и тока вы можете посмотреть в этой статье нашей базы знаний.

В быту могут применяться стабилизаторы как однофазные, так и трёхфазные.

Для обеспечения стабильного питания отдельно взятого прибора, например, насоса, системы отопления, компьютера или холодильника, вам подойдёт однофазный стабилизатор мощностью до 3кВт, например Энергия APC-2000 или Ресанта Lux АСН-3000Н/1-Ц. Перед установкой переведите переключатель прибора в положение «Выключен».

Самыми простыми для установки являются стабилизаторы с невысокой мощностью, производства компаний Штиль, Ресанта и Энергия, имеющие на задней части корпуса шнур, вилку и две-три розетки. Для ввода в эксплуатацию такого прибора не нужны специальные навыки, достаточно просто включить стабилизатор в розетку и уже через него подключить электроприбор.

Если корпус прибора оснащён только клеммами, шнур с вилкой приобретаются отдельно. Соответствующие концы шнура прикрепляются к клеммам. Стабилизатор включается на короткое время, до достижения показаний вольтметра 220 вольт. При отключении сохраняется положение электронных ключей или щёток, которые обеспечили стабилизированную подачу тока. Присоединив на выход провод с розеткой, подключаем в неё бытовую электротехнику.

Обратите внимание, что шнуром с вилкой можно подключать лишь стабилизаторы напряжения менее 3 кВт мощностью. Все что выше по мощности нужно подключать к щитку напрямую

К электросчётчику прибор подключают, соединяя фазу и нуль провода с соответствующими входами. К нагрузке обязательно проводится от счётчика нейтральный провод, прокладывая фазу к нему от выходных клемм стабилизатора.

Если вы хотите защитить от перепадов электроэнергии не отдельно взятый прибор, а сразу всю домашнюю технику, и к вашему дому от распределительного щита подаётся 380В, можно использовать либо один трёхфазный стабилизатор напряжения, либо три однофазных, соединённых по схеме «Звезда».

Что нужно для подключения

Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:

трехжильный кабель ВВГнГ-Ls

Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который приходит на рубильник или автомат главного ввода. Так как через него будет идти вся нагрузка дома.

выключатель трехпозиционный

Данный выключатель в отличие от простых, имеет три состояния:

1включен потребитель №12выключено3включен потребитель №2

Можно использовать и обычный модульный автомат, но при такой схеме, если понадобится отключиться от стабилизатора, придется каждый раз полностью обесточивать весь дом и перекидывать провода.

Есть конечно же режим байпас или транзит, но чтобы перейти на него, нужно соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.

С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.

провод ПУГВ разных цветов

Вы должны четко понимать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.

Ни одна энергоснабжающая организация вам не разрешит подключиться по другому, как бы вы не доказывали, что тем самым, кроме эл.оборудования в доме, вы хотите защитить и сам прибор учета.

Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.

Второй важный момент – крайне желательно, чтобы в схеме до места подключения прибора стабилизации было либо УЗО, либо дифф.автомат.

Это рекомендуют все производители популярных марок Ресанта, Sven, Лидер, Штиль и т.п

Это может быть вводной дифф.автомат на весь дом, не важно. Главное, чтобы само оборудование было защищено от утечек тока

В ниже описываемом способе как раз и будет рассматриваться такой вариант. Ведь очень часто эти аппараты вешают на стене в комнатах, прихожих, в свободном доступе для прикосновения.

А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.

Освещение

  • Щит управления освещением
  • Установка люстр и светильников
  • Монтаж систем освещения
  • Установка люминесцентных светильников
  • Установка потолочных светильников
  • Освещение лофт
  • Установка светильников Армстронг
  • Установка светильников Грильято
  • Управление светом с пульта
  • Установка точечных светильников и спотов
  • Установка трековых светильников
  • Освещение квартиры
  • Установка фонарных столбов
  • Уличное освещение
  • Освещение склада
  • Освещение парковки и автостоянки
  • Освещение дорог
  • Освещение улиц в СНТ
  • Уличное светодиодное освещение
  • Освещение подъездов многоквартирных домов
  • Утилизация ламп и светильников
  • Электрика и освещение под водой
  • Освещение 36 вольт
  • Освещение подвалов и чердаков
  • Фасадное освещение
  • Освещение уличной беседки
  • Архитектурное освещение
  • Световое оформление гирляндами
  • Подключение светодиодной ленты
  • Автономное и дежурное освещение
  • Управление освещением
  • Техническое обслуживание освещения
  • Ремонт систем освещения
  • Управление освещением из нескольких мест
  • Сенсорные выключатели света
  • Установка проходных выключателей
  • Установка импульсного реле
  • Подключение электродвигателей
  • Подключение магнитного пускателя
  • Подключение реле времени
  • Подключение реле температуры

Необходимые материалы

Для подключения понадобится сам стабилизатор. Его нужно заранее выбрать с учетом того, какой прибор к нему будет подключен. Также нужны следующие материалы:

  • Трехжильный кабель ВВГ. Его сечение должно совпадать с сечением вводного кабеля на рубильнике или входном автомате.
  • Трехпозиционный выключатель для активации стабилизатора. У него есть 3 состояния – включен первый потребитель, включен второй потребитель и выключено. Вместо него можно применить обычный модульный переключатель, но в таком случае при отключении от стабилизатора каждый раз будет обесточено все помещение.
  • Провода ПУГВ разных цветов.

Также рекомендуется в схеме до подключения стабилизатора поставить УЗО или дифференциальный автомат.

Подключение однофазного стабилизатора напряжения

Некоторые производители не информируют покупателя в паспортах как правильно подключать стабилизатор. Если Вы купили а у Вас нет такой информации, можно связаться с производителем, но в большинстве случаев подключить можно своими руками через такую клеммную колодку:

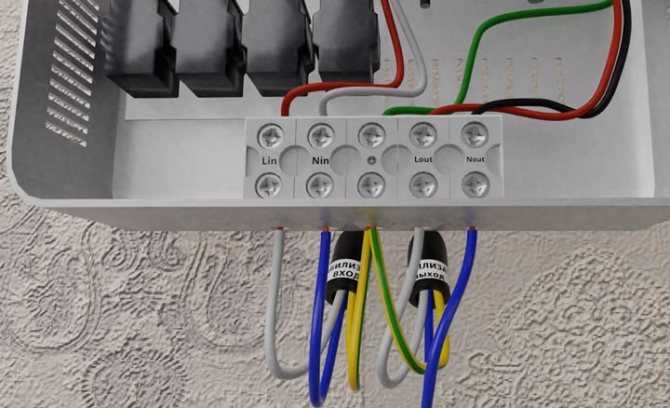

Подключение стабилизатора через клеммную колодку

Обратите внимание – во всех стабилизаторах фазы по краям клеммной колодки (левая – вход, правая – выход), ближе к центру нули, и в середине земля!

Для простоты понимания, приведу типовую входную цепь квартирной электропроводки:

Схема электропроводки квартиры или дома без подключения стабилизатора

Стоит сказать, что вводной (общий, главный) двухполюсный автомат может стоять и ДО счетчика, и после. Далее, после счетчика, должны стоять защитные автоматы на группы нагрузок (розетки, освещение, и т.п.)

Стабилизатор обязательно должен подключаться после счетчика. И перед стабилизатором должен стоять автоматический выключатель, который будет снимать питания со стабилизатора в случае необходимости.

Схема электропроводки с подключенным стабилизатором будет такой:

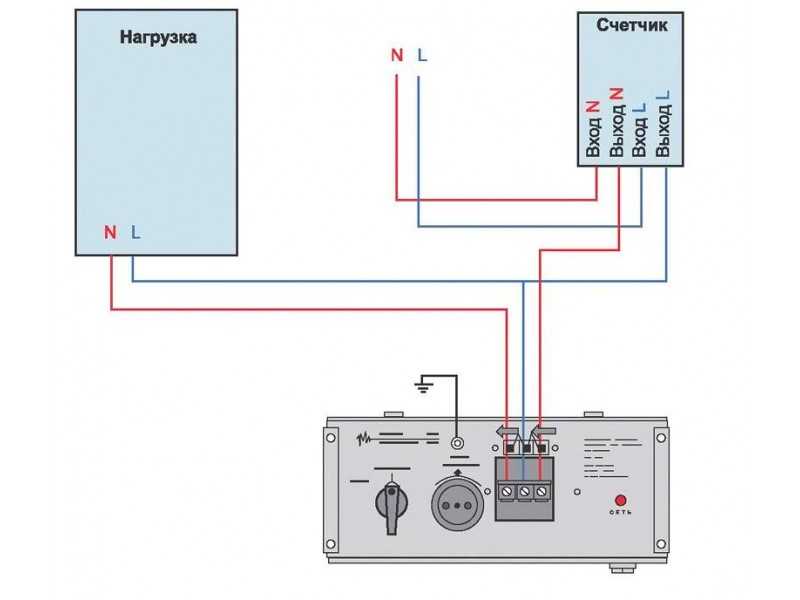

Схема подключения стабилизатора напряжения

Повторюсь – защитный автомат может стоять ДО и/или ПОСЛЕ счетчика, но обязательно ДО стабилизатора.

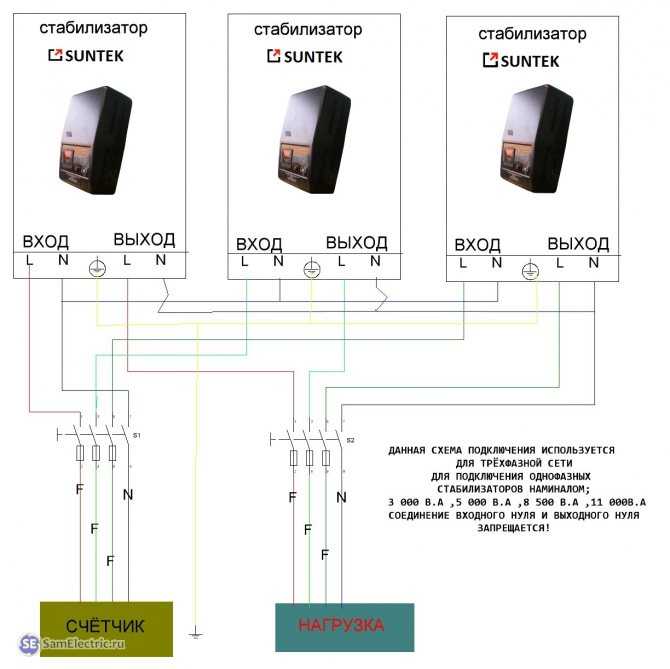

На рисунке – схема подключения стабилизаторов напряжения SUNTEK.

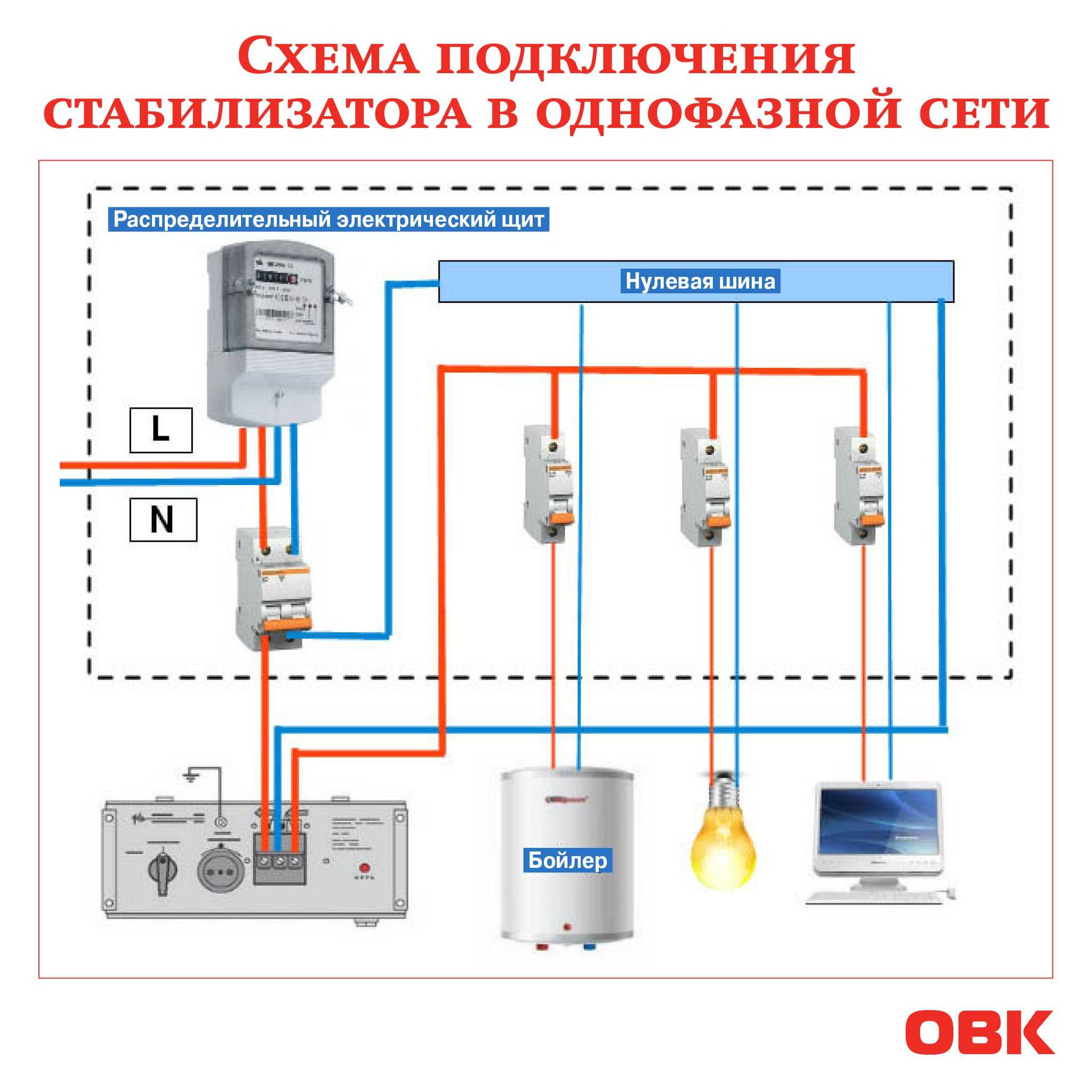

Схема подключения стабилизатора в однофазную сеть

Определение типа защиты

На сегодняшний день стабилизаторы делятся на 2 основных типа:

  • стационарные приборы для стабилизации напряжения, их монтаж делают на весь дом;
  • переносные модели, они могут стабилизировать работу всего нескольких электрических устройств.

Также, стабилизаторы стационарного назначения подразделяются на однофазные и трехфазные, все зависит от условий, в которых их планируют эксплуатировать. В своем доме или квартире более уместным будет установить и подключить стабилизатор вблизи распределительного щита электроэнергии, с помощью такого шага вы сможете предотвратить сбои и перегрузки всей сети.

Причины срабатывания УЗО

Все причины, по которым может сработать УЗО, разделяются на две основные группы. Первая группа состоит из причин рабочего характера, когда отключение цепи происходит штатно из-за каких-либо неисправностей. К другой категории причин почему срабатывает УЗО относятся так называемые ложные отключения, при которых оказывается неисправен сам прибор или его подключение выполнено неправильно.

Как правило, утечка происходит при попадании тока на корпус электроприбора. Для его отведения существует линия заземления, предусмотренная схемой подключения. Необходимо учитывать еще и наличие в некоторых бытовых приборах сразу нескольких электрических цепей. Например, выбивает УЗО при включении стиральной машины, или же через некоторое время, когда запустится режим подогрева воды.

Срабатывание при непосредственном включении может произойти из-за неисправного шнура питания или других проводов, подключенных к схеме. Если УЗО выбивает под нагрузкой, то вполне вероятна неисправность ТЭНа. Когда изоляция нагревательной нити нарушена, ток с нее попадает на корпус, а затем уходит на заземление.

Иногда заземление в сети отсутствует, поэтому в случае пробоя утечка тока появляется не сразу, поскольку он еще не успел уйти из цепи. Появление утечки наступает при подключении к основной линии дополнительной цепи в виде человека. Для этого достаточно простого касания рукой корпуса электроприбора. При низкой уставке происходит быстрое срабатывание УЗО и человек не успевает ничего почувствовать.

Место для монтажа и комплектующие

Следует помнить, что установка стабилизатора напряжения в доме должна выполняться только после счетчика учета электроэнергии. Хоть и малое ее количество берет прибор для своей работы, но даже за эти крохи может оштрафовать энергонадзор. Также нужно знать, что после самостоятельного монтажа вся ответственность за возможные последствия целиком ложиться на хозяина дома.

Данный прибор плохо переносит повышенную влажность. Поэтому для его установки, необходимо выбрать сухое помещение с хорошей циркуляцией воздуха. А если для монтажа выбрана ниша, нужно проверить из чего состоят облицовочные материалы. Необходимо полностью исключить рядом с прибором все то, что может легко воспламениться.


Настенный стабилизатор напряженияИсточник trimhouse.ru

К месту, где будет размещаться стабилизатор, требуется свободный подход, для удобства в его обслуживании. А если он навешивается на стену, то нужно позаботиться о надежном креплении. К тому же и сама перегородка должна быть достаточно крепкой и соответствовать нормам пожарной безопасности.

Чтобы правильно подключить стабилизатор напряжения, необходимо грамотно подобрать кабель. Можно взять обычный ПВС с тремя жилами. Только требуется правильно подобрать их сечение. Обычно сверяются с вводным кабелем, который подключается к автомату главного ввода. Лучше подобрать жилы идентичные его проводам.

Если в приборе не предусмотрена функция байпаса, то желательно реализовать ее своими силами. Можно воспользоваться автоматом модульного типа. Но когда возникнет необходимость отключить стабилизатор, работающий на холостом ходу, то сначала нужно обесточить весь дом, а затем перекинуть провода. Это крайне неудобно.


Байпас для стабилизатора напряженияИсточник nergos.ru

Поэтому лучше приобрести трехпозиционный переключатель и дополнительный провод типа ПУГВ. Последний и выполнит роль обходной линии, которая запитает дом на прямую, если в сети напряжение в норме, при отключенном стабилизаторе. А специальный тумблер позволит проводить эту операцию одним щелчком.

Эксперты рекомендуют подключать стабилизатор к сети через УЗО. Это также советует и производитель прибора. Можно использовать обычный вводный дифференциальный автомат. Он вполне способен справиться с утечками электроэнергии.

Видео описание

Видео продемонстрирует, как правильно подключить стабилизатор напряжения «Ресанта» на весь дом:

Подключение стабилизатора

Перед монтажными работами обязательно обесточивают весь дом. Для этого достаточно выключить вводной автомат в распределительном щитке. Но лучше и после этого проверить отсутствие напряжения в сети дома специальным указателем.

Правильно подключить стабилизатор напряжения поможет сам производитель. Обычно на корпус прибора наносится схема, которая и станет маленькой шпаргалкой. Но, в основном, процесс довольно прост. Необходимо только сначала найти на корпусе контактные клеммы.

Если их три, то действия следующие:

  • Находится фазный провод, идущий от вводного автомата. На колодке в корпусе стабилизатора выбирается клемма с надписью «Вход». Производится соединение.
  • К контакту с названием «Выход» необходимо подключить фазный провод, который отвечает за распределение нагрузки. То есть, идущий по всему зданию.
  • На нулевую клемму стабилизатора подсоединяют жилу, идущую от автомата с нулевым потенциалом. Причем провод подключают сначала к прибору, а затем к защите.


Схема подключения стабилизатораИсточник market-crimea.com

Такая схема считается упрощенной, поскольку рабочий ноль объединяется внутри корпуса. Теперь рассмотрим, как правильно установить стабилизатор напряжения в частном доме, если в прибор вмонтирован клеммник на 5 контактов. В этом случае на колодке будет, кроме фазного входа и выхода, еще две такие же клеммы для нуля. А в дополнение еще один контакт с обозначением PE. Он расположен посередине и на него крепиться PE-проводник (защитное заземление).

А далее нужно применить правило для письма и чтения. То есть, двигаться слева-направо. Левая половина клеммника отвечает за вход. К ней подключаем фазу и рабочий ноль, идущие от вводного автомата. К правой половине таким же образом подсоединяем проводку здания. Фазовый провод к одноименному выходу, а ноль на клемму с обозначением «N».

Перед первым включением стабилизатора необходимо выключить все электроприборы в доме и повытаскивать вилки их шнуров из розеток. Правильно подключенный прибор работает без посторонних шумов, почти неслышно.

Видео описание

Видео покажет, как подключить стабилизатор напряжения 220 В для дома:

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Раздольная энергия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
