Как проверить резистор мультиметром на исправность?

Как определить исправность СМД-резисторов

SMD-резисторы являются компонентами поверхностного монтажа, основным отличием которых, является отсутствие отверстий в плате. Компоненты устанавливаются на токоведущие контакты печатной платы. Преимуществом СМД-компонентов являются их малые габариты, что даёт возможность уменьшить вес и размеры печатных плат.

Проверка SMD-резисторов мультиметром усложняется из-за мелкого размера компонентов и их надписей. Величина сопротивления на СМД-компонентах указывается в виде кода в специальных таблицах, например обозначение 100 или 10R0 соответствует 10 Ом, 102 указывает 1 кОм. Могут встречаться четырёхзначные обозначения, например 7920, где 792 является значением, а 0 — это множитель, что соответствует 792 Ом.

Внешний осмотр

Нарушение штатного режима работы вызывает перегрев детали, поэтому, в большинстве случаев, определить проблемный элемент можно по внешнему виду. Это может быть как изменение цвета корпуса, так и его полное или частичное разрушение. В таких случаях необходимо заменить сгоревший элемент.

Какие установить настройки

Прежде чем снимать показания мультиметромом, необходимо убедиться в том, что его аккумуляторы заряжены. Режим нужно выбрать соответствующий «прозвону» электропроводки, концы щупов мыкают (соприкасают) друг с другом. Прибор будет издавать звуки, по громкости которых можно определить, насколько пригодна его батарейка.

В зависимости от модификации прибора режим прозвона может обозначаться разными символами – встречается колокольчик, точка со скобками (радиоволны). При проверке электрических цепей или радиодеталей мультиметр издает определенные звуки, «звонит», отсюда и сленговое название данной операции.

Для того чтобы проверить резистор с помощью мультиметра, нужно поставить переключатель прибора в положение, соответствующее номинальному сопротивлению элемента, который вы собираетесь проверять. Значения нанесены на переднюю панель устройства, можно различить их градацию по диапазонам. Нужно правильно выбрать диапазон, иначе величина сопротивления не совпадет, и результат проверки не будет достоверным. Например, при сопротивлении 1 кОм прибор нужно ставить в режим Ω – 20 кОм.

Как определить номинал резистора по маркировке

Для определения работоспособности желательно знать номинал. Как определить номинал резистора по цветовой маркировке, мы подробно рассказали в этой статье.

Немного дополним информацию о способах маркировки SMD резисторов. Из-за малого размера на них практически невозможно нанести традиционную цветовую маркировку, поэтому предусмотрена особая система идентификации. В обозначение входят: 3 или 4 цифры, 2 цифры и буква.

В первой системе первые две или три цифры характеризуют численное значение резистора, а последняя является показателем множителя, обозначающим степень, в которую возводят 10 для получения окончательного результата. Если сопротивление ниже 1 Ом, то для определения местонахождения запятой служит символ R. Например, сопротивление 0,05 Ом выглядит как 0R05.

Высокоточные (прецизионные) резисторы имеют очень малые размеры, поэтому нуждаются в компактной маркировке. Она состоит из трех цифр – первые две являются кодом, а третья – множителем. Каждому коду соответствует трехзначное значение сопротивления, определяемое по таблице. Такая маркировка выполняется в соответствии со стандартом EIA-96, разработанным для резисторов с допуском по сопротивлению не выше 1%.

Таблица кодов для прецизионных резисторов

Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	17	147	33	215	49	316	65	464	81	681
02	102	18	150	34	221	50	324	66	475	82	698
03	105	19	154	35	226	51	332	67	487	83	715
04	107	20	158	36	232	52	340	68	499	84	732
05	110	21	162	37	237	53	348	69	511	85	750
06	113	22	165	38	243	54	357	70	523	86	768
07	115	23	169	39	249	55	365	71	536	87	787
08	118	24	174	40	255	56	374	72	549	88	806
09	121	25	178	41	261	57	383	73	562	89	825
10	124	26	182	42	267	58	392	74	576	90	845
11	127	27	187	43	274	59	402	75	590	91	866
12	130	28	191	44	280	60	412	76	604	92	887
13	133	29	196	45	287	61	422	77	619	93	909
14	137	30	200	46	294	62	432	78	634	94	931
15	140	31	205	47	301	63	443	79	649	95	953
16	143	32	210	48	309	64	453	80	665	96	976

Метод измерения электрического сопротивления – как работает прибор

Принцип, по которому выполняется измерение электрического сопротивления мультиметром, основан на самом главном законе электротехники — законе Ома. Формула известна нам из школьного курса физики, говорит следующее: сила тока, протекающая по участку цепи прямо пропорциональна напряжению (ЭДС) и обратно пропорциональна сопротивлению на этом участке I (сила тока) = U (напряжение) / R (сопротивление).

Именно по этой связи работает прибор. Зная две из величин, можно легко вычислит третью. В качестве источника напряжения используется встроенный источник (DC) питания прибора, которым является штатная батарейка напряжением 9 В.

По сути измерения выполняются косвенным методом. Если приложить к щупам прибора измеряемое сопротивление, например Rх, ток протекающий в цепи будет зависеть только от него. Зная силу тока и напряжение можно легко вычислить сопротивление.

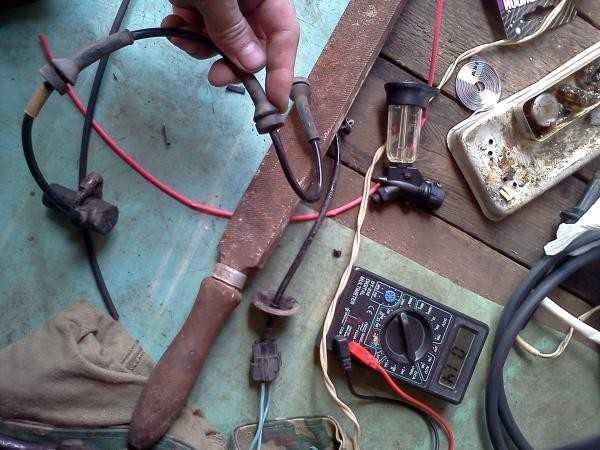

Проверка лампочек накаливания мультиметром

А теперь давайте рассмотрим практическое применение мультиметра в бытовых условиях. Часто дома возникают такие неприятные ситуации как неисправность освещения.

Причем причина может быть самой неординарной от перегорания самой лампочки до неисправности светильника или выключателя освещения либо куда хуже повреждение в распределительной коробке.

Наиболее частые неисправности, конечно же, является перегорание лампочки, поэтому прежде чем ковырять распредкоробку, нужно проверить целостности лампочки. Визуально осмотром целостности нити не всегда удается выявить неисправность. Тем более, не обязательно может произойти перегорание нити. Реже случается короткое замыкание в цоколе и токовых вводах (электродах).

Поэтому с помощью обычного тестера можно легко проверить не только домашнюю лампу накаливания, но и фару автомобиля или мотоцикла.

Как измерить мультиметром сопротивление нити? Нужно установить минимальный предел измерения «Ω». Одним щупом надо прикоснуться к корпусу цоколя, другой кончик прижать к верхнему контакту цоколя.

Как можно видеть сопротивление рабочей лампы накаливания мощностью 100 Вт составляет 36,7 Ом.

Если при измерениях на дисплее мультиметра будет отображаться «1», а для аналоговых (стрелочных) приборов показание «бесконечность» это будет свидетельствовать о внутреннем обрыве/перегорании нити в лампе.

Источники

https://pochini.guru/sovety-mastera/proverka-soprotivleniya-multimetrom
https://zen.yandex.com/media/energofiksik/kak-polzovatsia-multimetrom-podrobnaia-instrukciia-dlia-nachinaiuscih-5b1a948e380d8fee1ee56b5c
https://stroy-podskazka.ru/multimetr/proverit-soprotivlenie/
https://electricvdome.ru/instrument-electrica/kak-izmerit-soprotivlenie-multimetrom.html
https://pochini.guru/sovety-mastera/kak-proverit-rezistor
https://electric-220.ru/kak-proverit-rezistor-multimetrom
https://rusenergetics.ru/instrumenty/kak-proverit-rezistor-multimetrom
https://YDoma.info/tehnologii-remonta/izmereniya/izmereniya-soprotivleniya.html

Измеряемые показатели мультиметра

Итак, ориентировочное сопротивление равно 1 кОм. Проводится проверка

Теперь обратите внимание на дисплей, если на нем появится единица, то испытываемая деталь имеет большее сопротивление. Значит, необходимо переустановить мультиметр на позицию выше. В нашем случае по фото это 20 кОм

Устанавливаем его и проводим дополнительное измерение

В нашем случае по фото это 20 кОм. Устанавливаем его и проводим дополнительное измерение.

Особенности измерения мультиметром

Часто появляется необходимость измерить сопротивление детали, которая впаяна в плато. Если провести проверку в сборе, то показатель буден неправильным. Почему? Потому что проверяемый элемент будет схемой связан с другими радиодеталями, а, значит, мультиметр покажет общий показатель. Поэтому перед тестированием необходимо один вывод элемента отпаять от платы, то есть, отсоединить от схемы.
При тестировании многовыводных элементов нужно их обязательно полностью демонтировать. И уже после этого проверять их сопротивление, что обеспечить правильное определение исправности прибора.
Исправность и целостность щупов также влияет на точность показания мультиметра. Выше уже говорилось, как проводится проверка прибора на его исправность. Но добавим, что если щупы приложить друг к другу или двигать их друг по другу, и если в этом случае показания дисплея будут прыгать (то одно, то другое), то это значит, что в щупах есть дефект. Это гарантия неправильно проведенного измерения. Поэтому стоит щупы заменить новыми.
Не последнюю роль в качестве проводимого тестирования играет аккумулятор, встроенный в прибор и являющийся источником питания. Практика показывает, что как только батарея начинает разряжаться, тестер тут же начинает врать

Поэтому стоит обращать внимание на значок, который обозначает батарейку и показывает его зарядку. Если она снижена, то батарею надо заменить новой или подзарядить прибор.

Вернемся к позиции, как измерить сопротивление. Что хотелось бы дополнить. Все радиодетали имеют сопротивление, которое известно, и оно маркируется или указывается в таблицах. Это для радиолюбителей не секрет. У всех элементов есть определенные пределы и допуски. К примеру, резисторы имеют допуск плюс-мину 10%. К примеру, при проверке резистора с номинальным сопротивлением 1 Мом, можно получить разные результат: от 990 кОм до 1,1 Мом. И это будет считаться правильным показателем.

Часто встречаются вопросы, которые касаются точности проведенной проверки. Опять приведем пример на основе резистора сопротивлением 1000 Ом. Если проверять его на пределе 2000, то показания будут на дисплее – «1». Если перевести переключатель на предел до 20к, то показания могут быть, к примеру, 1,12 или что-то другое, то есть, более точное. Поэтому проверяя радиодеталь на сопротивление, надо обязательно проводить тестирование на разных пределах и выбирать самый точный показатель.

Обратите внимание, что измерения силы тока и напряжения мультиметром надо начинать с высоких показателей пределов. То с сопротивление все наоборот, надо начинать с низких позиций. Почему именно так? Потому что при низких пределах, если измерять элемент с большим сопротивлением, на дисплее всегда будет показываться единица

А, значит, продвигаясь вверх по линейке пределов, можно дойти до необходимого показателя, который покажет достоверный результат

Почему именно так? Потому что при низких пределах, если измерять элемент с большим сопротивлением, на дисплее всегда будет показываться единица. А, значит, продвигаясь вверх по линейке пределов, можно дойти до необходимого показателя, который покажет достоверный результат.

Подробная инструкция по измерению сопротивления

Чтобы точно снять параметры с измеряемого объекта, будь то обычные провода или сложная микросхема, прибор необходимо заранее подготовить к работе. И прежде всего проверяется заряд аккумуляторной батареи. Затем нужно правильно установить в устройство щупы и провести ряд настроек.

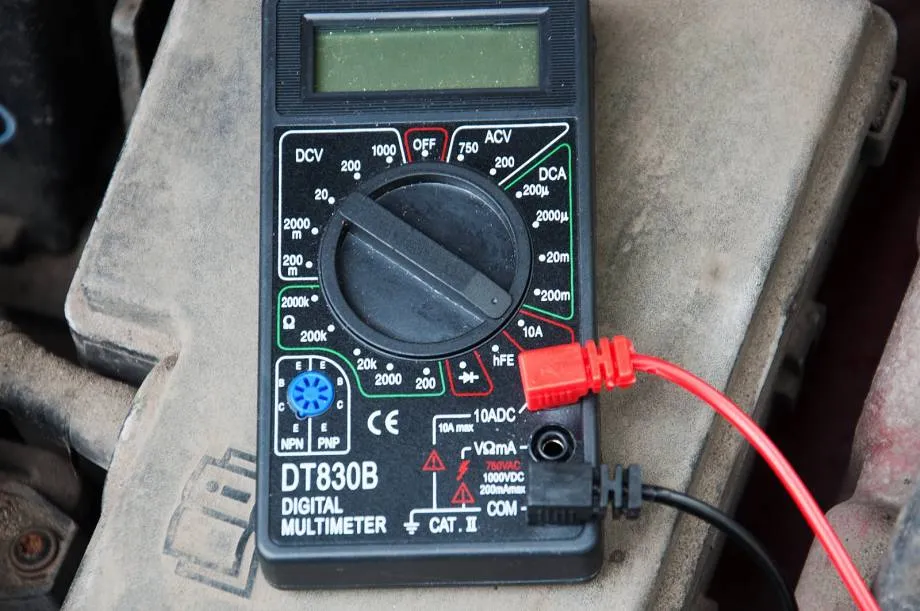

Подключаем щупы

В комплектацию мультиметра входят два заостренных металлических стержня. Как правило, они до половины спрятаны под изоляционным пластиковым покрытием. Каждый из них подсоединен к проводу, который заканчивается штекером. Через него щуп можно подключить к различным портам на приборе.

Таких приемных разъемов мультиметр имеет четыре:

Общий (com).
Напряжение и сопротивление (V/Ω).
Сила тока (mA).
Сила тока свыше 200 mA (20 A max).

Щупы отличаются друг от друга только цветом. Один из них красный, другой – черный. При любых измерениях один из щупов всегда подключается к общему порту. И по негласному правилу для этих целей используют стержень с черной изоляцией. Но это не принципиально, хотя все инструкции к приборам ориентированы именно на такую позицию.

Выбор гнезда для красного щупа зависит от поставленных задач. Например, чтобы измерить сопротивление мультиметром, его нужно подключить к второму гнезду, промаркированному символами – V/Ω. При этом на щупы пойдет постоянное напряжение

Поэтому важно запомнить, что на черном будет плюс, а на красном – минус

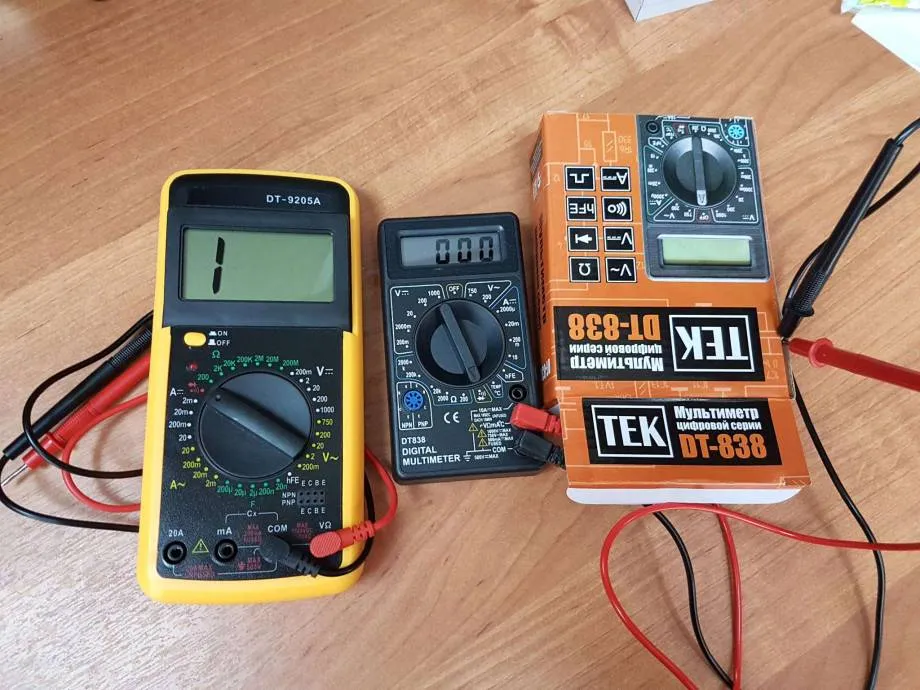

Выбирая для себя измерительный прибор настоятельно рекомендую проверить качество щупов. Для этого при включенном режиме на проверку сопротивления их нужно соединить друг с другом. Если данные на табло «скачут», то это говорит о плохих контактах. И такое устройство никогда не покажет точного сопротивления.

Правда, если в остальном прибор полностью устраивает будущего владельца (цена, интерфейс, удобность), то можно провести уже дома доработку. Поменять провода на более толстые с низким сопротивлением и добротно припаять их к стержням. Также подогнать разъемы портов под штекер.

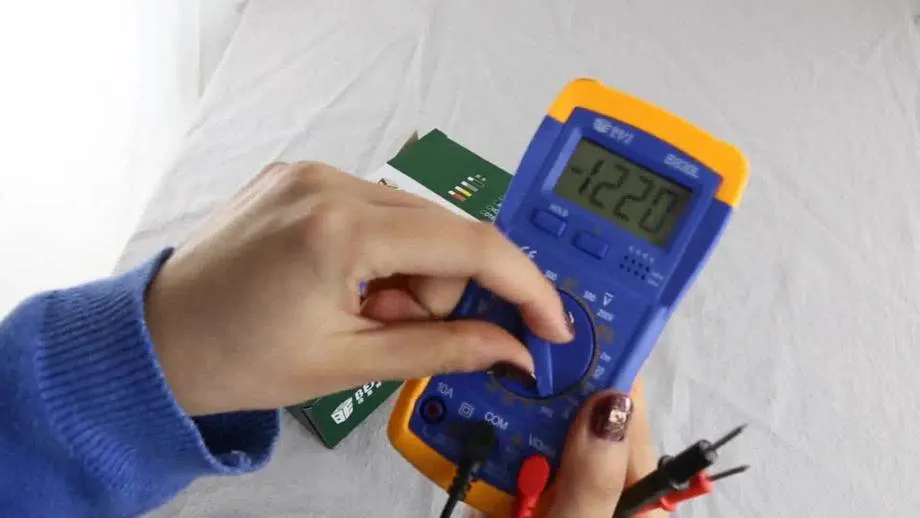

Выбираем диапазон

Я не буду описывать весь прибор, поскольку разговор идет только о сопротивлении. Поэтому скажу сразу, что переключатель режимов нужно установить на позиции, обозначенной символом – Ω. А вот чувствительность прибора придется выбирать самостоятельно. И для этого нужно обладать минимальными знаниями примерного сопротивления материалов.

Как правило, в секторе «Ω» присутствуют 5 позиций:

200;
2000;
20K;
200K;
2000K.

Но, если вы даже не догадываетесь, на какую из них установить переключатель, не беда. Это при неправильном замере силы тока можно сжечь прибор. А измеряя сопротивление на мультиметре, навредить ему невозможно.

Есть правило. Всегда выбирается наибольшая позиция, ближайшая к предполагаемой. А потом смотрят на дисплей. Если на нем показана «1», то значит мы завысили предположительное значение. Когда появилось два нуля перед какой-нибудь цифрой – значит занизили, и нужно подниматься по позициям.

А новичкам я советую действовать так. Переключатель устанавливается на отметке «2000К», а затем понижают настройки. Когда единица сменится на какие-то конкретные цифры, то это и есть искомый результат.

Последовательность действий при измерении

Рассмотрим, как замерить сопротивление мультиметром, совершая последовательные действия:

Щуп с черной изоляцией подключается к порту «com».
Красный – в разъем «V/Ω».
На переключателе выбирается самая большая позиция из сектора «Ω».

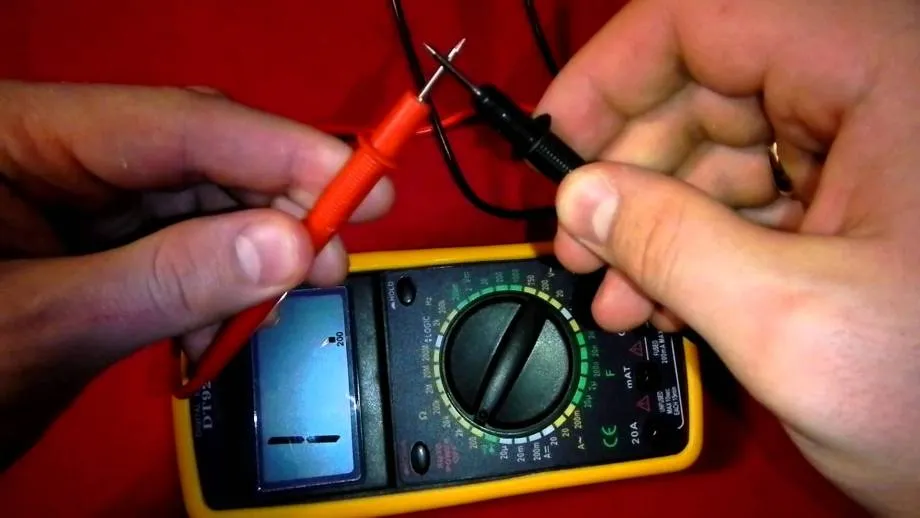

Щупы прикладываются друг к другу. Дисплей должен показать какое-нибудь мизерное значение.
Исследуемая цепь (элемент) обесточивается.
Щупами прикасаются к концам цепи.
Если на дисплее возникла единица, то понижают настройки и повторяют процедуру.

При измерении сопротивления полупроводников (диоды, транзисторы) всегда необходимо помнить о полярности. Например, на диоде черный щуп должен касаться катода, а красный – анода. А если при проверке резистора в любом диапазоне появляется только «1», то это говорит о сгоревшей детали. А когда в ней произошло межвитковое замыкание, то значения будут значительно ниже предполагаемых.

Что такое стабилитрон

Практически ни один стабилизатор напряжения не обходится без этого полупроводника. По внешнему виду его легко спутать с диодом. Узнавать, какой из элементов стабилизирует разность потенциалов, можно по маркировке. Диод Зенера (стабилитрон) имеет высокое сопротивление, до тех пор, пока не наступает пробой. Поданное обратное смещение вызывает пробой перехода, и ток начинает быстро увеличиваться, а сопротивление уменьшается в интервале от сотен Ом до его дольных величин. Такой режим работы даёт возможность с определённой точностью поддерживать неизменное значение напряжения на элементе.

Советуем изучить Неполярный конденсатор

Главная задача полупроводника – выполнять стабилизацию напряжения. Выпускают в серию детали, рассчитанные на поддержание от 1,8-400 В. Включение радиодетали в схему выполняется параллельно нагрузке.

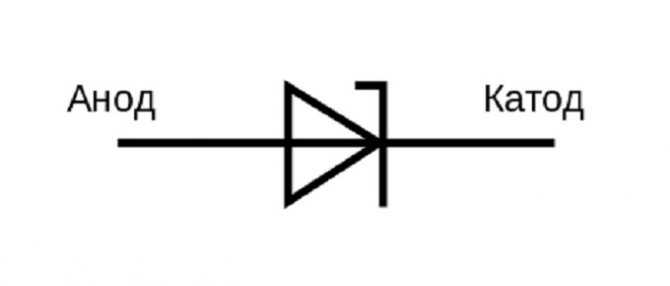

Условное графическое обозначение элемента

Внимание! Двухполюсник имеет выводы: катод и анод. Если рассматривать область p-n перехода, то вывод, подключенный к p-области, это анод, а к n-области – это катод. Полупроводниковые элементы, которые составлены из двух встречно направленных стабилитронов, называют двусторонними (двуханодными)

Полупроводниковые элементы, которые составлены из двух встречно направленных стабилитронов, называют двусторонними (двуханодными).

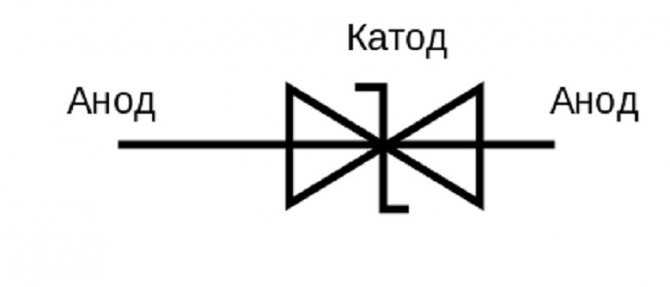

Двусторонний стабилитрон

Классификация этих двухполюсников по функциональному назначению выглядит следующим образом:

детали общего применения (дискретные), по мощности: 0-0,3; 0,3-5; 5-10 Вт и выше;
прецизионные элементы, имеющие в своей структуре сложную микросхему (скрытая структура);
ограничительные стабилитроны, предназначенные для подавителей помех.

Последние предназначены для кратковременного пропускания импульсного тока величиной до сотни ампер. Длительная работа с большими токами вызывает перегрев детали и тепловой пробой.

Внимание! Кремниевый диод (стабилитрон), включенный в схему в обратном направлении, имеет три варианта пробоя: туннельный, лавинный и вызванный тепловой неустойчивостью. Их конструкция подразумевает наступление первых двух пробоев до того, как произойдёт тепловое разрушение перехода. Схема включения и вольт-амперная характеристика (ВАХ) Zener diode

Схема включения и вольт-амперная характеристика (ВАХ) Zener diode

Подготовка Омметра для измерений

Ремонт электропроводки, электротехнических и радиотехнических изделий заключается в проверке целостности проводов и в поиске нарушения контакта в их соединениях.

В одних случаях сопротивление должно быть равно бесконечности, например сопротивление изоляции. А в других – равно нулю, например сопротивление проводов и их соединений. А в некоторых случаях равно определенной величине, например сопротивление нити накала лампочки или нагревательного элемента.

Внимание! Измерять сопротивление цепей, во избежание выхода из строя Омметра, допускается выполнять только при полном их обесточивании. Необходимо вынуть вилку из розетки или вынуть батарейки из отсека. Если в схеме есть электролитические конденсаторы большей емкости, то их необходимо разрядить, замкнув выводы конденсатора через сопротивление номиналом около 100 кОм на несколько секунд

Если в схеме есть электролитические конденсаторы большей емкости, то их необходимо разрядить, замкнув выводы конденсатора через сопротивление номиналом около 100 кОм на несколько секунд.

Как и при измерениях напряжения, перед измерением сопротивления, необходимо подготовить прибор. Для этого нужно установить переключатель прибора в положение, соответствующее минимальному измерению величины сопротивления.

Перед измерениями следует проверить работоспособность прибора, так как могут быть плохими элементы питания и Омметр может не работать. Для этого нужно соединить между собой концы щупов.

У тестера стрелка при этом должна установится точно на нулевую отметку, если не установилась, то можно покрутить ручку «Уст. 0». Если не получится, надо заменить батарейки.

Для прозвонки электрических цепей, например, при проверке электрической лампочки накаливания, можно пользоваться прибором, у которого сели батарейки и стрелка не устанавливается на 0, но хоть немного реагирует при соединении щупов. Судить о целостности цепи будет возможно по факту отклонения стрелки. Цифровые приборы должны тоже показывать нулевые показания, возможно отклонение в десятых долях омов, за счет сопротивления щупов и переходного сопротивления в контактах подключения их к клеммам прибора.

При разомкнутых концах щупов, стрелка тестера должна установится в точку, обозначенную на шкале ∞, а в цифровых приборах, мигать перегрузка или высвечиваться цифра 1 на индикаторе с левой стороны.

Омметр готов к работе. Если прикоснуться концами щупов к проводнику, то в случае его целостности, прибор покажет нулевое сопротивление, в противном случае, показания не изменятся.

В дорогих моделях мультиметров есть функция прозвонки цепей со звуковой индикацией, обозначенная в секторе измерения сопротивлений символом диода. Она очень удобна при прозвонке низкоомных цепей, например проводов кабеля витых пар для Интернета или бытовой электропроводки. Если провод цел, то прозвонка сопровождается звуковым сигналом, что освобождает от необходимости считывать показания с индикатора мультиметра.

Общие сведения о сопротивлении

В науке понятие сопротивление обозначает физическую величину характеризующую способность проводника препятствовать прохождению электрического сигнала, протекающего в нём.

Сопротивление в цепи переменного тока называется импеданс, а в электромагнитном поле — волновым. Существует и элемент электрической сети — резистор, который часто называется сопротивлением. Единицей измерения физической величины является Ом. На схемах и в литературе обозначение сопротивления выполняется латинской буквой R.

Наиболее востребованной является проверка сопротивления мультиметром именно резистора или переходов полупроводниковых приборов, в то время как для измерения волнового параметра кабеля используются специальные приборы, например, осциллограф или LC-метр.

Значение импеданса резистора указывается на его корпусе способом нанесения цифр или полосок. Фактическое сопротивление резистора, даже исправного, может отличаться от номинального на значение допускаемого отклонения. Вся проверка сводится к измерению тестером величины сопротивления и сравнения результата с заявленным.

При проверке электрических объектов особое значение имеет измерение сопротивления изоляции проводов. Обычно показания снимаются относительно фазового проводника и поверхности его изоляции. Применяемый для этого измерительный прибор называется мегомметр.

Меряем сопротивление

Это наиболее простая и пожалуй, самая востребованная в быту функция мультиметра. Для того чтобы померить сопротивление переводим стрелку в раздел Ω и выбираем необходимую нам уставку.

Важно. Перед тем как мерить сопротивление, обязательно просмотрите что на элементе нет никакого напряжения

Иначе функция измерения сопротивления мультиметра выйдет из строя.

После этого прислоняем концы к измеряемому элементу и смотрим какое сопротивление он дает. Если вы увидели надпись OVER то значит уставка крайне мала и требуется переместить стрелку на диапазон выше.

https://youtube.com/watch?v=mL7XNOpDoRI

Проверка функционирования

Проверяется наличие нагара, почернения или механических повреждений. Если что-либо из этого присутствует – варистор нужно заменить. В противном случае выпаять хоть один вывод.

Без выпаивания контактов измерить сопротивление варистора не получится, так как он соединен параллельно со всей схемой устройства или каким-нибудь его модулем. Поэтому вместо определения сопротивления варистора будет измеряться, в лучшем случае, общее сопротивление всего устройства.

Для выпаивания вывода необходим паяльник, оловоотсос, круглогубцы. Паяльником прогревается площадка вокруг вывода. Оловоотсосом откачивается расплавленный припой. Круглогубцами вынимается вывод варистора из платы.

Затем начинается непосредственная проверка варистора мультиметром или омметром. Переключатель режимов работы устанавливается в положение «измерение сопротивления». Выбирается самая большая шкала измерений (200МОм).

Щупы присоединяются к выводам варистора. Измеряется сопротивление. Затем щупы меняют местами и фиксируют второе значение измеренного сопротивления.

В некоторых устройствах последовательно с варистором стоит предохранитель. Тогда достаточно вынуть его и получим вариант с одним свободным контактом. Выпаивать ничего не нужно.

Дальше следует использовать мультиметр, а как проверяется варистор и проводятся измерения, было описано выше.

Порядок тестирования

Резисторы могут иметь различный вид, но у стандартных моделей присутствует линейная ВАХ. Проверка устройства состоит из трех этапов:

Осмотр внешнего состояния прибора.
Тестирование детали на обрыв.
Сравнение показателей с номиналом.

Два первых пункта не составляют труда при выполнении, а с последним этапом проверки резистора мультиметром могут возникнуть трудности. Проблема заключается в определении номинального значения сопротивления. С принципиальной схемой узнать показатель несложно. Но многие современные приборы не снабжены сопутствующей документацией с техническими характеристиками. В этом случае можно определить значение номинала при помощи маркировки.

Мультиметры могут быть цифровыми и стрелочными. Последние работают без дополнительного питания, наподобие микроамперметра. Делители напряжения переключаются вместе с шунтами в определенные режимы для измерения. Цифровые модели отображают на дисплее различие между полученной величиной и эталоном. Этот тип приборов нуждается в источнике питания, который обеспечивает точность замеров, снижающуюся при разрядке батареи. Эти устройства применяются для определения состояния радиодеталей.

Что может пригодиться

Резистор – надежная деталь. Обычно он не выходит из строя, если прибор эксплуатировался правильно: не подвергался воздействию жары, влаги, других неприятных для схем условий. Для экономии времени тестирование элементов схемы начинают не с определенного резистора, так как он редко выходит из строя, а с других радиодеталей. Например, чаще перегорают полупроводники или индуктивности, поэтому начинать проверку рекомендуется с них. Это поможет сэкономить время.

Порядка, в котором следует проверять те или иные схемы, не существует. Вы можете начинать с любого элемента, который кажется вам подозрительным или находится ближе. Резисторы могут иметь определенные отклонения от номинала. Их требуется знать: обычно эти параметры указываются заводом-изготовителем. Чем меньше отклонения, тем точнее сделана деталь, значит, ее стоимость будет выше.

Несмотря на то, что проверить резистор мультиметром достаточно легко, следует знать следующее:

перед началом работы с прибором внимательно изучите инструкцию к нему, производители часто совершенствуют мультиметры, меняют их функционал и управление;
узнайте технические характеристики мультиметра;
проверьте, правильно ли выставлены настройки;
проверьте, в каком состоянии батарейки.

Реальная величина сопротивления элемента может значительно отличаться от заявленной, так, например, допустимое отклонение в большую или меньшую сторону может составлять до 10%.

Для того чтобы узнать исходные данные детали, которая проверяется, рекомендуют воспользоваться схемой, прилагаемой к прибору. Если показания мультиметра сильно отличаются от положенного для проверяемого резистора, то, скорее всего, перед вами либо несправный прибор, либо резистор, сопротивление которого является крайней формой отклонения от нормы. Сопротивление резистора наносят на его корпус. Если на нем написано 150 Ом, а ваш мультиметр показывает 165, не стоит пугаться. Это нормальное расхождение данных, так как характеристика имеет допустимые отклонения.

Универсальная таблица цветов

Существует универсальная таблица цветов, которая позволяет проводить быстрый расчет номиналов каждого резистора при необходимости.

При создании подобной таблицы выделяют следующие поля:

Цвет кольца или нанесенной точки. При этом, указывается как название, так и приводится пример.
В зависимости от того, каким по счету стоит цвет, есть возможность перевести цветовую кодировку в числовое значение. Это необходимо при создании схемы для условного обозначения номиналов.
Множитель позволяет провести математическое вычисление того, какое сопротивление имеет рассматриваемый вариант исполнения.
Также, практически для каждого цвета имеется поле, которое обозначает максимально отклонение от номинала.

Стоит помнить, что каждый цвет может обозначать цифру в маркировке, значение множителя или максимальное отклонение.

Примеры

Пример 1:

Использование подобной таблицы рассмотрим на следующем примере: коричневый, черный, красный, серебристый. Чтение колец проводим слева на право, получаемое значение всегда кодируется в Омах.

Согласно данным из таблицы, проводим следующую расшифровку:

Коричневый цвет в первом положении обозначает как цифру, так и множитель. В этом случае, цифра будет равна «1», а множитель «10». Стоит отметить, что в первой позиции не могут использоваться следующие цвета: черный, золотистый или белый.
Второй цвет означает номер второй цифры. Черный означает «0» и он не используется при расчетах. Имея подобные данные, можно сделать вывод, что резистор имеет буквенно-числовую маркировку 1К0.
Третий цвет определяет множитель. В нашем случае он красный, множитель у этого цвета «100».
Последний цвет означает максимальный допуск по отклонению, и серебристый цвет соответствует 10%.

Используя таблицу, можно сказать, что рассматриваемый резистор имеет маркировку 1К0 и значение сопротивления 1000 Ом (10*100) или 1 кОм, а также допуск 10%.

Пример 2:

Еще одним более сложным примером назовем расчет номинальных значений следующего резистора: красный, синий, фиолетовый, зеленый, коричневый, коричневый. Данная маркировка состоит из 6 колец.

При расшифровке отмечаем следующее:

1 кольцо, красное – число «2».

2 кольцо, синее – число «6».

3 кольцо, фиолетовое – число «7».

Все числа выбираем из таблицы. При их сочетании получаем число «267».

4 кольцо имеет зеленый цвет

В данном случае обращаем внимание не на числовой значение, а множитель. Зеленый цвет соответствует множителю 105

Проводим расчет: 267*105=2,67 МОм.

5 кольцо имеет коричневый цвет и ему соответствует значение максимального отклонения в обе стороны 1%.

6 линия коричневая, что соответствует температурному коэффициенту в значении 100 ppm/°C.

Из вышеприведенного примера можно сказать, что провести расшифровку маркировки не сложно, и количество колец практически не оказывает влияние на то, насколько сложными будут расчеты. В рассматриваемом случае, резистор имеет сопротивление 2,67 МОм с отклонением в обе стороны 1% при температурном коэффициенте 100 ppm/°C.

Процедуру можно упростить, воспользовавшись специальными калькуляторами. Однако, не многие проводят вычисление 6 колец, что стоит учитывать.

Номинальные ряды резисторов можно назвать результатом проведения стандартизации номинальных значений. Постоянные резисторы имеют 6 подобных рядов. Также, введен один ряд для переменных номиналов и специальный ряд Е3.

На примере приведенного номинала проведем расшифровку:

Буква «Е» обозначает то, что проводится маркировка по ряду номинала. Эта бука всегда идет в обозначении.
Цифры после буквы означает число номинальных значений сопротивления в каждом десятичном интервале.

Существуют специальные таблицы с отображение номинальных рядов.

Для выявления стандартных рядов, был принят ГОСТ 2825-67. При этом, можно выделить несколько наиболее популярных стандартных рядов:

Ряд Е6 имеет отклонение в обе стороны 20%.
Ряд Е 12 имеет допустимое отклонение 10%.
Ряд Е24 обладает показателем максимально допустимого отклонения в обе стороны 5%.

Последующие ряды Е48 и Е96, Е192 обладают показателем отклонения 2%, 1%, 0,5% соответственно.

Измерение собственных индуктивности, емкости резистора

Будем предполагать вначале, имеем необходимые средства измерения. Тогда порядок действий установлен:

Берем генератор первой частоты. Например, 15 МГц. Параллельно сопротивлению включается переменная емкость (целая батарея). Номиналы конденсаторов (паразитной резистора, подобранной пользователем) складываются. Суммарная емкость образована переменной, собственной (резистора). Сформирован параллельный колебательный контур.
Последовательно включаем чисто активную нагрузку. Другой резистор схожего номинала. Выполненная мера формирует делитель напряжения. Дальнейшей регуляцией будем пытаться получить резонанс. Чтобы зарегистрировать факт достижения схемой заданного состояния, нужно обязательно собрать делитель.
Путем подбора номинала переменной емкости добиваемся резонанса системы. Крутим туда-сюда, тестером измеряем напряжение колебательного контура, вставив описанную выше приставку. Минимальная разница потенциалов указывает точку резонанса.
Запомним номинал переменной емкости. Традиционно присутствует ручка регулятора, шкала отсутствует. Посмотреть показания невозможно. Схему разберите, сохраняя настройки, измерьте номинал. Проще всего использовать мультиметр, снабженный соответствующей шкалой (F). В противном случае потребуется ряд косвенных замеров. Отдельная тема.
Повторяем опыт, беря другую частоту. Получая заметную разницу регистрируемых показаний. Величина расхождения характеризует полученный номинал переменной емкости. Цифры должны отличаться (обеспечение минимальной погрешности). Попытались, потерпели неудачу? Напрашивается вывод: собственной емкостью резистора пренебрежем в указанных условиях (очень мала). Индуктивность находим, пользуясь типичной формулой резонанса цепи: ω2 = 1 / LC.
Начинаем расчет, руководствуясь следующими соображениями: квадрат круговой частоты генератора (радиочастота, помноженная на два числа Пи) обратно пропорционален произведению собственной индуктивности конденсатора и сумме паразитной, переменной емкостей. Проведя измерение двух разных частот (допустим, 15, 7 МГц), можно получить два результата. Важны номиналы переменных емкостей. Если по формуле поделить квадраты круговых частот, получим: квадрат отношения обычных частот соотносится только с частным от емкостей, индуктивности сократятся.

Вот как это выглядит:

(f1/f2)2 = (C + C2) / (C + C1); f1, f2 — частоты проведения опытов (Гц), С – собственная емкость резистора; С1, С2 – переменные емкости, соответственно, первой и второй частот опыта. Пользуясь формулой, потрудитесь найти собственную емкость, идя проторенным путем, вычислите индуктивность резистора

Обратите внимание: важно найти непременно минимум напряжения. Способ сделать задуманное – отдельная тема разговора

Определение при помощи мультиметра

Перед измерением резистора необходимо визуально определить его целостность: осмотреть его на предмет обгоревшего внешнего покрытия — краски или лака, а также проверить надписи на корпусе, если они просматриваются. Определить номинал можно по таблицам рядов или цветовых кодов, после чего при помощи мультиметра можно замерить сопротивление.

Для прозвонки можно использовать простой измерительный прибор, например, DT-830B. В первую очередь необходимо установить переключатель измерений в режим проверки минимального сопротивления — 200 Ом, после чего соединить щупы между собой. Индикатор прибора при соединённых щупах должен показывать минимальное значение R, которое стремится к нулю, например, 0,03 Ома. После так называемой калибровки можно приступить к измерениям.
