Схема КМ
Рис. 7
- Силовые контакты МП
- Катушка, возвратная пружина, дополнительные контакты МП
- Кнопочный пост (кнопки пуск и стоп)
Рис. 8
Рис. 9

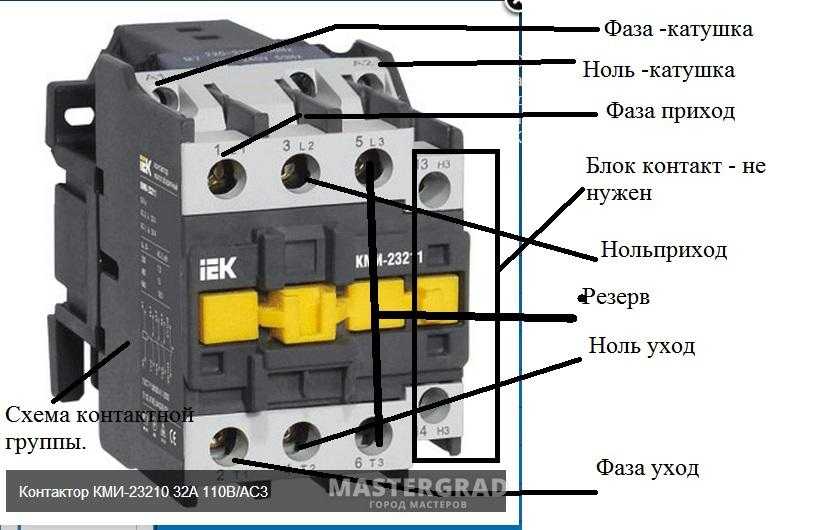

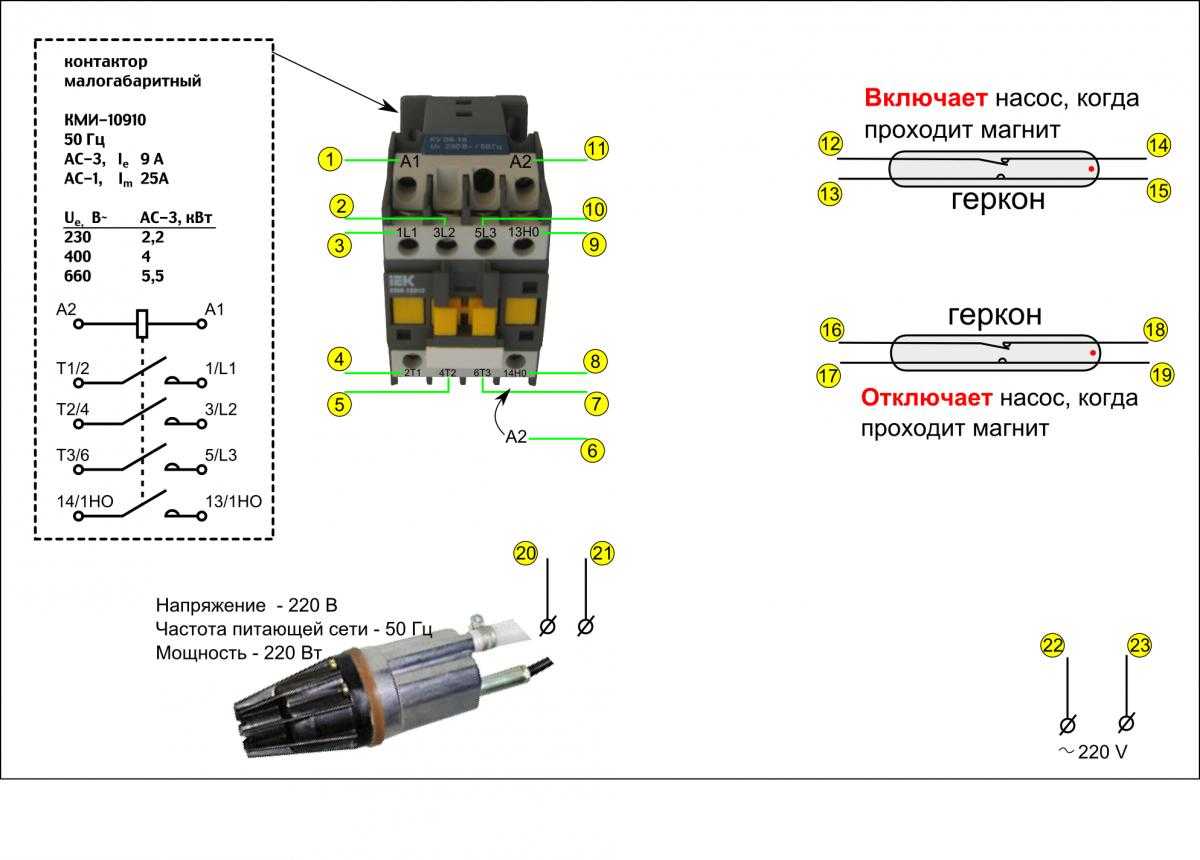

Схема подключения по факту с привязкой контактных групп к принципиальной схеме КМ
Рис. 10
Фазное подключение (220 В; ноль — фаза)
Принцип действия КМ и его катушки (на данной схеме рис. 10) аналогичный описанному выше. Одно из конструктивных отличий то, что дополнительный контакт расположен на траверсе в одном ряду с силовыми контактами.
Наглядные электрические схемы подключения электродвигателя с использованием магнитного пускателя (либо малогабаритного контактора)
Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В
Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. На рисунке это фаза B, но чаще всего это фаза С как менее нагруженная. Второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.
Читать также: Установка дневных ходовых огней своими руками
Схема подключения трехфазного двигателя через пускатель на 220 В
Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все три фазы.
Описание и назначение
Модульный фазный контактор – это устройство, которое используется для коммутации электрических цепей и их дистанционного управления. Его можно использовать как для постоянного, так и для переменного тока. В зависимости от марки и типа этого прибора его можно модернизировать по собственному усмотрению, дополняя реле, датчиками времени и другими приборами, управляющими электрическими проводниками.
Фото — ESB20-11
По типу работы существует несколько видов контакторов, но сейчас в основном используются электромагнитные модульные, т. к. они бесшумные при работе и не создают вибрация во время переключения режимов. Поэтому, в отличие от механических, их можно использовать в бытовых условиях, где большинство других коммутационных приспособлений восприимчивы к сильной вибрации.
Классификация модульных контакторов может производиться по количеству полюсов и техническим характеристикам. МК бывает:
- Однополюсный (Siemens, Hager, Аско);
- Двухполюсный (VS220 Elko, Legrand–Легранд, ТДМ);
- Трехполюсный (Merlin Gerin multi ST-103, VCA 63);
- Четырехполюсный (Eaton Moeller).
Также их можно различать по силе тока, износостойкости и области использования. Устройства предназначены для работы в условиях от 20 до 62 Ампер, выдерживают до нескольких миллионов циклов включения-отключения. Достоинства коммутационных модульных контакторов:
- Прибор полностью бесшумный, поэтому его можно устанавливать даже в квартирном щитке, не беспокоясь о дискомфорте;
- МК бывает однофазный и двухфазный, что позволяет подключить его к любой сети;
- Устройство оборудовано встроенный диодным мостом, который выпрямляет переменный ток;
- Простая инструкция по подключению и эксплуатации;
Фото — схема подключения
- Несмотря на небольшой амперметраж устройства, контактор можно использовать при высоких мощностях;
- Может использоваться, чтобы подсоединить ПЛЕН, для коммутации ТЭНов и многих других электроприборов;
- Небольшие размеры позволяют устанавливать его на din-рейку;
- Специальная рабочая схема позволяет после включения гасить помехи, возникающие в переменном магнитном поле, которые могут негативно влиять на общую работу коммутатора.
МК или КМ (сокращенно от «модульный контактор»), состоит из контактной и дугогасительной систем, набора дополнительных контактов и управляющего электромагнита. Принцип работы коммутатора основан на замыкании рабочих контактов под воздействием магнитного поля сети. Во время включения катушка устройства начинает насыщаться напряжением, металлический магнитный якорь прижимается к сердечнику, благодаря чему в зависимости от исходного положения прибора, начинают открываться или закрываться контакты. Такой пускатель обязательно должен иметь дополнительные контакты, которые управляют катушкой и включают реверсивный ход.
КМ63/2-32
При этом дугогасительная система выступает в роли своеобразного ограничителя при резком обрыве электрической дуги или скачке напряжения.
Стандартный комплект отопления
В стандартный комплект греющего потолка включены инфракрасные электронагреватели (греющая пленка ТМ, ЗЕБРА ЭВО-300 и т.п.), контактные провода, электрический щит с коммутационной аппаратурой и терморегуляторы. Количество терморегуляторов зависит от наличия температурных зон в пределах помещения, которые обслуживает отопительная система.
Каждый термостат рассчитан на определенную мощность и силу тока, превышать которые недопустимо. Это влияет на долговечность системы, ее эффективность и безопасность. К примеру, термостат Cewal RQ30 мы рекомендуем напрямую подключать при мощности до 1,5 кВт (7 А).
Когда в системе нужен модульный контактор
Рассчитывать мощность греющего потолка при максимальной нагрузке необходимо заранее. В случае превышения рекомендованной мощности нагрузки на группы пленочных электронагревателей более 10 А (установленная мощность 2,2 кВт) следует включить в цепь модульный контактор. Он будет выполнять в системе коммутацию групповых нагрузок.
В настоящее время рекомендует к использованию двухполюсные и четырехполюсные модульные контакторы фирмы IEK (КМ20-20, КМ40-40 и КМ63-40). Ниже (см. рисунок) представлена структура обозначения модульного контактора торговой фирмы IEK на примере КМ20-20.
Технические характеристики и типы КМИ
Стандартный контактор КМИ представляет собой электромагнитное устройство переменного тока, обеспечивающее коммутацию электроустановок и оборудования с силовыми цепями.
Каждая модель имеет условное обозначение КМИ-Х-ХХ-Х-Х, которое расшифровывается следующим образом:
- Первый символ Х означает пределы рабочего тока, которые составляют 1-9, 12, 12 А, 2-25, 32 А, 3-40, 50 А, 4-65, 80, 95 А и соответствуют конкретным группам приборов.
- Второй символ ХХ соответствует номинальному току категории АС-3 и означает несколько групп малогабаритных пускателей. 1-я группа – 9, 12 и 18 А, 2-я группа – 25 и 32 А, 3-я группа – 40 и 50 А, 4-я группа – 65, 80 и 95 А.
- Третий символ Х означает особенности конфигурации контактора. Например, цифра 1 соответствует аппарату без оболочки и без реверса.
- Четвертый символ Х указывает на количество дополнительных контактов. Цифра 0 – это 1 замыкающий контакт, цифра 1 – 1 размыкающий контакт. Цифра 2 соответствует 1-му замыкающему и 1-му размыкающему контакту.
В качестве основных параметров и технических характеристик можно отметить следующие:
- Величина номинального рабочего напряжения – 230, 400 и 660 вольт.
- Значение номинального напряжения изоляции – 660 В.
- Показатель номинального импульсного напряжения – 6 кВ.
- Номинальный рабочий ток – 9-95 А.
- Величина условного теплового тока – от 25 до 125 А.
- Показатели максимальной кратковременной нагрузки в течение менее 1 с для разных приборов составляют от 162 до 1710 А.
Существуют и другие характеристики устройств, указанные в технической документации, которые следует учитывать при выборе изделия.
Производителем IEK выпускаются устройства в широком ассортименте с различными параметрами и возможностью использования в различных электрических цепях. Среди них можно отметить три основные группы:
- Малогабаритные устройства ИЭК переменного тока 9-95 А. Используются для дистанционного управления различных промышленных электроустановок, в системах освещения и т.д.
- Контактор малогабаритный КМИ имеющий в конструкции тепловой рычаг. Он помещается в металлический или пластиковый корпус и применяется для коммутации трехфазных двигателей, работающим с напряжением до 400 вольт. При обрыве какой-либо фазы и возникновении перегрузок, данный прибой срабатывает и защищает цепь.
- Контактор КМИ, в котором имеется катушка, управляющая постоянным током. Используется в системах автоматического ввода резерва, на электростанциях и распределительных пунктах, в электрических сетях железных дорог и метро. В управляющей катушке нет пускового тока срабатывания.
Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В
Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. На рисунке это фаза B, но чаще всего это фаза С как менее нагруженная. Второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.
Схема подключения трехфазного двигателя через пускатель на 220 В
Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все три фазы.
Что означают сокращенные названия пускателей
Ниже приведены расшифровки условных обозначений и наименований популярных марок пускателей и контакторов ПМЛ, КМЭ, ПАЕ, ПМА.
По ним можно узнать, что означают те или иные цифробуквенные обозначения и как они расшифровываются.
Получается, что только из одного названия можно понять:
что это за изделие
какая у него функциональность
какие дополнительные возможности он в себе несет
Чтобы ознакомиться с каждым типом пускателя нажмите на соответствующую вкладку.

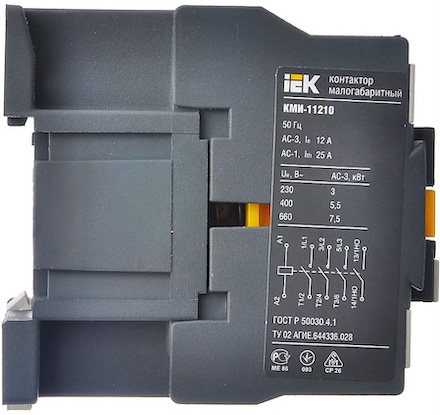

Однако помимо названия, очень много информации содержится на самом корпусе контактора.
Рассмотрим на примере двух изделий от IEK КМИ и Schneider Electric LC1D25 какие же надписи и обозначения наносят производители на корпуса, как они расшифровываются и что обозначают.
Лучшие модели автоматических предохранителей
Российские модели
Контактор
Завод с историей. Открылось предприятие еще в 1945 г. Выпускает как классические автоматы, так и приборы марки KEAZ Optima, в которых можно заметить уже новые мощности автомата и ноу-хау.
Производят автоматы и для переменного тока и для постоянного. Все мастера наладчики электрического оборудования отмечают хороший дизайн приборов и простоту их монтажа. Если вы выбираете, какие автоматы ставить в частном доме вам сюда.
DEKraft
Электрические автоматы под общим брендом DEKraft, выпускаются на российском предприятии «Delixi Electric». Эта продукция широко известна не только в России и СНГ но и за рубежом.
Правда, в Европе они больше известны по другим названием — Himel. В основном заводы «Delixi Electric» сконцентрированы в Китае из соображений снижения себестоимости конечной продукции.
Лучшие зарубежные компании
В нашей стране всё еще популярны зарубежные бренды. Считается что это более качественная и долговечная продукция. Поэтому в нашем обзоре представлена продукция и зарубежных производителей.
Эта ярко-красная аббревиатура хорошо известна профессиональным электрикам, благодаря широкой линейке автоматических выключателей от 0.5 до100 А.
Legrand
В каталоге французской компании можно выбрать автоматы серии DRX — соответствует нагрузке для промышленного применения и серии DX, RX, TX для бытового применения. Корпуса приборов в квартиру пылезащищенные.
Номинал по току от 6 А до 630 А, включая 125, 260, 320 и 400 А. Такой широкий диапазон позволяет подобрать предохранитель, как для бытовых нужд, так и для крупных производств.
Как устроен защитный автомат
В предыдущей статье мы разобрались с характеристиками автоматических выключателей, а сейчас полезем глубже. Я…
Параметры пусковых устройств
Для разнообразного предназначения выпускаются такие серии магнитных пускателей: ПА, ПМ, ПМА, ПМЕ, ПМЛ. Исходя из параметров нагрузки, выбор и применение данных устройств происходит по соответствию.
Магнитный пускатель серии ПМЛ
1.Величине электромагнитного пускателя – условный термин, характеризирующий допустимые продолжительные токи контактов главной силовой цепи. На данный момент имеются такие числовые обозначения величин и соответствующие им номинальные токи при напряжении 380В в рабочем режиме АС-3:
- «0» — 6,3 А;
- «1» – 10 А;
- «2» — 25 А;
- «3» — 40 А;
- «4» — 63 А;
- «5» — 100 А;
- «6» — 160 А;
- «7» — 250 А.
2.Режиму работы пускового устройства, определяющему характер коммутируемой нагрузки:
- АС-1, нагрузка только активная, или мало индуктивная;
- АС-3, запуск электродвигателя и его отключение при вращении;
- АС-4, тяжёлый запуск двигателя, отключение его на низких оборотах и при неподвижном роторе, торможение противотоком.
Величины магнитного пускателя и категории их применения
3.Рабочему (коммутационному) напряжению катушки реле, которое бывает таких значений:
- Переменное: 24; 36; 42; 110; 220; 380 В.
- Постоянное: 24В.
4.Количеству дополнительных контактов, имеющих такое обозначение латинскими буквами и кириллицей:
- Нормально разомкнутые (NO), (НО);
- Нормально замкнутые (NC), (НЗ).
Также существуют специальные, защёлкивающиеся на корпус пускателя приставки, дополнительно добавляющие несколько сигнальных контактов.
Магнитный пускатель серии ПМЛ с защелкивающейся приставкой
5.Степени защиты прибора:
- IP00 — открытые, устанавливаются в обогреваемых помещениях в закрытых электрощитах защищённых от попадания посторонних предметов, воды и пыли;
- IP40 – изготовляются в корпусе, применяются внутри не обогреваемых помещений, где имеется малое количество пыли в воздухе и исключено попадание воды на прибор;
- IP54 – выпускаются в корпусе, применение внутреннее и наружное в местах, защищённых от воздействия атмосферных осадков и прямой солнечной радиации.
6.Наличию теплового реле, обеспечивающего защиту подключённых цепей от продолжительных перегрузок.
7. Наличию реверса, конструктивно исполненного путём объединения в одном корпусе двух электромагнитных реле, имеющих по три контактных группы, с механической или электрической блокировкой одновременного их включения.
8.Классу износостойкости, означающему возможное количество надёжных коммутаций.
9.Дополнительным элементам управления.
Необходимое соответствие параметров
Поскольку правильный выбор электромагнитного пускателя является залогом успешной и бесперебойной работы подключаемых электроустановок, необходимо соответствие вышеописанным параметрам характеристик коммутируемой цепи, напряжения управления, схемы включения, типа окружающей среды. Важнейшим правилом является требование, чтобы ток нагрузки не превышал допустимого тока контактов.
Для подключения активной нагрузки (без двигателей) определённой мощности Р, силу протекающего тока I определяют из упрощённой формулы:
I=P/(√3*U) (А),
где U – напряжение сети, 380 (В), .
Соответственно полученному значению выбирают пусковое устройство с номинальным током не меньше расчётного ниже по таблице.

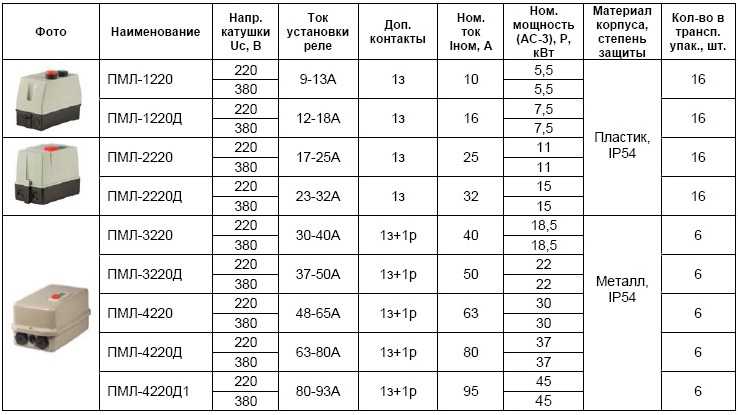

Таблица выбора магнитного пускателя
Схемы подключения магнитного пускателя с катушкой на 220 В
Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.
Кнопки могут быть в одном корпусе или в разных
С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.
Подключение пускателя с катушкой 220 В к сети
Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.
Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).
Сюда можно подать питание для катушки

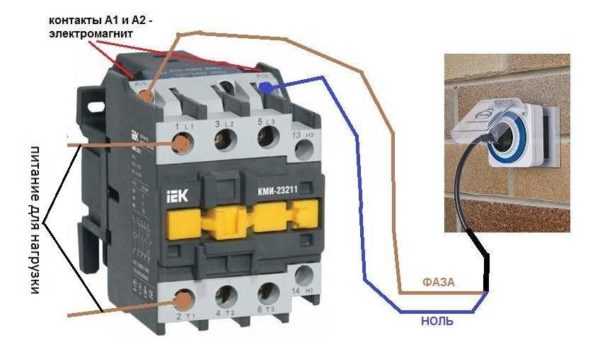

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.
Подключение контактора с катушкой на 220 В
Что означают сокращенные названия пускателей
Ниже приведены расшифровки условных обозначений и наименований популярных марок пускателей и контакторов ПМЛ, КМЭ, ПАЕ, ПМА.
По ним можно узнать, что означают те или иные цифробуквенные обозначения и как они расшифровываются.
Получается, что только из одного названия можно понять:
что это за изделие
какая у него функциональность
какие дополнительные возможности он в себе несет
Чтобы ознакомиться с каждым типом пускателя нажмите на соответствующую вкладку.
ПМЛКМЭПАЕПМА
Однако помимо названия, очень много информации содержится на самом корпусе контактора.
Рассмотрим на примере двух изделий от IEK КМИ и Schneider Electric LC1D25 какие же надписи и обозначения наносят производители на корпуса, как они расшифровываются и что обозначают.

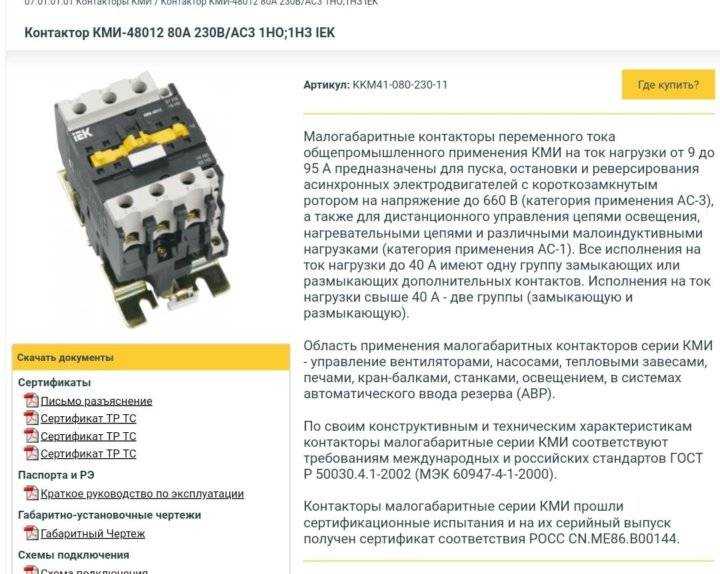

Контакторы серии КМИ
Нормативная и техническая документация
По своим конструктивным и техническим характеристикам контакторы серии КМИ соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.4.1,2002, МЭК60947,4,1,2000 и имеют сертификат соответствия РОСС CN.ME86.B00144. Контакторам серии КМИ по Обще- российскому классификатору продукции присвоен код 342600.
Условия эксплуатации
Категории применения: АС,1, АС,3, АС,4. Температура окружающей среды
– при эксплуатации: от –25 до +50 °С (нижняя предельная температура –40 °С);
– при хранении: от –45 до +50 °С.
Высота над уровнем моря, не более: 3000 м.
Рабочее положение: вертикальное, с отклонением ±30°.
Вид климатического исполнения по ГОСТ 15150,96: УХЛ4.
Степень защиты по ГОСТ 14254,96: IP20.
При подборе контакторов КМИ обращайте внимание на структуру условного обозначения
Основные технические характеристики
Технические характеристики силовой цепи
Технические характеристики цепи управления
Присоединение силовой цепи
Присоединение цепи управления
| Параметры | Значения |
| Гибкий кабель, мм2 | 1—4 |
| Жесткий кабель, мм2 | 1—4 |
| Крутящий момент при затягивании, Нм | 1,2 |
Технические характеристики встроенных дополнительных контактов
| Параметры | Значения | |
| Номинальное напряжение Uе , В | перем. тока | до 660 |
| пост. тока | ||
| Номинальное напряжение изоляции Ui , В | 660 | |
| Ток термической стойкости (t°≤40°) Ith , А | 10 | |
| Минимальная включающая способность | Umin , В | 24 |
| Imin , мА | 10 | |
| Защита от сверхтоков — предохранитель gG, А | 10 | |
| Максимальная кратковременная нагрузка (t ≤1 с), А | 100 | |
| Сопротивление изоляции, не менее, МОм | 10 |
Контакторы серии КМИ могут применяться для создания типовых электрических схем.
Электрическая схема реверсирования
Данная схема собирается из двух контакторов и механизма блокировки МБ 09,32 или МБ 40,95 (в зависимости от типоисполнения), предназначенного для исключения одновременного включения контакторов.
Электрическая схема «звезда — треугольник»
Данный способ пуска предназначен для двигателей, номинальное напряжение которых соответствует соединению обмоток в «треугольник». Пуск «звезда — треугольник» может быть использован для двигателей, пускающихся без нагрузки, или с пониженным моментом нагрузки (не более 50% от номинального момента). При этом пусковой ток при соединении в «звезду» составит 1,8–2,6 А от номинального тока. Переключение со «звезды» на «треугольник» должно производиться после того, как двигатель выйдет на номинальную частоту вращения.
Особенности конструкции и монтажа
Присоединительные зажимы обеспечивают надежное фиксирование проводников:
– для габаритов 1 и 2 – с закаленными тарельчатыми шайбами;
– для габаритов 3 и 4 – с зажимной скобой, позволяющей подсоединить контакт большего сечения.
Существуют два способа монтажа контакторов:
- Быстрая установка на DIN,рейку:
КМИ от 9 до 32 А (габариты 1 и 2) – 35 мм;
КМИ от 40 до 95 А (габариты 3 и 4) – 35 и 75 мм.
- Монтаж при помощи винтов.
Контакторы серии КМИ 3,го и 4,го габарита позволяют осуществлять крепление на 75 мм DIN рейку.
Контакторы серии КМИ 3,го и 4,го габарита снабжены отверстием для заземляющего болта.

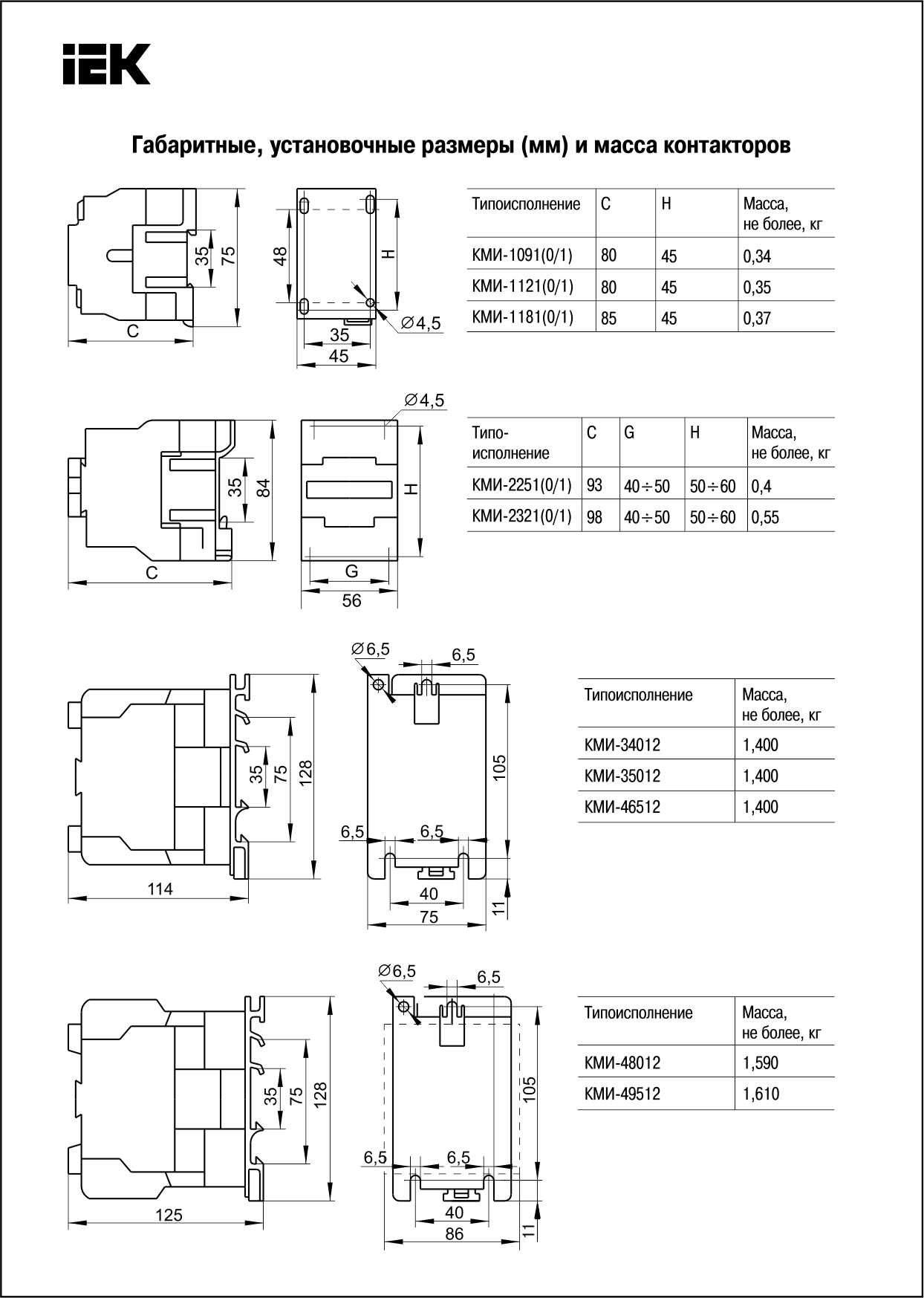

Габаритные размеры
| Типоисполнение | Размер, мм | ||
| В | С | D | |
| КМИ 10910. КМИ 10911 | 74 | 79 | 45 |
| КМИ 11210, КМИ 11211 | 74 | 81 | 45 |
| КМИ 11810, КМИ 11811 | 74 | 81 | 45 |
| КМИ 22510, КМИ 22511 | 74 | 93 | 55 |
Размеры
КМИ 23210, КМИ 23211
КМИ 34010, МИ 34011, КМИ 35012, КМИ 46512
КМИ 48012, КМИ 49512
Установочные размеры
Габаритные и установочные размеры контакторов КМИ при монтаже на 35 мм DIN рейку
| Типоисполнение | Размер, мм | ||
| С | B | D | |
| КМИ 10910, КМИ 10911 | 82 | 74 | 45 |
| КМИ 11210, КМИ 11211 | 82 | 74 | 45 |
| КМИ 11810, КМИ 11811 | 87 | 74 | 45 |
| КМИ 22510, КМИ 22511 | 95 | 74 | 55 |
| КМИ 23210, КМИ 23211 | 100 | 83 | 55 |
ТипоисполнениеРазмер, ммСDКМИ 34010, КМИ 3401113174КМИ 3501213174КМИ 4651213174КМИ 4801214284КМИ 4951214284
Габаритные и установочные размеры контакторов КМИ при установке на монтажную панель или монтажный профиль
| Типоисполнение | Размер, мм | |
| С | G | |
| КМИ 10910, КМИ 10911 | 80 | 35 |
| КМИ 11210, КМИ 11211 | 80 | 35 |
| КМИ 11810, КМИ 11811 | 85 | 35 |
| КМИ 22510, КМИ 22511 | 93 | 93 |
| КМИ 23210, КМИ 23211 | 98 | 98 |
| Типоисполнение | Размер С, мм |
| КМИ 34010, КМИ 34011 | 114 |
| КМИ 35012 | 114 |
| КМИ 46512 | 114 |
| КМИ 48012 | 125 |
| КМИ 49512 | 125 |
Технические характеристики на самом контакторе
Начнем с контактора от Шнайдер Электрик. На боковой грани указывается максимально возможная подключаемая к контактору мощность в лошадиных силах (HP — horsepower). Зависит данная мощность от питающего напряжения.
В ряде стран, лошадиные силы до сих пор применяются, хотя и есть рекомендации международной организации по метрологии о том, чтобы лошадиную силу исключить из употребления.
Далее указываются общие рекомендации по выбору автоматических выключателей или предохранителей.
надпись CB – Circuit Breaker относится к автоматам
Fuse – к предохранителям
Обязательно прописывается максимальное рабочее напряжение (а.с. max).
Cont. current – это длительный номинальный ток при категории нагрузки АС1.
Если говорить упрощенно, то категория АС1 – это нагрузка типа утюг или обыкновенный нагреватель.
AWG 6-14 Cu – показывает сечение проводов, которые можно подключать к контактам.
Измерение идет в западных единицах. Для того, чтобы узнать аналог нашего сечения в мм2, потребуется воспользоваться таблицей перевода AWG в мм2.
Torque 20lb.in – момент усилия, с которым допускается затягивать клеммы.
Более точные цифры в привычных единицах измерения, можно также найти в технических данных на сайте производителя, либо воспользоваться вот здесь специальной программой конвертером lb-in в Nm (ньютон-метры).
Lb-in расшифровывается как фунт на квадратный дюйм.
Качественные контакторы всегда имеют надписи о наличии сертификатов, которым соответствует данный механизм.
Ith-40А – условный тепловой ток в открытом исполнении. Проще говоря, это тот ток, который может через себя пропустить контактор при нормальных условиях окружающей среды.
Ui=690V – номинальное напряжение изоляции изделия.
IEC/EN 60947-4-1 – соответствие пускателя данному стандарту. ГОСТ Р50030.4.1-2012 – это наш модифицированный аналог этого стандарта.
Uimp=6kV – допустимое импульсное перенапряжение.
В отдельной табличке указываются возможные подключаемые к контактору мощности, в зависимости от питающего напряжения.
Мощности прописываются уже в киловаттах. У некоторых может возникнуть вопрос, почему такая разница в зависимости от напряжения.
Объясняется это просто. По большому счету, контактору все равно на какое напряжение рассчитана нагрузка. Самое главное, это величина тока, протекающего через его контакты.
Например, у вас есть напряжение 100В и ток 10А. Нагрузка в этом случае будет 1кВт.
А если напряжение будет в 2 раза больше, т.е. 200В, то при подключении той же нагрузки в 1кВт, через изделие будет течь ток в 2 раза меньше I=5А.
Поэтому, чем ниже напряжение, тем меньшей мощности нагрузку можно подключить к контактору
При этом, всегда обращайте внимание, для какого типа нагрузки указаны данные
Например в данной случае, мощности указаны для нагрузки AC3. Образец такой нагрузки – асинхронный двигатель.
JIS C8201-4-1 – это японский промышленный стандарт. Соответственно, здесь также прописывается возможные подключаемые к контактору мощности, в зависимости от питающего напряжения по данному стандарту.
Почему прописывается такой большой и странный набор напряжений? Потому что в различных странах разные стандарты, которые и определяют уровни силовых напряжений.
Например, в Японии в обычной розетке 100 вольт. А для мощных нагрузок применяется уже 200В.
Технические характеристики
У каждого отдельного модульного контактора свои рабочие параметры, поэтому предлагаем рассмотреть самые популярные модели Шнайдер Электрик, ИЭК (IEK), ABB (АВВ) и прочие.
Фото — габариты и характеристики моделей КМ, MT и MF
Schneider Electric iCT16A 1NO 1 NC:
| Сила тока, А | 6–16 |
| Частота, Гц | 50/60 |
| Работоспособность | 100 циклов в смену |
| Мощность коммутируемого устройства, Вт | 2,1 |
| Полюсность | 2 полюса |
| Приблизительная износостойкость | 200000(Переменный и постоянный ток) |
| Защита | IP20 |
| Климатическое исполнение | УХЛ, 40–70 °C |
Модульный электромагнитный контактор IEK КМ20-20 2P 20А 230В:
| Ток, А | 20 |
| Частота, Гц | 50/60 |
| Работа | 150 циклов в смену |
| Мощность, Вт | 2 |
| Полюсность | 2 полюса |
| Износоустойчивость | 300000 |
| Защита | IP20 |
| Температуры, °C | УХЛ, 40–70 °C |
Достоинством этой определенной модели является возможность быстрого переключения режимов, до 30 секунд независимо от напряжения сети. Кроме того контактор оснащен оптической системой оповещения и контроля, что повышает комфорт при эксплуатации. Небольшие размеры позволяют использовать коммутатор в стандартном бытовом щитке.
ABB, серия ESB (есть еще GHE и ES):
| Энергия, А/В/Гц | 20–63/230/50 |
| Корпус | Герметичный, защищен от проникновения твердых частиц |
| Работа | От 150 циклов |
| Мощность, Вт | От 2,2 |
| Количество полюсов | 2 |
| Долговечность | От 200000 |
| Защита | IP40 |
| Температуры, °C | УХЛ, 40–70 °C |
Это особенные контакторы (серия ESB-20-20, ESB-24, ESB-40-40, ESB-63), которые стоит отметить благодаря высокому уровню защиты. Помимо герметичности корпуса преимуществом сравнительно с многими другими моделями является безопасность эксплуатации (скажем, от касания или возгорания). Этот прибор под электромагнитным управлением, поэтому переключения осуществляются практически бесшумно.
ОПН ACTP 230В для CT — специальный контактор, применение которого в основном выгодно на производстве. Он обладает высокой мощностью коммутации, износостойкостью и прочими параметрами, которые необходимы для промышленного использования. Подключить устройство можно как к двухфазной сети, так и к трехфазной.
| Сеть, А/В/Гц | 25/230/60 |
| Потребление, ВА | 3 |
| Принцип установки | При помощи кабеля и зажимов 4 мм2 на рейку |
| Долговечность | 3 млн. циклов |
| Защита | IP40 |
| Климат | УХЛ, -40–70 °C |
| Корпус | Взрывозащищенный, герметичный |
Benedict R20-20 230:
| Номинальный ток, А | 20 |
| Коммутация | 300 циклов в час |
| Износоустойчивость | 1 х 10 6 |
| Напряжение, | 230 |
| Мощность, кВт | 4,6 |
| Диапазон температур | -40 до +60°C |
Dekraft МК-103-16 (КМ-103-16 EKF):
| Ток, мощность, напряжение, А/Вт/В | 16/4/230 |
| Механическая износостойкость | 30 000 |
| Диапазон рабочих температур | -5–40°C |
| Защита | IP 20 |
| Ток, А | 25 |
| Количество полюсов | 4, также 4 открытых мод. |
| Мощность, кВт | 12,5 |
| Износоустойчивость | 3 млн. |
| Сеть | Трехфазная |
TDM КМ63/4-63 4НО 63А 230В:
| Корпус | Пластиковый пожароустойчивый |
| Ток, А | 63 |
| Напряжение, В | 230 |
| Полюсность | 4 |
| Степень защищенности | IP20 |
Видео: подключение модульных контакторов
