Номинальный ток и напряжение питания катушки управления

Номинальный ток — наиболее значимый параметр, подбираемый по мощности потребителя. Главный вопрос: как правильно считать? Любой электродвигатель при запуске кратковременно выдает мощность, часто в 5-7 раз превышающую номинальную. Тем не менее такая нагрузка сохраняется долю секунды и на работу расцепителя не влияет

Исходя из этого, берем во внимание только номинальную мощность

Для определения номинала необходимо рассчитать I_n . В этом нам поможет формула из учебника по физике: In = P/(U √3xcosφ), где P — мощность (Вт), U — напряжение (В), а cosφ- коэффициент мощности двигателя.

Для наглядности рассмотрим конкретный пример: предположим, что у Вас трехфазный станок на 5,5 кВт c cosφ= 0,8 (данное значение записано в паспорте электрооборудования). При включении, по сети будет протекать:

5500Вт / (380Вx√3×30,8)= 10,6А.

К полученному значению еще необходимо прибавить 30% запаса, в итоге оптимальным номиналом будет 13А.

Например, если I_n будет равен 11,8А, ни в коем случае нельзя брать модель на 12А, иначе при увеличении мощности она сгорит.

Электропитание катушки управления подбирается по двум критериям: тип электротока (переменный или постоянный) и напряжение (от 12В до 440В — постоянный, от 12В до 660В — переменный при частоте 50 Гц и от 24В до 660В — переменный при 60 Гц). Существуют также универсальные модели с катушкой работающей и от переменного, и от постоянного тока.

Принцип действия

Работает такое многоконтактное электромагнитное реле следующим образом:

При помощи кнопки на управляющую катушку подается электрический ток с заданным напряжением;
Проходящий по виткам катушки ток приводит к намагничиванию Ш-образного неподвижного сердечника основания;
Намагниченный нижний неподвижный сердечник притягивает расположенный на подвижной траверсе магнитопровод, сжимая при этом упругую возвратную пружину;
В результате притягивания сердечника траверсы к магнитопроводу основания происходит замыкание ее подпружиненными контактами неподвижных силовых;
В результате попарного замыкания подвижными контактами траверсы неподвижных силовых контактов происходит включение нагрузки.

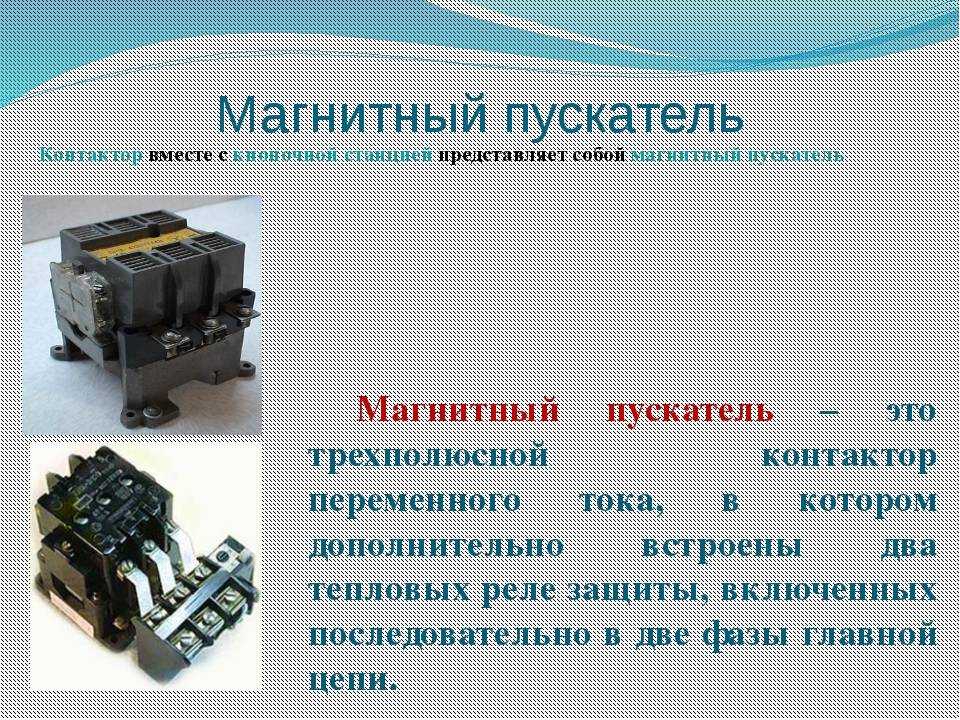

Магнитный пускатель ПМЕ-211

Отключение пускателя и, соответственно, подключенной к нему нагрузки происходит при прекращении подачи на управляющую катушку электрического тока: нижний сердечник размагничивается, перестает притягивать к себе верхний, вследствие чего траверса с контактами под действием разжимающейся упругой пружины разъединяет силовые контакты.

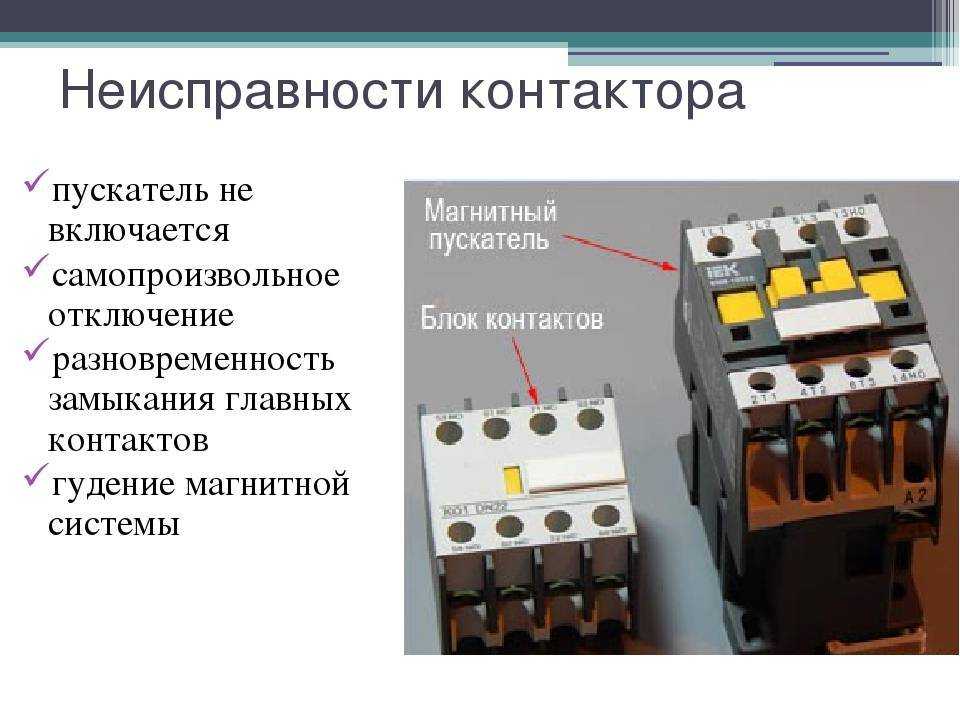

На заметку. В нормальных условиях исправный пускатель при включении и отключении издает одинаковые по продолжительности щелкающие звуки. Если устройство издает другие звуки, то возможны различные неисправности его внутренних компонентов.

Электромагнитный контактор

Простой электромагнитный контактор отличается от модульного способом коммутации, а именно – имеет электромагнитную катушку. Для организации питания потребителей используются блок-контакты. При включении контактора все контакты срабатывают одновременно.

Применение таких контакторов целесообразно для коммутации мощных или трехфазных электропотребителей: водяных насосов, токарного станка в мастерской и так далее.

Электромагнитный контактор также может быть установлен в домовом электрическом щите и управляться дистанционно, либо посредством сигналов от различных реле.

Список преимуществ электромагнитного контактораИсточник 400volt.ru

Наиболее часто такие контакторы можно встретить в системе водоснабжения с гидроаккумулятором. Блок-контакты настраиваются на нормально замкнутое состояние, при включении контактора скважинный насос подает воду в гидроаккумулятор. При достижении необходимого давления внутри гидроаккумулятора реле давления подает команду на отключение контактора. Процесс повторяется по мере расходования воды жильцами дома.

В зависимости от мощности, при отключении потребителя может наблюдаться искрение контактов, что пагубно влияет на их срок службы. Электромагнитный контакторы комплектуются дугогасительными камерами, благодаря чему становится возможным отключение потребителей под нагрузкой без риска образования высокотемпературной электрической дуги.

Технические характеристики на самом контакторе

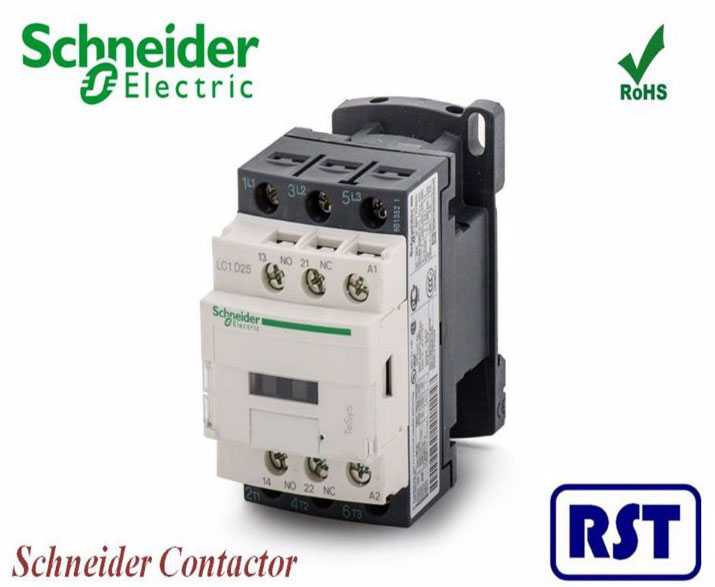

Начнем с контактора от Шнайдер Электрик. На боковой грани указывается максимально возможная подключаемая к контактору мощность в лошадиных силах (HP — horsepower). Зависит данная мощность от питающего напряжения.

В ряде стран, лошадиные силы до сих пор применяются, хотя и есть рекомендации международной организации по метрологии о том, чтобы лошадиную силу исключить из употребления.

Далее указываются общие рекомендации по выбору автоматических выключателей или предохранителей.

надпись CB – Circuit Breaker относится к автоматам

Fuse – к предохранителям

Обязательно прописывается максимальное рабочее напряжение (а.с. max).

Cont. current – это длительный номинальный ток при категории нагрузки АС1.

Если говорить упрощенно, то категория АС1 – это нагрузка типа утюг или обыкновенный нагреватель.

AWG 6-14 Cu – показывает сечение проводов, которые можно подключать к контактам.

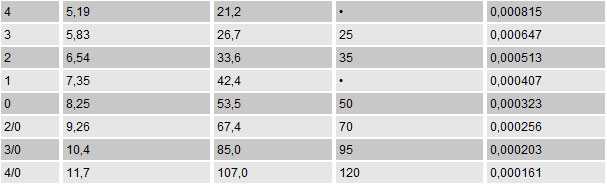

Измерение идет в западных единицах. Для того, чтобы узнать аналог нашего сечения в мм2, потребуется воспользоваться таблицей перевода AWG в мм2.Torque 20lb.in – момент усилия, с которым допускается затягивать клеммы.

Более точные цифры в привычных единицах измерения, можно также найти в технических данных на сайте производителя, либо воспользоваться вот здесь специальной программой конвертером lb-in в Nm (ньютон-метры).

Lb-in расшифровывается как фунт на квадратный дюйм.

Качественные контакторы всегда имеют надписи о наличии сертификатов, которым соответствует данный механизм.

Ith-40А – условный тепловой ток в открытом исполнении. Проще говоря, это тот ток, который может через себя пропустить контактор при нормальных условиях окружающей среды.

Ui=690V – номинальное напряжение изоляции изделия.

IEC/EN 60947-4-1 – соответствие пускателя данному стандарту. ГОСТ Р50030.4.1-2012 – это наш модифицированный аналог этого стандарта.

Uimp=6kV – допустимое импульсное перенапряжение.

В отдельной табличке указываются возможные подключаемые к контактору мощности, в зависимости от питающего напряжения.

Мощности прописываются уже в киловаттах. У некоторых может возникнуть вопрос, почему такая разница в зависимости от напряжения.

Объясняется это просто. По большому счету, контактору все равно на какое напряжение рассчитана нагрузка. Самое главное, это величина тока, протекающего через его контакты.

Например, у вас есть напряжение 100В и ток 10А. Нагрузка в этом случае будет 1кВт.

А если напряжение будет в 2 раза больше, т.е. 200В, то при подключении той же нагрузки в 1кВт, через изделие будет течь ток в 2 раза меньше I=5А.

Поэтому, чем ниже напряжение, тем меньшей мощности нагрузку можно подключить к контактору

При этом, всегда обращайте внимание, для какого типа нагрузки указаны данные

Например в данной случае, мощности указаны для нагрузки AC3. Образец такой нагрузки – асинхронный двигатель.

JIS C8201-4-1 – это японский промышленный стандарт. Соответственно, здесь также прописывается возможные подключаемые к контактору мощности, в зависимости от питающего напряжения по данному стандарту.

Почему прописывается такой большой и странный набор напряжений? Потому что в различных странах разные стандарты, которые и определяют уровни силовых напряжений.

Например, в Японии в обычной розетке 100 вольт. А для мощных нагрузок применяется уже 200В.

Специфические виды пускателей и схемы их работы

Помимо типичных задач, эти устройства, в силу своего функционала, могут использоваться и в более специфических условиях. Рассмотрим их кратко на примере тиристорного пускателя, взрывозащищенных коммутаторов типа ПВР-125р и ПВИ-250 В, подключения через контакторы терморегуляторов и организация АВР.

Тиристорные пускатели и схема их включения

Особенность данного типа пусковых реле состоит в том, что в них не используется метод прямого физического разрыва цепи. То есть, они являются бесконтактными и в принципе лишены ключевых недостатков привычных устройств (механического износа контактов, образования дуги и т.д.). Правильно включить электродвигатель можно на тиристорных устройствах ПТ, схема подключения которых выглядит следующим образом:

В цепи задействованы следующие элементы:

L1, L2, L3 – фазные провода (полюса),
ТА1, ТА 2 – трансформаторы тока,
R1, R 2 – резисторы,
VD1, VD 2 – транзисторы,
VS1…VS6 – тиристоры,
БУ – блок управления,
SB1, SB2 – кнопки «Пуск» и «Стоп».

Пускатели типа ПВР-125р и ПВИ-250 В

Электродвигатели используются не только в более-менее привычных нам условиях: к примеру, на различных горнодобывающих предприятиях, шахтах и т.п., где сохраняется потенциальная взрывоопасная обстановка, запыленность и прочие негативные факторы. Следовательно, исполнение пусковых устройств должно предусматривать подобные ситуации. В таких условиях находят применение релейные модули ПВР-125р и ПВИ-250 В(БТ).

Пускатель типа ПВР является реверсивным модульным блоком, который монтируется во взрывозащищенном корпусе. Он используется для ввода в работу трехфазных электродвигателей различно горнодобывающей техники, работающей в выработке угольных шахт. К ПВР предъявляются особые требования в части противодействия метану и пыли.

Пускатель ПВИ-250 В (БТ, Д) используется в таких же условиях, как и ПВР, но исходя из маркировки обладает еще и искрозащитой. Предназначен для включения и выключения двигателей шахтной техники. Через ПВИ-250 обеспечивается дополнительная защита от возможных коротких замыканий или перегрузок в сети.

Подключение терморегуляторов посредством пусковых реле

Теплый пол или обогреватель инфракрасного типа дополнительно комплектуются терморегуляторами, для поддержки необходимого температурного фона. Использовать их можно не только в бытовых, но и в промышленных масштабах. Примерная схема подключения такой системы, когда терморегулятор цепи подключают не напрямую, а через контактор, выглядит следующим образом:

Формирование АВР на пускателях

Еще одним случаем, когда востребовано использование коммутаторов, является обустройство систем АВР (аварийного ввода резерва). Таким образом повышается надежность электроснабжения, поскольку существует как минимум два его источника. Правильно организовать узел ввода на АВР можно по такой схеме:

Здесь можно видеть два источника питания (1 и 2), автоматические выключатели на каждой из линий (АВ1, АВ2), пускатели и их контактные узлы (ПМ1 и ПМ2). На случай, если источники электроэнергии не являются полностью независимыми (например, одна из линий идет от условного соседа), в схеме предусмотрено реле контроля напряжения РКН, которое выбирает гарантированную линию ввода.

Пусковые магнитные устройства являются одними из важнейших элементов для правильного ввода в работу электрооборудования, в частности, двигателей синхронного типа, в том числе и в опасных условиях шахт (речь идет о контакторах ПВР и ПВИ). Подключение может быть организовано по прямой, реверсивной и комбинированной схеме (звезда-треугольник). Кроме того, пускатели находят широкое применение и в других областях, где нет необходимости использования двигателей, например, для организации подвода питания к домовым сетям или к системам обогрева по терморегуляторам, по прямому или резервному источнику (АВР).

Конструкция и принцип действия

У классических магнитных контакторов есть несколько главных узлов: дугогасительная система, главные и дополнительные контакты, электромагнитная система.

Главные контакты отвечают за включение и отключения электрического тока. Их количество просчитывается исходя из характеристики пускателя. Главной особенностью их работы является подготовленность к частым включениям и отключениям. Если, к примеру, у кулачковых переключателей количество циклов не должно превышать 200, то в контакторах это число может быть более 500. Главные контакты бывают следующих видов:

Рычажного (работают по круговой траектории, поворотной);
Мостикового (работают по прямой линии).

Любым электромагнитным аппаратам, которые работают с большой силой тока, необходимо иметь специальные дугогасительные камеры. Эти детали способствуют гашению чрезмерной электрической дуги, которая может создавать помехи при работе.

Фото — принципиальная схема пускателя

Электромагнитной системой производится непосредственное управление другими механизмами. Независимо от типа, магнитная система помогает включать и отключать кинематическую схему другого (ведомого, управляемого) устройства. Она состоит из металлического сердечника, рабочей катушки и разнообразных соединяющих элементов. Данная часть устройства является наиболее хрупкой, именно от неё зависит качество и скорость работы.

В основном, низковольтные и высоковольтные пускатели рассчитаны на включение якоря в работу

Обратите внимание, внутри корпуса также как и снаружи присутствуют крепления. Этими защелкивающими деталями якорь контактора удерживается в определенном положении, образовывая замкнутую структуру

Это гарантирует бесперебойность работы.

Также контроль за работой системы осуществляют специальные пружины, которые можно отключить, если перестать подавать на них ток. Эти индивидуальные защелки иногда могут отключаться в зависимости от собственного веса.

Фото — импортные пускатели

Помимо основных элементов, пускатели также содержат дополнительные – это дроссели и т. д. Они нужны для управления отдельными основными контактами и для передачи блокирующего сигнала в контролируемые системы, например, сигнализация или освещение. В основном такие контакты воздействуют прямолинейно и выполнены по мостиковому типу. Они способны контролировать дополнительно ток свыше 20 ампер.

При воздействии дуги с этим блоком, она не исчезает полностью. При помощи специальных решеток, поток направленных частиц разбивается на множество небольших потоков, благодаря чему при поступлении тока на рабочие части, дуга сводится к нулю.

Фото — схема действия быстродействующего контактора

Контакторы (пускатели) электромагнитные

Следует внести немного порядка в терминологию. Часто путают пускатели и контакторы. Для некоторых это одно и то же, а некоторые говорят, что контактор – это просто большой мощный пускатель. Но насколько мощный – никто толком объяснить не может…

Раньше, во времена СССР, так оно и было. Теперь пускатели, которые выпускались или разрабатывались в те времена, так и называют пускателями (например, ПМЛ, который выпускается до сих пор на Украине), а новые и зарубежные модели называют контакторами.

Одни и те же устройства электрики называют пускателями, а продавцы – контакторами. Честно говоря, и мне привычней говорить именно пускатели.

Контакторы (пускатели) электромагнитные

Принцип работы

В отличие от коммутационных контактных агрегатов, контакторы могут проводить токи лишь номинально, поскольку они не предназначаются для отключения цепи (как пример: короткого замыкания).

При помощи дополнительной цепи тока осуществляется управление устройством, проходящего по индуктивной катушке с напряжением от 24 до 220-380 вольт. С целью увеличения безопасности при эксплуатации изделия, общая величина тока должна быть несколько ниже уровня рабочего тока в проходящих цепях. Контактор не обладает механическим ресурсом для сдерживания контактов в активном положении, поэтому при отсутствии направляющего потока напряжения на индуктивной катушке, он размыкает цепь. Для сдерживания цепи в активном положении применяется система «автоподхвата» с применением двух открытых контактов (пример: использование программируемого логического контроллера).

Схема контактора

до 650-660 В

Монтаж приспособления

Монтаж устройства лучше выполнять на твёрдой жёстко закреплённой поверхности в вертикальном положении. Неправильный монтаж зачастую приводит к ложным включениям, выключениям прибора. Ровная поверхность для монтажа не так подвержена сильным толчкам, вибрациям и ударам.

Конец одного проводника загибается в кольцо при соединении с контактным зажимом прибора. Если крепятся два проводника с одинаковым сечением, то концы крепятся по прямой с двух сторон от зажимного винта.

Если подключается медный провод, то концы нужно залудить. Перед подключением проводов из алюминия концы необходимо зачистить надфилем. Никакая смазка устройства не допускается.

Перед работой проверяется исправность подвижных элементов устройства, правильность соединения электрической схемы.

Если дополнительно устанавливается тепловое реле, то нельзя монтировать устройство рядом с тепловыми объектами, чтобы не подвергать его нежелательной нагрузке.

Схема подключения двигателя с реверсным ходом

Для работы некоторых устройств необходимо вращение двигателя в обе стороны. Смена направления вращения происходит при переброске фаз (надо поменять местами две произвольные фазы). В цепи управления также необходим кнопочный пост (или отдельные кнопки) «стоп», «вперед», «назад».

Схема подключения магнитного пускателя для реверса двигателя собирается на двух одинаковых устройствах. Желательно найти такие, на которых присутствует пара нормальнозамкнутых контактов. Устройства подключаются параллельно — для обратного вращения двигателя, на одном из пускателей фазы меняются местами. Выходы обоих подаются на нагрузку.

Сигнальные цепи несколько сложнее. Кнопка «стоп» — общая. Поле нее стоит кнопка «вперед», которая подключается к одному из пускателей, «назад» — ко второму. Каждая из кнопок должна иметь цепи шунтирования («самоподхвата») — чтобы не было необходимости все время работы держать нажатой одну из кнопок (устанавливаются перемычки на NO13 и NO14 на каждом из пускателей).

Схема подключения двигателя с реверсным ходом с использованием магнитного пускателя

Чтобы избежать возможности подачи питания через обе кнопки, реализуется электрическая блокировка. Для этого после кнопки «вперед» питание подается на нормально замкнутые контакты второго контактора. Аналогично подключается второй контактор — через нормально замкнутые контакты первого.

Если в магнитном пускателе нет нормально замкнутых контактов, их можно добавить, установив приставку. Приставки, при установке, соединяются с основным блоком и их контакты работают одновременно с другими. То есть, пока питание подается через кнопку «вперед», разомкнувшийся нормально замкнутый контакт не даст включить обратный ход. Чтобы поменять направление, нажимают кнопку «стоп», после чего можно включать реверс, нажав «назад». Обратное переключение происходит аналогично — через «стоп».

Прежде чем приступить к практическому подключению пускателя – напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».

Виды пускателей по назначению

Теперь приведу пару примеров пускателей – реальных схем.

Пускатель звезда-треугольник

Эта схема пускателя собрана на трех контакторах второй величины и служит для подключения электродвигателя по схеме “звезда-треугольник”. Вверху слева подается три фазы, внизу – три фазы уходит на питания двигателя. Красные провода – питание катушек контакторов и проверка работы. Защита (мотор-автомат) не показана.

реверсивный пускатель с мотор-автоматом

Здесь – пускатель реверсивный, на двух взаимно блокированных контакторах. Мотор-автомат защиты двигателя – справа.

Как выбрать производителя комплектующих для АВР?

В данном случае все зависит от вашего кошелька. Есть возможность выполнить его в трех ценовых категориях:

Бюджетный ценовой сегмент на китайских комплектующих.
Средний ценовой сегмент на отечественных и корейских производителях.
Высокий ценовый сегмент, выполненный на Европейских производителях.

Для себя я бы выбрал второй вариант, так как привык считать деньги, а качество КЭАЗ, или того же Hyundai никогда не подводило ни меня, ни моих клиентов.

Это интересно: Подключение зеркала с подсветкой и розеткой в ванной комнате — излагаем подробно

Действия при эксплуатации контакторов и магнитных пускателей

При подключении и эксплуатации данных видов приборов для обеспечения безопасности и исправности функционирования требуется соблюдение ряда правил:

Перед тем, как устанавливать устройство, надо ликвидировать смазочный слой с рабочих поверхностей и провести проверку того, насколько корректно отрегулированы приборы. Также надо исследовать кондицию электрических соединений.
Время от времени надо проверять кондицию контактной группы. Делать это нужно каждый раз после вырубания электротока в аварийном режиме, а также по прошествии 50 тысяч срабатываний.
Очищая поверхность контактов, нужно заботиться о том, чтобы не деформировать их. Также проверяется позиция разрывных контактов по отношению друг к другу.
У многополюсных контакторов тестируется параллельное замыкание для всех имеющихся полюсов.
Проверять величину зазора промеж контактов. Замена проводится при уменьшении наполовину (при наличии накладок – на 80%).

Обе группы приборов имеют определенные ограничения в отношении условий эксплуатации и сферы применения. Для корректной работы цепи нужно подобрать устройство, релевантное актуальным условиям.

Контакторы

Контактор — двухпозиционное устройство электромагнитного принципа, выполняющее дистанционное воздействие на включение и выключение электрических силовых цепей, в условиях обычного режима работы.

Принцип работы

Контакторы состоят из проводных катушек, в которых расположены сердечники, присоединенные к контактам замыкания (размыкания). Контакты замыкают (размыкают) цепь, которая пропускает ток. Медный (стальной) каркас упрочняет катушку и создает условия для охлаждения элементов.

Принцип работы контакторов заложен в двух действиях противоположного характера. На катушку поступает напряжение, вследствие чего, создается магнитный импульс, и подвижная часть сердечника начинает движение в сторону неподвижной части, и замыкает цепь, благодаря чему, в цепи появляется ток и включается электрооборудование. Когда подача энергии прекращается, сердечник, при помощи пружинной системы, возвращается в разомкнутое положение, что приводит к размыканию цепи и отключению оборудования.

Включаются и выключаются контакторы благодаря двум кнопкам «Пуск» и «Стоп» на панели кнопочного устройства. Замыкание контактов кнопки «Пуск» запускает процесс, описанный чуть выше, который приводит к замыканию силовых контактов и те остаются в замкнутом положении, даже после возврата кнопки в исходное положение. Такой эффект достигается, благодаря наличию, вспомогательных блок-контактов.

Системные цепи, имеют принципиальные отличия. Питание, поступающее на катушку, приходит с цепи управление, где ток не превышает 230 В. А цепь, которую замыкают контакты, называется силовой, так как она проводит ток, с силой, превышающей силу тока в цепи управления.

Область применения

Данные устройства, коммутируют цепи реактивной мощности и применяются в управлении электрическими двигателями, имеющими высокую мощность, а так же, в области инфраструктуры электрического транспорта.

Как подключить пускатель на 220V с кнопкой

Самая распространенная схема включения — однофазный потребитель с кнопочным стартом. Причем кнопки должны быть разнесены: отдельно «пуск», отдельно «стоп». Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей:

В нашем случае используется однофазный источник питания (220 V), разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель. Потребитель — мощный электродвигатель.

Нулевой кабель (N) подключается одновременно к электродвигателю и контактам управляющей цепи.
Кнопка (Кн2) «стоп» является нормально замкнутой: в отпущенном состоянии через нее протекает электрический ток.
Линия фазы (F) контролируется защитной схемой термореле (ТП), и подключается к входным рабочим контактам пускателя (ПМ1).
Пусковая электроцепь от фазы соединяется с обмоткой соленоида пускателя (ПМ) через замкнутые (без перегрева) контакты термореле (ТП-1).
Параллельно нормально разомкнутой кнопке (Кн1) «пуск», подключены контакты сервисной цепи магнитного пускателя (ПМ4).
При нажатии кнопки «пуск», через соленоид контактора течет электроток. Замыкаются контакты (ПМ1) — питание электродвигателя и (ПМ4) — питание соленоида пускателя. После отпускания кнопки «пуск», управляющая и силовая цепи остаются замкнутыми, схема находится в режиме «включено».
При перегреве линии, срабатывает термореле (ТП), нормально замкнутые контакты (ТП1-) разрывают цепь соленоида, контактор размыкается, потребитель отключен. Повторное включение можно выполнить после остывания термореле.
Для принудительного обесточивания потребителя, достаточно коснуться кнопки (Кн2) «стоп», цепь питания соленоида разомкнется, питание потребителя прекратится.

Такая схема клавишного подключения магнитного пускателя на 220 V позволяет безопасно пользоваться мощными электроустановками, и обеспечивает дополнительную защиту в случае перегрева линии по току. Например, если вал двигателя остановится под нагрузкой.

Упрощенная схема (без защитных устройств и термореле) на иллюстрации:

В этом случае управление соленоидом (соответственно и силовыми контактными группами) осуществляется двумя кнопками вручную.

При организации электронного поста управления, роль кнопок выполняют реле, подключенные к схеме, либо электрические системы (например, на тиристорах).

Читать также: Приспособление для высверливания болтов

В качестве бонуса, рассмотрим подключение с помощью розетки с таймером. В этом случае схема включения работает без кнопки «стоп». То есть, при наличии управляющего напряжения (от таймера), электроустановка работает.

Рейтинг лучших однополюсных моделей

EKF КМ 1P 16А 400/230В AC

Отличная модель отечественного производителя, которая пользуется широким спросом у профессионалов и обычных покупателей. Обладает отличным корпусом, который не пропускает влагу и пыль. Тип управляющей сети – AC. Максимальное напряжение – 400 В.

EKF КМ 1P 16А 400/230В AC

Достоинства:

Небольшая цена;
Эффективность;
Работает с высоким напряжением;
Известный производитель.

Недостатки:

Не обнаружено.

Schneider Electric iCT 1P 16А 230/220В AC

Отличное изделие французского производителя, которое подойдет для эксплуатации в домашних условиях. Обладает отличными техническими характеристиками и качественной элементной базой, которая позволяет использовать оборудование практически в любых условиях.

Средняя стоимость – 3 330 рублей.

Schneider Electric iCT 1P 16А 230/220В AC

Достоинства:

Надежность;
Эффективность;
Долговечность;
Простота эксплуатации;
Соотношение цены и качества сборки.

Недостатки:

Не обнаружено.

ABB ESB16-20N-06

Контактор этой фирмы разработан для качественной и безопасной коммутации различных электрических цепей или управления системами отопления. Напряжение катушки – 230 В, чего достаточно для домашней эксплуатации. Размещается в DIN-рейку и занимает там всего один слот. Тип используемых контактов стандартный – 2HO.

ABB ESB16-20N-06

Достоинства:

Надежность;
Долговечность;
Эффективная работа;
Сборка;
Простой монтаж.

Недостатки:

Не обнаружено.

Номинальный ток и напряжение питания катушки управления

Исходя из этого, берем во внимание только номинальную мощность

5500Вт / (380Вx√3×30,8)= 10,6А.

К полученному значению еще необходимо прибавить 30% запаса, в итоге оптимальным номиналом будет 13А.

Отличия контакторов от магнитных пускателей

Габариты, конструктивные особенности и защищенность

В состав контактора входит пара силовых контактов и объемные камеры для дугового гашения, что делает это устройство достаточно тяжелым и большим. По этим причинам, он не оборудуется корпусом, что делает его опасным для посторонних лиц и незащищенным от влаги. Поэтому, они монтируются в специальных местах, коими являются специализированные щиты или электрические шкафы. Имеют от 1 до 5 полюсов.

Магнитный пускатель, в отличие от контактора, имеет пластиковый корпус и трех — парные силовые провода, не имеет камер для дугового гашения. Корпус делает его безопасным и защищенным от влаги и позволяет использовать пускатели, даже под открытым небом, но отсутствие камер защиты от дуговых зарядов, не позволяет его использование в цепях с высокими мощностями и множественными коммутациями.

Производственный фактор

Важно знать, что слаботочные контакторы не выпускаются, а значит в слаботочных цепях, возможно, устанавливать только магнитные пускатели. Именно это обстоятельство, позволяет пускателям держаться на плаву в рыночном сегменте данной сферы

Назначение устройств

Несмотря на то, что пускатели отлично подходят для большинства электрических приборов, основным его назначением, являются трехфазные двигатели переменного тока. Пускатель выполняет функцию их запуска и отключения, а также предотвращает непроизвольный пуск. В принципе, пускатель обладает достаточно узконаправленной значимостью. Используются в сетях с напряжением до 380 В.

Контактор, в свою очередь, коммутирует, абсолютно все виды электрических цепей и применяется в конструкции сложносоставных схем, что делает его, практически универсальным. Мощные электродвигатели, цепи компенсации реактивной мощности и иные области электротехники, где присутствуют частые запуски и большие нагрузки, вот основные сферы применения контакторов. Используются в сетях с напряжением до 660 В.

Отличия реле от контактора

Реле от контактора отличаются лишь конструкцией и назначением, и разница иногда между ними слабо различима.

Как правило,

Реле не имеет дугогасительных камер.
Реле заключено в герметичный корпус.
Реле рассчитано на слабый ток и чисто активную нагрузку.
Реле имеет переключающие контакты, а значит нормально разомкнутые и замкнутые.
Реле не рассчитано на подключение реактивной трехфазной нагрузки.
Реле может иметь от 1 до 6 равнозначных контактов, а контактор обязательно имеет 3 силовых и (как опция) 1-2 слаботочных контакта.
Реле не имеет дополнительных функций и контактов, а контактор может быть дополнен приставками различной установки и назначения.
Реле устанавливается на панель, и легко может быть заменено лишь с помощью рук. Для того, чтобы заменить контактор, нужно обесточивать оборудование и использовать отвертку.
