Сборка электрощитка: монтаж счетчиков и автоматов на din-рейку

Монтаж своими руками

Монтаж электрощита навесного типа не вызывает трудности и справиться с задачей может даже новичок. По-другому дело обстоит с моделями, которые встраиваются в стену. Размещать щит необходимо в хорошо проветриваемом помещении, где к нему будет обеспечен свободный доступ. Уровень влажности в этом месте не должен превышать отметки в 60%.

Верхний край приспособления не должен располагаться выше 180 см от пола, поскольку в противном случае обслуживание затрудняется. От дверных проемов при монтаже стоит отступить не менее чем на 15 см. Для того чтобы сделать в стене отверстие, необходимо приложить к ней щиток и сделать разметку. После разметки посредством специального инструментария делается ниша. При этом необходимо периодически прикладывать короб к ней, чтобы определить места, нуждающиеся в исправлении. Когда отверстие готово, следует установить в него щиток, предварительно присоединив к нему крепления.

При помощи саморезов или шурупов планки прикрепляются к стене. Это делает конструкцию прочной. Часто после завершения этих этапов обнаруживается, что ниша по размерам превышает щиток и остается расстояние. Обычно его заполняют монтажной пеной или другим раствором для профессионального применения. Такая процедура добавит прочности и исключит возможность демонтажа.

После установки необходимо решить вопрос о выводе проводов из щитка. Именно для этого специалисты рекомендуют приобретать качественные модели со съемными крышками. Даже после проведения монтажных работ вывести все необходимые шнуры не составит труда. Навесные приспособления в этом плане более простые. Только в некачественных изделиях отсутствуют специальные отверстия под кабели и провода, но покупать их настоятельно не рекомендуется.

Благодаря изучению всех тонкостей устройства и монтажа электрощита возможно самостоятельно установить его в квартире или доме. При отсутствии минимальных знаний и навыков в этой области рекомендуется обратиться к специалистам.

Конечный монтаж

Шина нулевая на Дин-рейке

Распределительный щит для электропроводки в квартире или частном доме собирается после закрепления и проверки работоспособности модульных элементов. Электропитание снова отключают. Установленные на рейку детали помещают в корпус, закручивают шурупы (обычно по бокам, в центре).

Фиксируются основная и заземляющая нулевая шина

При укладке проводов собираются в пучки (важно не допускать скручиваний, переплетения). Защитные монтируются к шине РЕ

Последовательность включения должна соответствовать схеме электрического щита. Каждая шина маркируется (ноль, фаза, заземление).

Проводится контрольное сравнение получившейся конструкции с первоначальной схемой электрощитка.

Цена комплектации квартирных щитков

Расценки только на комплектующее модульное оборудование (автоматы, УЗО, реле напряжения, выключатели нагрузки) разных производителей для сборки всех вышеприведенных схем сведены в одну таблицу. Цены взяты из интернет магазинов и в вашем регионе могут существенно отличаться.

Наименование схемы	Производитель и цена
IEK	ABB	Legrand	Schneider	КЭАЗ
Схема №1	1700р	6700р	7300р	4300р	2100р
Схема №2	1600р	6600р	7200р	4200р	2000р
Схема №3	4200р	9200р	9800р	6800р	4600р
Схема №4	2400р	6900р	8100р	5100р	2700р
Схема №5	3400р	9700р	10300р	7500р	3700р
Схема №6	5900р	12200р	12800р	10000р	6200р

Все приведенные схемы являются лишь одним из множества вариантов компановки электрощитка в квартире. Целью статьи было показать их отображение в графическом виде и сделать примерное сравнение денежных затрат на модульное оборудование в том или ином исполнении. В каждом индивидуальном случае все должно просчитываться согласно нагрузкам, количества оборудования, физического места в распредщите и ваших финансовых возможностей.

Как всегда, здравствуйте.

Выдался свободный час, по итогам которого родился этот материал. Очень хотел назвать пост “Чем заняться, чтобы не думать о защите диссертации?”, однако этот заголовок не будет релевантен. Итак, сегодня хочу поговорить о бытовых благах. Крайне медленно, но верно движется обживание моей квартиры. Нет ни времени, ни денег, поэтому пока ущемляем себя голыми не штукатуренными стенами и бесплатным линолеумом. Не страшно. Всё временно.

Бытует мнение, что нет ничего более постоянного, чем временное. Частично соглашусь, но преобладающий фактор, по моему личному мнению — это то, что люди просто не стремятся что-то изменить. Причины у всех разные, но итог один. Стремление к чему-либо являет собой набор целей и желаний, сводящихся к упорядоченному плану действий. Тормозящие факторы, как правило — время, и деньги. Однако, и их можно включить в план.

Один из немногих важных принципов, который я усвоил в ВУЗе — любое действие должно быть досконально продумано и просчитано, иначе это брак. И даже на этапе разработки плана или проекта часто оказываются непродуманными некоторые вещи. А как было бы без плана.

С такими мыслями я стал изучать новую для меня тематику черновой электрики и распределения проводки. Имеющаяся проводка от застройщика никуда не годилась — от этажного щитка в квартиру приходили два вводных кабеля 3х1,5 мм2 (ТУ) на правую и левую часть квартиры, розетки и освещение — из одних и тех же коробок. Я просто не смог бы жить с мыслью, что где-то в стенах у меня творится такой бардак… Тут ещё вспомнил о записи одного из моих кумиров современности, Андрея Голубева. Загорелся идеей, прикинул бюджет, приуныл, но решил, что, всё-таки, “to be”… Начал изучение вопроса с основы основ — правил устройства электроустановок. В основном, нас интересует глава 7.1 — Электроустановки жилых, общественных, административных и бытовых зданий. Люблю, когда всё до мелочей оговорено. Далее в основном смотрел на готовые реализации и мастер-классы в ютубе. От Алексея Земскова узнал о существовании проходных и перекидных выключателей, никогда раньше не видел их.

Удобная и правильная электрика представляет собой полное отсутствие удлинителей, видимых хвостов проводов, розетки во всех необходимых местах в нужном количестве, при этом она не мозолит глаз. Кроме того, каждое помещение должно иметь свои группы освещения и розеток в распределительном щите и иметь защиту от поражения человека электрическим током. Теперь по порядку, как этого достичь.

С самого начала нам нужен точный план помещения с будущей мебелью и бытовой техникой, это позволит точно определить места установок всех розеток и выключателей. Я рисовал на бумаге на виде сверху, оговаривая каждую мелочь и учитывая все размеры. В итоге я насчитал порядка 60 розеток, 12 простых выключателей, 8 проходных, один перекидной, четыре TV-розетки, четыре HDMI-розетки, четыре LAN-розетки. План каждого помещения выглядел примерно так:

На этом же этапе стало ясно, что в квадратную кухню ну никак не вписывается холодильник. Я решил уронить стену и выстроить ее с нишей под холодильник. Это отодвинуло планы на электрику еще на пару месяцев, однако я смог заранее увидеть масштаб проблемы и решить ее радикально.

Дома должно быть безопасно. Все квартиры оборудованы электрощитками, которые защищают кабели от перегрузок, повреждений, электротехнику от поломок, возгорания, человека от ударов тока.

Конкретный автомат отвечает за свою линию проводов. Это позволяет узнать источник возникшей проблемы, например: отключение света, нерабочие розетки или отключившаяся техника

Чтобы не остаться без освещения из-за одной лампочки, важно распределить проводку в доме по уму

Как перенести электросчетчик при перепланировке | Невский простор

Перенос прибора учета электроэнергии – распространенная процедура во время перепланировки или ремонте дома, административного здания, магазина или другого сооружения. Можно ли поменять место установки счетчика без согласований и разрешений? Давайте разберемся.

Правила устройства электроустановок

Изменить место размещения прибора учета электроэнергии по желанию собственника квартиры, дома или нежилого помещения можно только, если перенос не будет противоречить ПУЭ, утвержденным приказом Минэнерго РФ от 8 июля 2002 г. N 204.

Для решения вопроса о переносе прибора учета электроэнергии необходимо обратиться с соответствующим письменным заявлением на имя начальника районного отделения энергосбыта. После этого на квартиру или в ваш дом приезжает специалист, который даст заключение о том, есть ли возможность переноса электросчетчика.

При наличии такой возможности и если это не противоречит требованиям Правил устройства электроустановок, специалистами организации, поставляющей вам электроэнергию, выполняются работы по изменению местоположения прибора учета.

Основные требования к местам установки электросчетчиков

Счетчики, согласно требованиям нормативных документов, должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0oС.
Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40oС, а также в помещениях с агрессивными средами.
Допускается размещение счетчиков в не отапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки.
При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20oС.
Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройств (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.
Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.
Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 — 1,7 м. Допускается высота менее 0,8 м.
Расчетные средства учета электрической энергии следует устанавливать на границах эксплуатационной ответственности между потребителями и электропередающей организацией: на вводах ВРУ, ГРЩ и на вводах низшего напряжения силовых трансформаторов ТП, мощность которых полностью используется потребителями зданий, а также на вводах в квартиры жилых зданий.
Расчетные методы учета электрической энергии должны быть установлены так, чтобы для контроля за уровнем потребления электрической энергии обеспечить техническую и физическую возможности бесперебойного доступа к ним ответственных работников Госэнергонадзора, поставщика электрической энергии, электропередающей организации и потребителя электрической энергии.

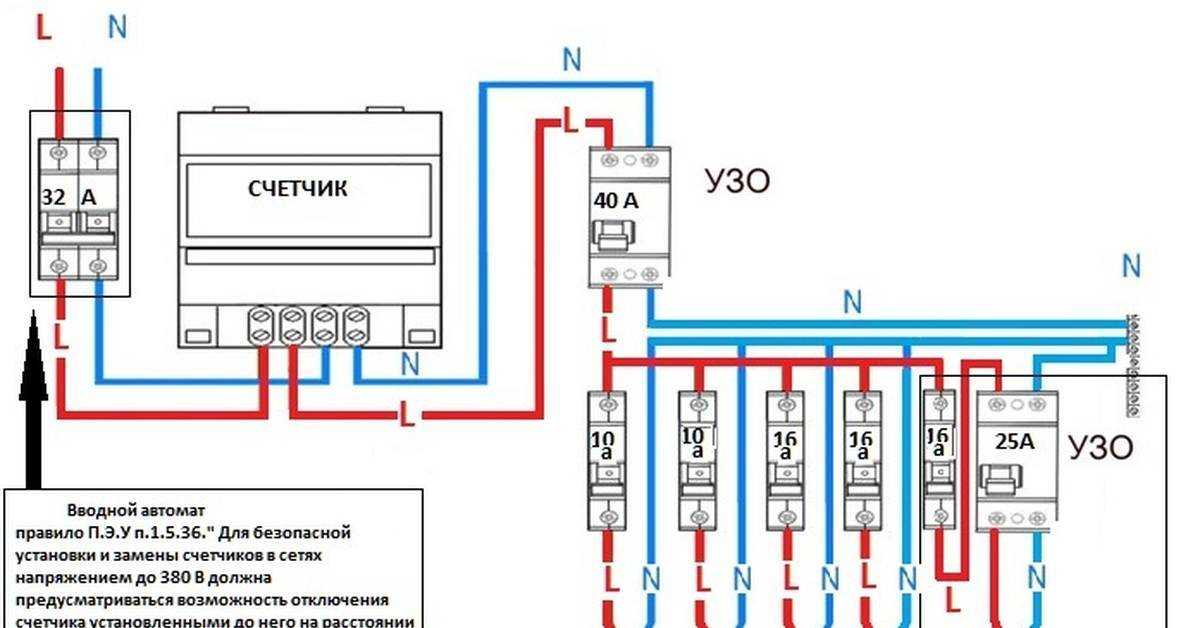

Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 метров коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

При изменении места установки электросчетчика необходимо внести корректировки в существующий проект электроснабжения здания.

Перепланировка системы электроснабжения

Если кроме смены места расположения счетчика вы хотите поменять электропроводку, ее схему и т.д., то стоит помнить, что согласно ПУЭ необходимо:

заменять двухпроводную электропроводку на трехпроводную;
установка дополнительных устройств возможна только с установкой оборудования, повышающего электробезопасность здания или помещения.

Если вы хотите увеличить возможности вашего помещения или здания с точки зрения электроэнергии, то вам потребуются дополнительные мощности, на получение и установку которых требуется согласование и разрешение из той же снабжающей организации.

Наша компания не только поможет в установке счетчика, но и спроектирует и согласует новую систему электроснабжения для ваших нужд. Также мы предоставляем услуги по паспортизации фасадов здания. Звоните!

Подробная инструкция по установке приспособления

Существует два типа щитков: устаревший и современный. В первом случае вкручиваются пробки с керамическими предохранителями, а во втором используются привычные нам автоматы и другие устройства защиты.

Первым делом необходимо создать специальную схему вашей сети, в котором будут указаны все группы электрики, оборудованные в вашем доме. Также сюда следует включить количество всех защитных устройств.
Подготавливаем отверстие в стене, если это встраиваемый щиток. Для навесных делаем специальные крепежи. Теперь помещаем корпус на подготовленное место и подсоединяем все элементы с кабелями электросети. Все защитные элементы крепятся на металлическую рейку.

Все крепежи надежно фиксируем, следим за тесным контактом проводников. Если есть возможность подключите заземление и УЗО.
Перед автоматическими выключателями, отвечающими за определенные группы обязательна установка главного автомата, который размыкает сеть всего помещения сразу.
После подсоединения всех деталей, их необходимо проверить. Лучше сделать это тестером или индикаторной отверткой. И только после этого подключать электричество.
Если на корпусе щитка нет предупреждающего знака, наклейте его самостоятельно. Без надобности открывать щиток запрещено, так как это большой риск получить электрическую травму.

Сборка электрощитков современного типа должна производится строго по инструкции.

Навесной электрощиток

Разделка кабелей внутри электрического щита

Специальным ножом с пяткой снимается верхняя изоляция с кабелей без повреждения собственного покрытия жил. Следует в первоочередном порядке сразу после разделки промаркировать каждый кабель заново, чтобы избежать путаницы. Лучше оставлять запасную длину провода, превышающую расстояние до крепления в коробе от входа в него примерно вдвое.

Инструкция для разделения кабелей:

Соблюдается порядок: с верхней части – слева направо, с нижнего левого угла – направо.
Снимается изоляция с края вводного кабеля.
Обматываются провода (5-10 см до конца) малярным скотчем, наносится маркировка.
Операции производятся для каждого кабеля.

Четвёртый этап: крепление щитка на стене

Здесь может быть 2 варианта – внутренний или внешний монтаж. В последнее время домашние мастера идут по более лёгкому пути, коим является внешнее крепление бокса. В этом случае заизолированный вводной, а также отходящие на квартиру или частный дом кабели заводятся внутрь, бокс выравнивается по уровню и фиксируется на анкерные болты.

Более сложным является внутренний монтаж, но только при условии отсутствия ниши под бокс в стене. Если же она есть, то собранный щиток помещается внутрь, так же с фиксацией на анкера, а после оставшиеся по бокам щели шпаклюются. Однако штукатурка – не главное на этом этапе. Здесь важнее подключить все отходящие на жилые помещения провода.

ФОТО: remontnik.ruЩиток зафиксирован и подключен, после чего все щели зашпаклёваны

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

– 3 фазы

– Напряжение: 380В

– Выделенная мощность: 15 кВт

– Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте – на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

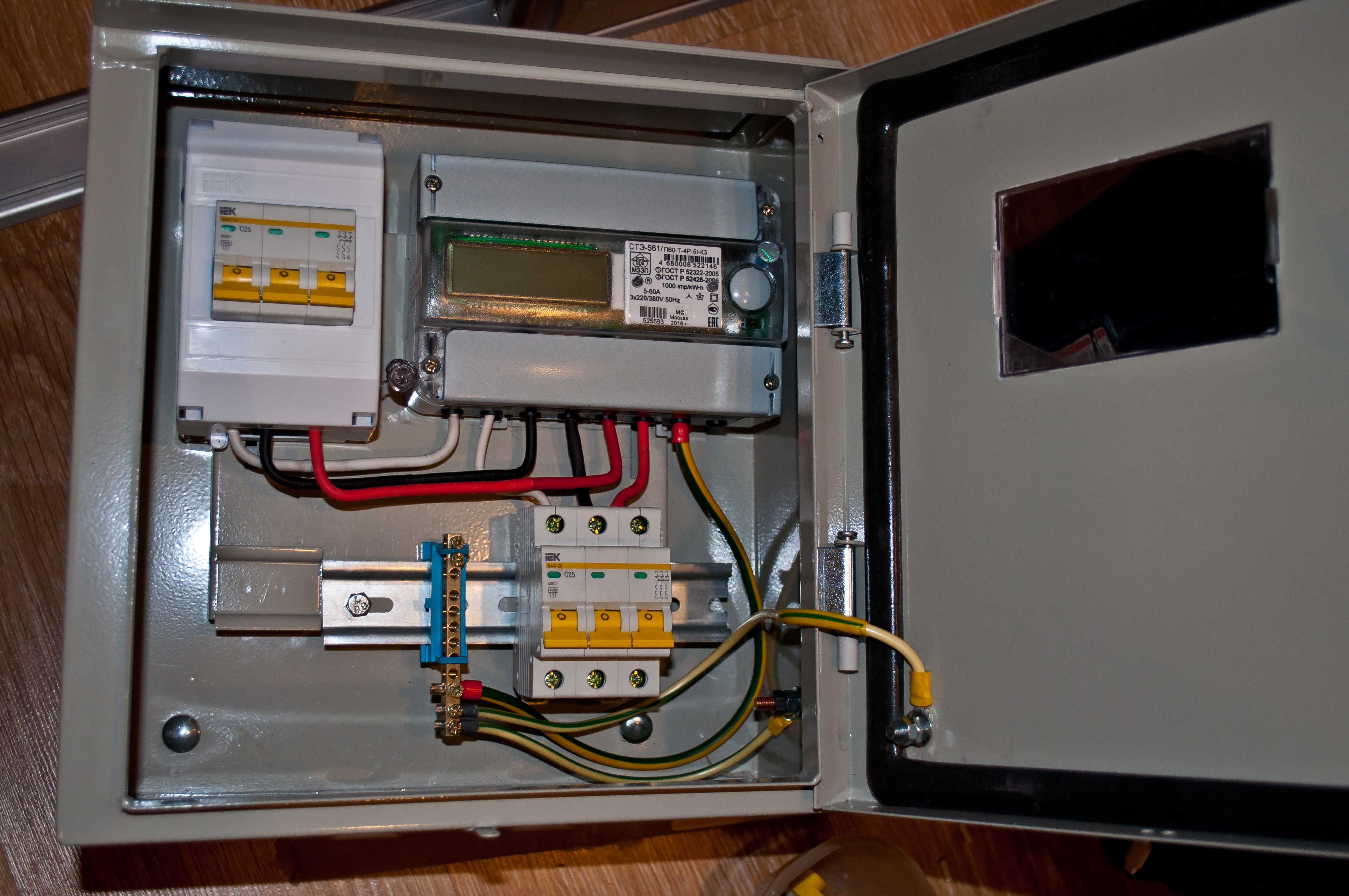

Процесс сборки электрощитка

После установки корпуса и заведения в него кабелей может быть осуществлена сборка электрощитка и его подключение. Для этого необходимо выполнить следующий ряд операций:

В первую очередь устанавливаются DIN-рейки размером 35 мм. На них будет осуществляться установка автоматов, электросчетчика, шин для соединения заземляющих проводников и нулевых проводов отдельно. Закрепление их на рейку осуществляется при помощи защелки. Она сконструирована таким образом, чтобы элементы можно было беспрепятственно перемещать.
Затем устанавливается необходимое количество элементов в соответствии со схемой и две шины. Запитывающий кабель подсоединяется к вводному автомату, который ставится первым слева сверху. Желательно его вводить сверху для удобства.
Подключаем вводной автомат. Фазы рекомендуют подключать снизу, чтобы было удобнее ставить перемычки сверху.
После этого автоматы соединяются перемычками и начинается сборка схемы в соответствии со схемой. Ноль берется с нулевой шины для каждого автомата отдельно. Желто-зеленый провод автомата соединяется с шиной заземления. Туда же при помощи медного провода подсоединяется корпус и дверца металлического корпуса.

Чтобы в дальнейшем не ошибиться, делайте нулевые перемычки синим цветом, а фазные – отличающимся от него.

Перенос или установка электрощитка должны осуществляться только после отключения питания на квартиру. Если вы сомневаетесь в своих возможностях, то лучше доверить процедуру сборки специалисту или делать все под его контролем.

После сборки электрощитка останется только прикрутить крышку и проверить результат, подав напряжение.

https://youtube.com/watch?v=7sz6sf-gUPg

Техника безопасности: первое, что следует учесть

Некоторые мастера пренебрегают правилами техники безопасности. А между тем, это первое, что следует внимательно изучить. Необходимо помнить, что они написаны на основании многих трагических ошибок. Работая в квартире или частном доме, нужно запомнить хотя бы основные из них.

ФОТО: vseinstrumenti.ruЭлектрощиток в квартире или частном доме может установить каждый

Во-первых, перед началом работ следует тщательно осмотреть инструмент. Любая трещина на рукоятке отвёртки или плоскогубцев – это повод для их обязательной замены. Ведь при работе подобный изъян чреват поражением электрическим током. Также не следует пренебрегать средствами индивидуальной защиты – резиновыми защитными перчатками, диэлектрическим ковриком.

Во-вторых, не допускается работа без снятия напряжения. Исключением являются случаи, при которых необходимо вызвонить фазный провод. Напряжение снимается с вводного автомата или основного рубильника на улице. Ввод в него владелец обслуживать не имеет права, это работа энергосбытовой компании.

ФОТО: regnum.ruРабота под напряжением недопустима – это должен помнить каждый

И ещё одно. При сборке электрощитка необходимо быть крайне внимательным. Мелочей в подобной работе нет, малейший недочёт может впоследствии привести к аварийной ситуации. Также следует соблюдать цветовую маркировку – это может спасти жизнь.

Сборка щита

Разработав схему и определившись с комплектующими можно приступать к непосредственной сборке

Тут важно отметить момент, касающийся установки электросчётчика. Как правило, этим занимается контролирующая энергосбыт организация. В ряде случаев, установить счётчик можно и самостоятельно, но для этого необходимо обязательно получить соответствующее разрешение и составить акт

В ряде случаев, установить счётчик можно и самостоятельно, но для этого необходимо обязательно получить соответствующее разрешение и составить акт.

Монтаж распределительного щита состоит из одиннадцати шагов:

Монтаж корпуса щитка на стену или в подготовленной нише.
Завод подводящей проводки в корпус с одной стороны и линий из комнат, а также мощных бытовых приборов, с другой.
Зачистка проводки для обеспечения надёжного контакта с клеммами автоматов.
Монтаж крепёжной шины (DIN-рейки) внутри корпуса распределительного щита.
Закрепление на шине всех комплектующих, в том числе и счётчика. Эта операция не представляет сложностей поскольку приборы или одеваются на рейку, с последующей фиксацией, или сразу защёлкиваются.

Правильное соединение проводки

Установка шин заземления и ноля.

Нарезка отрезков проводки для перемычек.
Соединение всей схемы в единую цепь. Некоторых смущает вопрос – как правильно подключить автоматы в электрическом щите. Между тем, ответ на него достаточно простой, главное правило – ввод фазы и подводка ноля осуществляются при помощи верхних клемм.
Визуальный контроль качества соединений и при необходимости протягивание винтов.
Подключение и опломбирование электросчётчика в присутствии или непосредственно представителем контролирующей энергосбыт организации.
Контрольный запуск системы.

После контрольного запуска необходимо ещё раз провести внимательную ревизию распределительного щита и всей системы на предмет запаха горелого, искрения или срабатывания автоматических выключателей. Если ничего этого не выявлено – щиток собран правильно, и им можно спокойно пользоваться.

Отличие щитков

В магазинах вы увидите большой разброс цен на модели электрических щитков похожих по внешнему виду. У вас будет желание сэкономить и купить электрощиток подешевле. Благодаря большому количеству китайских производителей, качество щита может быть очень низким. Чтобы снизить стоимость используют более дешевые материалы, небезопасные по составу и которые имеют защиты от возгорания.

При эксплуатации в квартире или частном доме, как правило, электрощит не подвергается воздействию осадков и перепадам температур. При установке электрощитка в неотапливаемых помещениях или на улице, электрический щиток может быстро потерять товарный вид. Если использован низкокачественный металл, то корпус покроется ржавчиной снаружи и внутри. Корпус потеряет герметичность , DIN рейка будет ржаветь от конденсата. Автоматические выключатели и УЗО нельзя эксплуатировать в таких условиях.

Низкокачественный пластик может потрескаться из-за перепада температур и воздействия солнца, теряется герметичность электрощитка. Если в герметичном электрощите IP68 установлен резиновый или силиконовый уплотнитель низкого качества, то со временем он потеряет свою эластичность. В результате он не будет защищать от попадания влаги внутрь.

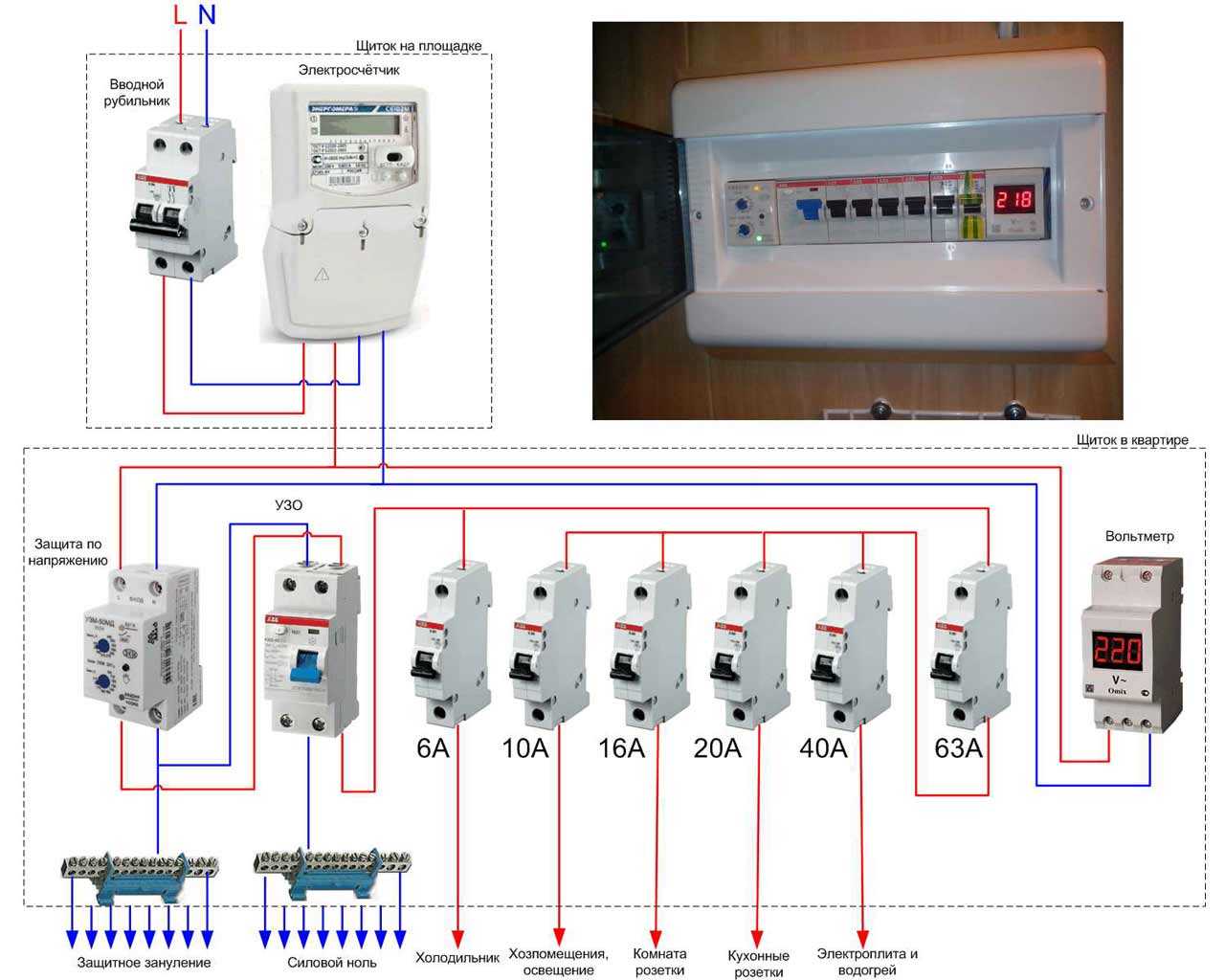

Составление схемы

Проектирование лучше доверить опытному инженеру-электрику. Но если подобной возможности нет, то следует ознакомиться с основными принципами. Начинать следует со схемы. На рисунке представлена однолинейная схема.

Сразу кажется, что это непонятный набор каких-то фигурок. Однолинейной схема называется, так как не имеет прорисовок каждого провода – все ограничено группами. Число наклонно-поперечных черточек означает количество проводников. Внизу написаны линии и мощность потребителей и кабеля для монтажа проводки.

Рубильник обозначается Н1. Он должен размыкать цепь под нагрузкой. Можно заменить рубильник автоматическим выключателем, но его конструкция негативно воспринимает отключение во время нагрузки. Н2-Н16 – автоматические выключатели, А1, F1-F3 – УЗО. В верху слева указан этажный щит с вводным автоматом 100 А, входным УЗО, счетчиком электроэнергии. УЗО является противопожарным, так как срабатывает на дифференциальный ток 100-500 мА и спасает от утечки – причины возгораний. Лучше, если оно будет селективным, то есть не будет реагировать мгновенно, а будет ожидать срабатывания УЗО около проблемного места. При отсутствии реакции с их сторону входное УЗО отключит весь дом.

Схема будет лучше восприниматься в другом виде:

Монтаж и соединение комплектующих в корпусе

После приобретения всех комплектующих приступают к их установке в мини-бокс:

В установленный корпус заводят все кабели групп потребителей и зачищают их концы;
На проектное место в боксе монтируют DIN-рейку – основание для крепления всех комплектующих щитка;
Автоматические выключатели, УЗО и счётчик крепятся на рейке – фиксацией до щелчка;
Монтируются нулевая и заземляющая шины;
Нарезаются соединительные провода необходимой длины;
Все элементы соединяются между собой согласно схеме;
Проверяется соответствие конструкции щитка схеме и выполняется подтяжка клемм;
Включается вводный автомат.

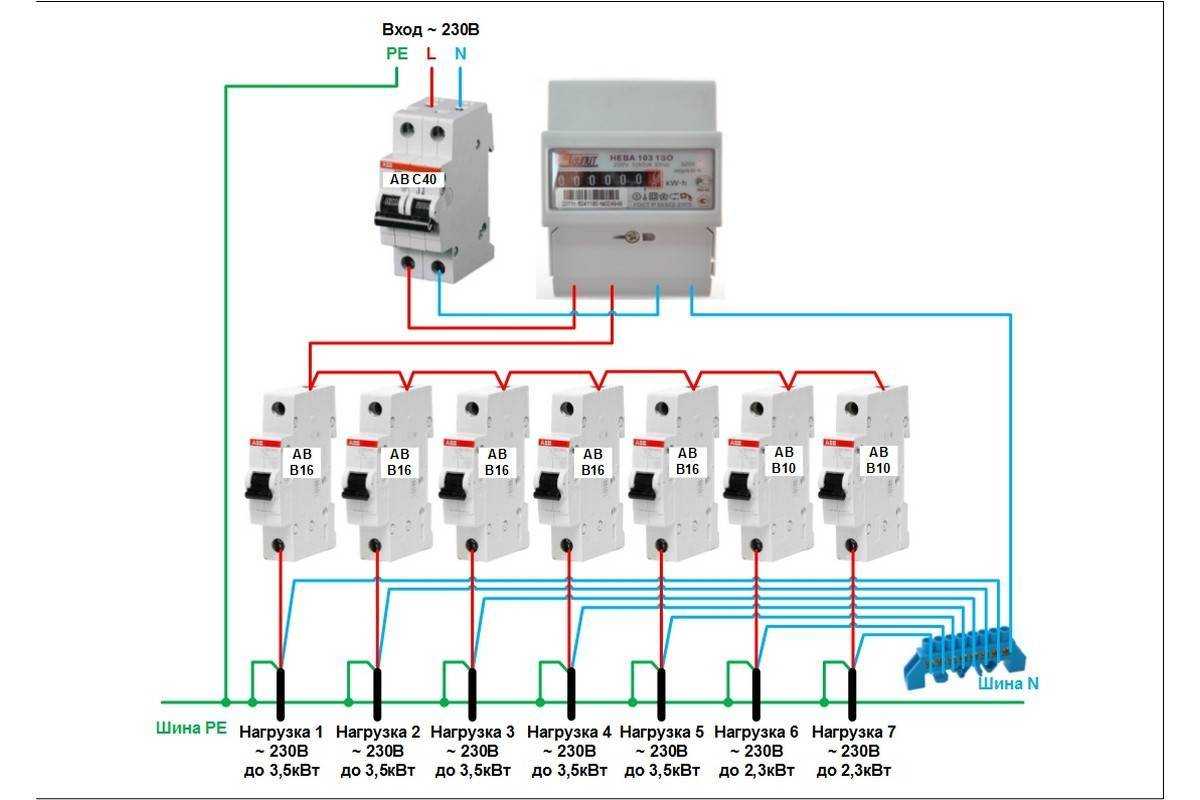

Составление схемы

Современные системы электроснабжения предусматривают использование трехжильного кабеля, где один провод — фаза, а остальные — земля и ноль. Учитывая растущую мощность приборов, также необходимо разделение на группы, что позволяет увеличить срок эксплуатации проводки. Руководствуясь данными принципом, переходят к составлению схемы щитка.

В обязательном порядке на входной кабель устанавливается устройство защиты, которое обезопасит внутреннюю сеть от перенапряжения. Затем устанавливают реле напряжения для контроля скачков в сети, после чего переходят к монтажу групп и отдельных линий. Стоит отметить, что для мощных приборов кроме выключателей используют дополнительные УЗО или диффавтоматы. Подобная организация домашней электросети не только безопасная, но и удобная. При надобности, можно выключить автомат и отключить стиральную машину. Также можно отключить УЗО и обесточить всех потребителей, входящих в глобальную группу.

Разделение кабелей внутри щита

Сборка электрощитка для квартиры и частного дома подразумевает корректное разведение проводов внутри корпуса. Сначала с кабелей снимают внешний изоляционный слой (прорезиненный, цветной)

Важно не повредить жилы проводов, после следует оставить контрольную метку, чтобы не запутаться при следующих действиях. Подойдет обычный бумажный скотч, помещается по типу «свет/детская комната», «свет/спальня»

Можно иным образом, главное – чтобы не только мастер смог отличить компоненты группы и их назначение. Компоновка с модульными элементами осуществляется в соответствии с назначением кабеля (фаза, ноль, заземление).

Дополнительное оборудование

Для качественного проведения установки электрощита необходимо подобрать соответствующее модульное оборудование. Рекомендуется знать правила перед началом монтажных работ:

Как правило, электрики со стажем отдают предпочтение комплектующим, выпущенным той же компанией, что и щиток. У каждого есть своя фирма, продукция которой нравится больше других.
У разных фирм дополнительные комплектующие могут отличаться размерами, поэтому при установке нередко возникают проблемы. Избежать этого можно с помощью приобретения продукции от одной компании.
Для сборки щитка понадобится специальный провод ПВ1 или ПВ3 длиной 3−4 метра. Обязательно необходимо разделять по цвету фазу и ноль.
Торцовые заглушки и гребенки считаются важным элементом, поскольку помогают соединять между собой модульные устройства.
При монтировании группового УЗО рекомендуется приобрести нулевые шинки с креплением или кросс-модули. Эти детали помогут сэкономить место в щитке и держать все элементы в порядке.
Важная деталь — ограничитель на рейку, который позволяет элементам передвигаться по прямой линии при возникновении такой необходимости.
Рекомендуется приобрести достаточное количество пластиковых стяжек, которые будут фиксировать провода в щитке. Это поможет без проблем добраться до нужного шнура и держать их в порядке.

План расстановки коробок дополнительного уравнивания потенциалов

Электропроект трехкомнатной квартиры содержит один лист расстановки коробок ДУП (дополнительного уравнивания потенциалов).

Примечание: Дополнительное уравнивание потенциалов это соединение всех металлических коммуникаций и металлических корпусов электроустановок квартиры в одну электрическую цепь. Соединение производится медным проводом ПВ1,сечением 2,5 мм2.Все эти провода подключаются к клемнику коробки дополнительного уравнивания потенциалов (КДУП). Клемник коробки КДУП подключается к зажиму шины PE общего квартирного электрощитка. Соединение производится проводом ПВ сечением 4 мм2,в трубе 16 мм.
