Как подключить узо в трехфазной сети

О фильтрах

Один из главных источников сбоя в работе УЗО — помехи от бытовой техники. И бороться с ними помогают ферритовые поглощающие фильтры.

Важно: Ферритовые кольца для таких фильтров продаются в отделах радиоэлектроники. На одном кольце фильтр вставляется в «шумящую» установку, поближе к сетевому вводу

Но выполнить это качественно по силам только квалифицированному специалисту. Заниматься самодеятельностью в этом вопросе не стоит

На одном кольце фильтр вставляется в «шумящую» установку, поближе к сетевому вводу. Но выполнить это качественно по силам только квалифицированному специалисту. Заниматься самодеятельностью в этом вопросе не стоит.

Все, что можно сделать своими руками, это надеть несколько колец на сетевой шнур. А чтобы не резать для этого фирменный литой кабель, достаточно будет приобрести вилку и гнездовую колодку, а также взять небольшой отрезок провода на три жилы. Или купить готовый сетевой шнур, оснащенный ферритовыми насадками, поглощающими помехи. Будет дороже, но надежнее.

Принцип действия УЗО

Очевидно, что при наличии утечки в цепи токи на её начальном (ввод фазы в квартиру) и конечном (выход нулевого провода из квартиры) участках будут отличаться. На сравнении этих токов и построен принцип работы УЗО: если будет обнаружено расхождение, прибор разъединит цепь. Но реализовать этот принцип можно двумя способами, поэтому и разновидностей УЗО на сегодняшний день существует две: электромеханическая и электронная.

Электромеханические УЗО

В электромеханическом устройстве защитного отключения имеется три катушки, две из которых являются рабочими, а третья — управляющей. Правильное название всей этой конструкции — дифференциальный трансформатор, при этом управляющая катушка играет в нём роль вторичной обмотки. Одна из рабочих катушек включается в фазу, другая — в нулевой провод, причём подключаются они так, чтобы токи в них протекали в разных направлениях.

Электромеханические защитные устройства основаны на сравнении магнитных полей, порождаемых токами в начале и конце цепи

Соответственно, магнитные поля, возбуждаемые токами в катушках, также окажутся разнонаправленными. При абсолютном равенстве токов векторная сумма силовых линий обоих полей будет равна нулю, то есть поля как бы будут взаимно уничтожаться.

Если же значения токов из-за утечки окажутся отличными (эта разница и называется дифференциальным током), то внутри УЗО возникнет какое-то остаточное электромагнитное поле, которое наведёт ЭДС в третьей — управляющей — катушке. Эта ЭДС приведёт в действие чувствительное поляризованное реле, которое и разъединит электрическую цепь.

Электронные устройства защитного отключения

В электронных УЗО помимо дифференциального трансформатора имеется плата с усилителем, выполненным на микросхеме или на транзисторах. Его задача состоит в усилении тока, возникающего в управляющей катушке (вторичная обмотка дифференциального трансформатора), который затем подаётся на отключающее реле. Наличие усилителя позволяет уменьшить мощность дифференциального трансформатора, а значит, и его размеры.

Электронное УЗО по внешнему виду мало чем отличается от электромеханического, но имеет другой принцип действия и более компактный корпус

В результате изделие становится более компактным и дешёвым. Но при этом у электронных УЗО появляется важная особенность: схема усилителя нуждается в электропитании, которое берётся из обслуживаемой цепи. То есть усилитель включается в данную цепь параллельно с другими нагрузками. Ниже мы покажем, как это обстоятельство влияет на надёжность прибора.

Общие выводы

Ознакомившись с принципом работы УЗО, можно сделать два важных вывода:

1. УЗО не сработает, если человек коснулся одновременно находящегося под напряжением элемента и нулевого провода, то есть ток «пошёл» не в землю, а весь остался в цепи. Защиту на случай подобных происшествий ещё не придумали, так как их сложно распознать: параметры цепи будут такими же, как если бы в неё была включена обычная нагрузка.
2. УЗО не защищает от коротких замыканий или превышения нагрузки. Поэтому в цепи помимо этого устройства обязательно следует устанавливать автоматический выключатель или предохранитель. Сегодня выпускаются приборы, в которых УЗО и выключатель-автомат совмещены. Подобные изделия называются автоматическими выключателями, которые управляются дифференциальным током (АВДТ), но в обиходе их называют проще — дифференциальные автоматы.

Цель установки и задачи УЗО

Задача этого устройства — своевременно выявить нештатные утечки тока и отключить электрическую сеть в квартире, на даче или ином помещении. В значительной части жилых помещений заземление отсутствует, но присутствуют водопроводные и отопительные системы, которые соединены с землёй. Любой пробой на корпус бытовой техники представляет опасность для жизни и здоровья человека.

Там, где есть заземление, прикосновение к корпусу бытового устройства, находящегося под напряжением, теоретически не грозит поражением током. Ведь сопротивление заземления гораздо ниже, чем сопротивление человеческого тела. А значит, при пробое на корпус, основной ток пойдёт через заземление. Однако, во-первых, во влажных помещениях сопротивление тела ниже чем в сухих и прикосновение к корпусу неисправного электроприбора всё же опасно. Во-вторых, ток пробоя вызывает нагревание и может привести к пожару. Поэтому установка УЗО желательна и в тех помещениях, которые в соответствии с современными требованиями, оборудованы заземляющими устройствами.

Принцип работы, функции

Для определения есть ли на подведомственной прибору территории так называемые токи утечки, сравниваются величины тока входящего в помещение и возвращающегося из него.

Основными элементами, из которых состоит это устройство, являются дифференциальный трансформатор с двумя первичными обмотками (фазовой и нулевой) и отключающий механизм, срабатывающий при появлении тока во вторичной обмотке.

Схема работы УЗО

В норме электроэнергия движется от ввода 1 через фазовую обмотку дифференциального трансформатора на нагрузку Rн (например, стиральную машину). Затем ток возвращается по проводу N через нулевую обмотку трансформатора. При этом сила тока одинакова и в фазовом и в нулевом проводе, а поскольку движутся они в разных направлениях, то просто уничтожают друг друга в трансформаторе и суммарно создаваемый ими магнитный поток равен нулю. В таком режиме во вторичной обмотке ток не возникает и отключающее устройство не срабатывает.

Так будет происходить и в том случае, если корпус машины окажется под напряжением. Но если корпуса коснётся человек и часть тока начнёт утекать через его тело, то за счёт утечки, ток в нулевом проводе станет меньше, чем в фазовом. Баланс нарушится, во вторичной обмотке возникнет электроэнергия, которая заставит сработать устройство отключения.

Поскольку от надёжности УЗО зависят человеческие жизни, аппарат оснащён специальным контуром для тестирования. При включении кнопки Т имитируется утечка тока через нагрузку Rt. Если прибор исправен, то происходит отключение электроэнергии. Такое тестирование, согласно требованиям безопасности, должно проводиться каждый месяц.

Ошибки при подключении УЗО

Не имеющие достаточного опыта электрики чаще всего ошибаются в следующем:

Путают нулевые провода от разных УЗО: при таком подключении выключатели по нажатию кнопки «TEST» срабатывают, поэтому может показаться, что система является работоспособной. Но как только какой-нибудь прибор будет включён в розетку, оба УЗО сразу отключатся.
Подключают к УЗО нагрузку, в которой нулевой провод контактирует с проводом заземления или токоведущими частями. В этом случае могут иметь место частые ложные срабатывания выключателя.
При подключении розеток соединяют нулевой провод с проводом заземления. Как только вилку любого электроприбора воткнут в такую розетку и включат его, сразу появится утечка тока в заземляющий провод и УЗО тут же отключится.
Запараллеливают нейтрали разных УЗО со стороны «подзащитного» участка сети. В этом случае при включении прибора в розетку также будет иметь место отключение обоих УЗО. Такую ситуацию можно выявить нажатием кнопки «TEST» на одном из УЗО — оба прибора при этом отключатся.
Подключают защищаемую цепь к нулевому проводу выше УЗО. То есть получается, что ноль подключён в обход выключателя, и ток нагрузки будет восприниматься им как дифференциальный (УЗО будет отключаться).
Подключают нулевой проводник нагрузки к другому (не своему) УЗО. Опять же, как только в цепи появится ток, оба УЗО отключатся.
Не учитывают схему подключения кнопки «TEST» при подключении 4-полюсного УЗО в однофазную сеть

Здесь важно посмотреть (схема изображается на корпусе прибора), каким полюсом подключена эта кнопка. При неверном подключении она не будет работать.
Подключают нулевой провод сверху, а фазу снизу или наоборот, так что токи в рабочих катушках дифференциального трансформатора (см

принцип действия УЗО) имеют одинаковое направление и генерируемые ими магнитные поля не взаимоуничтожаются, а усиливаются. При появлении тока в цепи выключатель сразу будет срабатывать. Кнопка «TEST» при таком подключении не работает.

Рекомендуется проверять установленное УЗО при помощи кнопки «ТЕСТ» не реже одного раза в месяц.

Как видно, к вопросу выбора и установки УЗО следует подходить со всей обстоятельностью, так как от работоспособности этого прибора может зависеть жизнь людей. Ознакомившись с нашими рекомендациями, вы сможете всё сделать без ошибок, но лучше всё-таки попросить опытного электрика проверить правильность подключения.

Схемы подключения УЗО в однофазной сети

Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.

В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:

• с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
• с совмещенным нулевым и защитным проводником (TN-C);
• с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).

Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.

Без заземления

Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.

Рис. 1: Подключение УЗО в однофазной двухпроводной системе

Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.

Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе

В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.

С заземлением

При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

Рис. 3: Подключение УЗО в однофазной трехпроводной системе

Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.

Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.

Схема подключения УЗО без заземления

Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.

В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.

С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.

Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.

Подключение УЗО без заземления

Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.

Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.

Схема подключения УЗО с защитным заземлением

Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».

Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.

Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.

Подключение УЗО в двухпроводной сети

Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.

Схема подключения одного УЗО без заземления

У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.

Схема подключения нескольких УЗО без заземления

Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.

1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.

2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.

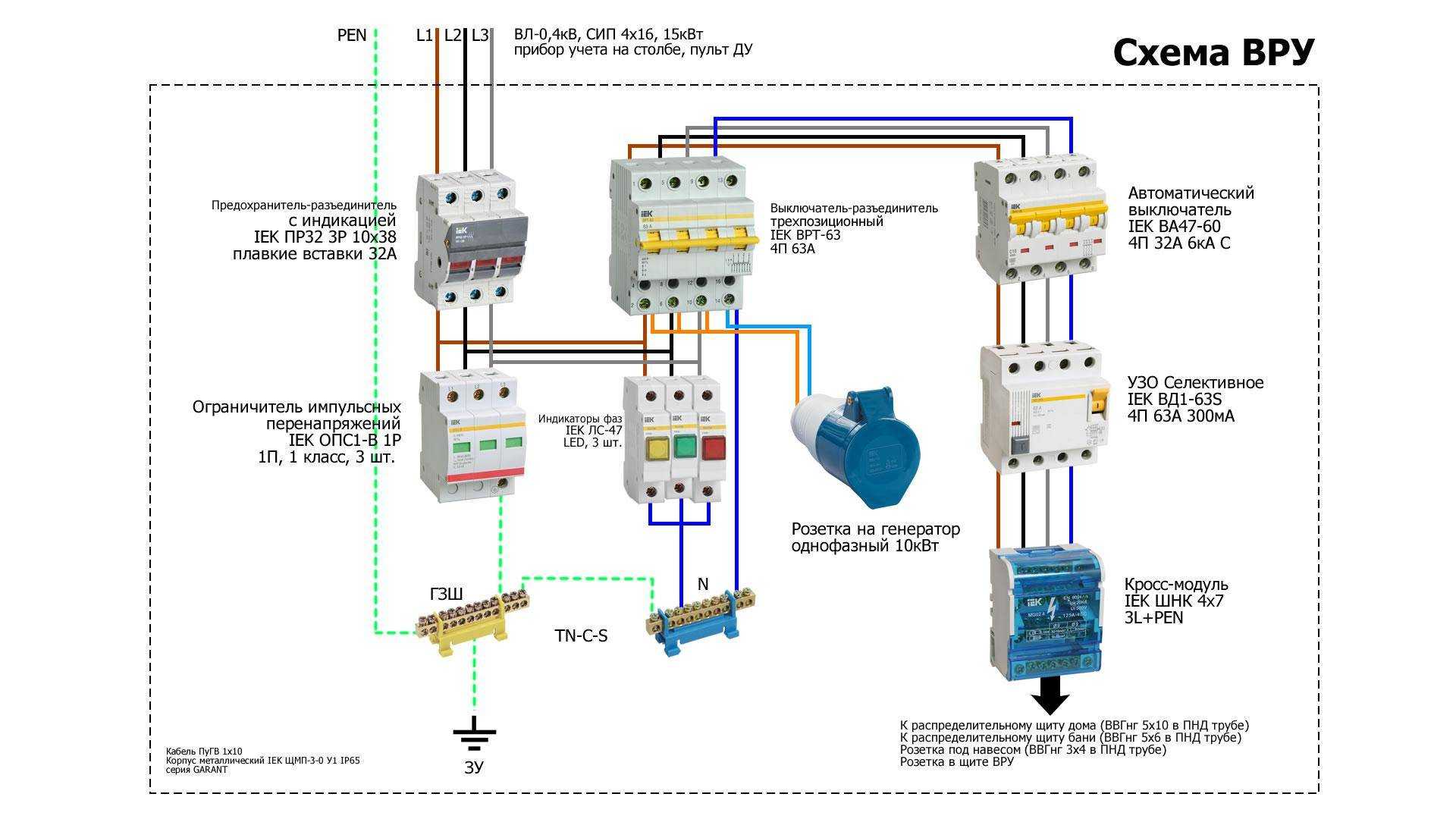

Схема подключения УЗО в трехфазной сети

После этого производится монтаж защитного отключающего устройства внутрь электрощита.
Значение тока утечки, в момент появления которого устройство выполнит аварийное выключение питания сети.
Но как бы его не называли, все использующиеся сегодня в мире УЗО необходимы для выполнения 2 функций: защита человека от удара током вследствие прямого или непрямого касания; предотвращение пожара, который может случиться в результате возгорания проводки.
Если и в этот раз УЗО не среагирует, значит, оно точно электронное. Внутрь одного устройства можно одновременно разместить шины, которые при этом будут изолированы друг от друга. При его выборе из ряда: 10, 30, , , мА, 1 А приоритет имеют требования безопасности.
Четырехполюсные УЗО бывают 10, 30, , , миллиампер 0. Правильно будет установить УЗО для каждой группы потребителей и вводное устройство с наибольшим током уставки. Как правило, основная часть электрических сетей отечественного жилого фонда работает в устаревшей системе tn-c, в которой нет PE проводника. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному.

Назначение и область применения УЗО

К входной клемме устройства с маркировкой L подсоединяется фазный кабель автоматического выключателя. Далее фазный провод, выходящий из каждого УЗО, подключается к каждому автоматическому выключателю, но только той группы, которую будет это УЗО запитывать. На автомате его вы не найдёте, а на УЗО эта цифра написана и указана в миллиамперах. Да 4 К какому проводнику подключена заземляющая жила? Одна запитана от фазного провода L3, а другая от нулевого N.

Обратите внимание: контакты УЗО должны относиться именно к одному полюсу. Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится

По такому же принципу происходит весь процесс с третьим УЗО.

На автомате его вы не найдёте, а на УЗО эта цифра написана и указана в миллиамперах. Основные ошибки во время подключения УЗО При подключении УЗО многие допускают типичные ошибки, которые могут иметь весьма серьезные последствия для человека. Правильно будет установить УЗО для каждой группы потребителей и вводное устройство с наибольшим током уставки.
Схемы подключения УЗО. Выбор УЗО по номинальному току и току утечки

Расшифровка обозначений серии F200 ABB

В обозначении УЗО серии 200 производства фирмы АВВ каждая цифра и буква соответствует определённому параметру:

• F2 — серия;
• F — стандартные, FH — экономичная, без подключения дополнительных устройств, FAP-R — с предотвращением ложных срабатываний, S — селективный, АЕ – с возможностью аварийного отключения;
• 202 — двухполюсный (однофазный), 204 — четырёхполюсный (три фазы и ноль);
• А — переменный и пульсирующий ток, АС — только переменный;
• номинальный ток — 16,25,4,,63,80,100;
• ток срабатывания (утечки) — 1 — 0,01А, 2- 0,03А, 3-0,1А, 4-0,3А.

Например, расшифровка названия дифференциального реле (УЗО) ABB FH202 AC-63/0.03:

• серия F200;
• двухполюсное (однофазное);
• экономичного исполнения (без подключения дополнительных устройств);
• переменного тока;
• номинальный ток — 63А;
• ток срабатывания (ток утечки) — 0,03А.

Виды устройств защитного отключения

Описанный выше принцип действия называется электромеханическим и не требует сложных электронных компонентов. При этом электромеханические УЗО достаточно надёжны. В частности, они срабатывают даже в случае обрыва «нуля» во входной цепи.

Также на рынке существуют различные виды УЗО, которые классифицируются по ряду параметров:

• принцип их действия;
• допустимая сила тока;
• напряжение работы;
• количество полюсов;
• работа дифференциального механизма;
• возможности регулировки.

По чувствительности приборы можно разделить на:

• 10 мА — УЗО, предназначенные для влажных помещений;
• 30 мА — для жилых, подсобных и других помещений с нормальной влажностью воздуха;
• 100-300 мА и более — предназначены для использования на больших участках.

Электронные устройства

За отключение электроэнергии в электронных УЗО отвечает так называемый логический блок, который требует автономного блока питания.

При этом в электронных УЗО первого поколения была выявлена серьёзная проблема. В случае если на входе отключён нулевой провод, питание на логический блок не подаётся и устройство не срабатывает. Поскольку фазовый провод подключён, опасность поражения людей через корпуса бытовой техники сохраняется.

Комбинированные защитные устройства

Изготовители учли этот опыт и сегодня начали выпускать электронные защитные устройства второго поколения, так называемые УЗО-Д. Они имеют встроенную защиту от токов короткого замыкания или сверхтоков. Могут отключать отдельный участок сети в случае перегрузки или короткого замыкания, а не всю сеть целиком. Также здесь можно установить определённую задержку времени перед отключением, предусмотреть режим повторного включения после сработки либо, наоборот, запрет повторного включения.

Подключаем без заземления

Как правильно подключить УЗО

Подключение УЗО в отсутствии заземления делается достаточно часто во многих квартирах и старых домах. Так как в домах старого образца обычно встречаются силовые кабеля с одной фазой и нулем, то заземление подключить нет возможности. Чтобы сделать заземление понадобится устанавливать заземляющий защитный контур по периметру здания, обязательно менять всю проводку, чтобы поместить новый кабель с «землей». Только подключение такой жилы к специальному проводнику на розетки или отдельным контактам на мощных бытовых приборах позволит сделать заземление в квартире или частном доме. Совместив такие защитные меры вместе с УЗО и автоматическим выключателем, можно обеспечить жилое здание всеми необходимыми мера для предотвращения несчастных случаев.

Однако у многих людей просто нет возможности сделать замену всей проводки в квартире, так как не сегодняшний день это дорогостоящее обновление. По этой причине устанавливается УЗО без заземления. Несмотря на то, то электрическая сеть не имеет заземления, не стоит игнорировать подключение устройства защитного отключения. Само защитное оборудование не имеет клемм для заземляющего проводника. В нем есть места для подсоединения фазы и рабочего нуля. Так как это устройство имеет совершенно другое назначение, то для него нет необходимости делать отдельные точки для заземления.

Схема подключения двухполюсного УЗО

Подключенное УЗО в отсутствии заземления, рассчитывают на то, что оно будет отключать подачу электроэнергии в сеть при изменении потенциалов входящего и исходящего тока. Потому, если в доме нет заземляющей конструкции и не проведен трехжильный провод, также нет причин отказываться от подключения других типов защитного оборудования. Желательно одновременно устанавливать устройство защитного отключения и автоматический выключатель. Последний прибор позволит предотвратить в квартире или частном доме короткое замыкание при повреждении кабеля, а также уберечь перегорание бытовой техники при скачках напряжения в электрической сети. От такого УЗО уберечь и предупредить не может. Оно предназначено для предотвращения утечки переменного тока в цепи.

Согласно Правилам устройства электроустановок (ПУЭ), нельзя применять УЗО, которые реагируют на дифференциальный ток в трехфазных цепях на четыре провода (заземление объединено с рабочим нулем). Если делать монтаж устройства защитного отключения на всю электрическую сеть, то такая схема будет более простая. При подключении УЗО без заземления обязательно нужно знать параметры силового кабеля, который проложен в частном доме или квартире, а также суммарное значение силы тока, рассчитывая одновременное подключение всех бытовых приборов к сети.

Обычно схема монтажа защитного оборудования предусматривает последовательное подключение всех элементов. Даже если в новой схеме будут внесены изменения с добавлением нового источника или элемента, последовательность не должна быть нарушена. В таком случае, он просто будет подсоединен на соответствующем участке электрической цепи. При однофазной электрической проводке, в которой нет заземляющей жилы, устройство защитного отключения должно размещаться перед распределительным щитком и перед счетчиком энергоснабжения. Затем идут автоматические выключатели (если их больше одного) и выравниватель напряжения. При соблюдении такой схемы можно осуществить полный контроль всей проводки в доме, а не отдельного ее ответвления.

Для отдельных веток с мощным электрическим оборудованием устанавливаются автоматические выключатели, которые будут реагировать на высокое напряжение, не отключая электроснабжение по всему дому. Самая распространенная схема при подключении УЗО является та, которая предназначена для однофазного силового кабеля с напряжением на 220 вольт. Если же у хозяев есть желание поставить менее мощное защитное оборудование на каждую линию с мощной техникой, то такая схема будет иметь несколько другой вид. Так рекомендуется делать подключения отдельно для ванной комнаты, гаража или мастерской, подвала, а также для кухни. Нередко бывают большие студийные кухни, где к цепи подсоединяют одновременно достаточно много электрических приборов. В такой ситуации целесообразно разделить жилой дом и прилегающие помещения на отдельные участки с потреблением электроэнергии, обеспечив каждому независимую защиту.

Подключение проводов к УЗО

При подключении УЗО своими руками надо знать, куда подключать провода от нагрузки, а куда фазное напряжение и ноль. Клеммы для подключения проводов находятся на лицевой панели корпуса: сверху и снизу. Для двухполюсных автоматов — по два, для четырехполюсных — по четыре.

Внешний вид УЗО и назначение элементов

В верхние гнезда подключаются провода от счетчика или вышестоящего оборудования. К нижним подключается нагрузка или устройства низшего уровня. Если говорить о подключении противопожарного УЗО, то к нему подключаются провода, которые идут от счетчика. С выхода нейтраль заводится на шину, фазы (или фаза) идут дальше. В любом случае соблюдается правило: вход сверху, нагрузка или нижестоящие устройства — снизу.

Еще пару слов о том, как крепить провода. Это зависит это от фирмы-производителя и конкретной модели. Обычно используются винтовые зажимы. В этом случае надо винт открутить на пару оборотов, завести провод, затянуть винт, несколько раз основательно «дернуть» провод, проверяя качество затяжки. Через пару часов винты желательно подтянуть. За это время медь немного просядет, что ухудшит контакт.

УЗО в разрезе

В более дорогих моделях фирм Legrand («Легранд»), Shnaider Elektric («Шнайдер Электрик») — стоят пружинные зажимы. В них провода просто вставляются. Внутри расположена пластина, которая этот провод зажимает.

Еще пару советов насчет подключения многожильных проводов. Их в зажимы завести бывает проблематично, поэтому перед подключением на каждый провод надевают наконечник и опрессовывают его. Для подключения к защитным устройствам обычно используют обжимные гильзы подходящего диаметра. После этого завести провод в разъем несложно.

Примеры ошибок при подключении

Ошибки при монтаже УЗО могут свести на нет все его полезные функции. Наиболее распространёнными ошибками являются:

• соединение нейтрали и заземления после УЗО;
• неполнофазное подключение;
• соединение нулевого и заземляющего проводника в розетке;
• подключение двух УЗО с объединением нулей;
• неправильное подключение нулевых проводов (подключение нескольких УЗО);
• неправильное подключение фазы и нуля (фаза и ноль с разных УЗО);
• несоблюдение полярности подключения;
• неправильное подключение трехфазного УЗО.

Остановимся более подробно на каждой из этих ошибок.

Соединение нейтрали и заземления после УЗО

Заземлять нулевой провод категорически нельзя. Такое соединение аналогично ситуации пробоя цепи, когда ток с корпуса электроприбора утекает в землю. Естественно, при этом устройство защитного отключения постоянно начнёт срабатывать и обесточивать объект. После таких ложных сработок необходимо будет полностью проверить цепь и исключить ситуацию действительного пробоя.

Неполнофазное подключение

Если нулевой провод будет сначала подключён к нагрузке, а затем к УЗО, то токи фазового и нулевого провода окажутся разными и случится неоправданное срабатывание механизма.

Соединение нулевого и заземляющего проводника в розетке

Если в розетке, защищённой УЗО соединены нулевой проводник (N) и заземление (PE), то при включении в розетку какого-либо электроприбора может произойти ложная сработка и отключение сети. То же самое может произойти и в случае включения нагрузки в той же системе, но вне зоны обслуживания УЗО. В таком случае дифференциальный ток может идти по перемычке, соединяющей N и PE в розетке.

Подключение двух УЗО с объединением нулей

Если в зоне защиты нули устройств, защищённых одним УЗО, соединены с нулями устройств, обслуживаемых другим УЗО, то сработка в одной из групп, приведёт к отключению и другой группы, хотя в ней отсутствуют нештатные ситуации. Соответственно поиск места пробоя займёт значительно больше времени.

Неправильное подключение нулевых проводов (подключение нескольких УЗО)

Нуль одного УЗО идёт на группу, защищаемую другим УЗО, а нуль второго — на первую группу. Таким образом, фазовый провод каждого защитного устройства соединён со своей группой, а нулевой — с соседней. Поэтому при пробое в одной из групп отключаются сразу оба УЗО. Установить неправильное соединение, тестируя приборы невозможно: тестовые процедуры проходят нормально.

Неправильное подключение фазы и нуля (фаза и ноль с разных УЗО)

В этом случае фаза идёт через одно защитное устройство, а нуль — через другое. Как минимум такое подключение является избыточным — ведь на одну группу устройств приходится два УЗО. Кроме того, в результате такого подключения могут сработать два УЗО, а может и только одно. Если сработка не произойдёт на «фазовом» УЗО, то человек не будет защищён от пробоя.

Несоблюдение полярности подключения

Если подключить фазу сверху, а нуль снизу, то магнитные потоки, которые возникают в дифференциальном трансформаторе, не будут уничтожать друг друга. В результате произойдёт мгновенная сработка и УЗО отключит сеть.

Неправильное подключение трехфазного УЗО

Ошибки в использовании четырёхполюсных УЗО в трёхфазной цепи в основном связаны с тем, что на клеммы устройства заводятся одноимённые фазы. При этом, если потребители энергии являются однофазными, то никаких проблем это не создаёт. Но там, где работают трёхфазные устройства с напряжением 380 вольт, такая ошибка недопустима.

На видео рассказывается об ошибках подключения УЗО. Снято каналом EKF.
