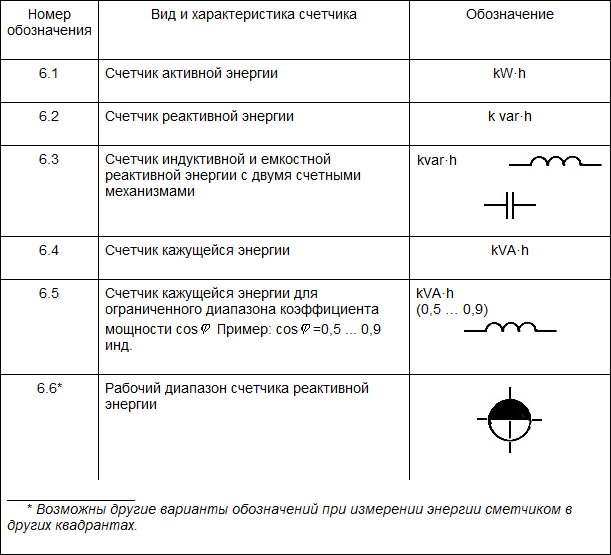

Как расшифровывается маркировка индукционного электросчётчика: разбираем на примере

Кто имеет право заниматься поверкой электросчетчика

Проверкой технического состояния электросчетчика, его заменой, установкой и поверкой имеет право заниматься компания, имеющая на это разрешение. Помимо разрешения компания должна обладать специалистами, способными качественно и профессионально оказать подобные услуги – и наша компания обладает этими качествами в полной мере.Задачи наших клиентов — установка и поверка электросчетчиков в Москве и Московской области – успешно выполняется уже долгие годы.

Согласно федеральным законам РФ №102 и №261, использовать можно лишь поверенные приборы учета. Поверка включает в себя множество важных нюансов, с которыми следует разобраться, если Вам не хочется платить штраф в случае просрочки межповерочного интервала. Что такое межповерочный интервал, поверка, когда и куда сдать свой счетчик и можно ли не сдавать? Ответы на данные вопросы Вы получите в этой статье.

Заниженные показания счётчика

Обычно запись при заметном различии. Лучше сравнить разницу по показания в журнале.

Проверить что трансформатор тока типовой — ТКЛП-0,66. Допускается другой, но для правильного вычисления должен быть с параметром 300/5. Отсоединить один провод, присоединить к токовому тр-ру сопротивление, например 10 Ом, и вольтметр и проверить напряжение на токовом при определённой нагрузке в якоре ТЭД (см. таблицу ниже).
Проверить счётчик на стенде.
Если тип токового тр-ра с 4-мя контактами, то соединять с дальнерасположенными контактами. Ближнерасположенные это одна пластина.

Параметры трансформатора тока
0,66 кВ	ном. напряжение
300/5	300 А — номинальный ток в силовом кабеле (первичная обмотка) 5 А — номинальный ток в обмотке для счётчика (вторичная обмотка) В том числе это коэффициент трансформации, также указанный на счётчике.
10 ВА	мощность вторичной обмотки при номинальном токе

Что делать, если истек срок?

По истечении срока поверки электросчетчика не следует сразу выкидывать прибор на свалку, надо выяснить класс точности и определить, подлежит он поверке или нет.

Если класс точности 2,5, то прибор надо менять на более точный и современный.

Счетчики класса 2 или 1 подлежат очередной поверке. Акт поверки должен быть предоставлен в управляющую компанию, чтобы расчет производился по показаниям счетчика, а не по среднему нормативу.

Читать также: Как проверить катет сварного шва

В заключение следует напомнить о необходимости самостоятельного контроля за датами поверок своих счетчиков и своевременного их прохождения.

Замена, нарушение режима работы, выявленные неисправности — все эти события требуют прохождения поверки, иначе прибор не будет признан пригодным к работе и его показания не будут учитываться при расчетах.

Самостоятельная или неквалифицированная поверка счетчика недопустима, тем более, что требуется наличие пломбы и соответствующих отметок в паспорте.

Вовремя произведенная госповерка избавит вас от выяснения отношений с УК или энергосбытовыми компаниями.

О том, как проводится поверка электросчетчика, вы можете узнать из видео:

Не нашли ответа на свой вопрос? Узнайте, как решить именно Вашу проблему – позвоните прямо сейчас:

Трехфазный счетчик Меркурий 230 является прибором нового выпуска. На этом аппарате имеются телеметрические выводы и специальный интерфейс, предназначенный для обмена информацией. На приборе устанавливают электронную пломбу, прибор может осуществлять автоматическую диагностику различных неисправностей. Изготовителем электросчетчиков является .

Как правильно снимать показания со счетчиков электроэнергии?

Электрическая мощность счетчика преобразовывается в аналоговый сигнал, который еще раз проходит процесс преобразования, но уже в импульсный сигнал. Главным элементом электросчетчика считается микроконтроллер, который анализирует все сигналы и рассчитывает количество потребляемой энергии.

Также, с помощью этого прибора, осуществляется передача информации на выводные устройства. Что касается индукционных счетчиков, то они состоят из таких элементов: алюминиевый диск, катушка напряжения, расчетный механизм и постоянный магнит.

Индукционные

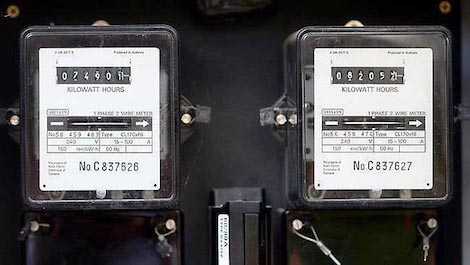

Эти приборы знакомы многим его пользователям благодаря своему стеклянному окошку, за которым крутится специальный диск. Скорость его оборота зависит от количества энергопотребления. Данный вид электросчетчика уже не актуален, так как его вытесняют с рынка разные современные аналоги.

Из-за своей невыгодности, сейчас уже его никто не устанавливает. Индукционные приборы имеют больше недостатков, чем преимуществ, ведь их устройство не позволяет совершать автоматизацию учета и под влиянием определенных факторов может искажать свои показания.

Вместе с использованием, понизилось и производство индукционных счетчиков. Причина этого заключается в предпочтении более новых и современных видов электросчетчиков.

Цифровые

Это более новые приборы, которые сегодня приобрели большую популярность.

По сравнению с предыдущим видом, цифровые электросчетчики обладают множеством преимуществ:

Надежность и точность системы.
Возможность одновременной проверки активной и реактивной мощности.
Возможность разработки многотарифных установок.
Реализация внешнего интерфейса (изменение тарифов, возможность диагностики и управления).
Осуществление статистического управления.
Хранение информации накопленной энергии за определенный период времени;

С помощью таких электросчетчиков, можно совершать автоматизацию учета энергии и ее распределение. Также, некоторые системы способны предусматривать предварительную оплату электроэнергии. Причем информация об оплате записывается на электронную карточку, которая является индивидуальной для каждого пользователя.

Гибридные

Это самые редкие виды, которые сейчас практически никто не использует. Гибридные счетчики не очень удобны, так как измерительная их часть является электрической, а вычислительная часть – механическая.

Электросчетчик Меркурий 230, модификация AR

организация учета реактивной и активной электроэнергии трехфазных сетей только в 1-ом направлении;
не оснащен внутренним тарификатором, поэтому многотарифный учет возможен только за счет применения дополнительного внешнего устройства, при этом обмен будет происходить через RS485/CAN (максимальное количество тарифов — четыре);
технически допускается возможность программирования устройства с переходом его в режим, при котором будет происходить суммирование фаз. Такое решение позволяет предотвратить случаи незаконного потребления электроэнергии;
возможна комплектация интерфейсами: RS485, CAN, PLC.

Как остановить счетчик меркурий?

Инфо

Сработала пломба, что делать? Если собственник объекта недвижимости столкнулся с тем, что на счетчике сработала антимагнитная пломба, то ему в соответствии с законодательством РФ потребуется обратиться в службу ЖКХ и установить пломбу заново. Читайте обзор производителей напольных унитазов. Стоимость антимагнитной пломбы На данный момент приобрести антимагнитные пломбы можно только в специализированных магазинах. Причем необходимо отметить, что в среднем по стране стоимость продукта данного типа варьируется в промежутке от 25 до 70 рублей.

Где купить антимагнитные пломбы? Где купить в Москве: Торговая г. Москва, ул. Большая Семеновская, д. 49, 2 этаж, офис 217 Контактный телефон: 8 (495) 545 09 31,;

Центр КТ г. Москва, ул. Полтавская д.

Разновидности данного счётчика

Прибор выпускается в десяти исполнениях. Далее – детальнее об особенностях каждой модификации.

ART-00 С(R)N

Характеризуется расчётным фазным напряжением – 57,7 В, нормальным и предельным током соответственно 5 и 7,5 А, наличием интерфейса САN или RS485, классом точности по активному виду электроэнергии – 0,5S, реактивному – 1.

ART-01 С(R)N

От предыдущего исполнения отличается значением номинального напряжения для отдельной фазы – 230 В, предельного тока – 60 А, классом точности для реактивной электроэнергии – 2.

ART-03 С(R)N

У данной модели номинальный и предельный ток соответственно 5 и 7,5 А, отличается величина погрешности для активного вида электроэнергии – 1, остальные параметры аналогичны.

ART-01 PQRSIN

Отличается токовыми показателями – 10 (100) А, величинами погрешностей – 1/2, вместо интерфейса САN установлен IrDA.

Счетчики Меркурий: разновидности

Для начала нужно ознакомиться со всеми счетчиками Меркурий, которые приобрели популярность в нашей стране. Отметим то факт, что компания Инкотекс, которая является производителем данных агрегатов, уже довольно давно является лидером на современных рынках и выпускает не только электрические счетчики, но и много другого электронного оборудования.

Итак, среди лучших счетчиков Меркурий можно выделить:

Меркурий 200;
Меркурий 201;
Меркурий 221;
Меркурий 230;
Меркурий 231;
Меркурий 321.

Отдельно следует обратить внимание на серию 200. Такие агрегаты в основном применяются в сетях однофазного типа, с переменным током в ГЦ

В номинальном учете напряжение кодируется в вольты. В данной ситуации учет электроэнергии делается по однотарифному плану.

Счетчики серии 201 принято считать самыми популярными. Они получили широкое распространение и поэтому на данный момент их используют в качестве основной установки для контроля над учетом электроэнергии не только в частных домах, но и на предприятиях. Такие счетчики самые функциональные, они могут быть не только однофазными, но и двухфазными. Что касается конструкции, то она отличается отменным качеством и защищена от любых видов взломов.

Электрический счетчик данного производителя может быть:

Каждый электросчетчик нуждается в отдельном подходе, и очень важно знать, как правильно снимать с них показания. Счетчик должен устанавливать человек из специальной службы, который после монтажа поставит пломбу

Счетчик должен устанавливать человек из специальной службы, который после монтажа поставит пломбу

Данная категория включает в себя еще несколько серьезных видов счетчиков:

Все они применяются в зависимости от того в какой сфере должно происходить измерение. Перечисленные типы рассчитаны на работу с номинальным током в 5А, в то время как максимальная рабочая отметка составляет 60А.

Номинальный ток и времятоковая характеристика

Далее следует одна из главных надписей — номинальный ток автомата. Например С25 или С16.

Первая буква обозначает времятоковую характеристику «С». Цифра после буквы — значение номинального тока.

Самые распространенные характеристики — «B, C, D, Z, K». Они определяют время отключения, в зависимости от тока короткого замыкания, проходящего через автомат. Если коротко, то:

B
автомат отключится «условно мгновенно» при токе КЗ в 3-5 раз больше номинала

В основном их ставят в цепях освещения.

C
при токе КЗ в 5-10 раз больше номинала

Универсальное применение в сетях со смешанной нагрузкой.

D
в 10-20 раз больше Iном

Используются для подключения электродвигателей.

Z
в 2-3 раза

Актуально в схемах с электронными устройствами.

K
в 8-12 раз

Подходит только для оборудования с индуктивной нагрузкой.

Все подобные устройства имеют тепловую и электромагнитную защиту. Хотя тепловая иногда может и не ставится. Но об это чуть позже.

Электромагнитная — в диапазоне вышеприведенных параметров в зависимости от типа характеристики.

Обратите внимание, что при значении С25, автомат не отключит нагрузку в 26 Ампер. Это случится только при величине тока в 1,13 раз большую от 25А

Да и то, через довольно длительный промежуток времени (более 1 часа).

Есть такое понятие как:

ток срабатывания — 1,45*Iном

Автомат гарантировано сработает в течение часа.

ток не срабатывания — 1,13*Iном

Автомат не должен сработать в течение часа, а только по истечении этого времени.

Еще не забывайте, что значение номинального тока на корпусе указано для окружающей температуры в +30С. Если вы поставите аппарат в бане или на фасаде дома, прямо под лучами солнца, то 16 Амперный автомат, знойным летним деньком может сработать при токе, даже меньше номинального!

Счетчик Меркурий 230: описание устройства

Счетчик Меркурий 230 может с равным успехом использоваться в быту и в промышленных целях. Этот прибор является частым гостем в элитных коттеджах, содержащих большое количество разнообразной электроники, начиная холодильниками, стиральными машинами и заканчивая теплым полом.

Возможно, вас также заинтересует статья о том, какие существуют способы передачи показания электроэнергии. А если же полученные цифры будут слишком большими, стоит задуматься об экономии, о чем вы можете прочитать здесь.

Устройство успешно зарекомендовало себя в производственных целях. Его нередко используют сотрудники ЖКХ, работники малых и больших структур.

Электросчетчик Меркурий 230 АМ-1

Поверка электросчетчика – ответственность его владельца, после согласования с поставщиком электроэнергии. Если периодичность (сроки) поверки электросчетчиков соблюдены, а потребитель подозревает, что счетчик считает неправильно, может назначаться дополнительные испытания. Чтобы этого не произошло, рекомендуется использовать проверенные модели электросчетчиков, например Меркурий 230 и последующие серии – опыт работы нашей компании с продукцией «Инкотекс» может это гарантировать.

Дополнительная поверка прибора учета производится в центре стандартизации, при этом специалист из энергосбытовой компании должен локализовать последние показания счетчика: снять текущие показания, составить акт снятия прибора и перевести оплату за электроэнергию исходя из средних показателей.

Успешно прошедшие поверку приборы учета пломбируют: на креплении кожухов устанавливают пломбу предприятия, которое осуществило поверку , а на крышке колодки зажимов устанавливается пломба поставщика электроэнергии. При поверке прибора выявляется его соответствие заявленной точности, для многофункциональных средств учета электроэнергии проводятся проверка точности и его дополнительные возможности.

Счетчик электронный Меркурий 230 АМ-02 10-100А 380В 1Т

Меркурий 230 АМ

Счетчики предназначены для коммерческого учета активной электроэнергии в одном направлении в трёх- или четырёхпроводной сети переменного тока.

Технические особенности :

Учет активной электроэнергии в однотарифном режиме нарастающим итогом с момента ввода в эксплуатацию;
Работа только в сторону увеличения показаний пори любом нарушении фазировки подключения токовых цепей счётчика;
В счетчиках применены электромеханическое отсчетное устройство и светодиодный индикатор наличия и потребления электрической энергии.
Cтандартный телеметрический выход позволяет эксплуатировать счетчик в составе АСКУЭ, имеющей возможность приёма учётной информации в импульсах телеметрии;

Модельный ряд.

Меркурий 230 АМ-01

Меркурий 230 АМ-02

Меркурий 230 АМ-03

Основные технические характеристики

наименование параметров

Величины

Класс точности при измерении – активной энергии

Номинальное напряжение, В

3*57,7/100 или 3*230/400

Номинальный(макс) ток, А

Максимальный ток в течении 0,5 с, А – при I_ном=5А – при I_ном=10А

Стартовый ток (чувствительность), А – для I_{НОМ(МАКС)}=5(7,5)А, U_НОМ=57,7 или 230В – для I_{НОМ(МАКС)}=5(60)А, U_НОМ=230B – для I_{НОМ(МАКС)}=10(100)А, U_НОМ=230B

Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более

Полная мощность, потребляемая цепью тока не более, В*А

Постоянная счетчика в режиме телеметрии(поверки), имп/кВт,: – для I_{НОМ(МАКС)}=5(7,5)А, U_НОМ=57,7 B – для I_{НОМ(МАКС)}=5(7,5)А, U_НОМ=230 B – для I_{НОМ(МАКС)}=5(60)А, U_НОМ=230 B – для I_{НОМ(МАКС)}=10(100)А, U_НОМ=230 B

8000(170700) 800(17070) 1600 1600

Диапазон температур, °С

Габариты (длина, ширина, высота), мм

Гарантия производителя, лет

Варианты исполнений:

Условное обозначение	Номинальное напряжение, В	Номин. ( макс.) ток, А	Класс точности активной энергии
Меркурий 230 AM-XX непосредственного и трансформаторного включения
АМ-00	3*57,7/100	5(7,5)	0,5S
АМ-01	3*230/400	5(60)	1,0
АМ-02	3*230/400	10(100)	1,0
АМ-03	3*230/400	5(7,5)	0,5S

В обозначении счётчиков:

A – активной энергии;
M – электромеханическое отсчётное устройство;

Считывание показаний потребления электроэнергии с отсчетных устройств в различ-ных вариантах исполнения счетчика:

Типы электросчетчиков

Индукционные приборы учета

Знакомый всем прибор с прозрачным пластиковым окошком, через которое виден вращающийся диск. Больше число оборотов диска — выше расход электроэнергии.

Индукционные электросчетчики, несмотря на свою невысокую точность, считаются весьма надежными. Их гарантийный срок службы 15 лет.

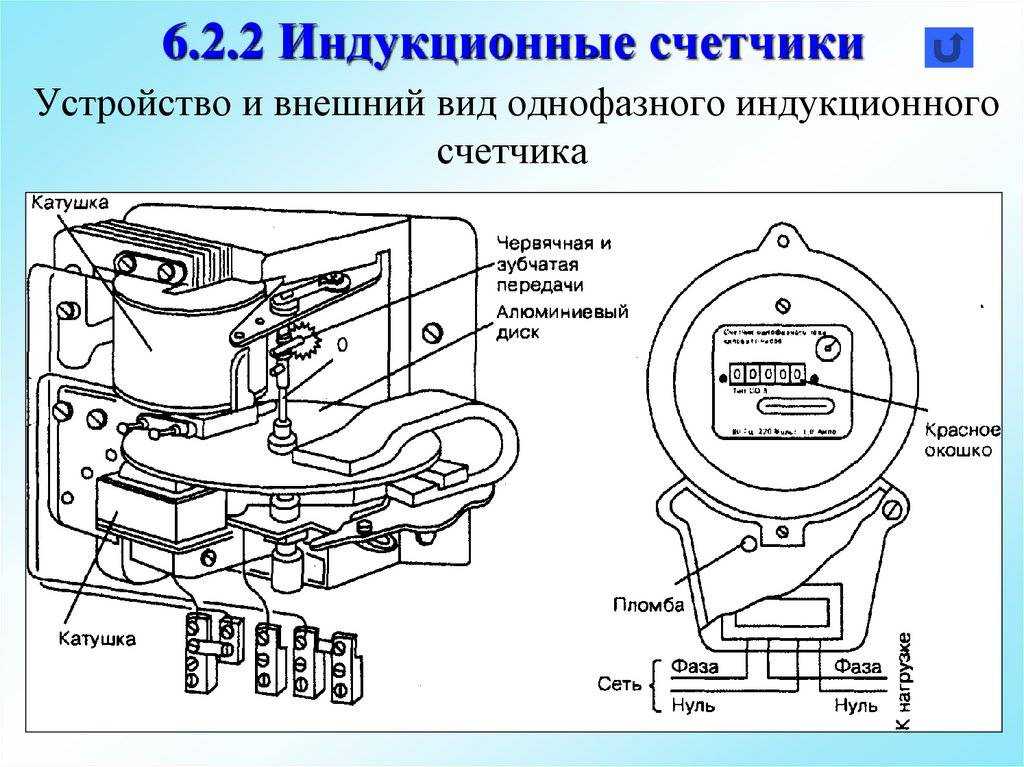

Внешний вид и принципиальная схема индукционного счетчика учета электрической энергии

Преимущества этого типа прибора:

невысокая стоимость;
надежность;
хорошее качество;

Среди недостатков можно отметить:

низкий класс точности;
малая функциональность;
легкая доступность для использования неучтенной электроэнергии.

Электронный счётчик электроэнергии

Внешний вид электрического счётчика потребления электроэнергии

В таком приборе на электронных элементах под воздействием тока и напряжения создаются импульсы, число которых пропорционально количеству измеряемой энергии. Такие счетчики программируемые, оснащены жидкокристаллическим индикатором.

Основное достоинство прибора — возможность пользоваться дифференцированными тарифами при учете израсходованной энергии, так как электронный счетчик способен запоминать, какое количество электроэнергии было использовано в определенный заранее период времени. Каждый промежуток времени, соответствующий определенному тарифу, снабжен своим счетным механизмом.

Интервал между поверками у такого счетчика составляет от 4 до 16 лет.

Недостатком электронного прибора является его достаточно высокая стоимость, но она быстро компенсируется удобством в пользовании и точностью измерений.

Электродинамический счётчик электроэнергии

Электродинамический счетчик содержит неподвижную токовую обмотку в виде проволочных катушек. Если включить электроприбор, то проходящий через катушки ток создает магнитное поле. Между обмотками находится якорь из трех и более катушек. На якоре установлен коллектор с металлическими щетками. Коллектор изменяет направления тока в проводниках якоря в магнитном поле, возникшем при помощи неподвижных катушек. О показаниях прибора судят по цифрам на шкале счетчика, появляющихся в шести выстроенных в ряд прямоугольных окошках. Над ними указывается единица измерения электрической энергии. Первые пять цифр — целое число гектоватт‑часов или киловатт‑часов использованной электроэнергии, шестая цифра – дробная часть десятичного числа.

Преимущества электронных и электродинамических счетчиков:

высокий класс точности;
многотарифность (от двух);
при учете нескольких типов электрической энергии достаточно одного счетчика;
энергоучет ведется в двух направлениях;
ведут измерение качества и объема мощности;
сохраняют данные учета электроэнергии;
легкодоступные данные;
возможность дистанционно узнавать показания;
счетчик имеет небольшой размер;

Недостатки:

чувствительны к перепадам напряжения;
дороже индукционных;
сложный ремонт.

Гибридные счетчики

Гибридные счетчики имеют цифровой интерфейс и механическое вычислительное устройство. Измерительная часть может быть электронной или индукционной.

Прибор представляет из себя промежуточный вариант и используется редко.

Таким образом, имея представление о классификации электросчетчиков, об их типах и основных характеристиках и соотнеся эту информацию со своими финансовыми возможностями и потребностями можно сделать правильный выбор.

Функционал

Владельцы счетчика «Меркурий 200» имеют возможность при его эксплуатации:

снимать показания по четырем тарифным зонам;
составлять индивидуальные графики расхода электроэнергии с понедельника по воскресение;
составлять график для 11 месяцев.

Также такие счетчики автоматически переводятся на летнее и зимнее время. Показания расхода электроэнергии в этих моделях сохраняются в том числе и в памяти. На табло счетчиков «Меркурий 200» могут отображаться:

расход электроэнергии по четырем тарифам;
суммарные показания расхода;
значение тока в цепи;
значения напряжения и мощности в данный момент времени.

Кроме того, в них можно устанавливать максимальный лимит нагрузки и в последующем контролировать этот показатель.

Индукционные счетчики электроэнергии

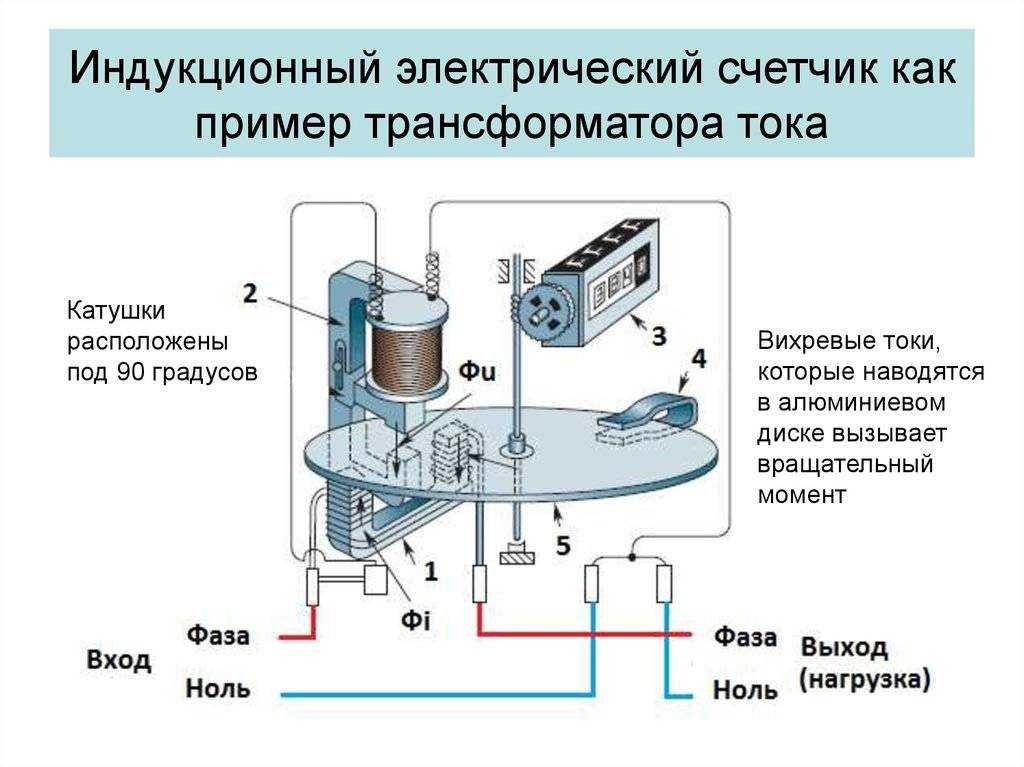

Одной из разновидностей приборов учета являются индукционные электросчетчики, которые повсеместно использовались до недавнего времени и продолжают функционировать в домах старой постройки. Расход электричества можно узнать по крутящемуся диску, защищенному стеклом. Темп его вращения изменяется в зависимости от расхода электроэнергии, а результаты выводятся на комплект барабанов с нанесенными цифрами.

В конструкцию входят два рабочих элемента: катушка напряжения для ограничения переменного тока, создающая магнитный поток, равный напряжению, и катушка тока, тоже предназначенная для возбуждения магнитного потока, соразмерного с силой проходящего через нее тока. На этих конструктивных особенностях основан принцип действия этого устройства.

Во время двойного прохода обоих магнитных потоков через алюминиевый диск по параболической траектории, возникают силы, воздействующие на этот диск и заставляющие его вращаться. Полученные данные выводятся на вышеупомянутые барабаны через ось, соединенную с зубчато-винтовой передачей. Таким образом, чем выше напряжение, тем быстрее будут двигаться магнитные потоки и связанные с ними механические детали.

Индукционные электросчетчики считаются очень надежными и долговечными, не зависят от скачков напряжения и считаются сравнительно недорогими. Серьезным недостатком таких приборов, определяющих расход, можно посчитать слишком большую погрешность в измерениях, слабую защиту от воровства электричества и размеры аппарата. Сам электросчетчик в процессе функционирования потребляет большое количество энергии.

Базовые и дополнительные функции

Сейчас электрические счетчики, кроме основной функции — учета электроэнергии, обладают различными дополнительными свойствами, при помощи которых допустимо контролировать некоторые характеристики электросети и режимы самого прибора. Снимать данные с этого устройства можно не только на месте эксплуатации, но и дистанционно через некоторые виды интерфейса. Двухтарифный счетчик Меркурий является аппаратом, который обладает повышенными возможностями.

Стандартные возможности подключения трехфазного счетчика Меркурий 230:

Измерение данных электроэнергии, их хранение и визуализация на дисплее за такой интервал времени: от последнего сброса, за 24 часа, за 30 суток, за год.
Прибор может учитывать ток по двум тарифным планам для 16 временных зон.
Прибор можно программировать каждый месяц на новый тариф.

Аппарат записывает такие характеристики:

мгновенный расчет мощности;
определение разности потенциалов;
определение тока по фазам;
показатель частоты сети;
мощность по разным фазам и общую.

Прибор имеет максимальную защиту. Если лимит будет превышен, то прибор отмечает это, также указывается точное время, когда произошло превышение. Цифровой выход позволяет управлять нагрузкой.

В аппарате имеется журнал записи событий. В нем указываются такие показатели:

время подключения прибора к сети и отключения от нее;
учет фаз;
коррекция тарифного расписания;
учет вскрытия счетчика;
превышение лимита.

Рассмотрим дополнительные возможности прибора. Счетчик обладает дополнительными функциями:

учет электроэнергии в прямом и обратном направлениях;
возможна передача данных расхода электричества по каждой фазе;
наличие архива данных мощности с интервалом от 1 до 45 минут;
период хранения данных архива составляет 85 суток;
наибольший показатель утренней и вечерней мощностей;
учет потерь;
учет магнитного воздействия с фиксацией данных в специальном журнале;
контроль качества электроэнергии.
