Установка вводного щита на опоре

Шкаф своими руками

Если у вас есть опыт и желание, обустроить шкаф для электросчетчика можно самостоятельно. Нужно будет купить саму конструкцию, вооружиться необходимыми инструментами и провести сборку электрощита в соответствии со спецификой домашней электросети.

Если попался шкаф нужных габаритов, но в нем не хватает окошка, ушек для пломб или каких-то отверстий, эти элементы допустимо добавить. Но работы нужно выполнять в соответствии с правилами техники безопасности и требованиями контролирующих организаций.

Все необходимое оборудование крепится на DIN-рейки. Со многими моделями приборов учета в комплекте поставляются детали, которые могут пригодиться при установке (наклейки, колпачки, крепежные элементы). Основная задача — собрать приборы и правильно их объединить между собой.

Модели наружных счетчиков

Если вы покупаете новый счетчик, а не выносите из помещения уже имеющийся, нужен прибор, пригодный для использования в уличных условиях.

Обратите внимание на следующие моменты:

Индукционные модели гораздо более чувствительны к температурным перепадам, чем электронные.
DIN-рейка как способ крепления предпочтительнее.
Зайдите на сайт электросбытовой организации и посмотрите, какие модели разрешены к установке на территории России.
Для многотарифной системы оплаты выбирайте устройство, способное учитывать более трех тарифов.

Известность марки и наличие сервисных центров тоже имеет значение. Проверенный производитель — это и качество, и ремонтопригодность, и лояльность проверяющих организаций.

Рассмотрите вариант покупки счетчика и ящика от одного производителя: так легче добиться полноценного объединения устройств и оболочки

Из имеющихся в продаже отечественных марок можно рассмотреть следующие: INCOTEX, «Тайпит», «Энергомера», EKF. Особенной популярностью пользуется такая модель, как «Меркурий» 230 АМ-03. Он однотарифный, способен давать точные показания при диапазоне температур от -40 до +55 градусов.

Из зарубежных производителей хорошо себя зарекомендовали: шведско-швейцарский ABB, французский Schneider Electric, турецкий Legrand. Но у европейских марок диапазон рабочих температур часто не соответствует российским реалиям.

Желательно посоветоваться со специалистами обслуживающей организации в вашем регионе. Обычно у них есть список приборов, которые уже показали себя с лучшей стороны в процессе эксплуатации.

Автомат и обогреватель

В ящике до счетчика устанавливается автоматический выключатель. Его параметры нужно рассчитывать от суммарной мощности всех потребителей – электроприборов, установленных или планируемых в доме и на улице/в гараже и прочих бытовых постройках.

Если, к примеру, суммарная мощность равна 25 кВт, то к этому значению оптимально подойдет автомат на 63 А. Кроме вводного нужен автомат отходящих линий, защитный для обогревателя и модема (если есть). С помощью последнего показания автоматически передаются в центр обработки. Но такой схеме не обойтись без обогревателя.

Обогреватель для электрощитка может включаться-выключаться вручную или автоматически. Он нужен для поддержания оптимальной температуры в холода — электроприборам нужно тепло, чтобы работать без погрешностей

Обогреватели для электрощитков изготавливаются из алюминия, который покрывается негорючими термопластиками.

Основные функции элемента — предотвращать появление конденсата, что препятствует коррозийным изменениям токоведущих шин, контактов и защищает приборы от повышенной влажности.

Устройство ввода резерва и УЗИП

Если в составе электроустановки есть автономный источник питания, после счетчика нужно установить устройство резерва. Этот прибор нужен для ручного переключения потребителей с внешней сети на генератор и обратно.

Устройство ввода резерва исключает одновременное задействование двух разных источников питания (внешняя сеть и генератор), в чем и состоит его задача

Для защиты установки от ударов молнии, высоковольтных скачков и пожаров от этих воздействий, в щиток добавляют УЗИП (защита от импульсных перенапряжений). Его размещают после вводного автомата и через отдельный предохранитель. УЗИП обязателен, если ввод в здание осуществляется по воздушному пути.

Дополнительно в щиток может устанавливаться противопожарное УЗО, кросс-модуль для распределения электроэнергии по разным группам потребителей. Иногда в ящик добавляют и дифференциальный автомат.

Розетка является одним из необязательных элементов. Но если у вас на участке только идет строительство или нужно уличное подключение для некоторого оборудования, без нее не обойтись. И не забывайте о нулевой рейке, она объединяет все нулевые кабеля и используется для коммутации жил.

Выбор материалов для монтажа

Выполнение ТУ 15 кВт заключается в установке счетчика на столбе на границе участка. В щите собирается схема учета электроэнергии. Перед нами стояла задача выбрать электрощит защищённый от атмосферных воздействий, а также от коррозии.

Пластиковый электрощит для ТУ 15 кВт Электрощит для уличного монтажа Уличный пластиковый электрощит

В данной работе мы применили электрощит из пластика сшитого стекловолокном. Преимущества такого электрощита при выполнении ТУ 15 кВт:

Защита от влаги и пыли IP 67
Стойкость к коррозии
Прочный корпус
Удобство монтажа
Герметичный ввод кабеля
Низкая цена
Стильный дизайн

Кабельный ввод выполнен с помощью гермовводов, что обеспечивает защиту от влаги.

Автоматические выключатели выбирались исходя из безопасности и надёжной работы, а также качество исполнения. Автоматы фирмы ABB соответвуют таким параметрам.

Счетчик Меркурий 231 AT 01 I, многотарифный 3-х фазный на ток 60А.

Бокс на 4 модуля для пломбировки электроснабжающей организации. Провод монтажный Пв1 диаметром 6 мм.

В качестве кабеля используется провод СИП 4 4*16, а также арматура СИП для его монтажа. Анкерный зажим СИП DN 123 и ответвлительный зажим P 645.

Кронштейн изготавливается из металлического перфорированного профиля 40*20. Крепится профиль с помощью шпилек диаметром 8 мм.

Общие требования

1.5.4. Учет активной электроэнергии должен обеспечивать определение количества энергии:

1) выработанной генераторами электростанций;

2) потребленной на собственные и хозяйственные (раздельно) нужды электростанций и подстанций;

3) отпущенной потребителям по линиям, отходящим от шин электростанции непосредственно к потребителям;

4) переданной в другие энергосистемы или полученной от них;

5) отпущенной потребителям из электрической сети.

Кроме того, учет активной электроэнергии должен обеспечивать возможность:

определения поступления электроэнергии в электрические сети разных классов напряжений энергосистемы;
составления балансов электроэнергии для хозрасчетных подразделений энергосистемы;
контроля за соблюдением потребителями заданных им режимов потребления и баланса электроэнергии.

Отсутствует эксплуатационная документация

На каждый распределительный щит должна быть выпущена эксплуатационная документация (руководство по эксплуатации). Объем этого документа зависит от типа и назначения щита. Это не большой документ, в состав которого входит: наименование изготовителя, область применения и условия эксплуатации, номинальные частота, мощность и ток, номинальные токи всех аппаратов защиты, указания по монтажу, указания мер безопасности, данные по сертификации.

Специализированные предприятия по выпуску щитового оборудования, как правило, представляют сертификат соответствия на весь щит, в том числе, если щит изготовлен в единственном экземпляре.

Классификация щитов

Щит учета может иметь различное конструктивное исполнение: в виде небольшого бокса, рассчитанного на установку прибора учета и защитного аппарата либо в виде полноценного шкафа, в котором может быть установлено несколько защитных аппаратов и другие вспомогательные элементы для распределения электроэнергии (учетно-распределительный и групповой учетно-распределительный щитки).

Щитки также классифицируется по степени защиты корпуса от негативных воздействий влаги и посторонних предметов, в том числе и пыли. В данном случае щит устанавливается на опоре (столбе), то есть вне помещений, поэтому корпус такого щита должен иметь степень защиты не ниже IP54. Также выбирая корпус учетно-распределительного щитка нужно учитывать возможность его эксплуатации в температурном диапазоне местных условий окружающей среды.

Корпус щита учета для установки вне помещений должен иметь запирающее устройство, а на самом корпусе должно быть прозрачное окно для возможности беспрепятственного съема показаний представителями энергосбыта.

Монтажные работы

Шаг 1 – Выбираем место

Сначала нужно определиться в каком месте сделать заземляющий контур

Важность данного этапа очень высока, т.к. от выбора места заземления на дачном участке зависит безопасность использования системы. Если и случится пробой электропроводки, в результате чего сработает защита, то в месте, где находятся штыри, быть никого не должно

Присутствие человека либо животного на месте отвода электричества в почву может стать причиной летального исхода. Именно поэтому местоположение электродов выбирается с учетом того, что здесь никто не будет находиться. Лучше всего размещать отвод вдоль забора за домом, на расстоянии не больше, чем 1 метр от фундамента постройки. Дополнительно рекомендуется сделать невысокий заборчик либо бордюр для ограждения небезопасной зоны

Если и случится пробой электропроводки, в результате чего сработает защита, то в месте, где находятся штыри, быть никого не должно. Присутствие человека либо животного на месте отвода электричества в почву может стать причиной летального исхода. Именно поэтому местоположение электродов выбирается с учетом того, что здесь никто не будет находиться. Лучше всего размещать отвод вдоль забора за домом, на расстоянии не больше, чем 1 метр от фундамента постройки. Дополнительно рекомендуется сделать невысокий заборчик либо бордюр для ограждения небезопасной зоны.

Если Вы не хотите портить ландшафтный дизайн участка, рекомендуем организовать систему заземления жилого дома под валунами либо какой-нибудь объемной садовой скульптурой. В данном случае и находиться никто не сможет в опасной зоне и красоте приусадебной территории ничто не навредит!

Шаг 2 – Земляные работы

Для примера рассмотрим, как правильно сделать заземление в частном доме треугольником по схеме, которую мы рассматривали выше. На данном этапе необходимо лопатой прокопать треугольник со сторонами 1,2 метра (наиболее оптимальное расстояние между уголками). Глубина траншеи должна составлять от 50 до 70 см. Такую же траншею нужно прокопать к крыльцу дома.

Правила установки щита учета

Приведем нормы на установку электрического щита согласно ПУЭ 7. Согласно главе 1.5, п. 1.5.29, расстояние от поверхности земли (пола) до клемм прибора учета должно быть в пределах 0,8-1,7 м. Сам щит может устанавливаться, как на опоре (столбе), так и на трубостойке – в данном случае все также зависит от требований снабжающей организации.

Электрический счетчик должен быть защищен предохранителями или автоматическими выключателями. При этом расстояние от электросчетчика до защитных аппаратов не должно превышать 10 м.

Часто потребители не соблюдают требования относительно выбора номинала защитных аппаратов, что может привести к повреждению счетчика. А в случае превышения допустимого лимита мощности у нескольких потребителей может привести к нежелательной перегрузке на питающей линии в целом, что влечет за собой возникновение аварийных ситуаций в электрической сети.

Поэтому в большинстве случаев снабжающая организация устанавливает щиты учета с возможностью установки автоматического выключателя. Автоматический выключатель, во-первых, осуществляет защиту самого электрического счетчика от перегрузки, во-вторых, он лимитирует нагрузку в соответствии с договором по электроснабжению дома, в котором, как правило, указывается выделенная мощность. Автоматический выключатель устанавливается и подключается при подключении к электросетям, а сам щиток пломбируется для предотвращения самовольной замены автомата, а также несанкционированного вмешательства в работу измерительного прибора.

Щит учета устанавливается только на устойчивую и надежную опору при помощи специальной скобы и других элементов для монтажа, которые есть в комплекте к щитку или которые нужно приобрести дополнительно.

Также в целях защиты от повреждения или вмешательства снабжающая организация может выполнить установку щитка учета на опоре (столбе) на высоте более 1,7 м.

Совместимость с устройствами отключения

Чтобы сделать работу человека максимально безопасной, ПУЭ рекомендует применять УЗО или дифавтоматы. Такие устройства можно применять в системе ТN-C-S, когда PEN-провод разделен на PE и N-проводники. Это разделение происходит в вводном электрощите на главной заземляющей шине. Причем подключение главной заземляющей шины производится к повторному заземлению или к заземленному на вводе в здание PEN-проводнику.

УЗО или дифавтомат реагирует на токи утечки в нагрузке. При появлении утечки в изоляции или при повышении влажности появляются токи утечки. При превышении определенного значения тока утечки УЗО обесточивает защищаемую цепь. Дифференциальный автомат обесточивает цепь при появлении в нагрузке короткого замыкания.

Применение устройства вторичного заземления нулевого провода влияет на время срабатывания автоматических выключателей. Чем ниже показатель сопротивления заземления, тем быстрее и надежнее сработает автоматический выключатель, а значит, выше безопасность человека при аварийных ситуациях в электрических сетях.

Запрещается

Подключать проводники к металлическим трубопроводам любых инженерных коммуникаций.
Покрывать лакокрасочными составами элементы схемы.
Использовать для подключения заземления «нулевой» провод.
Располагать горизонтальные заземлители и соединители наверху (наземная прокладка используется в редких случаях).

1. Прежде чем приступить к работе, рекомендуется составить временную схему контура, которую желательно сохранить. Ведь со временем многое забывается, и чтобы впоследствии не гадать, где проходит соединитель и в каком месте заложены электроды, под рукой всегда будет схема контура.

2. Электроды допускается размещать не только по вершинам треугольника. Их можно расположить по дуге, на линии

Важно, чтобы общее сопротивление системы заземления не превышало 3 Ом (цепь напряжения до 500 В) и 4 Ом (до 1 кВт). При необходимости данный показатель уменьшается посредством установки еще 1-2 стержней

3. Если сделать замер самостоятельно не представляется возможным, то для абсолютной уверенности в качестве монтажа схемы, желательно пригласить специалиста. Данная услуга в среднем обойдется в 400-500 рублей.

Очень часто эту услугу энергетики буквально навязывают, убеждая, что данный вид работ имеют право осуществлять только лицензированные организации. Однако ни в одной нормативной документации нет указаний о запрете на самостоятельную установку контура.

Естественно, что монтаж можно заказать у энергетиков, принять готовую работу и заплатить за нее. Но если вы уверены в собственных силах, почему бы не смонтировать контур заземления самостоятельно.

При строительстве или покупке частного дома, к нему будет подведена система электроснабжения, и поэтому понадобятся заземляющие мероприятия. Предлагаем рассмотреть, как делать отдельный внешний и внутренний контур заземления, стоимость его установки и нормы ПУЭ, а также цену и где купить материалы.

Устройство заземления – это соединенные группой горизонтальные проводники – электроды, их монтаж производится в непосредственной близости с объектом на определенном расстоянии друг относительно друг друга.

Для чего нужен контур:

защита электрических приборов от перепадов напряжения в помещениях;
защита жителей дома от удара тока;
сопротивление «растеканию» энергии;
для молниезащиты коттеджа, дома или квартиры.

Необходимый инструмент

Пассатижи;
Бокорезы;
Нож для зачистки проводов;
Отвертки: крестовая и простая;
Гаечный ключ на 10 мм (для разбора и сбора задней стенки щита и др.) и 13 мм (для проколов);
Дрель или шуруповёрт;
Сверло диаметром 6 мм для крепления учетно-распределительного щита к металлическим полосам и болта заземления;
Лопата или бур;
Лестница, леса или высокий стол;

Сварка и два электрода. Можно обойтись и без сварки и прикрепить насквозь полосы к металлическому квадратному профилю 60 мм, а болты поставить с закруглёнными шляпками наружу. Всё это закрасится чёрной мастикой.

Как смонтировать

Сначала, поместите оборудование в щит, для удобства можно вытащить заднюю стенку с дин рейками наружу.

На верхний автомат подаётся напряжение с СИП 4, далее приходящий провод снизу автомата идет к счетчику, а от счетчика уже исходящий идет на автомат внизу, от которого электроэнергия будет поступать в дом или на участок.

Ноль со столба проводом СИП – 4 справа идет к счетчику напрямую, а далее отходящим проводом (медью 6 кВ) идет на Din шину (на рисунке синего цвета) и далее следует СИПом – 4 на дом.

Подключение автоматов к счетчику зависит от вашей модели счётчика. В любом случае схема подключения простая и не требует особенных навыков. Можно посмотреть в интернете видео по подключению именно вашей модели счетчика.

При монтировании не забудьте заземлить дверцы щита с трубостойкой.

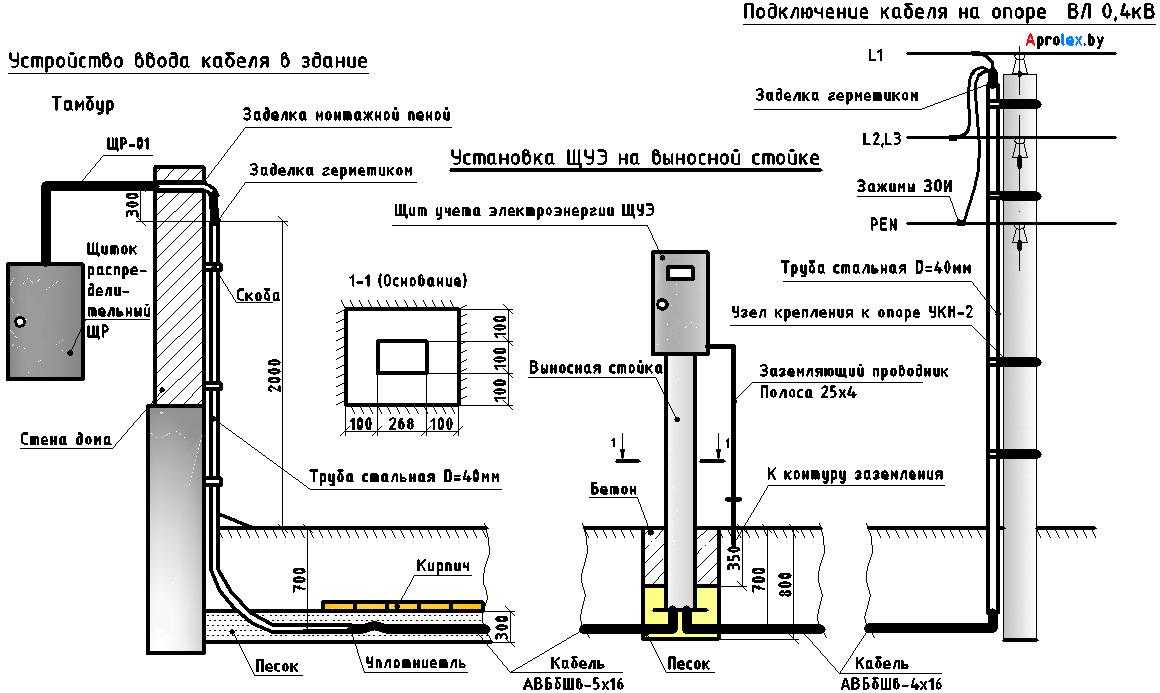

Установка трубостойки

Выкопать либо пробурить отверстие длинной один метр, для установки трубостойки.

Если вы бурите, то можно снизу квадратного профиля трубостойки на расстоянии 110 см закрепить или приварить металлический уголок и, нанося по нему удары кувалдой плотно добить в отверстие после бура. После установки уголок отрезается или отвинчивается.

Если выкапываете на метр лопатой, то лучше забетонировать, хотя бы верхнюю часть до земли.

После установки трубостойки не забудьте её заземлить, т.е. сделать отдельное заземление. Рядом вбивается, например квадратный толстостенный профиль примерно 40 мм и этот профиль при помощи сварки или проводов с креплениями соединяется внизу с квадратным профилем 60 мм трубостойки.

Подключение к силовым проводам

Для подключения к столбу с электроэнергией нужно вызывать электриков с допуском. Работа не сложная затянуть четыре прокола ключом на 13 мм или на 17 мм зависит от модели прокола. При выполнении этой работы нужна длинная лестница или монтерские кошки (когти). Ещё необходимо соблюдать правила безопасности, особенно если работа проводится под напряжением.

Была польза — ставьте нравиться и подписывайтесь на канал. Удачного монтажа и хорошего настроения!

Основные критерии выбора короба

Главная задача потребителя — найти прочный, практичный ящик, который выдержит длительную службу в уличных условиях. Короб должен быть удобен при монтаже и эксплуатации.

Что важно в самой конструкции? Наличие отверстий соответствующего диаметра для проводов, которые идут от опоры и выводятся на здание. Желательно, чтобы эти элементы имели уплотнительные резинки и пластиковые муфты

В электрощитке должны помещаться все необходимые отходящие кабеля и дополнительно оставаться пространство для модернизации или расширения установки

Удобная деталь — окошко. Оно исключает необходимость открытия щитка для снятия показаний и уменьшает частоту контактов внутреннего содержимого с воздухом, влагой

Обратите внимание и на ушки для опломбировки

Еще один важный момент — степень защиты от пыли и влажности. Она определяется по индексу IP и цифре рядом с ним

Индекс IP20 означает, что бокс защищен от частиц пыли более 12,5 мм, но беззащитен перед влагой. Степень защиты IP65 гарантирует полную изоляцию от этих негативных факторов. Чем выше число, тем дороже конструкция. Оптимален вариант с показателем от 54.

При выборе электрощитка также нужно смотреть на толщину его стенок, диапазон рабочей температуры, количество створок, тип замка. Ящик может закрываться на один индивидуальный ключ или быть оборудован под несколько одинаковых.

Требования, нормативы и рекомендации к установке электрощита на столбе

Установка электрощита на столб производится в соответствии с требованиями ПУЭ-7. В пункте ПУЭ 1.5.36 указано, что до счетчика обязательно нужно установить коммутационный аппарат или предохранители. Расстояние между ними и счетчиком не может быть более 10 метров. Расстояние до самого щитка от земли должно быть не более 1,7 метра. Минимум – 80 см, в ряде случаев высота установки может быть уменьшена до 40 см. Автоматические защитные выключатели могут монтироваться только после счетчика.

Нормативы энергокомпаний для установки щита на столбе

Энергетические компании рекомендуют придерживаться таких правил при монтаже электрощита на столб:

необходима надежная устойчивая опора;
шкаф с установленным внутри прибором учета должен запираться;
в щитке должно быть прозрачное окошко для быстрого съема показаний;
обязательному заземлению подлежат шкаф узла учета, стойка, нулевой провод.

Также энергетики рекомендуют устанавливать в щиток импульсный электросчетчик с контроллером, передающим данные на трансформаторную подстанцию автоматически.

Требования экспертов и рекомендации для монтажа электрощита

Специалисты рекомендуют соблюдать требования по высоте, не выносят щит на столбе выше 1700 мм от уровня земли. На практике высота может быть увеличена до 2,5 метров, если речь идет о малонаселенных поселках или садовых товариществах.

Также необходимо использовать кабель ВВГ для спуска к щиту и ввода в дом по воздуху (для воздушных ЛЭП подходит провод самонесущий изолированный, СИП). Его обязательно закрепляют на опорах и защищают специальными трубами. Защитные трубы используют и при подземном вводе в дом. Чтобы втянуть кабель внутрь, его привязывают к тросу.

В щит монтируют не только прибор учета, но и вводный рубильник (до счетчика), автоматы защиты (после него) и УЗИП (устройство защиты от перенапряжения).

Из чего состоит узел учета электроэнергии на столбе

Щит учёта электроэнергии уличный для трёхфазного счётчика предназначен для учета электроэнергии и защиты электрооборудования от перегрузок и короткого замыкания на отходящей линии в сетях с глухозаземленной нейтралью при напряжении 380 В (трехфазный)/ 220 В (однофазный). переменного тока с частотой 50 Гц. Существует большое количество организаций, выполняющих эту работу. Цены, скажем прямо, кусаются. Поэтому, если у вас нет средств оплатить данную работу, попробуйте собрать уличный ящик для электросчетчика своими руками. Благо, все необходимое можно приобрести в специализированных магазинах. Далее я подробно расскажу как выглядит схема щита учета электроэнергии.

Установка учетных и защитных устройств в щиток

Теперь пришла очередь установить на дин-рейку все остальные элементы. Полный перечень оборудования необходимого для щита частного дома следующий:

1) Стальной электрический щит (степень защиты ip54 или выше)

2) Бокс/кожух для АВ на 3 модуля

3) Автоматический выключатель трехполюсный 25А

4) Трехфазный счетчик электрической энергии 380В

5) распределительный блок на DIN-рейку

6) Селективное УЗО от 40А, ток утечки 100мА или 300мА

Электросчетчик, должен быть трехфазный, для сетей 380В. Обычно выбирается электронный, двухтарифный. При выборе производителя, основной ориентир срок гарантии, у кого она больше, тот и нужно брать. Обычно берется простой, без лишних интерфейсов, например, Меркурий или Энергомера.

Распределительный блок должен иметь достаточное количество клемм под нужные сечения проводников. Для варианта с ВДТ — выключателем дифференциального тока, с заземлением ТТ, потребуется:

1 клемма — 16мм.кв – для контура повторного заземления ПВ1 или ПуВ(ПуГВ)

2 клеммы по 6мм.кв – для внутренних проводников, используемых при коммутации

Противопожарное УЗО выбирается селективное – имеющее задержку при срабатывании. Ток утечки может быть, как 100мА, так и 300мА.

Выбор порога срабатывания Устройства Защитного Отключения зависит от многих факторов. Практически любой электроприбор имеет определенную утечку и это нормально. Если таких устройств много, суммарные потери могут быть большими.

Исходя из этого и выбирается эта величина. Если жилье небольшое, достаточно ставить 100мА. Если же это коттедж, с большим количеством техники и оборудования, то однозначно 300мА.

Для внутренних соединений в щитке, удобнее всего использовать гибкие провода ПуГВ (еще могут называться ПВ-3) 1х6мм.кв. и наконечники НШВИ.

Классификация щитов

Вводной щит на столбе

Я договорился об увеличении мощности в два раза. В результате по договору с Энергосбытом будет фигурировать ввод на одну фазу 8кВт.Ввод в дом будет проложен кабелем ВВГнг 3х16 в технической ПНД трубе.Заземление по системе TN-C-S.

Переделку вводного шкафа самостоятельно мне запретили мотивируя это тем, что щит не примут и эту переделку должен осуществлять электрик…

Для щита было приобретено:- вводной автомат на 40А от легран- селективное УЗО на 300мА от АВВ- автомат на дом на 40А от АВВ- автомат на 25А от АВВ для дополнительного щита на участке (для сварки и т.п.)- распределительный блок РБП-95 для организации разветвления PEN- клемма М10/10 для вывода провода заземления для кабеля, который будет впоследствии подключаться к автомату на 25А- монтаж проводился проводом ПВ3 10 квадратов в двойной изоляции.

Счетчик остался прежний — Меркурий 200.02

Кабель для подключения на столбе был проложен заранее и ждал своего часа.К столбу была подкопана траншея в которую и был уложен кабель. Сверху для защиты я уложил специальные плиты чтобы в будущем не пробить его ломом или лопатой.Об этих плитах я рассказывал здесь.

На ПНД трубу я надел металлическую трубу, которую предварительно покрасил серым цветом.

В металлическом щите с помощью «сверчка» (приспособления для резки металла с помощью дрели) расширил отверстия для сальников.С помощью ступенчатого сверла было сделано дополнительное отверстие для ввода кабеля СИП. Под него сальник не ставили — щит настолько не герметичен, что смысла особого в нем нет. Отверстие и гофру обработали чтобы кабель не был поврежден краями.

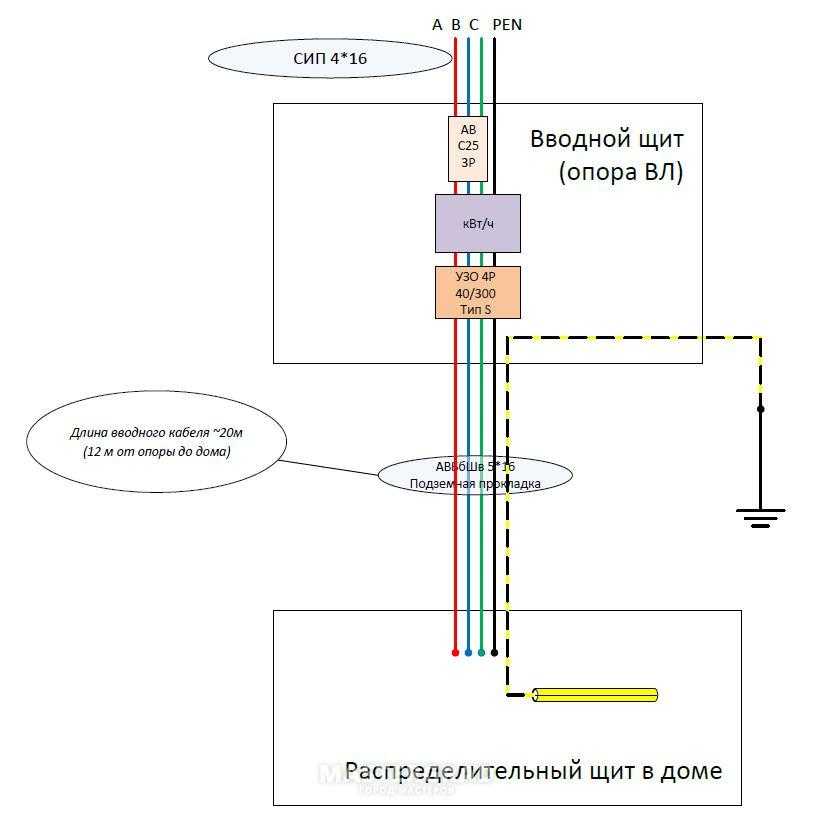

Схема щита на столбе получилась такой:

Поскольку три модуля использовались от АВВ, то для их соединения я взял обычную шину. Это позволило сделать монтаж компактным и не надо было возиться с кабелем для их соединения.Единственное, что при использовании шины ввод кабеля в УЗО пришлось делать снизу, а не сверху. Но это не критично — можно делать и так.

Блок РБП-95 использовался для того, чтобы не рвать кабель PEN, а просто пропустить его насквозь срезав изоляцию.Подключение земли делалось обжатым проводником провода ПВ3 16 квадратов.Обжимали ручным гидравлическим прессом от КВТ ПГР-70.Крепили болтами М8 прямо на распределительный блок РБП-95 — на фото видно крепление.

Поскольку щит использовался старый — тот что уже был ранее на столбе, то для внутреннего успокоения и от «пионеров» было решено сделать внутреннюю открывающуюся/закрывающуюся дверцу из дюрали.

Обрезок дюраллюминия у меня был, как и уголки, которые я с помощью заклепок прикрепил к внутренним боковым поверхностям шкафа отступив от края 2,5см.

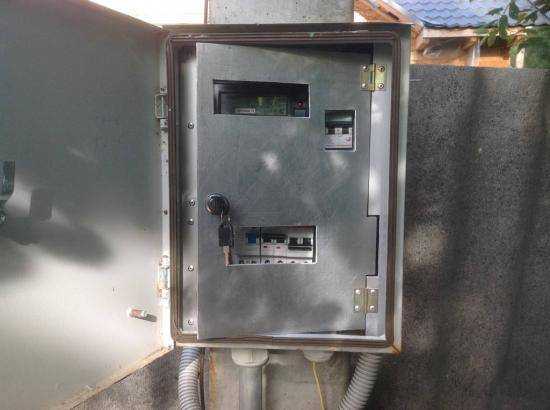

Получилось что дверца находится чуть НАД автоматами, но это не препятствует их управлению.Так получилось от того, что вводной кабель 3х16 настолько «дубовый», что дополнительно прижать его чтобы можно было опустить самодельную дверцу-пластрон ближе к автоматом не получилось.

Ну да не страшно…

Приклепанные уголки размером 20х40мм. С левой стороны на уголок я перед его установкой в шкаф приклепал еще один уголок — чуть поменьше размером для того, чтобы нормально закрывался замок — чтобы язычок от замка плотненько подходил.

Вот на фото как раз видно как прикреплен второй уголок.

С правой стороны к уголку приклепал пару петель и к ним уже прикрепил дюралевую дверцу-пластрон:

Перед установкой уголков сдвинул счетчик вправо — поближе к вводному автомату, чтобы уголок слева не перекрывал дисплей счетчика.Из блока РБП-95 вывел провод 10 квадратов на клемму М10/10 для подключения земли кабеля, который будет подключаться к автомату В25А.

В завершение приклеил наклейку:

Для повторного заземления вбил рядом со столбом уголок 63х63 на 2м и соединил его с имеющимся. История умалчивает о том на какую глубину забит старый уголок.Соответственно крепления были перенесены на новый уголок.

Осталось сделать более менее нормальное крепление трубы к столбу и провести заземление дверцы щитка.

В дом кабель будет приходить в данный распределительный щиток:

Впоследствии было сделано дополнительное заземление дверц шкафа — как основной, так и дополнительной.

www.snthouse.ru

Назначение уличных боксов

Ящик должен выполнять три функции. Первая — обеспечивать безопасность людей во время обслуживания и эксплуатации электросети. Бокс обязательно заземляется.

Вторая — создавать оптимальные условия для приборов, расположенных внутри. Конструкция должна быть хорошо защищена от атмосферных воздействий: влаги, солнечного света, ветра.

Боксы для электросчетчиков производятся из металла или пластика. Последние считаются более безопасными в эксплуатации, потому что исключают поражение пользователя током

Третья — предоставлять доступ к прибору учета представителям обслуживающей организации. Это условие прописано в договорах с потребителями, хотя в ПУЭ нет прямого требования устанавливать счетчики на улице.

Теперь рекомендации энергетических компаний

Как вы понимаете, энергетические компании, продающие электроэнергию, заинтересованы только в одном, чтобы у них не воровали электроэнергию, отсюда и рекомендации.

Узел учета электроэнергии должен ставиться вне помещения, на фасаде дома или на специальной стойке, в том числе опоре;
Шкаф узла учета должен запираться;
Шкаф узла учета и стойка должны быть повторно заземлены;
Нулевой провод также повторно заземляется;
В шкафу учета должен быть установлен автомат защиты, после счетчика, для защиты питающей линии;

А теперь совсем желаемый совет энергокомпаний:

В шкафу должен стоять электронный электросчетчик с импульсным выводом, и контролером, передающим данные в автоматическом режиме на ТП (трансформаторную подстанцию).
Кроме этого запорное устройство шкафа должно иметь герконное реле, которое также передает данные, когда этот шкаф учета открывали. Это я описал, желание всех продающих компаний и контролирующих органов поставить везде систему АСКУЭ (автоматическая система контроля учета электроэнергии).

Установка системы АСКУЭ в коттеджном поселке
