Какую проводку лучше использовать

Сечение проводов для освещения

По традиции, самая ненагруженная часть электропроводки в квартире – это освещение. Раньше это было обусловлено малым количеством устанавливаемых ламп, да и сейчас довольно часто можно встретить ситуацию, когда в каждой комнате смонтировано всего по одному источнику света. Также, в связи с активным применением энергосберегающих технологий, в частности светодиодных ламп, даже большое количество светильников не даёт высокую нагрузку на электросеть.

Поэтому, на группы освещения в стандартной городской квартире, достаточно использовать провода и кабели, сечением 1,5мм.кв — это, как вы помните, минимально допустимое сечение для групповых линий жилых квартир

Важно, чтобы общая нагрузка на каждую такую группу освещения, не превышала 3,5 кВт. Зачастую, всё освещение квартир сделано одной группой, кабелем сечением 1,5мм.кв., чего, по мощности, вполне достаточно

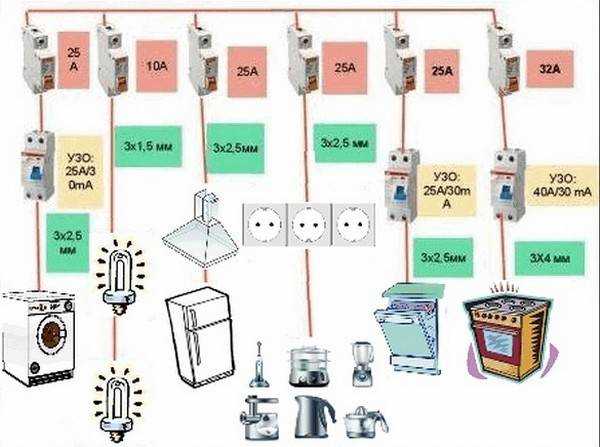

Подведем итоги по выбору сечения кабелей, используемых в электропроводке городских квартир, чаще всего вам понадобятся:

Вводной кабель: 3х10мм.кв при однофазной сети, 5х2,5мм при трехфазном вводе

Электроплита или варочная: 3х6мм.кв в однофазной сети, 5х2,5 мм.кв. в трехвазной

Розеточные группы: 3х2,5 мм.кв

Освещение: 3х1,5 мм.кв.

Сечения всех проводников одной группы должны быть одинаковыми, в том числе и защитного нуля – заземления. Кроме того, вы должны знать, что в городской квартире разрешено применять не любой провод или кабель – обязательно читайте нашу статью, в которой подробно рассказывается, какой кабель можно использовать для проводки, а какой нет, кроме того, вам полезно будет знать о разрешенных способах их соединения в распределительных коробках.

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

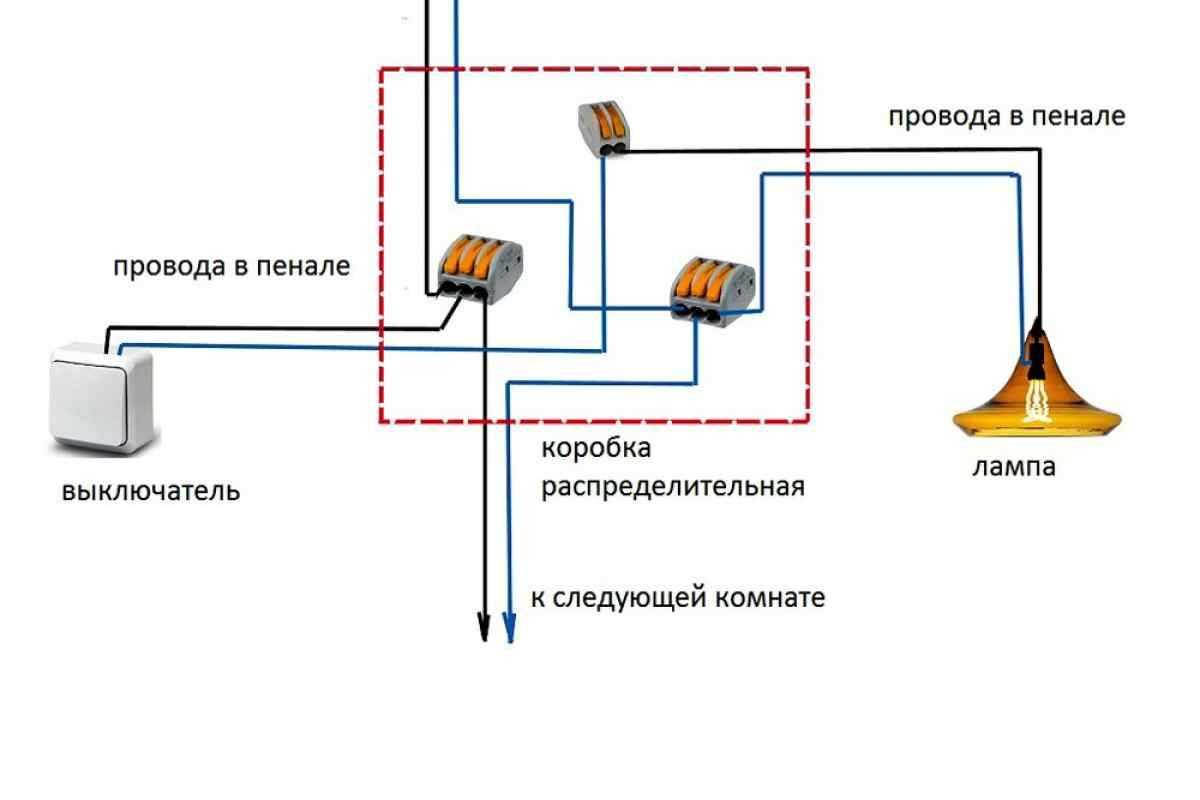

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

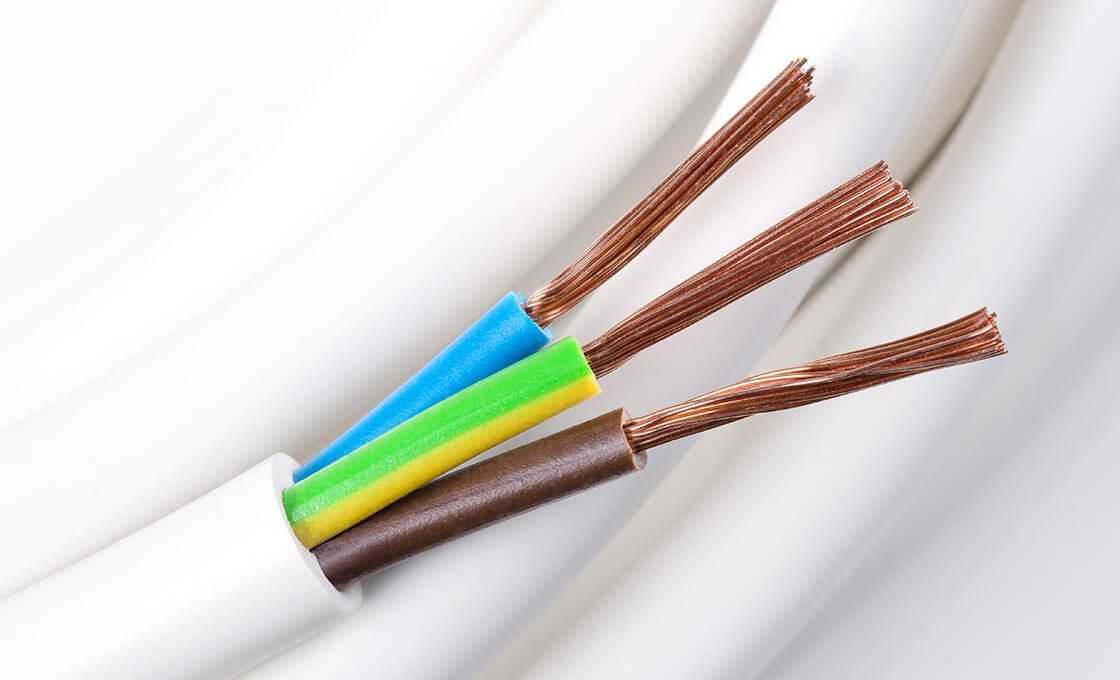

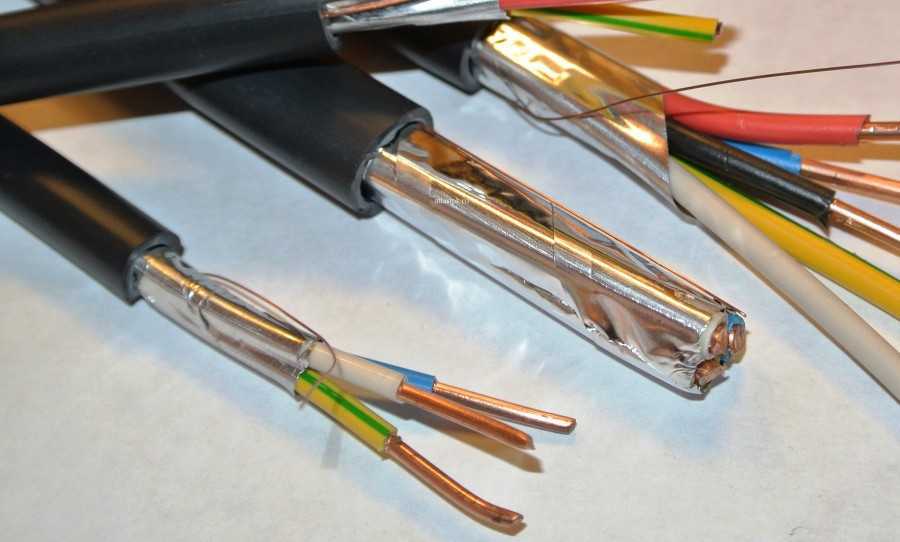

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Превосходство алюминия над медью для ЛЭП

Низкая электропроводность алюминия по сравнению с медью все же не ставит преграду этому металлу в его применении в высоковольтных линиях передачи электрической энергии. Вероятно, у данного материала есть свои преимущества.

Вес

Плотность во многом определяет вес того или иного элемента. Проводник с более высокой плотностью всегда тяжелее того, у кого значение плотности гораздо ниже. Величина плотности меди равна 8,9 тыс. кг/м³, у алюминия – 2, 7 тыс. кг/м³. Отсюда видно, что имея одинаковый объем, провод из медного сплава имеет больший вес по сравнению с алюминиевым.

ВАЖНО: Вес кабеля для домашних электропроводок не играет особой роли, так как он прокладывается в специальных каналах. Для воздушных линий данный параметр имеет первостепенное значение

Цена

Если посмотреть на ЛЭП высокого напряжения, то можно увидеть, что все провода выполнены именно из алюминия. Это сделано из-за дешевизны металла и снижения нагрузки на опоры высоковольтных линий. Но в этом случае приходится пренебречь низкой электропроводностью алюминия.

Теперь становится понятно, какая проводка лучше: медная или алюминиевая. Хорошего ремонта!

Какая проводка нужна для квартиры

В советское время для прокладки проводки использовали алюминиевые кабели. Самыми мощными потребителями электроэнергии были стиральные машины и холодильники. Они брали из сети по паре сотен ватт. С такими низкими нагрузками алюминий справлялся на ура.

Сейчас же люди используют электрические чайники (2 кВт), пылесосы (1-2 кВт) и прочие мощные бытовые приборы. Провода из алюминия в таких условиях перегреваются и отгорают. Поэтому в современной квартире можно использовать только медную проводку.

Дополнительная информация. Независимо от того, используется алюминиевая или медная проводка, стоит учитывать и материал изоляции. Должно быть соответствие требованиям пожарной безопасности. Изоляция выполняется из негорючих материалов. Особенно эти нормы контролируются в местах скопления людей.

Расчёт потребности в материалах и фурнитуре

Необходимое количество материала определяется двумя способами:

по схеме электропроводки – наиболее точный;
по общей площади квартиры — приблизительный.

При расчёте кабеля по схеме замеряется суммарная длина разметки электропроводки, к которой добавляется 10%, плюс по 20 см на каждую розетку или выключатель, плюс 50 см на каждый светильник и 50 см на распределительный щиток.

Чтобы рассчитать потребность в кабеле по площади квартиры, числовую величину площади жилья умножают на 4, и получают общий метраж провода всех сечений. 40% от полученного значения – это длина кабеля для освещение, оставшиеся 60% — метраж силового кабеля.

Сечения кабелей участков проводки рассчитывают с привязкой к материалу провода, способу укладки и максимальной нагрузке на линию. Для удобства подбора необходимого провода величины сечения сведены в таблицу зависимости от указанных факторов:

Сечение кабеля (мм2)	Монтаж открытым способом	Монтаж в трубе
Медная	Алюминиевая	Медная	Алюминиевая
Ток (A)	Мощность (кВт)	Ток (A)	Мощность (кВт)	Ток (A)	Мощность (кВт)	Ток (A)	Мощность
220 В	380 В	220 В	380 В	220 В	380 В	220 В	380 В
0,5	11	2,4	—	—	—	—	—	—	—	—	—	—
0,75	15	3,3	—	—	—	—	—	—	—	—	—	—
1,0	17	3,7	6,4	—	—	—	14	3	5,3	—	—	—
1,5	23	5	8,7	—	—	—	15	3,3	5,7	—	—	—
2,0	26	5,7	9,8	21	4,6	7,9	19	4,1	7,2	14	3	5,3
2,5	30	6,6	11	24	5,2	9,1	21	4,6	7,9	16	3,5	6
4,0	41	9	15	32	7	12	27	5,9	10	21	4,6	7,9
6,0	50	11	19	39	8,5	14	34	7,4	12	26	5,7	9,8
10,0	80	17	30	60	13	22	50	11	19	38	8,3	14
16,0	100	22	38	75	16	28	80	17	30	55	12	20
25,0	140	30	53	105	23	39	100	22	38	65	14	24
35,0	170	37	64	130	28	49	135	29	51	75	16	28

Называя в обиходе проводник кабелем или проводом, следует знать, что это не синонимы:

провод – это многожильный или одно- или многожильный проводник с лёгкой трубчатой изоляцией или без неё;
кабель – это система изолированных проводников, объединённых в единую конструкцию, которая дополнительно изолируется и, в зависимости от модели, защищается броневым кожухом.

Что касается материала изготовления жил, то нормативные документы чётко определяют следующее:

ПЭУ 1.7.34
«… В зданиях следует применять кабели и провода с медными жилами … »

СП 31-110-2003, п. 14.3
«Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.»

К оборудованию мощностью более 2,0 кВт рекомендуется подводить отдельную линию питания с автоматом, номинал которого можно определить по следующей таблице:

Сечение кабеля (кв. мм)	Сила тока (A)	Мощность (Вт)	Номинал автомата (A)
1,5	15	3300	16
2,5	21	4600	20
4	27	5900	25
6	34	7400	32

ЭЛЕКТРИЧЕСКАЯ ПРОВОДКА В ПОЛУ

В некоторых ситуациях осуществляют монтаж проводки в полу. Электропроводка по полу проводится с учетом следующих правил:

Кабель защищают гофрой или металлическим рукавом при монтаже трассы под стяжкой из бетона и стальной трубой при разводке электросети под деревянным полом.
В полу нельзя допускать скруток. Все провода располагают в распределительных коробках, которые устанавливают под напольным покрытием.
При монтаже электропроводки в напольной поверхности гофра заполняется до 40 % внутреннего объема.
Предельная длина одной трассы не должна превышать 20 м.
При проведении проводки в деревянном полу нужно обработать дерево противопожарными средствами.
При прокладке электропроводки в полу нельзя делать разветвляющую трассу от щитка. В такой ситуации будет сложно поменять испорченный участок кабеля.
Толщина стяжки под гофрой составляет не менее 30 мм.

Порядок монтажа может быть различным: или сначала создается сеть из труб, в которые продевается кабель, или сразу выполняется монтаж трасс с кабелем внутри.

Главное учитывать, что перед заливкой бетонной стяжки или набиванием доски на лаги, нужно проверить готовую электросеть на обрыв или наличие короткого замыкания. Затем можно приступать к укладке пола, подключению розеток, выключателей, светильников.

ПОДВОДЯ ИТОГ

Документом, который досконально определяет нормы и правила монтажа электропроводки является ПУЭ (правила устройства электроустановок).

При монтаже электропроводки следует соблюдать следующие основные правила:

все счетчики, коробки, выключатели, розетки необходимо располагать в легкодоступных местах, чтобы при необходимости ремонта (обслуживания) к ним был свободный доступ (все токоведущие части элементов должны быть закрыты);
выключатели необходимо размещать возле входной двери или возле дверного проема, высота монтажа 1-1,5 метра. Стоит помнить, что для удобства пользования выключателями их нужно устанавливать с одной стороны (по ходу движения) во всех помещениях;
розетки устанавливаются в местах предполагаемого размещения электрооборудования, высота их монтажа не должна превышать 50-80 см. Профессиональный монтаж электропроводки предполагает установку из расчета 6 кв.м. — одна розетка. Также правила предусматривают не менее трех розеток на кухне, без учета ее площади;
в туалете, ванной монтаж розеток запрещен, но их все же можно установить, только подключение элементов должно выполняться через разделительный трансформатор;
прокладка провода осуществляется только по горизонтали или вертикали. Горизонтальная прокладка выполняется с соблюдением следующих размеров: 150 мм от потолка, 50-100 мм от карнизов или балок, 150-200 мм от пола. Вертикальная – на расстоянии 100 мм от углов и проемов;
прокладка кабеля пучками запрещена, т.е. при наличии нескольких параллельно идущих проводов их следует размещать на расстоянии не менее 3 мм друг от друга;
все соединения проводов выполняются в специальных ответвительных или соединительных коробках (монтаж электропроводки для деревянного дома предполагает также использование специальных асбестовых прокладок);
нулевые и заземляющие провода в месте ввода соединяются сваркой. К электроприборам они подсоединяются болтовыми (винтовыми) соединениями.

При проектировании и монтаже электропроводки следует применять устройства, обеспечивающие электро и пожарную безопасность объекта (автоматические выключатели, устройства защитного отключения — УЗО, системы заземления).

Излишне, наверное, говорить о необходимости обеспечения качественного соединения проводов, надежной их изоляции, соблюдения при монтаже соответствующих правил безопасности.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Полезные рекомендации

Советы покупающим электрокабель:

Внимательно осмотрите внешний вид кабеля. Даже небольшие загибы, вмятины, царапины могут привести к неисправности проводки.
Отсутствие упаковки, ее плохой внешний вид могут говорить о некачественном хранении кабеля. Лучше отказаться от такой покупки.
С целью экономии освещение можно выполнить алюминиевыми проводами, а к розеткам подключить кабель с медными жилами.
Чтобы уменьшить резерв по площади сечения до 30%, рекомендуется оставить в квартирном щитке клеммы для подключения дополнительных линий в случае необходимости (например, покупки энергоемкого оборудования).

Затраты по правильному устройству электросети полностью окупаются долговечностью и надежностью проводки.

Некоторые общепринятые нормы ГОСТ для электросетей

Расположение электросетей в доме должно соответствовать определенным нормам и стандартам. Дале представлен список некоторых положений норм Межгосударственных стандартов (ГОСТ), которые должны быть обязательно соблюдены.

Счетчики, розетки и разделительные коробки должны быть расположены в легкодоступных местах;
Высота расположения розеток — 30 см, выключателей — 90 см;
При нахождении рядом каких-либо металлических предметов или элементов, розетки должны быть размещены в 50 см от них;
Установка розеток в туалете возможна только при условии, что они оснащены защитой от воды;
Необходимое количество розеток на кухне — 3, в других жилых помещениях — 1 розетка из расчета (розетка на 6 кв.м.).

Расчет сечения кабеля по мощности и длине

Правила устройства электроустановок описывают все факторы, оказывающие влияние на выбор сечения кабеля для монтажа электропроводки. Основным из них является нагрузка, используемая в сети. Получить ее можно, зная мощность электрооборудования.

Влияние оказывают и другие факторы:

Количество жил: от этого зависит, насколько сильно нагревается провод.
Способ укладки: кабели, уложенные под землей, выдерживают большую нагрузку. Провода, уложенные в короб, нагреваются друг о друга. Если в коробе находится больше четырех проводов, для расчета сечения применяется поправочный коэффициент, указанный в ПУЭ.
Процент падения напряжения.
Температура воздуха, при которой будет эксплуатироваться сеть.

К электрическим сетям предъявляются следующие требования:

безопасность;
надежность;
экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода – это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( “Правила устройства электроустановок“). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

Напряжение питания (однофазное или трехфазное).
Материал проводника.
Ток нагрузки, измеряемый в амперах (А), или мощность – в киловаттах (кВт).
Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину – 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно “Правилам устройства электроустановок“, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА.

Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшиться и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.

При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:

Длина провода, единица измерения – м. При её увеличении растут потери.
Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:

В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
С помощью таблиц ПУЭ определяют сечение провода по току.
Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
Находим падение напряжения из соотношения: ΔU=I*R.
Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.

Нужно ли менять алюминиевую проводку на медную

Если старая алюминиевая проводка справляется с текущими нагрузками, то можно и не менять. Ревизия электросети в квартире — дело нелегкое и пыльное. Придется сверлить, штукатурить и, по сути, сделать капитальный ремонт. Эти мероприятия потратят кучу времени и денег.

Если же проводка не справляется, то она подлежит замене. Делать это следует как можно скорее. Признаки того, что провод не выдерживает нагрузку, таковы:

перегрев свыше 40-50 °C (рука почти не терпит);
запах гари;
деформация изоляции из-за оплавления;
потемнение кабелей;
трещины на изоляции.

Дополнительная информация. Трещина может быть и незаметной. Если стена или окружающий воздух отсыреют, то через поврежденную изоляцию возможно протекание токов утечки. Они будут приводить к постоянным ложным срабатываниям противопожарного УЗО.

Другое дело, если вы делаете ремонт. В таком случае желательно заодно заменить и проводку на более мощную медную. Того же рекомендует и ПУЭ.

Медные кабели более пригодны для передачи электричества, чем алюминиевые. Об этом говорят их технические параметры и ПУЭ. Поэтому ответственную проводку выполняют из меди. Неответственные и временные электрические сети прокладываются алюминием.

Источник

Свойства меди

Медная проводка устойчива к скручиванию и изгибанию

Медь является тяжелым металлом с удельным весом 8700 кг/м³. Это показатель следует учитывать только при прокладке ЛЭП с ограниченным запасом прочности опор. В быту им можно пренебречь. Материал активно взаимодействует с кислородом, образуя оксид — патину, которую можно увидеть на статуях, ограждениях и сувенирах.

Достоинства меди следующие:

Долговечность. Если линия не проходит на улице, она может прослужить 30-50 лет в зависимости от влажности помещения.
Прочность. Медь устойчива к скручиванию и изгибанию. Качественный кабель можно деформировать до 100 раз без потери его рабочих характеристик.
Высокая проводимость. Металл хорошо пропускает электроны, не подвергаясь нагреванию и тепловому расширению.
Гибкость. Проводка легко принимает нужное положение, распрямляясь после прекращения действия нагрузки. С кабелями удобно работать в процессе монтажа.

Минусы у материала тоже есть:

Высокая цена. Объясняется это сложностями добычи руды и затратами на ее переработку. Чтобы расплавить концентрат, требуется большое количество энергии, плюс затраты на транспортировку.
Окисление при взаимодействии с водой и воздухом. Образующаяся пленка ухудшает проводимость контактов и способствует их нагреванию.

Монтаж электропроводки в частном доме

Правила монтажа электропроводки СНИП — это обязательное условие, которое необходимо принимать во внимание на начальном этапе работ. Приступим к подробному исполнению прокладки электросети в доме:

сначала создайте схему проводки в помещении, где укажите всех потребителей, вариант электропроводки и возможные места, в которых она будет проходить;
оцените возможности работы, приготовьте весь необходимый инвентарь;
если планируете в кабель-каналах, следует на поверхности стен сделать разметку, где будет крепиться провод. Для внутренней электропроводки создаем пазы размером, соответствующим диаметру кабеля;
прокладываем туда провод, если он самостоятельно не удерживается применяем крепежные элементы или фиксируем некоторые участки штроб шпаклевкой;
проводим установку распределительных коробок и выполняем коммутацию проводников в них. Способ этой процедуры выбирайте самостоятельно, главное, чтобы он отвечал безопасности;
, крепим светильники. Не забывайте, чтобы все соединения были надежными, не допускается разбалтывание контактов;
теперь остается получить разрешение в контролирующих органах и подключиться к общественной энергосистеме, также подсоединить щиток со счетчиком и заземлением.

Менять ли алюминиевую проводку на медную в квартире

Замена электропроводки, проложенной скрытым способом, является достаточно пыльным и дорогостоящим мероприятием. Его выполнение целесообразно производить одновременно с ремонтом квартиры или дома.

При необходимости допускается замена только аварийного участка и прокладка проводов открытым способом, в кабель-каналах или гофрированных трубах. Поэтому, если имеется в удовлетворительном состоянии алюминиевая проводка в квартире, менять или нет её на медную необходимо с учётом всех факторов.

В некоторых случаях целесообразно пожертвовать дизайном в пользу экономии денег и большей безопасности.

Чем медная проводка лучше алюминиевой

Какие качества выдвигают сторонники меди? Для того чтобы показать, чем медная проводка лучше алюминиевой, они выдвигают следующие доказательства, вот основные из них:

лучшая электропроводность;
меньшее окисление;
лучшая механическая прочность;
превосходит по теплопроводности;
есть больше способов соединений;
больший срок службы;
меньше падает напряжение на одинаковой длине провода;
лучший температурный режим.

Рассмотрим, что придумано, а что есть истина и так уж велики эти преимущества?

Электропроводность

Действительно, медь в 1,7 раза лучше проводит ток, чем алюминий. С чем это связано? Алюминий имеет большее электрическое сопротивление, но и медь имеет свое сопротивление.

Чтобы снизить этот недостаток, провода делают разного диаметра, чем больше диаметр, тем меньшее сопротивление имеет погонный метр.

Так в чем проблема? Чем отличается медная проводка от алюминиевой если и ту и другую нужно подбирать по сечению? Необходимо взять сечение на одну ступень больше? Так это даст дополнительный запас по мощности, что даже лучше.

Не нужно стараться подобрать проводку строго под рассчитанную нагрузку, поскольку со временем она может увеличиться, а работа под постоянной перегруженностью приводит со временем к выходу из строя проводки.

Окисление

Быстрота окисления – такова еще одна ничем не аргументированная причина, выдвигаемая в пользу меди. Давайте посмотрим, чем отличается медная проводка от алюминиевой в плане окисления. Что такое окисление?

Это соединение металла с кислородом. Причем чем выше температура металла, тем быстрее идет окисление. При одной и той же температуре алюминий действительно окисляется быстрее, чем медь.

Связано это с температурой плавления, которая у меди она значительно выше – 1083,4 против 660 ºС у алюминия.

Но о чем это говорит? Что алюминий, что медь не любят перегрева, если этого не допускать, то и окисления не будет, вернее, быстрого окисления.

А из-за чего провод может нагреваться? В первую очередь из-за неправильно подобранного сечения, а также из-за автоматов, имеющих повышенный ток отсечки.

Если правильно подобрать автомат или использовать другую защиту от чрезмерного тока и напряжения, то перегрева не будет, и окисление будет происходить в замедленном виде.

Механическая прочность

Еще один довод, используемый при решении какие провода лучше – медные или алюминиевые, так это прочность меди. Прочность выше, это бесспорно.

Поэтому при укладке алюминиевого провода требуется большая осторожность и аккуратность

Поэтому тем, кто не может заранее рассчитать изгибы или часто ошибается в этом вопросе, что же, можно воспользоваться медным проводом. При этом следует помнить, что в экономическом плане приобретение медного провода минимум обойдется вдвое дороже.

Теплопроводность

Теплопроводность у меди в 1,7 раза лучше, чем у алюминия. Достаточно увеличить сечение алюминия, и это превосходство теряется. Теплопроводность важна в теплообменнике, а в сети важны правильные расчеты.

Способы соединения

Вообще-то, это не такая уж и проблема. В современном мире не так уж часто пользуются припоем, для этого существует множество зажимов и клеммников, для которых нет разницы, какой материал используется – медь или алюминий.

Конечно, если провод находится в движении, то здесь нужно использовать только медный многожильный. Но ведь можно использовать эту вставку на ответственном месте, а остальную трассу пустить алюминием.

Совет. В этом случае медный провод берется меньшего сечения, чтобы сопротивление везде было примерно одинаковым.

Срок эксплуатации

Современные алюминиевые провода рассчитаны на такой же срок эксплуатации, как и медные. В советские времена, когда нагрузка была минимальной, провода служили десятилетиями, не имея никаких нареканий.

Падение напряжения

Падение напряжения напрямую зависит от диаметра проводника. Если использовать алюминиевый провод нужного сечения, то и напряжение сильно падать не будет.

На печатных платах используется малое напряжение, поэтому там применяют медные дорожки, а в сети для 220 В увеличение сопротивления в 1,7 раза практически не имеет значения.

Вес кабеля

Конечно, чтобы выровнять сопротивления проводов, алюминиевый провод должен иметь больший диаметр, но даже и в этом случае он будет в два раза легче меди и стоить дешевле.

Превосходство алюминия над медью для ЛЭП

Но алюминий вовсе не отправлен на пенсию: воздушные линии электропередач по-прежнему выполняют из этого металла. Стало быть, и у него есть преимущества? Конечно!

1. Вес

Вес во многом определяется исходя из плотности металла. Чем выше плотность, тем тяжелее проводник. Плотность меди составляет 8900 кг/м 3 , а алюминия 2700 кг/м 3 . То есть при равном объеме медный провод будет весить в 3,3 раза больше алюминиевого. Для домашней проводки это не критично, так как провод лежит в штробах, а для воздушной линии электропередач это важный показатель. Именно поэтому для ВЛЭП используют алюминиевый провод.

2. Цена

Здесь алюминий явный победитель. Все минусы алюминия сказались на относительно невысокой цене, которая примерно в 4 раза ниже цены на медь, поэтому воздушные линии, а также вводы в дом выполняют исключительно алюминиевым проводом.

Интересные факты из мира электрики:

Марки алюминиевых проводов

СИП – самонесущий изолированный провод. Используется в воздушных линиях электропередач напряжением вплоть до 35 кВ. Количество жил – от 1 до 4. Маркировка выглядит подобно этой: «СИП 1, СИП 2» и так далее. Если после цифры присутствует буква «А», значит нулевая жила изолирована, если нет – то ноль без изоляции. Жилы покрыты устойчивым к УФ-излучению полиэтиленом. От маркировки может изменяться количество жил и их конструкция. Отличительная особенность у марки СИП 3 – это то, что он одножильный сталеалюминевый провод.

АПВ – провод алюминиевый с монолитной изолированной жилой, производится в диапазоне сечений от 2,5 до 16 кв. мм. Используется для сборки электрических схем, щитов и шкафов, можно применять для сборки арматуры осветительных приборов. Продукция этой марки прокладывается в стенах, трубах, лотках. Рассчитан на напряжение до 1000 В 50 Гц. Материал изоляции – ПВХ-пластикат.

А – неизолированный провод, используется на воздушных линиях электропередач. Провода состоят из тонких проволок, скрученных в так называемый повив. Диапазон сечением 16-750 кв. мм.

АС – неизолированный провод, отличается от предыдущего только наличием стального сердечника, что делает его более жестким и устойчивым к механическим воздействиям.

Что нужно для наружного монтажа проводки

Для производства монтажных работ необходимо:

разработать схему разводки с указанием мест установки розеток, выключателей или распределительных коробок;
ввести силовой кабель в помещение и смонтировать главный щит с автоматами;
приобрести необходимые комплектующие (провода, монтажные материалы, розетки и прочую фурнитуру).

Выбор кабеля

Кабели с алюминиевыми жилами практически не используют при создании проводки (как открытой, так и расположенной в толщине перегородок).

Продукция имеет сниженную цену, но сердечники легко ломаются даже при подсоединении к клеммам. Медные жилы выдерживают большую силу тока (по сравнению с алюминиевыми при одинаковом сечении), допускают многократное зажатие в винтовых колодках без риска разрушения.

Разводка выполняется кабелем с 2 или 3 жилами (второй вариант предпочтительнее, поскольку позволяет создать контур заземления). Для подключения бытовой техники достаточно сечения 2 или 2,5 мм², силовые магистрали для стиральных машинок или электрической плиты предусматривают повышение сечения до 4 мм².

Приборы освещения со светодиодными лампами подсоединяют кабелями, не рассчитанными на высокую мощность. В таблице приведены соотношения сечений медных жил и силы тока при напряжении 220 В в случае открытой прокладки линий.

Сечение, мм²	Сила тока, А
0,75	15
1,00	17
1,50	23
2,00	26
2,50	30
4,00	41

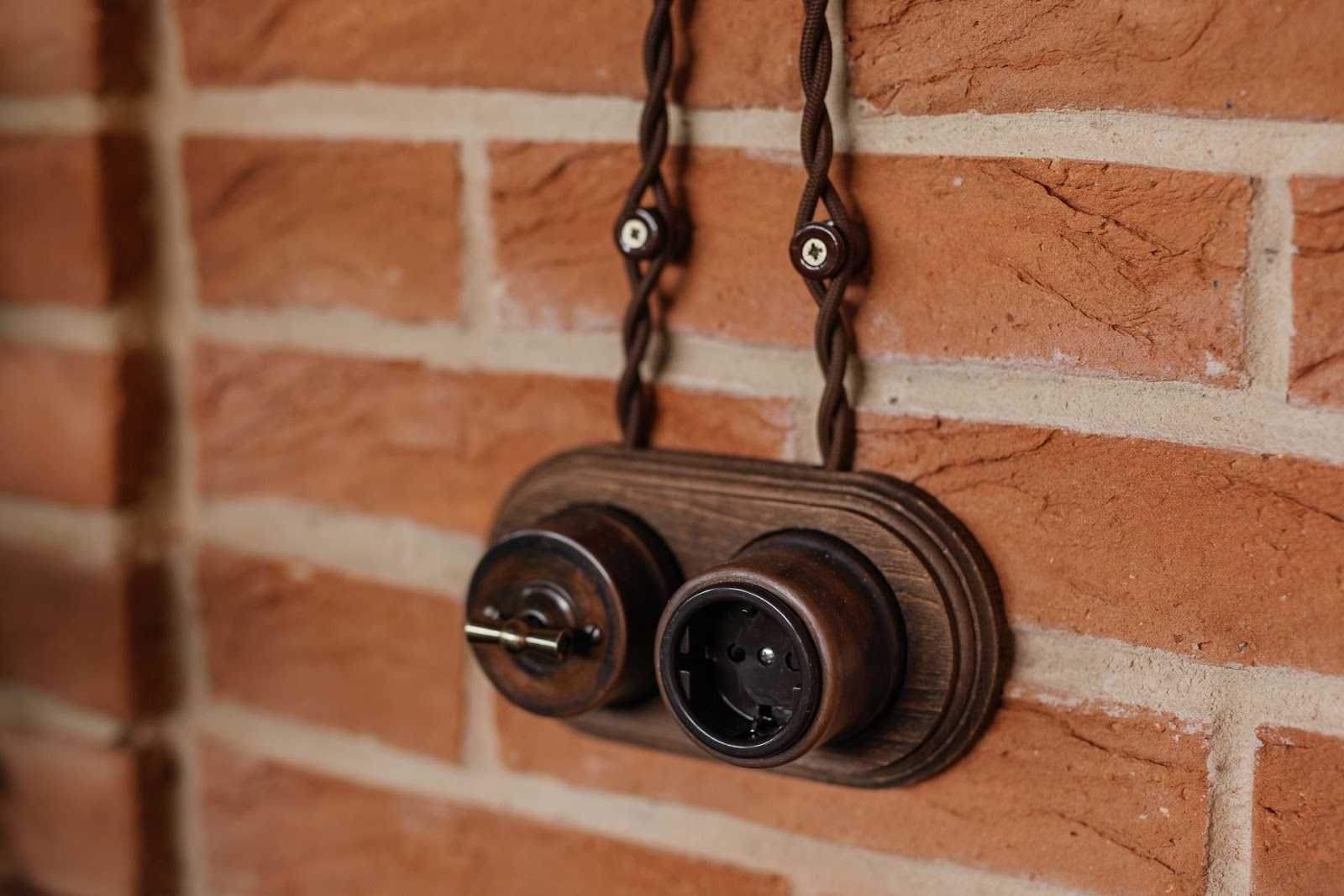

Подходящие розетки

Необходимо приобрести накладные блоки розеток, которые крепят непосредственно к перегородкам. При использовании каналов можно использовать устройства, встраиваемые в короб. Оба метода не требуют резки отверстий в перегородках и монтажа пластиковых или металлических подрозетников.

Следует использовать изделия, рассчитанные на силу тока до 16 А и оснащенные клеммой для линии заземления. Если в квартире есть дети, то можно приобрести розетки с защитными шторками, не позволяющими засунуть посторонний предмет.

Выключатели

В схеме используют стандартные накладные выключатели, количество клавиш зависит от характеристик приборов освещения. Корпуса изделий обеспечивают защиту контактных групп от пыли и мелких брызг воды.

При подборе выключателей учитывают мощность нагрузки, при неправильном подборе возможны перегрев или оплавление контактов с последующим возгоранием пластикового корпуса.

Особенности соединения жил на улице

Выполняя укладку кабелей на улице, надо учитывать негативное воздействие внешних факторов на кабельную линию. К уменьшению ресурса использования проводов приведут их обледенения, а также воздействие дождя. Поэтому монтажные работы по прокладке и соединению должны осуществляться в герметичных и закрытых конструкциях. Проводка будет максимально устойчива к воздействию пониженных температур и лучам солнца. Если соединения выполняются на столбах или на крышах, то рекомендуется использовать специальные прокалывающие зажимы.

Канал «Советы электрика» подробно рассказал о реализации герметичного соединения двух проводников.
