Наведенное напряжение и опасность его воздействия на работников

Опасность наведенного напряжения

Все, кто работает с электричеством следует помнить, что в отличие от обычного рабочего, наведенное напряжение — это очень опасное явление, от которого не спасают традиционные защитные устройства и аппаратура. Когда кто-нибудь из ремонтного персонала попадает под его воздействие, он будет находиться в таком состоянии, пока не будет с посторонней помощью освобожден от негативного влияния. В такой же ситуации при рабочем напряжении происходит срабатывание защиты и автоматическое отключение цепи.

Отрицательно влияет и короткое замыкание. Когда замыкание случается на рабочей линии, многократное превышение тока захватывает и отключенную воздушную линию. Работающий персонал может получить ожоги, а в некоторых случаях не исключается летальный исход. Поэтому, даже если сеть полностью отключена, все равно необходимо соблюдение всех правил электробезопасности на линии.

Если же человек все-таки попал под влияние наведенного напряжения, следует как можно быстрее остановить течение тока через тело. Одним из спасательных технических мероприятий становится соединение с землей опасной части электроустановки. Самое простое, что можно сделать в данной ситуации, это убрать провод с помощью любого изолированного предмета.

В чем опасность явления?

Наведенное напряжение можно считать более опасным и коварным в отличие от рабочего в силу того, что на него никак не реагирует защитная аппаратура. Например, при попадании под него ремонтного персонала, работник будет находиться под опасным воздействием до момента освобождения от его влияния. А вот если на человека воздействует рабочее напряжение, то срабатывает защита и происходит автоматическое отключение, вследствие короткого замыкания.

Кстати, о коротком замыкании (КЗ). При КЗ в рабочей линии происходит наводка на отключенную ВЛ и многократное превышение тока, что, естественно, отражается на персонале, занятом ремонтом на отключенной ВЛ. Последствия могут быть весьма плачевными – от сильных ожогов, до протекания тока по жизненно важным органам с их поражением, вплоть до летального исхода. Поэтому не нужно пренебрегать правилами безопасности при проведении работ на отключенных ВЛ.

Что же делать в случае попадания человека под наведенное напряжение? Как избавиться от его воздействия? Необходимо устранить протекание тока через тело человека. Для этого понадобится соединить опасную часть электроустановки с «землей», набросив на нее заземление.

Причины возникновения

Наведенное напряжение в большинстве случаев будет возникать на выведенной в ремонт и обесточенной воздушной линии электропередач. Также возникновение может произойти в том случае если рядом с высоковольтной линией будет располагаться электромагнитное поле. Таким образом, ВЛ, которая приходит параллельно отключенной линии наводит сторонний потенциал, который в дальнейшем будет предоставлять опасность для ремонтной бригады.

На данный момент значение наведенного напряжения в проводе может меняться в зависимости от протяженности участка, на котором ВЛ будут идти параллельно. Также на изменение значения будет влиять отдаленность фазных проводов, метеорологических условий. Потенциал, который будет наведен на ВЛ может объединять в себе два вида воздействия – электромагнитную и электростатическую составляющую:

Электромагнитная часть будет появляться под действием магнитного поля, которая возникает от протекания тока по работающей рядом ВЛ. Отличительной особенностью считается то, что при заземлении, даже в нескольких местах линии она не будет изменять свою величину. Единственное, что можно будет изменить с помощью заземления, так это то, что это расположение точки нулевого потенциала.
Электростатическая часть в отличии электромагнитной устраняется путем заземления линии в ее концах и вместе ведения работ. Чтобы снизить величину наведенного напряжения необходимо установить хотя бы в одной точке ВЛ.

Узнайте, также про переносное заземление и его принцип работы.

Теперь необходимо более детально разобраться про наведенное напряжение и природу его возникновения. Чтобы понять, как оно появляется изучите фото, которое расположено ниже:

Если будет иметься проводник, который на картинке обозначен, как А-А. Если по нему будет протекать переменный ток, тогда будет создаваться электромагнитное поле интенсивность, которого будет уменьшаться по мере отдаления от проводника. Также могут изменяться пульсации электромагнитного поля с изменением направления и величины тока. Если в поле попадет любой другой в нем может индуцироваться наведенное напряжение. Ниже на картинке будут показаны проводники с подключенными измерительными приборами для определенной величины напряжения:

На данный момент многие не знают, какое значение будет опасным для персонала? Если на отключенной ВЛ будет присутствовать напряжение и его значение не будет превышать 25 В. Все ремонтные мероприятия будут проводиться с применением обычных средств защиты. Если величина будет превышена, тогда необходимо будет пользоваться специальными средствами защиты и выполнять разнообразные технические мероприятия. На данный момент такими мерами безопасности могут быть разземление вначале и конце линии, разрез провода.

Это интересно: Диэлектрические перчатки — назначение, правила пользования, испытания

Наводка в квартире

На данный момент многие специалисты утверждают, что наведенное напряжение также может возникать в квартире и в доме в сети 220 Вольт. «Наводка» в большинстве случаев будет проявляться в кабеле приложенным рядом с проводом, по которому будет протекать ток. Например, когда при включенном выключателе на диодных лампочках еле заметное свечение. Произойти подобная ситуация в большинстве случаев может из-за того, что рядом с проводом будет проложен проводник с фазной жилой.

В результате воздействия электромагнитного поля и будет возникать небольшая наводка. Ее величины будет вполне достаточно для того, чтобы осветить небольшие светодиоды. Иногда наводка также может возникать и в розетке. Возникает она в том случае, если происходит, обрыв нулевого провода. Чтобы более детально ознакомиться с примером влияния наводки, вам необходимо посмотреть видео.

https://youtube.com/watch?v=ig5VmzGdKGQ

Теперь вы точно знаете, что такое наведенное напряжение и чем оно опасно для жизни человека. Надеемся, что эта информация была полезной и интересной.

для чего нужно повторное заземление ВЛИ?

Что это такое?

Под термином «наведенное напряжение» скрывается потенциал, который возникает в зоне электромагнитного влияния действующих электроустановок или проводников электротока.

Такая наводка может возникать в зоне высоковольтных линий, электрических установок высокого U и даже бытовой сети. Явление наведенного напряжения состоит из 2-х составляющих, которые рассмотрим подробнее.

Электростатика

Создание потенциала объясняется распространением электрического поля от источника электричества, находящегося в непосредственной близости.

Наибольшее воздействие характерно для двух проводов, которые расположены рядом и находятся параллельно друг относительно друга. При этом один находится под U, а второй нет.

Величина наведенного напряжения зависит от следующих аспектов:

Размер разности потенциалов.
Расстояние от источника питания с напряжением до другого элемента.

Для лучшего понимания систему можно сравнить с одним или несколькими конденсаторами. Формально наводка формируется по всей длине проводника.

Во избежание накопления заряда необходимо заземлить отключенный проводник. В таком случае наведенное напряжение пойдет в землю, а работа будет безопасна для человека.

Для расчета статического напряжения необходимо перемножить два элемента:

Коэффициент емкостного воздействия. Его размер можно получить в справочнике, а сам параметр зависит от расстояния до источника U и типа проводника.
Рабочее напряжение.

Чем больше U и чем ближе находится проводник, тем выше наведенный параметр.

Для расчета максимального наведенного напряжения применяется формула:

Электромагнитная составляющая

Существует еще один тип наводки — ЭМ наведенное напряжение. Его суть состоит в распространении магнитного поля на определенной территории во все стороны от проводника.

Чем сильнее ЭМ поле, тем выше наведенное U в отключенном проводнике.

Наведенная ЭДС в отключенной линии электропередача будет равна:

При заземлении проводника в месте соединения с землей потенциал будет равен нулю, но по мере удаления от этого места он увеличится. Это означает, что максимальный параметр разницы потенциалов будет на наиболее удаленных концах линии (ВЛ или КЛ).

Напряжение в точке х относительно земли будет равно:

Причины появления

При рассмотрении вопроса, связанного с наводкой, важно понимать причины его появления. Для лучшего понимания рассмотрим несколько ситуаций — для квартиры, электрической проводки, электроустановок и ВЛ

В квартире

Наводка в обычной сети 220 В появляется при обрыве 0-го проводника на ВЛ или до входа в квартиру (дом). Если проверить напряжение с помощью индикатора, лампочка будет светиться в любом из отверстий.

На самом деле, U присутствует только на одном из проводов (фазном), а второй принимает наведенный потенциал. Появляется такое явление, как две фазы в розетке.

После восстановления линии или возврата нуля ситуация нормализуется.

При выполнении ремонтных работ в квартире необходимо отключить входной автомат или достать предохранители, чтобы исключить попадание под напряжение.

В электропроводке

Одним из признаков наведенного напряжения является свечение экономки при отключенном свете. При этом напряжение может достигать 40-60 В.

Такая ситуация возникает при параллельной прокладке линий, питающих розетки и осветительные устройства в квартире.

Для устранения проблемы необходимо пересмотреть маршруты проводки и убедиться в правильности выполнения заземления или зануления.

Но существует еще одна причина. При создании проводки используются 2-х или 3-х жильные провода. Как правило, кабельная продукция укладывается в короба, откуда проводники направляются к своим потребителям.

Если выключатель разделяет не фазный, а нулевой провод, появляется наведенное U. Оно имеет небольшую величину, как отмечалось выше, но ее достаточно для зажигания диодного освещения.

Для решения проблемы необходимо поменять фазу и ноль местами. Сделать это не всегда удается, ведь один из проводов с коробки идет напрямую к источнику света и не проходит через выключатель.

В электроустановках

Выключатели, силовые трансформаторы, трансформаторы тока и напряжения, а также другие электроустановки неизбежно связаны с линией электропередач. Вот почему они часто попадают под наведенное напряжение и чаще всего это происходит при обрыве 0-го проводника.

Во многих электроустановках применяются изолированные кабели, внутри которых находятся плотно уложенные проводники.

Несмотря на небольшую длину участков, может появляться сильная наводка с большими рисками для персонала

Вот почему при выполнении таких работ важно принимать защитные меры, использовать СИЗ и следовать требованиям ПУЭ

На линии электропередач

Выше мы отмечали, что электростатическая составляющая наводки имеет идентичный потенциал по всей длине проводника. Для расчета нужного значения коэффициент емкостной связи умножается на рабочее влияющее напряжение.

Для обеспечения защиты работников достаточно одного заземления в любой точке.

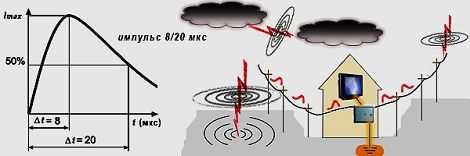

Отметим, что статическое U может возникнуть не только при наличии рядом ЭМ полей, но и других факторов — молнии или полярного сияния.

Что такое штепсельная розетка, устройство, виды, монтаж своими руками, высота установки, маркировка и степени защиты

В случае с электромагнитной составляющей, ситуация обстоит по-иному. Этот параметр зависит от расстояния до ВЛ под напряжением, величины рабочего тока, длины линии и сопротивления заземления.

Для расчета наведенного U необходимо перемножить три элемента:

коэффициент индуктивной связи;
длина участка параллельно расположенной линии;
сила тока ВЛ под напряжением.

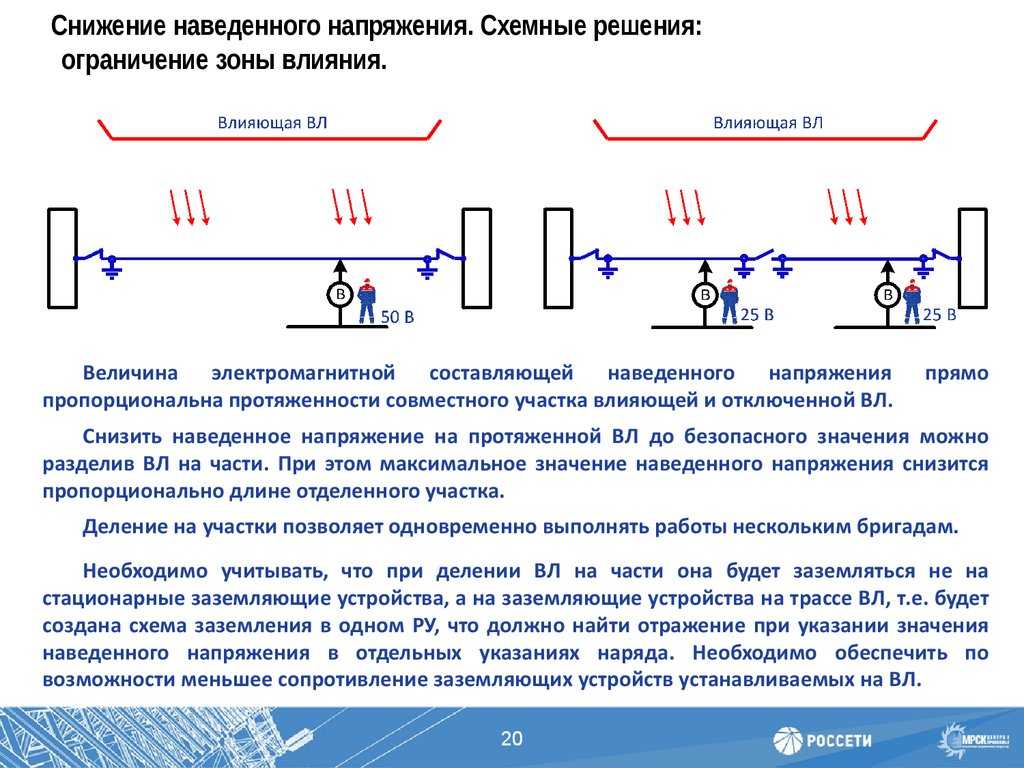

В отличие от электростатической составляющей, заземления в одной точке недостаточно. Это связано с тем, что потенциал в заземленной точке будет нулевым, но при удалении от этого участка он увеличивается. Чем дальше провод от места заземления, тем выше наводка.

Вот почему при одновременной работе в разных местах персонал может оказаться под действием опасного U. Чтобы избежать проблем, необходимо установить заземление непосредственно в месте работы.

Наведенный ток

Электроэнергия, присутствующая в проводах ЛЭП, характеризуется существенным магнитным полем, которое изменяется согласно синусоидальному закону. В результате металлические проводники приобретают ток I2 и вторичную электродвижущую силу. Если рассматривать ощутимую протяженность кабеля, вырастает и величина наведенного напряжения.

Вам это будет интересно Какой мультиметр лучше выбрать для дома и автомобиля

Этот фактор следует учитывать, т. к. он сказывается на точности проводимых замеров. Сложность заключается в том, что величина и направление электротока, протекающего через используемый прибор, остаются неизвестными. Подобный ток образует наведенное напряжение, а его показатели накладываются на значения мегаомметра. В результате получается сумма из токовых величин неизвестного диапазона, поэтому метрологическую задачу будет сложно разрешить. Специалисты указывают на тот факт, что измерительные мероприятия на изоляции бессмысленно проводить в случае присутствия малейшего напряжения в сети.

Что такое наведенное напряжение: определение и причины возникновения

Наведенное напряжение или наводка в электрике – это напряжение, которое способно возникать на отключенной воздушной линии электропередачи, из – за влияния электромагнитных полей расположенных вблизи работающих (по которым протекают токи) электроустановок или других линий электропередачи, находящихся под напряжением. Данное напряжение обладает двумя видами воздействия.

Виды воздействия:

Электромагнитное;
Электростатическое.

Электромагнитное воздействие возникает посредством магнитного поля от тока, который протекает в параллельной линии. Главной особенностью поля, является то, что независимо от количества и точек заземления, магнитное поле (электрическое) не меняет своей величины. При использовании заземлений, можно изменить только точку расположения нулевого потенциала.

В отличие от электромагнитной составляющей, для устранения электростатической устанавливается защита, в виде переносных заземлений. Установка только одного заземления, позволяет снизить потенциал наведенного напряжения.

Это значит, что проходящая рядом рабочая высоковольтная линия за счет электрического поля, наводит потенциальный заряд на кабеля после отключения, который в свою очередь опасен для обслуживающего персонала. На величину наведенного напряжения, влияет напряженность электрического поля работающей линии, которое изменяется в зависимости от длины участка сети, напряжения, тока нагрузки, а так же на величину влияют погодные условия.

Определение наведенного напряжения

Со статикой определились, формально можно вычислить значение ЭДС для каждого участка работы. Однако при наличии нормального заземления (по краям и в точке работ), опасность практически нулевая.

А вот с электромагнитным наведением придется потрудиться. Если участок относительно небольшой, можно просто замерять разницу потенциалов на концах пассивного проводника.

Разумеется, все измерения проводятся при наличии нормальной токовой загрузки влияющей линии. То есть при условиях, когда наведенное напряжение достигает максимального значения.

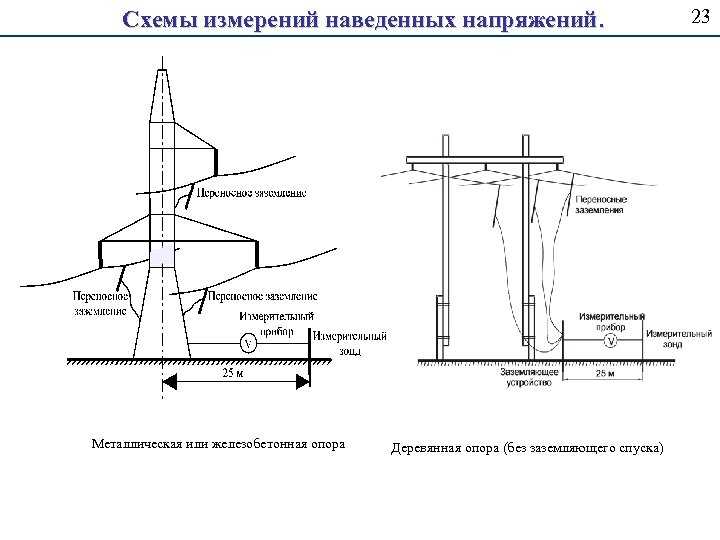

Методика измерения следующая:

Общий принцип сводится к замеру разницы потенциалов между реальной «землей» и предполагаемой точкой нулевого потенциала, то есть временным заземлением обесточенного проводника. Расстояние от «земли» до точки нулевого потенциала должно быть не менее 15–20 м.

К измерительному зонду присоединяется гибкий медный провод, сечение которого позволяет выполнять работы с таким напряжением. Второй конец проводника соединяется с измерительным прибором. Вторая клемма прибора соединяется с реальной «землей».

Измерение проводится минимум двумя работниками. Один находится у прибора, а второй набрасывает зонд на измеряемый проводник.

Точки замера определяются перед началом операции, значение методично фиксируется первым оператором на графике.

При переходе на иной участок, схема измерения разбирается, демонтируется временное заземление. Оборудование переносится на новое место, где монтируется снова, с учетом зоны проведения измерений.

Решения принимаются в случае, когда на проводниках и стальной обвязке (растяжки, бандажи, и прочее) остается напряжение выше 42 вольт.

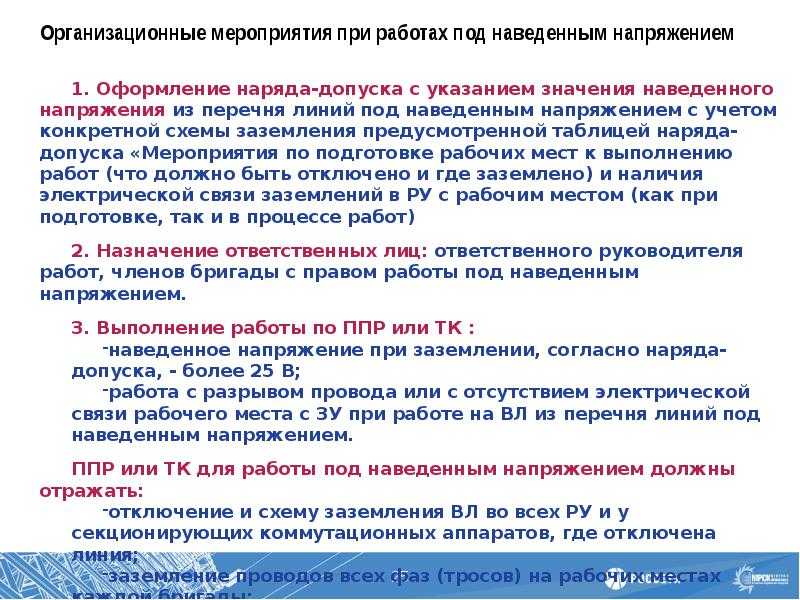

Меры безопасности при определении наведенного напряжения

Персонал должен иметь группу электробезопасности не менее III, а руководитель работ не менее IV.
Желателен опыт работы по монтажу и обслуживанию линий молниезащиты и силовых линий.
Вокруг зоны проведения измерений организуется периметр безопасности.
В целях безопасности, нулевой кабель в измеряемой группе, принято считать находящимся под напряжением.
Начало и окончание работ оформляются документально.
Запрещается проводить измерения в условиях осадков, сильного тумана, недостаточной видимости, сильном ветре.
Если на измеряемом участке обнаруживается повреждения опоры, изолятора или высоковольтного кабеля, работы прекращаются до устранения проблемы.

Это интересно: Нулевая шина

Причины возникновения

Наведенное напряжение возникает на выведенной в ремонт и обесточенной воздушной линии электропередач (ВЛ), вследствие влияния на нее электромагнитного поля расположенной в непосредственной близости работающей электроустановки или другой ВЛ, которая находится под напряжением. Таким образом, ВЛ, которая проходит параллельно отключенной линии, наводит сторонний потенциал, который представляет существенную опасность для обслуживающей ремонтной бригады. Значение наведенного напряжения в проводе изменяется в зависимости от протяженности участка, на котором ВЛ идут параллельно, тока нагрузки и величины рабочего напряжения, отдаленности фазных проводов, метеорологических условий. Потенциал, который наведен на ВЛ, объединяет в себе два вида воздействия – электромагнитную и электростатическую составляющую:

Электромагнитная часть появляется под действием магнитного поля, возникающего от протекания тока по работающей рядом ВЛ. Отличительной особенностью данной составляющей является то, что при заземлении даже в нескольких местах линии, она не изменяет свою величину. Единственное, что можно изменить с помощью заземлений – это расположение точки нулевого потенциала.
Электростатическая часть, в отличие от электромагнитной, устраняется путем заземления линии в ее концах и в месте ведения работ. Снизить же величину наведенного напряжения возможно установив заземление хотя бы в единственной точке ВЛ.

Давайте рассмотрим подробнее, что это такое – наведенное напряжение и природу его возникновения. Чтобы понять, как оно появляется, обратимся к фото, на котором изображен проводник:

Имеется проводник, обозначенный на картинке как А-А. При протекании по нему переменного тока создается электромагнитное поле, интенсивность которого уменьшается по мере отдаления от проводника (на изображении можно заметить снижение яркости окраски). Также изменяются пульсации электромагнитного поля с изменением направления и величины тока. При попадании в поле любого другого проводника в нем индуцируется наведенное напряжение. Ниже на картинке показаны проводники с подключенными измерительными приборами для определения величины напряжения:

Какое значение считается опасным для персонала? Считается, что если на отключенной ВЛ присутствует наведенное напряжение и его значение не превышает 25 В, то ремонтные мероприятия производятся с применением обычных средств защиты. В случае превышения безопасной величины следует пользоваться специальными средствами защиты и выполнять технические мероприятия, обеспечивающие требуемую степень защиты от опасного воздействия наведенного потенциала. Такими мерами безопасности могут быть разземление вначале и конце линии, разрез провода, установка заземления на участках ВЛ.

Две составляющих этого явления

Электростатика — потенциал образуется под влиянием именно электрического поля от источника, расположенного рядом. Максимальное воздействие проявляется в параллельно проложенных проводах, один из которых обесточен, а второй находится под напряжением. Степень наводки (возникающий в пассивном проводе потенциал) зависит от двух факторов: величина напряжения влияющего источника и расстояние от него до пассивного проводника. Получившуюся систему можно представить себе, как конденсатор (группу конденсаторов). Она формально может быть бесконечной, поскольку потенциал наводится по всей длине пассивного проводника.На иллюстрации синим цветом обозначен отключенный провод, красным — влияющий кабель. Конденсаторы изображены условно, в том числе по отношению к «земле»Для обеспечения безопасности достаточно заземлить отключенный проводник (физически соединить его с «землей»). Причем это соединение может быть в одной точке, вне зависимости от положения. Весь статический заряд будет «стекать» по заземлителю, и условия работы станут безопасными.Определение значения наведенного статического напряжения производится по формуле:Uст = k × Uраб
Расшифровка величин:
- Uст — напряжение, наведенное статическим электричеством,
- Uраб — рабочее напряжение влияющего проводника,
- k — коэффициент емкостного воздействия. Зависит от расстояния и конфигурации проводников. Его величину можно узнать в специализированных справочниках.

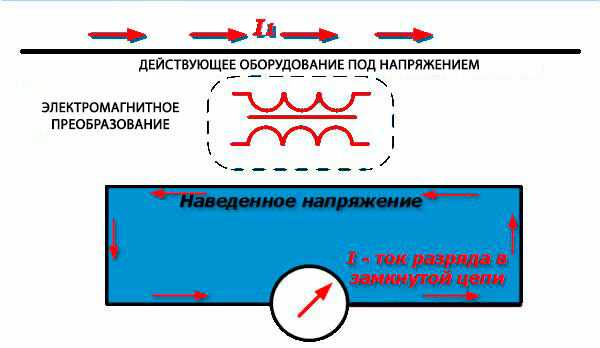

Электромагнитное наведенное напряжение. Это то самое «трансформаторное» явление, при котором магнитное поле переменной величины распространяется во все стороны от влияющего проводника. Поле возбуждает электроток в пассивном проводнике вне зависимости от наличия заземления. Почему? Смотрите на иллюстрацию.Ток нагрузки в красном проводнике возбуждает электромагнитное поле. Под его влиянием возникает ток аналогичной величины в синем проводнике. Если к нему присоединить заземлитель, все равно возникает замкнутый контур, в котором наводится ЭДС.В точке заземления потенциал будет нулевым, а в остальной части провода он увеличивается по мере отдаления от «земли». Соответственно, максимальное значение разницы потенциалов образуется на концах пассивного кабеля, то есть в точках отключения линии.

Чем опасен переменный ток

Особенность переменного напряжения заключается в изменении полярности с определенной частотой. Соответственно, с этой же частотой меняется направление протекания электронов. Для человека этот вид электротока представляет серьезную угрозу, поскольку он оказывает более выраженное стимулирующее воздействие на нервы и мускулатуру, в том числе сердечную.

При электроударах смерть пострадавших чаще всего наступает в результате фибрилляции желудочков сердца, которая более вероятна под воздействием «переменки». Кроме того, переменный ток в электросети более опасен из-за маленького сопротивления тела человека по отношению к нему.

При определенных условиях переменное напряжение оказывается практически полностью безопасным. Это возможно при его сверхвысокой частоте (более 20 кГц). Безопасность достигается за счет поверхностного эффекта, благодаря которому электричество протекает только по коже, затрагивая ее верхние слои и не проникая во внутренние органы.

Природа явления

Возникновение побочного или наведенного напряжения в проводнике происходит по такому же принципу, как и напряжение во вторичной обмотке трансформатора. Суть явления в следующем:

при движении электротока вокруг проводника возникает магнитное поле;
изменение силы тока и его направления вызывает изменение магнитного поля;
меняющееся магнитное поле разделяет разноименные заряды, что приводит к появлению разности потенциалов, то есть к напряжению.

Если не вдаваться в физические тонкости, напряжение наводки — это возникновение разности потенциалов в металлическом проводнике, который не подключен к источнику электротока, под действием электрического тока в расположенном рядом с ним другом проводнике. Чем ближе находятся проводники друг к другу и чем выше разность потенциалов в подключенном к сети проводнике, тем большее напряжение на изолированном проводнике.

Воздействие наведенного электротока имеет две составляющие: электромагнитную и электростатическую. Первая не составляет угрозы для жизни человека, но может сказываться на работоспособности некоторых приборов и устройств. Вторая более опасна для человека, при напряжении более 25 V принимают дополнительные меры безопасности.
