Как подключить ибп к газовому котлу. ошибки в схеме

Преимущества и недостатки инвертора

Преобразователь напряжения встроен в каждый ИБП, но отдельное такое устройство способно дольше работать в автономном режиме. Оно стоит дешевле и занимает меньше места, чем ИБП. Не говоря уже о мини-электростанциях.

Схема подключения инвертора

Преобразователь напряжения оснащен функцией защиты от перепадов температур и способен выдерживать двукратные перегрузки. Такой прибор обеспечивает электронную отсечку от аккумулятора, если его выходное напряжение не соответствует заданным параметрам.

Используют преобразователь напряжения только вместе с блоком внешних аккумуляторных батарей и стабилизатором. Рекомендуется устанавливать 3-4 АКБ. В таком случае преобразователь напряжения газового нагревателя можно использовать для запитывания пожарной или охранной сигнализаций.

Недостаток преобразователя напряжения в том, что, в отличие от ИБП, во многих из них нет зарядного устройства для батарей. Такие приборы придется заряжать самостоятельно. Схема подключения предполагает использование большего числа соединений, выполненных своими руками. Грамотный выбор стабилизатора и АКБ тоже важен. Стабилизатор для газового котла отопления приобретайте мощностью не менее 500 Вт. Аккумуляторы рекомендуется покупать гелевые. Они производительнее и не так прихотливы в обслуживании.

Релейный стабилизатор

ИБП для газовых котлов – как сделать правильный выбор?

Электрический ток имеет график в виде синусоиды. Чем геометричней синусоида, тем лучше характеристики тока.

Получить «чистую» синусоиду от генератора невозможно, а от бесперебойника можно. Он представляет собой инвертор – устройство, преобразующее неправильную синусоиду в правильную.

«Грязная» синусоида может спровоцировать перегрузки в работе циркуляционного насоса, гул и кавитацию в системе. Неравномерное электроснабжение не на пользу и котлу, поэтому ИБП должен иметь специальную электрическую схему и высокую емкость аккумуляторов.

а) грязная синусоида; б) ступенчатая аппроксимация синусоиды; в) чистая синусоида

Разница между offline и online

Различают 2 типа источников резервного питания для газовых котлов.

• линейно-интерактивные (offline);
• онлайн-активные (online).

Для газовых котлов лучше всего выбирать более дорогие, но и более надежные онлайн-активные блоки питания. Они дают более «чистый» синус, двойное преобразование и качественную стабилизацию.

Мини-рейтинг

Среди большого количества предложений, заметное место занимают следующие марки:

• Энергия — модели ПН-500, 750, 1000, 5000 — продаются с аккумуляторами и без;
• Бастион — модели TEPLOCOM или SKAT – возможность работы даже с автомобильными батареями, но непродолжительное время (5 лет гарантии на электронный блок);
• Леотон, Фантом или Вольтер;
• General Electric – надежные, но очень дорогие;
• APC или Eaton – дешевые, долгий срок службы.

ЧИТАТЬ ТАКЖЕ: Автоматическое управление газовым котлом с помощью комнатного термостата

Лучше выбирать надежные модели российского производства, по которым производитель отвечает за правильный расчет батарей и выполнение гарантийных обязательств. Модели от Энергия, Бастион или Леотон позволят после правильной установки не беспокоиться о безопасной эксплуатации газового котла и дополнительного оборудования.

Памятка покупателя и несколько советов

Энергия ПН500: цена от 6500 до 7500 рублей Резюмируем вышеизложенное:

• выбирать модель нужно не только из финансовых соображений, но и учитывая технические возможности устройства;
• оптимальное время переключения на электронный блок – 0 мс;
• ток заряда батарей должен быть порядка 4-10 А, иначе аккумуляторы будут слишком медленно заряжаться;
• желательно, чтобы сквозная нейтраль присутствовала в схеме электронного блока;
• мощность онлайн-системы должна быть не меньше 1000 ВА;
• оперативная и качественная стабилизация сетевого напряжения.

Минусовая температура значительно снижает срок службы батарей, поэтому нужно обеспечить в помещении минимум +4С. Оптимальная температура для работы устройства +15 или 20 С.

Если газовый котел смонтирован в неотапливаемом помещении, лучше вывести ИБП через проводку и установить где-то в теплой комнате, тогда и аккумуляторы прослужат намного дольше, и электроника не будет страдать от низких температур.

Критерии выбора ИБП для газового котла

Из всего сказанного можно вывести следующие требования к источнику бесперебойного питания для котла, работающего на газе:

• Необходимы специальные ИБП с выходным напряжением в форме синусоиды. Бесперебойники для компьютеров непригодны. Они на выходе выдают не синусоиду, а меандр — напряжение тоже переменного, но не округлое, как синусоида, а со срезанной верхушкой. Для компьютеров такое напряжение не помеха, а для системы отопления — еще какая. Подобное напряжение плохо влияет на циркуляционные насосы — они гудят, работают рывками. В результате — быстро снашивается крыльчатка, приходится насос менять.
• Мощность ИБП выбирается с запасом. При возможности необходимо двукратное превышение потребляемой мощности.
• Желательно выбрать тип онлайн, неплохой вариант — интерактивный тип.
• Емкость аккумуляторных батарей надо подбирать так, чтобы при отключении электроснабжения отопление могло работать несколько часов (как минимум). Данное требование некритично, если имеется генератор. В этом случае АКБ должны продержаться достаточно для того, чтобы он завелся. Кстати, это еще одна причина, по которой не следует для котла ставить компьютерные бесперебойники — она рассчитаны на работу оборудования в течение 10-15 минут. За это время можно корректно завершить работу всех программ и выключить оборудование. Для котла эти минуты — слишком малое время.
• Желательно чтобы была возможность подключения дополнительных внешних аккумуляторов (должны быть разъемы). Это пригодится, если решите увеличить время работы отопления от резервного источника питания или при подключении другой аппаратуры.

Схема подключения газового котла к источнику бесперебойного питания (ИБП)

Требования не самые жесткие, но придерживаться их желательно. При подключении источника бесперебойного питания, соблюдайте фазировку (фаза ИБП должна соединяться с фазой котла, ноль и минус — с соответствующими проводниками). Иначе котел не будет работать. Проверяется правильность фазировки просто: выдергиваете вилку котла из сети. Котел должен продолжать работать. Если пламя погасло — проверяете правильность подключения, работоспособность заземления. Если все в норме, но котел по-прежнему не работает, значит ваш ИБП построен без «сквозного нуля». Чтобы запустить котел, вам необходимо соединить на бесперебойнике клеммы нейтрали N (нуля) на входе и выходе. Для большинства котлов такая переделка решает проблему. Но есть некоторые марки котлов, например — Buderus (Будерус), которым необходимо между входами PE и N (земли и ноля) установить сопротивление номиналом от 1 до 10 МОм (Будерус даже предлагает купить их фирменный резистор).

Собственно, это все по поводу выбора и даже подключения источника бесперебойного питания для газового котла.

Современные газовые котлы напичканы сложной электроникой которой необходимо постоянное и качественное электропитание. При перебоях с подачей электроэнергии или при аварии в электросети ваш отопительный прибор просто перестанет работать и вы останетесь замерзать в своем частном загородном доме. Для того, чтобы это не случилось владельцы используют источник бесперебойного питания (ИБП) для газовых котлов.

В этой статье мы расскажем о том зачем нужен бесперебойник и какие бывают виды, как выбрать лучший и правильно подключить своими руками. В заключении мы рассмотрим наиболее востребованные у потребителей модели источников бесперебойного питания (UPS) и приведем несколько отзывов владельцев об их работе.

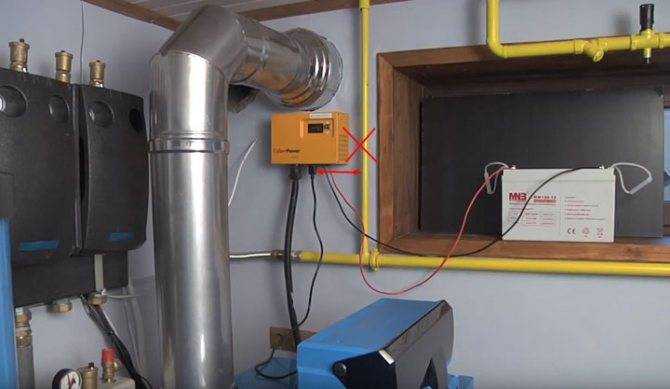

Как подключить ИБП к газовому котлу. Ошибки в схеме.

Если вы уже определились с выбором ИБП для вашего котла, следующей задачей будет правильно его установить и подключить.

Кстати, можете проверить себя, не совершили ли вы катастрофической ошибки при покупке бесперебойника. Узнать об этом можно из статьи «5 ошибок при выборе ИБП для газового котла«.

В первую очередь ИБП необходимо подсоединить к аккумуляторам. При подключении батареи к инвертору он должен находиться в выключенном состоянии.

Для подсоединения чаще всего используются провода двух цветов:

Не во всех моделях есть защита от переполюсовки, поэтому проверяйте полярность внимательнее.

При подключении второй клеммы, вполне возможно появление искры, что считается допустимым.

Хорошо подтягивайте контакты, но чрезмерного усилия здесь не требуется.

Если у вас две батареи, то предварительно их нужно последовательно соединить друг с другом.

Если нет заводской перемычки, сделайте ее из медного провода сечением минимум 16мм и медных наконечников.

Соединять между собой нужно плюсовой и минусовой контакты разных АКБ. И только после этого подкидывайте провода от UPS на оставшиеся клеммы ”+” и ”-”.

А если у вас есть 3,4,5 шт батарей, можно их все подключить таким же способом? В этом моменте также будьте внимательны.

Не монтируйте аккумуляторов больше чем разрешено заводской инструкцией. Это также может быть обговорено заводом производителем.

Если все нормально, отключаете питание. Теперь нужно подсоединить к ИПБ сам котел. Для этого его нужно обесточить.

и подключить через выходную розетку бесперебойника.

После чего, запустить ИБП и далее сам котел.

Проверьте что показывает индикация на табло.

Там обычно высвечиваются следующие данные:

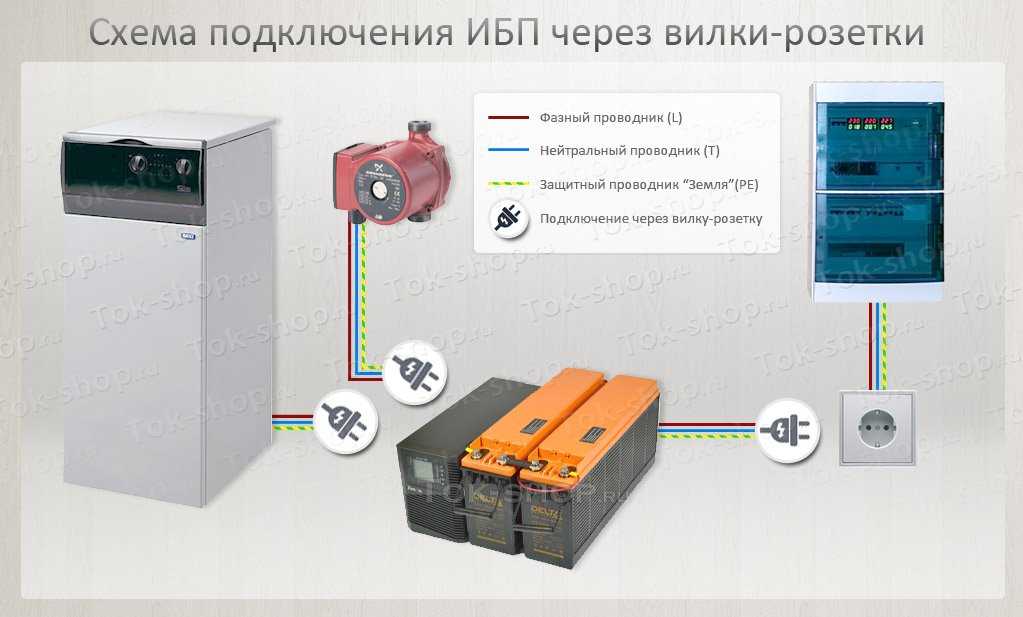

Подключение через ближайшую вилку с розеткой, самый простой способ и тут ни у кого неразрешимых сложностей возникнуть не должно.

А вот если мощность ИБП большая, то его придется подключать непосредственно от распределительного щитка. Придется устанавливать отдельные автоматические выключатели и тянуть выделенную линию на отдельные токоприемники.

Схема подключения будет выглядеть следующим образом:

Для проверки автономности, необходимо первый раз искусственно имитировать отключение электроэнергии. Для этого выключите фазный автомат питания в щитке на котельную.

Именно автомат, а не вилку из розетки

Для фазозависимых моделей важно не разрывать фазу и ноль одновременно

После того, как пропало питание от сети, на жк дисплее должно высветиться, что входящее напряжение равно нулю, а исходящее по прежнему в пределах 220В.

Далее следует проверить электророзжиг котла. Отключаете его от питания и заново включаете.

Если в вашем ИБП не правильная синусоида, то электророзжиг не зажгется.

Если же все прошло успешно, вы можете быть уверены, что ваша котельная защищена на 100%. Даже когда вас нет дома.

Ту комнату, где находится источник питания и его батарея, желательно также прогревать до температур от 18 до 25 градусов. В противном случае это все скажется на емкости АКБ и сроках ее службы.

А еще, если в ней не поддерживать постоянный температурный режим, то перепады «тепло-холодно» могут способствовать появлению конденсата внутри оборудования.

Не забывайте про вентиляционные отверстия для охлаждения у инвертора.

все электроприборы должны быть по возможности максимально удалены от газовых и водопроводных труб

И уж тем более не нужно ставить их под вентилями или любыми соединительными стыками и муфтами.

обязательно используйте розетку с заземлением, либо заземляйте сам корпус прибора через отдельный винт

ИБП это фактически активный фильтр внешнего сигнала сети. Через него может происходить сброс излишков потенциала на землю.

не рекомендуется ставить бесперебойник и аккумуляторы непосредственно на пол

Делайте какую-нибудь подложку. Хоть на табуретку поставьте.

Во-первых, это обеспечит изоляцию от холодного основания. Во-вторых, защитит оборудование от возможных протечек в системе водоснабжения.

Разрешается только последовательное соединение инвертора и потребителя.

нельзя заряжать АКБ от внешнего зарядного устройства, если он в этот момент подключен к ИБП

Есть так называемые фазозависимые котлы отопления. Для них критичен момент, куда подается фаза, а куда ноль.

Монтаж напольного прибора

Если двухконтурный теплогенератор требует электропитания, то и подключается он аналогично настенному «коллеге». У энергонезависимого прибора имеется встроенный змеевик из меди или нержавеющей стали для нагрева воды. В комплектации к такому оборудованию кроме горелки, автоматики и теплообменника ничего не поставляется.

• группа безопасности, предохранительный клапан которой рассчитан на рабочее давление котла (данные есть в паспорте);
• расширительный бачок объемом в 10% от общего количества теплоносителя;
• циркуляционный насос.

Группа безопасности всегда устанавливается на подающий трубопровод рядом с отопительным прибором, чтобы защитить самую дорогостоящую часть системы от разрушения при резком скачке давления.

Расстояние от котла до устройства должно быть не более 50 см. На участке трубы между отопителем и элементом нельзя устанавливать краны, тройники, магистраль оставляется чистой

Если напольный прибор подключается к самотечной системе, монтируется только расширительный бак открытого типа с переливом. Насос и группа безопасности из схемы исключаются.

В этой ситуации нужны трубы с диаметром 40 мм и более, которые прокладываются под уклоном в 5 мм на каждый погонный метр магистрали. Теплогенератор остается в низшей точке, бак размещается в высшей.

Если подключается электричество, допустима организация принудительной циркуляции при помощи насоса. В этом случае его монтаж осуществляется через байпас

Большинство современных систем включает циркуляционный насос, что эффективно, но зависимо от электроэнергии. При отключении света отопление и нагрев воды отключаются. Разумно организовать альтернативный естественный метод циркуляции для форс-мажоров.

Особенности конструкции теплоаккумулятора

Устройство представляет собой цилиндрическую емкость, выполненную из нержавейки или черной стали. Габариты емкости зависят от его объема, который варьируется от нескольких сотен до десятков тысяч литров. Из-за больших объемов такое устройство сложно разместить в уже имеющейся котельной, поэтому нередко приходится ее достраивать. Существуют модели как с заводской теплоизоляцией, так емкости без неё.

При монтаже теплоаккумулятора нужно учитывать, что толщина утеплителя составляет 10 см. После него сверху на бак надевается кожаный кожух. Внутри емкости находится теплоноситель, который при сгорании топлива в котле быстро нагревается и долго сохраняет тепло за счет слоя утеплителя. После остановки работы котла накопитель отдает свое тепло в помещение, обогревая его. По этой причине растапливать котел будет необходимо не так часто, как раньше.

По своему устройству емкости теплоаккумулятора бывают:

• с расположенным внутри бойлером. Такая конструкция создана для обеспечения жилья горячей водой из автономного источника;
• с одним или двумя теплообменниками;
• пустыми (без теплоносителя).

Для подключения накопителя к котлу и системе отопления дома предусмотрены резьбовые отверстия.

Схемы подключения термостатов ZONT H-1, H-2, H-1V к котлам BAXI в режиме OpenTherm

Батареи разогреваются буквально за несколько минут. В двухконтурных сериях трехступенчатый клапан меняет приоритет ГВС и отопления в зависимости от нужд потребителя. Реализовано это за счет того, что внутри трубки, по которой течет жидкость из системы отопления, есть еще одна трубка меньшего диаметра, по которой протекает водопроводная вода.
Кран слива;
На видео схемы подключения двухконтурного газового котла видно, что включение в систему бойлера не представляет сложности. Система работает таким образом: в котле нагревается теплоноситель, по подающему трубопроводу газ подается в радиатор, а остывший теплоноситель уже по другому трубопроводу обратному возвращается в агрегат.
Рассмотрим компактные и удобные настенные модели, популярные на рынке. Можно подключить датчик, который будет измерять температуру снаружи воздуха.
Если дом находится рядом с более высоким зданием, необходимой тяги добиться бывает невозможно. Все настройки должны выполняться работниками сервисных организаций.
Работы по подключению системы удаления продуктов горения: — узел подключения системы состоит из вертикального выходного отверстия, в которое вставляется переходник дымохода.
Вентилятор; 3

Важно знать, что установка и тем более подключение газового оборудования должно выполняться только опытными мастерами, которые способны выполнить всё с соблюдением требований и правил.
Одноконтурный котел и бойлер косвенного нагрева, как подключить?

Читайте дополнительно: Нормы испытаний и измерений электрооборудования

Подключение сетевого фильтра и ИБП

Подключение довольно простое:

1. В сетевой фильтр или ИБП включается шнур питания системного блока, монитора и других внешних устройств (сканер, принтер и т.д.).
2. Вилка шнура самого фильтра или ИБП подключается в розетку домашней электрической сети.

Если Вы используете ИБП, то сетевой фильтр подключать не обязательно, разве что для увеличения количества розеток или в качестве удлинителя.

Примечание: лазерный принтер нельзя подключать к ИБП, так как у него слишком большая мощность, часто для него предусмотрена специальная розетка, которая не питается батареей, но имеет фильтр от помех (на последней фотографии в статье такая розетка окрашена белым цветом).

Подведем итог

Главная мысль данного урока в том, что сетевой фильтр и источник бесперебойного питания – вещи нужные и должны использоваться вместе с каждым компьютером. Если у Вас еще нет этих устройств, то обязательно купите хотя бы сетевой фильтр!

Итак, с важными дополнениями разобрались, теперь можно переходить и к шестому IT-уроку. Он уже на подходе, следите за новостями! Вот ссылка для получения новостей сайта себе на почту.

Копирование запрещено

Видео-дополнение

Сегодня в качестве дополнение видео от компании «Чип и Дип» про источники бесперебойного питания:

P.S.

Читать дальше: Урок 6. Включение, выключение и перезагрузка компьютера с умом.

Рекомендую также прочитать:

• • Выбор ИБП с учетом характеристик блока питания
  • ИБП для подключения нескольких компьютеров

Напомню, что на сайте есть Справочник по аппаратному обеспечению.

Много интересного в соц.сетях:

Виды стабилизирующих устройств

Если владельцы дома планируют подключение газового котла через стабилизатор, то первым делом надо рассмотреть ассортимент таких приборов. После знакомства с видами устройств легче подобрать тот, что будет оптимальным в конкретных условиях. При выборе идеального варианта учитывают:

• цену прибора;
• срок его эксплуатации;
• принцип работы устройства;
• быстродействие стабилизатора;
• диапазон напряжения: входного и выходного.

Еще одна характеристика — бесшумность работы, однако она не так важна, как основные. Рабочий диапазон температур для стабилизирующей техники — от +5° до +40°. Последний критерий — способ размещения. Настенные модели легки, компактны, поэтому удобны. Напольные (настольные) устройства требуются для оборудования большой мощности.

Симисторные (тиристорные)

Эти модели стабилизаторов сейчас считаются лучшими. Они имеют долгий срок службы, абсолютно бесшумны. Другие достоинства:

• быстродействие — максимум 10-20 мс;
• диапазон напряжения на входе — 120-280 В;
• точность выходного напряжения — 1-2,5%;
• максимальная погрешность точности контроля — 0,5%.

Принцип работы прибора — использование электронных ключей для коммутации трансформатора. Благодаря такому решению гарантируется скорость срабатывания устройств. При выходе из строя одного из симисторов стабилизатор остается в рабочем состоянии, поэтому он подойдет для тех сетей, в которых перепады напряжения и скачки считаются нормой. Минус моделей — сравнительно высокая цена. Однако найти прибор с идеальным соотношением стоимость-качество возможно.

Инверторные

У этих новейших моделей практически нет слабых мест. Если не считать высокую стоимость. Стабилизаторы двойного преобразования имеют такие характеристики:

• быстродействие — максимальное, так как задержек нет;
• диапазон напряжения на входе — 120-300 В;
• долгий срок эксплуатации;
• отсутствие помех.

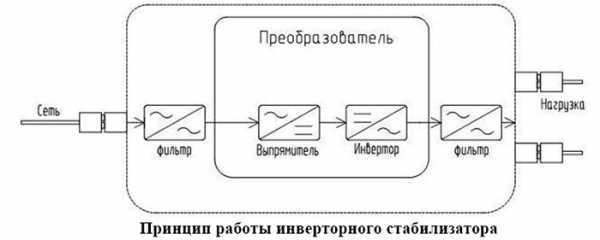

Принцип их работы — двойное преобразование. Сначала переменный ток трансформируется в постоянный, потом он опять преобразуется, но уже в переменный ток с постоянной частотой. Результат — устойчивая синусоида. Недостаток инверторных стабилизаторов — низкий КПД, если сравнивать их с другими видами приборов. Высокая цена — причина, из-за которой многие хозяева газовых котлов решают купить не стабилизатор, а ИБП.

Электронные (релейные)

Эти устройства окажутся полезными там, где перепады незначительны и относительно редкое явление. Их характеристики:

• быстродействие — 100 мс;
• диапазон напряжения — 135-315 В;
• точность на выходе — 7,5%.

К преимуществам приборов относится отсутствие искажений сетевой синусоиды, незначительный шум, поскольку для управления используется микропроцессор. Недостатки его: не слишком высокое качество, небольшой срок эксплуатации. Последнего минуса лишены гибридные модели, защищенные резисторами.

Электромеханические (сервоприводные)

В этих приборах используются ползунок, который двигает щетки с помощью электродвигателя. Таким образом происходит переключение витков вторичной обмотки. Плюсы устройств:

• плавная регулировка, точность работы;
• стабильность, возможность выдерживать предельные нагрузки;
• невысокая цена сервоприводного стабилизатора.

Из-за нагревания она небезопасна, так как легко может спровоцировать возгорание. По этой причине для газового оборудования сервоприводные модели из списка кандидатов лучше исключить. Как вариант их можно рассматривать для установки в другом помещении.

Стабилизаторы с ШИМ

В устройствах с широтно-импульсной модуляцией используют специальный генератор импульсов. В зависимости от разницы входного и выходного напряжения параметры генерируемых волн меняются. Результатом становится стабильная частота на выходе. Плюс импульсных стабилизаторов — полная защита и гарантия максимальной производительности оборудования, работоспособности его процессора. Такие модели выбирают для сетей, для которых характерно постоянно низкое напряжение.

ФРС

Феррорезонансные стабилизаторы — еще одна разновидность, однако в быту их практически не используют. Эти станции устанавливают в котельных большой мощности. Причина — высокая цена, которая сравнима со стоимостью ИБП. В этом случае подключение газового котла через стабилизатор в частном доме совершенно не оправдано.

Схема системы бесперебойного питания

П режде чем подключать UPS, посмотрим на то, как было подключено оборудование до приобретения ИБП. Вот простейшая схема подключения оборудования к электрической сети.

Читать также: Гаражные хитрости своими руками инструменты

К однофазной нагрузке идут три провода: фазный, нейтральный и заземление. Если нагрузка трехфазная, то фазных проводов, естественно, три (L1, L2, L3). Приведенная выше схема годится и для трехфазной сети (она в этом случае называется однолинейной схемой, т.е. схемой, в которой один фазный провод представляет все три). Схема наша сильно упрощена – в ней опущены очень важные элементы: соединители (вилки, розетки, клеммники), плавкие или автоматические предохранители и пр. К некоторым из этих элементов мы вернемся позднее.

Ч тобы электропитание стало бесперебойным, нагрузка должна питаться от UPS, а сам UPS – от электрической сети. Поэтому нужно разорвать электрическую цепь между сетью и нагрузкой и вставить UPS в разрыв. Вот так:

Т еперь самое время попробовать подключить свой первый UPS.

Принцип действия и конструкция ИБП

Само название показывает назначение прибора – обеспечивать бесперебойное питание от резерва при отключении основного источника. Первые бесперебойники появились после создания компьютеров и предназначались для поддержания качественного электропитания и кратковременного продолжения работ после отключения основного питания. ИБП фильтрует входящее напряжение, а при его несоответствии требуемым параметрам или исчезновении, он автоматически подаёт электропитание потребителю.

Состоит бесперебойник из следующих основных узлов:

• силовая коммутирующая система (байпас);
• зарядное устройство;
• преобразователь постоянного тока в переменный;
• управляющий орган;
• аккумулятор.

Внутренние компоненты

Коммутатор необходим для переключения источника напряжения. Рабочим элементом могут быть силовое реле (в дешёвых моделях), тиристоры, а в последнее время стали использовать IGBT транзисторы. Время срабатывания колеблется в пределах 6–10 мс. Способность переключать ток определённой мощности сказывается на мощности всего устройства. В интерактивных схемах коммутатор используется также для переключения выводов обмоток автотрансформатора.

Блок зарядного устройства преобразует входное переменное напряжение сети в выпрямленное напряжение необходимой величины для зарядки аккумулятора. От этого устройства будет зависеть, какие аккумуляторы могут быть заряжены.

Конвертация постоянного тока аккумулятора в переменное напряжение осуществляется инвертором. Именно он отвечает за качество напряжения и мощность ИБП. Аккумулятор является источником энергии для такого преобразования, и от его ёмкости будет зависеть, как долго сможет бесперебойник давать энергию потребителям.

Принципиальная схема

В качестве управляющего органом выступают электрические компоненты, кнопки, переключатели. Для визуального контроля могут использоваться жидкокристаллические экраны. По принципу работы ибп для отопления бывают:

• резервные;
• интерактивные;
• двойного преобразования.

Чтобы понять, в чём их отличие, стоит разобрать каждую схему, в дальнейшем это поможет решить вопрос, как выбрать ибп?

Резервные

Самая простая схема, на входе используется простейший фильтр, способный задержать высоковольтные и электромагнитные импульсы, выполняется в виде конденсатора (С) или катушки и конденсатора (LC). Нагрузка подключается непосредственно к сети. При значительном ухудшении качества электроэнергии или при его исчезновении напряжение питания поступает от ИБП. Используется в простых и дешёвых моделях. Часто применяется для питания компьютеров, имеет высокий КПД около 99%.

Внешний вид компьютерного ибп

Недостатком является полное отсутствие возможности изменения амплитуды напряжения и частоты сетевого тока. Схема инвертора максимально упрощена, что приводит к искажениям формы синусоиды. Вместо синусоиды, идут, как правило, сигналы прямоугольной формы. Для компьютера они не страшны, поскольку ток сразу выпрямляется.

Для осветительных и обогревательных приборов форма сигнала не имеет значения.

Линейно-интерактивные

Эта схема больше подходит источнику бесперебойного питания для всех насосов системы отопления. Главное отличие от предыдущей схемы заключается в способности менять входное напряжение. Для этого во входной цепи устанавливается трансформатор, первичная обмотка которого имеет несколько выводов, он исполняет роль стабилизатора.

При номинальном напряжении корректировка не вносится, а если равновесие нарушается — автоматически подключаются или отключаются дополнительные витки. Такое ступенчатое переключение позволяет меньше задействовать аккумулятор, что значительно продлевает его срок работы.

Схема интерактивного ибп

Используемые инверторы выдают прямоугольное, трапецеидальное, ступенчатое или синусоидальное напряжение, всё зависит от сложности прибора. Естественно, это сказывается на стоимости.

Инверторные

Инверторная или схема двойного преобразования сильно отличается от предыдущих двух. Прямого подключения нагрузки к сети нет, а подключение происходит по следующей схеме: напряжение сети проходит сетевой фильтр, выпрямитель, после чего часть энергии, если необходимо, идёт на зарядку аккумулятора, а остальная поступает на инвертор, преобразуется в переменный ток и выходит к потребителю.

Внешний вид инверторного ибп

Полностью автоматизированная система, способная контролировать амплитуду и частоту, форма выходного сигнала максимально приближена к синусоиде. При отключении напряжения сети ИБП продолжает работать от аккумулятора, что практически никак не сказывается на выходном сигнале.
