Сравнение параметров
Сравнение данных нагляднее делать, объединив сведения одной табличной формой. Элементы несоответствия выделены:
| Техническая характеристика, типоразмер 3х4 | Значение для | |
| NYM | ВВГнг | |
| Номинальное напряжение переменного тока частотой 50 Гц, В | 660 | 660 |
| Температура | ||
| Диапазон нормальной эксплуатации кабеля, °С | -50 ÷ +50 | -50 ÷ +50 |
| Предельно допустимая температура, не более, °С | 70 | 70 |
| Аварийное длительное, не более 8 часов, повышение не более, °С | 80 | 80 |
| Допустимая при КЗ в течение до 4 сек, не более, °С | 160 | 160 |
| Температура воздуха, при которой разрешена укладка без предварительного подогрева, не холоднее, °С | -5 | -15 |
| Испытание | ||
| Испытательное напряжение, В | 2000 | 3000 |
| Время теста, мин | 5 | 10 |
| Механические | ||
| Номинальная толщина изоляции | 0.8 | 0.7 |
| Номинальная толщина промежуточного слоя | 0.4 | нет |
| Номинальная толщина оболочки | 1.6 | 1.5 |
| Вес 1 километра кабеля | 270 | 194 |
| Форма кабеля в сечении | Круглый | Круглый Плоский |
| Допустимый радиус изгиба, наружных диаметров кабеля, не более, раз | 4 | 7.5 |
| Возможность уплотнения при вводе в оборудование | Да | Нет |
| Не распространяет горение при прокладке, | Одиночная | Групповая |
| Способность кабеля втягивать воду, гигроскопичность | Нет | Да |
| Стойкость оболочки к ультрафиолетовому излучению | Ниже | Выше |
| Удобство разделки концов кабеля | Выше | Ниже |
| Цвет наружной оболочки | Светло-серый | Черный |
| Номинальный срок эксплуатации, не менее, лет | 30 | 30 |
| Стоимость | Выше | Ниже |
Различие характеристик присутствует по многим позициям. Вопрос, приобретать ли кабель NYM или ВВГнг, невозможно решить без внимательного сравнения несоответствий, которые придают различные свойства при монтаже и эксплуатации:
- Практически одинаковые температурные диапазоны. Отличие в том, что пластикат позволяет проводить прокладку ВВГ без предварительного разогрева при более низкой температуре воздуха, -15°С. Композитная резина NYM не позволяет работы ниже -5 градусов;
- Более суровы электрические испытания отечественной продукции. 3000 вольт на 10 минут, против 2 кВ в течение 5 минут. Требовательность на проверке объясняется толстой изоляцией и оболочкой импортного кабеля, наличием дополнительного среднего слоя защиты. Эти обстоятельства повлияли на увеличение веса;
- Мягкий винил, слой эластичной резины повысили гибкость NYM. Это позволяет прокладывать его одиночно с меньшим радиусом, облегчает работу на фигурных участках трассы. Большое значение имеет возможность уплотнения мест ввода оболочки во взрывоопасных помещениях. Жесткий ВВГнг с оболочкой из модифицированного пластиката, обладает высокими противопожарными свойствами, обеспечивая возможность прокладки пучками. В отличие от европейского коллеги, он легче переносит прокладку без защиты от ультрафиолета на открытом воздухе;
- Слой мелованной резины, обеспечивая герметичность, позволяет применение в очень влажных местах. Он же облегчает разделку концов NYM при монтаже. Субъективно более приятный светлый цвет шланга хорошо маркируется фломастером или ручкой при укладке;
- Стоимость ВВГнг ниже.

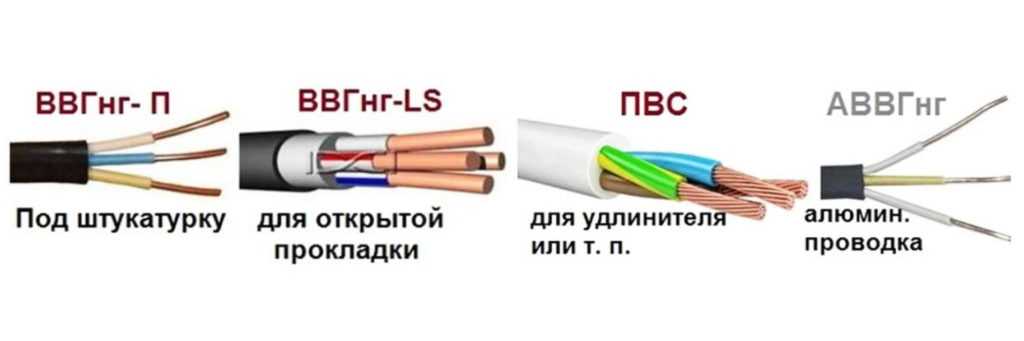

Выбирать кабель для конкретного применения, необходимо учитывая особенности, характеристики, места и условия прокладки.
Для прокладки силовых или осветительных сетей используются специальные коммуникации. В основном для данных работ применяется электрический кабель NYM, у которого технические характеристики соответствуют использованию для промышленных или домашних нужд.
Сравнение технических характеристик
Для удобства сравнения основных технических параметров проводников и понимания, в чем разница между ними, составим таблицу сравнения главных характеристик.
| Характеристика/Материал | Провод ПВС | Кабель ВВГ |
| Материал и конструкция жилы | Медная многопроволочная | Медная многопроволочная или цельная |
| Гибкость токоведущей жилы | 5 класс гибкости (высокая) | 1 – 2 класс гибкости (средняя) |
| Количество жил в проводе /кабеле | От 2 до 5 | От 1 до 5 |
| Площадь сечения жилы, мм2 | От 0,75 до 6 | От 1,5 до 625 |
| Допустимое напряжение эксплуатации, В | ||
| В цепях переменного тока, при частоте 50 Гц | 450 Вольт | 0,66 кВ или 1 кВ |
| В цепях постоянного тока | 0,66 кВ | 1,6 кВ или 2,4 кВ |
| Допустимая температура окружающего воздуха | От -25°С до +40°С | От -50°С до +50°С |
| Допустимая длительная температура нагрева жилы | 70°С | 70°С в аварийном режиме допускается кратковременный нагрев до 80°С |
| Нормативный срок эксплуатации | От 6 лет (подвижное соединение) до 10 лет (неподвижное соединение) | До 30 лет. Эксплуатационная гарантия производителя составляет 5 лет. |
Чтобы разобраться, что лучше применить в той или иной ситуации, нужно провести сравнительный анализ отдельных свойств, которые являются определяющими.
Свойства токоведущей жилы. Жилы обоих рассматриваемых проводниковых изделий выполнены из меди. Провод ПВС выпускается только в мультипроволочном варианте исполнения жилы, кабель ВВГ может иметь цельную монопроволочную жилу. Существенная разница между ними заключается в классе гибкости мультипроволочных версий. По этому параметру ПВС многократно превосходит ВВГ. Благодаря этой характеристике, усталостная прочность провода при многократных изгибах значительно выше аналогичного показателя кабеля. То есть, когда речь идет о подвижных соединениях, выбор должен быть сделан в пользу ПВС. К таким соединениям относится питание нестационарных электроприборов, а также электропроводка с вилкой для включения электрооборудования в сеть.
Сечение жилы. Из таблицы видно, что диапазон сечений ВВГ значительно более широк в сторону больших значений. Применительно к выбору электропроводки для дома, квартиры или дачи, можно сказать, что проводка силовых цепей, подающих питание для духовки, для варочной панели или кондиционера, может быть выполнена только с применением кабельного изделия соответствующего сечения. Наибольшее сечение ПВС составляет 2,5мм2, что недостаточно для этих целей.
Свойства изоляции и общий срок службы. Сравнивая эксплуатационные напряжения, при которых могут работать рассматриваемые проводники, определим, чем отличается один материал от другого. Тот факт, что допустимые напряжения для кабеля выше, чем для провода, говорит о том, что при работе в одном и том же классе напряжения, запас электрической прочности изоляции кабеля выше, чем у изоляции провода. Если добавить тот факт, что срок службы ВВГ превышает аналогичный показатель ПВС минимум в три раза, можно сделать следующий вывод:
Монтаж стационарной электропроводки, особенно скрытой, целесообразней выполнять, используя кабель ВВГ. При этом лучше использовать монопроволочное исполнение жилы. Учитывая, что скрытая электропроводка укладывается на очень длительный срок, ее надежность должна быть максимально возможной. Лучше применить вариант исполнения кабеля ВВГнг с негорючей изоляцией.
Условия окружающей среды. Область допустимых температур окружающего воздуха для ВВГ существенно расширена в зону отрицательных температур в сравнении с ПВС. Это обстоятельство определяет тот факт, что выбрать для улицы следует более приспособленное для этого кабельное изделие.
Область применения

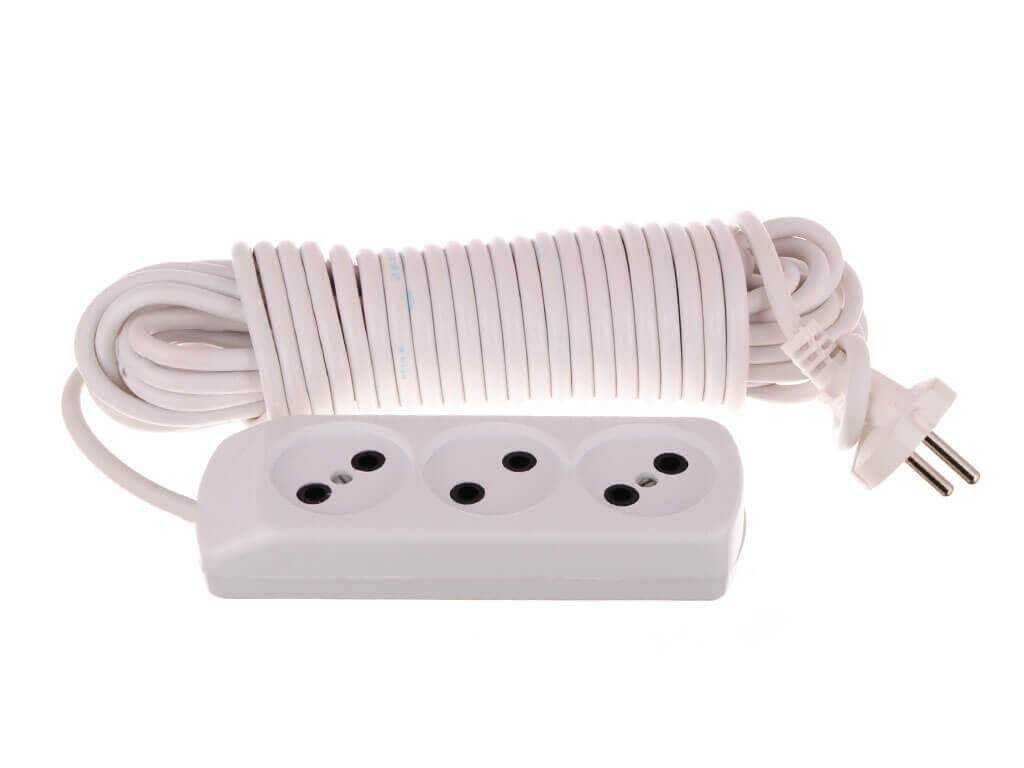

Удлинители или переноски
Основная сфера применения и предназначения обсуждаемых проводников – это удлинители. При этом если удлинитель будет использоваться в тяжелых условиях (на стройке, в гараже для подключения электроинструмента), лучше выбрать провод ПВС
В этом случае характерны частые перегибы и случайные удары и трения, поэтому важно чтобы у проводника была качественная и толстая изоляция
Если удлинитель будет проложен где-нибудь за мебелью или другим способом, где вероятность того что его придавят или произойдут другие повреждения минимальна, то вполне можно выбрать шнур ШВВП. Его удобнее будет проложить или провести в узких местах из-за меньших размеров. Такие удлинители используют, когда розетка расположена в неудобном месте, а также для подключения нескольких электроприборов установленных в одном месте, например, телевизора, медиа проигрывателя и акустической системы.

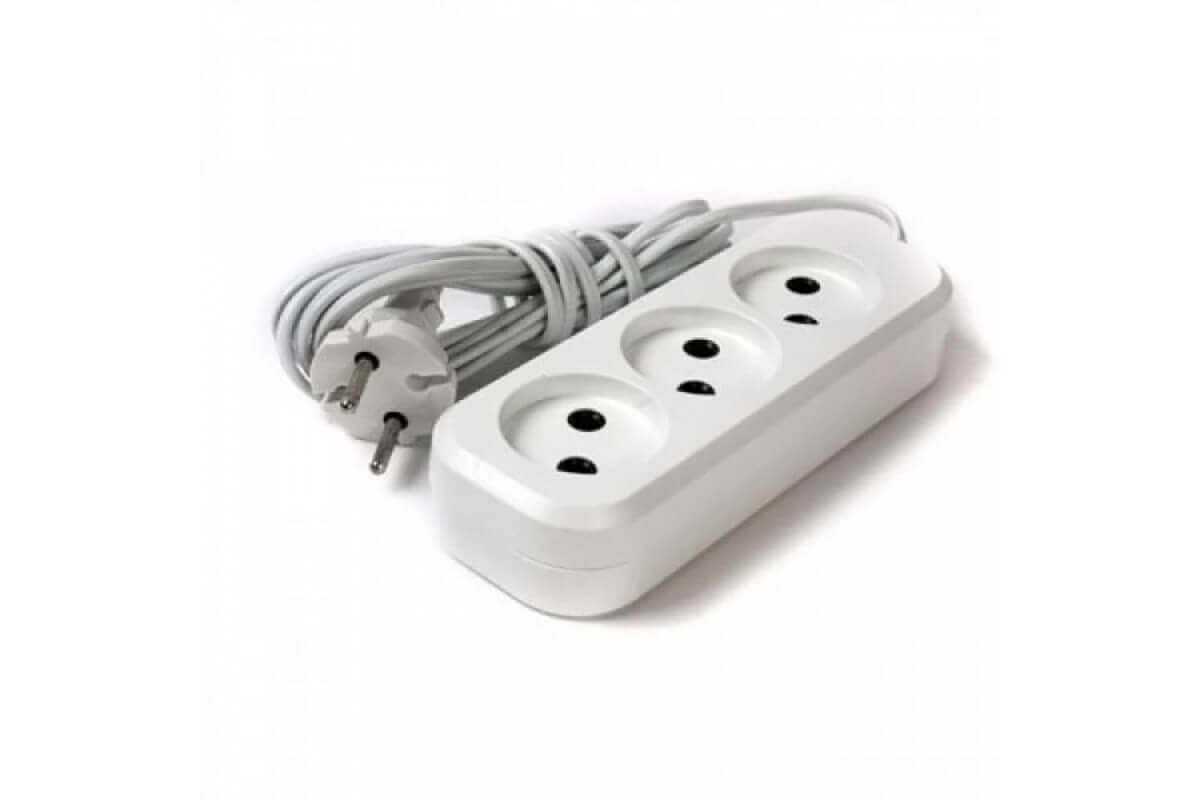

Поговорим о том, что лучше для удлинителя: провод ПВС или ШВВП. Если говорить обобщенно, то удлинитель из ПВС используется там, где вероятны частые удары или повреждения. Также он лучше подходит для подключения мощного электрооборудования, например, перфораторов, болгарок или даже каких-то технологических устройств типа тепловых пушек, при условии отсутствия прямого попадания потоков горячего воздуха или частей устройства на сам провод.
ШВВП используют для тех удлинителей, в которые не подключаются мощные приборы. Они лучше подходят для подключения небольшого кухонного оборудования, светильников, электробритв и бытовой электроники.
О том, как сделать удлинитель своими руками, мы рассказывали в статье. Ознакомьтесь с материалом, чтобы сделать надежный удлинитель для подключения бытовой техники.
Освещение и проводка
Так как скрытая и открытая проводка являются стационарными электроустановками, то под это определение уже не подходят ни провод, ни шнур. В отличие от них кабель с однопроволочными жилами типа ВВГнг специально предназначен на использование в проводке. Тем не менее часто возникает вопрос: «Можно ли использовать ШВВП или ПВС для проводки либо освещения?». Для основной проводки и подключения розеточных групп их применение не рекомендуется.
У ШВВП наружная оболочка достаточно тонкая, для прокладки в стене, хотя это можно исправить его прокладкой в ПВХ-гофре
В то же время у ПВС хоть и толстый слой изоляции, но есть интересное мнение о том, что это затруднит отдачу тепла окружающей среде токопроводящими жилами, что особенно важно при скрытой прокладке под штукатуркой
При подключении точечных светильников в подвесном потолке провода прокладываются за гипсокартонным листом, а если потолок натяжной – то по поверхности чернового потолка. В связи с многообразием дизайнерских решений по установке точек освещения по изогнутым контурам, удобнее будет использовать провода с гибкими жилами. В этих случаях будет удобным выбор ШВВП или ПВС. Но с точки зрения долговечности и механической прочности в этом случае ПВС подходит лучше.
Прокладка на улице допускается только в ПВХ-гофре, а диапазон рабочих температур лучше подходит для этой цели у провода ПВС.
Напоследок рекомендуем просмотреть полезное видео по теме статьи:
Мы рассмотрели отличия ШВВП от ПВС и советы о том, какой из них выбрать для конкретных задач. Но хотим напомнить, что соединение этих проводов нужно проводить с помощью клеммников с пружинным зажимом (типа ВАГО), пайки, сварки, гильзованием. Делать скрутки категорически запрещено, а при зажиме под винт (как в розетках) жилы провода начинают рваться, из-за чего ухудшается контакт. Со временем он будет греться или вообще отгорит.
Материалы по теме:
- Что лучше: ПВС или ВВГ
- Клеммные колодки WAGO
- Соединение проводов гильзами
Опубликовано:
14.09.2018
Обновлено: 14.09.2018
Как выбрать провод ПВС
Первое, на что следует обращать внимание при выборе любого электрического кабеля или провода – число и сечение жил, подбираемые в соответствии с условиями эксплуатации. Подбирать ПВС нужно в зависимости от мощности электрических приборов, которые будут через него коммутироваться к сети
Важное значение имеет наличие или отсутствие заземляющей жилы, позволяющей соединить электроприбор и контур заземления. К примеру, при прокладке сети промышленного назначения нужно использовать ПВС с четырьмя жилами
По крайней мере, именно так прописано в правилах ПУЭ.
Каждый производитель должен представить образец своего провода. Изучая его, убедитесь в правильной скрутке отдельной жилы. Судить о плохом качестве стоит по наличию пятен, обрывов, разных цветов и прочих дефектов, которые видимы вашему глазу. На маркировке можно увидеть не только количество жил и площадь их сечения, но и узнать о процентном содержании меди.
Чтобы обеспечить безопасную и энергетически эффективную эксплуатацию электрического оборудования, важно выбрать подходящий ПВС-провод. Если в процессе выбора изделия вы столкнулись с какими-либо трудностями, то обратитесь за помощью к профессиональным монтажникам или консультантам магазина
Впрочем, верить каждому слову последних не стоит. В идеале вы должны изучить основную информацию касаемо ПВС и, вооружившись знаниями, отправляться за покупками.
Медь или алюминий
Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:
- пониженной ценой при сопоставлении с медными проводами для электропроводки;
- облегченной конструкцией.
При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:
- пониженная электропроводимость;
- окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
- срок службы не превышает 20-25 лет;
- повышенная ломкость;
- сложность монтажа проводки.
Достоинства меди, использующейся в электропроводке:
- хорошая проводимость даже после образования пленки на поверхности;
- срок службы — до полувека;
- повышенная механическая прочность;
- монтаж осуществляется легко.
Единственный минус такой проводки — дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.
При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения — с медными или алюминиевыми. При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.
Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.
Назначение и применение провода ПВС
Кабель часто применяют:
- В качестве удлинителя или переноски для решения бытовых задач;
- Для наружного и внутреннего соединения наружных электросетей, приборов;
- В садоводстве благодаря своей гибкости и водонепроницаемости;
- Внутри электрических устройств;
- Для подключения любого типа электроинструментов (персонального компьютера, газонокосилки, электрочайника, телевизора, пылесоса и так далее).
Важно! Назначений у ПВС огромное количество. Его используют даже там, где встретить его никто не ожидает
Все благодаря его гибкой структуре и эксплуатационным характеристикам. Именно из-за этого в мире налажено такое огромное производство ПВС изготовителями из разных стран.
Переноска на основе ПВС
Кабель кг или пвс что лучше для удлинителя
Монтаж ПВС и КГ осуществляется при необходимости проложить осветительную проводку, присоединить к электрической сети бытовые приборы, профессиональные и полупрофессиональные электрические инструменты, средства малой механизации. В перечень устройств, которые также можно подключать при помощи этих марок, входят приборы с высокими показателями потребления электроэнергии, к примеру, холодильники, мощные прожекторы, электроплиты, сварочные аппараты или стиральные машины.
Отличия ПВС и КГ
Основные технические различия между марками ПВС и КГ приведены в Таблице 1.
| Критерий/марка кабеля | ПВС | КГ |
| Жила | Медная мультипроволочная | Медная мультипроволочная |
| Степень гибкости жил | Высокая (5 класс) | Высокая (5 класс) |
| Количество жил | 2-5 | 2-5 |
| Сечение жил, мм2 | 0.75-2.5 | 0.5-240 |
| Рабочее напряжение, В | ||
| — переменный ток | 380 | 380 |
| — постоянный ток | 660 | 660 |
| Частота переменного тока, Гц | до 50 | до 400 |
| Температура эксплуатации, °С | от -25 до + 40 | от -40 до + 50 |
| Предельная температура нагрева жилы, °С | 70 | 75 |
| Срок службы, лет | 6-10 | 4 |
Использование таких кабельных марок как ПВС, как правило, не выходит за рамки бытовой сферы, чему способствует их повышенная гибкость (5 класс), а также предельное рабочее напряжение, показатель которого ограничен 380 В переменного тока и 660 В постоянного. Соединительный провод ПВС отлично зарекомендовал себя в качестве расходного материала для создания удлинительных шнуров, а также при прокладке в специальных коробах или межприборном монтаже.
Кабель КГ, в отличие от ПВС, оснащается резиновой изоляцией и оболочкой, а также имеет ряд преимуществ по техническим параметрам, что способствует смещению области его применения в не бытовую сферу. Марка КГ может иметь сечение токопроводящих жил до 240 мм2, работать с переменным током на частоте до 400 Гц при температуре окружающей среды от -40 до 50 °С. Ее основное предназначение служить проводником для запитывания подвижных мобильных устройств и приспособлений, которые чаще используют в промышленности. Кабель КГ обладает высокой гибкостью, стойкостью к растягивающим усилиям (от 15 Н) и многократным перегибам (от 40000 циклов).
? Что лучше применять, ПВС или КГ, для уличного монтажа проводки?
Провод ПВС хорошо выдерживает механические нагрузки, но его изоляция и оболочка, изготовленные из полимерного ПВХ-пластиката, плохо справляются с пониженными и повышенными длительно воздействующими температурами они попросту растрескиваются и лопаются.
Напротив, резина изоляции и оболочки марки КГ, особенно в ее хладостойком исполнении (до -60 °С, маркируется индексом «ХЛ»), отличаются хорошей сопротивляемостью к коррозионному влиянию окружающей среды, не боятся низких и высоких температур, а также их резких перепадов. Поэтому, если выбирать для уличной прокладки между ПВС или КГ-ХЛ, то рациональнее остановиться на второй марке.
? Что лучше, ПВС или КГ, для создания удлинителя?
Внешний слой ПВХ-оболочки круглого провода ПВС имеет толщину до нескольких миллиметров, марка неплохо справляется с механическими нагрузками, хотя и «не любит» слишком частых перегибов. Поэтому изделие часто и успешно применяется при конструировании бытового удлинителя. Если планируется эксплуатация удлинительного устройства в жестких условиях низких или высоких температур, с постоянным изгибанием изделия и его частым перемещением, что чаще происходит при подключении специальных электроприборов, то лучше использовать кабель в резиновой оболочке марки КГ.
? Что лучше для сварочного удлинителя, ПВС или КГ?
Для удлинения электропитающего провода сварочного аппарата необходимо выбирать марку кабеля, которая отличается отличной стойкостью к истиранию, воздействию постоянного растягивающего усилия, регулярным перегибам и резким перепадам температур, если предполагается работа на открытом пространстве. Поэтому для этих целей лучше подходит марка КГ. Провод ПВС также может использоваться, если помещение отапливается, а механические нагрузки не высоки.
? Какая марка, КГ или ПВС, лучше подходит для подключения плиты?
Технические параметры кабеля ПВС вполне соответствуют требованиям, которые необходимо соблюсти для корректного и бесперебойного функционирования электроплит и других мощных бытовых электроприборов. Марка отличается хорошей гибкостью, более низкой, по сравнению с кабелем КГ, стоимостью, достаточно устойчива к механическим и растягивающим нагрузкам. При условии правильного подбора необходимого сечения жил и профессионального монтажа электроустройств, для подключения бытовых приборов рациональнее использовать марку ПВС.
Источник
Область применения
Кабель NYM может эксплуатироваться в различных климатических зонах, внутри производственных объектов с пониженным или повышенным уровнем влажности, в бытовых и жилых комнатах и даже на открытом воздухе
При наружном монтаже важно исключить прямое попадание ультрафиолетовых лучей солнца
Внутри жилых домов провод применяется в разных случаях: и при открытой, и при скрытой проводке. С его помощью выполняют коммутацию осветительного оборудования, электрических розеток, выключателей и других приспособлений. При обустройстве линии в открытом грунте кабель обязательно следует защитить при помощи гофрированных труб или специальных коробов. При воздушной прокладке NYM усиливается качественными эстакадами. Для любых электрических устройств, на вводе которых должно быть уплотнение, лучше всего использовать именно такой кабель.
Отличия в области применения кабелей по пожарной опасности
Область применения кабелей по пожарной опасности приведена в ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности».
Данный ГОСТ 31565 распространяется на кабельные изделия, к которым предъявляются требования по пожарной безопасности, предназначенные для прокладки в зданиях и сооружениях, и устанавливает классификацию, требования пожарной безопасности, преимущественные области применения. ГОСТ 31565 не распространяется на кабельные изделия, предназначенные для прокладки в земле и воде, а также на маслонаполненные кабели, обмоточные и неизолированные провода.
Выделим основные отличия в применении кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS по ГОСТ 31565.
Согласно таблице 2 раздела 6 «Преимущественные области применения кабельных изделий с учетом их типа исполнения»:
|
Тип исполнения кабельного изделия |
Класс пожарной опасности |
Преимущественная область применения |
|
Без обозначения |
О1.8.2.5.4 |
Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту |
|
нг(А) |
П1б.8.2.5.4 |
Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок |
|
нг(А)-LS |
П1б.8.2.2.2 |
Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях |
Краткая расшифровка маркировки кабелей ВВГ в видеоролике:
Цвет проводников в кабеле по ПУЭ 7, ГОСТ Р 50462 и ГОСТ 31996
Требования к кабелям по ПУЭ
Кабели ВВГ 3х1,5 и 3х2,5 требования к жилам по ГОСТу и ТУ
Особенность монтажа ПВС для прокладки в земле и снаружи
Первое, на что следует обратить внимание, – ПВС-провод не предназначен для подземной прокладки. Если в этом существует крайняя необходимость, то изделие в идеале нужно спрятать внутри двустенной трубы
В процессе прокладки кабеля на открытом воздухе необходимо использовать гофрированные трубы, крепящиеся к стенам и другим поверхностям стационарных объектов. В таком случае обязательно следует провести заземление.
Несмотря на то, что кабель характеризуется непродолжительным сроком эксплуатации (для электрической проводки в доме шесть лет – действительно мало), его можно использовать при прокладке под стяжкой. Такой вариант уместен, если вы хотите сэкономить на покупке более качественного и долговечного провода. Благодаря набору уникальных свойств и защите от проникновения пыли и влаги ПВС может эксплуатироваться в помещениях с повышенным уровнем влажности.
Возможна дополнительная изоляция изделия с помощью термоусадочных трубок. Впрочем, даже такой вариант не спасет ПВС-кабель, который нельзя эксплуатировать непосредственно в воде, поскольку изоляция все равно будет накапливать влагу. Поскольку прокладка кабельных линий под натяжным потолком относится к скрытой разновидности, то ПВС-провод в таком случае опять же недопустим.
Сравнение характеристик
Чтобы понять, чем отличается шнур ШВВП от провода ПВС, давайте сравним технические характеристики.
| ШВВП (Ш-шнур, В-оболочка ПВХ, В-внешняя ПВХ-оболочка, П-плоский) | ПВС (П-провод, В-оболочка из ПВХ, С-соединительный) | |
| Номинальное напряжение, Вольт переменного тока 50 Гц | 400 | 660 |
| Диапазон сечений, кв. мм | от 0,35 до 4 | от 0,75 до 16 (иногда встречаются 0,5 и 25 кв. мм) |
| Количество жил | 2 или 3 | от 2 до 5 |
| Допустимые рабочие температуры, градусов Цельсия | от -25 до +50 | от -50 до +50 |
| Срок службы, лет | 6 | 6 |
Изоляция у обоих проводников из ПВХ-пластиката, как наружная оболочка, так и оболочки каждой из жил. И шнур, и провод используются для подключения подвижного оборудования. Но их конструкция отличается тем, что у ШВВП жилы уложены параллельно друг другу, а наружная оболочка выполнена тонким слоем изоляции. Из-за этого у шнура плоская форма, что и указано в маркировке.
Жилы провода ПВС уже скручены между собой по всей длине, наружная оболочка выполняется с полным заполнением между жильного пространства, что даёт толстый защитный слой. Однако витая укладка жил увеличивает расход проводников и других материалов на каждый метр кабеля, а толстая внешняя оболочка увеличивает расход ПВХ — всё это приводит к увеличению конечной стоимости продукта.
Внимание: стоимость ПВС больше чем у ШВВП примерно на 30%. Если внимательно изучить таблицу, можно заметить, что, диапазон сечений у рассматриваемого шнура сосредоточен в меньших величинах, чем у провода. Такое отличие говорит о том, что ШВВП предназначен для питания потребителей меньшей мощности
Разница в конструкции приводит и к тому, что плоский шнур легче поддается изгибам и занимает меньше места при укладке, но при этом более подвержен случайным повреждениям, чем толстый круглый и витой ПВС
Такое отличие говорит о том, что ШВВП предназначен для питания потребителей меньшей мощности. Разница в конструкции приводит и к тому, что плоский шнур легче поддается изгибам и занимает меньше места при укладке, но при этом более подвержен случайным повреждениям, чем толстый круглый и витой ПВС
Если внимательно изучить таблицу, можно заметить, что, диапазон сечений у рассматриваемого шнура сосредоточен в меньших величинах, чем у провода. Такое отличие говорит о том, что ШВВП предназначен для питания потребителей меньшей мощности. Разница в конструкции приводит и к тому, что плоский шнур легче поддается изгибам и занимает меньше места при укладке, но при этом более подвержен случайным повреждениям, чем толстый круглый и витой ПВС.
Требования к хранению кабеля
Нередки такие ситуации, когда выполнение электромонтажных работ затягивается на продолжительный срок. В таком случае необходима организация хранения кабеля.
Согласно требованиям стандартов, хранение кабеля ВВГнг должно осуществляться в следующих условиях:
- Барабан с кабелем необходимо расположить плашмя. При размещении таким кабель не будет поврежден вследствие деформации барабана или под собственным весом.
- Не допускать попадания влаги на концы кабеля. Для этого их необходимо закрыть оконцевателями либо термоусаживающими капами. Попадание влаги негативно сказывается на качестве изоляции и электрической прочности, что приводит к значительному сокращению срока службы изделия.
- Хранение на открытых площадках подразумевает содержание барабана в закрытом состоянии. При этом срок хранения ограничивается 2 годами, под навесом кабель допускается хранить на протяжении не более 5 лет.
- Для сохранения формы бухты в 3-4 местах необходимо перехватить ее жесткой проволокой и обмотать полиэтиленом.
- Раскрытые бухты следует законсервировать во избежание воздействия лучей ультрафиолета и влаги.
Длительное хранение кабеля должно производиться в скрученном виде с укрытием полиэтиленовой пленкой
Подводим итог
Резюмировать сказанное можно следующим образом. Каждый из рассмотренных материалов имеет особенности применения. Делая выбор проводников для конкретных целей, следует тщательно разобраться, в чем отличие ВВГ от ПВС. В заключение хотелось бы перечислить еще пару аспектов, которые могут оказать влияние на выбор.
Первый аспект – цена. Не исключена возможность, когда более низкая цена определит выбор в пользу того или иного материала. В этом случае необходимо точно взвесить все минусы, которые приобретаются с выигрышем в цене.
Второй аспект – конструктивные особенности. Кабель может быть плоским, что в некоторых случаях создает дополнительные удобства при монтаже. Провод, в свою очередь, будучи более мягким, удобнее укладывается в кабельные каналы.
Напоследок рекомендуем просмотреть видео, на котором представлено мнение экспертов:
Надеемся, предоставленная информация помогла вам понять, что лучше выбрать для электропроводки: ПВС или ВВГ и в чем отличие между двумя рассматриваемыми марками проводниковой продукции!
