Как установить светодиодный светильник: особенности монтажа и правила техники безопасности

Как привязать люстру к смартфону

Некоторыми моделями люстр можно управлять со смартфонов Xiaomi и других брендов. Для привязки нужно скачать на телефон специальное приложение (на выбор пользователя, желательно в соответствии с рекомендациями производителя люстры) и выполнить синхронизацию — с использованием ИК, Wi-Fi или Bluetooth. В большинстве ситуаций привязка осуществляется в полуавтоматическом режиме: пользователь выбирает устройство, добавляет его в подходящий список (из числа доступных в приложении) и, следуя подсказкам системы, выполняет синхронизацию.

В этом случае привязка также проводится один раз. Перечень настроек зависит от установленного софта и функционала подвязанных приборов освещения. Возможно удаленное управление — как отдельной люстрой, так и группой таких устройств.

Установка светодиодной ленты

Если для натяжного потолка используется пленка ПВХ, то не рекомендуется использовать галогеновые лампы и приборы накаливания. Дело в том, что материал из-за нагревания этих изделий может повреждаться, что вызовет необходимость замены пленки. Чтобы этого не произошло, рекомендуется использовать устройства с малой степенью выделения тепла. Лучше всего выбирать светодиодные ленты.

Такие приборы устанавливают под полотном на одинаковом расстоянии. При включении устройства подсвечивают только место, где они зафиксированы, или всю площадь материала.

Особенности светодиодных лент:

• меняя расстояние установки можно добиться различных эффектов освещения – от легкой подсветки для создания романтического настроения до яркого света для полноценного освещения помещения;
• различные световые эффекты можно создавать с помощью изменения расстояния от ленты до полотна, от ленты до ленты;
• на итог эффекта освещения оказывают влияние добавочные слои и дополнительные элементы.

Светодиодную ленту устанавливают не только на материал конструкции, но и в короба. Такой способ особенно актуален для разноуровневых потолков. Это позволяет подчеркнуть данный тип дизайна. При установке светодиодной ленты в короба, необходимо выполнить полотно таким образом, чтобы в любой момент можно было его часть открыть и получить доступ к блоку питания. Дело в том, что из-за большого скопления светодиодов, если нет достаточного проветривания, может возникнуть перегрев материала. В результате устройства могут выйти из строя. По этой причине должен быть открыт доступ к блокам питания, чтобы в любой момент можно было произвести соответствующие замены.

Если светодиодные светильники устанавливаются над потолком, то приборы фиксируют на потолочное перекрытие. Манипуляцию выполняют с помощью клея или двухстороннего скотча. Перед манипуляцией материал обрабатывают обезжиривающим составом и покрывают праймером. Это обеспечит хорошую адгезию поверхностей. Для соединения лент используют коннекторы.
Для фиксации устройства под полотном, используют специальные крепления из профилей. Такие приспособления можно размещать в любом ракурсе.

Монтаж люстры

Чаще всего люстра к натяжному потолку крепится при помощи специального крюка. Данный крюк крепится в толще бетонного потолка и проверяется на предмет надежности подвешиванием на него специального груза. Дальнейшие действия выглядят так же, как и в случае со светильниками – прокладывается проводка, устанавливается потолок, в его полотне вырезается отверстие, и в него устанавливается термоизоляционное кольцо.

На потолочной планке, к которой крепится полотно натяжного потолка, нужно отметить центральную точку установки люстры. В профиле крепится нитка, натянутая вдоль центральной точки. Измерив чашку люстры и длину потолочного крепления, можно отпиливать брус, итоговая длина которого должна немного превышать длину чашки.

Измерив расстояние от чернового потолка до шнурка, нужно установить брус таким образом, чтобы он точно совпадал с ниткой. Когда все работы с самим потолком будут завершены, можно будет вырезать отверстие в нужном участке полотна, приклеить термокольцо и смонтировать люстру.

Как «утопить» люстру в натяжном потолке

Некоторые модели светильников имеют большой диаметр основания (40-60 см) и высокий бортик, закрывающий трансформатор. Такая люстра выглядит эстетичнее, если немного «утопить» её в потолок.

Для установки понадобится протекторное кольцо большого диаметра, под размер основания. Но в магазинах такие термокольца не продаются, так что придётся сделать самостоятельно. Понадобится лист ПВХ толщиной около 2 см. Это недорогой материал, который продаётся во многих строительных магазинах. Из панели вырезают кольцо диаметром чуть больше основания люстры. Затем прикладывают светильник к потолку и обводят вокруг маркером. К этому контуру приклеивают самодельное кольцо. Чтобы получилось ровнее, можно наносить состав не сразу на всю поверхность. Сначала подклеивают противоположные точки, затем между ними и т. д.

Когда кольцо зафиксировано, плёнку внутри вырезают и убирают. Но не вровень с протектором, а оставляют около 2 см. Затем внутренний край полотна надрезают, загибают внутрь и приклеивают к кольцу. Дальше к закладной прикручивается планка и к ней крепится люстра, но основание будет утоплено в плоскости потолка. Таким образом, благодаря самодельной защите ПВХ-плёнка не пострадает.

Как подключить люстру с пультом

Для выполнения работ по подключению необходимо иметь:

• мультиметр
• пробник
• изоляционную ленту
• нож, кусачки, плоскогубцы с изолированными ручками

Схема подключения довольно проста. Новую люстру, обычно устанавливают взамен старого светильника. Светодиодную люстру, с возможностью дистанционного управления, можно будет подключить в том случае, если в месте подключения выходят три провода. Если в стене установлен выключатель, у которого две клавиши, то три провода будут обязательно. В квартирах, которые построены по новым проектам, может быть выведено четыре провода, один из которых будет заземляющим.

Его необходимо определить, а сделать это легче всего с помощью мультиметра. Обязательно отключают автомат в квартирном щитке. Один щуп прибора подключают к заземлению, в роли которого может выступить металлический радиатор отопления или металлический ящик квартирного щитка в подъезде. Второй щуп поочередно подносят к очищенным проводам на потолке. Тот провод, который покажет сопротивление и будет заземляющим.

Далее, с помощью пробника или индикатора определяют «ноль» и «фазы» на проводах и маркируют их, так как дальнейшая работа будет проводиться при отключенном электропитании и определить их даже пробником не получится.

Если на потолке остался крючок от старой люстры, его удаляют, он не понадобиться. В комплекты светодиодных, всегда входят кронштейны для крепления к потолку, вот их и следует устанавливать

Уделите этому особое внимание, чтобы однажды она не свалилась с потолка

Для управления режимами работы светодиодных светильников, они могут комплектоваться дистанционными, а к некоторым моделям придаются еще и стационарные пульты управления. Схемы их подключения несколько отличаются. Стационарный пульт устанавливается на место выключателя в стене. С его помощью, кроме управления освещением, можно искать потерявшийся пульт управления.

Устанавливая стационарный пульт управления, снова напоминаем о необходимости отключения электропитания, снимают выключатель и отсоединяют провода от него. Следующим шагом будет соединение на потолке общего провода с любым фазным проводом. При включении питания на соединенных проводах будет питающее напряжение. Эти провода подключают к входным клеммам на пульте. Третий проводник должен быть подключен к выходной клемме.

Выполнением команд, поступающих с пульта, занимается контроллер, который должен быть подключен к люстре. Порядок его подключения и схема, имеются на тыльной стороне коробки контроллера. Контроллер обычно крепится в корпусе люстры под потолком. Клеммы с маркировками N и L подключают провода, которые были сдвоены под потолком. Третий проводник ждет своего подключения к клемме «выход». Если имеется четвертый, заземляющий провод, его соединяют с желтым проводом светильника.

Перед первым включением, еще раз внимательно проверяют все подключения и соединения, и только потом вставляют питание в дистанционный пульт и делают пробное включение.

Проходной выключатель

Проходной выключатель отличается от обычного количеством контактов. Если у обычного одноклавишного их 2, то у проходного 3 контакта. К одному подключается входящий провод, к другому — идущий к источнику света, третий идет к другому такому же выключателю.

На схеме показан принцип работы проходных выключателей

У двухклавишного выключателя 4 контакта. На рисунках хорошо видно, как управлять источником освещения при помощи проходных выключателей из 3 разных мест. На колодке специальными обозначениями показано, какой контакт чему соответствует

Важно не перепутать порядок подключения при монтаже

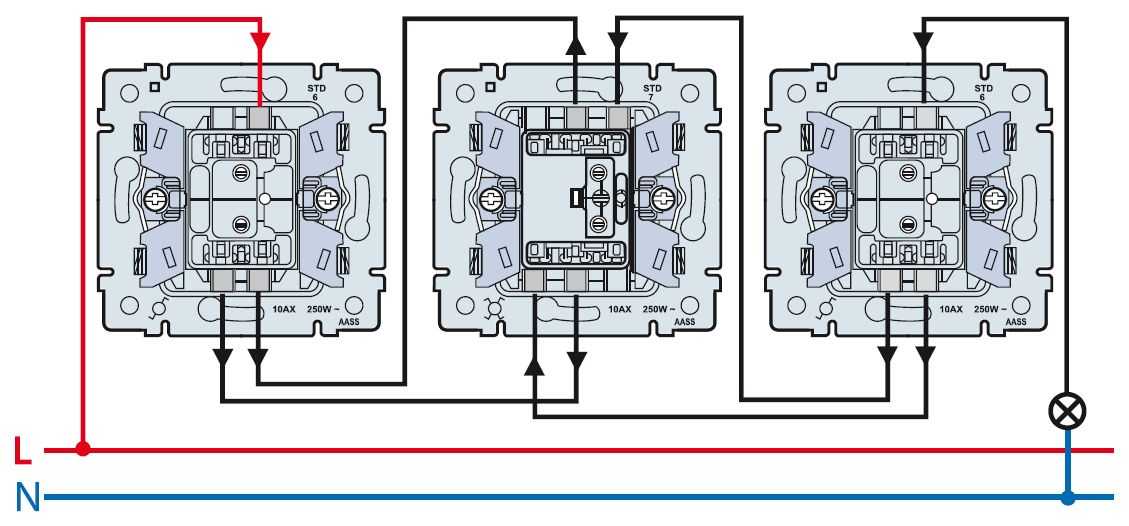

Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей между собой

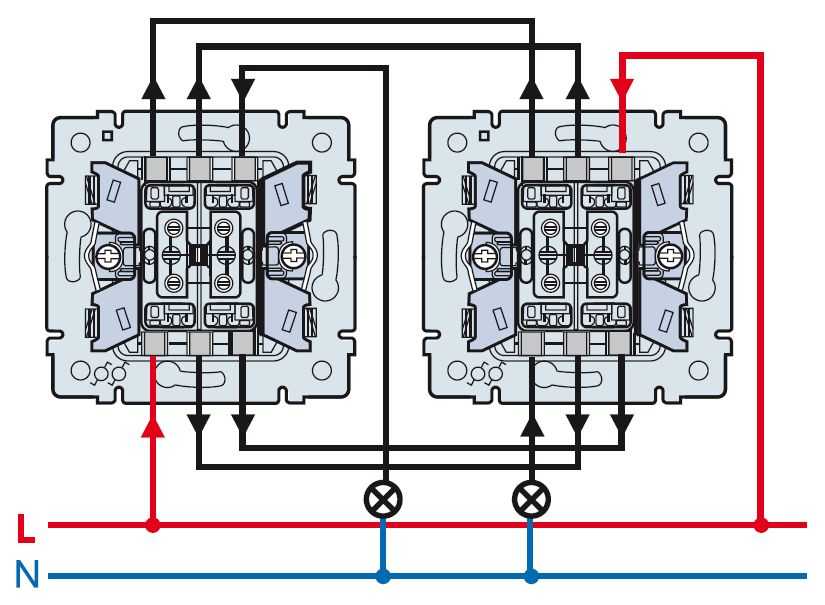

Схема подключения двухклавишных проходных выключателей

Различные варианты схем для подключения 3 проходных выключателей

Расчет количества диодов

Для простого подсчета необходимой мощности светодиодов можно воспользоваться сравнением с привычными лампами накаливания, для этого нужно знать показатели светового потока, испускаемого этими источниками света:

• каждая лампа накаливания производит примерно 13 лм/Вт (люмен на ватт) светового потока;
• различные светодиоды могут выдавать различный уровень в пределах 75-90 лм/Вт (в среднем, 80 лм/Вт)

Зная эти данные, довольно просто подсчитать количество светодиодов, которые могут заменить лампу накаливания. Например, вместо 100-ваттной лампочки, которая испускает 13х100=1300 люмен, понадобится 16,25 Вт (17 — округляем в большую сторону) светодиодов. Таким образом, можно использовать 18 светодиодов по 1 ватту, или 9 штук по 2 Вт, или 2 мощных по 9 Вт. А можно воспользоваться одним мощным точечным светодиодным светильником на 20 ватт.

Для организации стандартного точечного освещения более рациональным является использование мощных светодиодов или светодиодных светильников. Если же планируется равномерно подсветить потолок или стены по всей площади, то оптимально взять много маломощных источников света (например, ленту со светодиодами).

Монтаж закладных и стоек

Светильники для натяжного потолка весят не очень много, но по меркам натяжных потолков это существенный вес. Чтобы не нагружать конструкцию сверх меры, при монтаже потолка обязательно нужно установить закладные элементы и регулируемые стойки, на которых и будут держаться осветительные приборы. Конструктивно стойка состоит из двух направляющих, позволяющих регулировать по высоте второй элемент – кольцо, внутренний диаметр которого совпадает с посадочным диаметром светильника.

Монтируя крепления для светильников в натяжной потолок, нужно сделать так, чтобы они в дальнейшем не мешали устанавливать полотно натяжного потолка. Обычно стойки крепятся к черновому потолку на шурупах и дюбелях. В итоге к этим стойкам через отверстие в полотне будут крепиться светильники.

Особенности светодиодных люстр

Светодиоды работают на низком напряжении 12 В или 24 В, поэтому для их свечения необходим специальный блок питания, который превращает стандартное напряжения 220 В в розетке в пониженное. В потолочные люстры такие блоки питания устанавливаются в качестве неотъемлемой части. Он обычно прячется в декоративный колпак, который закрывает проводку подключения люстры к проводу подачи электричества.

Светодиодная потолочная люстра

Все остальные особенности касаются самих светодиодов. К примеру:

• Срок службы светодиодов, который заявляют производители, равен 5000 часам беспрерывной эксплуатации. Наверняка этот показатель завышен, но даже половина данного срока – это очень много. Тем более включать светодиодные потолочные люстры нужно будет часов 6-8.
• Свет светодиодных ламп точно такой же, как у дневного света. Правда, специалисты рекомендуют светодиоды с белым светом в жилых помещениях не использовать. Они лучше всего подойдут для офисов, магазинов и так далее. В жилых же комнатах лучше всего устанавливать лампы с желтым оттенком.
• Выделяют диоды очень небольшое количество тепла. Так что светодиодные люстры можно устанавливать даже на натяжных потолках, направляя плафоны вверх.

Единственный минус этих светильников – высокая цена. К сожалению, технология производства диодов не самая простая. Так что затраты в ней достаточно большие, что влияет на себестоимость осветительного прибора в целом. Конечно, можно найти на рынке и не очень дорогие аналоги, но они будут обладать минимальным количеством функций.

Сравнительная характеристика светодиодной лампы

Функции светодиодных люстр

Конечно, самая главная функция люстр или потолочных светильников для кухни, прихожей или любой другой комнаты – это эффективно освещать помещение. Но у светодиодных люстр есть одно преимущество – это пульт управления, с помощью которого можно из любой точки дома включать или выключать прибор, менять освещенность по яркости и так далее. Чем больше опций у люстры, тем навороченее пульт управления.

Но скажем так, что именно эта опция намного увеличивает цену изделия. Поэтому производители предлагают сегодня и обычные люстровые светильники, и с пультом управления.

И еще один момент. Есть на рынке модели, в которые можно дополнительно вкручивать обычные лампы накаливания. Это удобно, если свет диодов начинает утомлять. Можно просто опять-таки с помощью пульта управления производить переключение с диодов на лампы накаливания, и наоборот.

Люстра с дистанционным управлением

Способы крепления люстры к натяжному потолку

Выпускаются осветительные приборы с фиксацией на крюк или монтажную планку. От этого зависит, как именно проходит работа.

На крюк

При установке люстры на натяжной потолок подобным способом крепление получается надёжным, но существует риск, что основание светильника будет расположено не совсем ровно. Крюк закрепляется непосредственно в черновой потолок, а в полотне проделывается отверстие, через которое подвешивается прибор освещения.

Встречаются следующие виды крюков:

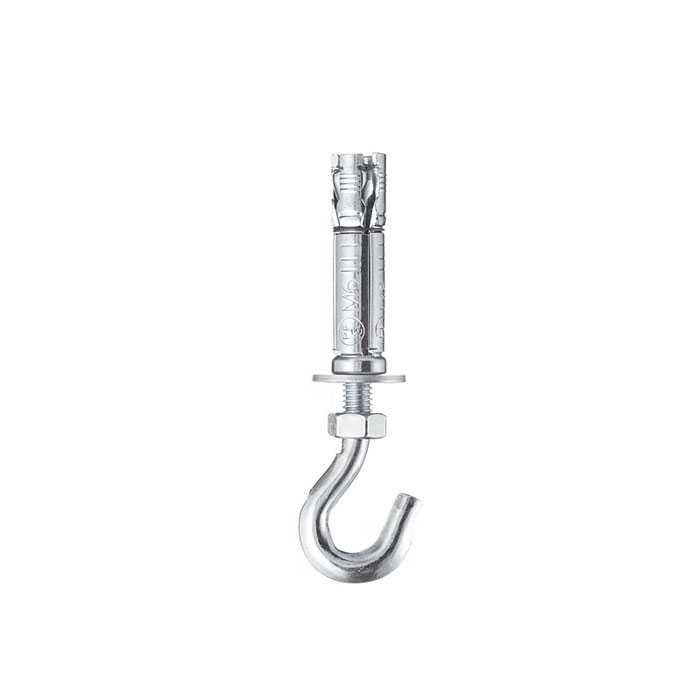

• анкерный — устанавливается в просверленное отверстие и фиксируется враспор;
• сквозной — крепится через перекрытие, удобно устраивать в процессе строительства дома;
• закладной — подходит, если в плите есть пустотные каналы.

Размер крепления выбирают в зависимости от веса осветительного прибора.

Через монтажную планку

Люстры с планкой устанавливают без крюка, для этого к базовому перекрытию крепят закладную. Её делают из деревянного бруса или фанеры либо покупают готовую пластиковую площадку. Платформа крепится к плите перекрытия с помощью гибких стальных подвесов так, чтобы основание располагалось на одном уровне с будущим потолком. Затем натягивают полотно, проделывают отверстия и прикручивают к закладной монтажную планку, а к ней крепят осветительный прибор. Таким образом нагрузка приходится на плиту перекрытия.

Для люстр используются планки нескольких типов:

• маленькие продольные — для небольших приборов;
• крестообразные (составленные из 2 длинных) — для более тяжёлых;
• двутавровые — для самых габаритных.

Монтаж люстры с планкой на натяжной потолок сложнее. Зато легче добиться, чтобы осветительный прибор висел ровно.

Подходят ли энергосберегающие люстры для натяжного потолка

Люминесцентные лампы, которые имеют встроенный балласт, называются энергосберегающими. В последнее время, такой тип ламп стал очень популярным. Использовать их в помещениях с натяжными потолками можно, тем более что такие лампы практически не нагреваются, а их КПД высок. Лампы такого типа имеют и недостатки, среди которых ртуть, находящаяся внутри колбы

Работать с такой лампой нужно очень осторожно, в случае, если лампа разобьется, то нужно срочно принять все необходимые меры. Выбрасывать такие лампы в мусорное ведро, когда срок их эксплуатации истек, нельзя! Такие лампы необходимо сдавать в специальный пункт приема

Соединение проводки при одноклавишном выключателе

Самой сложной частью монтажа люстры является работа с проводкой. Для простоты ориентирования разные группы проводов отличаются по цвету. А разница вариантов в работе зависит от типа выключателя.

В этом случае схема соединения проводов в люстре простая: сначала снимается верхняя крышка корпуса. Затем провода, идущие от рожков, соединяются в 2 группы в зависимости от цвета. Два провода, через которые электричество поступает в рожки, находится внутри стержня устройства. К ним и подсоединяются собранные группы проводов: фазные к одному проводу, а нулевые к другому.

Чтобы обеспечить изоляцию местам соединения, их плотно скручивают между собой, а затем закрывают специальным коннектором. Завершается работа установкой декоративной крышки, и её фиксация гайкой.

Разновидности светильников для натяжного полотна

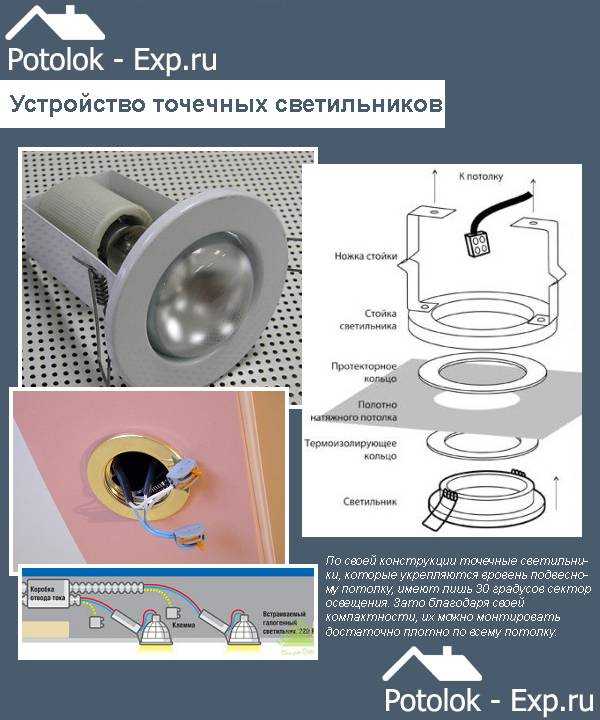

Из-за большой популярности точечных светильников постоянно увеличивается их ассортимент. Многие изделия, используемые в качестве приборов освещения на обычных потолках, подходят и для натяжных конструкций. В зависимости от крепежных элементов они делятся на устройства с внутренним или наружным расположением лампочки.

Виды светильников

Рассмотрим наружное размещение лампочки. В таком случае она опускается ниже уровня потолка, отделяясь от него платформой. Накладные приборы по способу крепления аналогичны традиционной люстре. Они наиболее предпочтительны, поскольку лампочка размещается не в замкнутом пространстве, что способствует естественному охлаждению.

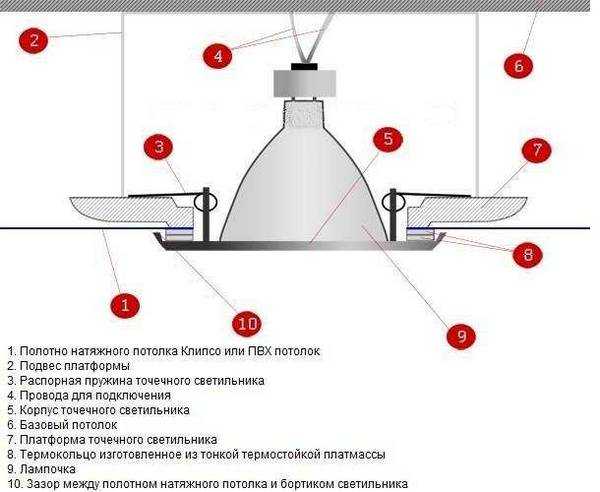

Осветительные приборы с внутренним расположением лампочки прячутся внутрь потолка, располагаясь выше его уровня. В зависимости от модели корпус может слегка выступать за уровень конструкции или полностью утопать в ней. При наружном изучении натяжного потолка видна лишь видимая часть корпуса светильников – декоративное кольцо или защитное стекло.

Устанавливать подобные изделия не рекомендуется. Поскольку лампочка спрятана внутрь потолка, то исключается естественное охлаждение. Прибор быстрее нагревается, отдавая тепловую энергию потолку и термокольцу. Со временем разрушается натяжная конструкция. К недостаткам добавим узконаправленные световые пучки, из-за чего отсутствует возможность освещения большой площади. Технически неверный монтаж приведет к непоправимым изменениям внешнего вида, параметров и свойств натяжного потолка.

Несмотря на данные рекомендации, в большинстве ситуаций выбор делают в пользу точечных светильников с внутренним расположением лампочки. Точечные пучки света под определенным углом изменяют привычное падение теней от предметов в комнате, что позволит создать уникальную и необычную экспозицию. Правда, в таком случае запрещается использовать литые светильники (только штампованные).

Виды ламп освещения

Независимо от расположения лампочки точечные светильники для натяжного потолка могут работать от люминесцентных («экономок»), светодиодных, галогеновых конструкций или «ламп Ильича». Чаще всего используются осветительные приборы MR16 с галогенками и R63 с лампами накаливания.

Энергосберегающие ртутные лампы эксплуатируют редко, поскольку размер изделий чересчур велик. Соответственно, большими габаритами характеризуются и светильники, в которых крепятся данные лампы – потребуется немалое расстояние между базовым и натяжным уровнями потолка.

Одним из наиболее интересных решений станет применение встраиваемых светильников со светодиодами. Из-за малой мощности и узкого светового пучка использовать их в качестве основных источников света невозможно. Это идеальный вариант для декоративной подсветки.

Фьюжн

Сочетание элементов декора и мебели в самых различных стилях дает простор для фантазии. Люстра в такое помещение подбирается оригинальная и достаточно броская. Здесь выбор очень широк – от бронзы и позолоты до стекла и керамики, все зависит от дизайнерской задумки.

Придать законченный вид обстановке с помощью подходящей модели люстры, опираясь на рекомендации дизайнеров, не сложно. Самое главное – чувство меры. Изделие должно дополнять обстановку, поэтому соблюдайте пропорции.

Откажитесь от идеи украсить малогабаритное помещение крупным экземпляром, а в просторных комнатах позаботьтесь о том, чтобы каждый дальний угол был хорошо освещен. Это поможет сделать помещение максимально комфортным.

Как крепятся люстры и светильники

Старая люстра со снятым колпаком выглядела следующим образом:

Старая люстра на потолке. Легко догадаться, что это кухня. Люстра висит на крюке, только так раньше вешались все потолочные люстры. Как и следовало ожидать, под изолентой – скрутка жесткий алюминий + многожильная медь. Электрики обычно при этом негодуют, но факт остается фактом – такое соединение при низком токе и влажности может работать десятилетиями, поэтому будем толерантными.

Снимаем люстру и отключаем люстру с потолка, вот что остается:

Провод и крючок для монтажа люстры

Видим два провода, это значит, что подключать эту люстру надо будет через выключатель с одной клавишей. Можно и через диммер, хотя для кухни это не актуально.

Сразу скажу, что с крючком не заморачиваемся, его можно будет просто загнуть. А вот с проводом надо быть предельно аккуратным, он может легко обломаться, поэтому лишний раз его не гнём.

Виды подсветки

Существует несколько видов подсветки, которые могут быть оборудованы в помещении.

Таблица. Виды подсветки для потолка.

Вид	Описание
Контурная рассеянная	Дает нежный красивый рассеянный свет. Потолок как бы подсвечен снизу по периметру, контуру. В этом случае светодиодная лента располагается на специальной полочке (на нижнем уровне в подготовленной выемке), а свет от нее падает на потолочную поверхность. Образуется сплошная светящаяся полоска.
Направленная	Светодиоды в этом случае будут установлены на откосе, который находится между двумя потолочными уровнями, светя как бы вдоль потолочной поверхности.
Точечная	Это покрытие потолка с эффектом «звездное небо». Светодиодные лампочки устанавливается в отделочный материал. Один из самых трудных видов организации потолочной подсветки, так как здесь понадобятся большие временные затраты.
Фигурная	Светодиоды устанавливаются в маленькие плафоны, которые будут вмонтированы в готовый потолок. Лампочки устанавливаются по нескольку штук, одна, например, светит вниз, несколько других создают «лучики» на поверхности потолка.

Подсветка дюралайт

Также подсветка подразделяется на:

• целевую;
• общего назначения;
• дизайнерскую.

Монтаж контурной и направленной подсветки

Первый тип – это монтаж подсветки с целью разграничения определенных зон в помещении. Проще говоря, в этом случае подсветка используется для зонирования комнаты. Например, в кухне больше может быть освещена рабочая зона – дополнительный свет тут не помешает.

Подсветка коридора

Подсветка общего назначения – это обычное освещение. Правда, чаще всего она реализуется не за счет светодиодов, а с помощью точечных светильников. Хотя есть вариант, когда и светодиодная лента может превратиться в полноценный светильник – это светящийся потолок.

Светящийся потолок может быть установлен в помещении любого назначения. Для изготовления требуется светодиодная лента, натяжное полупрозрачное полотно. Лента крепится на черновой потолок и скрывается под натяжным материалом. В результате при включении света мы получим над головой полностью светящийся потолок.

Светящийся натяжной потолок

Обычно светящийся натяжной потолок комбинируют с гипсокартонной окантовкой. По периметру комнаты делают небольшой карниз из этого материала, а уже между его бортами помещают подсветку с полотном.

И, наконец, дизайнерский вариант подсветки потолка. Такое освещение не даст большого количества света, зато сделает помещение уютным и завершенным. К такому освещению как раз можно отнести и подсветку по периметру комнаты, и создание светящихся узоров на потолке.

Узоры создаются по такому же принципу, как и светящийся потолок. Только светодиодная лента размещается в форме нужного рисунка, а не по всему черновому потолку. При нажатии выключателя свет будет проникать через полупрозрачное натяжное полотно и создаст на потолочной поверхности ту же фигуру, что сделана из светодиодов.

Эффект живописи светом

Кстати, подсветка потолка не обязательно должна быть белой. Она может быть и одноцветной декоративной, и разноцветной RGB, то есть переливаться красным, зеленым, синим и другими оттенками. Цветная подсветка, если она подходит по цвету лампочек к стилю интерьера и общему виду комнаты, будет очень хорошо смотреться по периметру комнаты как при включенном основном свете, так и в темноте.

Инструкция по монтажу светодиодной ленты

Монтаж светильников не ограничивается исключительно точечными изделиями или люстрами. Разнообразить подсветку помещения помогают светодиодные ленты с ЛЕД-лампами. Ленты крепят по периметру потолка или в произвольном порядке, чаще всего располагают такие светильники в межпотолочном пространстве, что позволяет эффектно подсветить натянутое полотно.

Устанавливаются ленты непосредственно на плиту перекрытия (в этом случае потребуется очистить поверхность плиты, обработать ее грунтовкой и после этого наклеить полосы, используя двухсторонний скотч) или по периметру потолка на поверхности стены.

При монтаже светодиодной ленты в пространстве между натяжным полотном и плитой перекрытия, следует обращать внимание на возможные помехи прохождения света. Для сращивания кусков ленты используются специальные коннектора, но можно самостоятельно добавлять светодиодные лампочки, выполняя соединение с помощью паяльника

Для сращивания кусков ленты используются специальные коннектора, но можно самостоятельно добавлять светодиодные лампочки, выполняя соединение с помощью паяльника.

Помимо перечисленных способов монтажа светодиодной ленты, в настоящее время все чаще применяются специальные профили, в которых размещаются светодиоды. Эти профили легко монтируются в любом направлении, создавая эффектные световые картины.
