Особенности прокладки кабеля по кровле

Требования ГОСТ Р 50571.5.52 к наружным электропроводкам

Стандарт ГОСТ Р 50571.5.52-2011. «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки» за небольшим исключением устанавливает требования к электроповодкам без их разделения на внутренние и наружные.

Можно выделить наиболее важные требования, которые относятся, в том числе, и к наружным электроустановкам.

В соответствии с 521.6 ГОСТ Р 50571.5.52:

– системы электропроводок в трубах должны соответствовать МЭК 61386 (В России действует ГОСТ Р МЭК 61386.1-2014 Трубные системы для прокладки кабелей. Часть 1. Общие требования);

– системы электропроводок в кабельных или специальных кабельных коробах – МЭК 61084 (ГОСТ Р МЭК 61084-1-2007 Системы кабельных и специальных кабельных коробов для электрических установок. Часть 1. Общие требования);

– системы электропроводок на кабельных лотках и кабельных лестницах – МЭК 61537 (ГОСТ Р 52868-2007 Системы кабельных лотков и системы кабельных лестниц для прокладки кабелей. Общие технические требования и методы испытаний).

Глава 522 ГОСТ Р 50571.5.52 «Монтаж электропроводок по условиям внешних воздействий» содержит важные требования, касающиеся защите электропроводок от влаги, растягивающего усилия на вертикальных участках трассы от собственного веса, смещений конструкций зданий и других механических воздействий.

Характеристики, которые надо знать при использовании металлической гофротрубы

Внутренний диаметр. Может существенно отличаться от внешнего: это зависит от формы профиля. Если вы знаете диаметр наружной оболочки кабеля, необходимо умножить эту цифру на 1.5 или 2. При укладке двух кабелей в рукаве, диаметр складывается.
Условный проход. Это фактически минимальный диаметр профиля витков, который учитывается при подборе соединительных и вводных муфт для гофротрубы.
Наружный диаметр — максимальный размер волны витка, по наружному покрытию (если таковое имеется).
Класс герметичности либо по системе стандартов «IP» — международная, либо по отечественной классификации: Р1, Р2, Р3. Чем цифра выше, тем хуже герметичность и ниже стоимость.
Герметичность зависит от материала межвиткового уплотнителя. От него же зависят условия применения. Хлопок — внутренний монтаж в помещениях с неагрессивной средой. Асбест — эксплуатация в пожароопасных условиях, или при локальном нагреве. Полипропилен — уличное применение, либо помещения с прямым воздействием жидкостей.
Климатический класс. Указывается в паспорте на изделие. Обязательно учитывается при прокладке. Разновидностей достаточно много: около 50 вариантов.
Пропускание помех как изнутри гофра, так и внутрь рукава. Безусловный лидер в этой дисциплине — рукав типа «гармошка». Но и витковый гофр может служить отличным экраном, если его заземлить.

Основные параметры и компоненты металлорукава на иллюстрации:

1. Основной профиль-виток, выполненный из металла.

2. Уплотнительный материал, уплотняющий межвитковые пазы.

3. Наружная оболочка из поливинилхлорида.

D. Наружный диаметр — замеряется по внешней оболочке.

d. Условный проход (при подборе по диаметру прокладываемого кабеля — внутренний диаметр).

Частные случаи прокладки электрокабеля на крыше

Монтаж открытого электрического силового кабеля на крыше, имеющего сечение менее 16 мм² недопустим. Среди способов укладки в п. 2.3 Правил, также нет упоминания о монтаже проводки свыше этой нормы. Приведенное правило справедливо для силовых линий электропередач, с напряжением до 1 000 Вт.

В то же время низковольтный греющий кабель вполне допустимо и даже необходимо применять там, где образуются наледи. Это позволит не повредить карниз крыши, а главное уберечься от непроизвольного схода большого количества снега. Постепенно нарастает нагрузка, снежная глыба и сосульки создают опасность особенно для людей.

В последнее время возможности прокладки кабеля связи ограничены пропускной способностью внутренних каналов. Это приводит к разветвленной паутине проводов различных провайдеров на крышах многоэтажных домов. Их монтаж имеет также свою специфику.

На заметку: Существуют особенности прокладки силового кабеля в скатных крышах. У данной проблемы есть еще один аспект, кровля, как и крыша, могут быть разными, в том числе и скатными, из горючих материалов, например, дерева. Существует разница между понятиями кровли и крыши в целом, так как в последнем случае может подразумеваться и чердачное помещение скатных крыш.

После ввода электрокабеля в объект, он неизбежно проходит по чердаку крыши, разумно предположить, что вышеуказанными правилами также регламентируются условия дальнейшего монтажа.

Это отельная специфика и мы не будем здесь ее рассматривать.

Скажем лишь, что согласно правилам, кабель должен быть в защищенной несгораемой оболочке (металлорукав) закрепленным на металлических хомутах, и проходить по чердаку крыши исключительно в открытом виде.

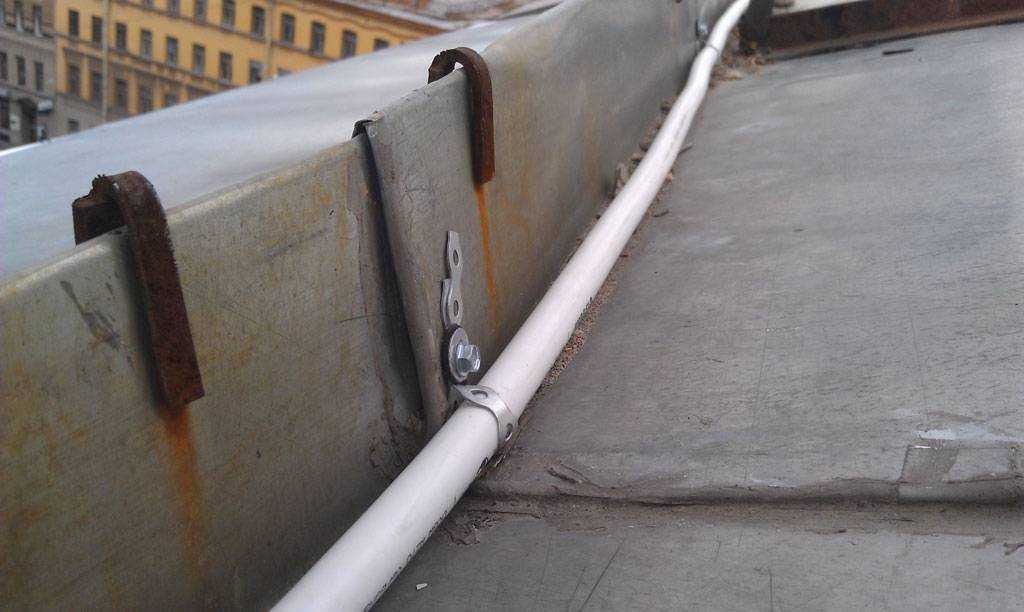

Прокладка кабеля по кровле здания

* При нажатии кнопки “Получить файл” Вы соглашаетесь на подписку новостей от компании ООО ТД “Югтелекабель”

8 (861) 200 27 50

Данная статья поможет вам разобраться, разрешается ли в соответствии с действующими стандартам и нормами прокладывать кабели и провода по крышам зданий и сооружений. Согласно ПУЭ (см. п.2.1.75) прокладывать электрические кабеля на крышах жилых зданий, общественных, а также коммерческих – запрещается, исключение – непосредственный ввод электричества в здание. Исключением не являются даже негорючие силовые кабели типа ВВГнг.

Согласно пункту 2.1.79 кабель вводится в зданий обычно через стену, будучи проложен в трубе или металлической гильзе, вставленной в стену здания. Кровлю здания используют только в исключительных случаях, при этом проводка должна быть защищена металлическими трубами. В правилах четко указаны расстояния, которые необходимо придерживаться между проводами и кровлей. Как указано в стандартах ПУЭ, такое расстояние должно быть выдержано в пределах 2.5 метров. В таких случаях кабеля или проводка не соприкасаются с поверхностью крыши, а значит крыша не является проводником силовой линии.

Очень важно, что такие правила действуют лишь в том случае, если кабель или проводка, будь то силовые или электросети , достигают до 1000В переменного или постоянного тока. Также правила не запрещают расположение на кровле здания греющего проводника

Все, что мы описывали выше, относится именно к электропроводке, которая выполняется внутри помещений или на стенах снаружи. Эти правила относятся при монтаже изолированных проводов с любым сечением во дворах, стройплощадках, микрорайонах, предприятиях. Этот пункт требует резиновой или пластиковой изоляции кабелей, оболочка которых должна иметь сечение максимум 1.6 см². Это означает, что прокладка такого типа кабелей на крыше здания запрещена.

В п.2.3. ПУЭ говорится о вариантах, в которых можно провести силовой кабель с сечением 1.6 см². Как это грамотно сделать читайте ниже:

В электростанциях кабеля прокладывают в оборудованных для этого дела : туннелях, коробах, блоках, кабельных каналах на эстакадах и галереях, но не на крышах.
В потребительских установках ( промышленные здания) кабель укладывается в земляных траншеях, блоках, туннелях и каналах, с помощью галерей и эстакад. Как и ранее крыша для этих вариантов запрещена.
Подстанции и распределительные щиты строятся по всем правилам, согласно проектов, которые отличаются от гражданских построек. Кабеля в таких случаях укладываются в специальном железобетонном коробе, который располагается на земле. Как и в предыдущих случаях в земляных траншеях используют галереи и эстакады. Крыша опять же не используется.
Земляные траншеи чаще всего используются в городах и поселках, кабельные линии укладывают в специальные туннели и коллекторы.
Внутри помещений с помощью строительных сооружений, проводка прокладывается как открыто, так и с помощью труб или других защитных кабельных конструкций. Трубы в этих случаях укладываются в пол или перекрытия, которые крепятся к фундаменту.

Подытожим: Правила устройства электроустановок запрещают любые виды укладки кабелей по крышам любого типа здания, за исключением ввода кабеля внутрь здания.

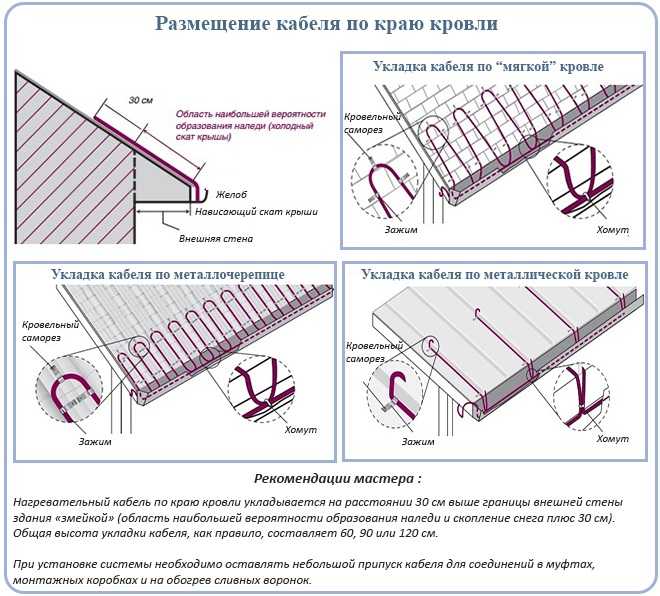

Монтаж греющего кабеля

Конструкции скатных крыш разные, но в одном можно быть уверенным, все они имеют карниз. То есть имеется участок кровли по нижней части крыши, собственно по нему и прокладывается кабель в виде змейки. Ширина змеевика провода выставляется произвольно, но чаще в 50 см, с шагом от 10 до 30 см. Остальная его часть проходит по водосточной системе крыши.

Греющий провод проложен по карнизу кровли

Чтобы не повреждать поверхность кровельного материала, греющий кабель крепят к нему специальными клипсами SLT-C. Они в свою очередь монтируются на саморезы с пресшайбой. Там, где имеются ендовы, применяют металлические тросы, поскольку просверливая плоский металлический лист можно сделать не герметичное отверстие.

Чаще всего укладка кабеля по крыше производится во всех ее конструкциях, в том числе в воронках водостока и водосточных желобах. Это актуально в особенности для плоских крыш. Электрический провод проходит по внутренней части парапета и закладывается змейкой в сточную ворону для внутреннего стока воды. Как правило, на расстоянии не менее 400 мм от нее.

Прокладка кабеля связи допускает его крепления на жестком основании, например, высокой стене крыш для выводов шахт вентиляции.

Частные случаи прокладки электрокабеля на крыше

Это отельная специфика и мы не будем здесь ее рассматривать.

Ввод кабеля в здание из траншеи через конструкцию фундамента

Ввод кабеля для электрического питания дома можно выполнить двумя методами:

при наличии в здании подвального помещения кабельная линия прокладывается через специальное отверстие в фундаменте и подводится к вводному распределительному щиту, оборудованного прибором учета;
для ввода в дом без подвала кабель, вышедший из земли, крепится по конструкциям фасада до самого распределительного шкафа.

Первый метод предусматривает закладку специальной гильзы в подготовленное отверстие. Данный элемент обычно изготавливается из стальной трубы, диаметром на порядок больше от диаметра кабеля. Немаловажным требованием является толщина стенок такой гильзы. То есть, для этой цели выбирают толстостенную трубу. Таким образом, оборудуется ввод кабеля через стену в квартиру.

При этом необходимо соблюдать такие условия:

проход в гильзе через стену начинается за 600 мм от отмастки стены, внутри здания труба должна выходить на 50 – 100 мм;
уклон трубы со стороны улицы должен быть не больше 0,5˚;
в земле вход кабеля в трубу уплотняется специальным не горючим материалом, в виде джутового шнура и глины;
внутри здания кабельный ввод уплотняется муфтой;
в случае монтажа кабеля в трубе до самого распределительного пункта, необходимо первый крепеж устанавливать на расстоянии 600 мм от места ввода.

Важно помнить, что при прокладке кабельного ввода в трубе внутри дома, для соединения участков требуется применять соединительные трубные муфты. Также следует использовать протяжные коробки для затягивания кабеля в трубу, если распределительный щит находится на большом расстоянии от ввода в здание

Строительная компания ООО “Artpaint”. Строительство инженерных сетей и коммуникаций

Пересечение подземных сетей

В условиях современного города пересечения подземных сетей неизбежны. Расположение трубопроводов и кабелей при этих пересечениях определяется конструктивными, эксплуатационными и санитарными требованиями.

К конструктивным относятся требования независимости осадки разных сетей в месте пересечения под влиянием постоянной и временной нагрузок. Исходя из этого, нельзя допускать непосредственного опирания одного трубопровода на другой, так как при этом возможны переломы верхнего или нижнего трубопровода.

Для обеспечения независимости осадки расстояние между наружными стенками труб должно быть около 15 см.

По эксплуатационно-техническим условиям между отдельными коммуникациями по вертикали также должно быть некоторое расстояние, достаточное для ремонта отдельных сетей.

Во всех случаях пересечения водопроводных труб с газопроводами и теплопроводами расстояние между ними по вертикали должно быть не менее 0,15 м и в исключительных случаях — 0,10 м. Водопроводные трубы можно пропускать через каналы, в которых располагаются теплопроводы.

Водопроводные трубы при пересечении с канализационными рекомендуется укладывать выше последних, однако на практике это не всегда возможно. Канализационные трубы, укладываемые выше водопроводных на длине 3-4 м, в месте пересечения должны быть металлическими (лучше чугунными).

Если канализация средних диаметров, состоящая из керамиковых или звеновых бетонных труб, уложена выше водопровода, то на участке пересечения канализационные трубы следует заделывать в бетонные массивы.

При пересечении газопроводов, теплопроводов или водопроводов в одном уровне с самотечными канализацией и водостоками на металлических напорных трубопроводах необходимо устроить обводы около самотечных линий.

Если газопровод пересекает канализационный или водосточный коллектор, то в исключительных случаях допускается пропуск газопровода через коллектор. При этом необходимо заключить газопровод в стальной футляр, концы которого нужно вывести не менее, чем на 0,5 м от наружной поверхности стен коллектора, а в пределах футляра не должно быть стыков труб.

При пересечении водосточной и канализационной труб в одном уровне на одной из них, в зависимости от местных условий, может быть устроен перепад. Но в ряде случаев устройство перепада неудобно и неэкономично, в особенности на коллекторах. Поэтому канализационную трубу, как постоянно действующую, допускается укладывать в виде дюкера под водостоком с соблюдением всех конструктивных требований, предъявляемых к дюкерам.

Подземные сети при пересечении с трамвайными путями следует располагать на глубине не менее 1 м от подошвы рельса до верха футляра трубы или кабеля и прокладывать под прямым углом или не менее 75° к осям путей.

Обычно же нормальная глубина заложения металлических трубопроводов в целях уменьшения влияния блуждающих электрических токов должна быть не менее 1,5-2 м. При этом трубопроводы должны иметь надежные покрытия и укладываться в деревянном или асбестоцементном футляре с битумной заливкой промежутка между трубой и футляром толщиной 25-50 мм. Футляр должен иметь длину не менее 2 л от крайних ниток рельсовых путей.

При пересечении силовых кабелей (а также силовых кабелей с кабелями связи), уложенных непосредственно в землю, расстояние между ними должно быть не менее 0,5 м. Кабели связи следует располагать выше силовых кабелей. Необходимое расстояние между трубопроводами и кабелями — 0,5 м. Если по каким-либо соображениям это расстояние нужно уменьшить, то трубопроводы отделяют от кабелей огнестойкими плитами или кабели заключают в трубы. При этом расстояние между коммуникациями по вертикали допускается не менее 250 мм.

При наличии ряда трубопроводов, кабелей и каналов на перекрестках улиц целесообразно устраивать подземные камеры, в которых сосредоточиваются пересечение всех трубопроводов и управление арматурой, установленной на них.

Устройство этих камер аналогично камерам на объединенных коллекторах.

Требования к системам обогрева крыш

При проектировании систем антиобледенения необходимо учесть следующие требования:

Греющие кабели должны быть сертифицированы по стандартам пожарной безопасности. Для систем антиобледенения выбирают нагревательные элементы для наружной прокладки. Они имеют герметичную оболочку и армирующую оплетку.
Система должна комплектоваться УЗО или дифавтоматами для защиты от токов утечки и коротких замыканий.
Система должна иметь датчик и настраиваемый регулятор включения и отключения в зависимости от температуры воздуха и поверхности покрытия.
Нагревательные элементы устанавливают по всему пути удаления воды, включая сборные лотки и водосточные трубы.
Все электрические элементы системы обогрева кровли должны иметь степень пылевлагозащищенности не менее IP66.

Греющие элементы располагают на плоских участках, на стыках скатов крыш сложной конфигурации. В большинстве случаев достаточно установки греющих кабелей вдоль карнизов, в водосточных трубах и внутри лотков.

Суммарную мощность подбирают по таблице

Места расположения греющих кабелей	Суммарная мощность греющего кабеля на кровле над неотапливаемым чердаком. Вт/м2, Вт/ м	Суммарная мощность греющего кабеля на крыше над теплым помещением Вт/м2, Вт/м	Удельная мощность греющего кабеля Вт на погонный метр
Вдоль карниза и ендовых	180-300	300-400	15–50
Пластиковые лотки	30-40	40-50	15–50
Металлические желоба	30-40	50-70	15–50
Водосточные трубы	40-50	50-70	15–50

В таблице приведены примерные значения для умеренной климатической зоны. При проектировании антиобледенения необходимо учитывать среднегодовой уровень осадков и суточный перепад температур.

Монтаж кронштейна на фасад

Порядок установки кронштейна на стену заключается в следующем:

прикладываете кронштейн к поверхности и отмечаете карандашом метки крепежных отверстий

Строго соблюдайте минимальный отступ от угла дома. Он должен быть минимум 100мм.

Иначе крепеж вырвет вместе с куском стены при сильных ветровых нагрузках.

просверливаете отверстия на необходимую глубину, согласно подобранным анкер болтам

Предварительно позаботьтесь об инструменте. Очевидно что вам понадобится перфоратор. Он должен быть либо аккумуляторный, либо придется использовать генератор и переноску.

далее забиваете молотком дюбеля в отверстия

устанавливаете и закрепляете кронштейн

Если у вас каркасный дом, обязательно учитывайте расположение внутренних стоек. Кронштейн нужно закреплять к стойке или угловому брусу через болтовое соединение или анкерными глухарями под ключ.

Поэтому рекомендую закреплять кронштейн самостоятельно, а энергетикам доверить монтаж СИП от опоры.

Можно ли прокладывать кабель по крыше здания согласно ПУЭ

Прокладка электрической проводки на крышах жилых и общественных зданий, на крышах зрелищно-развлекательных предприятий, в соответствии с ПУЭ, не допускается (п. 2.1.75). Исключение составляют случаи, когда речь идет о вводах электропитания в здания и ответвлениях к ним. В правилах применяется именно формулировка «за исключением», из которой следует, что кровля все же может служить местом монтажа кабеля, когда речь идет о вводе питания. Однако, пункт 2.1.75. этого не подтверждает.

Рекомендуется (п. 2.1.79) проход вводного кабеля в здание осуществлять через стену в трубе (подробнее в статье: https://samelectrik.ru/kak-provesti-kabel-cherez-stenu.html). Как менее желательный вариант, в качестве места ввода питания используется крыша дома. Кабель при этом должен находиться в стальной трубе. Пункт правил регламентирует расстояния по вертикали между крышей и проводами. Минимальное значение этого расстояния, предписанного ПУЭ, должно составлять 2,5 метра. Эти условия исключают вариант, при котором кабель или провод прокладывается непосредственно по крыше, то есть кровля не может служить для прокладки силовой линии.

Важный момент! Действие указанной главы правил имеет распространение на провод или кабель, относящийся к силовым или осветительным сетям, имеющим напряжение до 1000 Вольт постоянного или переменного тока. Также имеются в виду вторичные цепи. Если вас интересует, можно ли выполнять прокладку греющего проводника по крыше, ответ — да, т.к. действующими правилами это не запрещено. Более подробно об обогреве кровли и водостоков мы рассказали в соответствующей статье.

Кабельные проходки через стены: нормы и правила

Нам часто приходится решать задачу прокладки кабеля сквозь наружные стены зданий и внутренние перегородки помещений. К прокладке кабельных линий через пожарные перегородки предъявляется множество требований

В процессе выбора материалов и монтажа кабельных систем, очень важно соблюдать каждое из них, это влияет не только на удобство замены кабельных линий, но и на безопасное использование. Прокладка кабеля через стены и перекрытия должна выполняться строго в соответствии с требованиями нормативных документов

Основные требования к прокладке кабельных линий. Основные два нормативных документа регламентируют требования, которые предъявляются к этому виду работ.

Первый документ — это ПУЭ, к которому следует обращаться всегда, когда речь идет об устройстве электроустановок.

ПУЭ 2.1.58

В местах прохода проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу необходимо обеспечивать возможность смены электропроводки. Для этого проход должен быть выполнен в трубе, коробе, проеме и т. п.

С целью предотвращения проникновения и скопления воды и распространения пожара в местах прохода через стены, перекрытия или выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом и т. п.), а также резервные трубы (короба, проемы и т. п.) легко удаляемой массой из несгораемого материала. Заделка должна допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать предел огнестойкости проема не менее предела огнестойкости стены (перекрытия).

Второй документ – СНиП 3.05.06-85, описывающий нормы при строительстве и монтаже электротехнических устройств.

СНиП 3.05.06-85 П 3.18. Проходы небронированных кабелей, защищенных и незащищенных проводов через несгораемые стены (перегородки) и междуэтажные перекрытия должны быть выполнены в отрезках труб, или в коробах, или проемах, а через сгораемые – в отрезках стальных труб.

Проемы в стенах и перекрытиях должны иметь обрамление, исключающее их разрушение в процессе эксплуатации. В местах прохода проводов и кабелей через стены, перекрытия или их выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом) легко удаляемой массой из несгораемого материала.

Уплотнение следует выполнять с каждой стороны трубы (короба и т.п.). При открытой прокладке неметаллических труб заделка мест их прохода через противопожарные преграды должна быть произведена несгораемыми материалами непосредственно после прокладки кабелей или проводов в трубы.

Заделка зазоров между трубами (коробом, проемом) и строительной конструкцией (см. п. 2.25), а также между проводами и кабелями, проложенными в трубах (коробах, проемах), легко удаляемой массой из несгораемого материала должна обеспечивать огнестойкость, соответствующую огнестойкости строительной конструкции.

Информация по данному вопросу содержится также в Федеральном Законе 123 от 22.07.2008 , формулирующем требования пожарной безопасности.

В общем, кабельные проходки через стены должны отвечать следующим требованиям:

• кабельная проходка должна обеспечивать возможность произвести замену проводов и кабелей в период эксплуатации. • при монтаже кабельной проходки должна быть обеспечена невозможность распространения через монтажные проемы огня, дыма и влаги из одного помещения в другое.
