Технические характеристики и расшифровка маркировка кабеля пркс

Характеристики термостойкого провода ПРКА

Расшифровка маркировки

Провод марки ПРКА относится к термостойкому монтажному и расшифровывается следующим образом:

П – провод, выполненный с медной жилой;
РК – оболочка из кремнийорганической (силиконовой) резины, она не содержит галогенов, при этом имеет пропитку в виде противогнилостного состава;
А – обладает повышенной твердостью (здесь буква «А» означает далеко не алюминий, как могло подумать большинство, ведь жила изготавливается в данном проводнике из меди).

Конструктивные особенности

Конструкция ПРКА представляет собой токопроводящую жилу, которая скручена из ряда медных проволок (это можно увидеть на фото ниже).

Изоляцию (оболочку или оплетку) изготавливают из кремнийорганической резины, она может быть зеленой, белой, красной, желтой, синей, черной, коричневой.

Имеется разновидность провода ПРКА-Т. Буква «Т» означает тропическое исполнение; он применяется при фиксированном монтаже в электроплитах, жаровых шкафах, а также прочих электронагревательных приборах, используемых в быту. Характеристики ПРКА более подробно рассмотрим далее.

Основные параметры

Приведем главные технические характеристики провода ПРКА:

ТУ 16-505.317-76 (изготовление проводника регламентируется стандартом 26445 – 85).
Количество жил: одна (при маркировке не указывается, поскольку одна жила применяется во всех ПРКА по умолчанию).
Минимальное сечение провода – 0,5 мм 2 , максимальное – 2,5 мм 2 . Далее будет представлена более подробная таблица поперечных сечений, включающая вес и возможные размеры (все параметры – номинальные).

Сечение жилы, мм 2	Толщина изоляции (радиальная), мм	Наружный диаметр, мм	Масса одного киломметра, кг
0,5	0,6	2,1	8,7
0,75	0,6	2,3	11,6
1,0	0,6	2,5	14,0
1,5	0,6	2,8	19,5
2,5	0,8	3,7	30,3

Важно знать! Величина нижнего предельного отклонения от толщины оболочки составляет десять процентов. Значение верхнего отклонения – величина ненормируемая, однако не рекомендовано превышение величиной наружного диаметра предельного отклонения

В свою очередь, величина верхнего предельного отклонения от наружного диаметра составляет двадцать процентов. Нормирование нижнего предельного отклонения отсутствует.

Помимо вышеуказанного, важно отметить следующие технические характеристики:

температура окружающей среды, в которой можно использовать этот провод, находится в пределах от +180°С до -60°С;
максимальная рабочая температура: +180°С;
ПРКА можно эксплуатировать при 98% уровне влажности воздуха при температуре 35° C;
переменный ток, частота 50 Герц, рабочее напряжение 660 В;
испытательное переменное напряжение частотой 50 Герц (в течение пяти минут) – 2500 Вольт;
импульсное напряжение – от 4 до 5,6 тыс. Вольт;
сопротивление изоляции составляет не меньше 100 МОМ*км;
строительная длина провода от 200 м;
обладает следующими важными свойствами: сохраняет форму, эластичен, упруг, весьма прочен, при этом радиус изгиба составляет 2 наружных диаметра;
изоляция ПРКА устойчива к продавливанию, а также ей не страшно воздействие плесневого грибка;
провод не распространяет горение, обладает малым дымо- и газовыделением, поэтому устойчив к озону, а также солнечной радиации;
срок службы – более 10 лет.
осуществлять монтаж можно при температуре воздуха не менее -15°С.

Данный провод изготавливает ни один завод-изготовитель, при желании можно найти множество таких производителей

Между тем, практически каждый завод готов предоставить гарантию на использование проводника в течение полутора лет, что немаловажно. О лучших производителях кабеля в России мы рассказывали в отдельной статье

Область применения

Рассмотрим, где используется провод ПРКА. Основное его назначение – применение для подключения в «экстремальных» местах, где имеется повышенная температура воздуха и влажность, к примеру, в бане, сауне, сушильной камере, а также для подключения электронагревательных бытовых устройств (как было указано выше в описании ПРКА-Т), электрических двигателей, электрических каминов, осветительных и отопительных приборов с большой мощностью. Эксплуатировать ПРКА в таких достаточно жестких условиях как раз и позволяют его технические характеристики.

Напоследок рекомендуем просмотреть полезное видео, в котором рассмотрены термостойкие провода (в том числе и марка ПРКА), а также область применения каждого варианта исполнения:

Вот мы и рассмотрели основные технические характеристики провода ПРКА, расшифровку маркировки и возможные сечения проводника. Надеемся, предоставленная информация была для вас полезной и понятной!

Будет интересно прочитать:

Расшифровка маркировки

Чем отличается кабель от провода

Модели кабелей, предназначенные для монтажных работ, имеют названия, расшифровка которых может рассказать потребителю об основных свойствах изделия, материале, из которого оно состоит, а также подсказать, для чего лучше всего применять данные проводники.

Если брать термостойкие продукты ПРКС, то буквы в их наименовании несут следующую информацию:

Буква П обозначает принадлежность изделия к классу проводов. В данном случае они включают в себя жильные компоненты из меди.
Буквосочетание РК расшифровывается как «резина кремнийорганическая». Ее также называют силиконовой. Это один из распространенных материалов, служащих сырьем для оболочек проводников. К ее особенностям относится отсутствие содержания галогенных включений в материале. Кроме того, эта резина пропитывается специальным составом, призванным защищать от гниения и поражения грибками, угроза которых появляется при располагающих к этому условиях эксплуатации.
Буква С показывает, что данное изделие служит для соединения различных элементов цепи между собой. В популярном изделии ПРКА, в некоторых случаях допустимом к применению в качестве замены ПКРС, последняя буква маркировки показывает не алюминиевый состав, как можно подумать (на самом деле эта модель тоже имеет медные жилки), а высокую степень твердости продукта.

Специфика работы электропроводки в бане

Электропроводка в любом помещении является необходимым элементом благоустройства. Однако, она же служит основным источником опасности и требует большого внимания и тщательности во время монтажа. Электричество в бане используется намного активнее, чем в жилых помещениях, поскольку в большинстве отделений отсутствуют окна. Остаться без освещения во время принятия банных процедур весьма опасно, так как в темноте легко получить травмы или ожоги.

Отдельную сложность и ответственность представляет монтаж проводов и элементов схемы электропитания. В большинстве случаев используется скрытый монтаж, позволяющий защитить электрику от воздействия влажности и высоких температур. При этом, после установки обшивки доступ к проводке затрудняется, поэтому нельзя допускать никаких ошибок или небрежностей. Иначе, как минимум, пропадёт контакт проводов, а в самом сложном случае возникнет пожар. Отделка бани, как правило, производится из древесины и других горючих материалов, поэтому необходимо свести риск к минимуму.

Розетки с защитной крышкойИсточник veson.ru

Особое внимание необходимо уделять защите пользователей от контактов с электрическим током. Если в сауне используются электронагреватели, понадобится грамотно обустроенный заземляющий контур и автоматы отключения питания (УЗО). Поскольку проводка в бане и парилке работает в сложных условиях, выбирают специальные марки кабеля с двойной изоляцией и достаточным сечением

Поскольку проводка в бане и парилке работает в сложных условиях, выбирают специальные марки кабеля с двойной изоляцией и достаточным сечением.

Конструктивные особенности

Кабель ПВС

Термостойкий кабель ПРКС может производиться как в одножильном, так и в многожильном исполнении. Максимальное число жильных компонентов, которые могут быть утилизированы для производства изделия, – 5 штук. Каждая из них включает в себя большое число проволочных отрезков. Жилки объединяются под одной оболочкой. В поперечнике провод имеет круглое сечение.

Важно! Сама оболочка, равно как и покрытия отдельных жильных частей, изготавливается из кремнийорганической резины. Государственный стандарт МЭК 60245-3-97 содержит описание требований, предъявляемых к проводниковым соединительным изделиям, покрытым данным типом резинового материала

Такая резина очень широко используется при производстве проводов, которым нужно обеспечить устойчивость к воздействию высокотемпературной среды.

Номинальный наружный диаметр для вариантов исполнения с разным числом и диаметром жил, рассчитанных на разное напряжение

Термостойкий провод: до 400 градусов, одножильный и с жаропрочной изоляцией

Влияние различных негативных факторов может угрожать целостности и работоспособности электромонтажных средств. По этой причине устанавливаются специальные термостойкие провода.

Они имеют дополнительный изоляционный слой, выполненный из невоспламеняющегося материала. В зависимости от модели провод будет обладать разными параметрами.

Выбор лучшего варианта зависит от того, где он будет проложен.

MVV

Термостойкий провод MVV может переносить температуры до +500°С в течение продолжительного времени. Он устойчив к воспламенению, но хуже работает при низких температурах.

Характеристики:

работает в электросетях до 500 Вт;
сечение от 1 кв.мм. до 25 кв.мм;
одножильный;
рабочие температуры от -60° до +500° С.

Применение – электроприборы и мощное оборудование, горячий цех, бани, производственные помещения с наличием химических элементов. Также используется в нагревательных компонентах.

ПРКА

Провод жаростойкий с медной жилой в основе и кремнийорганической резиновой оболочкой применяется в помещениях с повышенной влажностью. К ним относятся ванные, бани, парилки, бассейны, производственные цеха и другие виды объектов нестабильным микроклиматом.

Основные параметры:

номинальное напряжение до 660 В;
сечение от 0,5 кв.мм. до 2,5 кв.мм;
температурный режим от -60° до +180°С;
одножильный.

Не поддерживает горение. Нет галогенов в оплетке.

ПВКВ

Маркировка жаропрочного провода:

П – провод;
В – применение для выходных концов электромашин;
КВ – двухслойная изоляция из кремнийорганической резины.

Параметры:

напряжение до 400 В;
площадь сечения от 0,5 кв.мм. до 95 кв.мм;
рабочая температура до 200°С;
количество жил – одна и более;
применяется в одиночной прокладке в помещениях, шахтах, туннелях;
не плавится, не горит;
устойчив к скачкам атмосферного давления.

Самая распространенная сфера применения ПВКВ – подключение выводных концов электроустановок на переменное напряжение величиной в 660 В или 1140 В, а также выводов отмотки класса Н. Может эксплуатироваться при повышенной влажности и пожароопасности.

Свойства термостойких кабелей

Строение термостойкого провода

Термостойкие изделия обладают улучшенной защитой по сравнению с классическими проводниками. Это привело к тому, что срок службы подобных электромонтажных устройств значительно возрастает.

Кабель может покрываться такими видами защиты, которые позволят устанавливать его даже в местах с высоким риском бактериальных или химических разрушений.

Защитный слой является стойким к образованию грибка, плесени и других культур на поверхности кабеля.

Кабель лучше переносит высокие температуры. При холоде может треснуть защитное покрытие, из-за чего проводник станет непригодным для дальнейшего использования.

Покупая устройство, нужно заранее ознакомиться с его характеристиками, чтобы не ошибиться в условиях эксплуатации конкретной модели.

Область использования

Использование термостойкого провода в проводке бани

Провод теплостойкий многожильный предназначается для использования в таких эксплуатационных условиях, когда обычный проводник монтировать нельзя. Подбирается провод термостойкий в зависимости от интенсивности воздействия внешних факторов.

Основными областями применения термостойких проводов являются:

Прокладывание электропроводки внутри помещения, особенно в зданиях с высоким риском пожарной опасности.
Прокладка кабелей на улице. Здесь на проводник будут действовать факторы окружающей среды – погодные условия, осадки, прямые солнечные лучи.
Обмотка электроустановок и машин переменного тока.
Установка проводов для высоких температур в среде с химическими веществами или бактерицидной угрозой, а также риском возникновения плесневелых грибов.
Монтаж в объектах, в которых наблюдаются резкие температурные скачки.

Термопровод с оплеткой или уплотнением можно использовать для соединения компонентов электроплит, электропечей. Также можно устанавливать дополнительную трубку для провода с целью защиты от повреждений или загрязнения.

Популярными ошибками в выборе кабеля являются неверное определение сечения и покупка изделий неподходящего температурного диапазона

По этой причине важно заранее продумать, где будет проложен кабель, и замерить необходимые величины

Таблица термостойкой кабельно-проводниковой продукции

Наименование	Номинальное переменное напряжение	Параметры сечения	Предельные показатели термо- устойчивости	Количество жил	Область применения
Кабель РКГМ	до 660 В	от 0.75 кв.мм. до 120 кв.мм	от –60 до +180 градусов Цельсия	1	Объекты с повышенной пожароопасностью, влажностью воздуха — сауны, бани, подвалы
Провод термостойкий MVV	до 500 В	От 1 до 25 кв.мм.	от –60 до + 500 градусов	1	Места с повышенной влажностью, возможным воздействием агрессивных химических составов, высоких температур
ПРКА	до 660 В	0.5–2.5 мм.кв	от –60 до +180 градусов	1	Подключение в «экстремальных» условиях: бани, сауны, промышленные предприятия, горячие цеха
ПРКС	до 380 В	0.75–10 мм.кв	от –60 до +180 градусов	от 2 до 5	Варочные цеха, бани, сауны и прочие «экстремальные» объекты
ПВКВ	до 400 В	От 0.5 до 95 кв.мм	до 200 градусов	Одна или несколько	Одиночная прокладка в помещениях, туннелях, каналах, шахтах,
ПМТК	до 660 В	от 0.12 мм² до 4.0 мм²	от –60 до +200 градусах	Одна или несколько	Применение при установке оборудования (обогреватели, электропечи)

Требования, предъявляемые к эксплуатации и характеристики зависят от выбранной модели. Показатели морозоустойчивости различны, разная величина сечения и длина кабеля в мотке. Производство по ГОСТ или ТУ. Поэтому перед тем как купить продукцию необходимо уточнить требующиеся значения термостойкости и величину сечения.

Технические характеристики и выбор

Как уже говорили, все параметры провода ПВС описаны в ГОСТ 7399-97. Там регламентируется все: от количества жил до их диаметра для каждого сечения. И, кстати, есть одна приписка. Суть ее в том, что при соответствии удельного сопротивления, допускаются отклонения в сечении. Это несколько усложняет выбор. Проверить сечение проводника по диаметру несложно, а вот измерить его сопротивление более проблематично. Для этого надо иметь кусок провода и измерительный прибор. Как выход можно посоветовать купить небольшой кусок, измерить сопротивление и сечение, а затем принимать решения насчет того, покупать или нет.

Технические характеристики ПВС

Еще при выборе стоит обратить внимание на изоляцию. Она должна иметь одинаковую толщину, не должно быть наплывов, тем более — трещин и других повреждений

Так как кабель гибкий, его легко можно согнуть, при этом никаких повреждений в изоляции быть не должно. Еще должен быть сопроводительный документ, в котором указан производитель, марка и параметры кабеля. При наличии этого минимума, можно кабель покупать.

Термостойкие провода и защита кабеля

Температура: -40 .. 500°С

Внутренний диаметр: 1,4 .. 8,5 мм

Внешний диаметр: 2,8 .. 16,5 мм

Высота: 3 .. 10 мм

Количество бусин для изоляции 1 м провода: 95 .. 420 шт

Материал: стеклоткань, покрытая силиконовой резиной;

Температура длительной эксплуатации: от -60 до +220 °С

Цена указана за 1м провода сечением 2,5 мм 2 .

Материал жилы: медь, покрытая никелем Материал изоляции: плетенное минеральное волокно, покрытое силиконом Рабочая температура: от -60 до 450 °C

Цена за 1м провода сечением 1,5 мм2

Материал жилы: никель Материал оплетки: стекловолокно, покрытое силиконом Рабочая температура: от -60 до 450 °C

Цена за 1м провода сечением 1,5 мм2

Материал жилы: никель Материал оплетки: стекловолокно, покрытое силиконом Рабочая температура: от -60 до 350 °C

Цена указана за 1м провода сечением 1,5 мм 2 .

Материал жилы: медь, покрытая никелем Материал изоляции: плетенное минеральное волокно, покрытое силиконом Рабочая температура: от -60 до 400 °C

Цена указана для компенсационного провода для термопар в ПВХ изоляции NiCr/Ni 2×0,22 PVC-PVC (KN9-022L)

Изоляция: ПВХ, силикон, силикон с экранированием Температура:

ПВХ: -5°C до +80°C
Силикон: -25°C до +180°C

Цена указана для провода сечением 1,5 мм

Сечение жилы: 0.25 — 185 мм² Температурный диапазон: от -50 до +180°С

Цена указана за 1м провода сечением 1,5 мм2.

Рабочая температура: от -50 °C дo +350 °C Материал провода: медь, покрытая никелем Материал изоляции: слюда, покрытая пропитанным плетённым стекловолокном

При широком использовании в современном мире различной электротехники неудивительно, что появилось множество компаний производителей кабельной продукции, которые изготавливают огромное количество всевозможных типов проводов и кабелей. Особой группой среди широкого ассортимента кабельной продукции выделяются термостойкие провода, обладающие устойчивостью к эсплуатации при высоких температурах.

Обычные провода и электрокабели могут выдерживать температурные показатели в диапазоне ±50°С, что немало, однако при подключении оборудования, содержащего нагревательные элементы, провода должны обеспечивать безопасную работу нагревателей при их рабочей температуре в месте контакта.

В термостойких проводах для изоляции и защиты используются такие материалы, как стекловолокно, материалы с содержанием слюды, силикон, кремнийорганическая резина, пропитанная силиконом стеклонить или же металлическая оплетка. В качестве проводника преимущественно применяют луженую медь и медь с никелевым покрытием.

В данном разделе сайта ТЕРМОЭЛЕМЕНТ вы можете купить одножильные термостойкие провода с сечениями жилы от 0,25 до 26 мм2 или же многожильные кабели в силиконовой оболочке. У нас вы сможете найти продукцию ведущих мировых производителей наилучшего качества. Для покупки звоните нам по телефону в Москве или просто заполняйте форму заявки прямо на сайте. Мы рады каждому клиенту!

Какие бывают проблемы

Прежде чем приступить к монтажу проводки или подключению электроустановок, провод подвергается проверке на целостность и отсутствие обрыва жилы.

Данная операция проводится с помощью прибора «мультиметра»:

для приведения прибора в рабочее состояние контактные щупы подключаются к соответствующим гнездам: черный — «com», красный — VΩ;
переключатель переводится к указателю «проверка диодов»;
проверяется работоспособность прибора путем контакта щупами между собой: должен сработать звуковой сигнал «прозвонка»;
теперь щупы прикладываются к концам провода (бережная транспортировка проводника и его хранение происходит в скатках, с выведенными для проверки концами).

Вам это будет интересно Описание акустического кабеля

Обратите внимание! Звук зуммера сигнализирует о целостности токоведущей жилы, отсутствие сигнала — признак обрыва. Как правильно хранить и транспортировать провод. Как правильно хранить и транспортировать провод

Как правильно хранить и транспортировать провод

Область применения

Описание провода ПРКС говорит нам, что его технические характеристики и устройство позволяют прокладывать проводку к осветительным приборам, розеткам и для непосредственного питания электрических приборов в условиях высокой влажности и температуры. Это его основное назначение.

На практике он нашёл применение при электромонтаже в банях, кухнях, варочных цехах и прочих помещениях, а также для подключения нагревательных установок, например, электропечей, термошкафов, сушилок, электрогрилей.

При этом нет нормативных документов, ограничивающих его в использовании для стационарного или нестационарного подключения электроприемников, а срок службы в 25 лет говорит о том, что использование для электропроводки оправдано.

Свойства и характеристики

За счет того, что провод снабжен дополнительной защитой, имеет покрытие, препятствующее воспламенению, а также промоканию, срок службы провода в разы превышает период эксплуатации обыкновенных кабелей. Защитное покрытие устойчиво к механическим повреждениям, бактериальному или химическому разрушению. Наличие слоя из непромокаемых материалов препятствует образованию грибка, плесени. Работа при максимальной влажности — до 100%. Отмечается большая устойчивость к высоким температурам, нежели к резко отрицательным. Воздействие минусовых температур свыше показателей, указанных в инструкции может привести к растрескиванию покрытия. Потому приобретая товар необходимо учитывать требования, предъявляемые к эксплуатации. Характеристики продукции различны и индивидуальны для каждого отдельно взятого вида кабеля.

Обзор марок термостойких проводов.

МГТФ

Аббревиатура расшифровывается как: кабель монтажный, гибкий, термостойкий с изоляцией из фторопласта. Имеет многопроволочную медную жилу. Используется для монтажа внутри различных приборов и для соединения аппаратуры между собой.

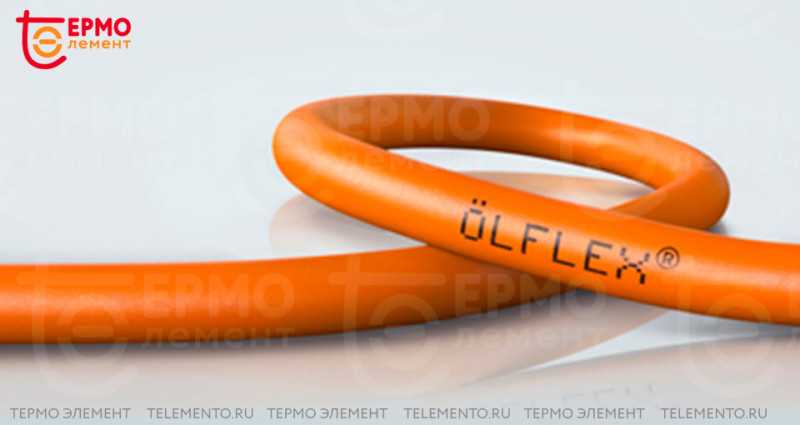

OLFLEX HEAT

Кабель отлично подходит для подключения различной нагревательной аппаратуры саун, бассейнов, бань, соляриев. Применяют его и для промышленности. Марка очень распространенная и популярная. Отличается тем, что не содержит галогена, применяться может при температуре до +180С. В составе имеет несколько жил от 2 до 24. Высокая степень гибкости, после возгорания слой пепла также будет являться изолятором. Цвет всегда красно-коричневый, провод заземления: желтый с зеленой полосой. Термоизоляция кабеля выполнена из силикона.

Провод предназначен для выходных концов электрических машин имеет изоляцию из двухслойной кремнийорганической резины (силикон), повышенную гибкость, максимальная температура использования +180С. Применяется в качестве обмотки на цилиндры с диметром, который равен двукратному от используемого провода. Возможна обмотка не менее 20 циклов.

Это жесткий кабель с силиконовой изоляцией, максимальная температура нагрева составляет +180С. Может быть в тропическом исполнении ПРКА-Т – такой вариант допустим для подключения электроплит, жарочных шкафов, духовок и так далее. Провод одножильный, медный. Сфера применения велика. Достаточно сказать, что его используют практически во всех средах с повышенным уровнем влажности, риском возгорания, жесткими условиями эксплуатации

Имеет крайне широкую область применения от нефтегазодобывающей промышленности и химической до использования в быту в помещениях с влажностью 100%. Можно использовать на открытом воздухе. Кабель одножильный с силиконовой изоляцией.

Применяются для подключения бортового оборудования в самолетостроении и прокладки электросети при условиях высокой влажности. Изоляция кабеля – фторопластовые пленки, имеет дополнительный изолирующий слой из стекловолокна, пропитанного кремнийорганическим лаком.

Предназначен для подключения оборудования и прокладки в помещениях с высокой влажностью и агрессивной средой. Максимальная температура нагрева до +250С, может использоваться в качестве оплетки с количеством витков не менее 20. Для изоляции применяется фторопласт и асбестовая пряжа с эмалевой пропиткой.

Это гибкий провод с силиконовой изоляцией и слоем стекловолокна, которое пропитано эмалью или термостойким лаком. Применяется для вводных концов электроаппаратуры, использование в агрессивных средах, средах, загрязнённых маслами недопустимо. Можно монтировать при влажности 100% и температуре окружающего воздуха до +35С. Нагрев провода допускается до +180С

Кабель с изоляцией из слюдяной и стекловолоконной обмоток. Применим в качестве нагревательных элементов, для подключения электропечей, сушилок и другого высокотемпературного оборудования. Выдерживает до +500 С, устойчив к открытому пламени.

ПНБС

Кабель применяют для подключения к сети различной аппаратуры, можно монтировать в банях и саунах, не боится ультрафиолета. В качестве изоляции применяется силикон.

SIHF

Гибкий провод с качественной силиконовой изоляций, всепогодный, жаростойкий – используется на самых разных производствах (цементные заводы, сталепрокатные, металлургия, стекольная промышленность и т.д.) Подходит для любых нагревательных и осветительных приборов. Устойчив к агрессивной среде и высокой влажности не боится морской воды. Требует при стационарном монтаже хорошей вентиляции.

Кабель ПРКС 660В 1х 6.0мм2

имеет изоляцию и оболочку из кремнийорганической резины, не содержащей галогены, не распространяет горение, имеет низкое дымо- газовыделение, экологически безопасен, что позволяет его использовать в пищевой, медицинской, косметической и многих других отраслях промышленности, в помещениях с повышенной влажностью и температурой, особо опасных помещениях.

Применение для монтажа электропроводки, бань, саун, подключения различных нагревательных установок, электропечей, термо-шкафов, сушилок, электро-грилей и др. устройств подверженных воздействию повышенных температур.

Расшифровка провода ПРКС:

П – Провод;
РК – Изоляция из кремнийорганической резины;
С – Соединительный;

Класс гибкости жилы

III , с радиусом изгиба 4 диаметра кабеля, в условиях пониженных температур не теряет своей пластичности, обеспечивая удобство монтажа.

По предварительным заявкам возможно исполнение ПРКС различного класса гибкости жилы, в маслобензостойком исполнении с температурой до +250°С. В условиях критической эксплуатации, когда температура и влажность окружающей среды может многократно изменяться в короткий промежуток времени, изоляция и оболочка провода не подвержена старению, не теряет электромеханических свойств.

Характеристики и условия эксплуатации провода ПРКС
Токопроводящая жила	Медная повышенной гибкости не ниже 4 класса
Условия работы	Без воздействия агрессивных сред и масел
Мощность подключаемых устройств	до 30 кВт
Сечение	от 0,5 до 150 кв. мм.
Число жил	от 2-х до 19-ти с расцветкой изоляции
Рабочая температура	от -50 до +180°С
Относительная влажность	до 98%
Срок службы провода РКГМ	не менее 8 лет с момента изготовления

Технические характеристики провода ПРКС
Число и номинальное сечени жил, мм2	Номинальный наружный диаметр	Номинальная толщина оболочки, мм	Номинальное сечение жилы при 380В, мм2	Ном. сеч. жилы при 660В, мм2
Номинальное напряжение
380В	660В
1*0,75	4,3	4,7	1,0	0,6	0,8
1*1,0	4,5	4,9	1,0	0,6	0,8
1*1,5	4,8	5,2	1,0	0,6	0,8
1*2,5	5,8	6,2	1,1	0,8	1,0
1*4,0	6,4	6,8	1,1	0,8	1,0
1*6,0	7,0	7,4	1,1	0,8	1,0
1*10,0	11,3	11,7	1,2	1,0	1,2
1*16,0	12,5	12,9	1,2	1,0	1,2
2*0,75	6,7	7,5	1,0	0,6	0,8
2*1,0	7,0	7,8	1,0	0,6	0,8
2*1,5	7,6	8,4	1,0	0,6	0,8
2*2,5	9,5	10,3	1,1	0,8	1,0
2*4,0	10,6	11,4	1,1	0,8	1,0
2*6,0	11,8	12,6	1,1	0,8	1,0
2*10,0	15,4	16,2	1,2	1,0	1,2
2*16,0	17,9	18,7	1,2	1,0	1,2
3*0,75	7,05	9,05	1,0	0,6	0,8
3*1,0	7,4	9,4	1,0	0,6	0,8
3*1,5	8,0	10,0	1,0	0,6	0,8
3*2,5	10,1	11,0	1,1	0,8	1,0
3*4,0	11,3	12,1	1,1	0,8	1,0
3*6,0	12,5	13,4	1,1	0,8	1,0
3*10,0	16,4	17,2	1,2	1,0	1,2
3*16,0	19,1	20,0	1,2	1,0	1,2
4*0,75	7,6	8,6	1,0	0,6	0,8
4*1,0	8,0	9,0	1,0	0,6	0,8
4*1,5	8,7	9,7	1,0	0,6	0,8
4*2,5	11,0	12.0	1,1	0,8	1,0
4*4,0	12,4	13,3	1,1	0,8	1,0
4*6,0	13,8	14,7	1,1	0,8	1,0
4*10,0	18,0	17,0	1,2	1,0	1,2
4*16,0	21,1	22,0	1,2	1,0	1,2
5*0,75	8,3	9,4	1,0	0,6	0,8
5*1,0	8,7	9,8	1,0	0,6	0,8
5*1,5	9,5	10,6	1,0	0,6	0,8
5*2,5	12,1	13,2	1,1	0,8	1,0
5*4,0	13,6	14,6	1,1	0,8	1,0
5*6,0	15,1	16,0	1,1	0,8	1,0
5*10,0	19,9	21,1	1,2	1,0	1,2
5*16,0	23,3	24,4	1,2	1,0	1,2

Нижнее предельное отклонение от номинальной толщины изоляции (0,1+0,1 bи) мм, где bи – номинальная толщина изоляции. Верхнее предельное отклонение не нормируется.

Нижнее предельное отклонение от номинальной толщины оболочки (0,1+0,15 bо) мм, где bо – номинальная толщина оболочки. Верхнее предельное отклонение не нормируется.

Верхнее предельное отклонение от номинального наружного диаметра провода 10%. Нижнее предельное отклонение не нормируется.
