Какое узо ставить — типа a или ac? почему ас не сработает в современной квартире?

Преимущества и недостатки СИП проводов

Главное преимущество СИП провода это наличие изоляции. Наличие изоляции исключает коррозию жил, а также замыкания при перехлесте, исключение незаконного отбора электроэнергии путем подключения к линии напрямую без нарушения изоляции и массу других понятных преимуществ.

Недостатки СИП проводов

Проектировщики выделяют недостатки СИП провода. Это:

  • масса одного метра провода больше, чем привычного алюминиевого, из-за чего требуется больше точек опоры;
  • более высокая стоимость по сравнению с проводами АС.

Рекомендации при работе с СИП-проводами: при прокладке и подвешивании исключить повреждение изоляции, при стыковке отдельных участков СИП-линий лучше использовать герметичные зажимы прокалывающего типа. Больше рекомендаций в ГОСТ Р 52373-2005 о «Самонесущих изолированных и защищенных проводах …» и ПУЭ пункты по СИП.

ehto.ru

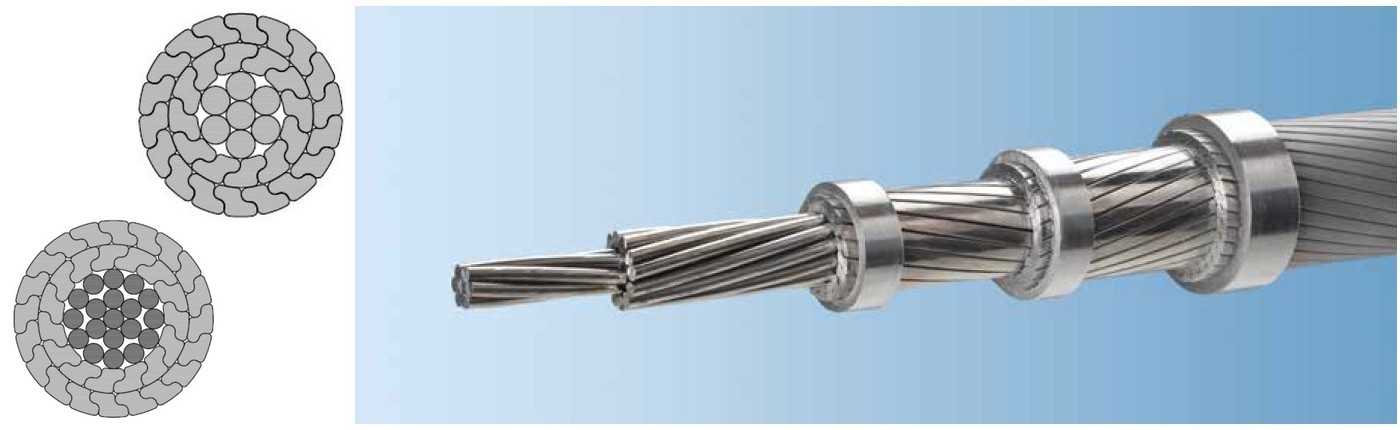

Высокотехнологичные провода АААС-Z и AACSRZ с Z-образными проволоками

В качестве 1-2 наружных слоев взамен круглых использованы проволоки Z-образного профиля, что дает возможность получить наружный слой практически идеально гладким. При этом достигается значительное уменьшение коэффициента аэродинамического сопротивления и более плотная компоновка. Опоры на линиях и сами провода типа Z испытывают меньшие механические напряжения по сравнению с традиционными проводами равного диаметра, что снижает риски выхода линии из строя при возникновении повышенных нагрузок в виде шквалистых ветров и гололедно-изморозевых отложений. Более компактная конструкция проводов типа Z позволяет увеличить эффективное сечение провода, а, значит, пропускную способность ВЛ.

Преимущества:

  •  увеличение пропускной способности существующих линий, решение проблемы перегрузок;
  •  снижение механических нагрузок от пляски проводов, прикладываемых к опорам ЛЭП;
  •  повышение коррозионной стойкости;
  •  снижение риска обрыва провода при частичном повреждении нескольких внешних проволок из-за внешних воздействий, в том числе в результате удара молнии;
  •  улучшенные механические свойства проводов, снижающие вероятность налипания снега и образования льда;
  •  снижение тепловых потерь;
  •  значительное снижение аэродинамического коэффициента;
  •  снижение уровня шума, следовательно, улучшение эксплуатационных показателей в населенных районах;
  •  снижение уровня усталости металла в проводе и, следовательно, увеличение жизненного цикла за счет самогашения колебаний;
  •  возможность использования при монтаже существующей арматуры.

ООО «Ламифил» производит провода типа Z усиленные высокопрочным стальным сердечником марки AACSRZ. При равной массе эти провода имеют прочность в 1,5 – 2 раза выше, чем у стандартных сталеалюминиевых проводов, и рекомендуются для больших переходов или для линий, которые подвергаются большим механическим нагрузкам (ветер, гололед).

Для проектов с акцентом на энергосбережение предлагаются провода высокой проводимости – марок AAAC-Z (ВП) и AACSRZ (ВП). Это аналоги европейских проводов UHC (ultra high conductivity), изготавливаемых из алюминиевой катанки повышенной проводимости. Данные решения позволяют на 5-9% снизить потери передаваемой электроэнергии. По оценкам европейских специалистов применение проводов UHC дает ежегодную экономию до 36 МВт на километр линии.

Имеются Заключения аттестационной комиссии (ЗАК) ПАО «Россети»:

  •  по проводам АААС-Z ― № IЗ-23/16 от 10.02.2016
  •  по проводам ААСSRZ ― № IЗ-24/16 от 10.02.2016



Стоимость АС

Стоимость кабеля в первую очередь зависит от количества материала, затраченного на его изготовление. Провод самого тонкого диаметра стоит дешевле. Для примера — цена кабеля сечением 16 мм2 составляет всего 12 Р/метр. Самые же толстые марки провода будут стоить в десятки раз дороже.

На цену влияет и тип торговли. Оптовая цена, как правило, существенно ниже. Поставщику выгодно иметь дело с большими объемами.

Главным достоинством провода АС является низкая стоимость Другое важное достоинство сталеалюминиевого провода — это его простота хранения. Кабель устойчив к большому разбросу температур окружающего воздуха и практически не подвержен влиянию влаги

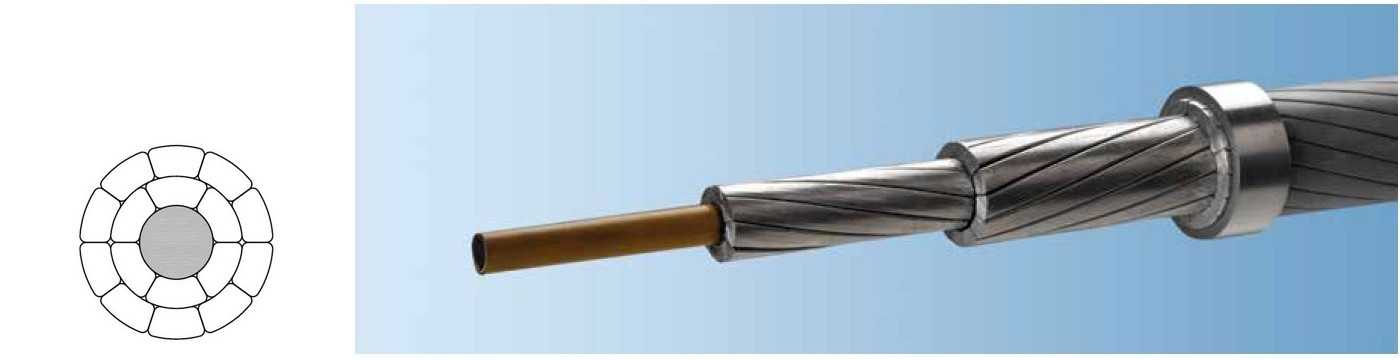

Провода ACCС с композитным сердечником

Провода нового поколения ACCC° с высокопрочным композитным сердечником из углеродного волокна и с токопроводящим слоем из отожженного алюминия позволяет значительно увеличить пропускную способность при реконструкции ВЛ, причем одновременно существенно сокращая потери.
Основные преимущества проводов марки ACCC°:

Провод ACCC° при замене провода АС равного диаметра позволяет увеличить пропускную способность линии в 2 раза.

Электрическое сопротивление провода ACCC° на 25-30% ниже, чем у традиционных проводов того же удельного веса; что позволяет сократить потери линии и связанные с ней выбросы в атмосферу на 20-30%, а также повысить передаваемую мощность при меньших затратах на производство энергии.

Обладая более высокой прочностью на разрыв (на 20-25%), эти провода имеют удельный вес на 50-60% меньше, чем у проводов со стальным сердечником аналогичного эффективного сечения.

При монтаже проводов ACCC° применяются стандартное оборудование, рекомендуется метод раскатки провода «под тяжением», а также использование блоков с увеличенными диаметрами и специальных зажимов во избежание излишнего перегибания провода. Арматура для проводов ACCC° должна быть рекомендована производителем провода.

Эффективность и экономичность данного решения подтверждена многократным использованием при модернизации старых и строительстве новых ВЛ в США, Европе, Южной Америке, Китае, Африке и Индонезии. На начало 2019 года в 50-ти странах мира с проводами ACCC° успешно работают ВЛ общей протяженностью более 65 000 км.

Имеется Заключение аттестационной комиссии (ЗАК) ПАО «Россети» по проводам ACCС — №42-12 от 13.07.2012

Наш завод имеет возможность производить не только инновационные провода, но и традиционные сталеалюминиевые провода марок АС, АСКС и АСКП по ГОСТ 839-80 по конкурентным ценам.

Особенности штробления разных видов поверхностей

Для бетонного перекрытия вполне подойдёт ударная дрель или углошлифовальная машина. Пользоваться штроборезом смысла нет, так как всё равно придётся подчищать за ним огрехи дрелью с насадкой.

Панельную стену лучше всего штробить болгаркой, так как в ней часто встречается арматура. Огрехи подчищаются перфоратором. Недопустимо диагональное штробление. Отверстия под розетки высверливаются при помощи 65 и 80 мм алмазной коронки.

Для кирпичной поверхности отлично подойдёт перфоратор или болгарка. Если в наличии имеется штроборез — прекрасно. Но перед его использованием надо удалить с поверхности даже небольшие остатки обоев, шурупы или гвозди, чтобы не засорить отверстие для пыли и не повредить диски.

Видео о том, как правильно штробить стены

Следует понимать, что для выполнения таких работ нужна определённая сноровка и опыт, но даже новичок сможет применить на практике описанные в статье методики и усовершенствовать их.

рмнт.ру

https://youtube.com/watch?v=JdFqDs6DLHQ

12.12.16

2.3.7. Выбор кабеля

В зависимости от скорости передачи и необходимой длины кабеля можно использовать либо специально спроектированный для интерфейса RS-485 кабель, либо практически любую пару проводов. Кабель, спроектированный специально для интерфейса RS-485, является витой парой с волновым сопротивлением 120 Ом.

Для хорошего подавления излучаемых и принимаемых помех важно большое количество витков на единицу длины кабеля, а также идентичность параметров всех проводов. При использовании неизолированных трансиверов интерфейса кроме сигнальных проводов в кабеле необходимо предусмотреть еще одну витую пару для соединения цепей заземления соединяемых интерфейсов

При наличии гальванической изоляции интерфейсов этого делать не нужно

При использовании неизолированных трансиверов интерфейса кроме сигнальных проводов в кабеле необходимо предусмотреть еще одну витую пару для соединения цепей заземления соединяемых интерфейсов. При наличии гальванической изоляции интерфейсов этого делать не нужно.

Кабели могут быть экранированными или нет. Без эксперимента очень трудно решить, нужен ли экран. Однако, учитывая, что стоимость экранированного кабеля не намного выше, лучше всегда использовать кабель с экраном.

Рис. 2.7. Зависимость допустимой длины кабеля от скорости передачи для интерфейса RS-485

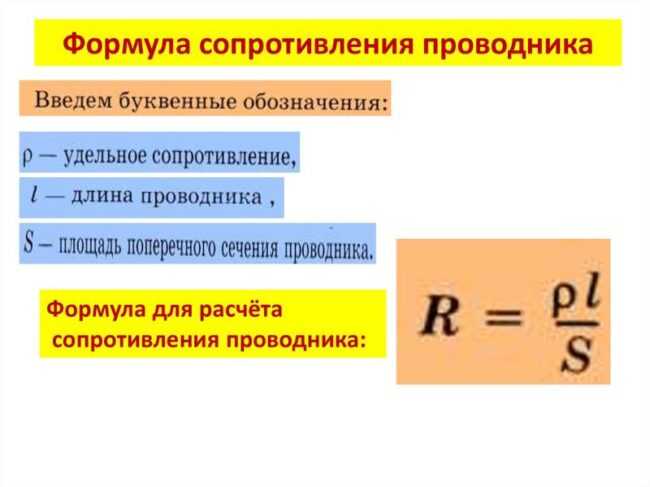

При низкой скорости передачи и на постоянном токе большую роль играет падение напряжения на омическом сопротивлении кабеля. Так, стандартный кабель для интерфейса RS-485 сечением 0,35 кв.мм имеет омическое сопротивление 48,5 * 2 = 97 Ом при длине 1 км. При терминальном резисторе 120 Ом кабель будет выполнять роль делителя напряжения с коэффициентом деления 0,55, т. е. напряжение на выходе кабеля будет примерно в 2 раза меньше, чем на его входе. Этим ограничивается допустимая длина кабеля при скорости передачи менее 100 кбит/с.

На более высоких частотах допустимая длина кабеля уменьшается с ростом частоты () и ограничивается потерями в кабеле и эффектом дрожания фронта импульсов. Потери складываются из падения напряжения на омическом сопротивлении проводников, которое на высоких частотах возрастает за счет вытеснения тока к поверхности (скин-эффект) и потерь в диэлектрике. К примеру, ослабление сигнала в кабеле Belden 9501PVC составляет 10 дБ (3,2 раза) на частоте 20 МГц и 0,4 дБ (на 4,7%) на частоте 100 кГц [] при длине кабеля 100 м.

Параметр дрожания фронта импульсов определяется с помощью «глазковой диаграммы» . На вход линии подается псевдослучайная двоичная последовательность импульсов, минимальная ширина которых соответствует заданной скорости передачи, к выходу подключается осциллограф. Если к моменту прихода очередного импульса переходный процесс, вызванный предыдущим импульсом, не успевает установиться, то «хвост» предыдущего импульса складывается с началом очередного, что приводит к сдвигу точки пересечения импульсами нулевого уровня на входе дифференциального приемника. Величина сдвига зависит от ширины импульсов и длительности паузы между ними. Поэтому, когда на вход линии подают псевдослучайную двоичную последовательность импульсов, то на осциллографе, подключенном к выходу линии, описанный сдвиг проявляется как размытость или дрожание фронтов импульсов, наложенных друг на друга. Это дрожание ограничивает возможность распознавания логических уровней и скорость передачи информации. Величина дрожания оценивается в процентах относительно ширины самого короткого импульса (см. ). Чем больше дрожание, тем труднее распознать сигнал и тем ниже достоверность передачи.

На показана зависимость допустимой длины кабеля от скорости передачи при скоростях более 100 кбит/с и использовании трансивера DS3695 фирмы National Semiconductor []. Зависимость построена для трех значений показателей качества передачи сигнала, которые оценивается величиной дрожания фронта импульса. Как видно, допустимая длина может быть увеличена при снижении требований к качеству передачи. Нижняя кривая на показана для случая, когда длительность фронта импульса после прохождения сигнала по линии увеличивается до 30% от ширины импульса. Увеличение длительности фронтов на конце линии — вторая причина, по которой длина линии не может быть больше указанной на .

Рис. 2.8. Зависимость допустимой длины кабеля от скорости передачи при скорости более 100 кбит/с

Пример из паспорта бытовой техники

То, какое УЗО ставить, A или AC, производители бытовой техники указывают в паспорте электроприбора.

В частности, такой пункт имеется в инструкции стиральной машины Bosch WHA222XYOE, где указывается, что данный бытовой прибор подключается к УЗО типа А.

Здесь же имеется разъяснение, что установка только такого аппарата соответствует требованиям нормативных документов.

Это связано с наличием в электросхеме стиральной машины выпрямителя и регулятора скорости вращения электродвигателя, а так же с более строгими требованиями к безопасности, действующими на территории Германии, где находится главный офис компании.

Аналогичные указания имеются в инструкциях многих других видов бытовых электроприборов.

Информация! Сведения о необходимом типе дифференциальной защиты находятся в инструкции в разделе «Подключение к электросети».

Вывод

На вопрос, какое УЗО ставить — A или AC, в ПУЭ и других нормативных документах однозначный ответ отсутствует. Несмотря на то, что этими правилами допускается установка более дешёвых устройств дифзащиты типа АС, там же отмечается, что приборы типа А больше соответствуют сетям с современными электроприборами.

Я рекомендую применять УЗО «типа А». Особенно если в щите выполняется схема подключения «одно УЗО – несколько автоматов». Кстати это также относится и к дифавтоматам (они тоже делятся по роду тока утечки, могут быть A или AC).

Кроме того, при выборе защитного устройства следует учесть, что между моделями УЗО типа A и AC разница в цене намного меньше, чем безопасность людей, поэтому следует учесть мнение изготовителей бытовой техники и защитных приборов и установить аппарат, обеспечивающий максимальную защиту.

Друзья очень прошу Вас чтобы не пропустить новые выпуски. Спасибо за лайк !

Строение кабеля

Устройство провода АС напоминает обычный тряпичный канат, но завитый из двух материалов. В середине имеется стальной трос. Он изготовлен из одной или нескольких тонких проволок. Задача стального троса — придать проводнику прочность, гибкость и устойчивость к растяжению. Он выполняет механическую, несущую функцию.

Строение неизолированного кабеля АС

Полученный проводник сочетает в себе достоинства используемых материалов:

  • прочность стали;
  • хорошую электрическую проводимость алюминия;
  • легкий вес полученного изделия.

Также на конечной массе кабеля сказывается и отсутствие внешнего слоя изоляции.

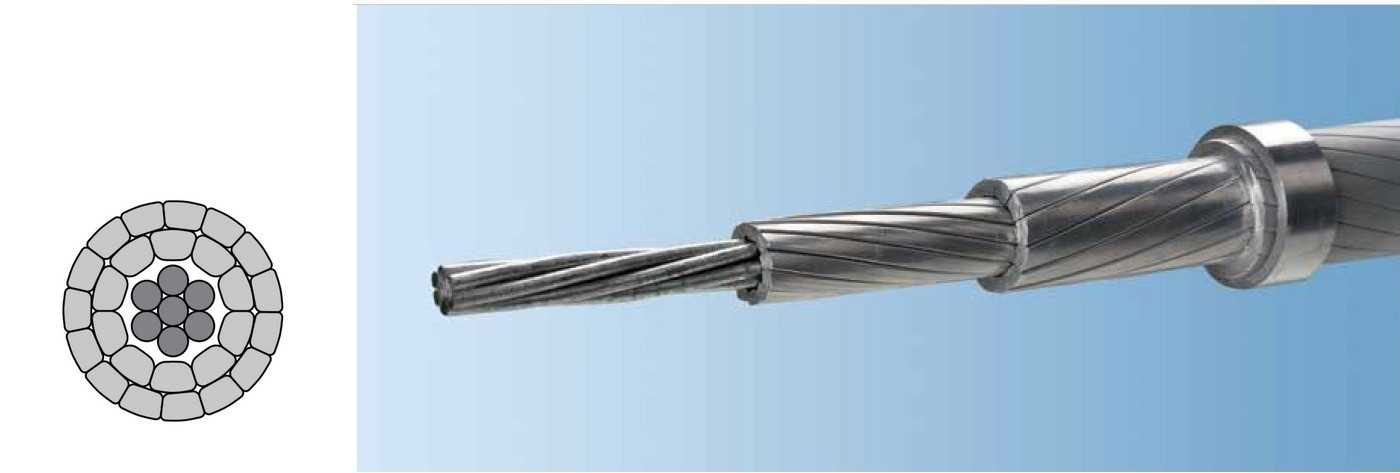

Термостойкие провода с зазором GZTACSR

Термостойкие усиленные провода с зазором (GAP провода) за счет своей высокой прочности обеспечивают значительное сокращение теплового провиса при различных условиях нагрузки и благодаря своей термостойкости позволяют существенно увеличить пропускную способность на существующих линиях без замены опор.

При производстве термостойких проводов применяются различные сплавы алюминия с цирконием (спецификации МЭК 62004). Это решение было разработано для сохранения стрелы провеса в пределах допустимых границ при повышенной рабочей температуре провода (до 230˚С или 310˚С при пиковой нагрузке) и позволяет эксплуатировать ВЛ при повышенном значении тока при пиковой загрузке энергосистемы (в течение ограниченного периода времени).

В конструкции проводов GZTACSR используется несколько слоев трапециевидных термостойких проволок с высоким заполнением, расположенных вокруг высокопрочного стального сердечника. Чтобы обеспечить свободу движения внешних проволок, вокруг сердечника оставлен зазор. Данный зазор, заполненный термостойкой смазкой, — неотъемлемая часть провода, которая обеспечивает ему особые характеристики.

При монтаже данного типа проводов следует учитывать повышенную рабочую температуру провода, поэтому необходимо использовать специальные термостойкие детали для линейной арматуры. Для обеспечения минимальной стрелы провеса провода при повышенных температурах требуется предварительная вытяжка провода при монтаже. Для этого сначала провод подвешивается в пролете ВЛ за сердечник, а после вытяжки выполняется монтаж зажимов (см. Руководство по монтажу).



Похожие документы

26 июля 2009 г.
Самонесущие изолированные провода 0,4 кВ для распределительных сетей Торсада
Данный тип проводов предназначен для передачи и распределения электрической энергии в сетях напряжением до 1 кВ.

1 июля 2009 г.
Фильтры гармоник для сетей низкого напряжения
Магистральные и распределительные сети предназначены для работы с синусоидальным напряжением и током детерминированной частоты. Однако при подключении нелинейных нагрузок таких, как тиристорные приводы, преобразователи частоты, сварочные аппараты, электродуговые сталеплавильные печи и др., генерируются высшие гармонические составляющие токов, что приводит к существенному снижению качества электроэнергии. Для устранения этой проблемы целесообразным является использование фильтров гармоник.

13 августа 2009 г.
Дроссель двигательный или сетевой
Дроссель двигательный или сетевой предназначен для ограничения скорости нарастания фронтов напряжения на двигателе и перенапряжений в кабеле и на двигателе, чтобы уменьшить радиоизлучение кабеля, при использовании его в качестве сетевого дросселя – для снижения уровня гармоник тока, для защиты преобразователя от кратковременных всплесков сетевого напряжения, увеличения коэффициента мощности.

30 июня 2009 г.
Активный фильтр MaxSine
Активные фильтры — новое поколение устройств компенсации реактивной мощности и фильтрации ВГС.

1 июля 2009 г.
Реле защиты по частоте и напряжению MiCOM P941-943
Терминалы защиты по частоте и напряжению MiCOM Р941-943 обеспечивают точное измерение частоты при её потере и восстановлении. Обширные функциональные возможности гарантируют оптимальное использование для выполнения АЧР, ЧАПВ и защиты генераторов от анормальных частотных режимов.

МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

6.1. Механизмы

Наименование Тип Марка К-во Примечание
Опрессовочный агрегат моторный прицепной УП-320 или ПО-100м 1 Изготовитель: Волжский

6.2. Инструменты, приспособления, материалы

Наименование Ед. измер. К-во Примечание
Матрицы к прессу компл. 1 Выбираются по типу прессуемого зажима и марки опрессовочного агрегата
Проволока мягкая вязальная м 1 на 1 зажим
Бензин (или другой растворитель) кг 0,8 то же
Ветошь кг 0,25 то же
Смазка ЗЭС (ТУ-38-101474-74) кг 0,5 то же

ПРИМЕЧАНИЕ

. В таблице не учтен ручной инструмент, а также бригадный инвентарь по технике безопасности, предусмотренный табелем средств малой механизации.

6.3. Эксплуатационные материалы

Наименование Норма на 1 час работы, кг (усреднено) Примечание
Бензин для опрессовочного агрегата 1,0 См. технико-экономические показатели на каждый зажим.

ЛИТЕРАТУРА

1. Алексеев Б.А. Оценка нагрузочной способности воздушных линий и методы её повышения // Энергоэксперт, 2010, № 4, с. 80-83.
2. Зарудский Г.К., Платонова И.А., Шведов Г.В., Кро-хин А.Ю. Инновационные провода для воздушных линий электропередачи. Часть 1 // КАБЕЛЬ-news, 2010, № 4, с. 66-68.
3. Алексеев Б.А. Повышение пропускной способности воздушных линий электропередачи и применение проводов новых марок // ЭЛЕКТРО, 2009, № 3, с. 45-50.
4. ГОСТ 839-80. Провода неизолированные для воздушных линий электропередачи. Технические условия. — М.: Изд-во стандартов, 1980.
5. Электротехнический справочник: в 4 томах, т.3. Производство, передача и распределение электрической энергии. — 8-е изд. — М.: Издательство МЭИ, 2002 (Раздел 50. Конструкции воздушных линий электропередачи).
6. Зарудский Г.К., Платонова И.А., Шведов Г.В., Кро-хин А.Ю. Инновационные провода для воздушных линий электропередачи. Часть 3 // КАБЕЛЬ-news, 2011, № 2, с. 52-54.
7. Френкель В. Высокотемпературные провода с малой стрелой провеса // Энергоэксперт, 2010, № 4, с. 66-68.
8. Щеглов Н. Современные подходы к совершенствованию и развитию воздушных линий электропередачи // Энерго-info, 2010, № 10, с. 66-69.
9. Кувшинов А. Инновационные конструкции для высоковольтных линий электропередачи // КАБЕЛЬ-news, 2012, № 2, с. 30-32.
10. Номенклатурный каталог завода «ЭМ-КАБЕЛЬ» // Материалы выставки Cabex 2012.
11. Соколов С. Провод конструкции GTACSR повышает пропускную способность ВЛ // Новости электротехники, 2005, № 5, с. 80-81.
12. Котов Р. Сравнение технологий производства композитных проводов // ЭЛЕКТРОЭНЕРГИЯ. Передача и распределение, 2013, № 1, с. 46-47.
13. Ермаков А. Передача энергии по высокотехнологичным проводам // ЭЛЕКТРОЭНЕРГИЯ. Передача и распределение, 2012, № 5, с. 54-55.
14. Кошиц И., Светиков Ю. Повышение надёжности проводов и грозотросов ЛЭП // КАБЕЛЬ-news, 2011, № 1, с. 56-65.
15. Шувалов М.Ю. Инновации кабельной промышленности в электроэнергетике // КАБЕЛЬ-news, 2012, № 4, с. 38-44.
16. Костиков И.С., Горожанин М.А. Эффективные решения в сфере передачи и распределения энергии // Энергоэксперт, 2010, № 5, с. 84-85.
17. Зарудский Г.К., Платонова И.А., Шведов Г.В., Крохин А.Ю. Инновационные провода для воздушных линий электропередачи. Часть 2 // КАБЕЛЬ-news, 2010, № 6-7, с. 48-51.
18. Группа компаний «Сим-Росс» — энергоэффективные провода для российской электроэнергетики // КАБЕЛЬ-news, 2012, № 4, с. 24-27.
19. Зуев Э.Н. Техника передачи электроэнергии: проблемы развития // КАБЕЛЬ-news, 2010, № 4, с. 40-52.
20. Непомнящий В.А. Оценка эффективности использования в электрических сетях проводов с повышенной пропускной способностью // Энергоэксперт, 2011, № 3, с. 38-44.
21. Справочник по проектированию электрических сетей // Под ред. Д.Л. Файбисовича. — 4-е изд. — М.: ЭНАС, 2012.

Подробнее о кабелях

Рассмотрим подробнее существующие марки кабелей из алюминия.

Кабель АВВГ

  1. Обладает двойным слоем изоляции.
  2. Выдерживает напряжение от 660 Вольт до 1000 Вольт при стандартном значении частоты.
  3. Сечения от двух с половиной до двухсот сорока квадратных миллиметров.
  4. От двух до четырёх жил.

Кабель АВБбШВ алюминиевый

  • Изоляционный слой ленточный, из поливинилхлорида на все жилы проводника. Есть шланг из поливинилхлорида поверх проводника.
  • От одной до пяти жил.
  • Сечение от двух с половиной до двухсот сорока квадратных миллиметров.
  •  При стандартном значении чистоты выдерживает от 600 до 10000 Вольт.

Может использоваться для ввода питающих проводников. Как и прошлую марку, его используют в зданиях и помещениях со сложными условиями, подверженных вероятности взрыва и пожара. Из-за большой изоляции защищён от механических повреждений.

Кабель АСБл алюминиевый

  • Изоляция из свинца, оснащён лентой из брони.
  •  От одной до четырёх жил.
  • Сечение от шестнадцати до почти тысячи квадратных миллиметров.
  • Работает при напряжении до 10000 Вольт при стандартном значении частоты.
  • Жилы выполнены как из одной, так и из множества проволок. Это влияет на гибкость кабеля.
  • Есть бумажная изоляция, покрыт электропроводящей бумагой.
  •   Есть оболочка из свинца, битумная подушка.

Кабель АПВПуг алюминиевый

  • Выдерживает напряжение от 600 до 10000 Вольт при стандартном значении частоты.
  • Броня выполнена из стали.
  • Слой изоляции из полиэтилена.
  • Обладает защитой от влажности.
  •  Можно использовать как для прокладки в земляных траншеях, так и в прокладке по воздуху.
  •  Жилы состоят из множества проволок.
  • Сечение достигает от пятидесяти до почти тысячи квадратных миллиметров.
  • Есть экран из меди с сечением от шестнадцати до тридцати пяти квадратных миллиметров.

Кабель ААБл

  1.  Может выдержать от 1000 до 10000 Вольт.
  2.  Жилы как из одной, так и из множества жил.
  3.  Полупроводящая бумага создаёт изоляционный слой.
  4.  Поверх покрыт оболочкой и бронёй из стали.
  5.   Напряжение можно понять из чисел, присоединённых к аббревиатуре. Числа указывают на допустимое количество киловольт.
  6.  Сечения от пятидесяти до двухсот сорока квадратных миллиметров.

Кабель ААШв

  • Изоляция из бумаги, кроме того, есть виниловый изоляционный слой.
  • Напряжение при стандартном значении частоты достигает до 10000 Вольт.
  • По маркировки можно понять, какой тип жил в проводнике. Проводники с большим количеством проволок имеют «м» в маркировке.
  • Не подвержен возгораниям, может защитить от пожара.
  • Если соединять в муфтах, воздушных зазоров не будет.
  •  Бумажный слой выполнен специальным вязким веществом. Он не вытекает и заполняет проводник.
  • Бумага экрана проводит электричество.
  •  От одной до четырёх жил.
  • Сечения от пятидесяти до почти тысячи квадратных миллиметров.

Сегодня многие эксперты прогнозируют, что проводники алюминиевые вернутся для активного использования в бытовой электрической проводке.

Это связано с тем, что производители стараются усовершенствовать кабели, чтобы сделать их более практичными и при этом проводники не теряли своих основных свойств.

Но другие специалисты говорят о том, что это лишь способы получить доходы от продукции, тогда как сами по себе свойства алюминиевых проводников не улучшаются. Единого мнения по этому поводу нет.

Теперь Вы знаете, где и для чего используются разные марки проводники алюминиевые. Выберете именно те кабели и провода, которые помогут наилучшим образом реализовать ваши эксплуатационные задачи!

Виды провода и технические характеристики

  • Медный провод производится из проволоки твердотянутой, имеет небольшое удельное сопротивление, наделен высокой механической прочностью. Превосходно противостоит воздействиям атмосферы (коррозии, химических примесей окружающей среды). Данные изделия обозначены маркой М, добавляется номинальное сечение кабеля. Например, если сечение 50мм2 то обозначается, как М50.Изделия дорогостоящие ввиду чего практически не применяются для создания ЛЭП;
  • Алюминиевый провод в отличие от медного намного меньше весит. Обладает большим удельным сопротивлением, но наименьшей механической устойчивостью. В основном данные изделия применяются в местной сети. Из за малой прочности продолжительное натяжение алюминиевого кабеля не допустимо. Во избежание провисания, для выполнения норм и правил монтажа ЛЭП производится уменьшение расстояний межу опорами (это увеличивает расходы строительства линии электропередач). Что бы увеличить надежность провода из алюминия производят многопроволочными, изготавливая из твердотянутых проволок. Данный вид материала не устойчив к влиянию вредных химических составляющих воздуха, при этом хорошо переносит неблагоприятные погодные условия. Как правило, в местах вблизи побережья либо рядом с крупными химическими комбинатами, используется для ЛЭП алюминиевый провод в основном марки АКП. Такие изделия имеют защиту от коррозии, изготавливаются с нейтральной смазкой на скрученной проволоке. На проводах стоит маркировка — А и показатель сечения изделия;
  • Стальной провод имеет высокую прочность. Удельное сопротивление гораздо выше, чем у алюминиевого кабеля, что зависит от уровня тока. Изделие производится однопроволочным и многопроволочным. Область применения – местные сети с величиной напряжения до 10кВ. У кабеля есть свой минус – неустойчивость к коррозии. Для придания стойкости изделия проходят процесс оцинковки. Производят многопроволочные стальные изделия — марки ПС и ПМС, что означает провод стальной, провод омедненный стальной;
  • Сталеалюминевый провод обладает таким же удельным сопротивление, что и алюминий. Его конструкция — стальная проволока внутри и алюминиевая снаружи. Стальная часть служит для увеличения надежности, прочности, а алюминий проводит ток. Существуют марки — АС, АСКС, АСКП. У каждой марки есть свои особенности и предназначение. Например, АСК кабель имеет стальной сердечник изолированный оболочкой. Буква П (АпСК) при маркировке обозначает повышенную прочность .Кабель АС имеет сердечник из стальной оцинкованной проволоки и повивов сверху из алюминия.
    Изделия разных марок изготавливаются с различным сечением относительно алюминиевой составляющей к сечению сердечника из стали. Область применения – строящиеся и реконструируемые линии в зоне, где толщина обледенение не выше 20 мм;
  • Провод из альдрея наделен практически одинаковым сопротивлением с алюминиевым, но есть отличительная характеристика — обладает высокой прочностью. Материал состоит их небольшой части железа и сплава алюминия. По устойчивости к коррозии сравним с алюминием. Минусом изделия является неустойчивость при вибрации.

Как подключить кабель СИП видео смотрите ниже:

Условия хранения

Хранить алюминиевые провода следует в бухтах. Допустимо складирование в сухих неотапливаемых помещениях. Бухта, на которую намотан проводник, представляет собой деревянный барабан. Для защиты кабеля он покрывается досками и тонколистовым железом. На барабане обязательно указывается тип провода, его первоначальная и текущая длина и срок хранения.

Важно! На воздухе алюминий за несколько секунд покрывается слоем тонкой оксидной пленки. Она выступает в роли защитного барьера и препятствует дальнейшему окислению металла. Пленка выдерживает агрессивную среду влажного воздуха и даже большинства кислот

Пленка выдерживает агрессивную среду влажного воздуха и даже большинства кислот.

Располагать бухты следует в вертикальном положении, так, чтобы отдельные кабели не наползали друг на друга и не собирались в кучу. Это позволит исключить их деформацию под собственным весом.

Хранение провода АС на деревянных барабанах

При перевозке бухта надежно фиксируется стальными лентами, тросами или синтетическими ремнями. Это необходимо, чтобы исключить ее перекатывание с места на место.

Подготовительный этап

Параллельные каналы, как правило, вырезают над полом или под потолком, а перпендикулярные проводят непосредственно к запланированным точкам подключения и выходам проводов. При этом надо расположить штробы так, чтобы новая проводка не пересеклась со старой. Глубину канала определяет толщина кабеля, но она не может быть меньше 3–4 см. Чтобы защитить помещение от пыли, завесьте двери старыми простынями, а вещи затяните плёнкой.

Важно! Старую проводку перед началом работ надо обесточить, а трубы водоснабжения перекрыть. Для поиска скрытой проводки используйте специальный детектор

Конструкция проводов марки АС

Номиналь-
ное сечение, мм2
Алюминиевая часть провода Стальной сердечник Число повивов Отношение сечения алюмини-
евой части провода к сечению стального сердечника
число прово-
лок
номиналь-
ный диаметр проволок, мм
число прово-
лок
номиналь-
ный диаметр проволок, мм
алюми-
ниевых прово-
лок
стальных проволок
10/1,8 6 1,50 1 1,50 1 6,00
16/2,7 6 1,85 1 1,85 1 6,00
25/4,2 6 2,30 1 2,30 1 6,00
35/6,2 6 2,80 1 2,80 1 6,00
50/8,0 6 3,20 1 3,20 1 6,00
70/11 6 3,80 1 3,80 1 6,00
70/72 18 2,20 19 2,20 1 2 0,95
95/16 6 4,50 1 4,50 1 6,00
95/141 24 2,20 37 2,20 1 3 0,65
120/19 26 2,40 7 1,85 2 1 6,25
120/27 30 2,20 7 2,20 2 1 4,29
150/19 24 2,80 7 1,85 2 1 7,85
150/24 26 2,70 7 2,10 2 1 6,14
150/34 30 2,50 7 2,50 2 1 4,29
185/24 24 3,15 7 2,10 2 1 7,71
185/29 26 2,98 7 2,30 2 1 6,24
185/43 30 2,80 7 2,80 2 1 4,29
185/128 54 2,10 37 2,10 2 3 1,46
205/27 24 3,30 7 2,20 2 1 7,71
240/32 24 3,60 7 2,40 2 1 7,71
240/39 26 3,40 7 2,65 2 1 6,11
240/56 30 3,20 7 3.20 2 1 4,29
300/39 24 4,00 7 2,65 2 1 7,81
300/48 26 3.80 7 2.95 2 1 6,16
300/66 30 3,50 19 2,10 2 2 4,39
300/67 30 3,50 7 3,50 2 1 4,29
300/204 54 2,65 37 2,65 2 3 1,46
330/30 48 2,98 7 2,30 3 1 11,55
330/43 54 2.80 7 2.80 3 1 7,71
400/18 42 3,40 7 1,85 3 1 20,27
400/22 76 2,57 7 2,00 4 1 17,93
400/51 51 3,05 7 3,05 3 1 7,71
400/64 26 4,37 7 3,40 2 1 6,14
400/93 30 4,15 19 2,50 2 2 4,35
450/56 54 3,20 7 3,20 3 1 7,71
500/26 42 3.90 7 2,20 3 1 18,86
500/27 76 2,84 7 2,20 4 1 18,09
500/64 54 3,40 7 3,40 3 1 7,71
500/204 90 2,65 37 2,65 3 3 2,43
500/36 54 3,40 61 2,65 2 4 1,46
550/71 54 3,60 7 3,60 3 1 7,71
600/72 54 3,70 19 2,20 3 2 8,04
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Раздольная энергия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
