Пуэ: правила устройства электроустановок

Меры защиты от прямого прикосновения

1.7.67. Основная изоляция токоведущих частей должна покрывать токоведущие части и выдерживать все возможные воздействия, которым она может подвергаться в процессе ее эксплуатации. Удаление изоляции должно быть возможно только путем ее разрушения. Лакокрасочные покрытия не являются изоляцией, защищающей от поражения электрическим током, за исключением случаев, специально оговоренных техническими условиями на конкретные изделия. При выполнении изоляции во время монтажа она должна быть испытана в соответствии с требованиями гл. 1.8.

В случаях, когда основная изоляция обеспечивается воздушным промежутком, защита от прямого прикосновения к токоведущим частям или приближения к ним на опасное расстояние, в том числе в электроустановках напряжением выше 1 кВ

, должна быть выполнена посредством оболочек, ограждений, барьеров или размещением вне зоны досягаемости.

1.7.68. Ограждения и оболочки в электроустановках напряжением до 1 кВ

должны иметь степень защиты не менее

IP 2X , за исключением случаев, когда большие зазоры необходимы для нормальной работы электрооборудования.

Ограждения и оболочки должны быть надежно закреплены и иметь достаточную механическую прочность.

Вход за ограждение или вскрытие оболочки должны быть возможны только при помощи специального ключа или инструмента либо после снятия напряжения с токоведущих частей. При невозможности соблюдения этих условий должны быть установлены промежуточные ограждения со степенью защиты не менее IP 2Х

, удаление которых также должно быть возможно только при помощи специального ключа или инструмента.

1.7.69. Барьеры предназначены для защиты от случайного прикосновения к токоведущим частям в электроустановках напряжением до 1 кВ

или приближения к ним на опасное расстояние в электроустановках напряжением выше 1

кВ , но не исключают преднамеренного прикосновения и приближения к токоведущим частям при обходе барьера. Для удаления барьеров не требуется применения ключа или инструмента, однако они должны быть закреплены так, чтобы их нельзя было снять непреднамеренно. Барьеры должны быть из изолирующего материала.

1.7.70. Размещение вне зоны досягаемости для защиты от прямого прикосновения к токоведущим частям в электроустановках напряжением до 1 кВ

или приближения к ним на опасное расстояние в электроустановках напряжением выше 1

кВ может быть применено при невозможности выполнения мер, указанных в 1.7.68-1.7.69, или их недостаточности. При этом расстояние между доступными одновременному прикосновению проводящими частями в электроустановках напряжением до 1

кВ должно быть не менее 2,5

м. Внутри зоны досягаемости не должно быть частей, имеющих разные потенциалы и доступных одновременному прикосновению.

В вертикальном направлении зона досягаемости в электроустановках напряжением до 1 кВ

должна составлять 2,5

м от поверхности, на которой находятся люди (рис. 1.7.6).

Указанные размеры даны без учета применения вспомогательных средств (например, инструмента, лестниц, длинных предметов).

1.7.71. Установка барьеров и размещение вне зоны досягаемости допускается только в помещениях, доступных квалифицированному персоналу.

1.7.72. В электропомещениях электроустановок напряжением до 1 кВ

не требуется защита от прямого прикосновения при одновременном выполнении следующих условий:

эти помещения отчетливо обозначены, и доступ в них возможен только с помощью ключа;

обеспечена возможность свободного выхода из помещения без ключа, даже если оно заперто на ключ снаружи;

минимальные размеры проходов обслуживания соответствуют гл. 4.1.

Рис. 1.7.6. Зона досягаемости в электроустановках до 1 кВ:

S

— поверхность, на которой может находиться человек;

В

— основание поверхности

S ;

— граница зоны досягаемости токоведущих частей рукой человека, находящегося на поверхности S

0,75; 1,25; 2,50 м

— расстояния от края поверхности

S до границы зоны досягаемости

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

• Беларуси,
• Гонконге,
• Казахстане,
• Сингапуре,
• Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

На для проводников и шин применяются красный и синий цвета.

Цвета шин и проводов на постоянном токе

Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

• Рабочий нуль (N) – синего цвета, иногда красный.
• Нулевой защитный проводник (PE) – желто-зеленого цвета.
• Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Правила Устройства Электроустановок ПЭУ редакция 7

• • Раздел 1. Общие правила

Скачать весь раздел одним архивом zip
Глава 1.1. Общая часть
Глава 1.2. Электроснабжение и электрические сети
Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны
Глава 1.4. Выбор электрических аппаратов и проводников по условиям короткого замыкания
Глава 1.5. Учет электроэнергии
Глава 1.6. Измерения электрических величин
Глава 1.7. Заземление и защитные меры электробезопасности
Глава 1.8. Нормы приемо-сдаточных испытаний
Глава 1.9. Изоляция электроустановок

• Раздел 2. Канализация электроэнергии

Скачать весь раздел одним архивом zip
Глава 2.1. Электропроводки
Глава 2.2. Токопроводы напряжением до 35 кВ
Глава 2.3. Кабельные линии напряжением до 220 кВ
Глава 2.4. Воздушные линии электропередачи напряжением до 1 кВ
Глава 2.5. Воздушные линии электропередачи напряжением выше 1 кВ

• Раздел 3. Защита и автоматика

Скачать весь раздел одним архивом zip
Глава 3.1. Защита электрических сетей напряжением до 1 кВ
Глава 3.2. Релейная защита
Глава 3.3. Автоматика и телемеханика
Глава 3.4. Вторичные цепи

• Раздел 4. Распределительные устройства и подстанции

Скачать весь раздел одним архивом zip
Глава 4.1. Распределительные устройства напряжением до 1 кВ переменного тока и до 1,5 кВ постоянного тока
Глава 4.2. Распределительные устройства и подстанции напряжением выше 1 кВ
Глава 4.3. Преобразовательные подстанции и установки
Глава 4.4. Аккумуляторные установки

• Раздел 5. Электросиловые установки

Скачать весь раздел одним архивом zip
Глава 5.1. Электромашинные помещения
Глава 5.2. Генераторы и синхронные компенсаторы
Глава 5.3. Электродвигатели и их коммутационные аппараты
Глава 5.4. Электрооборудование кранов
Глава 5.5. Электрооборудование лифтов
Глава 5.6. Конденсаторные установки

• Раздел 6. Электрическое освещение

Скачать весь раздел одним архивом zip
Глава 6.1. Общая часть
Глава 6.2. Внутреннее освещение
Глава 6.3. Наружное освещение
Глава 6.4. Световая реклама, знаки и иллюминация
Глава 6.5. Управление освещением
Глава 6.6. Осветительные приборы и электроустановочные устройства

• Раздел 7. Электрооборудование специальных установок

Скачать весь раздел одним архивом zip
Глава 7.1. Электроустановки жилых, общественных, административных и бытовых зданий
Глава 7.2. Электроустановки зрелищных предприятий, клубных учреждений и спортивных сооружений
Глава 7.3. Электроустановки во взрывоопасных зонах
Глава 7.4. Электроустановки в пожароопасных зонах
Глава 7.5. Электротермические установки
Глава 7.6. Электросварочные установки
Глава 7.7. Торфяные электроустановки
Глава 7.10. Электролизные установки и установки гальванических покрытий

• Дополнения

Скачать дополнения к ПЭУ 7

• Оглавление

Скачать оглавление ПЭУ 7

• Полное содержание Правил Устройства Электроустановок (ПУЭ) редакция 7 от 2002г.

Скачать ПЭУ 7 от 8 июля 2002 г. ПП N 204
НАЗАД

2.1.4

Электропроводки разделяются на следующие виды:

1. Открытая электропроводка — проложенная по поверхности
стен, потолков, по фермам и другим строительным элементам зданий и сооружений,
по опорам и т.п.

При открытой электропроводке применяются следующие способы
прокладки проводов и кабелей: непосредственно по поверхности стен, потолков и
т. п., на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких
металлических рукавах, на лотках, в электротехнических плинтусах и наличниках,
свободной подвеской и т. п.

Открытая электропроводка может быть стационарной,
передвижной и переносной.

2. Скрытая электропроводка — проложенная внутри
конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах,
перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под
съемным полом и т. п.

При скрытой электропроводке применяются следующие способы
прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах,
замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых
бороздах, под штукатуркой, а также замоноличиванием в строительные конструкции
при их изготовлении.

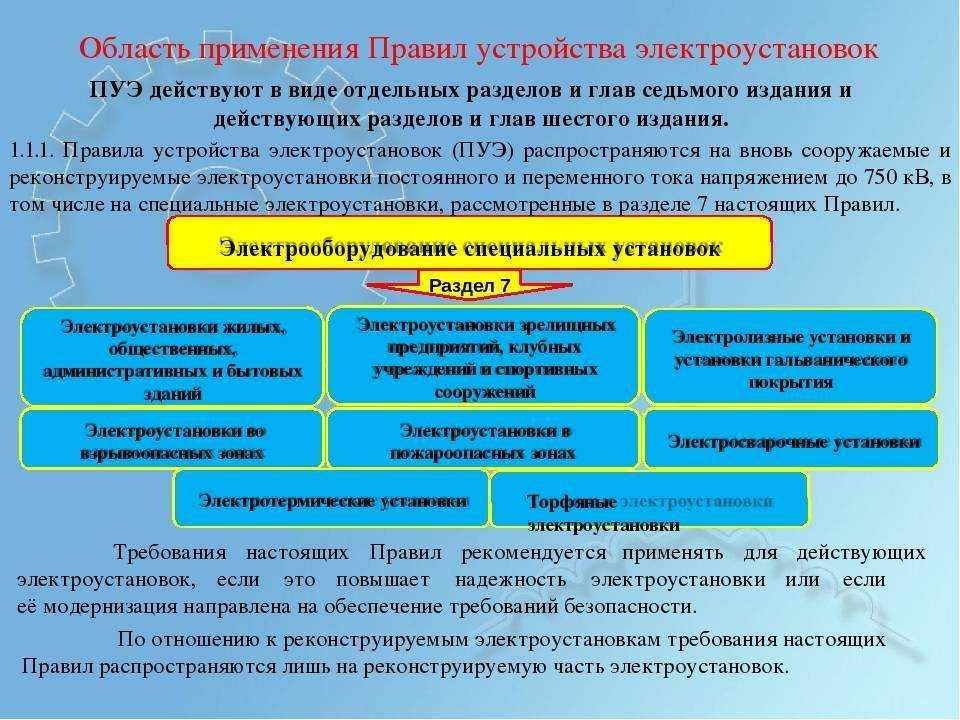

Что такое ПУЭ и его состав

Как было сказано выше, ПУЭ представляет собой сборник изданий, касающихся правил устройства электроустановок.

Состав ПУЭ следующий:

• Общие правила;
• Раздел «Электроэнергия»;
• Автоматика и защита;
• Подстанции и распределительные устройства;
• Пункт, касающийся обслуживания электросиловых установок;
• Всё про освещение в электрике;
• Раздел про специальное оборудование и электроустановки.

Существует также и ответственность за нарушение ПУЭ. В России оно карается административным штрафом, и даже заключение под стражу для юридических лиц. Ниже мы рассмотрим 5 основных правил ПУЭ.

Доп. услуги по электрике

• Электромонтажные работы в стиле ретро
• Современная электрика в стиле Модерн
• Проектирование электрики
• Электролаборатория
• Замер сопротивления изоляции
• Консультация электрика
• Установка и замена электросчетчика
• Установка столбов и опор ЛЭП
• Подключение электрического котла к сети
• Электрическое отопление дома
• Установка стабилизатора напряжения
• Установка электрического водонагревателя
• Заземление загородного дома
• Молниезащита
• Модульно-штыревое заземление
• Монтаж и прокладка СИП кабеля
• Монтаж тросовой электропроводки
• Соединение и удлинение электропроводки
• Штробление стен под электропроводку
• Проверка состояния электропроводки
• Электрика своими руками
• Монтаж и эксплуатация электрооборудования
• Замена лампочек …
• Поставка кабельной продукции
• Правила устройства электроустановок → ПУЭ

Третья категория электроснабжения потребителей

Третья категория электроснабжения потребителей включает в себя всех оставшихся потребителей, которые не вошли в первые две категории. Обычно это небольшие населенные пункты, городские учреждения, системы, перерыв в электроснабжении которых не влечет за собой последствий. Также к данной категории относят многоквартирные жилые дома, частный сектор, дачные и гаражные кооперативы.

Потребители третьей категории получают питание от одного источника питания. Перерыв в электроснабжении потребителей данной категории, как правило, не более суток – на время выполнения аварийно-восстановительных работ.

При разделении потребителей на категории учитывается множество факторов, оцениваются возможные риски, выбираются наиболее надежные и оптимальные варианты.

Порядок проведения работ в земле и воде

Не так уж редко возникает необходимость в прокладке электропроводки под землей или под водой. Коротко остановимся на особенностях выполнения электромонтажных работ в этих условиях.

Провода могут прокладываться в воде, например, при монтаже погружного насоса. В этом случае нужна пайка концовок проводов. Далее соединение обрабатывается изоляционным материалом (термоклеем), а поверх надевается термоусадка. При соблюдении технологии стык получится очень надежным и безопасным. Однако стоит допустить небрежность, и дело закончится коротким замыканием.

Читать также: Приборы для приготовления живой и мертвой воды

Проводка в земле защищается таким же образом, как описано выше, однако, чтобы получить безопасное соединение, можно использовать более продвинутую методику. Концы кабеля следует прижать клеммной колодкой, а герметичную распредкоробку залить силиконом. Подземную магистраль рекомендуется разместить в прочном коробе или трубе, чтобы предотвратить акты вредительства со стороны грызунов. Поврежденные концовки кабелей лучше всего стыковать при помощи муфт.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

• Итак:
• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять

Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

1. Итак:
2. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Наружные электропроводки

2.1.75. Незащищенные изолированные провода наружной электропроводки должны быть расположены или ограждены таким образом, чтобы они были недоступны для прикосновения с мест, где возможно частое пребывание людей (например, балкон, крыльцо).

От указанных мест эти провода, проложенные открыто по стенам, должны находиться на расстоянии не менее, м:

При горизонтальной прокладке:

• под балконом, крыльцом, а также над крышей промышленного здания — 2,5
• над окном — 0,5
• под балконом — 1,0
• под окном (от подоконника) — 1,0

При вертикальной прокладке до окна — 0,75

То же, но до балкона — 1,0

От земли — 2,75

При подвеске проводов на опорах около зданий расстояния от проводов до балконов и окон должны быть не менее 1,5 м при максимальном отклонении проводов.

Наружная электропроводка по крышам жилых, общественных зданий и зрелищных предприятий не допускается, за исключением вводов в здания (предприятия) и ответвлений к этим вводам (см. 2.1.79).

Незащищенные изолированные провода наружной электропроводки в отношении прикосновения следует рассматривать как неизолированные.

2.1.76. Расстояния от проводов, пересекающих пожарные проезды и пути для перевозки грузов, до поверхности земли (дороги) в проезжей части должны быть не менее 6 м, в непроезжей части — не менее 3,5 м.

2.1.77. Расстояния между проводами должно быть: при пролете до 6 м — не менее 0,1 м, при пролете более 6 м — не менее 0,15 м. Расстояния от проводов до стен и опорных конструкций должны быть не менее 50 мм.

2.1.78. Прокладка проводов и кабелей наружной электропроводки в трубах, коробах и гибких металлических рукавах должна выполняться в соответствии с требованиями, приведенными в 2.1.63–2.1.65, причем во всех случаях с уплотнением. Прокладка проводов в стальных трубах и коробах в земле вне зданий не допускается.

2.1.79. Вводы в здания рекомендуется выполнять через стены в изоляционных трубах таким образом, чтобы вода не могла скапливаться в проходе и проникать внутрь здания.

Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75 м (см. также 2.4.37 и 2.4.56).

Расстояние между проводами у изоляторов ввода, а также от проводов до выступающих частей здания (свесы крыши и т.п.) должно быть не менее 0,2 м.

Вводы допускается выполнять через крыши в стальных трубах. При этом расстояние по вертикали от проводов ответвления к вводу и от проводов ввода до крыши должно быть не менее 2,5 м.

Для зданий небольшой высоты (торговые павильоны, киоски, здания контейнерного типа, передвижные будки, фургоны и т.п.), на крышах которых исключено пребывание людей, расстояние в свету от проводов ответвлений к вводу и проводов ввода до крыши допускается принимать не менее 0,5 м. При этом расстояние от проводов до поверхности земли должно быть не менее 2,75 м.

2.1.1

Настоящая глава Правил распространяется на
электропроводки силовых, осветительных и вторичных цепей напряжением до 1 кВ
переменного и постоянного тока, выполняемые внутри зданий и сооружений, на
наружных их стенах, территориях предприятий, учреждений, микрорайонов, дворов,
приусадебных участков, на строительных площадках с применением изолированных
установочных проводов всех сечений, а также небронированных силовых кабелей с
резиновой или пластмассовой изоляцией в металлической, резиновой или
пластмассовой оболочке с сечением фазных жил до 16 мм (при сечении более 16 мм2 — см. гл. 2.3).

Линии, выполняемые неизолированными проводами внутри помещений,
должны отвечать требованиям, приведенным в гл. 2.2, вне зданий — в гл. 2.4.

Ответвления от ВЛ к вводам (см. 2.1.6 и 2.4.2), выполняемые
с применением изолированных или неизолированных проводов, должны сооружаться с
соблюдением требований гл. 2.4, а ответвления, выполняемые с применением
проводов (кабелей) на несущем тросе, — в соответствии с требованиями настоящей
главы.

Кабельные линии, проложенные непосредственно в земле,
должны отвечать требованиям, приведенным в гл. 2.3.

Дополнительные требования к электропроводкам приведены в
гл. 1.5, 3.4, 5.4, 5.5 и в разд. 7.
