Токопроводы напряжением выше 1 кВ
2.2.28. В производственных помещениях допускается применение токопроводов исполнения 1Р41 и выше, токопроводы должны быть расположены от уровня пола или площадки обслуживания на высоте не менее 2,5 м.
В производственных помещениях, посещаемых только квалифицированным обслуживающим персоналом (например, в технических этажах зданий и т. п.), высота установки токопроводов исполнения IP41 и выше не нормируется.
В электропомещениях допускается применение токопроводов любого исполнения. Высота установки от уровня пола или площадки обслуживания для токопроводов исполнения ниже IP41 — не менее 2,5 м; IP41 и выше — не нормируется.
2.2.29. На открытом воздухе могут применяться токопроводы всех исполнений (см. также 2.2.5 и 2.2.13).
2.2.30. При размещении токопроводов в туннелях и галереях должны быть выполнены требования 4.2.82, а также следующие требования:
1. Ширина коридоров обслуживания токопроводов, не имеющих оболочки (IP00), должна быть не менее: 1 м при одностороннем расположении и 1,2 м при двустороннем расположении. При длине токопровода более 150 м ширина коридора обслуживания как при одностороннем, так и при двустороннем обслуживании оборудования должна быть увеличена по сравнению с приведенной не менее чем на 0,2 м.
2. Высота ограждения токопроводов, не имеющих оболочки, от уровня пола должна быть не менее 1,7 м.
3. В начале и в конце токопровода, а также в промежуточных точках следует предусматривать стационарные заземляющие ножи или устройства для присоединения переносных заземлений. Число мест установки переносных заземлений должно выбираться таким, чтобы наведенное от соседних токопроводов при КЗ напряжение между двумя соседними точками установки заземлений не превышало 250 В.
2.2.31. В туннелях и галереях, где размещены токопроводы, должно быть выполнено освещение в соответствии с требованиями разд. 6. Освещение туннелей и галерей должно питаться от двух источников с чередованием присоединений ламп к обоим источникам.
Там, где прокладываются токопроводы без оболочек (IP00), осветительная арматура должна быть установлена так, чтобы было обеспечено безопасное ее обслуживание. В этом случае осветительная электропроводка в туннелях и галереях должна быть экранирована (кабели с металлической оболочкой, электропроводки в стальных трубах и др.).
2.2.32. При выполнении туннелей и галерей для токопроводов должны быть соблюдены следующие требования:
1. Сооружения должны выполняться из несгораемых материалов. Несущие строительные конструкции из железобетона должны иметь предел огнестойкости не менее 0,75 ч, а из стального проката — не менее 0,25 ч.
2. Вентиляция должна быть выполнена такой, чтобы разность температур входящего и выходящего воздуха при номинальной нагрузке не превышала 15°С. Вентиляционные отверстия должны быть закрыты жалюзи или сетками и защищены козырьками.
3. Внутреннее пространство туннелей и галерей не должно пересекаться какими-либо трубопроводами.
4. Туннели и галереи токопроводов должны быть оборудованы устройствами связи. Аппаратура средств связи и места ее установки должны определяться при конкретном проектировании.
Распределение взрывоопасных смесей по категориям и группам
|
Категория |
Группа |
Вещества, |
|
I |
Т1 |
Метан (рудничный)* |
|
IIA |
Т1 |
Аммиак, аллил хлоридный, ацетон, |
|
Т2 |
Алкилбензол, амилацетат, ангидрид |
|
|
IIА |
Т3 |
Бензины: А-66, А-72, А-76, |
|
IIА |
Т4 |
Ацетальдегид, альдегид |
|
Т5 |
— |
|
|
Т6 |
— |
|
|
IIВ |
Т1 |
Коксовый газ, синильная кислота |
|
Т2 |
Дивинил, 4,4-диметилдиоксан, |
|
|
IIВ |
Т3 |
Акролеин, винилтрихлорсилан, |
|
Т4 |
Дибутиловый эфир, диэтиловый эфир, |
|
|
Т5 |
— |
|
|
Т6 |
— |
|
|
IIС |
Т1 |
Водород, водяной газ, светильный |
|
Т2 |
Ацетилен, метилдихлорсилан |
|
|
Т3 |
Трихлорсилан |
|
|
Т4 |
— |
|
|
Т5 |
Сероуглерод |
|
|
Т6 |
— |
_____________
* Под рудничным метаном следует понимать рудничный газ, в котором кроме метана содержание газообразных углеводородов — гомологов метана С2-С5 — не более 0,1 объемной доли, а водорода впробах газов из шпуров сразу после бурения — не более 0,002 объемной доли общего объема горючих газов.
** В промышленном метане содержание водорода может составлять до 0,15 объемной доли.
Виды взрывозащиты, обеспечивающие различные уровни взрывозащиты, различаются средствами и мерами обеспечения взрывобезопасности, оговоренными в стандартах на соответствующие виды взрывозащиты.
7.3.34. Взрывозащищенное электрооборудование в зависимости от области применения подразделяется на две группы (табл. 7.3.5).
7.3.35. Электрооборудование группы II, имеющее виды взрывозащиты «взрывонепроницаемая оболочка» и (или)
«искробезопасная электрическая цепь», подразделяется на три подгруппы, соответствующие категориям взрывоопасных смесей согласно табл. 7.3.6.
7.3.36. Электрооборудование группы II в зависимости от значения предельной температуры подразделяется на шесть температурных классов, соответствующих группам взрывоопасных смесей (табл. 7.3.7).
Выбор сечений проводников по нагреву
1.3.2. Проводники любого назначения должны удовлетворять требованиям в отношении предельно допустимого нагрева с учетом не только нормальных, но и послеаварийных режимов, а также режимов в период ремонта и возможных неравномерностей распределения токов между линиями, секциями шин и т. п. При проверке на нагрев принимается получасовой максимум тока, наибольший из средних получасовых токов данного элемента сети.
1.3.3. При повторно-кратковременном и кратковременном режимах работы электроприемников (с общей длительностью цикла до 10 мин и длительностью рабочего периода не более 4 мин) в качестве расчетного тока для проверки сечения проводников по нагреву следует принимать ток, приведенный к длительному режиму. При этом:
1) для медных проводников сечением до 6 мм, а для алюминиевых проводников до 10 мм ток принимается как для установок с длительным режимом работы;
2) для медных проводников сечением более 6 мм, а для алюминиевых проводников более 10 мм ток определяется умножением допустимого длительного тока на коэффициентгде Tпе — выраженная в относительных единицах длительность рабочего периода (продолжительность включения по отношению к продолжительности цикла).
1.3.4. Для кратковременного режима работы с длительностью включения не более 4 мин и перерывами между включениями, достаточными для охлаждения проводников до температуры окружающей среды, наибольшие допустимые токи следует определять по нормам повторно — кратковременного режима (см. 1.3.3). При длительности включения более 4 мин, а также при перерывах недостаточной длительности между включениями наибольшие допустимые токи следует определять как для установок с длительным режимом работы.
1.3.5. Для кабелей напряжением до 10 кВ с бумажной пропитанной изоляцией, несущих нагрузки меньше номинальных, может допускаться кратковременная перегрузка, указанная в табл. 1.3.1.
1.3.6. На период ликвидации послеаварийного режима для кабелей с полиэтиленовой изоляцией допускается перегрузка до 10%, а для кабелей с поливинилхлоридной изоляцией до 15% номинальной на время максимумов нагрузки продолжительностью не более 6 ч в сутки в течение 5 сут., если нагрузка в остальные периоды времени этих суток не превышает номинальной.
На период ликвидации послеаварийного режима для кабелей напряжением до 10 кВ с бумажной изоляцией допускаются перегрузки в течение 5 сут. в пределах, указанных в табл. 1.3.2.

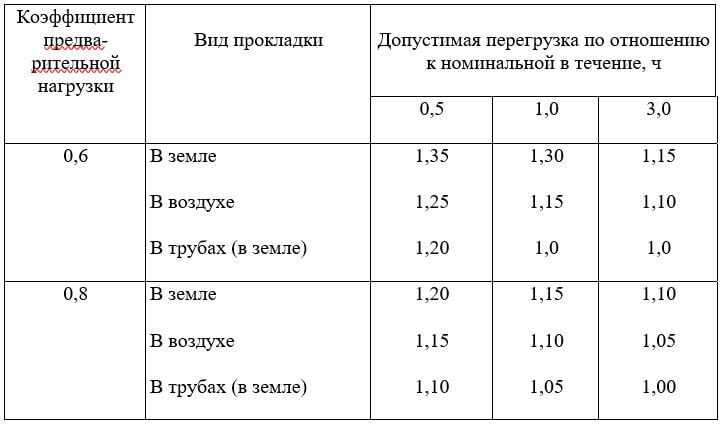

Таблица 1.3.1. Допустимая кратковременная перегрузка для кабелей напряжением до 10 кВ с бумажной пропитанной изоляцией
Таблица 1.3.2. Допустимая на период ликвидации послеаварийного режима перегрузка для кабелей напряжением до 10 кВ с бумажной изоляцией
Для кабельных линий, находящихся в эксплуатации более 15 лет, перегрузки должны быть понижены на 10%.
Перегрузка кабельных линий напряжением 20-35 кВ не допускается.
1.3.7. Требования к нормальным нагрузкам и послеаварийным перегрузкам относятся к кабелям и установленным на них соединительным и концевым муфтам и концевым заделкам.
1.3.8. Нулевые рабочие проводники в четырехпроводной системе трехфазного тока должны иметь проводимость не менее 50% проводимости фазных проводников; в необходимых случаях она должна быть увеличена до 100% проводимости фазных проводников.
1.3.9. При определении допустимых длительных токов для кабелей, неизолированных и изолированных проводов и шин, а также для жестких и гибких токопроводов, проложенных в среде, температура которой существенно отличается от приведенной в 1.3.12-1.3.15 и 1.3.22, следует применять коэффициенты, приведенные в табл. 1.3.3.
Таблица 1.3.3. Поправочные коэффициенты на токи для кабелей, неизолированных и изолированных проводов и шин в зависимости от температуры земли и воздуха
Допустимые длительные токи для проводов, шнуров и кабелей с резиновой или пластмассовой изоляцией
1.3.10. Допустимые длительные токи для проводов с резиновой или поливинилхлоридной изоляцией, шнуров с резиновой изоляцией и кабелей с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках приведены в табл. 1.3.4-1.3.11. Они приняты для температур: жил +65, окружающего воздуха +25 и земли + 15°С.
При определении количества проводов, прокладываемых в одной трубе (или жил многожильного проводника), нулевой рабочий проводник четырехпроводной системы трехфазного тока, а также заземляющие и нулевые защитные проводники в расчет не принимаются.
Данные, содержащиеся в табл. 1.3.4 и 1.3.5, следует применять независимо от количества труб и места их прокладки (в воздухе, перекрытиях, фундаментах).
Допустимые длительные токи для проводов и кабелей, проложенных в коробах, а также в лотках пучками, должны приниматься: для проводов — по табл. 1.3.4 и 1.3.5 как для проводов, проложенных в трубах, для кабелей — по табл. 1.3.6-1.3.8 как для кабелей, проложенных в воздухе. При количестве одновременно нагруженных проводов более четырех, проложенных в трубах, коробах, а также в лотках пучками, токи для проводов должны приниматься по табл. 1.3.4 и 1.3.5 как для проводов, проложенных открыто (в воздухе), с введением снижающих коэффициентов 0,68 для 5 и 6; 0,63 для 7-9 и 0,6 для 10-12 проводников.
Для проводов вторичных цепей снижающие коэффициенты не вводятся.

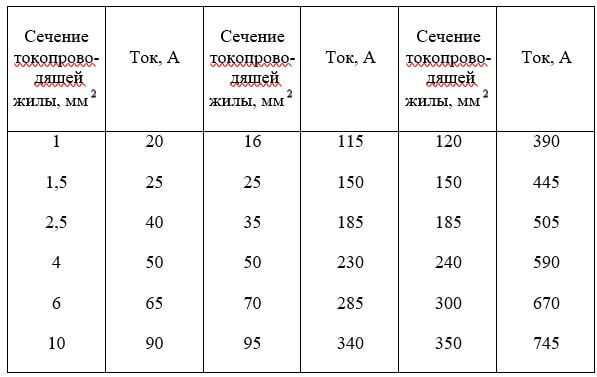

Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами
Таблица 1.3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами
Таблица 1.3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных

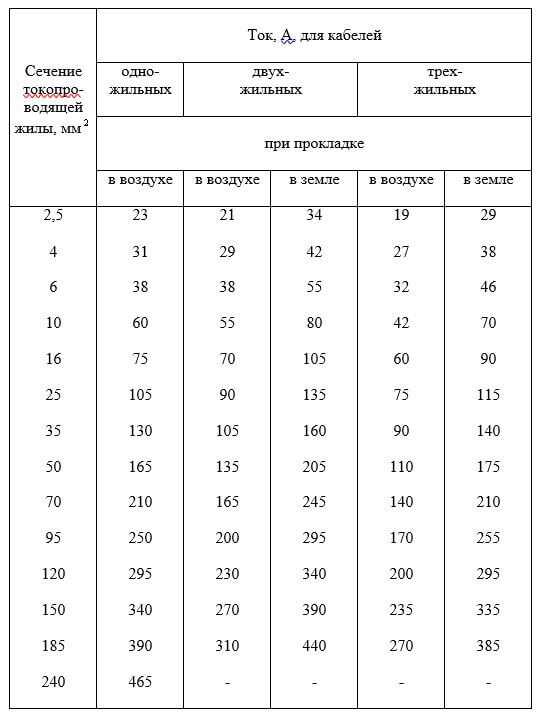

Таблица 1.3.7. Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных
Примечание. Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по табл. 1.3.7, как для трехжильных кабелей, но с коэффициентом 0,92.
Таблица 1.3.8. Допустимый длительный ток для переносных шланговых легких и средних шнуров, переносных шланговых тяжелых кабелей, шахтных гибких шланговых, прожекторных кабелей и переносных проводов с медными жилами
* Токи относятся к шнурам, проводам и кабелям с нулевой жилой и без нее.
Таблица 1.3.9. Допустимый длительный ток для переносных шланговых с медными жилами с резиновой изоляцией кабелей для торфопредприятий
* Токи относятся к кабелям с нулевой жилой и без нее.
Таблица 1.3.10. Допустимый длительный ток для шланговых с медными жилами с резиновой изоляцией кабелей для передвижных электроприемников
* Токи относятся к кабелям с нулевой жилой и без нее.
Таблица 1.3.11. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией для электрифицированного транспорта 1,3 и 4 кВ
Таблица 1.3.12. Снижающий коэффициент для проводов и кабелей, прокладываемых в коробах
1.3.11. Допустимые длительные токи для проводов, проложенных в лотках, при однорядной прокладке (не в пучках) следует принимать, как для проводов, проложенных в воздухе.
Допустимые длительные токи для проводов и кабелей, прокладываемых в коробах, следует принимать по табл. 1.3.4-1.3.7 как для одиночных проводов и кабелей, проложенных открыто (в воздухе), с применением снижающих коэффициентов, указанных в табл. 1.3.12.
При выборе снижающих коэффициентов контрольные и резервные провода и кабели не учитываются.
Электрика в жилых помещениях
- Электромонтаж в квартире
- Электрика в однокомнатной квартире
- Электрика в двухкомнатной квартире
- Электрика в трехкомнатной квартире
- Электрика в четырехкомнатной квартире
- Электромонтаж на даче
- Электромонтаж в частном доме
- Электромонтаж в загородном доме
- Электромонтаж в деревянном доме
- Электрика в доме из СИП панелей
- Электромонтаж в гараже
- Электромонтаж в коттедже
- Электромонтаж в таунхаусе
- Электрика в бане и сауне
- Электрика в бытовке
- Электрика в щитовом доме
- Электрика в брусовом доме
- Электрика в каменном и кирпичном доме
- Замена электрики в «Хрущевке»
- Замена электрики в «Сталинке»
- Замена электропроводки в панельном доме
- Временное электроснабжение
- Монтаж скрытой электропроводки
- Скрытая проводка в деревянном доме

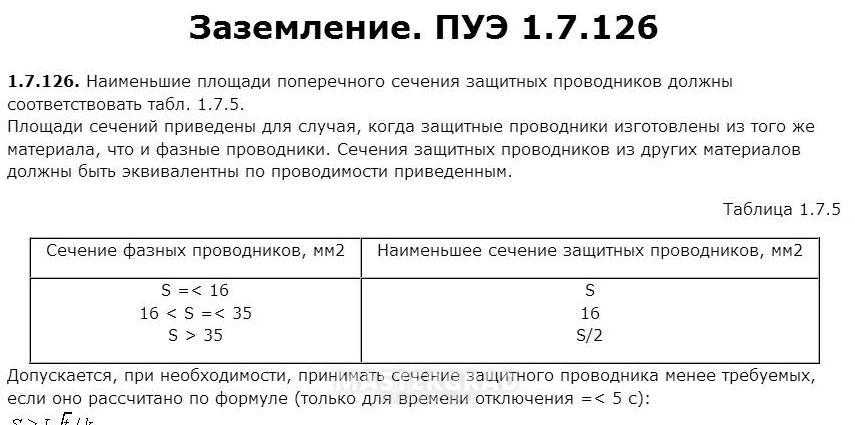

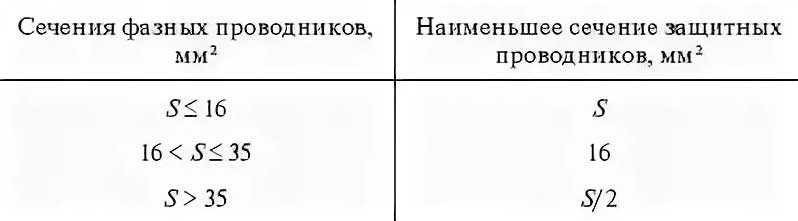

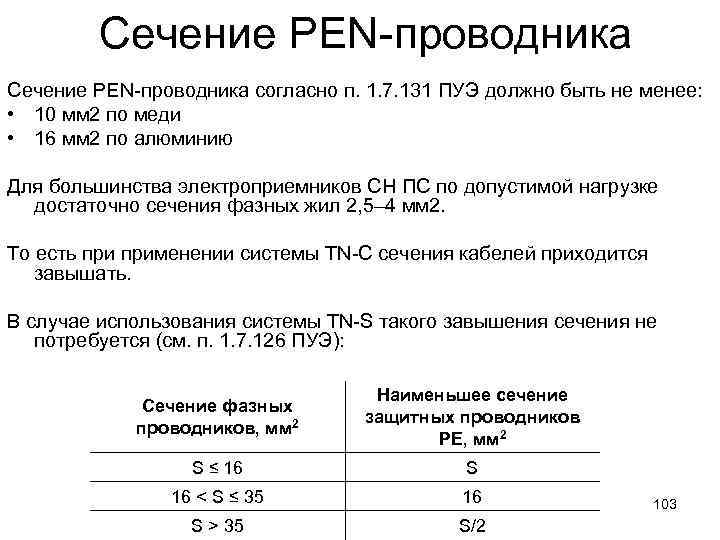

1.7.143
Места и способы присоединения заземляющих
проводников к протяженным естественным заземлителям (например, к трубопроводам)
должны быть выбраны такими, чтобы при разъединении заземлителей для ремонтных
работ ожидаемые напряжения прикосновения и расчетные значения сопротивления
заземляющего устройства не превышали безопасных значений.
Шунтирование водомеров, задвижек и т.п. следует выполнять
лри помощи проводника соответствующего сечения в зависимости от того,
используется ли он в качестве защитного проводника системы уравнивания
потенциалов, нулевого защитного проводника или защитного заземляющего
проводника.
7.1.88
К дополнительной системе уравнивания потенциалов
должны быть подключены все доступные прикосновению открытые проводящие части
стационарных электроустановок, сторонние проводящие части и нулевые защитные
проводники всего электрооборудования (в том числе штепсельных розеток).
Для ванных и душевых помещений дополнительная система
уравнивания потенциалов является обязательной и должна предусматривать, в том
числе, подключение сторонних проводящих частей, выходящих за пределы помещений.
Если отсутствует электрооборудование с подключенными к системе уравнивания
потенциалов нулевыми защитными проводниками, то систему уравнивания потенциалов
следует подключить к РЕ шине (зажиму) на вводе. Нагревательные элементы,
замоноличенные в пол, должны быть покрыты заземленной металлической сеткой или
заземленной металлической оболочкой, подсоединенными к системе уравнивания
потенциалов. В качестве дополнительной защиты для нагревательных элементов
рекомендуется использовать УЗО на ток до 30 мА.
Не допускается использовать для саун, ванных и душевых
помещений системы местного уравнивания потенциалов.
Проверка проводников по условиям короны и радипомех
1.3.33. При напряжении 35 кВ и выше проводники должны быть проверены по условиям образования короны с учетом среднегодовых значений плотности и температуры воздуха на высоте расположения данной электроустановки над уровнем моря, приведенного радиуса проводника, а также коэффициента негладкости проводников.
При этом наибольшая напряженность поля у поверхности любого из проводников, определенная при среднем эксплуатационном напряжении, должна быть не более 0,9 начальной напряженности электрического поля, соответствующей появлению общей короны.
Проверку следует проводить в соответствии с действующими руководящими указаниями.
Кроме того, для проводников необходима проверка по условиям допустимого уровня радиопомех от короны.
2.5.122
Крепление тросов на всех опорах ВЛ 220-750 кВ
должно быть выполнено при помощи изоляторов, шунтированных ИП размером не менее
40 мм.
На каждом анкерном участке длиной до 10 км тросы должны быть
заземлены в одной точке путем устройства специальных перемычек на анкерной
опоре. При большей длине анкерных пролетов количество точек заземления в
пролете выбирается таким, чтобы при наибольшем значении продольной
электродвижущей силы, наводимой в тросе при коротком замыкании (КЗ) на ВЛ, не
происходил пробой ИП.
Изолированное крепление троса рекомендуется выполнять
стеклянными подвесными изоляторами.
На подходах ВЛ 220-330 кВ к подстанциям на длине 1-3 км и
на подходах ВЛ 500-750 кВ на длине 3-5 км, если тросы не используются для
емкостного отбора, плавки гололеда или связи, их следует заземлять на каждой
опоре (см. также 2.5.192).
На ВЛ 150 кВ и ниже, если не предусмотрена плавка гололеда
или организация каналов высокочастотной связи на тросе, изолированное крепление
троса следует выполнять только на металлических и железобетонных анкерных
опорах.
На участках ВЛ с неизолированным креплением троса и током
КЗ на землю, превышающим 15 кА, а также на подходах к подстанциям заземление
троса должно быть выполнено с установкой перемычки, шунтирующей зажим.
При использовании тросов для устройства каналов
высокочастотной связи они изолируются от опор на всем протяжении каналов
высокочастотной связи и заземляются на подстанциях и усилительных пунктах через
высокочастотные заградители.
Количество изоляторов в поддерживающем тросовом креплении
должно быть не менее двух и определяться условиями обеспечения требуемой
надежности каналов высокочастотной связи. Количество изоляторов в натяжном
тросовом креплении следует принимать удвоенным по сравнению с количеством
изоляторов в поддерживающем тросовом креплении.
Изоляторы, на которых подвешен трос, должны быть
шунтированы искровым промежутком. Размер ИП выбирается минимально возможным по
следующим условиям:
1) разрядное напряжение ИП должно быть ниже разрядного
напряжения изолирующего тросового крепления не менее чем на 20%;
2) ИП не должен перекрываться при однофазном КЗ на землю на
других опорах;
3) при перекрытиях ИП от грозовых разрядов должно
происходить самопогасание дуги сопровождающего тока промышленной частоты.
На ВЛ 500-750 кВ для улучшения условий самопогасания дуги
сопровождающего тока промышленной частоты и снижения потерь электроэнергии
рекомендуется применять скрещивание тросов.
Если на тросах ВЛ предусмотрена плавка гололеда, то
изолированное крепление тросов выполняется по всему участку плавки. В одной
точке участка плавки тросы заземляются с помощью специальных перемычек.
Тросовые изоляторы шунтируются ИП, которые должны быть минимальными, выдерживающими
напряжение плавки и иметь разрядное напряжение меньше разрядного напряжения
тросовой гирлянды. Размер ИП должен обеспечивать самопогасание дуги
сопровождающего тока промышленной частоты при его перекрытии во время КЗ или
грозовых разрядов.
3.2.130
Отдельную панель защиты, предназначенную
специально для использования вместо выводимой на проверку защиты линии, следует
предусматривать при схемах электрических соединений, в которых отсутствует
обходной выключатель (например, четырехугольник, полуторная схема и т. п.);
такую отдельную панель защиты следует предусматривать для линий 220 кВ, не
имеющих отдельной основной защиты; для линий 330-500 кВ.
Допускается предусматривать отдельную панель защиты для
линий 110 кВ, не имеющих отдельной основной защиты, при схемах электрических
соединений «мостик» с выключателями в цепях линий и
«многоугольник», если при проверке защиты линии ликвидировать
повреждения на ней в соответствии с предъявляемыми требованиями более простыми
средствами технически невозможно.
2.5.284
Расстояния при пересечении, сближении и
параллельном следовании с надземными и наземными трубопроводами и канатными
дорогами должны быть не менее приведенных в табл.2.5.39*.
_______________
* Взаимное расположение трубопроводов, их зданий,
сооружений и наружных установок и ВЛ, входящих в состав трубопроводов,
определяется ведомственными нормами.
Расстояния по вертикали в нормальном режиме работы ВЛ
должны приниматься не менее значений, приведенных в табл.2.5.39:
при высшей температуре воздуха без учета нагрева проводов
электрическим током расстояния должны приниматься как для ВЛ 500 кВ и ниже;
при температуре воздуха по 2.5.17 без учета нагрева провода
электрическим током при предельно допустимых значениях интенсивности
электрической и магнитной составляющих электромагнитного поля — для ВЛ 750 кВ;
при расчетной линейной гололедной нагрузке по 2.5.55 и
температуре воздуха при гололеде — согласно 2.5.51.
В аварийном режиме расстояния проверяются для ВЛ с
проводами площадью сечения алюминиевой части менее 185 мм при среднегодовой температуре,
без гололеда и ветра; для ВЛ с проводами площадью сечения алюминиевой части 185
мм и более
проверка при обрыве провода не требуется.
Трасса ВЛ напряжением 110 кВ и выше при параллельном
следовании с техническими коридорами надземных и наземных магистральных
нефтепроводов и нефтепродуктопроводов должна проходить, как правило, на
местности с отметками рельефа выше отметок технических коридоров магистральных
нефтепроводов и нефтепродуктопроводов. В районах Западной Сибири и Крайнего
Севера* при параллельном следовании ВЛ 110 кВ и выше с техническими коридорами надземных
и наземных магистральных газопроводов, нефтепроводов, нефтепродуктопроводов и
аммиакопроводов расстояние от оси ВЛ до крайнего трубопровода должно быть не
менее 1000 м.
_______________
* Здесь и далее к районам Западной Сибири относятся
нефтегазодобывающие районы Тюменской и Томской областей и Ямало-Ненецкого и
Ханты-Мансийского округов и к районам Крайнего Севера — территория, включенная
в это понятие Постановлением Совета Министров СССР от 10.10.67.
Допустимые длительные токи для неизолированных проводов и шин
1.3.22. Допустимые длительные токи для неизолированных проводов и окрашенных шин приведены в табл. 1.3.29-1.3.35. Они приняты из расчета допустимой температуры их нагрева +70°С при температуре воздуха +25°С.
Для полых алюминиевых проводов марок ПА500 и ПА600 допустимый длительный ток следует принимать:
1.3.23. При расположении шин прямоугольного сечения плашмя токи, приведенные в табл. 1.3.33, должны быть уменьшены на 5% для шин с шириной полос до 60 мм и на 8% для шин с шириной полос более 60 мм.
1.3.24. При выборе шин больших сечений необходимо выбирать наиболее экономичные по условиям пропускной способности конструктивные решения, обеспечивающие наименьшие добавочные потери от поверхностного эффекта и эффекта близости и наилучшие условия охлаждения (уменьшение количества полос в пакете, рациональная конструкция пакета, применение профильных шин и т.п.).

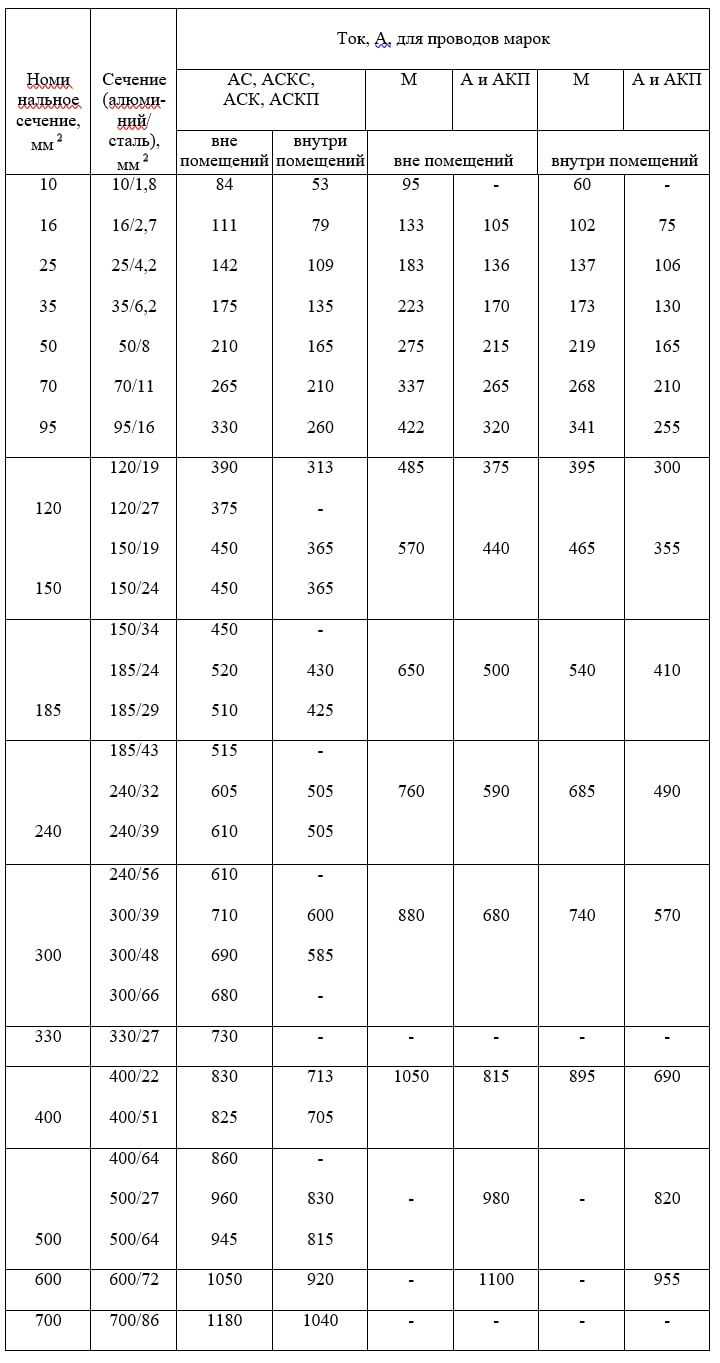

Таблица 1.3.29. Допустимый длительный ток для неизолированных проводов по ГОСТ 839-80
Таблица 1.3.30. Допустимый длительный ток для шин круглого и трубчатого сечений
* В числителе приведены нагрузки при переменном токе, в знаменателе — при постоянном.
Таблица 1.3.31. Допустимый длительный ток для шин прямоугольного сечения
* В числителе приведены значения переменного тока, в знаменателе — постоянного.
Таблица 1.3.32. Допустимый длительный ток для неизолированных бронзовых и сталебронзовых проводов
* Токи даны для бронзы с удельным сопротивлением ρ20=0,03 Ом•мм2/м.
Таблица 1.3.33. Допустимый длительный ток для неизолированных стальных проводов
Таблица 1.3.34. Допустимый длительный ток для четырехполосных шин с расположением полос но сторонам квадрата («полый пакет»)
Таблица 1.3.35. Допустимый длительный ток для шин коробчатого сечения

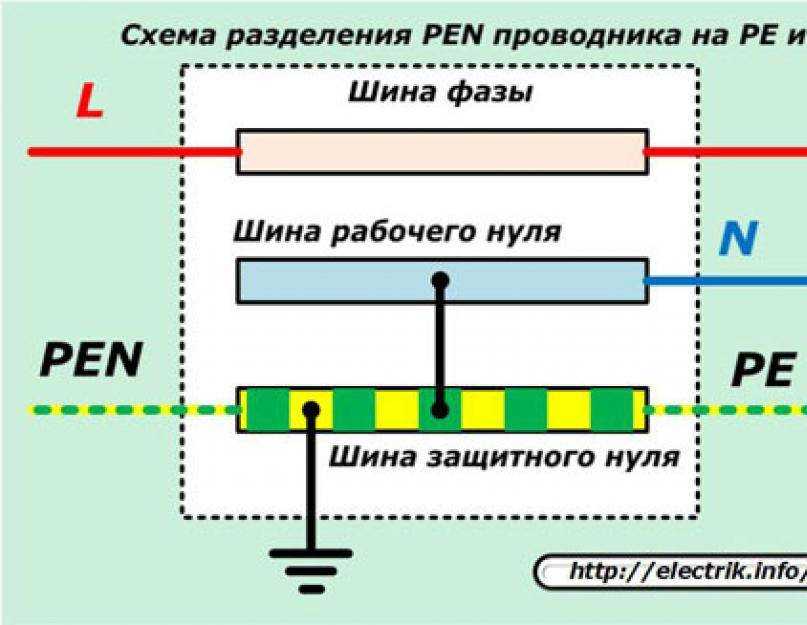

Вводные устройства, распределительные щиты, распределительные пункты, групповые щитки

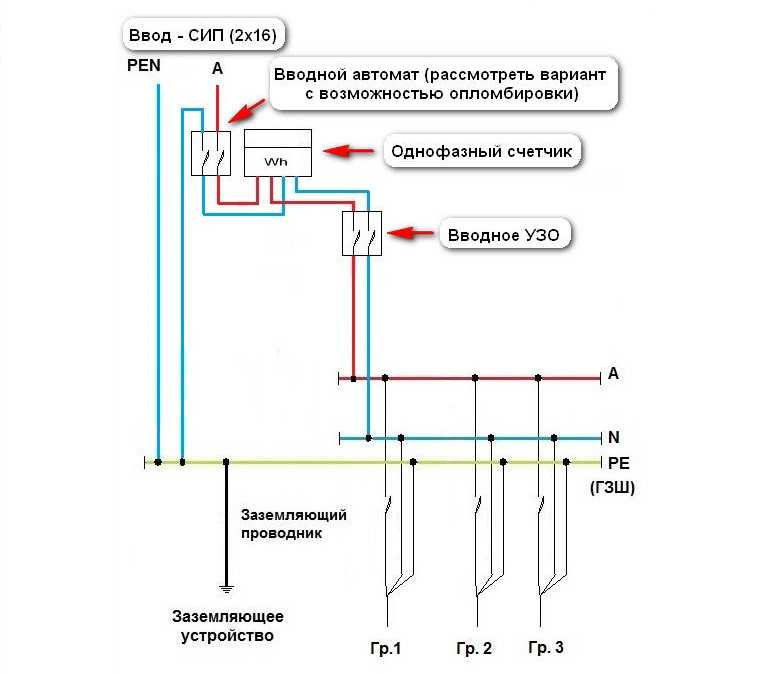

7.1.22. На вводе в здание должно быть установлено ВУ или ВРУ. В здании может устанавливаться одно или несколько ВУ или ВРУ.
При наличии в здании нескольких обособленных в хозяйственном отношении потребителей у каждого из них рекомендуется устанавливать самостоятельное ВУ или ВРУ.
От ВРУ допускается также питание потребителей, расположенных в других зданиях, при условии, что эти потребители связаны функционально.
При ответвлениях от ВЛ с расчетным током до 25 А ВУ или ВРУ на вводах в здание могут не устанавливаться, если расстояние от ответвления до группового щитка, выполняющего в этом случае функции ВУ, не более 3 м. Данный участок сети должен выполняться гибким медным кабелем с сечением жил не менее 4 мм2, не распространяющим горение, проложенным в стальной трубе, при этом должны быть выполнены требования по обеспечению надежного контактного соединения с проводами ответвления.
При воздушном вводе должны устанавливаться ограничители импульсных перенапряжений.
7.1.23. Перед вводами в здания не допускается устанавливать дополнительные кабельные ящики для разделения сферы обслуживания наружных питающих сетей и сетей внутри здания. Такое разделение должно быть выполнено во ВРУ или ГРЩ.
7.1.24. ВУ, ВРУ, ГРЩ должны иметь аппараты защиты на всех вводах питающих линий и на всех отходящих линиях.
7.1.25. На вводе питающих линий в ВУ, ВРУ, ГРЩ должны устанавливаться аппараты управления. На отходящих линиях аппараты управления могут быть установлены либо на каждой линии, либо быть общими для нескольких линий.
Автоматический выключатель следует рассматривать как аппарат защиты и управления.
7.1.26. Аппараты управления, независимо от их наличия в начале питающей линии, должны быть установлены на вводах питающих линий в торговых помещениях, коммунальных предприятиях, административных помещениях и т.п., а также в помещениях потребителей, обособленных в административно-хозяйственном отношении.
7.1.27. Этажный щиток должен устанавливаться на расстоянии не более 3 м по длине электропроводки от питающего стояка с учетом требований гл. 3.1.
7.1.28. ВУ, ВРУ, ГРЩ, как правило, следует устанавливать в электрощитовых помещениях, доступных только для обслуживающего персонала. В районах, подверженных затоплению, они должны устанавливаться выше уровня затопления.
ВУ, ВРУ, ГРЩ могут размещаться в помещениях, выделенных в эксплуатируемых сухих подвалах, при условии, что эти помещения доступны для обслуживающего персонала и отделены от других помещений перегородками с пределом огнестойкости не менее 0,75 ч.
При размещении ВУ, ВРУ, ГРЩ, распределительных пунктов и групповых щитков вне электрощитовых помещений они должны устанавливаться в удобных и доступных для обслуживания местах, в шкафах со степенью защиты оболочки не ниже IP31.
Расстояние от трубопроводов (водопровод, отопление, канализация, внутренние водостоки), газопроводов и газовых счетчиков до места установки должно быть не менее 1 м.
7.1.29. Электрощитовые помещения, а также ВУ, ВРУ, ГРЩ не допускается располагать под санузлами, ванными комнатами, душевыми, кухнями (кроме кухонь квартир), мойками, моечными и парильными помещениями бань и другими помещениями, связанными с мокрыми технологическими процессами, за исключением случаев, когда приняты специальные меры по надежной гидроизоляции, предотвращающие попадание влаги в помещения, где установлены распределительные устройства.
Трубопроводы (водопровод, отопление) прокладывать через электрощитовые помещения не рекомендуется.
Трубопроводы (водопровод, отопление), вентиляционные и прочие короба, прокладываемые через электрощитовые помещения, не должны иметь ответвлений в пределах помещения (за исключением ответвления к отопительному прибору самого щитового помещения), а также люков, задвижек, фланцев, вентилей и т.п.
Прокладка через эти помещения газо- и трубопроводов с горючими жидкостями, канализации и внутренних водостоков не допускается.
Двери электрощитовых помещений должны открываться наружу.
7.1.30. Помещения, в которых установлены ВРУ, ГРЩ, должны иметь естественную вентиляцию, электрическое освещение. Температура помещения не должна быть ниже +5 oС.
7.1.31. Электрические цепи в пределах ВУ, ВРУ, ГРЩ, распределительных пунктов, групповых щитков следует выполнять проводами с медными жилами.
ПРАВИЛА С ПРАВИЛАМИ СТЫКУЮТСЯ НЕ ПО ПРАВИЛАМ
| В последних номерах «Новостей электротехники» постоянно появляются вопросы по новой редакции первой главы Правил устройства электроустановок (ПУЭ). |
Виталий Хованский, начальник ЭТЛ ОАО «УЗЭМИК», г. Уфа |
В N 6(24) (с.91) Андрей Шлыков из «Газпрома» спрашивал: «Каким должно быть сопротивление заземляющего устройства повторного заземления электроустановки здания с системой TN, получающей питание по кабельной линии, а не по ВЛ (требования п. 1.7.103 ПУЭ являются более чем размытыми)»? Юрий Харечко отвечает: «Сопротивление заземляющего устройства электроустановки здания в рассматриваемом случае ПУЭ не нормируется. Поэтому любое его сопротивление будет соответствовать нормативным требованиям. Однако реальное заземляющее устройство должно иметь сопротивление, не превышающее, например, 15 или 30 Ом, как это предусмотрено п. 1.7.103 ПУЭ».
Хочется заметить, что при выполнении указанных рекомендаций (сопротивление заземляющего устройства может быть любым) в дальнейшем, при эксплуатации электроустановки, могут возникнуть проблемы.
Я имею в виду требования Правил технической эксплуатации электроустановок потребителей (ПТЭЭП), приложение 3.1, таблица 36, к заземляющему устройству электроустановок до 1000 В в сетях с глухозаземленной нейтралью: «Сопротивление заземляющего устройства должно быть не более 15, 30 и 60 Ом для электроустановок с напряжением 660/380, 380/220 и 220/127 В, а с учетом повторных заземлений нулевого провода должно быть не более 2, 4 и 8 Ом при линейных напряжениях соответственно 660, 380 и 220 В источника трехфазного тока и напряжениях 380, 220 и 127 В источника однофазного».
В дальнейшем, при проведении эксплуатационных испытаний этого же заземляющего устройства, будут руководствоваться требованиями и нормами не ПУЭ, а уже ПТЭЭП.
Отмечу, что расхождения новой редакции ПУЭ и новых ПТЭЭП на этом не заканчиваются. В ПУЭ новой редакции не нормируется кратность тока однофазного короткого замыкания к номинальному току автоматического выключателя или предохранителя. Нормируется время отключения АВ или предохранителя при возникновении КЗ (не более 0,4 с для напряжения 380/220 В). Данный параметр можно проверить только по времятоковым характеристикам защитного устройства, найдя время срабатывания АВ или предохранителя при измеренном с помощью приборов токе КЗ. Это довольно неудобно, так как теперь необходимо иметь справочники, в которых приводятся характеристики производимых автоматических выключателей и предохранителей, причем их ряд каждый год обновляется, всё чаще начинают применять импортные АВ и предохранители, для которых очень тяжело получить такие данные.
А в новой редакции ПТЭЭП требования к кратности тока однофазного КЗ к номинальному току предохранителя или АВ остаются без изменений.
Таким образом, проводя приемосдаточные испытания электрооборудования в соответствии с нормами ПУЭ, через некоторое время (при проведении эксплуатационных испытаний) придется руководствоваться совершенно другими нормами и требованиями. При этом действуют и те, и другие нормы. Подобные расхождения вызывают путаницу, неразбериху и усложняют работу как проектировщиков, так и испытателей.
Согласен с Юрием Харечко: в действующие нормативные документы необходимо внести изменения. Складывается впечатление, что разработка новых нормативных документов ведется слишком поспешно и документы получаются сырыми и недоработанными.

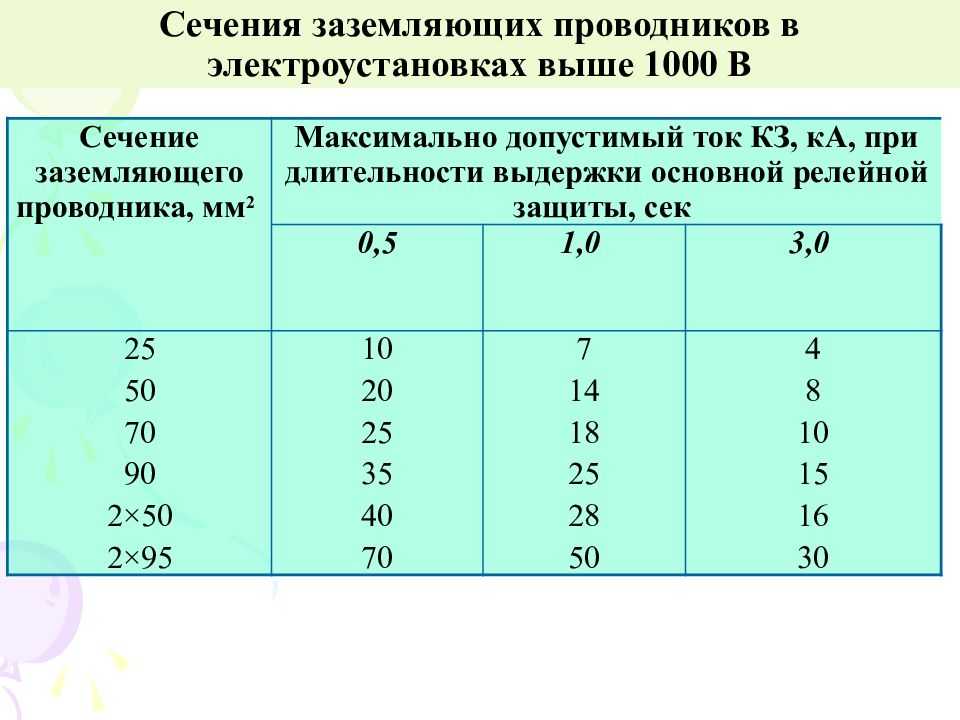

Выбор сечения по нагреву током короткого замыкания
Выбор термически стойкого сечения жил кабеля производят по значению установившегося тока КЗ и времени прохождения этого тока через кабель. Время определяется уставкой защиты, имеющей наибольшее время выдержки (в случае использования нескольких защит).
Определение сечения по термической стойкости производят по формуле
(4.3)
где — расчётный коэффициент, определяемый ограничением допустимой температуры нагрева жил кабеля (значения расчётного коэффициента, и допустимые предельные температуры нагрева кабелей при прохождении по ним тока КЗ приводятся в справочной литературе);- приведённое время действия тока К.З;- установившееся значение тока К.З.
В расчётах используют приведённое (фиктивное) время -промежуток времени, в течение которого установившийся ток К.З выделяет то же количество тепла, что и фактически проходящий ток К.З за действительное время К.З.
, где- приведённое время для периодической составляющей тока К.З;- приведённое время для апериодической составляющей тока К.З.
