Расчет предохранителя по току 12 вольт

Типы плавких предохранителей

По назначению и конструкции плавкие предохранители бывают следующих типов:

Вилочные (в основном применяются для защиты электропроводки и приборов в автомобилях);
С слаботочными вставками для защиты электроприборов с током потребления до 6 ампер;
Пробковые (устанавливаются в щитках жилых домов, рассчитаны на ток защиты до 63 ампер);
Ножевые (применяются в промышленности для защиты сетей при токе потребления до 1250 ампер);
Газогенерирующие;
Кварцевые.

Рассмотренная в статье технология ремонта предназначена для восстановления вилочных, со слаботочными вставками, пробковых и ножевого типа предохранителей.

Трубчатые плавкие предохранители

Предохранитель трубчатой конструкции представляет собой стеклянную или керамическую трубочку, закрытую с торцов металлическими колпачками, которые соединены между собой проволокой калиброванной по диаметру, проходящей внутри трубочки. Внешний вид трубчатых плавких предохранителей Вы видите на фотографии.

К колпачкам проволока приваривается точечной сваркой или припаивается припоем. В предохранителях, рассчитанных на очень большие токи, часто полость внутри трубочки заполняют кварцевым песком.

Автомобильные плавкие предохранители

Предохранители в автомобилях выходят из строя очень редко. Обычно только в случаях, когда отказывает оборудование. Чаще всего при перегорании лампочек у фар. Дело в том, что когда обрывается нить накаливания у лампочки, образуется Вольтова дуга, нить при этом сгорает и становится короче, сопротивление резко уменьшается и величина тока многократно увеличивается.

Бывает, плавкий предохранитель в автомобиле сгорает и при заклинивании стеклоочистителей. Реже при коротких замыканиях в электропроводке. На фотографии Вы видите широко применяемые автомобильные плавкие предохранители ножевого (вилочного) типа. Под каждым предохранителем приведен ток его защиты в амперах.

Перегоревший предохранитель в авто положено заменять предохранителем такого же номинала, но можно его и отремонтировать, заменив перегоревший в предохранителе провод медным соответствующего диаметра. Напряжение бортовой сети автомобиля значения не имеет. Главное – соответствие тока защиты. Если трудно определить номинал сгоревшего авто предохранителя, то можно воспользоваться цветовой маркировкой.

Самодельная плавкая встака из проводника ,выбор по сечению

Ни в коем случае нельзя принимать самостоятельное изготовление плавких вставок ЗА НОРМУ. Установку подобных изделий можно рассматривать как ВРЕМЕННУЮ МЕРУ.

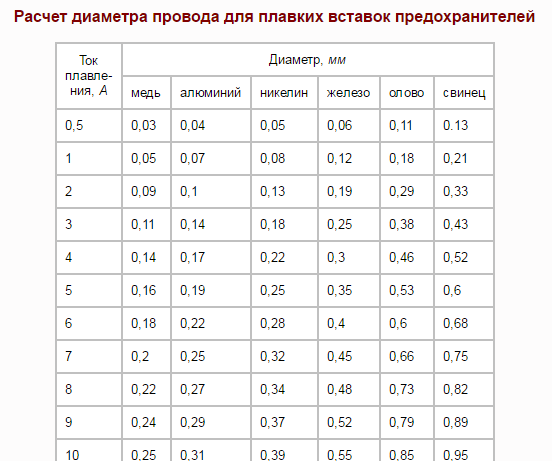

Диаметры МЕДНОГО провода для плавкой вставки предохранителя

Диаметр, мм	Ток , А	Диаметр, мм	Ток , А
Ø 0,05 мм	0,6 А	Ø 0,71 мм	47,8 А
Ø 0,063 мм	1,25 А	Ø 0,75 мм	52 А
Ø 0,071мм	1,5 А	Ø 0,8 мм	57,2 А
Ø 0,08 мм	1,8 А	Ø 0,85 мм	62,7 А
Ø 0,09 мм	2,1 А	Ø 0,9 мм	68,3 А
Ø 0,1 мм	2,5 А	Ø 0,95 мм	68,6 А
Ø 0,112 мм	3 А	Ø 1,0 мм	80 А
Ø 0,124 мм	3,5 А	Ø 1,06 мм	87,3 А
Ø 0,14 мм	4,2 А	Ø 1,12 мм	94,8 А
Ø 0,16 мм	5,1 А	Ø 1,18 мм	102,5 А
Ø 0,17 мм	5,6 А	Ø 1,25 мм	111,8 А
Ø 0,18 мм	6,1 А	Ø 1,32 мм	121,3 А
Ø 0,2 мм	7,1 А	Ø 1,4 мм	132,5 А
Ø 0,224 мм	8,4 А	Ø 1,45 мм	139,7 А
Ø 0,25 мм	10 А	Ø 1,50 мм	147 А
Ø 0,28 мм	11,8 А	Ø 1,6 мм	161,9 А
Ø 0,315 мм	14,1 А	Ø 1,7 мм	177,3 А
Ø 0,335 мм	15,5 А	Ø 1,8 мм	193,2 А
Ø 0,355 мм	16,9 А	Ø 1,9 мм	209,5 А
Ø 0,4 мм	20,2 А	Ø 2,0 мм	226,2 А
Ø 0,45 мм	24,1 А	Ø 2,12 мм	247 А
Ø 0,5 мм	28,2 А	Ø 2,24 мм	268,2 А
Ø 0,56 мм	33,5 А	Ø 2,36 мм	290 А
Ø 0,63 мм	40 А	Ø 2,5 мм	316,2 А
Ø 0,67 мм	43,7 А

Для ремонта предохранителей на ток защиты от 0.25 до 50А

Ток защиты предохранителя, Ампер	0,25	0.5	1.0	2.0	3.0	5.0	7.0	10.0	15.0	20.0	25.0	30.0	35.0	40.0	45.0	50.0
Диаметр проволочки, мм	Медной	0.01	0.02	0.04	0.07	0.10	0.18	0.20	0.25	0.32	0.39	0.46	0.52	0.58	0.63	0.68	0.73
Алюминиевой	—	—	0.07	0.10	0.14	0.19	0.25	0.30	0.40	0.48	0.56	0.64	0.70	0.77	0.83	0.89
Стальной	—	—	0.32	0.20	0.25	0.35	0.45	0.55	0.72	0.87	1.00	1.15	1.26	1.38	1.50	1.60
Оловянной	—	—	0.18	0.28	0.38	0.53	0.66	0.85	1.02	1.33	1.56	1.77	1.95	2.14	2.30	2.45

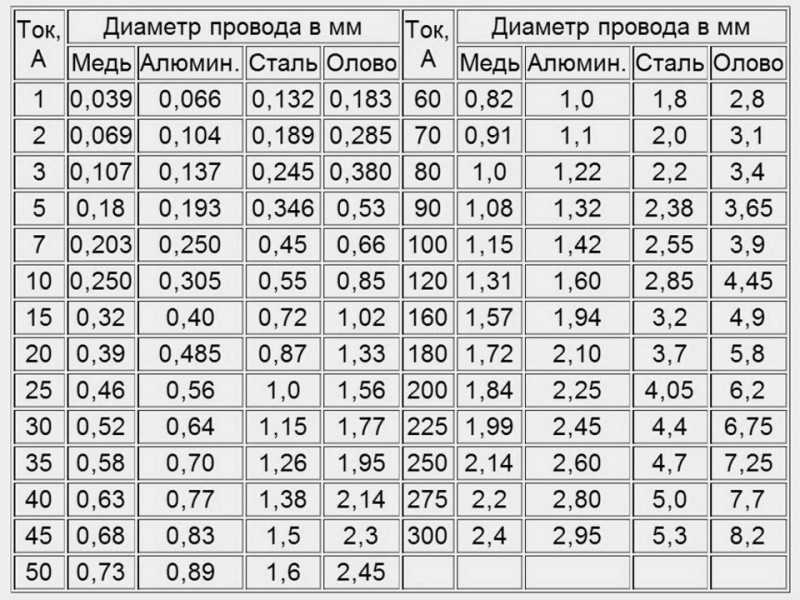

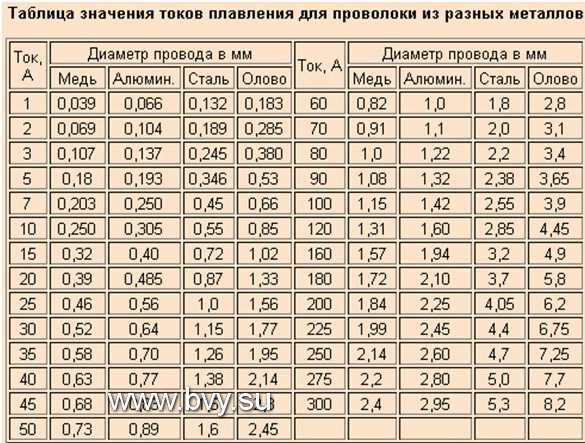

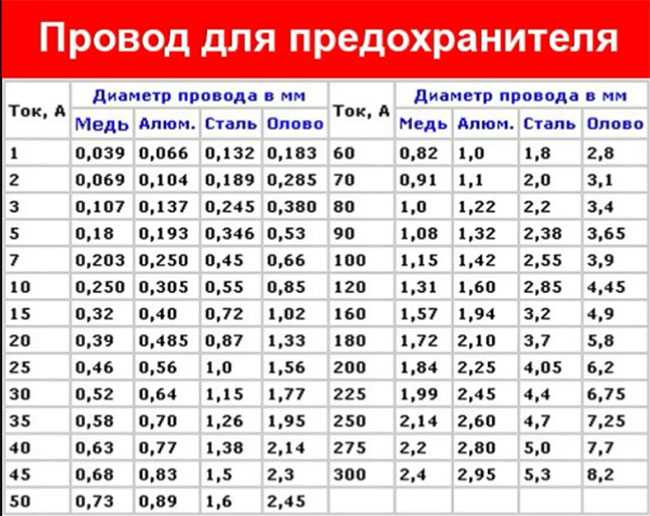

Для ремонта предохранителей на ток защиты от 60 до 300А

Ток защиты предохранителя, Ампер	60	70	80	90	100	120	160	180	200	225	250	275	300
Диаметр проволочки, мм	Медной	0.82	0.91	1.00	1.08	1.15	1.31	1.57	1.72	1.84	1.99	1.14	2.20	2.40
Алюминиевой	1.00	1.10	1.22	1.32	1.42	1.60	1.94	2.10	2.25	2.45	2.60	2.80	2.95
Стальной	1.80	2.00	2.20	2.38	2.55	2.85	3.20	3.70	4.05	4.40	4.70	5.0	5.30
Оловянной	2.80	3.10	3.40	3.65	3.90	4.45	4.90	5.80	6.20	6.75	7.25	7.70	8.20

Выбор диаметра проволоки и ремонт предохранителя

Ну, а теперь давайте перейдет к основному вопросу нашей статьи – выбору диаметра и непосредственно ремонту. Начнем с первого.

Выбор диаметра проводника

Диаметр проводника в предохранителях четко рассчитан. Если вы выполняете замену, то должны установить проводник такого же диаметра. Иначе ваш предохранитель не будет выполнять свою функцию по защите электрической сети.

Сделать это можно несколькими способами. Наиболее простой взять сечение провода для предохранителя, и таблица стандартных значений позволит осуществить вам выбор. Для этого достаточно измерить диаметр провода.

Диаметр провода можно измерить с помощью штангенциркуля или даже обычной линейки. Если диаметр проволоки для предохранителя слишком мал, то измерения можно произвести следующим образом. Проволоку наматываем на любой небольшой предмет – зажигалку, карандаш, ручку.

Желательно сделать 10-20 витков, для большей точности измерения. Витки делаем максимально плотными, для исключения пространства межу ними. Затем измеряем диаметр всех витков. Полученное значение делим на количество витков. Вот вам и диаметр провода для предохранителя.

Расчет предохранителя из медной проволоки можно произвести и для значений, не указанных в таблице. Для этого нам необходимо знать требуемый ток плавкой вставки и материал проволоки.

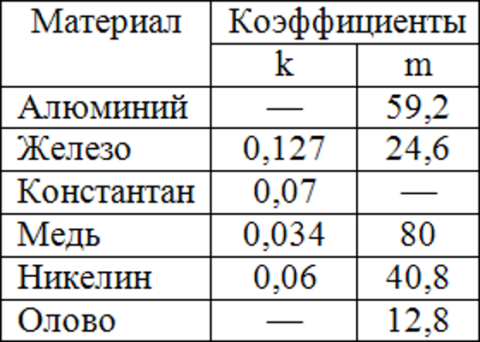

Для того чтобы вычислить диаметр медной проволоки для предохранителя до 7А, нам следует воспользоваться приведенной ниже формулой. В этой формуле d – рассчитываемый диаметр, Iпл – требуемый ток плавкой вставки, k – коэффициент учитывающий материал проволоки. Для меди он составляет 0,034.

Если вы хотите своими руками вычислить диаметр проволоки для вставки на номинал выше 7А, то вам следует воспользоваться формулой, приведенной ниже. В этой формуле m – коэффициент учитывающий материал проволоки. Для меди он равен 80.

Если толщина провода для предохранителя в результате расчета или выбора по таблице получилась таковой, какой нет в наличии. То можно добиться требуемого диаметра за счет соединения нескольких проволок разного сечения. Хотя этот вариант и несколько хуже.

Ремонт предохранителей

Установка вместо калиброванной плавкой вставки в предохранитель проволоки в простонародье называется установкой «жучка». Любой «жучек», согласно нормам ПУЭ, недопустим, так как не всегда способен качественно защитить электроустановку.

Тем не менее к такому способу ремонта предохранителей прибегают достаточно часто. Особенно когда под рукой нет запасного предохранителя.

Установка «жучка» вместо предохранителя зависит от его типа. Если это трубчатый предохранитель на большой номинальный ток, то такие изделия обычно имеют разборную конструкцию как на видео.

То есть, предохранитель можно раскрутить. Изъять перегоревшую плавкую вставку и вместо нее установить предохранитель из медного провода.
С изделиями меньших номиналов все немного сложнее. Обычно они изготавливаются неразборными, в связи с чем придётся повозиться.

Если перед вами трубчатый предохранитель стеклянного или керамического типа, то они обычно имеют металлические оконцовки. Для установки «жучка» их необходимо просверлить с двух сторон и в полученную полость вставить наш проводник. Отверстие вместе с проводником желательно затем запаять.
С ножевыми предохранителями выполнить ремонт своими руками несколько сложнее. Тут просверлить отверстие не получится, так как крепить провод необходимо к ножам, которые скрыты под корпусом. В этом случае сечение провода предохранителя на 10 А или другого номинала крепят непосредственно на ножи перед корпусом. А затем устанавливают предохранитель.

Именно, исходя из этих причин, наша инструкция не советует наматывать проволоку непосредственно на контакты-держатели предохранителей. Это же касается намотки провода поверху корпуса трубчатого предохранителя.

Отдельный вопрос — предохранители с наполнителем. Наполнитель необходим для более быстрого погасания электрической дуги. Обычно такие изделия имеют разборную конструкцию и для них необходима такая же толщина проволоки для предохранителя, как и для других трубчатых изделий. Песок же, который находится внутри изделия, сначала ссыпаем, а затем опять засыпаем в предохранитель.

Необходимость в предохранителе

Все, что питается от источника с малым внутренним сопротивлением, нуждается в предохранителе. Это может быть электроприбор, который подключается к розетке или питается от батареи, или который работает от генератора переменного тока в вашем автомобиле. Источник с низким импедансом способен обеспечить достаточный ток для плавления токопроводящих частей и возникновения пожара (рисунок ниже). Лаборатории страховых компаний были созданы для снижения вероятности возникновения пожара и, как следствие, предотвратить страховые выплаты. Предохранитель может защитить людей от короткого замыкания на корпус, а также защитить электроприбор от возгорания.

Переделка китайской гирлянды

О китайской продукции у большей части потребителей сложилось не очень хорошее мнение. Гирлянды также не выделяются на общем фоне товаров из Китая: некачественные соединения, слишком тонкие проводники, дешевые конструкционные материалы. В результате такие гирлянды (в том числе блоки их управления) часто выходят из строя.

Поломка любого из элементов схемы способна повлиять на функционирование гирлянды. К примеру, нерабочий конденсатор становится причиной мерцания лампочек. Поломка тиристора влечет за собой отключение одного из каналов. Перегоревший диод, вышедший из строя диодный мост приводят к полной неработоспособности системы.

Испорченные детали нужно менять на новые. При отсутствии достаточных знаний в области электротехники или нежелании возиться с ремонтом, рекомендуется предельно простая, но действенная схема. Подключаем гирлянду напрямую с вилкой, а в один из проводников кабеля встраиваем стартер от люминесцентного светильника. Однако данная схема эффективна только для обычных лампочек. Что касается светодиодной гирлянды, ее работоспособность в таком случае будет восстановлена, но свет станет более тусклым.

Формула для расчета диаметра проволоки предохранителя по мощности электроприбора

Мощность часто указывают на этикетках, приклеенных на изделиях. Если на изделии указана потребляемая мощность, то можно рассчитать номинальный ток предохранителя по нижеприведенной формуле.

где: I nom – номинальный ток защиты предохранителя, А;; P max – максимальная мощность нагрузки, Вт;; U – напряжение питающей сети, В.

Но гораздо удобнее воспользоваться готовыми данными из таблиц

Обратите внимание, первая таблица служит для выбора номинала предохранителя изделий, питающихся от бытовой электросети 220 В, а вторая, для изделий, используемых в автомобилях с напряжением бортовой сети 12 В

Максимальная мощность потребления электроприбором, ватт (BA)	10	50	100	150	250	500	800	1000	1200	1600	2000	2500	3000	4000	6000	8000	10000
Номинал стандартного предохранителя, А	0,1	0,25	0,5	1,0	2,0	3,0	4,0	5,0	6,0	8,0	10,0	12,0	15,0	20,0	30,0	40,0	50,0

Рассмотрим на примере как выбирать предохранитель.
Телевизор перестал работать после грозы. Определено, что сгорел предохранитель. Номинал его не известен. На этикетке задней крышки написано, что потребляемая мощность составляет 120 Вт, бывает, что пишут и 120 ВА. Это обозначение одной и той же мощности, но по стандартам разных стран. По таблице получается, что для электроприборов с максимальной потребляемой мощностью 120 Вт (ближайшее значение 150 Вт) является предохранитель на 1 А.

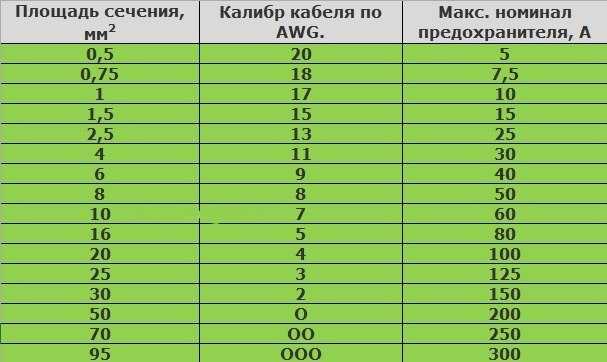

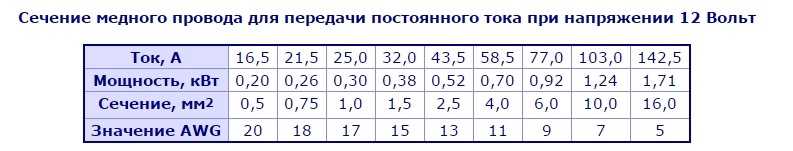

Методика подбора предохранителя для защиты бортовой электропроводки автомобиля ничем не отличается от выбора для бытовой электропроводки 220 В.

Цвет корпуса предохранителя	оранжевый	коричневый	красный	голубой	желтый	прозрачный	зеленый	фиолет	синий	черный
Мощность электроприбора, ватт (BA)	до 50	до 75	до 100	до 150	до 200	до 250	до 300	до 400	до 600	до 700
Номинал стандартного предохранителя, А	5,0	7,5	10,0	15,0	20,0	25,00	30,0	40,0	60,0	70,0

Если после двух замен предохранители каждый раз перегорали, значит, поврежден электроприбор и требуется уже его ремонт. Попытка установить предохранитель на больший ток может только нанести еще дополнительный вред изделию вплоть до неремонтопригодности.

Калькулятор для расчета тока предохранителя

Если в таблицах нет данных для Вашего случая, например, напряжение питания изделия составляет 24 В или 110 В, то можете самостоятельно с помощью приведенного ниже онлайн калькулятора выполнить расчет.

Онлайн калькулятор для определения тока предохранителя
Максимальная мощность нагрузки, Вт:
Напряжение питающей сети, В:

При расчете на калькуляторе Вы получите точное значение тока. Для надежной работы предохранителя необходимо, чтобы его номинал был не менее чем на 5% больше. Например, если получено расчетное значение тока 1 А, то нужно брать предохранитель большего ближайшего номинала из стандартного ряда, то есть 2 А.

Иногда попытки определить номинал предохранителя считыванием информации не получается. На электроприборе надписей нет, на предохранителе не читаемая маркировка. При наличии амперметра, и опыта работы с ним, то вынув предохранитель и подключив амперметр к контактам колодки, в котором был установлен предохранитель, можно измерять ток и тем самым определить его номинал.

Но тут есть подводный камень. Если предохранитель вышел из строя из-за неисправности электроприбора, то ток может быть намного больше, чем должен быть, в дополнение можно еще и вывести из строя измерительный прибор.

Группы предохранителей

Одним из средств защиты бытовой техники и оборудования, а также кабелей и проводов служат плавкие вставки или предохранители. Они обеспечивают надежную защиту от скачков напряжения в сети и коротких замыканий. Существуют различные конструкции и типы этих устройств, рассчитанные на любые токи.

До недавнего времени плавкие предохранители вставлялись в пробки и являлись единственной защитой квартиры или частного дома. В современных условиях их сменили более надежные защитные устройства многоразового использования – автоматические выключатели. Тем не менее, предохранители не потеряли своей актуальности и в настоящее время. Они устанавливаются в различные приборы и в автомобили, защищая приборы и электрооборудование от любых негативных последствий. Предохранители делятся на следующие основные группы:

Общего назначения
Быстродействующие
Защищающие полупроводниковые приборы
Для защиты трансформаторов
Низковольтные

Для того, чтобы произвести правильные расчеты, и определить, какие нужны плавкие вставки, рекомендуется учитывать все основные параметры, от которых зависит характеристика предохранителя.

Основным показателем является номинальный ток, значение которого связано с геометрическими и теплофизическими параметрами. При этом, учитывается потеря мощности и превышение на выводах температурного режима. Общая величина тока для предохранителя зависит от номинального тока плавкой вставки. Величина номинального тока для основания определяется таким же показателем плавкой вставки, установленной в предохранителе.

Как определить номинал предохранителя по корпусу и на плате

Прежде чем поменять что-то испортившееся, необходимо понять, что же все-таки испортилось. В нашем случае перегорело. Надеяться здесь стоит только на надписи на самой плате или на предохранителе, ибо другие методы узнать какой же это был номинал предохранителя весьма зыбки и безосновательны. Ведь исправный предохранитель ничего и не покажет как нулевое сопротивление, а неисправный обрыв. При этом не отдавать же его на анализ в лабораторию, дабы узнать какой это был материал. Смотрим примеры обозначения предохранителей на плате и SMD элементов. Кстати, иногда вместо предохранителя могут использовать даже резистор.

Что же делать в случае поломки предохранителя?

Бытует мнение о том, что плавкая вставка — это элемент, не подлежащий ремонту. И единственный выход в том случае, если она перегорела — замена

Причем очень важно правильно подобрать новый предохранитель с сохранением его номинала, то есть предельно допустимого тока — иначе перегорит уже не он, а весь прибор. Если определить номинал по сгоревшему изделию не удается, тогда выбирать его надо на основании мощности прибора, которая, как правило, указывается на его корпусе или на этикетке. Для того чтобы рассчитать ток, можно воспользоваться формулой:

Для того чтобы рассчитать ток, можно воспользоваться формулой:

Inom=PmaxU , где

I nom

— номинал предохранителя, измеряемый в амперах (А);

P max

— максимальная мощность прибора, измеряемая в ваттах (Вт);

— напряжение в электрической сети, откуда происходит питание, в вольтах (В).

Другой способ определить требуемый номинал вставки — посмотреть его в специальной таблице, где указывается, какой стандартный предохранитель используется для той или иной максимальной мощности прибора:

10 Вт — 0,1 А
50 Вт — 0,25 А
100 Вт — 0,5 А
150 Вт — 1 А
250 Вт — 2 А
500 Вт — 3 А
800 Вт — 4 А
1000 Вт — 5 А
1200 Вт — 6 А
1600 Вт — 8 А
2000 Вт — 10 А
2500 Вт — 12 А
3000 Вт — 15 А
4000 Вт — 20 А
6000 Вт — 30 А
8000 Вт — 40 А
10000 Вт — 50 А

Но во многих ситуациях заменить предохранитель на новый не получается. Например, когда перегорел плавкий элемент в автомобильной электрике, а вы находитесь далеко от магазинов, где можно купить замену. В этом случае стоит знать, что практически любой вышедший из строя предохранитель можно «реанимировать». Ведь в большинстве случаев единственное, что отличает рабочий элемент от нерабочего — это перегоревшая медная проволока. А ее всегда можно заменить, причем не меняя технических характеристик самого изделия. Главное условие — сохранение диаметра проволоки, тогда прибор будет работать, как прежде.

Как рассчитать диаметр провода для предохранителя?

В современных электроприборах повсюду встречаются предохранители, или если говорить «по научному» — плавкие вставки. Они обеспечивают защиту сети и собственно самого прибора от коротких замыканий или перегрузки. Конструкция плавких вставок самая разнообразная, как и размеры.

Номинальные токи и напряжения на которые выпускаются предохранители соответствуют стандартным значениям. От величины номинального напряжения предохранителя зависят его габаритные размеры, а именно длина, чем выше номинальное напряжение предохранителя тем больше расстояние между контактами.

Номинальный ток определяется сечением проволоки внутри предохранителя.

Хотя в более дорогих устройствах уже можно встретить и самовосстанавливающиеся электрические предохранители, большинство приборов по-прежнему оснащены обычными предохранителями.

Общие понятия, знакомство с предохранителями трубчатой конструкции

Наиболее распространенные предохранители это так называемые, трубчатые. Они представляют из себя керамическую или стеклянную трубку с металлическими контактами-чашками с торцов. Эти чашки соединены между собой проволокой, сечение которой, как уже говорилось, определяет номинальный ток предохранителя. Этот ток указывается на трубке или одной из контактных частей предохранителя. Например: F0,5A – это значит, что данный предохранитель рассчитан на ток 0,5 ампера.

На электрических принципиальных схемах предохранитель обозначается прямоугольником с проходящей через него прямой линией. Рядом с условным графическим обозначением указывается его позиционное обозначение, например F1 (F – fuse, предохранитель по-английски); и если это не загромождает схему — номинальный ток, например 100 mA.

Принцип работы предохранителя предельно прост. При протекании по проволоке, соединяющей контакты предохранителя, номинального тока, эта проволока разогревается до температуры около 70 ˚С. А вот при превышении тока, проволока разогревается сильнее, и при превышении температуры плавления – расплавляется, т.е. перегорает. Именно по этой причине предохранители еще называют – плавкими или плавкой вставкой. Чем выше ток, тем быстрее нагрев, тем быстрее происходит расплавление, а соответственно и перегорание предохранителя.

Таким образом все плавкие вставки работают на одном и том же принципе – превышение тока в цепи вызывает перегрев и расплавление проволоки внутри предохранителя и как следствие отключение этой цепи от источника питающей сети.

Существует две основных причины перегорания плавких вставок: броски напряжения питающей сети и возникшая неисправность внутри самого электроприбора.

Проверка предохранителя, индикатор неисправности предохранителя

Проверить плавкую вставку можно любой «прозвонкой» или тестером. Задача состоит в том, чтобы убедиться, что цепь предохранителя цела и способна проводить электрический ток.

Проверять предохранитель, во избежание поражения электрическим током, допускается только при отключенном электроприборе!

Кроме этого можно купить или самостоятельно изготовить индикатор перегорания предохранителя, который уведомит вас о том, что предохранитель перегорел.

Схема такого устройства чрезвычайно проста и представлена на следующем рисунке.

Индикатор не светится, если предохранитель исправен, и светится в случае его перегорания.

Индикатор не светится если нагрузка отключена.

Такой схемой очень удобно дополнять блоки питания собственного изготовления.

Немного изменив (упростив) схему можно получить индикатор перегорания предохранителя на неоновой лампе, хотя она и не так эффективно смотрится как светодиод.

Подбор предохранителя по номинальной мощности электроприбора

После проверки предохранителя и определения, что он вышел из строя, необходимо его заменить. А для этого надо узнать его номинал, чтобы выполнить правильную замену.

Если вам известна мощность потребляемая электроприбором, обычно она указывается на шильде прибора, вы можете самостоятельно рассчитать номинальный ток предохранителя по следующей формуле:

Iном = Рмакс / Uном

Номинальный ток (Ампер) равен частному от максимальной мощности (Ватт) электроприбора деленной на номинальное напряжение сети (Вольт).

Например, сгорел предохранитель в телевизоре, разобрать, что указано на корпусе предохранителя, его номинал, не представляется возможным, но на шильде телевизора указана мощность потребления 150 ВА.

Как выглядят и действуют предохранители из медной проволоки.

По своему внешнему виду предохранитель — это стеклянная или керамическая колба, внутри которой натянута медная калиброванная проволока. Она присоединяется к контактам элемента, расположенным в металлических колпачках, с помощью пайки или точечной сварки. Диаметр проволоки зависит от того тока, на который рассчитан предохранитель. Колба (трубка) изделия с большим номинальным током иногда заполняется кварцевым песком. Из-за своего внешнего вида такие предохранители получили название трубчатых.

Еще одним распространенным видом данного устройства являются автомобильные плавкие вставки ножевого типа. В зависимости от номинала тока они окрашиваются в разные цвета:

5 А — оранжевый;
7,5 А — коричневый;
10 А — красный;
15 А — голубой;
20 А — желтый;
25 А — бесцветный (прозрачный);
30 А — зеленый;
40 А — фиолетовый;
60 А — синий;
70 А — черный.

Принцип действия вставки предельно прост. Предохранитель включается в сеть, и по проволоке начинает течь электрический ток. Проволока при этом нагревается. До тех пор, пока ток не превышает номинал, заложенный в предохранителе, температура проволоки сохраняется на уровне примерно 70 градусов Цельсия. Как только значения тока превышают допустимые границы, нагрев проволоки увеличивается до температуры плавления меди, она теряет свою целостность, разрывая таким образом электрическую цепь. Происходит все это очень быстро, практически за доли секунды. Именно из-за такого принципа действия предохранители с медной проволокой и получили название плавких вставок.

Существуют разные типы и виды подобных вставок. Но независимо от этого все они действуют одинаково: входящая в их состав медная проволока расплавляется, и течение тока прерывается.

Очень важно понять, что предохранитель «срабатывает» именно при превышении допустимого значения тока, а вот напряжение в сети не имеет для него никакого значения. Другими словами, один и тот же элемент может быть установлен и в 12-вольтовом зарядном устройстве, и в однофазной, и в трехфазной сети. Естественно, может возникнуть вопрос: мы говорим о том, что устройство защищает от скачков напряжения в сети, и тут же утверждаем, что напряжение для него не важно, как такое возможно? На самом деле здесь достаточно вспомнить школьный курс физики, а именно закон Ома, который гласит, что сила тока на участке цепи прямо пропорциональная напряжению и обратно пропорциональная сопротивлению

Другими словами, чем выше напряжение, тем выше и сила тока, учитывая, что сопротивление проводника (медной проволоки определенного диаметра) в любом случае остается неизменным

Естественно, может возникнуть вопрос: мы говорим о том, что устройство защищает от скачков напряжения в сети, и тут же утверждаем, что напряжение для него не важно, как такое возможно? На самом деле здесь достаточно вспомнить школьный курс физики, а именно закон Ома, который гласит, что сила тока на участке цепи прямо пропорциональная напряжению и обратно пропорциональная сопротивлению. Другими словами, чем выше напряжение, тем выше и сила тока, учитывая, что сопротивление проводника (медной проволоки определенного диаметра) в любом случае остается неизменным. Перегореть вставка может не только из-за скачков напряжения в сети, то есть из-за превышения номинальных показателей тока, но и из-за неисправности внутри самого прибора, в котором он установлен

Определить причину выхода вставки из строя вы можете самостоятельно — если после двукратной замены элемент вновь перегорает, значит, неисправен сам прибор. Иногда случается и ситуация, когда причиной выхода из строя вставки является ее низкое качество, но такое встречается редко

Перегореть вставка может не только из-за скачков напряжения в сети, то есть из-за превышения номинальных показателей тока, но и из-за неисправности внутри самого прибора, в котором он установлен. Определить причину выхода вставки из строя вы можете самостоятельно — если после двукратной замены элемент вновь перегорает, значит, неисправен сам прибор. Иногда случается и ситуация, когда причиной выхода из строя вставки является ее низкое качество, но такое встречается редко.

Как правильно выбрать предохранитель?

Каждый из нас примерно понимает, зачем нужен предохранитель и как его выбрать. Мы все когда-либо были рассержены или разочарованы перегоревшим предохранителем. Иногда нам хотелось бы, чтобы в наших цепях не было такого компонента. С появлением в 1800-х годах электрического распределения плавкие вставки стали важным средством предотвращения пожаров. Электронные системы нуждаются в них по той же причине, плюс плавкие вставки защищают дорогостоящие компоненты электрических систем. Электронные системы имеют те же проблемы с огнем, что и электрические.

Какой-то мастер придумал фразу: «Транзистор за двадцать долларов всегда сгорит, чтобы защитить предохранитель за десять центов». Предохранитель не предназначен для защиты транзистора. Он был бы еще менее подходящим для защиты лазерного диода, так как плавкие вставки разрушаются с помощью нескольких наносекунд перегрузки по току.

Предохранители идеально подходят для защиты проводов и дорожек печатных плат от расплавления и возгорания. Это может произойти, когда возникают контакты между проводами из-за поврежденной изоляции или магнитного провода, который закорочен из-за вибрации и сокращений под действием переменного магнитного поля. Другая распространенная неисправность связана с электролитическими и танталовыми конденсаторами, которые могут выйти из строя при коротком замыкании.

Вместо того, чтобы рассчитывать на плавкую вставку для защиты электронных компонентов вашего изделия, вы можете питать разрабатываемую вами цепь от лабораторного источника питания и устанавливать ограничение на выходной ток. Вы можете установить ток источника питания меньше того, который расплавил бы провода или разрушил p-n переходы внутри транзистора или интегральной микросхемы IC. Тогда ваша испытательная схема просто нагреется (в случае неправильной сборки или ошибки в расчетах), а не взорвется. После того, как все заработало, вы можете добавить предохранитель.

Запас тока предохранителя

При разработке ультрафиолетового ластика для пластин UVPROM в полупроводниковой машине возникла следующая ситуация. Известно, что если плавкая вставка сработала, то означало серьезную поломку оборудования. Все должно работать хорошо. Но ошибка состояла в том, что ток срабатывания плавкой вставки был подобран слишком близко к ожидаемой нагрузке высоковольтного линейного трансформатора.

Данная система отлично зарекомендовала себя в лаборатории, но когда машина была запущена в реальный рабочий процесс с питанием от сети 50 Гц переменного тока, всплыли нюансы. Они были связаны с более низкой частотой, что приводило к большим потерям в трансформаторе и потреблению им большего тока. Запас по току оказался слишком маленьким, что привело практически к мгновенному перегоранию предохранителя. К счастью, использовались европейские предохранители 5х20 мм, поэтому замена их на более мощные не составила большого труда.

Вместо установки более мощных предохранителей непосредственно на печатной плате руководством было принято решение вынести их на держатели в отдельную коробку. Это значительно усложнило монтаж схемы и добавило дополнительные расходы на материалы, но скорость замены предохранителя, таким образом, возросла. Кто был прав в этой ситуации разработчик или менеджер трудно сейчас сказать.

Также не стоит забывать о пусковых характеристиках электрооборудования, для которого и подбирается предохранитель. Ведь если вы выберете плавкую вставку, рассчитанную на максимальный ток устройства, но по пусковым характеристикам этот максимальный ток никогда не будет использован в рабочем цикле — не стоит выбирать предохранитель на максимальный ток. Исследуйте рабочий цикл устройства и делайте выбор оборудования исходя из него.

Все это говорит о том, что вы должны выбирать предохранитель, исходя из того, что бы он перегорел при рассчитанной перегрузке, а не просто на 10% выше рабочего тока. Измерьте рабочий ток при любых условиях работы и при любой температуре, если это необходимо. Поймите, что любая система питания с шиной постоянного тока будет иметь большой пусковой ток при первом включении. Предохранитель должен выдерживать это, даже если ребенок несколько раз щелкнет выключателем за несколько секунд.

Вполне возможно, что ваш номинальный ток предохранителя увеличится вдвое или даже в 10 раз по сравнению с рабочим током после проведения расчетов и испытаний. Ваша работа заключается в устранении ложных срабатываний плавкой вставки, при этом убедитесь, что любой сбой или короткое замыкание спалят предохранитель, прежде чем начнется пожар. Как отмечалось выше, вы можете попробовать медленно перегорающий предохранитель, чтобы обойти проблему пускового тока и при этом защитить схему от возгорания.

Принцип действия плавких предохранителей

Принцип действия одноразовых защитных устройств очень простой. Внутри каждого из них находится калиброванная проволока, соединяющая контакты. Если значение тока не превышает предельно допустимых норм, происходит ее нагрев примерно до 70 градусов. Когда электрический ток превышает установленный номинал, нагрев проволоки существенно увеличивается. При определенной температуре она начинает плавиться, в результате чего происходит разрыв электрической цепи. Перегорание проводка происходит практически мгновенно. Из-за этого предохранители и получили свое название – плавкая вставка.

В разных конструкциях плавкой вставки предохранителя подбирается таким образом, чтобы срабатывание происходило при установленном значении тока. В процессе эксплуатации плавкие предохранители периодически выходят из строя и подлежат замене. Как правило их не ремонтируют, однако многие домашние мастера вполне успешно проводят их реставрацию.

Поскольку перегорает лишь сама проволока, а корпус остается целым, необходимо заменить ее и устройство продолжит выполнять свои функции. Новые технические характеристики зачастую не только не уступают старому прибору, но и во многом превосходят его, поскольку качество ручной сборки всегда выше заводской. Основным условием является правильный выбор материала проводника и расчет его сечения.
