2 способа как сделать строительный пылесос из обычного без циклона

Причина уценки

Автомобильный пылесос 3 в 1 PROFFI (пылесос, компрессор, фонарик) — это компактное переносное устройство, предназначенное для уборки пыли и загрязнений с поверхностей салона и багажника автомобиля за счет всасывания воздушного потока. Компрессор поможет накачать колесо машины, даже если Вы находитесь в непростых условиях и рядом нет станций техобслуживания (время непрерывной работы компрессора — 10 минут). Питается пылесос от машинного аккумулятора и оснащен небольшим пылесборником. Входное напряжение 12 В, мощность пылесоса 60 Вт, а мощность компрессора 80 Вт. В комплекте также есть 3-х метровый шнур с адаптером для прикуривания автомобиля. Диапазон температуры воздуха для работы изделия: от — 20С до +60С. Такой автопылесос станет прекрасным подарком для каждого автолюбителя (и для мужчины и для женщины).

Статья в тему: Стиральная машина самсунг что означает ue

Общие характеристики

Питание

Технические особенности

Другие функции

Дополнительная информация

Модель	PA0330
Гарантийный срок	1год
Питание	от автомобильного аккумулятора
Тип пылесборника	контейнер
Тип уборки	сухая
Мощность всасывания	60 Вт
Транспортировка	не опасный груз
Хрупкость	не хрупкое
Вес с упаковкой (кг)	1.4 кг
Вес без упаковки (кг)	1.3 кг
Высота предмета	41 см
Глубина предмета	11 см
Ширина предмета	12 см
Ширина упаковки	14 см
Высота упаковки	45 см
Глубина упаковки	15 см
Страна производства	Китай
Комплектация	пылесос; шланг; насадки — 3 шт.

Информация о технических характеристиках, комплекте поставки, стране изготовления и внешнем виде товара носит справочный характер и основывается на последних доступных сведениях от продавца

Как изготовить

Если под рукой оказалась специальная насадка, прилагавшиеся к советским моделям пылесоса, то это самый быстрый и простой вариант. Ее просто надевают на литровую банку. Далее регулируется выходной отверстие, под нужные параметры. И край шланга от пылесоса подгоняется под место впуска воздуха к распылителю, при необходимости пользуются переходником для подгонки отверстий друг к другу. Другие варианты изготовления описываются ниже.

Край шланга от пылесоса подгоняется под место впуска воздуха к распылителю.

Подготовка пылесоса

Сначала нужно убрать имеющиеся в аппарате пылесборники, не важно, какие они. Остальные части аппарата нужно вытереть, очистить от грязи. Также в комнате, где будет собираться краскораспылитель для пылесоса должна быть проведена влажная уборка

Также в комнате, где будет собираться краскораспылитель для пылесоса должна быть проведена влажная уборка.

В комнате, где будет собираться краскораспылитель для пылесоса должна быть проведена влажная уборка.

Необходимые детали и инструменты

Для создания данного агрегата понадобятся следующие инструменты и приспособления:

• Пылесос;
• Ресивер, для этой цели подходит резиновая автомобильная камера или от мячика;
• Емкость, куда будет заливаться краска;
• Клапан редукционный;
• Крепеж.

Для создания данного агрегата понадобятся специальные инструменты и приспособления.

Процесс изготовления

Необходимо в старом аппарате изменить направление тяги. Для этого следует двигатель заставить двигаться в другую сторону. Можно переплюсовать клеммы, идущие к ротору и статору. Но все же лопасти крыльчатки будут оказывать влияние на силу тяги. Если они имеют ассиметричную форму, то их лучше поменять на вариант с симметричными лопастями.

Затем переходят к подготовке необходимого давления на распылитель. Для этого нужно выполнить один из вариантов подготовки любого вида имеющегося пылесоса к работе:

• Все имеющиеся дырочки нужно закрыть, для этой цели используется монтажная пена, термоклей, эпоксидная смола и иные средства, которые смогут обеспечить надежную герметизацию. В месте выдува следует сделать подходящее к шлангу круглое отверстие. Далее в него помещается кусок ПВХ трубы, следует оставить ее снаружи примерно на семь сантиметров. Такой вариант подойдет для старого аппарата, который не жалко;
• Более гуманный по отношению к аппарату метод. Необходимо приготовить плотный пакет большого размера и второй шланг. Сам пылесос помещается в пакет, а шланг от него выводится наружу, он плотно закрывается, для этого подойдет изолента. Таким образом, воздух будет курсировать в пакете, а потом выходить по второму шлангу. Чтобы процесс прошел без проблем, пакет должен быть надежным, а все дырочки должны быть качественно загерметизированы.

Необходимо в старом аппарате изменить направление тяги.

Тестирование и правила эксплуатации

Предварительно нужно опробовать устройство. Для этого желательно провести окрашивание небольшого участка поверхности на улице, и держать его нужно от предмета на расстоянии 20 см. Диаметр форсунки лучше делать минимальным.

• Красящее средство должно процеживаться;
• Промываются проводящие канала и до и после работы;
• Нельзя допускать переворачивание блока распыления во время процесса окрашивания.

Нельзя допускать переворачивание блока распыления во время процесса окрашивания.

Самодельный стружкоотсос

Для домашнего мастера, у которого есть столярная мастерская дома, не проблема собрать стружкоотсос. Этот станок необходим для того, чтобы собирать стружку, которая все время мешается под ногами.

Для сборки потребуется фанера и электродвигатель с длинным валом. Мотор лучше брать помощнее с оборотами в пределах 3000 об/мин.

Из фанеры изготавливается крыльчатка в виде водяной мельницы

Здесь важно ее отбалансировать, чтобы не было биения. Это делается с помощью высверливания отверстий или в боковинах крыльчатки, или в лопастях

Первый вариант лучше.

Перед тем, как собрать пылесос, необходимо сделать из той же фанеры корпус. Это две одинаковые боковины в виде улиток и верхняя часть, которая будет располагаться по периметру корпуса, закрывая его со всех сторон.

Сборка производится по следующему принципу:

1. Устанавливается одна боковина корпуса. Она крепится к корпусу двигателя, благо на его поверхности есть монтажные крепления.
2. Крыльчатка насаживается на вал электродвигателя и крепится с помощью шайбы и гайки.
3. Монтируется верхняя часть. Она крепится к установленной боковине.
4. Проводится установка второй боковины, которая крепится к верхней части корпуса самодельного пылесоса для мастерской.

Все крепления – это саморезы. Для сбора стружки понадобится дополнительная емкость. Это может быть обычный мешок, короб или любое другое решение.

Советы по уборке мусора после ремонта

Сама уборка заключается в вывозе крупного мусора, чистке полов, мытье стен, окон и других поверхностей. Несколько советов помогут справиться с этим быстрее:

1. В первую очередь нужно убрать крупный мусор: части мебели, упаковки красок, куски линолеума или досок. Сразу же утилизируются опасные отходы;
2. Далее нужно убрать засохшую краску, клей, цемент. После этого все поверхности (пол, подоконник, углы) тщательно пылесосят и моют;
3. Уборка пола проходит в 3 этапа: сперва его пылесосят, после моют, используя наиболее подходящие чистящие средства (например, ламинат и пластик протирают водой с солью и уксусом, паркет хорошо натирается средствами с маслом или воском), и оставляют просохнуть. Оставшиеся пятна краски убирают спиртом;
4. Стены необходимо протереть слегка влажной тряпкой, пятна на ней удалить, протерев тряпкой с растворителем «Уайт-спирит» («White Spirit»);
5. Мытье окон производится стандартными моющими средствами;
6. В конце необходимо расставить и подготовить мебель: снять защитную пленку, протереть поверхности, при необходимости удалить все пятна.

Важно! При необходимости можно вызвать специалистов по уборке помещения для поведения всех работ. Ремонтные и строительные работы всегда приносят много пыли и грязи. При этом использовать для уборки обычные бытовые пылесосы не рекомендуется: пыль легко забивается в мотор и выводит их из строя

Лучше всего купить специальный строительный пылесос для дома, фильтры и «внутренности» которого легко справятся со всем

При этом использовать для уборки обычные бытовые пылесосы не рекомендуется: пыль легко забивается в мотор и выводит их из строя. Лучше всего купить специальный строительный пылесос для дома, фильтры и «внутренности» которого легко справятся со всем

Ремонтные и строительные работы всегда приносят много пыли и грязи. При этом использовать для уборки обычные бытовые пылесосы не рекомендуется: пыль легко забивается в мотор и выводит их из строя. Лучше всего купить специальный строительный пылесос для дома, фильтры и «внутренности» которого легко справятся со всем.

*Цены актуальны на октябрь 2019 г.

https://youtube.com/watch?v=RRSGgKHMgng

Принцип работы

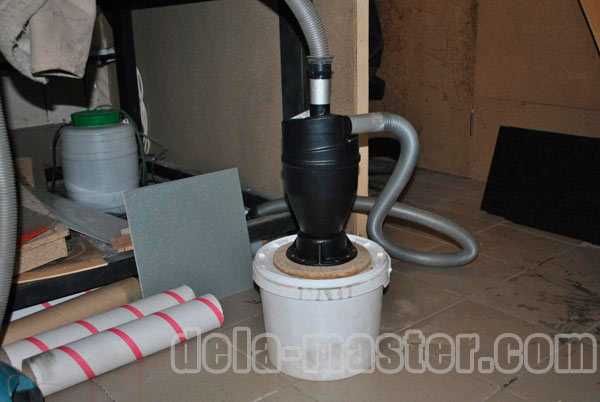

Различных конструкций циклонов существует великое множество, но всех их объединяет один и тот же принцип работы. Все конструкции циклонных стружкососов состоят из трех основных частей:

• Бытовой пылесос
• Циклонный фильтр
• Емкость для сбора мусора

Конструкция его такова, что поток всасываемого воздуха, направляется по кругу и получается его вращательное движение. Соответственно на строительный мусор, содержащийся в этом потоке воздуха (это крупные и тяжелые фракции), действует центробежная сила, которая прижимает его к стенкам камеры циклона и под действием силы тяжести он постепенно оседает в резервуаре.

Недостатком циклонного пылесоса является то, что таким образом можно собирать только сухой мусор, если же в мусоре есть вода, то при всасывании такой субстанции будет проблемы.

Пылесос должен быть достаточно мощным, так как в его штатном режиме работы предполагается всасывание воздуха через стандартный шланг. В случае применения дополнительного циклонного фильтра, на пути воздуха появляется дополнительный фильтр, а также общая длина воздуховода увеличивается более чем в два раза за счет дополнительного воздуховода. Так как конструкция получается на столь маневренная, как отдельный пылесос, то длина последнего шланга должна быть достаточной для комфортной работы.

Пылесос, в котором сепаратор и емкость для сбора мусора представляют собой одно целое

Простейший циклон делается из канализационной трубы большого диаметра.

Высота имеет принципиальное значение: чем более длинный путь проделает грязный воздух вдоль стенок, тем меньше частиц попадет в выпускной патрубок. Другая сторона медали – длинный цилиндр требует большой мощности базового пылесоса.

Есть способ пойти на технологический компромисс: высоту цилиндра делаем средней, а по пути движения монтируем спиральную направляющую типа «улитка».

Это эффективная технология. Во-первых, загрязненный воздух принудительно направляется по необходимой траектории, создается максимальная центробежная сила для твердых частиц.

Во-вторых, отсутствуют завихрения в центральной части цилиндра, в которых может находиться взвесь из более легкой пыли. В любом случае, на выходе мы получаем более чистый воздух.

Типовой набор деталей показан на иллюстрации.

Кроме комплектующих для канализации, вам понадобятся:

1. крепежные элементы: винты, саморезы
2. средство для герметизации стыков (густой клей или герметик)
3. прочный скотч (если не удастся обеспечить герметизацию традиционным способом)

Собственно это всё. Никаких сложных технических приспособлений не требуется. Отдельно можно сказать про извлечение скопившегося мусора. Либо нижняя часть циклона выполняется съемной, либо используется дополнительная емкость, сверху которой пристыковывается цилиндр.

Вторая конструкция удобна в использовании, но требует мощного пылесоса. Объем существенно увеличивается, и для создания первичного вакуума требуется больше энергии.

Итог: Нет необходимости тратить значительные средства на покупку промышленного образца. Самодельный агрегат не менее эффективен, и строится из недорогих подручных материалов.

Самодельный циклон за две минуты — видео

Пылесос для мастерской по дереву своими руками

Для людей, которые плотно занимаются деревообработкой, рано или поздно остро назревает вопрос эффективного удаления стружки и опилок, особенно при работе в помещении. Как показывает практика, при больших объёмах часто не справляются даже сильные промышленные пылесосы, фильтры которых слишком быстро забиваются отходами. Именно поэтому, так часто мастера прибегают к самостоятельной сборке устройства, которое показывает отличные результаты при сборе мусора и пыли.

Схема

Существует множество различных схем стружкоотделителя. Одной из наиболее эффективных конструкций считается сепаратор-стружкоотделитель, сборка которого выполняется поэтапно. В первую очередь собирается сам сепаратор:

1. Он состоит из нескольких частей: верхней и нижней крышки в форме круга, боковины и входного отверстия. В качестве основного материала можно использовать фанеру или ДСП, толщиной 8 мм для крышек и трёхслойную фанеру, толщиной 6 мм — для боковины (при её выполнении, фанеру распиливают поперёк волокон, что обеспечит большую гибкость и лёгкое вклеивание).
2. На верхней крышке прикрепляется брусок, в котором высверливают отверстие. Его диаметр равен диаметру подключаемого шланга.
3. На входном раструбе также приклеивают брусок с высверленным отверстием.
4. Габариты сепаратора задаются размерами бака, который будет служить мусоросборником. По его диаметру на нижней части сепаратора вырезают кольцевую накладку, которая будет удерживать устройство на месте во время работы.
5. От кольцевой накладки в нижней крышке проделывают прорезь, диаметром около 20 мм. Начинается она в том месте, в котором воздушный поток соприкасается с боковой стенкой и заканчивается до входного потока.
6. Ширина боковой полосы должна составлять около 60–70 мм.

Далее следует сама сборка:

1. Сепаратор выставляется на мусоросборник, который можно сделать из железной бочки или любого прочного бака.
2. Шланг пылесоса подключают в верхнее отверстие, шланг от инструмента — в боковое.
3. На баке и сепараторе делают специальные защёлки, а к корпусу мусоросборника приваривают колёса для удобного передвижения.

Мнение эксперта

Алёна Царевская

Подстраничник для эксперта

Работу на таком устройстве можно значительно облегчить при установке электронного блока синхронного включения.

Эффективность самодельного по сравнению с аналогами из магазина

Самодельные не могут сравниться с профессиональными. Они отличаются по критериям:

• мощность двигателя;
• мощность всасывания;
• объем контейнера для сбора мусора;
• уровень шума;
• очищение воздуха;
• наличие дополнительных функций;
• прочность и устойчивость корпуса.

По сравнению со строительным вариантом, конечно самодельный отличается мощностью работы. Но самодельный пылесос без проблем справится с мелкой стружкой и строительной пылью. Домашний получается меньшим весом и размером, что позволит убирать пыль с пола и со стен. Но вот функция, при которой воздух очищается, ему не подвластна.

Строительный пылесос своими руками хорошо справляется со сбором бетона, цементной пыли и песка.

Отличительные особенности: уровень шума и энергопотребление, не перегревается.

Самодельный аппарат создает меньше шума, чем покупная техника, и расходует меньше электроэнергии. Агрегат может долгое время работать и не перегреваться.
Для эффективной работы следует вентиляторы соединять не вплотную, а на небольшом расстоянии. Иначе вентиляторы во время работы будут мешать друг другу. В проставке сделайте подвижные лопатки под углом для прохождения воздушного потока.

Последние штрихи

В самом конце совершается клининг оставшихся элементов интерьера. Это шторы, люстры, батареи, светильники, карнизы, межкомнатные двери. Со всех поверхностей и предметов необходимо убрать пыль. Если попались пятна – их нужно хорошо очистить, вымыть, просушить. Чтобы не оставалось разводов, все детали насухо вытирайте чистым полотенцем.

Радиаторы лучше промывать влажной салфеткой, намотав её на палец или палочку – тогда будет доступна для удаления грязь в самых “трудных” местах. Также можно использовать пылесос.

Не забывайте про вентиляционные проходы. Решетки с них нужно снять и тщательно промыть в мыльном растворе. Потом просушить или вытереть полотенцем или сухой тряпкой.

Итак, все отлично понимают, что ремонтировать квартиру без пыли и грязи невозможно. Последующий процесс уборки требует больших сил и времени, а иногда и финансовых затрат. Но существует и бюджетный вариант клининга – можно наводить порядок в своем доме самостоятельно. При этом нужно запастись терпением, а также позитивным настроем. А наши советы помогут сделать всё быстро и правильно.

Помните, что свежее, обновленное после ремонта жилище, сверкающее чистотой, очень скоро заставит забыть о перенесенных трудностях и подарит непередаваемое ощущение счастья всем своим обитателям.

Особенности конструкции

Для самодельных строительных пылесосов характерны определенные конструктивные особенности.

Строительный пылесос с водяным фильтром

Принцип действия устройства с водяным фильтром заключается в том, что поток воздуха с пылью перемещается по спирали и касается поверхности воды. Таким образом, система дополнительно увлажняет воздух. Благодаря этому пыль становится тяжелее и оседает в воду.

Заменить пылесос с аквафильтром может и обычное бытовое ведро, к которому нужно прикрепить соответствующие насадки. Также для этой цели подойдет бочка подходящего размера.

Самодельный стружкоотсос

Это устройство помогает собирать стружки, которые постоянно валяются под ногами. Чтобы добиться хорошего результата, нужно взять двигатель с длинным валом и фанерный лист. Мотор должен быть достаточно мощным и иметь обороты до 3000.

Фанеру используют для изготовления крыльчатки, которая похожа на водяную мельницу. Чтобы избежать биения, ее нужно правильно балансировать.

Чтобы собрать устройство, необходимо делать следующее:

• установить боковину корпуса;
• насадить крыльчатку на вал;
• монтировать верх;
• установить вторую боковину.

Строительный пылесос для цементной пыли

Как же сделать пылесос для сбора строительного мусора? Чтобы собирать цементную пыль, нужно применять несколько качественных фильтров. Дело в том, что задерживать мелкие фрагменты крайне тяжело. Помимо этого, они легко поглощают влагу, приобретая липкую консистенцию.

Чтобы сделать качественное устройство, нужно комбинировать водяные и циклонные типы в одном. Иногда пылесосом дополняют штроборез.

В любом случае прибор должен включать следующее:

• пластиковый конус;
• емкость;
• бытовой пылесос.

Устройство можно применять для сбора цементной пыли

Прибор для сада

Людям со своим садом периодически приходится убирать листья и другой мусор. Для этого применяют садовые устройства. Сделать их самому несложно.

В качестве основы рекомендуется использовать старый советский пылесос. В него нужно установить пластиковый контейнер и подключить широкую гофру, которая имеет на втором конце плотный кусок трубы.

Примечательно, что среди соотечественников не принято собирать листья пылесосом. Однако те, кто уже опробовал такой вариант, оказываются в полном восторге. С помощью нехитрого устройства, скорость уборки в саду заметно увеличивается.

Можно сделать эффективный прибор для сада

Вторая вариация создания самодельного СП

В данной вариации подразумевается применение двух основополагающих элементов:

1. Бытовой модификации пылесоса.
2. Фильтра типа «Циклон».

Чтобы сконструировать данную модификацию, необходимо запастись необходимыми материалами и инструментарием. Список ключевых составляющих таков:

1. Указанные выше основополагающие элементы.
2. Ведро. Требования: объем – 20 л, к ведру обязательна крышка.
3. Два уголка ПП. Один на 45°, второй – на 90°.
4. Трубка. Ее требующиеся параметры: длина – 100 см, диаметр – 4,5 см.

Далее наступает конструкционный процесс. Он включает в себя следующие стадии:

1. В крышке ведра необходимо сделать отверстие под второй уголок (90°). Он монтируется в этот участок.
2. Образовавшийся стыковой участок обязательно герметизируется. Необходимы клей и строительный пистолет.
3. В стенке сбоку делается отверстие под первый уголок (45°).
4. Также необходима герметизация, как в п. 2.
5. Применяется гофра, ее требуется присоединить к уголку. Гофра должна разместиться очень плотно, тогда необходимость в герметизации отпадает. Часто задействуют гофру от кухонного сифона (он имеется во многих раковинах). Использование именно подобной гофры обеспечит легкое надевание ее узкого окончания на обозначенную трубку (диаметром 4,5 см). А ее второе окончание без проблем размещается в пылесосном отверстии.
6. Требуется увеличить срок службы фильтра: для его покрытия необходимо применить капроновую ткань.

Процесс создания

Изготовление самоделки зависит от имеющихся материалов и задач. При этом могут применяться разные схемы.

Из подручных средств

В первую очередь нужно сделать отверстия в центральной части крышки ведра и около края. Затем в центр нужно вставить трубочку. Однако вначале ее края необходимо обработать напильником или наждачной бумагой. Это поможет усилить сцепление поверхностей. Также следует подготовить и крышку. Затем нужно заложить трубку и нанести клей.

При использовании мощного пылесоса стоит использовать не пластиковое ведро, а стальной бачок аналогичной формы. Благодаря этому можно не бояться, что изделие будет раздавлено.

Из бытового пылесоса

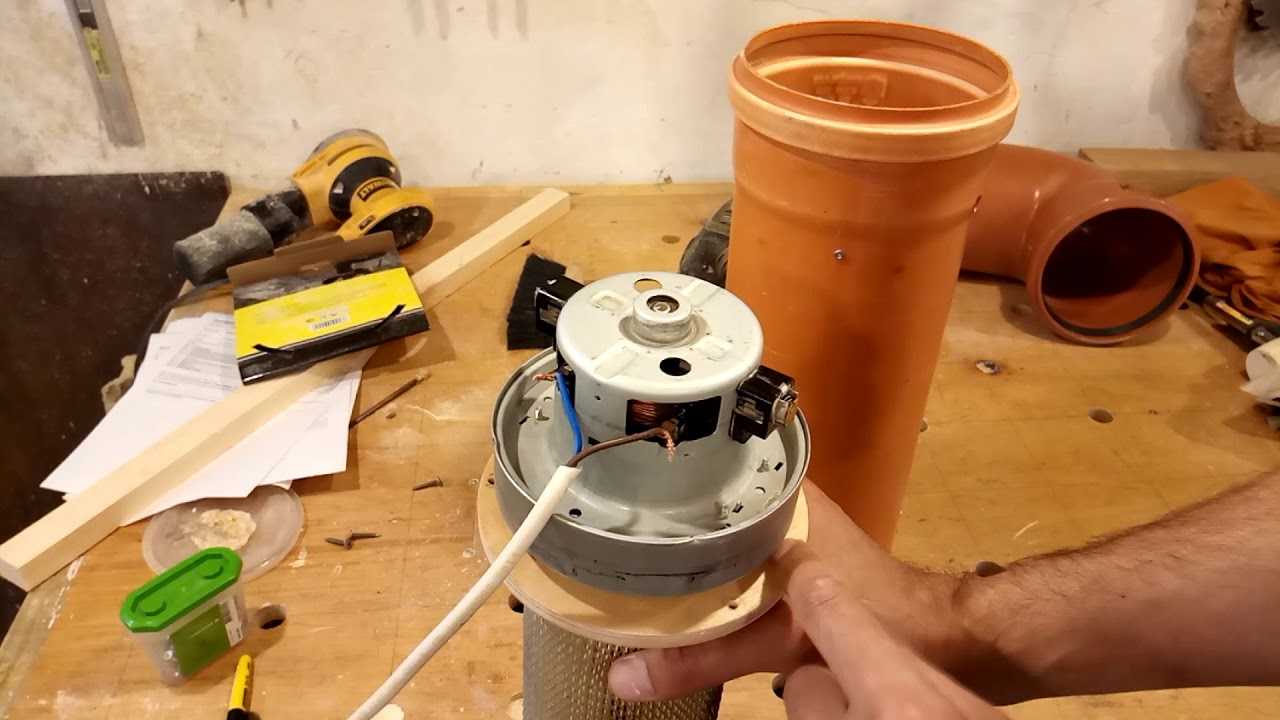

Многих мастеров интересует, как из обычного пылесоса сделать строительный. Для улучшения свойств устройства с него нужно открутить колеса. Аналогичные действия требуется выполнить и с шильдиком.

После удаления всех заклепок и защелок необходимо установить заглушку. Для повышения ее надежности необходимо намотать изоленту и сделать отверстие в днище. Его внутреннее сечение должно составлять 3-4 см. Чтобы уплотнить конструкцию, можно воспользоваться прокладками. В сборник для мусора нужно установить крышку и патрубок.

Крышку требуется зафиксировать саморезами. После чего можно перейти к работе с втягивающим патрубком. Отверстие, в которое его будут крепить, нужно прорезать ножницами по металлу. Для фиксации можно использовать саморезы. Для повышения герметичности соединения подойдет марля или аптечный бинт. Перед наматыванием их следует пропитать клеем.

Эффективное устройство можно изготовить из бытового пылесоса

Выбор промышленного пылесоса: итоги

Назначение и сфера применения

Для начала, нужно определиться, где и как будет использоваться промышленный пылесос и, что он должен будет делать. Если нужно убирать сухую пыль и работа будет периодической то, конечно, подойдет модель начального уровня. При большом объеме работы и количестве собираемого материала больше подойдет трехфазный пылесос.

Когда есть достаточно мощная сеть можно использовать пневмопылесос, у таких пылесосов низкий уровень шума и большое разряжение, так же они крайне надежны в эксплуатации.

В случаях, когда необходим сбор жидкости вместе с металлической стружкой используют специальные пылесосы серии KOIL, выгода от таких моделей — это то, что собранную жидкость можно использовать повторно.

На вредных производствах используют пылесосы с повышенной системой фильтрации — это такие агрегаты, которые могут быть оборудованы сразу двойной системой фильтров класса М и HEPA.

Для работы в потенциально взрывоопасной среде используются вакуумные установки с маркировкой ATEX.

Главные критерии, на которые стоит обратить внимание при выборе пылесоса

1. Определится сферу применения
2. Уровень фильтрации
3. Производительность (разряжением и поток воздуха)
4. Степень защиты
5. Исполнение пылесоса (например, нержавеющая сталь при работе с коррозийными материалами)

Из чего выбрать

Датская компания Nilfisk – признанный мировой лидер в производстве клинингового оборудования, в том числе и промышленных пылесосов. Компании с мировыми именами выбирают промышленные пылесосы NILFISK CFM за надежность и качество оборудования, подтвержденным многолетним опытом поставок, и работой в самых тяжелых условия.

Итальянская компания Kevac – данный производитель занимается исключительно выпуском промышленных пылесосов. Имеет богатую историю поставок на мировые рынки. Широкий модельный ряд включает в себя всю линейку пылесосов: однофазные, трёхфазные, взрывозащищённые для зон ATEX, с пневморазрежением, для сбора масел и стружки, стационарные и мобильные. Производитель гарантирует высокое качество выпускаемого продукта, что подтверждено сертификатами ISO, ATTEX.

Итальянская компания Ghibli – один из лидеров по выпуску профессиональных пылесосов, за свою долгую историю (40 лет компании) зарекомендовал себя, как надежный поставщик, в связи с этим и является одним из основных представителей сектора клининга в Европе.
