Анод и катод

Применение

Электроды в качестве анода и катода наиболее часто применяются:

• в электрохимии;
• вакуумных электронных приборах;
• полупроводниковых элементах.

Рассмотрим в общих чертах сферы применения анодов и катодов.

В электрохимии

В данной сфере анод и катод являются ключевыми понятиями, в процессе прохождения электрохимических реакций, используемых в основном для восстановления металлов. Такие реакции называют электролизом. Использование процессов электролиза позволяет получать чистые металлы, так как на катоде образуются атомы только того металла, положительные ионы которого содержатся в растворе электролита.

Методом электролиза наносят очень тонкое цинковое покрытие стальных листов и деталей любой конфигурации. Гальваническое покрытие эффективно защищает металл от коррозии.

В вакуумных электронных приборах

Примером вакуумных приборов служат радиоэлектронные лампы, электронно-лучевые трубки, кинескопы телевизоров. Они работают по одному и тому же принципу: Разогретый катод испускает электроны, которые устремляются к аноду с высоким положительным электрическим потенциалом.

Образование электронов на раскаленном электроде называется термоэмиссией, а электрический ток, возникающий между катодом и анодом, называется термоэмиссионным. Ценность таких приборов в том, что они проводят ток только в одном направлении – от катода к аноду.

Добавление сетки между электродами позволяет регулировать параметры тока в широких пределах, путем изменения напряжения на сетке. Такие вакуумные лампы используются в качестве усилителей сигналов. В данное время вакуумные приборы используются довольно редко, так как их с успехом заменяют миниатюрные полупроводниковые диоды и транзисторы, часто выполненные на монокристалле в виде микросхемы.

В полупроводниковых приборах

Электронные детали на основе полупроводников ценятся малым потреблением тока и небольшими размерами. Они почти вытеснили вакуумные лампы из употребления. Выводы полупроводниковых приборов традиционно называют анодами и катодами.

При всех плюсах полупроводников, у этих приборов есть недостаток – они «шумят». В усилителях большой мощности эти шумы становятся заметными. В качественной усилительной аппаратуре по-прежнему применяются вакуумные лампы.

Электронно-лучевые кинескопы в современных телевизорах вытесняются экранами с LED подсветкой. Они более экономичны, отлично передают цветовую палитру, позволяют сделать приемник почти плоским.

Как определить что минус, а что плюс (у диода)

Особенность диодов такова, что они проводят заряд только в одном направлении. Чтобы не ошибиться, обычно на корпусе обозначены маркировки. В случае отсутствия маркировок чтобы узнать, как все-таки определить полярности анода и катода у диодов, применяют следующие методы.

1. Использование мультиметра. Прибор включается в тест-режим. Если на экране засветились цифровые значения — диод подсоединен по прямому маршруту. Красный провод идет к аноду «+», черный к катоду «-».
2. Внешние признаки:

• символы «+» и «-» на корпусе;
• ближе к аноду нанесены обозначения в форме точек или кольцевых линий;
• вытянутая форма устройства — плюс, приплюснутый — минус;

1. Включение питания. Собирается простейшая схема, которая состоит из батарейки и лампы.

Вам это будет интересно Особенности резонанса в электрической цепи

Обратите внимание! Если включить лампочку, и она начнет гореть — «+» батарейки соединен с положительной полярностью, это есть анод, и прибор будет пропускать через себя ток. Если свет не загорелся, то значит, соединили с отрицательной полярностью — это катод и, соответственно, тока не будет

1. Инструкция по эксплуатации. Производитель вместе с товаром прилагает подробную техническую документацию, где прописаны все необходимые параметры.

Определение полюсов с помощью лампочки

Способы определения полярности

Методов определения полярности у светодиодов несколько. Проще, особенно у новых приборов, сделать это внешним осмотром. Производители учитывают особенности элементов и вводят в их маркировку и форму метки, по которым пользователю просто определить направление пропускания тока через элементы. Это помогает избегать ошибок при составлении электронных схем.

Определить полярность светодиодов в старых схемах помогут специальные приборы – тестеры, мультиметры.

Визуальный осмотр

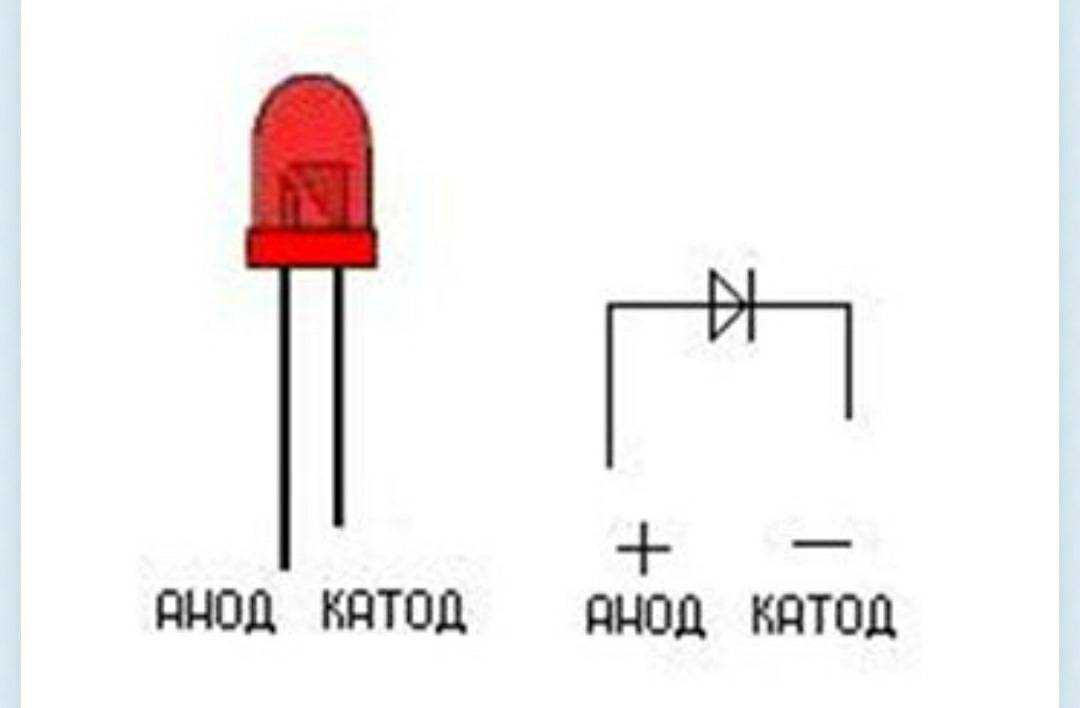

Зрительно места расположения анода (плюса) и катода (минуса) можно определить по нескольким признакам:

• у маломощных 5-миллимитровых LED-элементов у первого меньший силуэт, что видно при рассматривании колбы;
• у новых приборов ножка анода длиннее;
• у мощных светодиодов – больше 1 Вт – на анодной ножке может быть маркировка в виде знака «+».

У элементов SMD (предназначены для монтажа на поверхность), применяемых в лампочках, индикаторах, светодиодных лентах, проверка полярности производится по имеющимся меткам:

• срезу угла корпуса, указывающему, что расположенные рядом выходы – катодные;
• теплоотводу, который располагается ближе к аноду снизу корпуса;
• пиктограммам в форме буквы П, обращенной верхней полкой в сторону анода, Т – ее верх обращен к катоду;
• пиктограмме в виде треугольника, вершина которого указывает на катод.

Применение измерительного прибора

Проверить полярность таким способом требуется чаще при использовании старых элементов или их замене в схемах. Для этого применяют мультиметр (тестер).

Проверку с помощью мультиметра выполняют в такой последовательности:

1. Черный щуп измерителя прикладывают к минусу (выходу катода) или гнезду, на котором указан знак заземления.
2. Пользуются режимом Омметра или тем, которым проверяют диоды.
3. Щупы мультиметра прикладывают к выводам, меняя порядок.
4. Появление на экране каких-либо значений указывает на правильность полярности элемента.

С помощью технической документации

В электрических схемах диод обозначается треугольником, в вершине которого присутствует отрезок прямой, параллельный основанию. Вокруг знака может быть круг. Светодиод отличается наличием 2 дополнительных стрелок, размещенных сверху изображения со смещением к вершине треугольника и наклоненных в ее сторону.

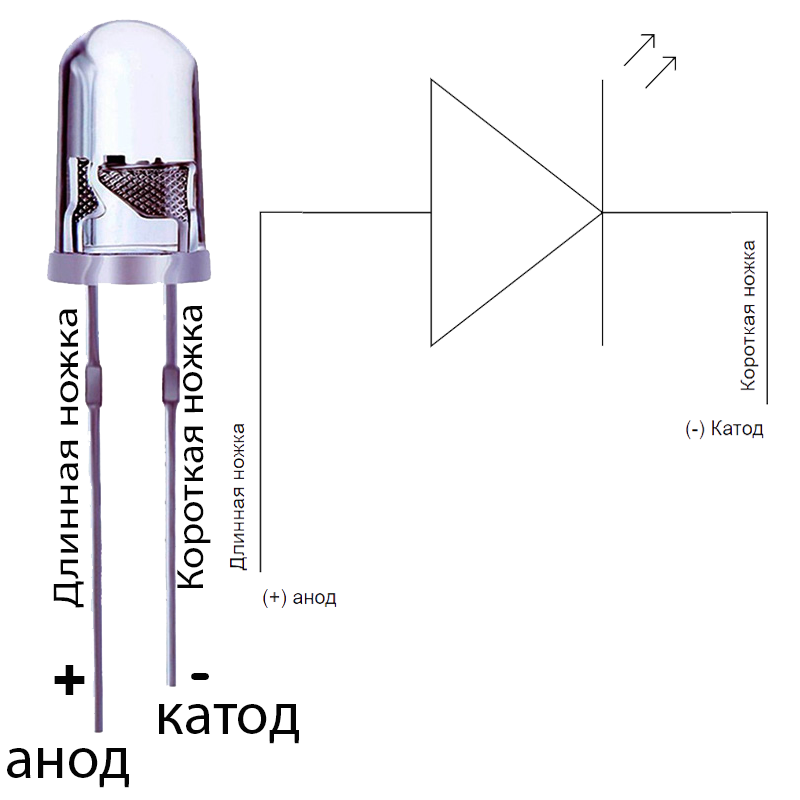

Полюса светодиодов на схеме представлены следующими знаками:

Мнение эксперта It-Technology, Cпециалист по электроэнергетике и электронике Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Обозначение плюса конденсатора Соблюдение полярности при подключении конденсаторов к цепям схемы важно не только для правильного функционирования устройства. Спрашивайте, я на связи!

Как работает диод

Основа работы диода заключается в разной проводимости двух полупроводников (в этой статье речь только о них), соединенных вместе.

Полупроводник типа n пропускает электроны, а p-типа – дырки. Если полярность диода соблюдена, то есть на n-тип подается минус, а на p-тип – плюс, то на каждый тип подается прямое напряжение и диод открыт. Если знаки питания поменять местами, то есть подать обратное напряжение, то диод будет закрыт. Почему такое происходит?

В месте соединения двух полупроводников разной проводимостью образуется небольшая область смещения. Это когда электроны с n-типа частично переходят в область p-типа. В этом месте нет свободных электронов и дырок. Во время подключения прямого напряжения недостаток электронов и дырок восполняется источником питания, то есть закрытая для перехода носителей заряда зона почти исчезает.

Электроны, под действием электродвижущей силы, действующей в источнике питания, перепрыгивая из дырки в дырку, проходят участок p-типа и попадают на проводник.

Что будет, если поменять полярность питания: к участку n-типа подключить плюс, а к p-типа – минус? В этом случае электроны на участке n-типа отодвинутся к источнику питания, расширяя закрытую зону, тем самым увеличив внутреннее сопротивление диода. В этом случае диод будет закрыт.

Конечно, если повысить напряжение на диоде, то электроны смогут проскочить насыщенную область и через диод пойдет ток. Некоторые диоды работают именно в таком режиме, их называют стабилитронами.

Но выпрямительные диоды не «любят» такие условия и могут выйти из строя. Да и для стабилитронов оговаривается не только обратное напряжение, но и ток, при котором они могут работать. Если превысить указанные значения, то может произойти необратимый процесс – тепловой пробой и прибор выйдет из строя.

Полупроводниковый диод

Полупроводниковый диод — самый простой полупроводниковый прибор, состоящий из одного PN перехода.
Основная его функция — это проводить электрический ток в одном направлении,
и не пропускать его в обратном. Состоит диод из двух слоев полупроводника типов N и P.

На стыке соединения P и N образуется PN-переход (PN-junction).
Электрод, подключенный к P, называется анод. Электрод, подключенный к N , называется катод.
Диод проводит ток в направлении от анода к катоду, и не проводит обратно.

Диод в состоянии покоя

Посмотрим, что происходит внутри PN-перехода, когда полупроводниковый диод находится в состоянии покоя.
То есть тогда, когда ни к аноду, ни к катоду не подключено напряжения.

Итак, в части N имеются в наличии свободные электроны – отрицательно заряженные частицы.
В части P находятся положительно заряженные ионы – дырки.
В результате, в том месте, где есть частицы с зарядами разных знаков,
возникает электрическое поле, притягивающее их друг к другу.

Под действием этого поля свободные электроны из части N дрейфуют через PN переход в часть P и заполняют некоторые дырки.
В итоге получается очень слабый электрический ток, измеряемый в наноамперах.
В результате, плотность вещества в P части повышается и возникает диффузия
(стремление вещества к равномерной концентрации), толкающая частицы обратно на сторону N.

Обратное включение диода

Теперь посмотрим, как у полупроводникового диода получается выполнять свою основную функцию – проводить ток только в одном направлении.
Подключим источник питания — плюс к катоду, минус к аноду.

В соответствии с силой притяжения, возникшей между зарядами разной полярности, электроны из N начнут движение к плюсу и отдалятся от PN перехода.
Аналогично, дырки из P будут притягиваться к минусу, и также отдалятся от PN перехода.
В результате, плотность вещества у электродов повышается.
В действие приходит диффузия и начинает толкать частицы обратно, стремясь к равномерной плотности вещества.

Как мы видим, в этом состоянии диод не проводит ток.
При повышении напряжения, в PN переходе будет все меньше и меньше заряженных частиц.

Прямое включение диода

Меняем полярность источника питания — плюс к аноду, минус к катоду.
В таком положении, между зарядами одинаковой полярности возникает сила отталкивания.
Отрицательно заряженные электроны отдаляются от минуса и двигаются сторону pn перехода. В свою очередь,
положительно заряженные дырки отталкиваются от плюса и направляются навстречу электорнам.
PN переход обогащается заряженными частицами с разной полярностью,
между которыми возникает электрическое поле – внутреннее электрическое поле PN перехода.
Под его действием электроны начинают дрейфовать на сторону P.
Часть из них рекомбинируют с дырками (заполняют место в атомах, где не хватает электрона).
Остальные электроны устремляются к плюсу батарейки. Через диод пошел ток ID.

Чтобы не возникло путаницы, напомню,
что направление тока на электрических схемах обратно направлению потока электронов.

Недостатки реального полупроводникового диода

На практике, в реальном диоде, при обратном подключении напряжения, возникает очень маленький ток,
измеряемый в микро, или наноамперах ( в зависимости от модели прибора ).
В следствии слишком высокого напряжения, может разрушиться кристаллическая структура полупроводника в диоде.
В этом случае, прибор начнет хорошо проводить ток также и при обратном смещении.
Такое напряжение называется напряжение пробоя.
Процесс разрушения структуры полупроводника невосстановим, и прибор приходит в негодность.

При прямом подключении, напряжение между анодом и катодом должно достигнуть определенного значения Vϒ,
для того чтобы диод начал хорошо проводить ток.
Для кремниевых приборов Vϒ — это примерно 0.7V, а для германиевых — около 0.3V.
Более подробно об этом, и других характеристиках полупроводникового выпрямительного диода пойдет речь в статье ВАХ полупроводникового диода.

Самые популярные аноды

В металлургии используется анод для гальваники для того, чтобы наносить на поверхность изделий слой металла электрохимическим способом или для электрорафинирования. При этом процессе металл с примесями полностью растворяется на аноде, а потом осаждается в чистом виде на катоде.

В основном распространены аноды из цинка, которые могут быть литыми, сферическими, катаными. Причем последние используются чаще всего. Кроме того, берут аноды из никеля, меди, олова, бронзы, кадмия, сплава сурьмы и свинца, серебра, платины и золота. А вот из кадмия аноды почти не используют, что обуславливается их экологической вредностью. Анод из драгоценных металлов используют для того, чтобы повысить коррозионную стойкость, улучшить эстетические свойства предметов, а также для других целей. Кроме того, они пригодятся и для того, чтобы повысить электропроводность изделий.

В вакуумных электронных приборах анод – это специальный электрод, который способен притягивать к себе любые летящие электроны, которые испущены катодом. В рентгеновских трубках и электронных лампах он имеет такую конструкцию, когда полностью поглощает все электроны. В электронно-лучевых трубках аноды являются элементами электронной пушки, которые поглощают только часть летящих электронов, формируя при этом электронный луч после себя. В полупроводниковых приборах электроды, которые подключаются к положительному источнику тока, когда прибор открыт, то есть он имеет небольшое сопротивление, называют анодом, а тот, что подключен к отрицательному полюсу, соответственно, – катодом.

Знак анода и катода

В специальной литературе часто можно встретить самое разное обозначение знака анода: «+» или «-». Это определяется особенностями рассматриваемых процессов. К примеру, в электрохимии считают, что катод – это электрод, на котором протекает процесс восстановления, а анод – это электрод, на котором протекает процесс окисления. При активной работе электролизера внешний источник тока обеспечивает на одном электроде избыток электронов и здесь происходит восстановление металла. Этот электрод является катодом. А на другом электроде, в свою очередь, обеспечивается недостаток электронов и происходит окисление металла, и его называют анодом.

При работе гальванического элемента, на одном из электродов избыток электронов обеспечивается уже не внешним источником тока, а именно реакцией окисления металла, то есть здесь отрицательным будет уже анод. Электроны, которые проходят через внешнюю цепь, будут расходоваться на протекание реакции восстановления, то есть катодом можно назвать положительный электрод.

Исходя из такого толкования, для аккумулятора аноды и катоды меняются местами в зависимости от того, как направлен ток внутри аккумулятора. В электротехнике анодом называют положительный электрод. Так электрический ток течет от анода к катоду, а электроны – наоборот.

Только в одном направлении. Когда-то давно применялись ламповые диоды . Но сейчас используются в основном полупроводниковые диоды. В отличие от ламповых они значительно меньше по размеру, не требуют цепей накала и их очень просто соединять различным образом.

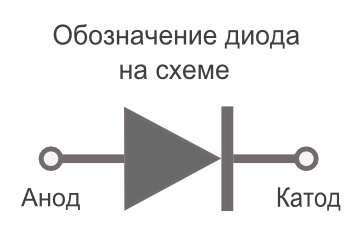

Условное обозначение
диода на схеме

На рисунке показано условное обозначение диода на схеме. Буквами А и К соответственно обозначены анод диода и катод диода. Анод диода – это вывод, который подключается к положительному выводу , непосредственно или через элементы схемы. Катод диода – это вывод из которого выходит ток положительного потенциала и далее через элементы схемы попадает на отрицательный электрод источника тока. Т.е. ток через диод идёт от анода к катоду. А в обратном направлении диод ток не пропускает. Если каким-то из своих выводов диод подключается к , то на другом его выводе получается постоянное напряжение с полярностью, зависящей от того, как диод подключен. Если он подключен анодом к переменному напряжению, то с катода мы получим положительное напряжение. Если он подключен катодом, то с анода будет получено соответственно отрицательное напряжение.

Как определить полярность тестером (мультиметром)

Практически у всех профессионалов и у большинства радиолюбителей под рукой есть цифровые или стрелочные мультиметры. С их помощью можно легко определить полярность полупроводникового диода, проверить его работоспособность. Измерения нужно проводить в режиме омметра.

Для определения полярности щупы тестера подключают к диоду и следят за показаниями прибора. Если прибор показывает «бесконечное» сопротивление, то щупы следует поменять местами. Если мультиметр покажет некоторое конечное значение сопротивления, это означает, что прибор подключен с соблюдением полярности, и мы определили, где у светодиода плюс и минус.

Такой особенностью обладают, например, старые тестеры ТЛ – 4М. Поэтому желательно проверить, нет ли расхождений в полярности тестера в различных режимах измерения с помощью другого прибора или вольтметра постоянного напряжения.

Мультиметром можно воспользоваться и для определения полярности. Порядок действий такой же, как при определении плюса и минуса обычного диода. При исправном светодиоде и правильном его подключении он даже может начать светиться. Однако, этот способ определения полярности срабатывает далеко не всегда. Дело в том, что падение напряжения открытого светодиода может составлять 1.5 – 3.2 и более вольт. Это значительно больше, чем у обычного полупроводникового диода.

Величина падения напряжения зависит от цвета и мощности светоизлучающего диода. Тестеры с низковольтным питанием не имеют на своих зажимах достаточного напряжения для открытия светодиода. Такими приборами измерения выполнить не удастся.

Подробности

Процесс электролиза или заряда аккумулятора

Такие процессы походи и обратные гальваническим элементам, так как тут не энергия попадает за счет реакции химического характера, а даже наоборот – химическая реакция будет происходить благодаря внешнему источнику электричества. В таком случае плюсом источника питания все еще будут называть катодом, а минус анодом. А вот контакты заряжаемого элемента гальваники или электроды электролизера уже способны носить противоположные наименования, и следует разобраться, почему.

Так как ток от положительного вывода источника питания будет поступать на положительный вывод аккумулятора – последний кстати уже не сможет быть катодом. Ссылаясь на сказанное выше, можно сделать выводы, что в таком случае аккумуляторные электроды при зарядке символически меняют местами. В таком случае через электрод заряжаемого элемента гальваники, в который втекает ток электричества, называют анодом. Итак, при зарядке плюс аккумулятора станет анодом, а минус будет катодом.

Гальванотехника

Процессы металлического осаждения в результате реакции химического типа под действием электрического тока (при процессе электролиза) называют гальванотехникой. Получается, что мир начал получать золоченные, посеребренные, хромированные или даже покрытые иными металлами украшения, а еще детали. Такой процесс применяют в роли декоративных, а еще в прикладных целях – для того, чтобы улучшать устойчивость к коррозии разных узлов и механизмов агрегатов. Метод работы действия установок для нанесения покрытия гальванического типа будет лежать в применении растворов солей элементов, которыми станут покрывать деталь, в роли электролита.

Определить, где анод, а где катод в гальванике тоже важно. Именно в этом случае анод будет являться электродом, к которому подключаются положительный вывод источника питания, а получается, катод в таком случае станет минусом. При этом металл будет осаждаться (восстанавливаться) на минусовом электроде (речь идет про реакцию восстановления)

Получается, что есть вы желаете изготовить позолоченное кольцо собственноручно – подключите к нему отрицательный вывод блочка питания и поместите в емкость с требуемым растворителем

При этом металл будет осаждаться (восстанавливаться) на минусовом электроде (речь идет про реакцию восстановления). Получается, что есть вы желаете изготовить позолоченное кольцо собственноручно – подключите к нему отрицательный вывод блочка питания и поместите в емкость с требуемым растворителем.

В электронике

Ножки или электроды полупроводниковых, а еще вакуумных электронных устройств крайне часто называют катодом и анодом. Предлагаем рассмотреть условное обозначение графического типа полупроводникового диода по схеме. Как видите, анод у диода подключают до плюса батареи. Он так называется по той причине – в такой вывод у диода в любом случае будет втекать ток. На настоящем элементе на катоде будет маркировка в воде точки или полоски. Со светодиодом все аналогично, и на 0.5 см светодиодах внутренности видны через колбу. Та половина, что больше является катодом. Аналогичным образом будет обстоять ситуация даже с тиристором, назначение вывод и однополярное использование таких трехногих компонентов делает его управляемым диодом.

Определение мультиметром

Как и любой диод, выполненный на основе p-n перехода, светоизлучающий диод можно проверить мультиметром, используя свойство проводить ток только в одну сторону. У современных цифровых тестеров есть специальный режим проверки диодов, при котором измерительное напряжение оптимально для данной процедуры.

Чтобы определить расположение выводов светодиода, надо произвольным образом подключить его ножки к щупам мультиметра и определить результат по показаниям дисплея.

Неправильная полярность подключения LED к тестеру.

Если элемент подключен неверно, то результатом измерения будет зашкаливание значения сопротивления (OL — overload, перегрузка). Надо поменять местами зажимы мультиметра.

Правильная полярность подключения LED к тестеру.

Если светодиод исправен и подключен правильно, то будет индицироваться какое-то сопротивление (конкретное значение зависит от типа излучающего элемента). В этом случае анодом будет вывод, присоединенный к плюсу мультиметра (красный провод), а катодом – к минусу (черный провод).

Некоторые тестеры в режиме проверки диодов выдают напряжение, достаточное для зажигания светоизлучающего элемента. В этом случае правильное подключение можно контролировать по свечению.

Свечение светодиода АЛ307 при проверке тестером.

Если в обоих вариантах подключения на дисплее будет индицироваться overload, это может означать:

• неисправность светодиода;
• измерительного напряжения не хватает для открытия p-n перехода (тестер рассчитан на «прозвонку» кремниевых диодов, а большинство светоизлучающих элементов делаются на основе арсенида галлия).

В первом случае полупроводниковый прибор можно утилизировать. Во втором – попробовать другой способ.

Почему существует путаница?

Специально, чтобы облегчить обучение и практическое применение, было решено, что диодные элементы названия выводов не будут менять зависимо от своей схемы включения, и они будут «прикреплены» к физическим выводам. Но это не относится к аккумуляторам. Так, у полупроводниковых диодов всё зависит от типа проводимости кристалла. В электронных лампах этот вопрос привязан к электроду, который эмитирует электроны в месте расположения нити накала. Конечно, тут есть определённые нюансы: так, через такие полупроводниковые приборы, как супрессор и стабилитрон, может немного протекать обратный ток, но здесь существует специфика, явно выходящая за рамки статьи.

Классификация и система обозначений

Параметры, влияющие на классификацию диодов

Классификация диодов зависит от целого ряда факторов. В частности, это касается следующих условий:

• Физических свойств.
• Основных электрических параметров.
• Конструктивно-технологических признаков.
• Род полупроводников.

Принадлежность к тому или иному типу показывается по принципу системы условных обозначений. Периодически она обновляется с дополнением новых подвидов. В большинстве случаев маркировка осуществляется посредством использования буквенно-цифровых кодов.

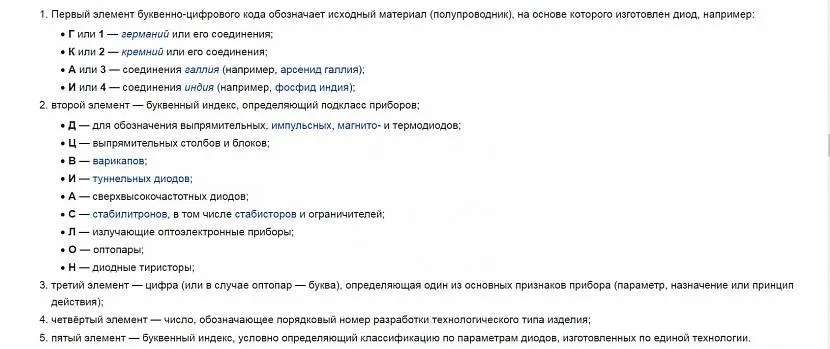

Советская маркировка

Системы буквенно-цифровых сокращений диодов, использующиеся в электротехнике советской эпохи, неоднократно изменялась. Однако, наибольшей популярностью пользовался способ, параметры которого прописаны в ГОСТ 11.336.919-81. К примеру, как это показано в списке, приведённом на изображении.

Советская маркировка диодовИсточник ru.wikipedia.org

В качестве примера можно привести такие обозначения:

• ВИ 121.
• ДГ 805 А.
• ЦК 504Ж.

Помимо этого, система аббревиатур подразумевает использование дополнительных значений с целью конфигурации независимого конструктивно-технологического свойства изделия.

Иностранные способы

Стандартизация распознавания и маркировки диодов за границей РФ не практикуется. По этой причине, в разных странах действуют собственные правила. Например, в США действует система, внедрённая комитетом инженерной стандартизации полупроводниковой продукции Electronic Industries Alliance и Joint Electron Devices Engineering Council (EIA/JEDEC).

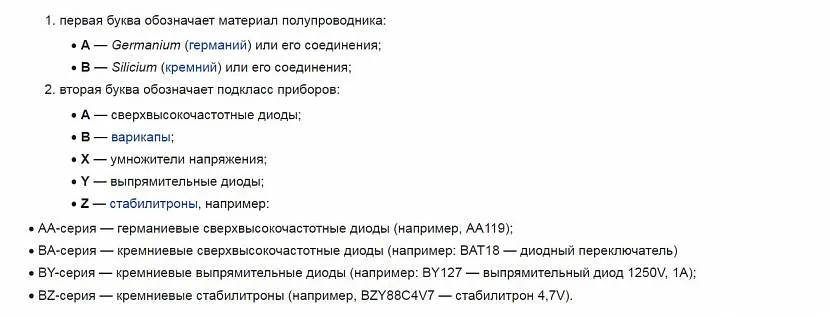

На территории ЕвроСоюза используются иные способы, маркирующиеся под аббревиатурой европейских принципов обозначения и регистрации типов компонентов – Pro Electron. В соответствии с требованиями документа диоды обозначаются двумя буквами и цифровым кодом. Полная распиновка сокращений приведена на следующем изображении.

Маркировка диодов по европейскому принципуИсточник ru.wikipedia.org

Другие способы

К другим распространённым системам маркировки относят:

• GD-серию, в которую входят германиевые диоды, например GD9. Методика относится к старым и не применяющимся в современной промышленности.
• OA-серию с аналогичными германиевыми диодами, разработанными компанией Mullard.

Назначение диода

Полупроводниковые диодные элементы присутствуют практически во всех бытовых электроприборах. Светодиоды используются в производстве осветительных приборов и LED-телевизоров.

Полупроводниковые диоды классифицируются по:

• материалу кристалла (кремний, селен, фосфид индия, германий);
• размерам (микросплавные, точечные, плоские);
• технологии производства p-n перехода (диффузионные, сплавные, эпитаксиальные);
• частоте (низкочастотные, высокочастотные, сверхвысокочастотные, импульсивные);
• сфере использования (выпрямительные и специальные).

Диоды-выпрямители предназначены для преобразования переменного напряжения в постоянное. В схему устанавливаются в виде диодного моста, который можно использовать в радиоаппаратуре, блоке питания, зарядном устройстве.

Выпрямители делятся на:

• слаботочные (до 0,3 ампер);
• средней мощности (0,3-10 ампер);
• силовые (10-100 000 А, до 6 кВ).

Полупроводниковые специальные диодные элементы:

• варикапы (емкостные диоды);
• тиристоры (с дополнительным выводом для переключения в открытое состояние);
• симисторы (ток пропускают в 2-х направлениях);
• стабилитроны (стабилизируют напряжение от 2 вольт в состоянии пробоя, отдельный вид стабиисторы (нормисторы) для напряжения 0,7-2 вольт);
• диоды Шоттки (для низковольтных схем в паре со стабилитроном);
• туннельные диодные элементы (с низким отрицательным сопротивлением);
• динисторы (не содержат управляющих электродов, монтируются в переключатели);
• магнитодиоды (вольт-амперные характеристики меняются в магнитном поле, монтируются в датчики движения, контрольные приборы);
• фотодиоды (преобразуют энергию света в электрическую);
• светодиоды (превращают электрическую энергию в свет).
