Как выполнить сварку проводов своими руками

Электроды для сварки медных проводов

Для сварки проводов в распределительной коробке требуются специальные графитные или угольные электроды с омеднением. Такие электроды имеют температуру плавления, превышающую в несколько раз плавление меди. Они легко поддаются процессу резки, что позволяет делать стержни удобной для работы длины.

При использовании самодельного аппарата для сварки проводов в распределительной коробке лучше применять угольные электроды, имеющие большую температуру электрической дуги, нежели графитовые. Это свойство позволяет проводить сварочные работы на минимальных токах. Графитовые электроды широко применяются при сварке инвертором, так как такой аппарат имеет регулировку силы тока. Сварка инвертором получается более высокого качества. При отсутствии заводских стержней можно использовать стержни от батареек или щетки от электрического двигателя.

Режимы и особенности процесса

Вследствие ограниченности сварочных токов приборы для сплавления электротехнических проводов могут иметь совсем небольшие размеры.

Широко распространённая среди специалистов термитная сварка проводов, организуемая с использованием специальной порошкообразной смеси, позволяет ещё более упростить сварочную процедуру. В этом случае удаётся существенно снизить габариты применяемого переносного оборудования.

При проведении рядовых электротехнических операций (включая сварку медных и алюминиевых проводов) применяется специальное оборудование, для формирования дуги в котором используется постоянный ток прямой полярности.

К держателю электрода в таком устройстве подключается плюс питающей цепи, а на заземляющий провод, который принято называть «массой», подсоединяется её минус.

При сварке отдельными типами электродов с медным покрытием используется обратная полярность.

Величина сварочного тока в любом случае определяется размерами обустраиваемого жгута из электрических проводов и поперечным сечением собранных в нём отдельных жил. В процессе сварки требуемое значение этого параметра выставляется с помощью вынесенного на управляющую панель регулятора.

В различных моделях малогабаритных сварных агрегатов предусматривается регулировка выходного напряжения. Отдельные производители и даже домашние мастера ещё более улучшают конструкцию своих моделей, устанавливая в них специальные ограничители тока.

С данными по выходным параметрам таких устройств можно ознакомиться по таблицам зависимости рабочего напряжения и тока от сечения свариваемых проводов и их количества в скрутке.

Подключение выключателя с двумя клавишами

Подключение выключателя с двумя клавишами в распределительной коробке – более сложное, чем при одноклавишном выключателе.

Схема характерна тем, что к устройству на 2-е группы ламп нужно прокладывать кабель с тремя жилами (если нет заземления). Один проводник подсоединяется на общий контакт, а другие два – на выход к клавишам. Нужно запомнить, какой проводник (по цвету) был подключен к общему контакту. Фаза, которая приходит, соединяется с общим проводом выключателя. Нейтральные провода от входа, а также с двух лампочек скручиваются – три проводника вместе. Остается фазный провод от ламп и два – от выключателя. Их соединяют попарно – один проводник от выключателя к фазе одной лампочки, а второй выход к оставшейся лампе.

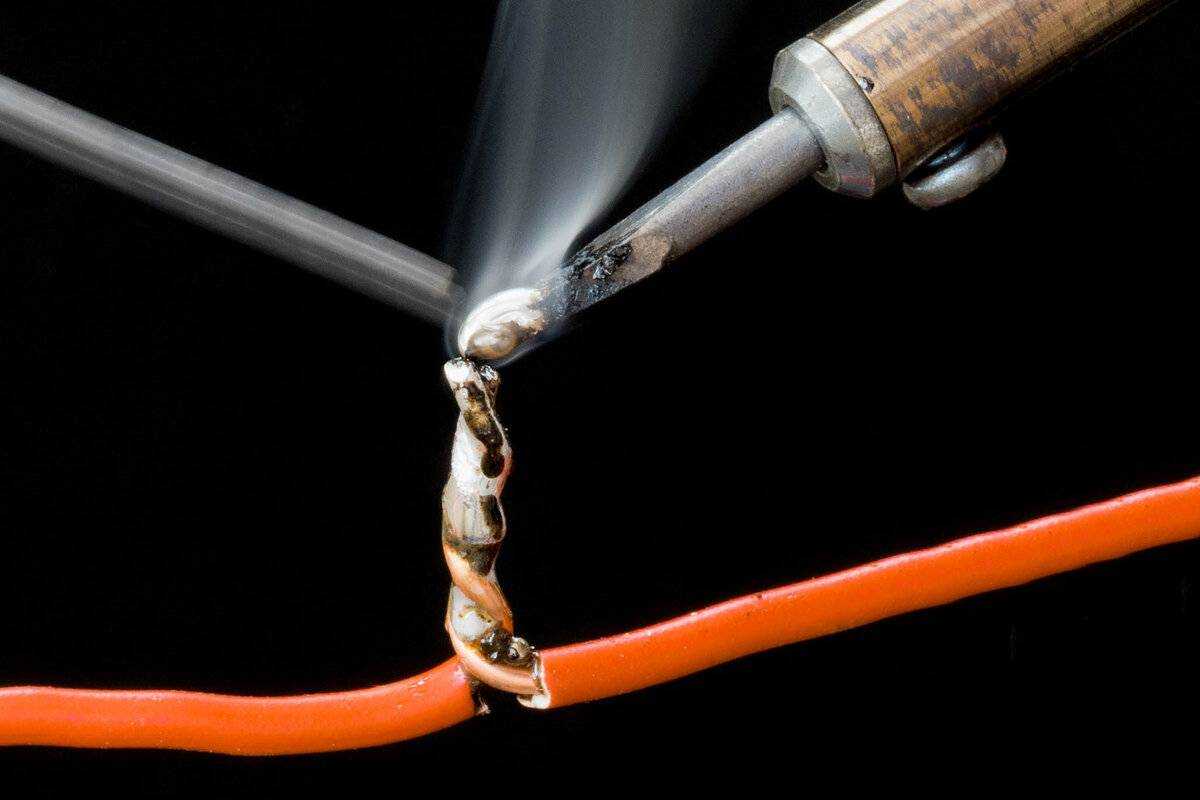

Меры предосторожности во время пайки

При пайке, особенно при помощи тигля, нужно работать очень аккуратно, чтобы не получить ожог расплавленным припоем. Пары свинца ядовиты, поэтому при больших объемах работы нужно пользоваться респиратором.

Чего категорические нельзя делать!

Недопустимо для пайки проводов использовать кислотосодержащие активные флюсы, поскольку они требуют полного удаления после окончания работы. Остатки флюса агрессивно воздействуют на материал проводников и в самом скором времени провода будут окислены вплоть до полного разрушения. Особенно разрушительны для меди хлористый цинк или паяльная кислота.

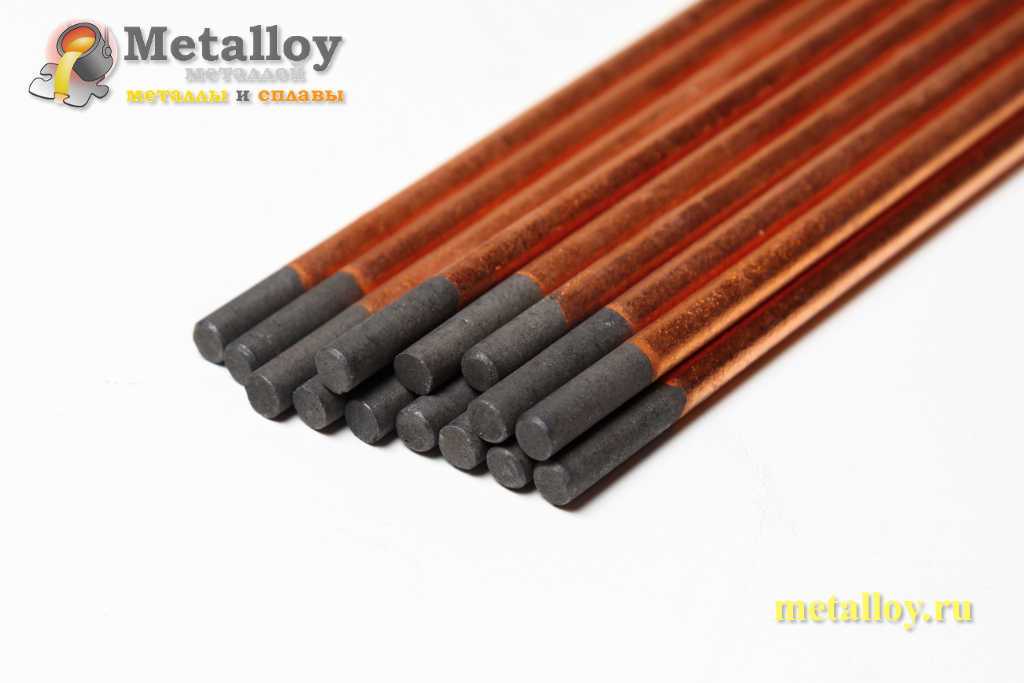

Электроды для сварки медных проводов

Для сваривания медных проводников можно использовать следующие электроды:

• угольный;
• графитовый.

Угольный электрод обладает рядом следующих особенностей:

• температура, при которой наступает расплавление, составляет +3800С;
• работы выполняются на постоянном токе при прямой полярности;
• относительно невысокий КПД дуги;
• допустимо выполнение работ с присадками, без присадок, с подачей их прямо на линию формирования шва;
• угольный электрод для сварки при высоком нагреве свариваемых конструкций расходуется быстро;
• между электродами и поверхностью кабелей создаётся высокотемпературная дуга даже при низких токовых величинах.

Процесс сваривания графитовым электродом имеет следующие особенности:

• в течение процесса сварки электрод остаётся целым;
• повышается сопротивляемость меди к окислительным процессам;
• допустимо применение не омеднённых электродов, для этого достаточно скрутить жилы, зажать их держателем и выполнить стандартную процедуру сварки;
• сварное соединение надёжно, но для этого жилы должны быть скручены плотно, а лишние концы правильно обрезаны для плотного прилегания материала.

Электроды для сварки

Технология процесса и способы сварки проводов

Существуют различные технологии соединения жил: с помощью клеммников, сжимов, опрессовки, пайки или сварки — все они подробно описаны в Правилах электроустановок (ПУЭ) и используются на практике. Наиболее надежным из всех признан метод сварки.

Рис.1

Сваренные воедино проводники представляют собой однородную жилу с рекордно низким переходным сопротивлением, что полностью исключает их нагрев и гарантирует пожаробезопасность.       Для электропроводки, в основном, используется медный провод.

Чтобы выполнить сварку, нужен аппарат с постоянным или переменным током напряжением 12-36 В, с возможностью регулирования тока. Этому условию отвечает инвертор для сварки медных проводов (рис.1).

Учитывая его немалую стоимость, некоторые умельцы вместо него используют трансформатор (рис. 2) или сварочный аппарат, изготовленный своими руками .

В данной статье мы не будем рассказывать о том, как сделать сварочник самостоятельно. Модель может зависеть от исходных материалов, имеющихся у мастера под рукой, и от его знаний и умений.

Рис. 2

Для получения надежного соединения двух и более проводников (жил) используется отработанная технология. Порядок действий таков:

1. С жилы аккуратно снимают отрезок изоляции длиной 60-80 мм, для чего используют нож или специальный инструмент (стриппер, зачиститель, съемник и др.). Разделку производят исключительно вдоль проводника, чтобы случайно не сделать надрез.
2. Тщательно зачищают поверхность до состояния блеска.
3. Оголенный участок проводника обрабатывают наждачной шкуркой.
4. Смачивают чистую тряпочку ацетоном, либо уайт-спиритом и протирают поверхности проводников. Для медных проводов используют буру.
5. Выполняют скрутку. При выполнении скрутки не стоит допускать небрежность. Нельзя просто свить проводки в «жгутик» или сплести из них «косичку». Работу выполняют аккуратно, чтобы не поломать проводники.
6. Выравнивают концы и ровно срезают торец, чтобы он имел плоский срез. Для этого используют монтажные ножницы или обыкновенные кусачки.
7. Сварка проводов, скрученных в единый элемент, выполняется по торцам проводников и занимает 1-2 секунды, в зависимости от количества жил в скрутке и полученного общего сечения.
8. Получившаяся в процессе сварки капля (в виде шарика) должна остыть (рис 4).
9. Для долговечности ее можно покрыть лаком.
10. Завершают работу намоткой изоляции (качественной, с надежным прилипанием) или помещением скрутки в термоусадочную трубку.

Рис. 4. Сварочный «шарик»

Это интересно: Как приварить петли на ворота самостоятельно, инструкция

Особенности сварки медных проводов

Сварка медных проводов имеет следующие особенности:

применяются только графитовые электроды;
длина зачистки изоляции должна составлять более 50 мм;
процесс сваривания должен быть кратковременным, чтобы не расплавить жилу и не нарушить изоляционный материал;
при работе важно пользоваться средствами защиты от ожогов и поражения током;
подходящие режимы определяются экспериментально, поэтому заранее рекомендуется потренироваться на отдельных участках проводников.

Зачистка медных проводов для сварки

Это интересно: Как самому сделать ворота из профильной трубы, инструкция

Как самостоятельно изготовить сварочный аппарат

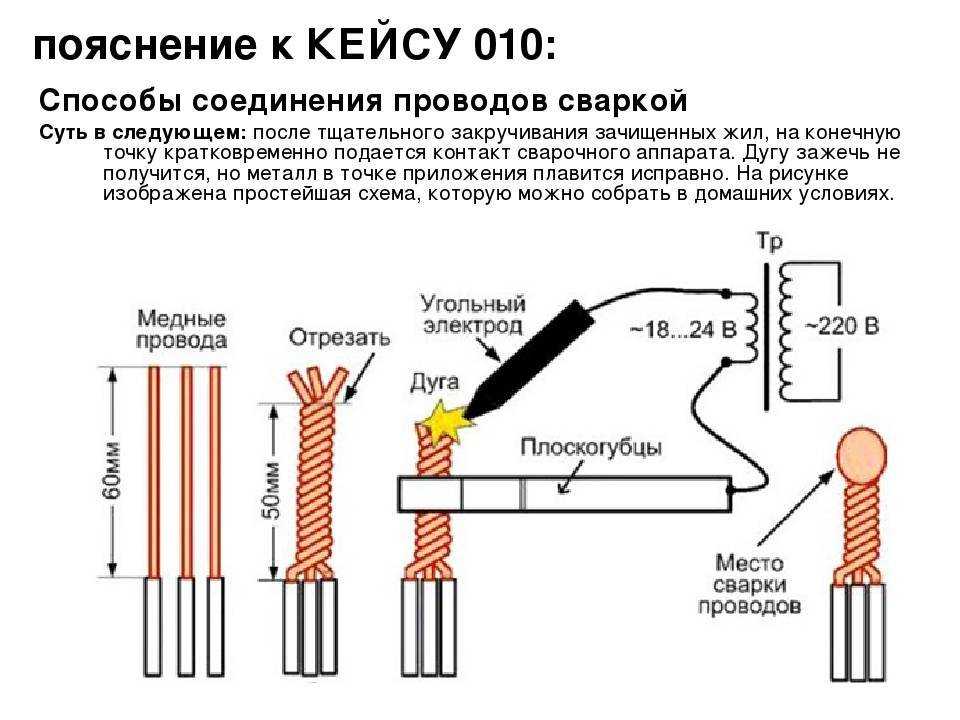

Схема сварки проводов угольным электродом.

Хорошие стороны сварочных аппаратов перечислять можно бесконечно долго, но есть у них и минус – это немалая цена. Покупка такого устройства будет целесообразной лишь в том случае, если регулярно заниматься сварочными работами.

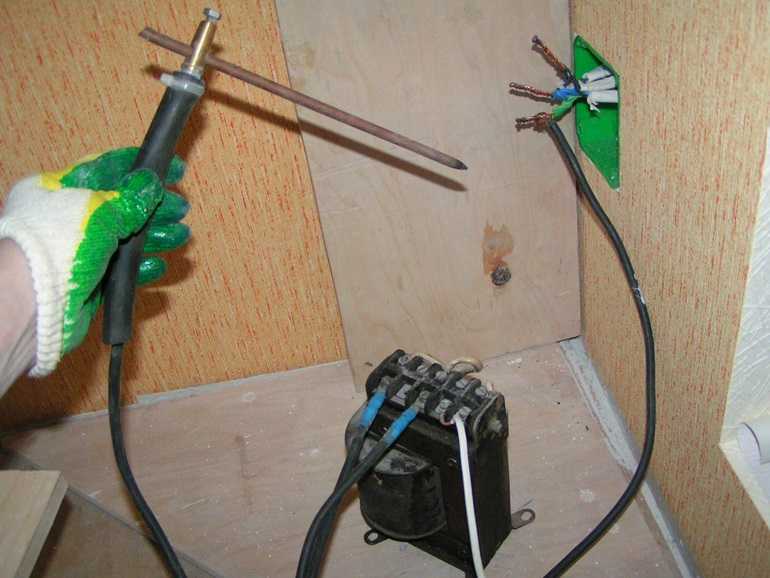

В тех случаях, когда хозяин квартиры решил провести в жилье замену электропроводки своими руками, можно обойтись и самодельным устройством. Например, трансформатором, обладающим приемлемой мощностью. Для этого хорошо подходит трансформатор серии ТБС. Мощность его должна быть как минимум 600 Вт, напряжение вторичной обмотки – 9-36 В. К ней надо будет подключить держатель электрода и зажим, который послужит для подключения «массы».

Сваривание выполняется при помощи угольного электрода, используются те же способы, какие применяют для инвертора. Весь процесс тот же, начиная зачисткой проводов и заканчивая прикасанием к скрутке угольным стержнем и выполнением изоляции скруток.

Если нет трансформатора, его можно сделать своими руками. Подготовьте Ш-образное трансформаторное железо, у него должна быть площадь сердечника минимум 30 см². При таком значении для площади и напряжении в сети 220 В в первичной обработке 293 витка, которые выполнены обмоточным проводом с диаметром 0,8-1 мм.

Наматывание вторичной обмотки производится с использованием трех проводов с диаметром 3 мм, можно применить и более тонкий, 4-5 проводов должны намотаться так, чтобы их общая площадь получилась 15-20 мм². Число витков при указанных данных составляет 13.

Если нет материала с именно такими характеристиками, расчет витков определяют по следующей формуле:

W1=40*U1/S,

Схема обмотки трансформатора.

W2=40*U2/S.

Согласно данным формулам определяют количество витков, которое надо соблюсти для выполнения первой и второй обмоток. При этом S представляет собой площадь сердечника, 40 – коэффициент эмпирический.

Чем лучше материал, тем меньше будет и значение коэффициента, его предельные значения – 40-60. U1 – это напряжение сети, U2 – напряжение вторичной обмотки. Такую формулу можно применять для расчета любого из трансформаторов, а не только сварочного.

При работе понадобятся средства защиты в виде очков, маски и спецодежды, которые помогут избежать ожогов от брызгающего металла.

Чтобы максимально упростить работу, во многих случаях используют специальные зажимы. Такое приспособление имеет очень простую конструкцию и состоит из двух частей – верхней и нижней.

От сварочного трансформатора напряжение подводят к верхней части, представляющей собой подвижный рычаг, и к основанию. Обе части соединяются друг с другом при помощи шарнира специальной изоляционной пластиной. На нижней части укреплен электрод с предназначенным для флюса углублением. Для флюса применяют буру, ее можно приобрести в аптеке.

Его сечение должно быть обязательно большим, чем у вторичной обмотки. Расположение сетевого выключателя надо делать так близко, как это возможно. Хорошо, если установлен проходной выключатель.

В этом случае действия для сварки провода можно описать так. Скрутка крепится на подвижном рычаге с использованием барашкового зажима. Флюс засыпают в специальное углубление, после чего рычаги надо зажать. Напряжение подается на трансформатор, под флюсом в углублении электрода начинает образовываться шарик. Затем трансформатор отключают и дожидаются, пока шарик не остынет в зажиме.

При этом время работы определяют непосредственно по ходу выполнения действий. Если опыта маловато, для начала можно потренироваться на ненужных кусках проводов. При помощи такого приспособления можно выполнять сварку проводов из алюминия или меди.

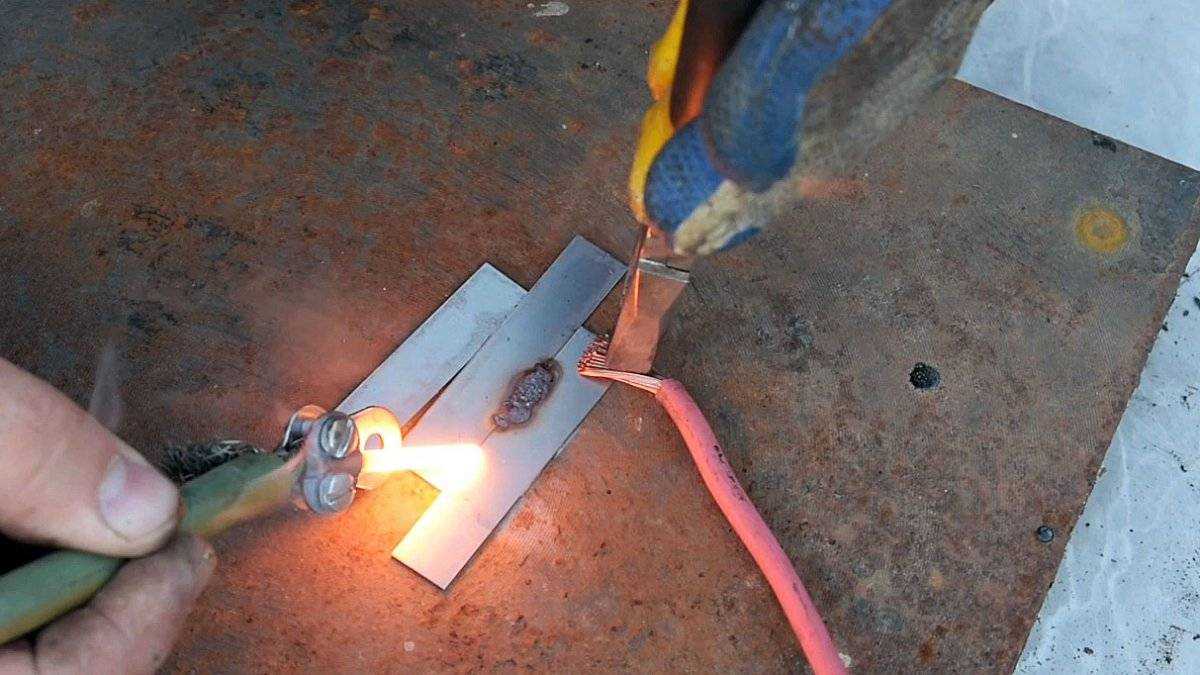

Особенности сварки алюминиевого провода

Сварка алюминиевых проводов, преимущественно встречается в большой промышленности. Для процесса сваривания используют аргоном или привычный сварочный аппарат. Чтобы не перепалить провод, сварка производится на пониженной мощности.

Могут возникать некоторые трудности в виде оксидной плёнки, скорость её образования очень велика. В результате она остаётся на расплавленном металле. Чтобы этого избежать, используются газовая защитная среда и флюс для алюминиевого кабеля.

Сварка алюминиевого провода своими руками в домашних условиях, не является простой задачей. Нужно обладать сверхточными и быстрыми движениями, дабы избежать переплавки металла. Если Вы мастер без опыта, поработайте с газом на более низких скоростях. Но если опыта достаточно, самым удобным вариантом будет инверторный аппарат.

Сварка алюминиевого провода по шагам

Рассмотрим сварку алюминиевого провода по шагам:

1. Сначала удаляем изоляцию и все лишние материалы;
2. Далее концы заготовок обрабатываются флюсом. Это повысит итоговое качество;
3. Включаем аппарат и настраиваем правильный режим работы;
4. Начинаем сварку;
5. Затем убираются лишние части, появившиеся в результате работы;
6. Возобновляем изоляцию провода.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

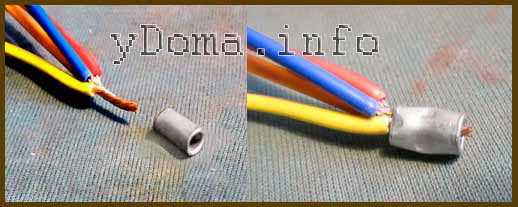

Соединение тонких проводов опрессовкой

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм2.

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.

Способы соединения проводов

Как уже говорилось, для различных способов соединений проводов распределительной коробке существует своя технология электромонтажа, которая заключается в длине зачищенных проводников, их изгибании и использовании соответствующих инструментов.

Поскольку каждый из возможных способов имеет множество специфических нюансов и требует применения специальных инструментов и навыков, ниже, в виде списка со ссылками представлены типы соединений проводов:

• Клеммные колодки;
• Клеммники Wago;
• Колпачки СИЗ;
• Соединительные гильзы;
• Пайка проводов;
• Сварка проводников.

Электромонтаж проводов в распределительной коробке при помощи клеммных колодок

Каждый из приведенных выше способов имеет свои достоинства и недостатки, ознакомиться с которыми нужно обязательно, изучив материалы, перейдя по предложенным ссылкам. Выбирать тип соединений для проведения электромонтажа своими руками следует исходя из наличия инструментов, навыков, возможности приобретения материалов и ожидаемого качества контактов.

Наиболее надежной считается сварка проводов, но она требует специального сварочного аппарата и специфических навыков. Пайка проводников, которая также имеет хорошие характеристики, требует навыков владения паяльником. Клеммники Wago достаточно просты в монтаже, надежны при правильно подобранных изделиях согласно нагрузке, допускают соединение многожильных проводов без использования специальных наконечников, но следует опасаться подделок.

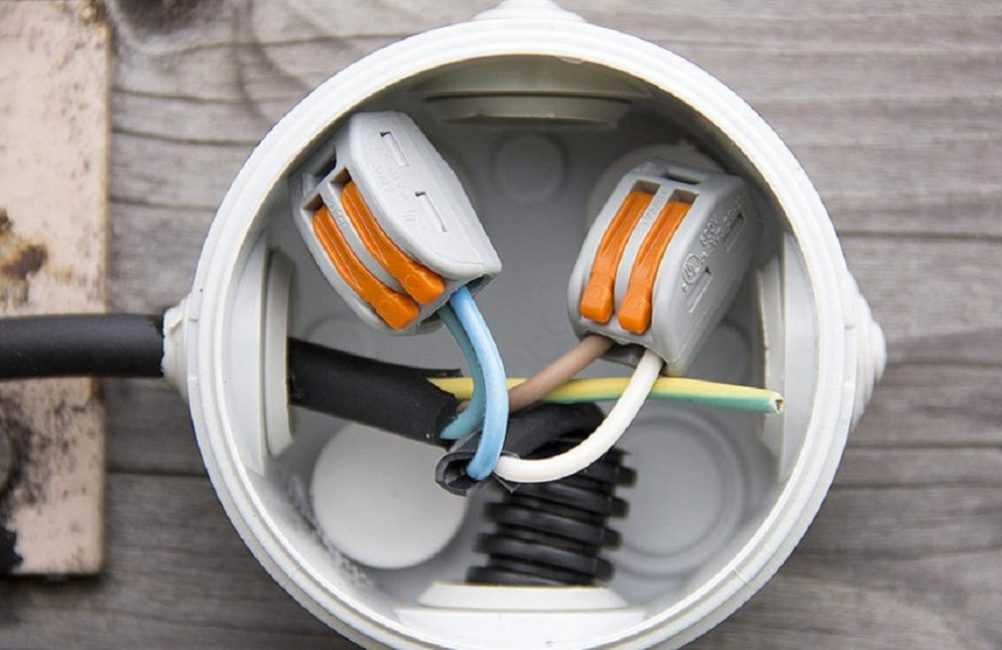

Соединения в распределительной коробке выполнены при помощи клеммников Wago

Использование гильз надежное, при применении специальных изделий можно соединять медь и алюминий, но само соединение требует специальных клещей и является неразборным, что не дает шанса на легкое исправление ошибки электромонтажа. Колпачки СИЗ надежны при соблюдении технологии и правильном подборе диаметра. Клеммные колодки требуют, чтобы болтовые соединения были надежно затянуты.

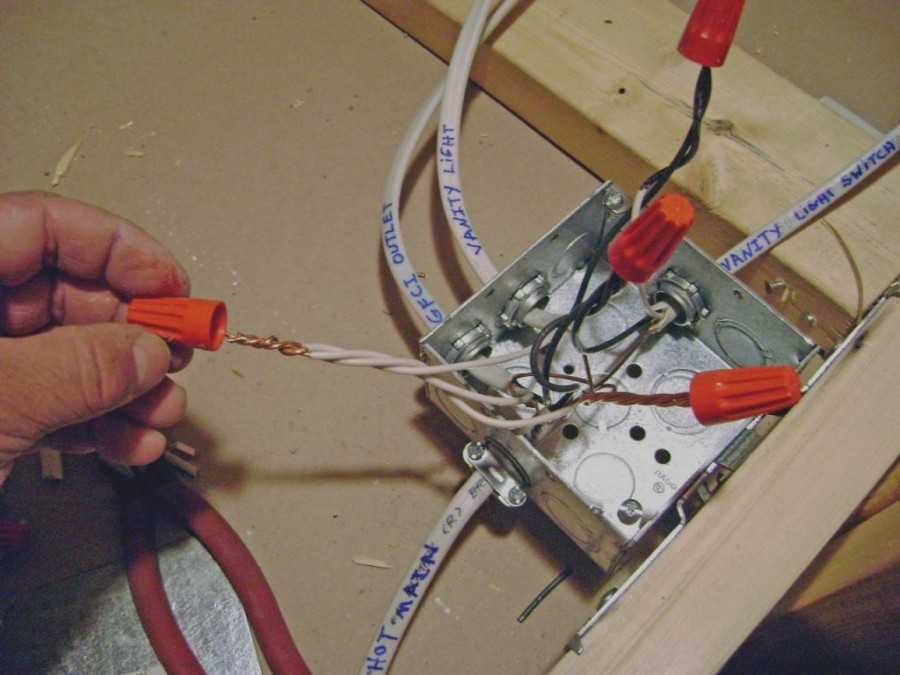

Колпачки СИЗ в распределительной коробкеСкрутка в чистом виде не входит в перечень дозволенных ПУЭ соединений

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительной коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Изоляция соединений в распределительной коробке при помощи термоусадочной трубки

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников

Также важно отсутствие характерного запаха перегретой или горелой изоляции

Оплавленная изоляция одного из соединений в распределительной коробке

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электропроводки максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Особенности сварки проводов

Электропроводка в современных домах выполняется медным проводом, ранее применялся и алюминий. Поэтому в основном будем знакомиться со сварочным процессом медных жил. Особенность медных проводников в том, что при температуре 300 ℃ материал приобретает хрупкость, а при 1080 ℃ происходит плавление

Поэтому очень важно в процессе сварки проводов в распределительной коробке строго соблюдать температурный режим, чтобы избежать повреждения изоляции и проводов. Устранение перегрева осуществляется подсоединением к месту скрутки охлаждающего радиатора

Лучше если радиатор будет из медного материала и плотно прижат к скрутке. Скрутку во время сварки необходимо располагать вертикально, чтобы расплавленный метал приобретал форму сферической капли и охватывал весь пучок проводов. Сварка многожильных проводников производится после предварительной установки специальной обжимной гильзы.

Решение других задач

У соединения многожильных проводов существует ряд особенностей.

Соединение множества проводов

Выше были рассмотрены варианты соединения двух контактов. Если же речь идет о стыковке множества контактов, рекомендуется выбирать среди следующих вариантов (в порядке приоритетности — от лучшего способа к худшему):

• клеммных колодок Wago;
• опрессовки гильзами;
• пайки;
• скрутки;
• изоляционной ленты.

Правила стыковки указанными способами, а также их достоинства и недостатки рассмотрены выше.

Стыковка жил с разными сечениями

Чтобы объединить жилы неодинакового сечения в распредкоробке, понадобятся клеммные колодки Wago, хотя можно обойтись и стандартными клеммными колодками — последний вариант обойдется дешевле. При этом необходимо плотно зафиксировать жилы с помощью винта или рычага.

Обратите внимание! Если провода имеют не только разные сечения, но и произведены из различных металлов, понадобятся особые колодки, внутри которых есть специальный состав для предотвращения окислительных процессов. Подобные колодки имеются в ассортименте Wago

Жилы с различными сечениями можно закрепить и при помощи пайки

Жилы с различными сечениями можно закрепить и при помощи пайки.

Коротко о главном

Для качественного соединения медных проводов используются сварочные аппараты постоянного или переменного тока с возможностью его регулирования. Чаще применяются инверторы. Могут также использоваться трансформаторные аппараты. Оборудование подбирается с учетом требуемой мощности, максимального электротока, размера сварочного устройства, его веса и предустановленных рабочих режимов.

Для сварки чаще применяются графитовые электроды, но также может использоваться угольный расходный материал. При соединении проводов сначала удаляется изоляция. Потом выполняется скрутка. Затем между ней и электродом в держателе создается дуга для выполнения сварки в течение максимум 2 секунд. При этом оборудование заземляется и не используются кабели с некачественной изоляцией.

Назначение распределительных коробок

Распредкоробка может иметь любую форму – квадратную, прямоугольную, круглую или даже овальную

При прокладке электропроводки ее разводят равномерно от щитка ко всем помещениям. В каждом из них провода вновь разветвляются и уходят к конечным точкам потребления: розеткам, выключателям, светильникам и пр. В узловых точках устанавливаются распредкоробки – пустотелые конструкции, предназначенные для сокрытия мест разводки. Их заделывают в стену в 10-30 см от потолка или оставляют снаружи в виде накладных устройств.

Основное предназначение подобных конструкций – защита мест соединения от контакта с горючими материалами, физических повреждений, пыли и влаги. Кроме того, выполняют распределительные коробки и эстетическую роль, закрывая места пайки или не слишком эстетичные клеммы.

По ГОСТ Р 50571.15-97, для доступа к содержимому такие конструкции снабжаются крышками или дверцами. Отверстия по бокам предназначены для вывода проводов. Замуровывать их без возможности свободного открытия запрещено. Даже при монтаже коробки в стену ее крышка должна находиться на поверхности и открываться быстро и без усилий. Иногда распредкоробки могут содержать уже встроенные клеммы.

Изделия, предназначенные для внутренней проводки, должны иметь уровень защиты IР20-30 и выполняться из полистирола, полипропилена. Степень защиты распаечных коробок, монтируемых во взрывоопасных зонах – IР44. Конструкции, устанавливаемые вне помещений, изготавливаются из атмосферостойких материалов и имеют уплотнительные швы.

Согласно ПУЭ, соединение проводов скруткой в распределительной коробке может использоваться только временно, при тестировании сети. Для постоянного использования она запрещена. Ведь провода на этом участке будут перегреваться, что может привести к пожару.

Как надежно соединить провода без пайки: простая пошаговая инструкция

Алгоритм сварки проводов

Для безопасной работы понадобятся рукавицы, защитные сварочные очки, спецодежда. Нужно еще раз проверить, что под местом сварки нет легковоспламеняющихся предметов. Убедившись в полной безопасности, можно начинать сварку:

• на скрутку возле изоляции ставят зажим-радиатор для отвода избыточного тепла от медного проводника и защиты изоляционного покрытия от оплавления;
• туда же крепится «масса» сварочного инвертора;
• к сварочному аппарату подключают питание от сети;
• держатель с электродом подносят к концу скрутки;
• дуга расплавляет медь, на конце жгута-скрутки образуется наплыв в виде капли;
• процесс сварки происходит 1-2 секунды.

После того как сварка остынет, скрутку помещают в термоусадочную трубку или обматывают изоляционной лентой.

Советы и рекомендации опытных монтажников

Для выполнения качественной сварки проводов в распределительной коробке не лишним будет прислушаться к советам опытных монтажников: Очистку проводов от изоляции нужно производить с особой аккуратностью, чтобы избежать повреждения жилы, которая в дальнейшем может сломаться. В процессе сварки скрутку необходимо располагать в вертикальном положении, чтобы металл плавился равномерно. Обязательно необходимо применять средства защиты при сварочных работах (защитную маску, термоустойчивые перчатки, специальную одежду). Новичкам желательно немного потренироваться на отдельных кусках проводов в различных режимах сварочного процесса.

Помните, что соединение проводов в электрической распределительной коробке методом сварки гарантирует наиболее качественный результат и в дальнейшей эксплуатации не создаст проблем с системой электропитания дома. Применение аппарата, сделанного своими руками, позволит достичь прочности соединительного контакта не хуже заводских моделей.

Как сделать агрегат для сварки проводов своими руками

При желании можно сделать трансформатор для сварки медных проводов своими руками. Основной вопрос касается подбора материалов и инструментов. Во время изготовления прибора лучше придерживаться инструкции.

Материалы и инструменты

Чтобы сделать прибор своими руками, из материалов потребуется такое:

• трансформатор;
• зажимы типа крокодил;
• угольный электрод;
• алюминиевый кабель — 2 штуки;
• поворотный регулятор напряжения;
• провод питания сечением более 2.5 мм.

Из инструментов подбираются пассатижи, набор отвёрток. Желательно иметь под рукой плоскогубцы.

Подбор корпуса

Для самоделки необходим надежный кожух, который будет защищать трансформатор

Важно помнить о технике безопасности, поскольку легко получить ожог. Коробка может быть подобрана из металла либо пластика

Если делается мобильная установка, лучше использовать пластик

Металлическая коробка считается более устойчивой, однако не предназначена для транспортировки

Если делается мобильная установка, лучше использовать пластик. Металлическая коробка считается более устойчивой, однако не предназначена для транспортировки.

Подбор корпуса

Трансформатор

Касательно основы на выбор представлены, как электронные, так и силовые установки

Блоки поставляются различными производителями и важно определиться со схемой сварочного устройства на тиристорах. В цепи предусмотрено место для блоков вывода, а также вторичной обмотки

Отдельно подбирается регулятор напряжения, который отвечает за выпрямленный ток

Данная технология активно используется для зарядки аккумуляторов. Поэтому подобные установки встречаются в стартерах различных производителей. Если выбор пал на электронный блок, стоит малость разобраться в его работе. За основу взята схема генератора сигналов, поэтому используются биполярные транзисторы. Обеспечивается обратная проводимость, наблюдается высокое напряжение

Отдельно подбирается регулятор напряжения, который отвечает за выпрямленный ток. Данная технология активно используется для зарядки аккумуляторов. Поэтому подобные установки встречаются в стартерах различных производителей. Если выбор пал на электронный блок, стоит малость разобраться в его работе. За основу взята схема генератора сигналов, поэтому используются биполярные транзисторы. Обеспечивается обратная проводимость, наблюдается высокое напряжение.

Схема трансформатора

При подборе электронного блока учитывается максимальный уровень энергопотребления, а также напряжение. Распространенными считаются самодельные модификации на 6 и 9 вольт. В стандартной схеме электронного блока происходит открытие транзисторов и далее по цепочке осуществляется разряд конденсаторов. Тиристор в цепи работает в качестве усилителя.

Как вариант, применяются трехобмоточные трансформаторы серии ТИ. Их особенность заключается в малом уровне напряжения. При желании элемент можно самостоятельно создать на ферритах. В таких установках высокий показатель преобразования энергии

Во время сборки важно добиться необходимой величины тока, которая зависит от потребностей

Кабель питания

Когда имеется мощный трансформатор на 24 вольта, для него рекомендуется подобрать соответствующую электропроводку. Рекомендуется использовать заготовки с сечением от 2.5 мм. По технике безопасности рекомендуется установить выключатель, который подключается к проводке. Таким образом, в случае чего установку можно будет оперативно выключить, прекратив подачу тока.

Кабель питания

Использование клемм

Чтобы запитать трансформатор или инвертер, на него одеваются клеммы методом скручивания. Далее осуществляется подключение к сети 220 вольт.

Установка держателя и контакта

От клемм отходит два провода, один из которых идёт на держатель, другой — на контакт. У сварщика должна быть возможность удерживать заготовку, а также свободно зафиксировать электрод, благодаря которому осуществляется сварка. Специалисты не всегда используют зажимы, предпочитая работать свободно с плоскогубцами. Рассматривая поближе держатель под электрод, рекомендуется подбирать длинные заготовки, поскольку они более практичны.

Держатель для аппарата

Уменьшается риск поражения электротоком, плюс сварщику практичнее работать в труднодоступных местах. С длинным держателем легко производить работы на потолке либо в узких проходах. Дополнительно, если от трансформатора отходит длинный держатель, нет необходимости часто его переставлять.

Достоинства соединения проводов сваркой

Сварка проводов в распределительной коробке своими руками имеет неоспоримое достоинство перед всеми видами соединения проводников тем, что позволяет достичь полного отсутствия переходного сопротивления, которое существует при болтовой стыковке и скрутке. Это достоинство в особой мере проявляется при соединении проводки для мощных силовых устройств.

Преимущества сварки проводов в электрической распределительной коробке легче рассмотреть в сравнении с процессом пайки:

• не требуется производить лужение оголенных жил;
• не используется присадочный материал (олово);
• скорость выполнения работы намного выше, поэтому возрастает эффективность при большом объеме соединений;
• возможность проводить сварку проводов любого сечения.

Основным недостатком считается стоимость требуемого оборудования для выполнения качественного соединения.

Выбор припоя

Выбрать подходящий припой для пайки скруток — это самый ответственный момент. От припоя зависит конечный результат. В процессе использования разных марок припоя, я пытался выявить закономерность между качеством пайки и процентном содержании олова. Однако таковой зависимости обнаружить не удалось.

Единственное, что можно утверждать с полной уверенностью — припой обязательно должен быть с флюсом внутри. Это и не удивительно: метод пайки не предусматривает обязательное нанесение флюса на скрутки, а флюс необходим.

Удобнее всего использовать припой в проволоке толщиной 1мм или около того. Продается он в катушках или пластиковых тубах.

По-большому счету, выбирать припой придется методом проб и ошибок, иного метода я не вижу. Ну и приведу несколько примеров припоев нескольких производителей:

Этот припой хорошо подходит для пайки скруток. А тот, что ниже, лучше не брать — тонкие скрутки из 2-х проводов 1,5 мм² он хорошо спаяет, но скрутки толще он только испортит.

Вот еще достаточно неплохой припой REXANT:

При первом выборе припоя, самым лучшим вариантом будет покупка небольшой тубы на пробу. Ну и запоминать, какие из купленных марок паяли хорошо, а какие плохо. Собственно вот такая нехитрая наука.

Помимо припоя хорошо иметь под рукой очиститель — обычный спирт. Многие медные жилы, даже новые, покрыты слоями окислов или иными налетами, которые затрудняют пайку.

Хорошим вариантом очистителя является флюс «ТАГС» — он превосходно очищает поверхность медных жил и в добавок помогает процессу пайки.
