Кабель шввп: расшифровка, характеристики, сертификат и производители

Расшифровка и типы

Маркировка указывает на структуру и конструкцию изделия. Так, у ШВВП следующая расшифровка:

Ш — означает, что это шнур. Основным отличием его от классического провода является увеличенная гибкость и хорошая изоляция. Обычные провода часто идут без внутренней изоляции;
В — указывает на материал изоляции, которым является ПВХ пластик (поливинилхлорид);
В — означает наличие двойной изоляции. Такой шнур представляет собой одновременно несколько жил, где первый изоляционный слой находится на каждом из проводников, а другим является оболочка всего изделия;
П — указывает на плоскость шнура. Другими словами, жилы провода находятся параллельно друг друга вне зависимости от их количества. К тому же плоское расположение не исключает скручивания жил для придачи шнуру круглой формы.

Другие факторы, влияющие на характеристики изделия и разделяющие его на различные виды, является:

Количество жил;
Сечение;
Цвет шнура.

Исходя из этого, существуют различные варианты шнура, отличающиеся своими характеристиками:

Согласно действующим ГОСТам сечение жил такого провода бывает либо 0.5 мм, либо 0.75 мм. Более крупных вариантов для токоведущих частей этих шнуров не предусмотрено;
Максимальное количество используемых токоведущих жил. По действующим нормативам этот тип марки бывает либо двухжильным, либо трехжильным. В обоих случаях применяются жилы с сечением до 0.75 мм;
Внутри каждой жилы находится несколько проволок. Это необходимо чтобы повысить уровень гибкости шнура. По действующему ГОСТу в ШВВП проводе присутствует 7 и более медных проволок. Диаметр каждой из них составляет 0.33 мм, при сечении жил 0.5 мм, а также 0.38 мм, если этот показатель 0.75 мм;
Толщина изоляции. Вне зависимости от других характеристик размеры изоляции не могут быть меньше 0.5 мм. При этом толщина оболочки всегда больше этого показателя и составляет более 0.6 мм;
Еще одной характеристикой, по которой различают провода ШВВП, является цвет жил, а также оболочки. Чаще всего последняя делается классического белого цвета, но при необходимости используется черная окраска. Что касается жил, то они выполняются из большой цветовой палитры, параметры которой определены в действующем ГОСТе 7399–97. Цветовая раскраска не влияет на стоимость провода.

Видеообзор

Источники

https://www.asutpp.ru/provod-shvvp.html
https://cable.ru/cable/group-shvvp_description.php
https://220.guru/electroprovodka/provoda-kabeli/shvvp.html
https://amperof.ru/elektromontazh/electroprivodka/kabel-shvvp.html
https://ProFazu.ru/provodka/cable-wire/provod-shvvp.html
https://samelectrik.ru/texnicheskie-xarakteristika-shnura-shvvp.html
https://OFaze.ru/elektrosnabzhenie/kabel-shvvp
https://electricvdele.ru/elektroprovodka/kabeli-i-provoda/tehnicheskie-harakteristiki-shnura-shvvp.html
https://Elektrik-a.su/kabeli-i-provoda/silovye/provod-shvvp-519

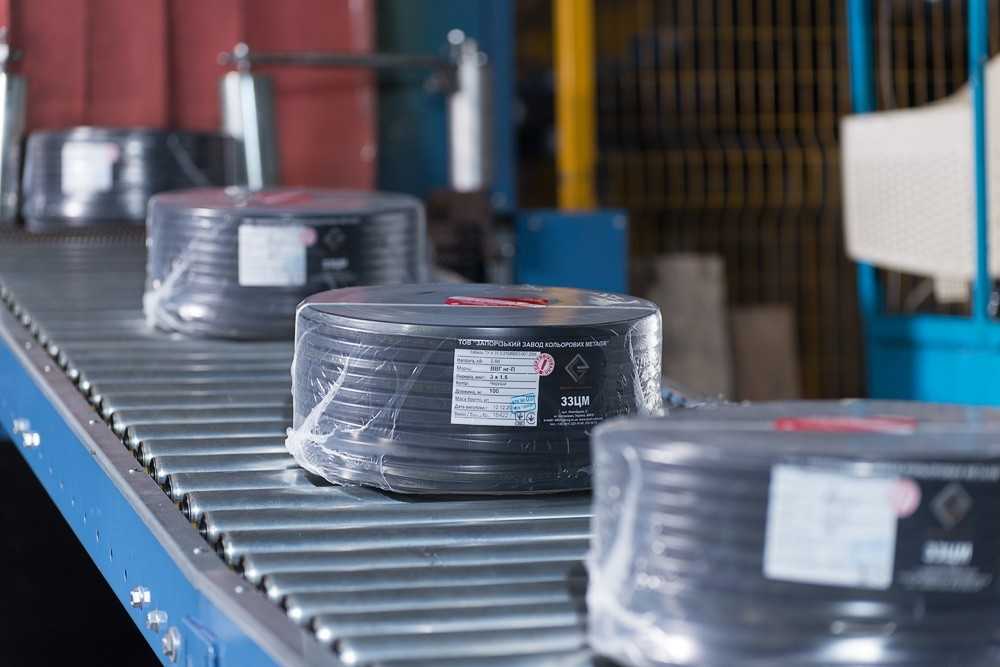

Поставки провода ШВВП

Последним критерием, на который стоит обратить внимание при выборе, является правильная маркировка бухт и самого кабеля. Эта маркировка наносится согласно ГОСТ7399 – 97 и обязательно должна содержать обозначение данного стандарта

Маркировка проводов	Начнем с маркировки провода. Как вы можете видеть на видео на проводе в обязательном порядке должен быть нанесен товарный знак завода-изготовителя, маркоразмер провода и год выпуска.
Маркировка на оболочке шнура ШВВП	При этом надписи на проводе должны быть нанесены через каждые 500 – 550 мм. Не наносить надписи допускается только в случае согласования с потребителем при использовании шнуров для армирования.

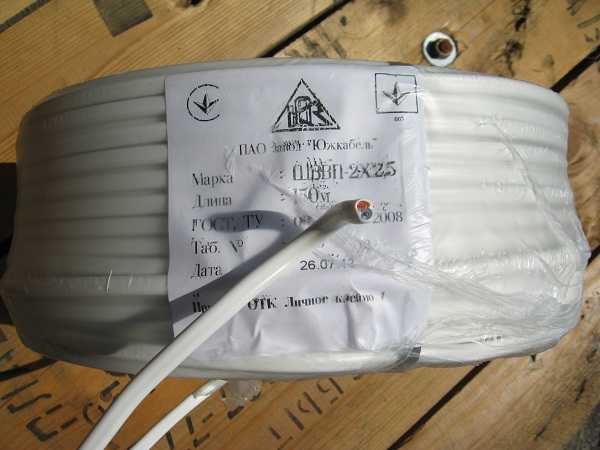

Ярлык на бухте кабеля	При этом в любом случае бухты должны быть снабжены соответствующим ярлыком. На нем указывается условное обозначение шнура, длина провода или длина кусков из которых состоит бухта, масса бухты, наименование завода-изготовителя и дата изготовления.

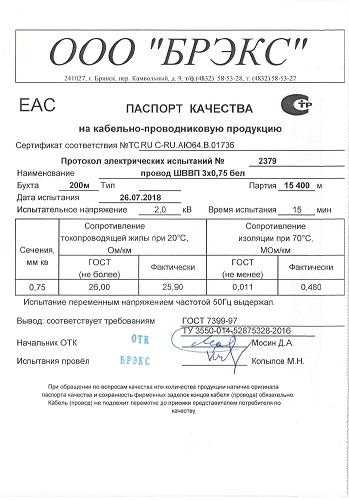

Этикетка на бухте провода	По требованию потребителя на бухте может наносится еще штамп технического контроля. Если провод предназначен для розничной торговли, то все приведенные выше данные должны быть указаны на прикрепленной этикетке.

Это интересно: Скрытая электропроводка в деревянном доме — видео, фото, правила монтажа

Расшифровка и виды провода ШВВП

Ответить на вопрос какого назначение провода ШВВП, нам во многом поможет расшифровка его названия и особенностей конструкции. Поэтому нашу статью начать следует именно с определения этих параметров.

Расшифровка названия провода ШВВП

Начнем с расшифровывания маркировки провода. Ведь она позволит не только узнать назначение, но и может многое сказать о структуре и конструкции провода.

Структура проводов ШВВП

Итак:

Первая буква – Ш, говорит нам что это шнур. В отличие от обычного провода шнур имеет повышенную гибкость и в обязательном порядке имеет изоляцию. Провод же может не иметь изоляции.
Вторая буква – В. Она говорит о структуре изоляции шнура. «В» означает виниловую изоляцию, которую еще часто называют ПВХ пластиком.
Третья буква снова «В». Это говорит о том, что шнур данной марки имеет двойную изоляцию, или как звучит более правильно, оболочку из винила. Если шнур состоит из нескольких проводов, то первый слой изоляции обычно покрывает сам проводник, а второй все проводники шнура. Это справедливо и для марки провода ШВВП.
Четвертая буква – П. Она означает что шнур плоский. То есть все жилы провода расположены параллельно независимо от их числа. Кроме плоского расположения жил возможно их скручивание, что придает проводу круглую форму.
Помимо основных четырех букв инструкция допускает нанесения еще одной прописной буквы к маркировке провода. Это могут быть буквы «н», «л», «т» или «нг», который в современной маркировке может приобретать форму «LS».

Провод луженный ШВВП

Аббревиатура «л» означает применение в проводнике лужёной меди. Это позволяет снизить вероятность коррозии меди и упрощает его пайку.

Провод армированный вилкой

Аббревиатура «л» означает недопустимость армирования данного провода неразборной арматурой. Говоря более простым языком к таким проводам нельзя припаивать несъемные вилки или розетки. Они должны крепится к проводу только при помощи клемм.
Аббревиатура «т» говорит нам о повышенной температурной стойкости провода. Благодаря чему его можно использовать в горячих, а иногда и влажных помещениях.

Проверка огнестойкости провода

Провод марки ШВВП дополнительно может содержать аббревиатуру «нг» или «LS». Такая маркировка обозначает, что провод не горючий и с низким процентом дымо- и газовыделение.

Исполнение провода ШВВП

Важными факторами при выборе являются и такие параметры как сечение, количество жил и в некоторых случаях окраска провода. Поэтому давайте рассмотрим отдельно возможные варианты.

Размеры проводов ШВВП

Прежде всего остановимся на сечении. Согласно ГОСТ 7399 – 97 ШВВП провод может иметь сечение в 0,5 мм2 или 0,75 мм2. Большие сечения токоведущих частей для данной марки провода не предусмотрены. Исходя из этого и номинальные токи для шнуров данного вида не очень большие.

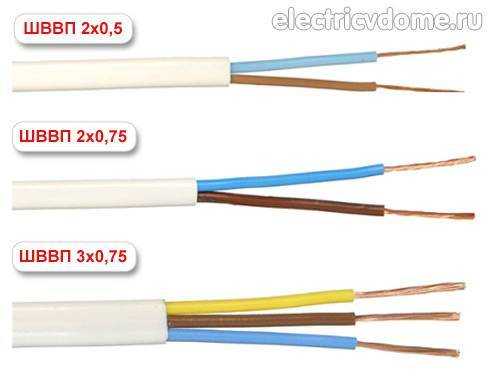

Возможные варианты типоразмеров шнура ШВВП

Размещение отдельных проволок в каждой жиле ШВВП

Для повышения гибкости шнура каждая жила провода состоит из нескольких проволок. Так согласно ГОСТ 22483 – 77 для нашего провода в каждой жиле должно быть не менее 7 проволок. При этом диаметр каждой проволоки должен быть не более 0,33 мм для жил сечением 0,5 мм2, и не более 0,38 мм для жил сечением 0,75 мм2.
Следующим важным вопросом является толщина изоляции. Независимо от сечения и количества жил в шнуре толщина изоляции жилы должна быть не менее 0,5 мм. Толщина оболочки должна быть еще выше и составляет не меньше 0,6 мм.
Последующим возможным отличие является цветовая маркировка жил и оболочки шнура. Оболочка обычно выполняется стандартного белого цвета и лишь в редких случаях может быть выполнена черным цветом. А вот жилы провода могут иметь богатую цветовую палитру, которая кстати определяется ГОСТ7399 – 97. Цена на провод обычно не зависит от цветовой раскраски жил провода.

Правила цветового обозначения проводов согласно ПУЭ

Провод ШВВП расшифровка и применение

Шнур (провод) ШВВП – кабельное изделие, которое чаще всего применяется в административно-бытовой сфере для гибкого подключения к электрической сети напряжением до 380В включительно разнообразных передвижных и стационарных электроприборов, таких как холодильник, кондиционер, электрочайник, пылесос, периферийные устройства, триммер и т.п. В зависимости от климатического исполнения провода ШВВП могут эксплуатироваться как внутри, так и вне помещений.

Как и любое кабельное изделие, провод ШВВП имеет расшифровку букв маркировки:

Ш – шнур (провод с изолированными жилами повышенной гибкости)

В – изоляция из поливинилхлоридного пластиката

В – оболочка из поливинилхлоридного пластиката

П – плоское исполнение

Это интересно: Провод СИП — технические характеристики, виды, производители

Отличие провода ПВС от шнура ШВВП

Для того чтобы точно определиться в отличиях этих видов проводников, необходимо знать особенности и характеристики каждого. Так как особенности одного вида известны (ШВВП), нужно разобраться с параметрами другого (ПВС).

Обозначения кабеля (проводов) ПВС:

П – обозначает провод;
В – изоляция на основе ПВХ пластиката;
С – обозначение соединительный.

Пример условной маркировки кабеля ПВС – 3 х 2,5. Провод, состоящий из трех медных жил, сечение отдельной жилы 2,5 мм2.

К буквенному обозначению в зависимости от типа провода добавляют обозначения в виде: (НГ) – негорючий материал изоляции, (НГ – LS) – негорючий, с пониженным выделением дыма.

Жилы данного провода, являются медными, многопроволочными. Все проволоки одной жилы скручены. Изоляция самих жил и внешняя оболочка, выполнены из одного и того же материала, в который при изготовлении добавляют специальные присадки. Цветовая гамма проводников соответствует требованиям ГОСТ.

Данный провод, служит для подключения стационарных или подвижных агрегатов и оборудования. Допустимое значение напряжения 380 Вольт. Благодаря характеристикам и особенностям, данный провод часто используется в качестве соединительного элемента в бытовых удлинителях.

Говоря об отличиях данных проводников, стоит отметить, что в большей степени у них одинаковые показатели. А это и максимальная квадратура сечения жил, рабочее напряжение, количество жил и рабочая температура.

Основными отличиями этих проводников, является то, что провод (ПВС) недопустимо применять при монтаже скрытой электропроводки, и они различаются по структуре (ПВС – круглый, ШВВП – плоский).

Для освещения и проводки

Провода и шнуры не подойдут скрытой и открытой проводке, поскольку такие электрические установки являются неподвижными, а рассматриваемые проводники используют для подвижного типа.

Для проводок используют специально созданные для этой цели кабели.

Шнуры ШВВП обладают слишком тонким изоляционным слоем для прокладывания в стене, хотя можно проложить его в специальных защитных материалах (например, в гофре).

У проводов изоляционный слой толще, но для проводки он не обладает необходимой теплоотдачей. По этой причине для скрытой проводки использовать его нельзя.

Для подключения точечного светильника необходимо располагать проводники за листами из гипсокартона или за натяжным потолком. В этом случае лучше всего выбирать те проводники, которые обладают необходимой гибкостью из-за особенностей установки.

Шнуры и провода отлично подходят под этот параметр, хотя лучше всё же выбирать провод ПВС, поскольку его слой изоляции прочнее.

В случае использования на открытом воздухе допускает прокладка только в гофрированной трубе, при этом, опять же, лучше выбирать провод, так как он надёжнее и прочнее шнура.

Это основные характеристики, различия и сходства шнуров ШВВП и проводов ПВС. Для соединения таких проводов лучше всего использовать клеммы и зажимы ВАГО, пайку или сварку.

Выбирайте те проводники, которые лучше всего подойдут для реализации поставленных задач!

Расшифровка и виды провода ШВВП

Расшифровка названия провода ШВВП

Структура проводов ШВВП

Итак:

Первая буква – Ш, говорит нам что это шнур. В отличие от обычного провода шнур имеет повышенную гибкость и в обязательном порядке имеет изоляцию. Провод же может не иметь изоляции.
Вторая буква – В. Она говорит о структуре изоляции шнура. «В» означает виниловую изоляцию, которую еще часто называют ПВХ пластиком.
Третья буква снова «В». Это говорит о том, что шнур данной марки имеет двойную изоляцию, или как звучит более правильно, оболочку из винила. Если шнур состоит из нескольких проводов, то первый слой изоляции обычно покрывает сам проводник, а второй все проводники шнура. Это справедливо и для марки провода ШВВП.
Четвертая буква – П. Она означает что шнур плоский. То есть все жилы провода расположены параллельно независимо от их числа. Кроме плоского расположения жил возможно их скручивание, что придает проводу круглую форму.
Помимо основных четырех букв инструкция допускает нанесения еще одной прописной буквы к маркировке провода. Это могут быть буквы «н», «л», «т» или «нг», который в современной маркировке может приобретать форму «LS».

Провод луженный ШВВП

Провод армированный вилкой

Аббревиатура «л» означает недопустимость армирования данного провода неразборной арматурой. Говоря более простым языком к таким проводам нельзя припаивать несъемные вилки или розетки. Они должны крепится к проводу только при помощи клемм.
Аббревиатура «т» говорит нам о повышенной температурной стойкости провода. Благодаря чему его можно использовать в горячих, а иногда и влажных помещениях.

Проверка огнестойкости провода

Исполнение провода ШВВП

Размеры проводов ШВВП

Возможные варианты типоразмеров шнура ШВВП

Размещение отдельных проволок в каждой жиле ШВВП

Для повышения гибкости шнура каждая жила провода состоит из нескольких проволок. Так согласно ГОСТ 22483 – 77 для нашего провода в каждой жиле должно быть не менее 7 проволок. При этом диаметр каждой проволоки должен быть не более 0,33 мм для жил сечением 0,5 мм2, и не более 0,38 мм для жил сечением 0,75 мм2.
Следующим важным вопросом является толщина изоляции. Независимо от сечения и количества жил в шнуре толщина изоляции жилы должна быть не менее 0,5 мм. Толщина оболочки должна быть еще выше и составляет не меньше 0,6 мм.
Последующим возможным отличие является цветовая маркировка жил и оболочки шнура. Оболочка обычно выполняется стандартного белого цвета и лишь в редких случаях может быть выполнена черным цветом. А вот жилы провода могут иметь богатую цветовую палитру, которая кстати определяется ГОСТ7399 – 97. Цена на провод обычно не зависит от цветовой раскраски жил провода.

Правила цветового обозначения проводов согласно ПУЭ

Расшифровка

Если рассмотреть подробно значение аббревиатуры ШВВП, то станет ясно, что это не провод и не кабель, а шнур. Шнуром называется электротехническое изделие, предназначенное для подключения потребителей к сети переменного тока и имеющее несколько (две минимум) жил. Токоведущие жилы в основном эластичны и имеют сечение до 0,75 мм2.

Внимание! Если корпус подключаемого бытового прибора не требует наличия заземляющего проводника, то шнур имеет две токопроводящих жилы. По гост ГОСТ 7399 – 97 это бытовой шнур

В остальных случаях шнуры – многожильные изделия.

Трёхжильный шввп

Маркировка являет собой надпись, в которой сочетаются буквы и цифры. Она наносится на поверхность проводника через каждый метр. Расшифровка имеет следующее значение:

Ш – шнур;
В – поливинилхлоридная (ПВХ) оболочка токоведущих жил;
В – поливинилхлоридная (ПВХ) внешняя оболочка;
П – плоский.

Двойная изоляция делает исполнение шнура более безопасным в отношении электрических воздействий на человека. К тому же материалы из ПВХ не подвержены активному горению.

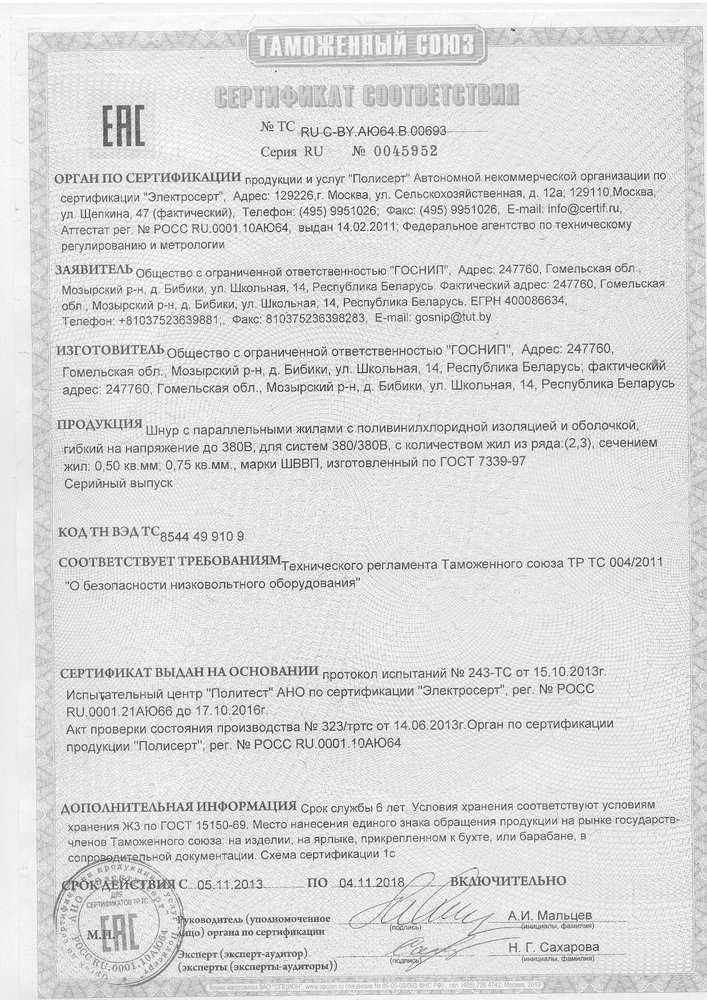

Производители

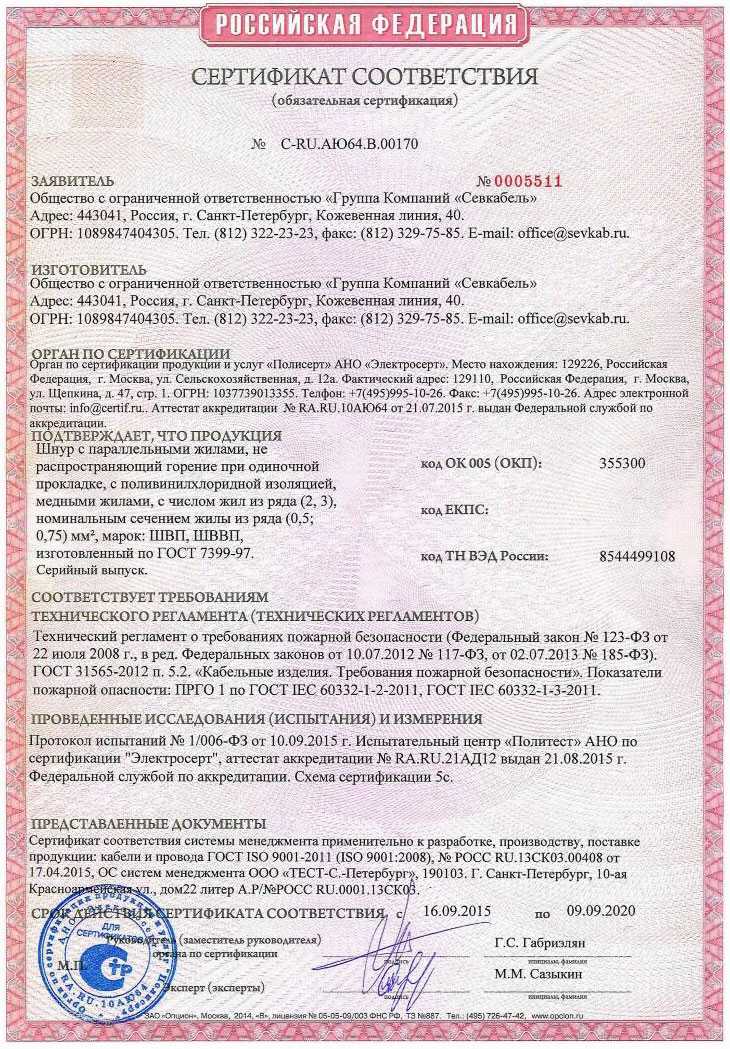

Среди отечественных производителей ШВВП-шнура, зарекомендовавших себя среди потребителей и электромонтажников, стоит выделить заводы «Электрокабель» и «Севкабель». Также продукцию неплохого качества выпускает Верхнеокский кабельный завод (ВКЗ). Если вы столкнулись с кабелем других производителей и возникли сомнения относительно качества продукции, то воспользуйтесь штангенциркулем, чтобы определить приблизительную толщину провода и высчитать площадь сечения жилы.

ШВВП-шнуры является качественным и недорогим изделием, подходящим для временного подключения слаботочных бытовых приборов к промышленной электросети напряжением 220/380 В. И все-таки для стационарных установок высоких мощностей, включая станки и игровые компьютеры, нужно использовать кабель с большим сечением. В отличие от ШВВП ПВС-кабель справляется с увеличенной токовой нагрузкой.

«Верхнеокский кабельный завод»

Изделия ООО «Верхнеокский кабельный завод» отвечают всем техническим требованиям и стандартам. Вся продукция сертифицирована.

Кабели и силовые провода применяются для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение до 1 кВ. Силовые кабели и провода предназначены для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках и лотках, а также на открытом воздухе. Производство кабельно-проводниковой продукции

Провода соединительные и установочные применяются для обеспечения электроэнергией приборов бытового и аналогичного применения: холодильников, стиральных машин, кондиционеров, различных кухонных приспособлений, средств малой механизации, а также для изготовления удлинительных шнуров с напряжением до 380 В.

Кабели и провода монтажные предназначены для формирования информационных полевых шин, подключения датчиков с цифровым частотно-модулированным сигналом, сигналом 4-20 мА, по интерфейсу HART, RS 485, RS 482, RS 422 или другим, требующим использование витой пары в качестве канала приема/передачи данных.

«Энергокабель»

Завод «Энергокабель» — современное предприятие, оснащенное высокопроизводительным оборудованием, позволяющим выполнять все технологические операции по изготовлению кабельно-проводниковой продукции, включая испытания, маркировку и упаковку. Производство кабельной продукции на заводе «Энергокабель»

Обратите внимание! Завод специализируется на выпуске силовых кабелей с пластмассовой изоляцией с медными и алюминиевыми жилами с сечением от 1×1,5 мм² до 5×50 мм² напряжением 660 В и сечением от 1×1,5 мм² до 5×240 мм² напряжением 1000 В для различных условий применения

«Кабель электросвязь»

Продукция предлагается во всех возможных исполнениях, что позволяет применять ее при практически любых проектных решениях, выполняя требования по:

нераспространению горения при одиночной или групповой прокладке, низкой токсичности, низком дымо- и газовыделении;
отсутствию галогенов в продуктах горения;
огнестойкости кабеля и кабельных линий. Кабельная продукция от компании «Кабель электросвязь»

Марка провода ШВВП является достаточно удачным вариантом для подключения устройств небольшой мощности, бытовых приборов, а также для приборов радиоэлектроники. Для подключения сети освещения, стационарных электроустановок и приборов большей мощности такой шнур использовать нельзя во избежание КЗ.

Характеристики провода ШВВП

Область применения провода ШВВП определяется его параметрами. Они соответствуют его назначению и указываются в технической документации:

Номинальное напряжение. Соответствует сети 220В.
Частота сети. Может применяться в сети 50Гц или для постоянного тока.
Пиковое напряжение. В течение 15 минут изоляция сохраняет свои свойства при напряжении 2кВ.
Сечение жил. ГОСТом на изготовление этого шнура предусматривается 0,5 0,75мм², но некоторые производители выпускают кабель с жилами до 6мм².
Срок эксплуатации. Фирмы-производители декларируют до 15 лет.
Гарантийный срок. Как и на другие подобные товары составляет 2 года.
Удельное электрическое сопротивление. 100метров шнура сечением 0,5мм² имеют сопротивление до 27 Ом.
Условия эксплуатации. Изоляция сохраняет свои качества при температуре ±40°С.
Условия, при которых допускается монтаж. Вести работы по прокладке шнура можно от -10 до +30°С. Вне этого температурного диапазона оболочка теряет механическую прочность, что увеличивает риск повреждений провода.
Минимально допустимый радиус изгиба кабеля. Составляет пятикратную толщину шнура.
Допустимая токовая нагрузка. Зависит от сечения токопроводящих жил и определяется по ПУЭ п.1.3.10 и таб.1.3.4.
Вес кабеля. Зависит от числа жил и их сечения, в среднем составляет 26-49гр на 1 метр.

Главным достоинством шнура ШВВП является гибкость. Минимальный радиус изгиба составляет пятикратную толщину. Учитывая, что у этого провода она в несколько раз меньше ширины и все перегибы происходят именно по этому размеру, это обеспечивает надёжность подключения подвижных электроприборов.

Информация! Свойства шнура позволяют эксплуатировать его в условиях постоянных перегибов. По утверждению производителей он способен выдержать 30000 циклов «сгибание-разгибание».

Область применения согласно ГОСТ

Характеристики провода ШВВП позволяют его использовать для подключения электроприборов с номинальным током до 15А, или 3кВт в сети 220В, но делать это не стоит. При номинальных токах токоведущая жила нагревается, что сокращает срок службы изоляции и шнура в целом. Для таких устройств лучше применить кабель ПВС бОльшего сечения или использовать нестандартный тип шнура с увеличенным сечением токопроводящих жил.

Кабель ШВВП целесообразно применять в первую очередь для подключения аппаратуры открытым способом:

осветительные устройства со светодиодными лампами, такие, как бра и настольные лампы;
маломощная бытовая аппаратура, типа зарядных устройств и ЖК телевизоров;
изготовление удлинителей для этих электроприборов;
подключение и соединение светильников в подвесном потолке;
соединение светодиодных лент с блоком питания и подключение к сети 220В.
подключение дверных звонков и их кнопок.

Использовать его для подключения мощных устройств типа кондиционеров и стиральных машин нежелательно из-за того, что некоторые производители занижают сечение токопроводящих жил.

Совет! При необходимости подключить такие электроприборы целесообразно проверить реальное сечение при помощи штангенциркуля.

Несмотря на удобство монтажа стационарной электропроводки, шнуром ШВВП это делать не рекомендуется. Согласно ПУЭ п.2.1.48 провода и кабели допускается использовать только по назначению.

Друзья хотел бы отметить, что провода ШВВП не предназначены для использования стационарной электропроводки, хоть и имеют двойную изоляцию. То есть ими запрещено подключать розетки и мощную бытовую технику (кондиционеры, плиты, стиральные машины и т.п.). Если ваш электрик делает электромонтаж таким проводом гоните его поганой метлой.
