Устройства, которые тестировались
-
IEK УЗДП63-1
Устройство продаваемое под маркой IEK. Это конечно секрет Полишинеля, но для IEK устройства разрабатывает и производит компания Эколайт . Разработка и производство расположены в России. (На хабре есть представитель эколайта YUshakov ) -
Исток УЗДП-С1-63А-1-2
Устройство разрабатывает и производит компания Эколайт. Разработка и производство расположены в России. -
УЗМ-50МД
Устройство производит компания Меандр , известная по различной электротехнической продукции. Разработка и производство расположены в России. Эта модель снимается с производства, вместо неё анонсирован выпуск в 2022 другой модели. -
УЗО-ЭЛТА-2Д
Устройство разработало и выпускает АО «Электроавтомат» в небольшом городке Алатырь в Чувашии. Разработка и производство расположены в России. -
EKF AFDD-2-25C-pro
Устройство продаёт компания EKF, но разработано устройство совместно с китайскими инженерами и производится в Китае.
Исток УЗДП-С1-63А-1-2 | IEK УЗДП63-1 | УЗМ-50МД | УЗО-ЭЛТА-2Д | EKF AFDD-2-25C-pro | |
Защита от дугового пробоя | + | + | + | + | + |
Защита от повышенного напряжения | + | + | + | + | — |
Защита от пониженного напряжения | — | — | + | — | — |
Защита от импульсных перенапряжений | + | + | + | + | — |
Защита от токов короткого замыкания | — | — | — | + | + |
Защита от тока утечки | — | — | — | + | — |

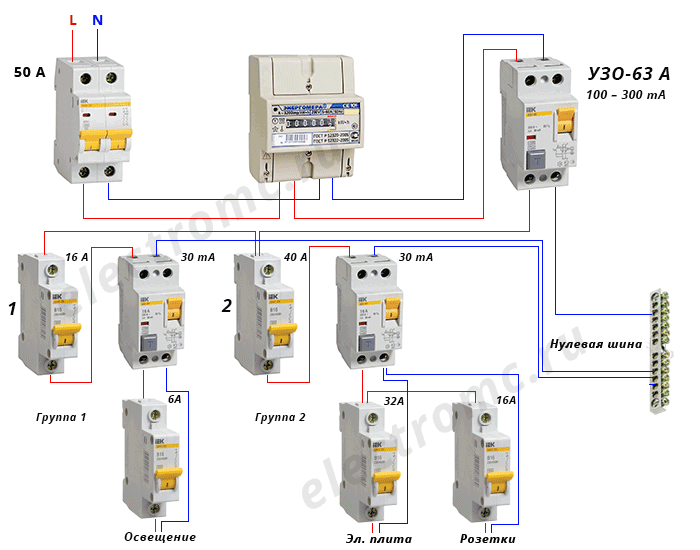

Подключение узо на группу автоматов
УЗО как элемент защиты вошло в нашу техническую жизнь не так уж и недавно. Все нормальные электрики, которые сталкиваются с электромонтажными работами на практике, стараются обязательно устанавливать УЗО.
И не важно, какие это работы монтаж новых электрических щитков с полной заменой электропроводки или модернизация старых щитков с заменой одного автомата. Не слушайте тех, кто говорит, что УЗО бесполезно ставить, что оно будет ложно срабатывать или что его бессмысленно устанавливать в двухпроводной сети (без заземления)
Как показывает статистика при таком мнении остаются электрики старой школы (например, жэковские). Я не хочу наговаривать на жэковских электриков, так как и среди них встречаются нормальные и образованные люди, понимающие всю сущность и необходимость установки данного устройства
Не слушайте тех, кто говорит, что УЗО бесполезно ставить, что оно будет ложно срабатывать или что его бессмысленно устанавливать в двухпроводной сети (без заземления). Как показывает статистика при таком мнении остаются электрики старой школы (например, жэковские). Я не хочу наговаривать на жэковских электриков, так как и среди них встречаются нормальные и образованные люди, понимающие всю сущность и необходимость установки данного устройства.
Приветствую всех друзья на канале «Электрик в доме». Давно хотел написать эту статью, но в данный период года очень много работы навалилось, да еще и отпуска наступили. Мало кому хочется работать в летнее время, включая и меня:). Сегодня рассмотрим вопрос, как подключить одно узо на группу автоматов.
Надеюсь, данная статья получится разборчивой и несложной для понимания. Как всегда постараюсь преподнести информацию с графическим сопровождением мысли, то есть будут рисунки и фотографий, так как я считаю лучше один раз увидеть, чем сто раз услышать.
Принцип работы УЗО
Для предупреждения случайного удара током при контакте с бытовыми и промышленными электроприборами было изобретено устройство защитного отключения.
В его основе лежит трансформатор с тороидальным сердечником, который мониторит силу тока на «фазе» и «нуле». Если ее уровни расходятся, то происходит срабатывание реле и отключение силовых контактов.

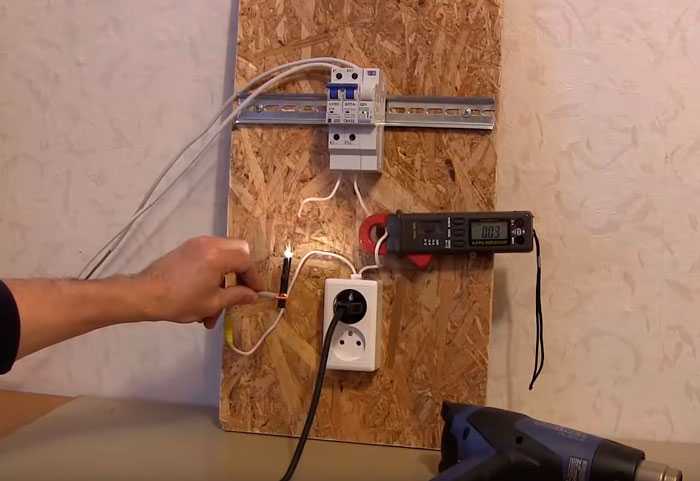

Проверить УЗО можно нажатием специальной кнопки «ТЕСТ». В результате имитируется утечка тока, и прибор должен отключить силовые контакты
В норме любой электрический прибор имеет утечку тока. Но ее уровень настолько мал, что безопасен для человеческого организма.
Поэтому УЗО запрограммированы на срабатывание при том значении тока, которое может нанести электротравму людям или привести к поломке техники.
Например, при всовывании ребенком в розетку оголенного металлического штыря произойдет утечка электричества через тело, и УЗО отключит свет в квартире.
Скорость срабатывания устройства такова, что организм вообще не испытает никаких негативных ощущений.

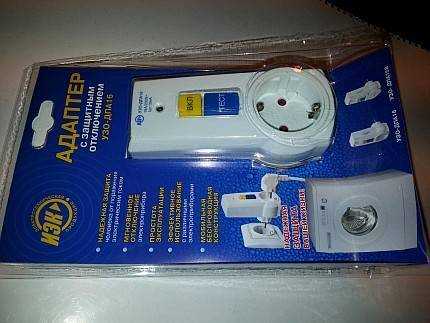

УЗО-адаптер удобен возможностью быстрого перемещения между розетками. Он подойдет людям, не желающим заниматься монтажом стационарных защитных устройств
В зависимости от мощности подключенной техники, наличия промежуточных защитных устройств и длины электропроводки применяют УЗО с различным предельным значением дифференциальных токов.
Наиболее распространены в быту защитные аппараты с пороговым уровнем 10 мА, 30 мА и 100 мА. Этих приборов достаточно для защиты большинства жилых и офисных помещений.
Следует помнить, что классический УЗО не предохраняет электропроводку от короткого замыкания и не отключает силовые контакты при перегрузке сети. Поэтому желательно использовать эти приборы в комплексе с другими механизмами электрозащиты.
Это интересно: Онлайн-тест — схемотехника и электроника
Принцип работы УЗО (УЗО-Д)
В основе работы УЗО-Д заложена фиксация тока утечки на «землю» и отключения сети при ее появлении. Факт утечки обнаруживается по разнице между токами: выходящим из УЗО и возвращающимся в него через нейтраль.
Если сеть в порядке, то они равны по величине, но противоположны по направлению. При появлении утечки, например, человек коснулся провода, часть тока уйдет через его тело «на землю» по другому контуру, и в итоге ток возвращающийся в УЗО через нейтраль будет меньше выходящего.
Такая же ситуация возникнет, если в каком-то электроприборе нагрузки нарушилась изоляция и под напряжением оказался корпус или другая деталь. Человек, задев за них создаст дополнительный контур «на землю», часть тока пойдет по нему и баланс нарушится (эта ситуация показана на рисунке).
Разницу между выходящим и входящим токами засекает трансформатор с сердечником в виде кольца. Фазный провод и нейтраль N проходят внутри него и служат первичной обмоткой. Вторичная обмотка подключается к исполнительному механизму, размыкающему контакты.
Разумеется, при повреждении изоляции контур ответвления может образоваться и без «участия» человека, но и в этом случае УЗО также сработает и защитит участок сети от опасных последствий (например, нагрева и пожара). Символом «Т» на рисунке обозначена кнопка, включающая схему тестирования устройства – УЗО -Д должно сработать при ее нажатии.
Этот же принцип используется и для трехфазных устройств защиты, однако в них дифференциальный ток во вторичной обмотке появляется не только при утечках, но и при «перекосе фаз» (неравномерно распределенной между фазами нагрузке), поэтому разработаны дополнительные схемы, исключающие срабатывание из-за нарушения симметрии.
Для чего устанавливают устройства защитного отключения
Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.
Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?
Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу. При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.
В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке. Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.
Так, что такое узо? – это прибор защищающий от токов утечки путем отключения сети в случае их появления. В случае когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.
Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.
Где устанавливается УЗО
УЗО чаще всего устанавливают в тех цепях, в которых возможны утечки тока и может возникнуть опасность поражения людей электрическим током.
В доме или квартире такими опасными местами являются кухня и ванна, по вполне понятным всем причинам, поскольку там чаще всего существует повышенная влажность и именно эти места наиболее насыщены разного рода электрическими приборами, в которых может образоваться ток утечки, например, это может произойти со стиральной машиной или бойлером.
Поэтому, все бытовые приборы и розетки в этих и других помещениях должны быть защищены путем установки такого прибора защиты как УЗО.
Надо отметить тот факт что устройство защитного отключения хоть и предназначено для защиты человека от поражения электрическим током но работает оно только когда появляются утечки тока. То есть если человек возьмет и засунет два пальца в розетку – УЗО не сработает. А не сработает оно, потому что нет утечки тока, а человек в такой ситуации является обычной нагрузкой.
Принцип работы
УЗО – устройство защитного отключения, срабатывающее в результате возникновения тока утечки. Защита срабатывает после попадания тока на землю или провод заземлителя.
Устройство мгновенно отключает потребителей от источников питания. Порог срабатывания задается настройками, которые определяют минимальный порог (номинал), после которого устройство будет срабатывать.
УЗО однофазное работает по такому же принципу, как и в случае подключения к трехфазным сетям. В случае с тремя фазами, провод заземления уменьшает время срабатывания УЗО. Схема включения УЗО в однофазной сети исключает наличие обязательного заземляющего провода.

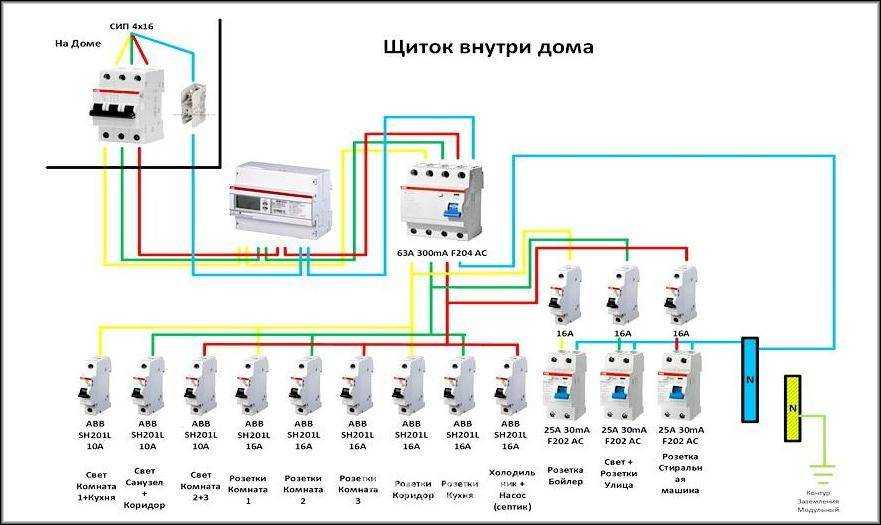

Каждая схема подключения УЗО создается исходя из расчета общего количества потребителей. Чем больше потребителей, тем выше размер значения максимального тока. Работа УЗО в однофазной сети определяется разницей входного и выходного тока.
При возникновении разницы устройство срабатывает, и отключает цепь от источника питания. Если возникающий ток будет выше заданной величины максимального порога УЗО, то он сразу же выйдет из строя.
Поэтому такие устройства подбираются строго под определенный размер максимального тока.
Своевременное отключение электрической сети от источника тока позволяет избежать:
- летальных исходов;
- перегревов;
- возгораний;
- повреждений нормальной работы оборудования.
Устройство УЗО состоит из контактной группы и пружины, которая при достижении заданного номинального значения размыкает цепь. Часто УЗО путают с дифавтоматом.
Основное отличие этих устройств состоит в том, что перед УЗО обязательно должен быть установлен автоматический выключатель.
Сколько нужно УЗО: одно, два, три?

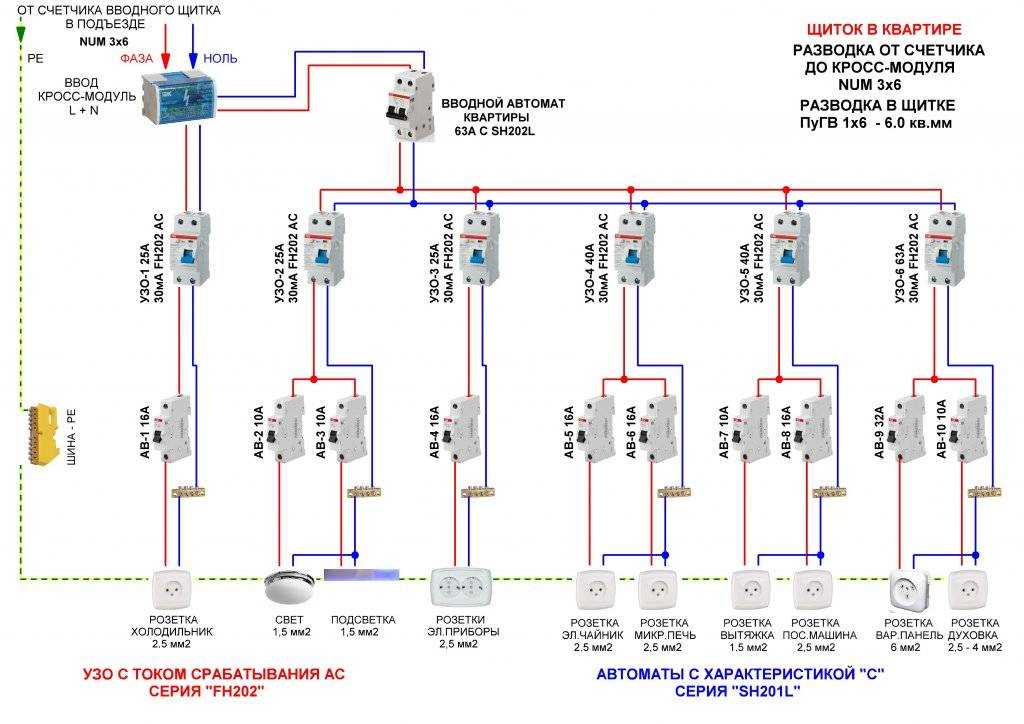

При проектировании проводки необходимо определить количество устройств дифференциальной защиты. В этом случае возможны различные варианты, каждый из которых имеет свои преимущества и недостатки:

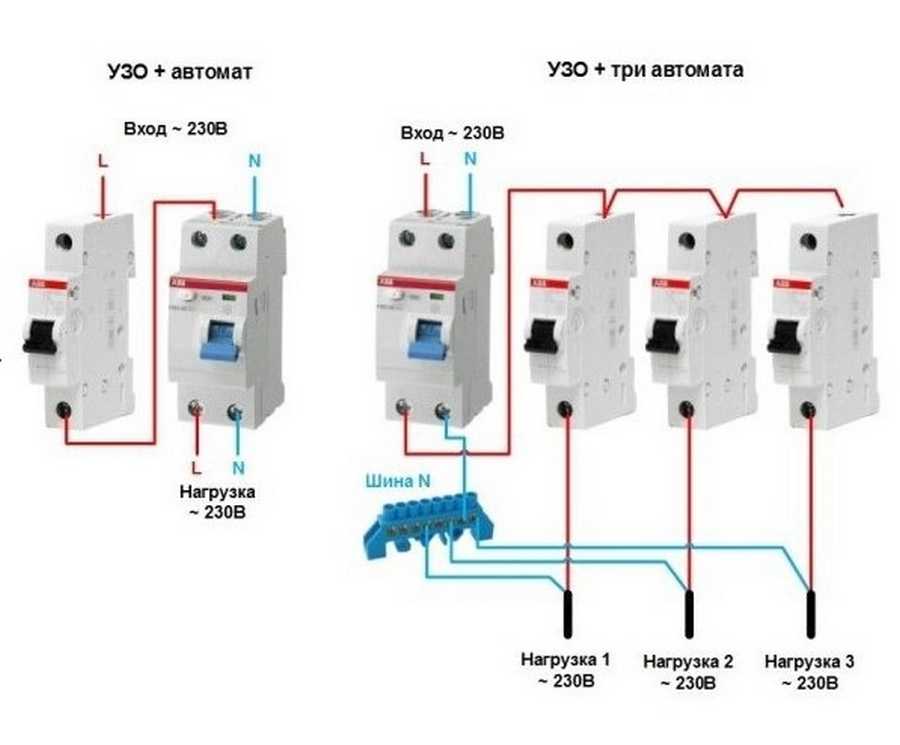

- Одно защитное устройство. В этом случае УЗО устанавливается сразу после главного автоматического выключателя, перед отдельными линейными выключателями. Установка только одного устройства экономит деньги и место в распределительном устройстве, но затрудняет поиск повреждений в случае токов утечки.
- Установка нескольких УЗО, по одному на каждую линию. Это позволяет выбрать уставку устройства в зависимости от назначения УЗО. Для ванной комнаты требуется уставка 10 мА; все остальные устройства устанавливаются с уставкой 30 мА. Если количество реле велико, к каждому защитному устройству можно подключить несколько линий с отдельными автоматическими выключателями.
- Установка автоматического выключателя утечки на землю (УЗО) с номиналом 100 мА ниже по потоку от главного автоматического выключателя и нескольких автоматических выключателей с номиналом 30 мА для отдельных линий или групп устройств. Эта схема обеспечивает максимальную безопасность для людей и здания.

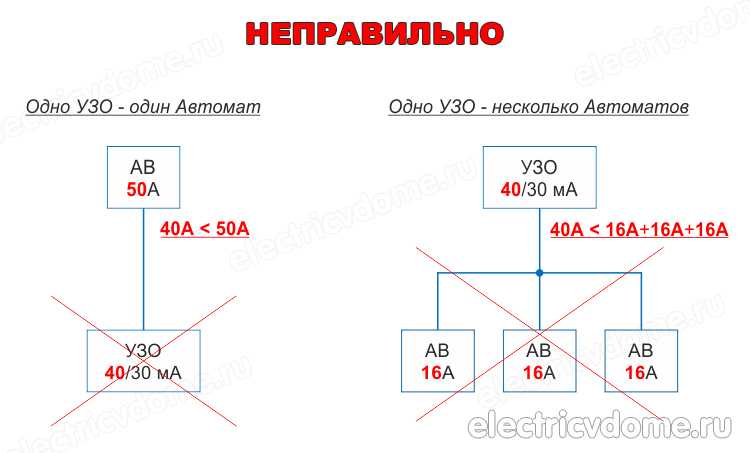

Согласно правилам монтажа, параграф 7.1.83, допустимый ток утечки для оборудования составляет 0,4 мА на 1А входного тока и не должен превышать 1/3 настройки УЗО.
Таким образом, при наличии одного автоматического выключателя утечки на землю (УЗО или автоматического разъединителя) на 30 мА максимальный ток прибора не должен превышать 25 А или 16,5 кВт в случае однофазной системы. Если общая мощность выше, потребители должны быть разделены на группы с отдельным УЗО для каждой линии.
Устройства, которые тестировались
- IEK УЗДП63-1 Устройство продаваемое под маркой IEK. Это конечно секрет Полишинеля, но для IEK устройства разрабатывает и производит компания Эколайт . Разработка и производство расположены в России. (На хабре есть представитель эколайта YUshakov )
- Исток УЗДП-С1-63А-1-2 Устройство разрабатывает и производит компания Эколайт. Разработка и производство расположены в России.
- УЗМ-50МД Устройство производит компания Меандр , известная по различной электротехнической продукции. Разработка и производство расположены в России. Эта модель снимается с производства, вместо неё анонсирован выпуск в 2022 другой модели.
- УЗО-ЭЛТА-2Д Устройство разработало и выпускает АО «Электроавтомат» в небольшом городке Алатырь в Чувашии. Разработка и производство расположены в России.
- EKF AFDD-2-25C-pro Устройство продаёт компания EKF, но разработано устройство совместно с китайскими инженерами и производится в Китае.
Исток УЗДП-С1-63А-1-2 | IEK УЗДП63-1 | УЗМ-50МД | УЗО-ЭЛТА-2Д | EKF AFDD-2-25C-pro | |
Защита от дугового пробоя | + | + | + | + | + |
Защита от повышенного напряжения | + | + | + | + | – |
Защита от пониженного напряжения | – | – | + | – | – |
Защита от импульсных перенапряжений | + | + | + | + | – |
Защита от токов короткого замыкания | – | – | – | + | + |
Защита от тока утечки | – | – | – | + | – |
Индикация состояния
Можно задать справедливый вопрос, если здесь целых 5 защит, то как узнать от какой именно отключился аппарат? Для этого существует световая индикаторная сигнализация.
Она наглядно показывает, какая именно аварийная ситуация произошла и отчего сработало УЗО.
С левой стороны на корпусе имеются механические индикаторы.
Они просто показывают включённое (зеленый цвет) или отключенное состояние (красный) контактов. А вот справа находится светодиод, который меняет свою расцветку или начинает мигать в зависимости от действия той или иной защиты.
Вот что обозначают комбинации индикаторов:
Чтобы сбросить индикацию светодиода после срабатывания, достаточно нажать на кнопку ТЕСТ.
Типы УЗО и дифавтоматов по роду тока утечки
В схемах используются разные виды токов, потому и УЗО бывают различных классов:
- тип АС. Пока еще наиболее распространены в жилых зданиях и стоят дешевле аналогов. Они рассчитаны на утечки переменного синусоидального тока. На таком токе работает большинство бытовых электроприемников. На корпусе УЗО класса АС наносят обозначение «~»;
- тип А. Распознает утечки не только переменного синусоидального, но и пульсирующего постоянного тока. Аналоги класса АС на такие утечки не реагируют. В последнее время пульсирующий постоянный ток применяется во все большем количестве бытовых приборов: стиральные машины, индукционные плиты и варочные поверхности, компьютеры, телевизоры, DVD-проигрыватели, новые модели электроинструмента, светильники с регулировкой яркости. В них применяются импульсные блоки питания (компьютеры и пр.) либо осуществляется регулировка мощности, путем отсечения части синусоиды тиристорным или симисторным преобразователем (светильники, электроинструмент). Из-за увеличения числа таких потребителей рекомендуется в бытовых электросетях вместо класса АС применять аппараты класса А. К тому же они более надежны, а стоят всего на 20-30% дороже;
- тип В. Способно реагировать на утечки тока всех форм: синусоидального, выпрямленного пульсирующего и постоянного. Такие аппараты применяются на промышленных предприятиях, приобретать их для установки в квартире или частном доме нецелесообразно.
В руководстве по эксплуатации к стиральным машинам и индукционным плитам производители прямо указывают, что устройство требуется подключать через УЗО типа А.
Защита от дуги
Наиболее популярные устройства защиты от дуги в наших магазинах это УЗИС и УЗМ-51МД. Хотя это аппараты разных производителей, выполняют они одну функцию – защищают от пожара при искрении проводки.
Аббревиатура в виде буковки Д (УЗО ЭЛТА 2Д), как раз и говорит о том, что данная функция здесь также присутствует. Искрения обычными способами не выявляются.
При них не возникает токов утечки или сверхтоков, зато изменяется форма тока. Встроенный контроллер как раз-таки это фиксирует и дает команду на отключение.
Причем время отключения будет напрямую зависеть от номинала ЭЛТА. Если у вас УЗО с Iном=6А, то “ЭЛТА” будет терпеть искрение 0,5 секунд. А если Iном>20А, то всего 0,12сек.
Ставить себе в щиток такое устройство или нет, решать конечно вам. Стоит оно не совсем запредельных денег, в районе 3500 рублей, но как было перечислено выше, помимо очевидных преимуществ, есть здесь и недостатки.
Кроме того, у всех подобных “комбайнов” универсальность играет двойную роль. Как положительную, так и отрицательную.
Стоит выйти из строя одной из защит и вам придется менять устройство целиком. А вот если в общей щитовой сгорает всего лишь реле напряжения или УЗИС, то его и меняют, не трогая ни УЗО, ни автоматов, ничего другого.
https://youtube.com/watch?v=oQN331lda4g%3F
Где устанавливается?
Устройства отключения на 100 мА или выше, управляемые посредством дифференциального или остаточного тока, в обязательном порядке устанавливаются практически во всех системах электрического питания, отличающихся присутствием «блуждающих» токов.
Любое устройство не обладает идеальной изоляцией, поэтому естественная токовая утечка присутствует практически всегда.
В электрических проводах показатели естественной токовой утечки напрямую зависят от общей длины проводки.
УЗО, которые рассчитаны на токовую утечку не более 300 мА, вполне эффективно предотвращают возникновение пожаров. Например, в условиях продолжительной токовой утечки, равной уровню 200-500 мА, происходит выделение тепловой энергии, достаточной для воспламенения близко находящихся материалов и возникновения пожара. Именно по этой причине основной задачей устройств данного типа является противопожарная защита. Приборами, рассчитанными на номинал в пределах 100-500 мА, обеспечивается резерв основного защитного устройства, поэтому их установка осуществляется на вводе.
Важно помнить, что установка защитного устройства, имеющего номинал 30 мА в слишком большом домовладении, чаще всего вызывает ложное срабатывание системы даже при вполне естественной токовой утечке
Работа УЗО при обрыве нуля
Обрыв нуля сопровождается поступлением напряжения на нулевой общий провод с появлением в розетках напряжения 380 В. Результатом такого «перекошенного» эффекта становится выход из строя всех подключенных бытовых приборов. УЗО отключает в этом случае электрическую сеть при прикосновении к корпусу человека, но только при наличии заземляющего проводника в виде нейтрали.
Электроснабжение при обрыве нуля
При выборе УЗО следует приобретать устройства, номинальный ток в которых равен или на одну ступень превышает номинал последовательно включаемого в электрическую цепь автоматического выключателя.
Устройство электромеханического УДТ
Электромеханические УЗО состоят из следующих основных деталей:
- корпуса;
- контактной системы состоящей из клемм, к которым подключаются питающие провода, подвижных и неподвижных контактов, которыми осуществляется коммутация;
- измерительного трансформатора и выпрямителя;
- поляризованного реле;
- системы механического отключения (расцепителя);
- системы гашения электрической дуги;
- тестовой кнопки и резистора.
Поляризованное реле
Исполнительным органом в электромеханических устройствах дифференциального тока является поляризованное реле. Поляризованное реле относится к классу бистабильных реле постоянного тока. Оно может находиться как в отключенном, так и во включенном состоянии в отсутствие напряжения на его обмотке. В УЗО на обмотку поляризованного реле поступает выпрямленное напряжение от измерительного трансформатора. При достижении порогового значения происходит переключение реле, которое механически связано с расцепителем. В результате происходит отключение УДТ.
Кнопка «ТЕСТ»
В отличие от автоматических выключателей и других аппаратов защиты, в УЗО имеется возможность выполнения проверки работоспособности устройства. Проверка выполняется нажатием кнопки «Тест». Эта кнопка вместе со специально подобранным резистором образует цепочку, которая имитирует возникновение тока утечки. Концы цепочки соединяются с нулевым и фазным проводом. Проводники цепочки не проходят через кольцевой сердечник дифференциального трансформатора. Поэтому при проведении теста нарушается баланс магнитных потоков в измерительной системе. Номинал резистора выбирают таким образом, чтобы ток искусственной утечки был равен номинальному току срабатывания дифференциальной защиты.
УЗИП, УЗП — устройство защиты от импульсных перенапряжений
Применительно к ним встречаются такие сокращения, как ОПН, ОИН, ОПС и т.д. Обычно такие устройства содержат внутри один или несколько варисторов, сопротивление которых резко уменьшается при достижении напряжением определенного предела. Включаются как правило между фазным проводом и землей, но могут также дополнительно включаться и между нулевым проводом и землей. Например, широко применяемое УЗП-220С защищает от перенапряжения как на фазном, так и на нулевом проводах. Основное назначение таких устройств — защищать от перенапряжений, вызванных грозовыми разрядами и коммутационными процессами.
В чем разница
- Тип «АС» – обеспечивает защиту только от утечек переменного синусоидального тока.
- Тип «А» – обеспечивает защиту от утечек как импульсного, так и переменного тока.
Со школьной скамьи мы знаем, что у нас в сети протекает переменный ток синусоидальной формы, а вся бытовая техника, как и остальные потребители, работают от этой сети. Получается, ставь тип «АС» и больше ни о чем не думай? Ну, разве что, заняться еще заземлением и молниезащитой. Но на самом деле картина несколько иная.
Какое УЗО лучшее: все ли может АС?
Предлагаем посмотреть, например, на современную «стиралку». Ее сетевой шнур включен в розетку с переменным синусоидальным напряжением 220 В, которое идет к импульсному блоку питания агрегата. Здесь полупроводниковые компоненты делают свою работу, и синусоида принимает другой вид – импульсные полупериоды. И если на этом этапе происходит утечка пульсирующего тока (не синусоидального), то защитное устройство типа «АС» может не среагировать на нее, и не обесточить поврежденную цепь.
Перед тем, как решить, какое УЗО поставить у себя в квартире, стоит учесть несколько моментов:
- Любое устройство производитель тестирует. В случае с аппаратами типа «АС»: их проверяют только на срабатывание утечек синусоидального тока.
- Производитель дает гарантию на безотказную работу своих устройств категории «АС» только в сетях, где присутствует синусоидальный ток.
- Задача УЗО заключается в отключении неисправного участка при появлении тока утечки, равному току уставки. Причем произойти это должно за безопасный для человека временной промежуток.
- Есть вероятность, что защита типа «АС» среагирует на утечку импульсного тока, но произойдет это с задержкой и от большего значения тока утечки, чем уставка. А это уже весьма опасно для жизни!
Практически любая современная техника оборудована импульсным блоком питания. Присутствие электроники, регулирующей режим работы, время или частоту оборотов мотора, говорит именно о таком оснащении. Как раз такие потребители и нуждаются в защите УЗО типа «А».
О необходимости использования устройств защитного отключения категории «А»
Речь пойдет не о том, как правильно подключить УЗО или автоматы в распределительном щите. Здесь мы приведем аргументы в пользу необходимости установки именно устройств класса «А».
Аргумент №1
Чтобы не быть голословными, начнем с нормативных документов, а именно с ГОСТ Р МЭК 60755-2012, где выложены требования к защитным устройствам.
Есть там интересная таблица В.1, которая демонстрирует зависимость формы тока от электронной схемы потребителя. В левом столбце показана элементарная схема электронной оснастки большинства видов домашней техники. В столбце справа показаны формы дифференциального тока при повреждениях.
Номер схемы |
Схема выпрямления и нагрузки и вид повреждения |
Нормальная форма тока нагрузки |
Форма дифференциального тока при повреждении |
1 |
Однополупериодная |
||
2 |
Однополупериодная сглаженная |
||
3 |
Трехфазная звезда |
||
4 |
Двухполупериодная |
||
5 |
Двухполупериодная полууправляемая |
||
6 |
Двухполупериодная межфазная |
||
7 |
Двухполупериодная трехфазная |
||
8 |
Фазорегулируемая |
||
9 |
Частоторегулируемая |
Как можно наблюдать, выбор в пользу автомата УЗО типа «АС» в большинстве случаев принесет мало пользы, потому что дифференциальный ток при повреждениях не будет форму синусоиды. У производителя ABB есть убедительная формулировка насчет применения таких устройств:
«Они предназначены для использования в установках, где имеются электронные выпрямители и фазоимпульсные регуляторы физической величины (скорости, температуры, интенсивности освещения)».
Это как раз касается нашей бытовой техники, где физические величины регулируются в обязательном порядке. Взять ту же стиральную машину, где скорость вращения барабана меняется в процессе, или температура кондиционера, или духовки.
Аргумент№2
Инструкция на саму технику – вот второй довод, чтобы использовать УЗО типа «А». Для этого достаточно ознакомиться с разделом о способах подключения к электросети. Учтите, что это рекомендации инженеров, которые разработали сей прибор, а они-то уж наверняка знают условия его эксплуатации.
Например, возьмем в руки паспорт посудомоечной машины Bosch. Пиктограмма означает автомат защитного отключения типа «А».
Выбираем УЗО по 2 основным параметрам
Устройство защитного отключения – прибор, защищающий человека и имущество от двух опасностей – пожара и поражения электрическим током.

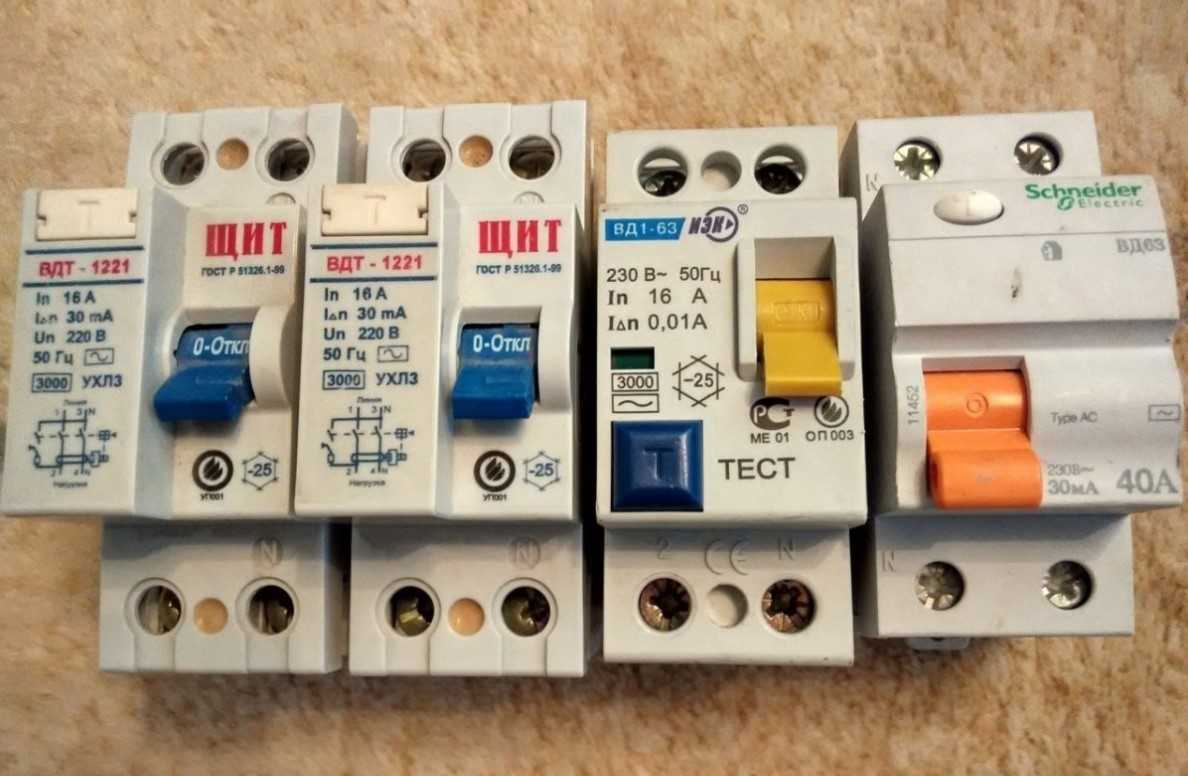

Существует два типа устройств защитного отключения – диф автомат или диф реле. Оба этих прибора очень похожи и взаимозаменяемы. В дальнейшем будем рассматривать в качестве защитного прибора именно дифференциальное реле (совместно с автоматом) как наиболее экономичный и гибкий вариант.
По каким параметрам выбрать правильно УЗО? Приборы диф защиты различаются между собой по рабочему току и току утечки (или дифференциальному току).
Для полноценной защиты по утечке обязателен совместный автоматический выключатель.
