Отличие узм от реле контроля напряжения

Способы защиты от скачков напряжения

В зависимости от характеристик скачка напряжения и природы его возникновения используются различные устройства защиты. Рассмотрим основные из них:

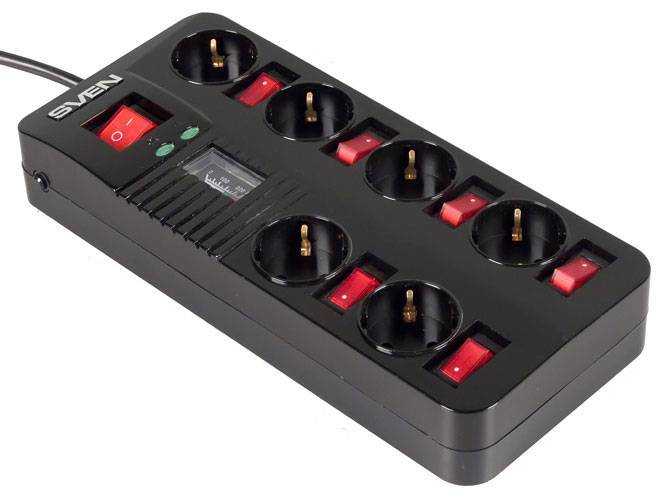

Сетевой фильтр

Простое и доступное решение для защиты маломощного оборудования. Обычно представляет собой удлинитель или моноблок с вилкой, розеткой (или розетками) и выключателем с индикацией подачи питания. Следует отличать сетевые фильтры от обычных удлинителей, которые не имеют защиты, но очень похожи по виду. Защищает от скачков до 400 — 500 вольт, а ток нагрузки не может превышает 5 — 15 А.

Реле защиты РКН и УЗМ

Устройство прерывает подачу электроэнергии, если напряжение выходит за пределы допустимых значений. После возвращения напряжения в установленные рамки подача восстанавливается (автоматически или в ручную в зависимости от модели). Устройство подключается после входного автомата.

Основные достоинства РКН и УЗМ:

Скорость срабатывания в несколько миллисекунд;
Выдерживает нагрузку от 25 до 60 А;
Небольшие размеры и удобный монтаж;
Достаточные диапазоны максимального и минимального напряжения;
Отображение показателей электрического тока в реальном времени;

Прибор эффективен для защиты от разрыва нулевого провода и умеренных скачков напряжения. Однако реле не могут обеспечить стабильное напряжение и защитить от импульсного скачка, вызванного ударом молнии.

Расцепитель минимального-максимального напряжения (РММ)

Устройство защищает от высокого и низкого напряжения. Эффективен в случае разрыва нулевого провода и перекоса фаз в трехфазной сети, но не защищает от высоковольтных импульсов.

Прибор отличается небольшими размерами, простотой установки и доступной ценой.

Стабилизаторы

Приборы используются для «сглаживания» подачи электроэнергии в сетях, склонных к нестабильной работе. Эффективны в случае падения мощности, но могут не справиться с высоким напряжением.

К достоинствам прибора относятся: длительный срок эксплуатации; быстрое срабатывание; поддержание напряжения на стабильном уровне. Главным недостатком стабилизаторов является высокая цена.

Устройства защиты от импульсных перенапряжений (УЗИП)

Используются для защиты от быстрых мощных скачков напряжения, как правило вызываемых ударом молнии в линию электропередач. Выделяют два вида подобных устройств:

Вентильные и искровые разрядники. Устанавливаются в сетях высокого напряжения. В случае импульсного перенапряжения в устройстве происходит пробой воздушного зазора, фаза замыкается на заземление, разряд уходит в землю;
Ограничители перенапряжения (ОПН). В отличие от разрядников имеют небольшой размер и используются в частных домах. Внутри установлен варистор. При обычном напряжении ток через него не течет, но в случае скачка происходит возрастание тока, что позволяет снизить напряжение до нормальной величины.

Используется вместе с УЗО (устройство защитного отключения) или дифференциальным автоматом. ДПН определяет превышение установленной нормы напряжения, после чего УЗО размыкает цепь.

Особенности подключения

У производителя в инструкции есть условная схема подключения приборов шлейфом. При этом может быть такой случай, когда в данной группе подключения имеются приборы, которые сильно «фонят» при работе, и мешают УЗДП правильно распознавать дуговой пробой от устройства контроля или от реальной дуги. Это могут быть дешевые блоки питания, электронные трансформаторы, и т.п.

Зоны обслуживания, которые может не видеть УЗДП (-), при наличии проблемных электроприборов

В результате УЗДП может «не видеть» реальной опасной ситуации.

Как выйти из этого затруднения? Нужно подключить «некачественную нагрузку» через удлинитель 3-10 м, либо (если это реализуемо) включить её в другую цепь.

Увеличение зоны обслуживания при помощи удлинителя

Как проверить устройство защиты от искрения

Помимо самого модуля, в комплекте с ним идет устройство для тестирования и проверки. Так называемый имитатор искрения УЗИс-И-002.

Как он работает? При его включении в розетку происходит мгновенный выброс импульса тока. Он имеет очень крутой передний фронт.

В реальных сетях такого пика и близко нет. И если прибор действительно рабочий и на линии нет помех для глушения импульса, то УЗИс от этой «вилочки» должен 100% сработать.

При использовании моделей других производителей, некоторые потребители искусственно хотят проверить работоспособность подобных девайсов. Они рискуя здоровьем, сами создают искры, путем подключения фазы в разрыв через угольные щетки.

Либо вообще напрямую. Никогда так не делайте и не проводите таких экспериментов.

Для УЗИс от Эколайт, достаточно воткнуть тестер в розетку и прибор тут же должен выбить. С его помощью можно легко определить границы защищаемой цепи.

Когда проводка в большом доме слишком протяженная и разветвленная, то при искрении в самой дальней розетке, устройство защиты от дуги и искр может и не сработать. Почему такое возможно?

Потому что ток дуги, просто не достигнет своего минимального порога для срабатывания.

Согласно ГОСТ IEC 62606 минимально допустимый ток дуги для обнаружения и последующего отключения — 2,5А в дополнении к основному току нагрузки.

Чем этот дуговой ток больше, тем быстрее отключится реле. От самой нагрузки это не зависит.

Если у вас линия на холостом ходу и началось искрение, то для УЗИс от Эколайт достаточно тока примерно в 1,5А. Экспериментально установлено, что если ток дуги меньше определенной величины (I=2,5А), то никакого возгорания это за собой не повлечет.

А в УЗИС С1-40 такой порог занижен почти в полтора раза! Чего не скажешь про УЗМ 51МД. Там минимальный ток срабатывания целых 5А! Видимо для борьбы с ложными отключениями.

Однако ток такой величины, это прямое нарушений требований ГОСТ. Имейте это ввиду.

Двухфазная сеть

У модели УЗМ-51М подключение к двухфазной цепи происходит несколькими способами. В первую очередь специалисты советуют использовать коммутирующий преобразователь. Продается он, как правило, с одним переходником. Трансивер для подключения подбирается лучевого типа. Наиболее часто фильтры устанавливаются за триггером. Динистор для стабилизации напряжения нужен с низкой проводимостью. У двухфазной цепи показатель выходного напряжения не должен превышать 230 В.

Также важно отметить, что перед подключением следует проверить сопротивление. Указанный параметр не должен превышать 35 Ом. При резких скачках напряжения эксперты рекомендуют ставить динисторы

Указанные устройства используются, как правило, широкополосного типа. Если рассматривать схему с двойным преобразователем, то для нормальной работы прибора потребуется котроллер

При резких скачках напряжения эксперты рекомендуют ставить динисторы. Указанные устройства используются, как правило, широкополосного типа. Если рассматривать схему с двойным преобразователем, то для нормальной работы прибора потребуется котроллер.

Виды и типы УЗДП

При всем при этом, ГОСТ не определяет как именно это сделать. Каждый производитель решает задачу по своему и оформляет соответствующие патенты.

Меандр УЗМ 51МД

AFDD Eaton

УЗИс-С1-40 Эколайт

Siemens 5SM AFD

ABB S-ARC1

Hager

Только при наложении в совокупности всех факторов, защитный аппарат определяет что в цепи появилась дуга и отключает ее.

Если импульсы в сети меньше заданной амплитуды, то это считается не опасным и прибор не реагирует.

Ручных настроек в отличии от привычных нам реле напряжения, на таких дугозащитных «автоматах» нет.

В релюшках напряжения можно подкрутить срабатывание как по верхней границе, так и по нижней. Здесь же все параметры задаются на заводе изготовителе.

Безусловно, у самых первых подобных экземпляров все еще встречаются погрешности и ложные срабатывания. Технологию нельзя назвать до конца отработанной.

Однако большинство грубых ошибок уже исключены. Например обыкновенный пылесос, блендер или дрель, при включении могут породить похожую на дугу определенную волновую характеристику. Также дуга возникает при электророзжиге плиты.

Любой щеточный электроинструмент искрит, в особенности если его щетки уже достаточно выработались. Не говоря уже про начальный бросок пускового тока.

Производители учитывают все эти рабочие моменты и ложных срабатываний у качественных моделей становится все меньше и меньше.

Как быстро должны срабатывать такие устройства обнаружения дугового разряда? Зависит здесь все от напряжения и номинала тока дуги.

По требованию стандарта IEC 62606 при токе в 10А время срабатывания не должно превышать 0,25 секунд.

Вот таблица всех значений:

УЗИС С1-40

В первую очередь, обратите внимание на схему подключения. Здесь напряжение питания 220В должно заводиться именно на нижние клеммы, иначе прибор нормально работать не будет. А вот например в аналогичных “автоматах” AFDD от ABB ARC1, подключение свободно производится как сверху так и снизу

О чем свидетельствуют надписи на корпусе

А вот например в аналогичных “автоматах” AFDD от ABB ARC1, подключение свободно производится как сверху так и снизу. О чем свидетельствуют надписи на корпусе.

Вот 3 схемы подключения УЗИС в зависимости от коммутационного аппарата на входе:

Некоторых волнует вопрос — а что будет, если перепутать подключение фазы и ноля, ведь не даром на корпусе прибора стоит маркировка L и N.

В большинстве случаев работа будет штатной, без замечаний. Но вот если случится параллельный пробой фазы на заземленную часть оборудования, может возникнуть непредвиденная ситуация.

Ток, который должен идти через специальный датчик, через него не пойдет. Его путь будет пролегать через нейтраль. В итоге параметры бросков будут для УЗИс абсолютно не предсказуемы, как по форме, так и по величине.

Так что ноль с фазой при подключении лучше не путать.

Основные характеристики

Разберём заявленные производителем характеристики реле искровой защиты УЗИС.

Я прокомментирую некоторые параметры.

2.1.3. Номинальное/минимальное/рабочее напряжение – 230/150/290 В. Минимальное – значит, что устройство в принципе будет пропускать через себя ток, но защищать от искрения не будет. Максимальное – при этом напряжении устройство отключить потребителя, сработает защита от повышенного напряжения. То есть, УЗИС частично заменяет реле напряжения.
2.1.4. Выдерживаемое напряжение – 440 В. При этом устройство не выйдет из строя, и при возврате напряжения в рабочие пределы продолжит функционировать. Эти два пункта означают, что УЗИС обеспечивает защиту от обрыва нуля, оставаясь работоспособным после этого.
2.1.7. Пороги напряжения для отключения – 260, 270, 280, 290 В. Выбором порога можно изменить соотношение риск повреждения нагрузки/частота отключений. Приходится выбирать, и хорошо, что эта возможность есть.
2.1.8, 2.1.9. Время отключения при превышении порога напряжения – 0,2 с, 0,03 с (при напряжении более 300 В). То есть, при опасном обрыве нуля УЗИС отработает максимум за полтора периода сетевого напряжения, и гарантированно спасёт нагрузку от повреждения. И дом от пожара.
2.1.10. Время срабатывания при искрении – от 0,04 с. Это время зависит от некоторых факторов – от интенсивности и частоты повторения искрения, от тока нагрузки.
2.2.11. Параметры варисторной защиты – радует, что она есть, это снизит интенсивность входной помехи из питающей сети.

Фото характеристик на упаковке устройства:

Для диагностики состояния устройства служит двухцветный светодиод, который сохраняет непрерывность индикации причин отключения и после отключения УЗИс, и даже позволяет отслеживать при этом текущее напряжение сети поворотом регулятора уставки предельного напряжения. Светодиод имеет 6 состояний:

Инструкцию производителя и другую информацию к Устройству защиты от искрения Эколайт можно будет скачать в оригинале статьи. Там же — комментарии читателей, которые уже поставили или (не) хотят поставить УЗИс себе в домашний электрощит.

А в следующих частях будут обещанные мучения — будем смотреть на потрошки и подвергать искрению. Чтобы не пропустить мои новые статьи, не забудьте подписаться и поставить лайк!

Ниже ссылки — я рассмотрел такое же устройство, на этот раз от IEK! Название другое, принцип работы — тот же!

Рекомендую почитать статью моего читателя на Дзене

А также:

——————————————————————-

Спасибо, что читаете меня! Мне тоже интересно то, о чем я пишу!

Чтобы не пропустить мои новые статьи, не забудьте подписаться и поставить лайк!

Внимание! Автор не гарантирует, что всё написанное на этой странице — истина. За ваши действия и за вашу безопасность ответственны только вы!

Принцип работы устройств защиты от искрения

Каким же образом искрозащитное устройство, которое стоит в электрощитке на входе в дом, видит искрение провода в самой дальней розетке спальни или зала? Какая магия здесь используется?

Конечно же магии тут никакой нет, все основано на законах физики. Аппарат главным образом следит за спектром тока проходящего через него.

Когда в цепи электропроводки в любом месте начинается искрение, во первых искажается синусоида и она становится рваной. Сила тока и напряжение начинают скачкообразно изменяться. Возникают помехи.

Однако если бы защита была отстроена на отслеживание только этих параметров, было бы очень много ложных срабатываний. Именно этим грешили самые первые экземпляры.

Поэтому последние качественные УЗИС или УЗДП анализируют массу параметров:

величину

форму

полярность

продолжительность

и темп следования скачков

Производителям аппаратов защиты от искрения и дуги, предписаны стандартом ГОСТ следующие три главные задачи:

проанализировать ток, и при этом убедиться что его источник именно дуга, а не полезная нагрузка

Все что искрит с током дуги меньше чем 2,5А устройство вправе игнорировать и пропускать.

выяснить насколько опасна эта дуга по ее мощности

Ведь простое включение вилки в розетку также вызывает искрение. Но при этом ничего отключаться не должно.

если первые две задачи успешно решены и ток выявлен, то его нужно успеть разорвать в заданное время

Что такое УЗМ, и по какому принципу работает автоматика

По сути, это реле контроля напряжения, предназначенное для прерывания подачи электроэнергии в случае отклонения от параметров. Представьте себе схему, стоящую из модуля контроля, устройства управления и сигнализации, размыкающей системы. Именно так устроено устройство защиты многофункциональное, то есть УЗМ.

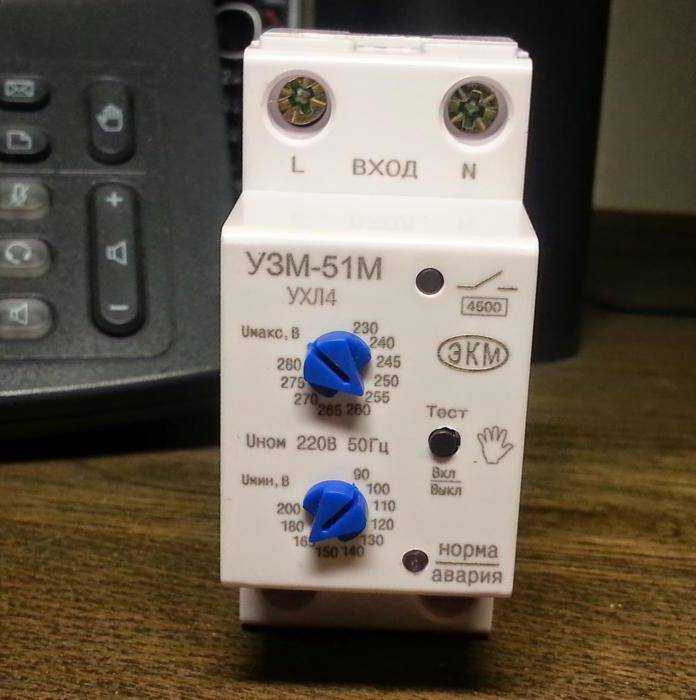

УЗМ 50М и УЗМ51М выполнены в стандартном закрытом корпусе шириной 2DIN, и предназначены для монтажа в распределительные шкафы на DIN рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003).

Составные части и описание реле контроля напряжения:

электронные компоненты управления с механической установкой резисторов срабатывания порогов напряжения;
LED элементы сигнализации о состоянии питающего напряжения;
токовый шунт;
варисторная защита;
проверочный модуль с кнопкой «тест»;
мощное электромагнитное реле, обеспечивающее нагрузочное подключение силовых цепей;

Конструктивно все элементы (включая силовые) выполнены на одной монтажной плате. Такая компоновка обеспечивает жесткость конструкции и эффективное теплоотведение от элементов схемы.

Подключение проводников сечением до 35мм² производится через туннельные зажимы высокой прочности с фронтальными винтами. Для исключения ошибок монтажного подключения клеммы снабжены защитными флажками (так называемая защита «от дурака»).

Световая индикация меняет цвет в зависимости от режима энергоснабжения (авария или норма). Пользователь может визуально определить, включено устройство защиты УЗМ 50 или 51М, или нет, а также оценить состояние электросети.

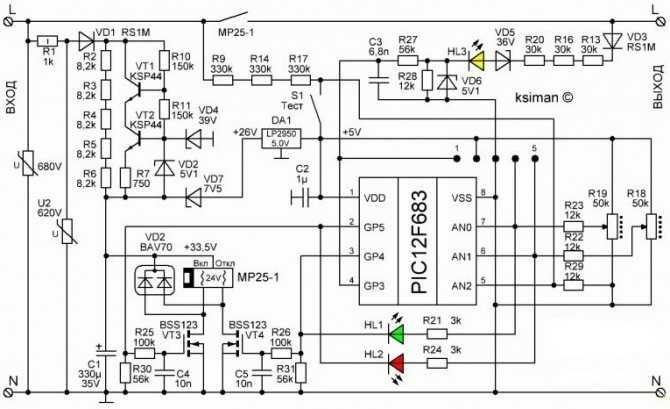

Принципиальная схема устройства:

Управляющая схема реализована на готовом модуле PIC12F683, остальные радиокомпоненты обеспечивают работу электронных ключей, собранных на транзисторах. На схеме хорошо видно, что пороги срабатывания нижнего и верхнего барьера по напряжению обеспечивают переменные резисторы R18 и R19 Регулировка не плавная, а ступенчатая, на 10 положений.

Силовое реле MP25-1 имеет одну пару контактов, только на фазном проводе. Благодаря такой схеме, нулевой провод после реле контроля напряжения УЗМ всегда замкнут, для обеспечения нормальной работы иных защитных автоматов. Кроме того, такая схема прохождения нулевой шины позволяет подключать УЗМ не сквозным прохождением «N» линии, а отводом с одной стороны.

Для защиты от импульсных перенапряжений, возникающих при подключении электроустановок, предназначен мощный варистор 20 мм диаметром.

Собственная схема электропитания обеспечивает работоспособность всех систем прибора, включая силовую обмотку реле MP25-1. Поскольку схема подключения и управления УЗМ 51М должна функционировать при отключенном напряжении на линии, необходимо обеспечить резервный источник питания. Для этого предусмотрен накопительный конденсатор C1, запаса емкости которого хватает на подключение всех модулей защиты и управления.

Отключение токов КЗ

Еще одно замечание по конструкции, которое беспокоит многих опытных электриков — это полное отсутствие хоть какого-то подобия на дугогасительные камеры.

На том же УЗМ-51МД указано, что его предельная отключающая способность – 4,5кА.

А здесь ничего. Как это скажется на контактах в процессе работы при коммутационных отключениях – включениях? При нормальных условиях никак.

Объяснятся это в первую очередь тем, что УЗИс функционально должен работать только в паре с автоматом или диффом, на которые и возлагается вся функция защиты от КЗ и отключение аварийных токовых нагрузок.

При токах КЗ до 6кА, контакты УЗИс будут замкнуты и его главная задача — “вытерпеть” и пропустить через себя этот ток без последствий, с чем он успешно и справляется. Разрывать дугу таких величин, как раз таки должен именно автоматический выключатель.

Опасность искрения в выключателях, проводах и скрутках

С искрением и дуговым пробоем знаком практически каждый человек. Если в темное время суток нажать на клавишу выключателя света, то с некоторой вероятностью через пластиковый корпус получится разглядеть тусклую кратковременную зеленую вспышку. Подобный эффект в большей степени свойственен старым выключателям.

Явление носит вполне логичную природу. При включении света контакты выключателя приближаются. В некоторый момент времени они настолько близки, что между ними происходит пробой воздушного промежутка. Загорается очень маленькая и кратковременная дуга, которая и создает вспышку.

Данная ситуация безопасна, если говорить об исправном выключателе. Однако подобное часто происходит в распределительных коробках. Если провода слабо затянуты в скрутке или плохо прижаты под клеммником автомата, то они также будут искрить. При этом напряжение и ток в сети ведут себя самым непредсказуемым образом. Проблему усугубляет наличие в квартире емкостных и индуктивных потребителей.

Плохой контакт в скрутке

Подключение к щитку ЩО-II-1А-25

Устройство защиты данного типа к щитку разрешается подключать через проводные триггеры

Однако важно учитывать, что варистор для сети подбирается с низкой проводимостью. Проблемы с резким понижением частоты решаются благодаря фильтрам. Контакторы у моделей применяются однопереходного типа

Также можно встретить модификации с двухпереходными аналогами

Контакторы у моделей применяются однопереходного типа. Также можно встретить модификации с двухпереходными аналогами.

В этом случае компаратор используется без фильтров

Особое внимание следует уделить контроллеру. Указанный элемент отвечает за проводимость реле. Для минимизации тепловых потерь многие эксперты его рекомендуют устанавливать операционного типа

Для минимизации тепловых потерь многие эксперты его рекомендуют устанавливать операционного типа.

Устройство защиты от искрения EcoEnergy УЗИс

Новейшая разработка позволит сократить пожары, возникающие в результате неисправности электросетей, более чем в 2 раза.

Устройство защиты от искрения (УЗИс)

УЗИС по сути является третьим этапом развития средств защиты электросетей после автоматических выключателей и УЗО;
Устанавливается в распределительный щит на DIN-рейку;
Снабжается средством контроля УЗИс-Ипредназначенным для настройки и проверки функционирования в местах эксплуатации;
УЗИс обнаруживает процесс пожароопасного искрения в защищаемой цепи и производит ее автоматическое отключение от питающей сети.

В местах нарушения нормального электрического контакта между элементами электрических сетей и электроустановок возникает искрение, которое не распознается токовыми автоматами, дифференциальными автоматами или УЗО, т.к. не вызывает роста тока или его утечки на землю.

УЗИс-С1 распознает опасное искрение и отключает сеть от электропитания, предупреждая возникновение пожара.

Устанавливается в электрощит
Защищает от пожароопасного искрения
Защищает от перенапряжения
Дополняет АВ и УЗО или АВДТ
Соответствует ГОСТ IEC 62606-2016
Инновационная разработка
Производится в России

Модель

Диапазон рабочих температур, °С

Непрерывная индикация состояния (до и после срабатывания)

Таблица индикации на лицевой панели

Отключение по перенапряжению с регулировкой порога

Метод измерения эффективного напряжения сети – True RMS

Защита от импульсных скачков напряжения

Установка в распределительный щит на DIN-рейку

Время срабатывания при искрении, мс

Минимальный обнаруживаемый ток искрения, А

Максимальный ток нагрузки защищаемой цепи, А

Рабочий диапазон напряжений, В

Регулировка порога отключения по перенапряжению, В

Время отключения нагрузки при превышении порога напряжения, мс

Время отключения нагрузки при превышении напряжения 300 В, мс

с штатным оборудованием защиты электросетей

Для защиты электрических цепей используют автоматические выключатели для защиты от сверхтоков (далее – АВ, см. ГОСТ Р 50345-99) иавтоматические выключатели, управляемые дифференциальным током (УЗО, см. ГОСТ Р МЭК 60755—2012).

Устройство защиты	Тип искрения
Последовательное(БПС – «плохой контакт)	Параллельноефаза-нейтраль	Параллельноефаза-земля
Автоматический выключатель	Не чувствует в принципе	Может сработать слишком поздно (при ограниченном токе КЗ)	Может сработать слишком поздно (при ограниченном токе КЗ)
УЗО	Не чувствует в принципе	Не чувствует в принципе	Может не чувствовать (при импульсном характере искрения)
УЗИс	Отключает цепь	Отключает цепь	Отключает цепь

Преимущества от внедрения

Для населения	Для Администрации города
Предупреждение и предотвращение пожаров, которые могут нанести большой физический и материальный ущерб
Реализации федеральной целевой программы «Пожарная безопасность в Российской Федерации на период до 2017 года» (утв. постановлением Правительства РФ от 14 февраля 2015 г. № 130)
Доступная цена	УЗИс является импортозамещающей, конкурентоспособной продукцией в России
Увеличение рабочих мест	Увеличение налоговой базы г. Москвы

УЗИс-С успешно прошел испытания и рекомендован к применению, о чем свидетельствуют следующие экспертные заключения:

№137/15 от 20.11.2015 , выданное ФГБОУ ВПО МГСУ Институт комплексной безопасности в строительстве;

Update (07.06.15). В настоящее время реле напряжения Zubr, продают в России под другим названием Rbuz (слово Zubr наоборот).

Связано это с тем, что в России торговая марка Zubr зарегистрирована за другим производителем и поменялось только названием реле, а все компоненты остались прежними.

УЗМ-51М. Устройство защиты многофункциональное.

В настоящее время УЗМ-51М зарекомендовало себя надежностью и простотой подключения.

УЗМ-51М рассчитано на ток до 63А, занимает 2 модуля на дин-рейке (ширина 35 мм). При стандартном исполнении температура эксплуатации УЗМ от – 20 до +55 градусов, поэтому устанавливать в щите на улице не рекомендую. Есть правда и от -40 до +55, но такие мне в продаже не встречались, если только обращаться непосредственно в ЗАО “Меандр”. Максимальная уставка по верхнему отключению напряжения 290 В, нижний порог срабатывания 100 В. Время повторного включения задается самостоятельно – это или 10 секунд или 6 минут. Может использоваться в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.

Схема подключения УЗМ-51М

Меандр производит еще два типа однофазных реле напряжения – это УЗМ-50М и УЗМ-16. Главное отличие УЗМ-50М от УЗМ-51М, пожалуй только в том, что у последнего, как мы знаем можно выставить уставку по срабатыванию самостоятельно, а в УЗМ-50М – уставка “жесткая”, по верхнему пределу напряжения – 265 В, а по нижнему – 170 В.

УЗМ-16 рассчитано на ток 16А, поэтому его ставят только на отдельный электроприемник. Например, чтобы не ожидать 6 минут пока включится УЗМ-51, холодильник можно подключить через УЗМ-16, на котором устанавливают задержку на включение 6 минут, а на основном УЗМ-51М в 10 секунд.

Я выставляю на УЗМ-51М максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 180 Вольт.

Меандр также выпускает трехфазное реле напряжение УЗМ-3-63, как я уже писал выше, такие реле используют в основном для защиты двигателей.

Хорошая надежная защита от перенапряжений. УЗМ не нужно включать с контактором, как это обычно делают с другими реле напряжения. Устройство производится в России. Гарантия на УЗМ 2 года

Что немаловажно, представитель Меандра присутствует на самом популярном форуме Mastercity, всегда проконсультирует по продукции, а также внимательно относится к комментариям пользователей форума, замечания которых в свое время и помогли улучшить УЗМ-51М

Пример установки УЗМ-51М в трехфазном щите для загородного дома, где УЗМ установлены в каждую фазу.

Пожалуй один недостаток в УЗМ-51М относительно других реле напряжения – это отсутствие индикации напряжения. Но и разница в цене между УЗМ и реле напряжения с контактором, позволяет купить и поставить вольтметр отдельно.

Частые вопросы и ответы

1Какое правильное название у этой защиты от искрения и дуги?

По ГОСТу правильное определение и сокращенное название это УЗДП — устройство защиты при дуговом пробое. Поэтому в первую очередь она спасает именно от дуги, а не от искрения.

Термин «искрение» здесь означает повторяющийся дуговой пробой.

2Заменяют ли УЗДП-УЗИС автоматы и противопожарные УЗО?

Нет, не заменяют. Они представляют из себя третий этап развития защит и устанавливаются в цепь после автоматов и УЗО, а не вместо них.

Зато отдельные УЗДП отечественных марок могут полноценно заменить реле напряжения. Также в США и на Западе выпускают модели AFCI 3 в 1.

Они имеют в своем корпусе и автомат, и УЗО, и дугозащиту. Такое объединение с одной стороны вроде бы и хорошая оптимизация, но с другой имеет ряд недостатков:

непросто определить какая из защит сработала в том или ином случае

если AFDD сгорит, то вы лишитесь сразу всей защиты

А при выходе из строя только УЗИС, у вас останутся в «голове» и автомат, и УЗО.

при повреждении любой функции в AFDD по отдельности (автомат-УЗО-УЗДП) вам придется менять его целиком, что больно ударит по кошельку

Главное преимущество таких AFDD это компактность и простота схемы подключения. Не нужно в щитке коммутировать кучу проводов и наконечников, достаточно подключить всего один девайс.

3Каким нормативам и стандартам подчиняются устройства защиты от дуги?

В России это межгосударственный стандарт ГОСТ IEC 62606-2016 «Устройства защиты бытового и аналогичного значения при дуговом пробое. Общие требования.» (скачать)

Стандарт на их применение — ГОСТ Р50571.4.42-2017 (скачать).

4УЗДП ставятся на каждую линию по отдельности или одно на вводе?

Устройство можно устанавливать как отдельно по группам, так и в одном экземпляре сразу на весь электрощит. Здесь есть как плюсы, так и минусы:

Среднестатистическая площадь квартиры для защиты одним аппаратом, если исходить из разветвленности проводки — 120-150м2.

Например разработчики УЗИс-С1-40 реально проверяли срабатывание на одиночном проводе длиной до 80м. При этом в цепи присутствовала нагрузка ослабляющая сигнал — телевизор, компьютер.

В итоге аппарат отработал штатно. По ГОСТу же испытания проводят на кабелях длиной максимум до 30м.

5Почему у некоторых моделей питание заводится сверху, а у других снизу. Как правильно?

Все зависит от производителя и его линейки сборки. У моделей с нижним подключением это связано с конструкцией расцепителя. Например у того же УЗИс-С1, при его переворачивании пришлось бы рукоятку включения также развернуть на 180 градусов.

И тогда язычок во включенном состоянии смотрел бы вниз, что запрещено правилами. Кстати у зарубежных известных марок Siemens, Eaton вход также сделан снизу.

6Есть ли в девайсе защита от импульсных скачков?

Да, большинство моделей имеют такую встроенную защиту в виде варистора.
