Электричество в доме. нужен ли стабилизатор напряжения?

Электромеханический стабилизатор

Основу стабилизатора этого типа составляет автотрансформатор, обмотка которого не имеет отводов. Он имеет тороидальную конструкцию. В нижней части трансформатора установлен низковольтный серводвигатель. На его роторе закреплён ползунок с графитовой щёткой. По аналогии с релейным стабилизатором, в этом устройстве так же имеется плата контроля и управления.

Электромеханический стабилизатор напряжения работает следующим образом. Изменение напряжения сети измеряется схемой сравнения, которая фиксирует отклонение от номинала в большую или меньшую сторону. Плата управления вырабатывает сигнал на серводвигатель, который перемещает свой ротор на определённый угол.

В результате, контакт ползунка увеличивает или уменьшает напряжение на выходе. Как только напряжение на входе приходит в норму, серводвигатель снова срабатывает, поэтому если сеть нестабильна, перемещение ползунка с контактом происходит постоянно.

Преимущества и недостатки

Электромеханические стабилизаторы могут быть использованы в быту, на производственных объектах, в некоторых медицинских и общеобразовательных учреждениях. Именно электромеханические системы работают в промышленных стабилизаторах большой мощности, которая может достигать 1,5-2,0 МВт. Приборы этого типа имеют свои достоинства и недостатки.

К достоинствам относятся:

• Высокая точность регулирования;
• Чистый синусоидальный сигнал;
• Способность к перегрузкам;
• Возможность работы в условиях низкого напряжения.

Среди недостатков у стабилизаторов этого типа есть весьма серьёзные:

• Медленная скорость коррекции;
• Необходимость в техническом обслуживании;
• Пожароопасность.

Низкое быстродействие может привести к выходу из строя какой-либо электронной аппаратуры, когда стабилизатор не успеет отработать резкий бросок напряжения. Графитовые щётки могут стираться, что требует их замены, а пыль, попадающая под контакт, может привести к возгоранию самого стабилизатора.

Сервопривод аппарата

У сверхчувствительных электромеханических стабилизаторов чаще всего из строя выходит сервопривод, отвечающий за перемещение контактной щетки. Существует два вида решения этой проблемы:

• Установка нового электродвигателя.
• Ремонт повреждённых элементов.

Стоимость сервоприводов на стабилизаторы Ресанта чрезвычайно высока, поэтому к полной замене мотора прибегают лишь при серьезных повреждениях, когда отремонтировать его невозможно.

Ремонт стабилизатора напряжения своими руками выполняется по следующему алгоритму:

• Вскрывается корпус стабилизатора, отключается двигатель с сервоприводом.
• Мотор подключается к источнику питания с необходимой мощностью.
• На выход двигателя подается электроток (5 Вт и не меньше 90 мА).

Работа сервопривода должна восстановится, после чего мотор устанавливают на место.

При наличии механических повреждений необходимо вскрыть вышедший из строя мотор и поменять сгоревшие элементы привода. Такие поломки часто отмечаются при перенапряжении сервопривода, когда стабилизаторы используются в электросети с нестабильными показателями напряжения.

Проблемы с двигателем могут появиться по причине выхода из строя электронной платы, по которой к мотору от биполярных транзисторов подаётся электричество. Вышедшие из строя транзисторы следует менять парой, так как используется двухполярная схема питания. В цепи также могут выгорать 10-омные резисторы, которые могут заменяться на аналогичные или имеющие мощность больше на 3−5 Вт. В последнем случае повышается надежность сервопривода и решаются проблемы в работе оборудования при пиковых нагрузках.

Вам это будет интересно Блок питания из энергосберегающей лампы своими руками

Особенности установки РКН

Схема установки

Общий порядок монтажа реле в электрическом шкафу определяется требованиями действующих стандартов (ПУЭ, в частности). Каждая конкретная модель РКН может устанавливаться в соответствии с выполняемыми ей функциями. Возможны следующие варианты установки реле в линию электропроводки:

• размещение сразу после электрического счетчика (этот способ считается классическим);
• подключение совместно с УЗО и линейным автоматом, что расширяет функциональные возможности прибора;
• установка до электрического счетчика, позволяющая защитить от перенапряжений сам прибор учета.

Последний вариант возможен только после получения разрешения от представителей «Энергосбыта».

Особенности настройки РКН

Реле напряжения имеют три основные настройки:

• Установка порогового срабатывания по максимальному значению – Umax.
• Установка минимального значения, при котором происходит срабатывание устройства – Umin.
• Установка времени задержки коммутации после нормализации параметров электрической сети.

При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.

Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.

Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.

Общие рекомендации по установке реле контроля напряжения

РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:

• Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
• Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
• При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.

Схемы подключения однофазных реле контроля напряжения

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.

Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.

Этапы работ:

• Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
• Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
• Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
• Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
• Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
• Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
• Включить РКН и выставить пороговые значения и время задержки включения.

Схема подключения трехфазных РКН в электрическую цепь

Трехфазные реле контроля напряжения могут подключаться двумя способами:

• Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
• Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.

Проверка работоспособности реле контроля напряжения

Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.

Рейтинг лучших стабилизаторов напряжения

Прежде всего мы изучили отзывы покупателей и оценки экспертов, как положительные, так и негативные. Также был проведен ряд тестов, что и помогло выявить победителей.

Вот на какие характеристики мы обращали внимание при отборе лучших стабилизаторов напряжения:

• Тип изделия – релейное, электромеханическое, инверторное;
• Способ монтажа – напольный или настенный;
• Уровень КПД и процент погрешности;
• Тип охлаждения – естественное или принудительное;
• Температурный режим работы;
• Ориентированность на количество фаз и розеток;
• Время переключения между обмотками;
• Степень влажности в помещении;
• Мощность;
• Способ подачи информации о напряжении – цифровая индикация или обыкновенная;
• Надежность защиты от перегрева, помех, повышенных нагрузок;
• Вес и размеры;
• Дизайн и цвет.

При составлении рейтинга мы также принимали во внимание срок службы устройств и длительность действия гарантии, соотношение цены и качества изделий, их доступность на рынке. Лучшие холодильники Атлант. Лучшие холодильники Атлант

Лучшие холодильники Атлант

Стабилизаторы напряжения

Начнем рассмотрение со стабилизаторов питающего напряжения и по порядку рассмотрим вначале преимущества, а затем недостатки применения этого типа устройств.

Преимущества стабилизаторов напряжения

1. Обеспечивают постоянное стабильное напряжение для питания наших электроприборов 220 В. Стабилизаторы сглаживают скачки и небольшие колебания питающего напряжения, выдавая на выходе стабильное напряжение 220 В.

При снижении напряжения обычно ниже 160 В, либо при превышении им значения 280 В, стабилизаторы отключаются от внешней питающей сети и обесточивают внутренних потребителей. Тем самым предохраняя электроприборы от выхода из строя.

2. Подключенное через стабилизаторы напряжения оборудование остается работоспособным. Такие электроприборы, как аудио- и видеотехника очень чувствительны к отклонениям питающего напряжения. Повреждение этих приборов такие колебания напряжения не вызывают, но могут сказываться на качестве его работы. Применение стабилизатора обеспечивает надежную работоспособность такого оборудования.

3. При применении стабилизаторов напряжения прекращают мерцать электрические лампочки. Это существенно продлевает срок их службы.

Недостатки стабилизаторов напряжения

1. Большие габариты. В большинстве случаев стабилизаторы напряжения довольно громоздки, и для их установки необходимо выделять дополнительное место. Габариты зависят от мощности подключаемой нагрузки. Чем больше мощность, тем больше габариты применяемого стабилизатора.

Во время своей работы эти устройства нагреваются, поэтому им необходимо достаточное место для эффективного охлаждения корпуса самого стабилизатора, и его внутренних элементов.

В трехфазных электрических сетях обычно применяют три отдельных стабилизатора напряжения, установленных в каждую фазу. Если устанавливать один трехфазный стабилизатор, то в случае короткого замыкания или пропадания одной из фаз, стабилизатор отключится.

Все однофазные потребители, подключенные к любой из фаз будут обесточены до тех пор, пока не восстановятся нормальные условия работы стабилизатора. Это очень неудобно, поэтому чаще применяется установка трех отдельных стабилизаторов напряжения в каждую из фаз. А это в свою очередь значительно увеличивает габариты.

2. Цена. Покупка хорошего стабилизатора напряжения может обойтись в приличную сумму денег.

Стабилизаторы намного дороже, чем реле контроля напряжения. В большинстве случаев стоимость является решающим фактором при выборе устройств защиты, и большинство пользователей склоняются в стороны приобретения реле напряжения.

3. Стабилизаторы чувствительны к пыли и влажности помещения, в котором они установлены. Внутри стабилизатора находится трансформатор, большое электромагнитное поле, которое притягивает пыль. Поэтому место установки должно быть хорошо защищено от пыли и влаги.

4. Чувствительность стабилизаторов напряжения к различным электрическим помехам. Если в электрической сети часты электрические помехи, это приведет к тому, что электроника стабилизаторов начнет «глючить», они могут отключиться, обесточивая тем самым всю квартиру.

Чем отличается реле напряжения от стабилизатора?

Напоследок хотелось бы объяснить, в чем разница между реле контроля напряжения и стабилизатором напряжения. Оба этих прибора отключают питание при падении или повышении напряжения до критических показателей. Однако в отличие от реле, стабилизатор также может выравнивать напряжение до показателя в 220 В. То есть если в сети будет длительное время напряжение в 180 В, то реле работающее в диапазоне от 170 до 260 В будет передавать такое напряжение приборам, что конечно же может плохо на них сказаться. А стабилизатор при этом выровняет напряжение и подаст на приборы 220 В. В этом и заключается их принципиальная разница.

Однако стабилизатор напряжения стоит гораздо дороже реле, он больше в размерах и шумноват. Если вы живете в многоквартирном доме и напряжение обычно не падает/повышается, достаточно защитить от серьезных скачков установкой реле. Стабилизатор же потребуется для жителей сельской местности, где линия часто сильно проседает.

Передаем опыт домашним мастерам:

• Соединяем медный и алюминиевый провода: как правильно?
• 6 способов найти скрытую проводку под штукатуркой

Советы по выбору стабилизатора

При выборе учитывайте следующие факторы:

1. Модель стабилизатора по числу фаз сети. Если в вашей трехфазной сети работают 1-фазные устройства, то для защиты от перепадов напряжения лучше применять три отдельных однофазных стабилизатора.
2. Мощность прибора. При определении этого параметра нужно учесть, что некоторые устройства имеют асинхронные двигатели, у которых высокие пусковые токи.
3. Точность стабилизации для защиты бытовых устройств, его быстродействие.
4. Наличие вспомогательных функций.
5. Условия работы прибора.
6. При выборе прибора необходимо учесть схему разводки проводов цепи питания.

Сравнение релейного и тиристорного стабилизатора

Преимущества реле

Несмотря на то, что реле не способны удерживать напряжение в нужных пределах, они достаточно часто применяются в схеме защиты от перенапряжения. Этому способствуют следующие их преимущества:

1. Гарантированное отключение электричества при критических скачках напряжения. При кратковременной продолжительности такого скачка питания включается сразу после возврата сети в нормальное состояние. Реле уже через 1 с готово снова автоматически включить цепь.
2. Малые габариты. Вся схема защиты на основе реле легко помещается во входном щитке, даже когда монтируется несколько устройств (минимальное и максимальное реле).
3. Удобный монтаж. Современные реле выполнены так, чтобы могли устанавливаться на стандартную DIN-рейку, а провод цепи легко и быстро закрепляется в клеммном зажиме. При защите отдельных бытовых приборов можно использовать модель реле, которая просто подключается в розетку.
4. Доступная цена. Стоимость реле значительно ниже стоимости стабилизатора. Покупка даже нескольких таких устройств обойдется заметно дешевле, чем одного стабилизатора.
5. Бесшумность работы.

Что лучше

Итак, переходим к основному вопросу статьи. Конечно, стабилизаторы напряжения предпочтительнее. В отличие от простой схемы защиты у сетевых фильтров, у стабилизаторов она не только сложная, но и многоступенчатая, что является своеобразной гарантией. Это первое.

Второе – сетевой фильтр с пониженным напряжением не справляется, он на это никак не реагирует. Стабилизатор напряжения сети выравнивает данный показатель до номинального. И это большой плюс, особенно для тех бытовых приборов, которые от низкого напряжения сети выходят из строя.

Третье – при высоком напряжении стабилизатор плавно отключит подающую сеть. У сетевого фильтра обязательно сгорит предохранитель. При этом отключение будет резким. Конечно, придется заменить сгоревшую деталь.

Четвертое – сетевой фильтр стоит дешевле любого стабилизатора. К тому же это удлинитель, через который можно подключить большое количество потребителей.

Пятое – стабилизатор можно установить как на один бытовой прибор или на несколько, так и на весь дом в целом. Вторая позиция невозможна с фильтрами.

Электромеханический стабилизатор

Основу стабилизатора этого типа составляет автотрансформатор, обмотка которого не имеет отводов. Он имеет тороидальную конструкцию. В нижней части трансформатора установлен низковольтный серводвигатель. На его роторе закреплён ползунок с графитовой щёткой. По аналогии с релейным стабилизатором, в этом устройстве так же имеется плата контроля и управления.

Электромеханический стабилизатор напряжения работает следующим образом. Изменение напряжения сети измеряется схемой сравнения, которая фиксирует отклонение от номинала в большую или меньшую сторону. Плата управления вырабатывает сигнал на серводвигатель, который перемещает свой ротор на определённый угол.

В результате, контакт ползунка увеличивает или уменьшает напряжение на выходе. Как только напряжение на входе приходит в норму, серводвигатель снова срабатывает, поэтому если сеть нестабильна, перемещение ползунка с контактом происходит постоянно.

Преимущества и недостатки

Электромеханические стабилизаторы могут быть использованы в быту, на производственных объектах, в некоторых медицинских и общеобразовательных учреждениях. Именно электромеханические системы работают в промышленных стабилизаторах большой мощности, которая может достигать 1,5-2,0 МВт. Приборы этого типа имеют свои достоинства и недостатки.

К достоинствам относятся:

• Высокая точность регулирования;
• Чистый синусоидальный сигнал;
• Способность к перегрузкам;
• Возможность работы в условиях низкого напряжения.

Среди недостатков у стабилизаторов этого типа есть весьма серьёзные:

• Медленная скорость коррекции;
• Необходимость в техническом обслуживании;
• Пожароопасность.

Преимущества реле напряжения

В отличие от стабилизаторов напряжения, реле напряжения имеют малые габариты и в большинстве случаев предназначены для установки на DIN-рейку щита учета электроэнергии. Также реле напряжения выпускаются для подключения в розетку. Это дает возможность защитить отдельный электроприбор или группу приборов, не изменяя конфигурацию электрической схемы дома.

Стоимость реле контроля напряжения намного меньше, стоимости стабилизатора напряжения, даже если мы используем несколько реле напряжения.

Реле контроля напряжения не стабилизирует напряжение, как стабилизатор напряжения, а является прибором автоматики и предназначено для защиты от скачков напряжения. Оно значительно быстрее реагирует на опасные скачки напряжения вследствие чего, лучше справляются с защитой потребителей от выхода из строя.

Электронный стабилизатор

схема устройства

Принцип работы этого прибора полностью аналогичен принципу работы релейного стабилизатора. Только функцию переключающих реле, здесь выполняют ключи на четырёхслойных полупроводниковых приборах – тиристорах и симисторах. Электронный стабилизатор напряжения стоит заметно дороже, чем стабилизаторы других типов, но, тем не менее, есть ситуации, когда его применение оправдано.

Особенности и характеристики

Полупроводниковый стабилизатор может работать практически со всеми видами бытовой техники.

Это определяется его несомненными достоинствами:

• Высокое быстродействие;
• Большой диапазон напряжения;
• Отсутствие шума.

В отличие от реле, мощные силовые ключи, обеспечивают практически мгновенную реакцию на изменение напряжения на входе устройства. Диапазон напряжения сети, при котором электронный стабилизатор корректно работает достаточно большой, поэтому прибор можно использовать в самых неблагоприятных условиях. Он не боится низких температур, работает бесшумно и не нуждается в техническом обслуживании.

Но и недостатков у данного устройства достаточно:

• Дискретный способ регулировки;
• Низкая перегрузочная способность;
• Искажённая форма напряжения на выходе.

По аналогии с релейным стабилизатором, переключение напряжения осуществляется ступенями. Электронные ключи очень не любят перегрузок и могут выгореть.

Что это такое

Это устройство, в одном корпусе которого соединены два функционала: электронное устройство, которое контролирует показатель напряжения, и силовой разъединитель нагрузки. Само реле, а точнее сказать, его конструкция изготавливается на основе базы микропроцессоров или компаратора. Первый вариант отличается более плавной работой (регулировкой нижнего и верхнего уровня срабатывания).

Основной параметр аппарата – это быстрота срабатывания. Конечно, этот критерий во многом зависит от качества самого реле, поэтому брендовые приборы, к примеру, от компании «ABB» или «Legrand» срабатывают буквально за несколько долей наносекунды, то есть, мгновенно. В них порог срабатывания устанавливается по специальной шкале потенциометром. Отсюда не только быстрота работы, но и высокая точность определения предела скачка напряжения.

Однофазное реле контроля напряжения abb

Разновидности

Разнообразие видов однофазных реле напряжения зависит от типа его подключения.

1. Реле-вилка. У этого вида в конструкцию вмонтирована обычная штепсельная вилка. А, значит, реле просто втыкают в любую розетку. С противоположной от вилки стороны есть своя розетка, куда подключается бытовой прибор. Этот вид хорошо использовать, как единичный разделитель для одного или нескольких бытовых приборов. Это современный электронный аппарат, в состав которого также входят дисплей, на панель которого выводятся данные по напряжению, и кнопки настройки.
2. Реле-удлинитель. По сути, это то же самое, что и предыдущий вариант. Только его конструкция – это удлинительный кабель, на котором установлена одна, две или три розетки.
3. Реле напряжения однофазное для установки на DIN-линейку. Эту разновидность устанавливают в распределительный шкаф. Основное достоинство этого вида – установка на фазу потребительного контура. То есть, его можно установить на любой контур группы потребителей или сразу на фазу целого дома или на одну квартиру.

Реле вилка

Реле на DIN-линейке

Как показывает практика, оптимальный вариант для создания нормальных условий работы бытовых приборов в доме или квартире – установка именно этого вида реле контроля напряжения.  Почему?

• Во-первых, этот вид обладает широким диапазоном настроек.
• Во-вторых, он может работать в разных режимах, независящих друг от друга. А именно, как обычное реле напряжения, как блок, контролирующий максимальное или минимальное напряжение (это две разновидности), как временное реле (то есть, может задерживать включение сети).

Конечно, разновидность сетей определяет и разновидность реле. Поэтому на рынке вы найдете и однофазные, и трехфазные. Но учитывайте тот момент, что трехфазные модели работают вот по какому принципу. Если вы его устанавливаете на вход в дом, то при скачке напряжения на одной из фаз сети, весь прибор отключается, то есть, он разъединяет и две другие фазы. Так что ваш дом остается без электричества.

Реле на дин рейку

И еще один негативный момент, связанный с трехфазным реле. Если на соседних фазах напряжение будет отличаться, то прибор тут же сработает. К примеру, на одной фазе будет 230 вольт, а на соседней 220, то произойдет отключение трех фаз сразу. Хотя эти показатели напряжения являются нормальными. Поэтому, если в вашем доме нет трехфазных потребителей, то не стоит использовать трехфазное реле контроля напряжения.

И еще одна рекомендация от специалистов. Выбор зависит от силы тока (А). К примеру, на фазе контура установлен автомат 25 А, то рекомендуется сюда же установить реле на 32 или 40 А. То есть, с запасом в 20-30%. Запомните, что этот показатель не влияет на работу прибора, потому что размыкание сети происходит под действием изменяемого напряжения, а не силы тока.

Релейно-электромеханический гибридный стабилизатор

Совсем недавно мы рассказывали о двух самых распространенных видах стабилизаторов – релейных и электромеханических, более того, путем непосредственного сравнения выясняли какой из них лучше. Чаще всего в продаже вам встретятся гибридные модели, в которых объединены принципы работы именно этих типов стабилизаторов.

Если вы знакомы со схемами работы релейных и электромеханических стабилизаторов, то вы знаете главные их отличия – первый стабилизирует быстро, но не очень точно, второй же гораздо более точно, но значительно медленнее.

Казалось бы, логичным решением для гибридной модели, совмещающей их, было бы взять всё самое лучшее из этих двух технологий и сделать стабилизатор быстрым и точным, но по факту в нём решаются несколько другие задачи, а именно расширяется диапазон стабилизации.

Ведь чаще всего и гибридный и электромеханический стабилизатор работают в диапазоне в среднем от 140-150 Вольт до 250-260, гибридная же модель, при этом нормализирует в диапазоне от 100 до 280 Вольт!

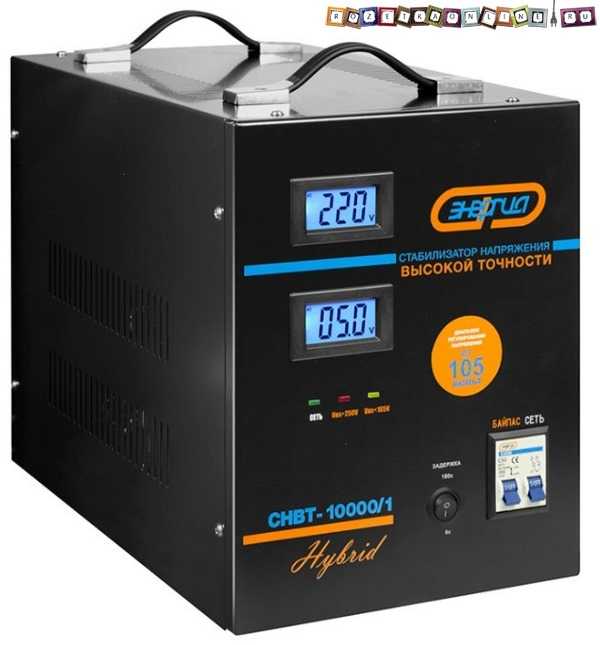

Так, например, стабилизатор Энергия СНВТ Hybrid (вот такие), при входящем напряжении от 145 Вольт до 250 Вольт, работает как обычный электромеханический стабилизатор, когда  же напряжение переходит эти пределы, срабатывает релейная часть, общий диапазон работы гибридного стабилизатора таким образом расширен — от 105 – до 275 В!

Наглядная схема работы гибридного стабилизатора Энергия показана ниже:

Принцип работы гибридного стабилизатора напряжения следующий:

— Входящее напряжение замеряется вольтметром

— Если оно находится в диапазоне от от 145 Вольт до 250 Вольт — работает механическая часть. По автотрансформатору, с помощью сервопривода, перемещается токопроводящий угольный ролик, который встаёт в нужное положение на обмотке так, чтобы выходящее напряжение было близко к 220 Вольтам, подибрается соответствующий коэффцициент трансформации.

— Если же входящее напряжение становится ниже 145 Вольт или выше 250 Вольт, переключается реле, которое моментально подключает соответствующую отпайку от обмотки автотрансформатора с большим коэфициентом трансформации так, чтобы выходящее напряжение было приближено к стандартным 220В.

К сожалению, гибридный стабилизатор, совмещающий в себе релейную и электромеханическую модели, так же получил от своих предшественников все их минусы.

Так, при работе в электромеханическом режиме, при высокой точности, стабилизация происходит медленно, а при вступлении в работу релейной части, точность значительно падает, хотя и увеличивается скорость переключения режимов.

Когда нужен гибридный релейно-электромеханический стабилизатор?

Главным преимуществом такой модели, как вы уже поняли, является расширенный диапазон стабилизации. Обычно это требуется не всем, такие большие перепады скорее исключение, встречаются не так часто.

Если вы из числа тех «счастливчиков», кто столкнулся с такой проблемой на даче или в квартире, вы должны знать, что в среднем гибридная модель стабилизатора Энергия Hybrid 10000 (на 10 кВА) работающая в диапазоне от 105 до 275 Вольт стоит около 22 000 рублей, при этом, чисто релейный стабилизатор Энергия линейки Voltron 10000, работающий в диапазоне 105-265 Вольт, стоит около 17000 рублей.

Итого разница в цене между ними чуть больше 20%, при этом диапазон стабилизации практически одинаков, переплачивать за гибридную модель стоит лишь тогда, когда вам требуется более высокая точность стабилизации, во всех остальных случаях выгоднее приобрести более доступную чисто релейную модель с расширенным диапазоном стабилизации.

Рекомендации по покупке стабилизатора

Среди стабилизаторов напряжения наиболее часто встречаются следующие типы:
симисторные или тиристорные, релейные, сервоприводные и инверторные.
Каждый имеет как достоинства, так и недостатки.

Лучшим по соотношению цена-качество по нашему мнению являются стабилизаторы именно электронного типа, а именно тиристорные и симисторные.
У таких стабилизаторов используются в качестве силового ключа симисторы или тиристоры.
На рынке, по состоянию на 2019 год, хорошим спросом пользуются марки Энерготех и Вольт Инжиниринг.
Они сочетают в себе и доступную цену и широкий ряд защит, длительный срок службы.

Из стабилизаторов Вольт Инжиниринг можно выделить серии Ампер и Герц.

Данные модели одинаково хорошо выполняют функцию стабилизации напряжения, но все-таки имеют некоторые различия.
Номинальная мощность у серии Ампер — от 2 до 18 киловатт.
У Герц — от 5 до 27 киловатт.
Количество ступеннй стабилизации у Ампера — от 12 до 16.
У Герца — 16 или 36.
Диапазон работы у Ампера — от 100 до 295 вольт.
У Герца — от 100 до 280 вольт.
Память событий у серии Ампер отсутствует, а Герц сохраняет все события, связанные как с ситуацией в сети, так и статистику работы самого стабилизатора.

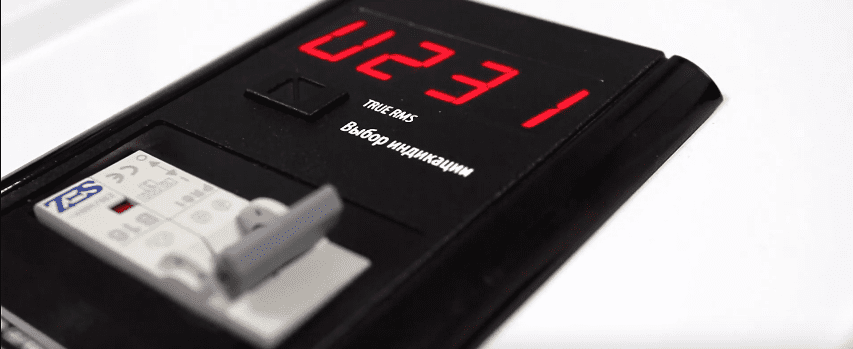

Тип индикатора у Ампера однострочный.
У Герца — современный жидкокристаллический дисплей, имеет функции подстройки по напряжению на выходе в диапазоне от 200 до 230 вольт.
Есть и функция построения суточных графиков нагрузки и напряжения, выбор языка отображения, расширенная статистика, а также отключение подсветки индикатора.
У Ампер всего этого нет, но в моделях малой мощности до трех с половиной киловатт есть функция задержки на включение стабилизатора.

Дизайн корпуса Ампер и Герц станет украшением любого дома или офиса.
А как вы уже успели понять, званием лучший стабилизатор можно наградить как Вольт Ампер, так и Герц.
Первый лучше в своей простоте, а второй — лучше богатым функционалом и высочайшей точностью стабилизации.

Если у вас появились какие-то вопросы по выборов стабилизатора напряжения, то можете обратиться к техническому консультанту по номеру (495) 972-00-90.
Постараемся ответить грамотно и без лишней рекламы.

Подведём итог

При том состоянии электросетей и трансформаторов на подстанциях, особенно в частных секторах, приобретение реле контроля напряжения и его установка уже становится необходимостью. А для тех, кто считает стоимость подобных защитных устройств слишком высокой, редакция Homius.ru приготовила совет: посчитайте, во сколько может обойтись ремонт всей бытовой техники, находящейся в Вашей квартире или частном доме. После производства нехитрых вычислений Вы гарантированно измените своё решение. Главное здесь – не жалеть времени, а именно ознакомиться перед приобретением не только с ассортиментом предлагаемой производителем продукции, но и с реальными отзывами пользователей, установивших подобную защиту. Только так можно понять, стоит ли приобретать ту или иную модель.

Таблица предельно допустимых отклонений показателей напряжения, согласно ГОСТ

Надеемся, что изложенная в сегодняшней статье информация была полезна нашему Уважаемому читателю. Если в процессе ознакомления с ней у Вас возникли вопросы, можете смело задавать их в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально короткий период времени. Если же у Вас установлено подобное защитное оборудование, просим поделиться впечатлениями с менее опытными домашними мастерами, планирующими подобную установку. Пишите, делитесь, спрашивайте. А напоследок, по сложившейся доброй традиции, предлагаем Вашему вниманию один интересный ролик по сегодняшней теме, из которого Вы узнаете много нового.

Watch this video on YouTube

Предыдущая Инженерия Тепловая электрическая пушка 220 В: качественный обогрев жилых помещений, гаража, склада Следующая Инженерия Альтернативные источники энергии: время экономить
