Достоинства и недостатки
Достоинства и недостатки элементов сильно разнятся в зависимости от химического типа элемента питания типа «С». Наиболее заметными минусы можно встретить у следующих батареек:
- Солевые элементы питания могут потечь, что приведет к короткому замыканию электрической платы и разъеданию токоведущих дорожек.
- Литиевые аккумуляторы и батарейки могут взорваться.
- Щелочные имеют значительный вес, что особенно заметно, когда в держатель прибора устанавливается несколько батарей этого типа.
- Никель-металлогидридные изделия обладают довольно высоким уровнем самостоятельного разряда.
Существенным недостатком может являться стоимость источников тока типоразмера «С». По этому параметру существенно уступают литиевые батареи, цена которых может отличаться в большую сторону в несколько десятков раз, по сравнению с самыми дешевыми изделиями.
Положительными характеристиками батареек могут являться:
- Низкая стоимость при покупке солевых.
- Значительный запас электроэнергии у щелочных элементов.
- Устойчивость к большим нагрузкам и экологическая безопасность у никель-металлогидридных изделий.
- Большой ресурс работы у литиевых элементов питания.
В качестве положительных особенностях источника тока также могут рассматриваться возможность работы при отрицательных температурах воздуха. По этому показателю неплохо себя зарекомендовали литиевые АКБ.
🔎 Вот, что значат цифры вроде 3,6В, 3,7В, 4,2В у Li-ion-батареях в смартфонах
Типовой вариант литий-ионных (и литий-полимерных) аккумуляторов с кобальтовым катодом (LCO) имеет напряжение на элемент:
- 3,6В номинальное;
- 4,2В максимальное.
Указанные цифры значат, что:
- Аккумулятор заряжается до 4,2В (индикация 100%);
- Постепенно разряжаясь, он удерживает номинальное напряжение на уровне 3,6В (+/- 0,1В при токе разряда 0,2C-0,5C);
- При остатке около 20% заряда от ёмкости напряжение падает до 3,0В;
- Срабатывают алгоритмы контроля аккумулятора (например, управляющая плата BMS и аппаратно-программные средства смартфона — он выключается).
- Когда напряжение падает до критического у Li-ion значения 3,0-2,75В (точная цифра зависит от материалов, задумки инженеров и сборки), срабатывает защита.
Включить аккумулятор после срабатывания защиты по нижнему порогу напряжения можно. Правда, понадобится специальное оборудование. И результат получится со значительной потерей ёмкости (глубокий разряд).
Сейчас номинальное значение 3,6В у Li-ion увеличено до 3,7В в маркетинговых целях за счёт понижения внутреннего сопротивления.
Вилка напряжений 3,7-4,2В (рабочий диапазон 2,75В-4,2В) используется в Li-ion повсеместно (в элементах , аккумуляторы в смартфонах, смарт-часах, планшетах, ноутбуках, электроинструменте, электротранспорте). Но встречаются и другие варианты.

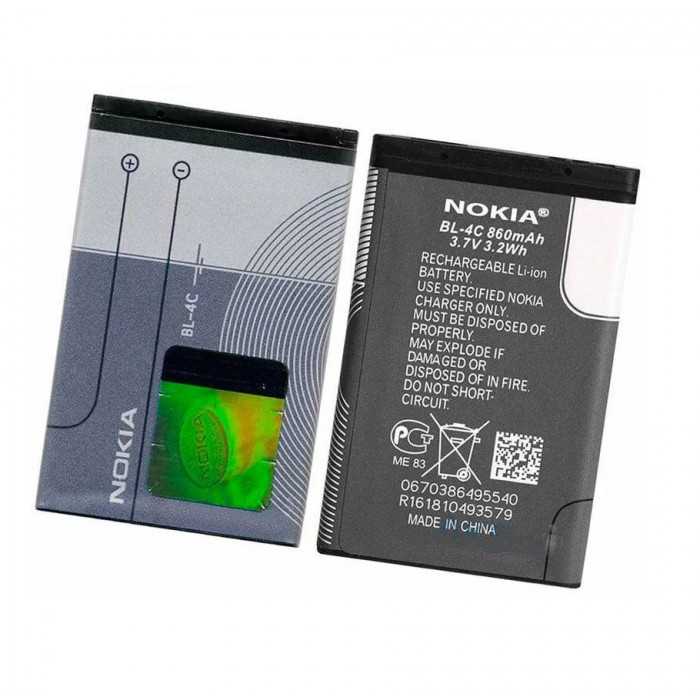

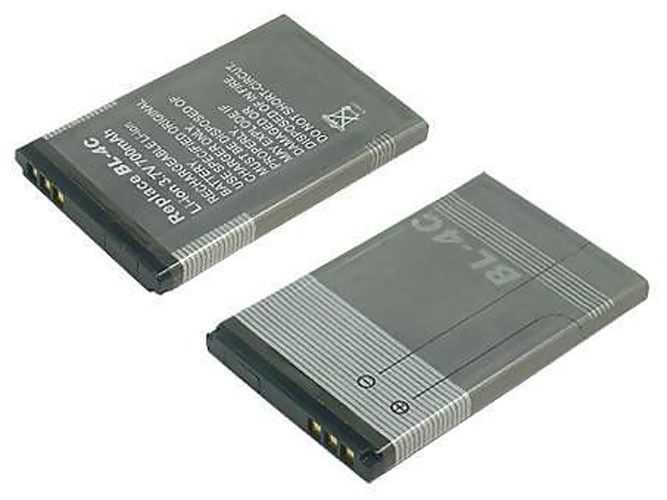

Есть ли аналоги большей ёмкости
Основным недостатком оригинального аккумулятора является относительно небольшая ёмкость заряда. Эту проблему можно легко решить, если установить более мощный аналог. Например, на Алиэкспресс можно купить батарею, которая будет полностью совместимой с BL 4C, но её ёмкость будет в 3 выше, чем у стандартной батарейки.
Если установить такое изделие в телефон Нокия, то можно будет пользоваться телефоном продолжительное время без дополнительной подзарядки. Цена таких изделий на китайских торговых площадках не превышает стоимость оригинальной батареи, но качество аккумулятора часто оставляет желать лучшего.
По этой причине рекомендуется ознакомиться с отзывами реальных покупателей, которые размещаются на странице товара Алиэкспресс. Даже в том случае, если изделие полностью подойдёт по размерам, то разница по ёмкости даст о себе знать в виде повышенного времени заряда.
Мощные источники электроэнергии, при использовании стандартного зарядного устройства, потребуют для полной зарядки не менее 12 часов беспрерывного подключения к электросети.
В литий-ионных аккумуляторах отсутствует эффект памяти, поэтому зарядка изделия при неполном разряде не вызывает снижения ёмкостных показателей батареи. В тоже время недостаточная зарядка, соответственно, приведёт к уменьшению времени работы устройства от аккумулятора.
Вне зависимости от ёмкости аккумулятора BL 4C новое изделие необходимо полностью зарядить при первой установке элемента питания в мобильное устройство.
Какие литиевые аккумуляторы 18650 лучше на Али Экспресс
Если для вас важна стоимость и качество литиевого аккумулятора 18650, воспользуйтесь ресурсом AliExpress. Здесь много товара, от разных производителей. Искомый аккумулятор пользуется спросом, его любят подделывать. Поэтому необходимо знать основные отличия хорошей модели от реплики.
Критично отнеситесь к указанной емкости. Только лучшие производители добились 3 600 А/ч, средние имеют показатель 3000-3200 А/ч. Защищенный аккумулятор больше на 2-3 мм в длину и чуть толще незащищенного. Но если вы собираете батарею, защита не нужна, не переплачивайте.
Добротные изделия и здесь стоят дороже. Учтите, что Ultrafire обещает 9000 мА/ч, но на деле оказывается в 5-10 раз ниже. Лучше использовать товар от проверенного производителя, стараться покупать всегда одну и ту же марку аккумулятора.
Видео
Предлагаем посмотреть порядок восстановления литиевого аккумулятора 18650
Литиевые аккумуляторы 18650
📊 Ответы на частые вопросы по напряжению Li-ion-аккумулятора
Срок службы батареи Li-ion согласован с моральным устареванием модели смартфона. В связи с этим фактом, короткий цикл жизни элемента питания с точки зрения производителей вполне приемлем. Почему бы и не увеличить циферку в ёмкости пусть и немного за счёт срока службы?
На практике мы сталкиваемся с определёнными эффектами при использовании разных напряжений аккумуляторов в одном и том же смартфоне. Возникают популярные вопросы, на которых хотелось бы дать краткие ответы.
Вопрос 1: Напряжение 4,35В или 4,4В действительно лучше, чем 4,2В?
Ответ: Да, это даст больше ёмкости на первые 50-100 полных циклов заряд-разряд (и мощности, например, для мотора в электроинструменте).
Далее у двух аккумуляторов 4,35В и 4,2В ёмкость фактически сравняется — «карета превратится в тыкву». В теории срок службы аккумулятора, который продолжают перезаряжать выше 4,2В, будет меньше. Но если не заряжать его выше 80%, то, вероятно, он прослужит даже больше .
Вопрос 2: Стоит ли искать только аккумуляторы с напряжением 4,2В?
Ответ: Нет, основывать свой выбор только на этой характеристике не стоит.
Вы получите аккумулятор со сроком службы 500 полных циклов (на 100-150 циклов больше в сравнении с 4,4В), но с учётом быстрого морального устаревания смартфонов это преимущество может быть совершенно неважно (составит всего несколько месяцев от двух-трёх лет)
Вопрос 3: Есть ли разница между аккумуляторами 3,6В и 3,7В?
Ответ: Есть, но она фактически незаметна.
Отличается внутреннее сопротивление, которое критично при определённых .
Вопрос 4: Есть ли разница между аккумуляторами 3,85В и 3,75В?
Ответ: Есть, и довольно большая.
Отличаются технологии производства и применения материалов для катода, анода и электролита. Они влияют на максимальный заряд, в том числе дают возможность безопасно заряжать до 4,4В (требуется соответствующая поддержка на заряднике). Это в свою очередь увеличивает максимальную ёмкость (Wh = Ah * V или Вт·ч = А·ч * В).
Вопрос 5: Есть ли разница между аккумуляторами 3,7В и 3,75В?
Ответ: Есть, и она практически незаметна, если производитель не указал максимальное напряжение 4,35В (тогда отличия будут, как в вопросе 4).
Обычно на аккумуляторе 3,75В это значение не указывают (тогда считается 4,2В), реже вписывают «измеренное» максимальное напряжение 4,25В — является по сути маркетинговым ходом.
Вопрос 6: Есть ли ещё информация? Я не нашёл напряжение, которое указано на моём аккумуляторе.
Ответ: Могут встречаться промежуточные значения, вроде «3,82В».
Это некие «измеренные» («rated voltage») цифры по номинальному напряжению после увеличения максимального напряжения заряда до 4,4В. Достаточно придерживаться указанной выше вилки, чтобы понимать разницу. Кратные напряжения, например, 11,1В говорят о составе батарейного блока из трёх подключённых между собой аккумуляторов 3,7В (3шт x 3,7В = 11,1В).
Какие параметры важно учитывать при подборе аккумулятора для телефона Нокиа?
Ниже приводятся характеристики, которые нужно учесть при покупке аккумулятора для телефона Нокиа:
- тип АКБ. Он должен совпадать с оригиналом, установленным на заводе. Виды аккумуляторных батарей рассматривались выше;
- номинальное напряжение. Большинство моделей телефонов на рынке, в том числе Нокиа, работают от аккумуляторов с напряжением 3,6─3,7 В. Покупайте аккумулятор с таким же напряжением, как у старого;
- размеры и разъем для подключения. Всё это должно быть идентичным фабричной батарее. Иначе вы просто не сможете подключить аккумулятор к телефону;
- ёмкость. Ёмкость телефонных АКБ обозначается в миллиампер-час. В плане ёмкости у вас есть просто для творчества. То есть, ничто не мешает вам купить аккумулятор большей ёмкости, чем оригинал. OEM производители предлагают такие модели. Само собой, что остальные параметры должны совпадать;
- производитель. Среди аккумуляторных батарей для телефонов Нокиа можно выделить 3 группы. Оригинальные модели, «китайские» и совместимые. Все эти группы более подробно описываются ниже.
Производителей аккумуляторов обычно можно отнести к следующим группам:
- фирменные или «родные». Они устанавливаются в первичной комплектации на фабрике, где собирают телефоны Нокиа. В рознице их можно даже не искать, поскольку их там нет. А недобросовестные продавцы продадут под видом оригинальной продукции что-нибудь «левое». Вполне возможно, что аккумулятор будет нормальный, но переплата будет существенной;
- совместимые. Эти батареи рекомендуется покупать. Производством таких моделей занимаются так называемые OEM производители. К примеру, фирма Craftmann. Они работают официально и их продукция сертифицирована производителями телефонов. В ассортименте таких компаний обязательно присутствуют телефонные аккумуляторы Нокиа. Часто OEM занимаются поставкой аккумуляторов на сборочные конвейеры крупных компаний, выпускающих смартфоны;
- «китайские». Под этим названием объединены все поддельные АКБ. И они могут быть не обязательно из Китая. Такие модели покупать не рекомендуется, поскольку велик риск напороться на батарею меньшей ёмкости под видом большей. И такие превращения делаются простым переклеиванием этикеток. Не говоря уже о том, что аккумуляторы низкого качества при перегрузке могут воспламениться.
Расшифровка маркировки
Единого стандарта маркировки элементов рассматриваемого типоразмера нет. Но большинство производителей все же придерживается определенных правил. Они предусматривают буквенную маркировку из трех литер IXR, где:
- I означает Li-ion технологию;
- X – тип активного вещества катода;
- R – Rechargeable (перезаряжаемый).
На месте литеры X могут быть различные буквы, образующие сочетания:
| Буквенное сочетание | Тип активного вещества |
|---|---|
| ICR | Литий-кобальт |
| IMR | Литий-марганец |
| INR | Литий-никель-кобальт-марганец |
| IFR | Литий-феррофосфат |
Далее следуют цифры 18650, обозначающие типоразмер, а следующими двумя цифрами может быть обозначена емкость ячейки. Так, аккумулятор, на корпус которого нанесено ICR18650-26F произведен по литий-кобальтовой технологии и имеет емкость 2600 мА*ч.
Аккумулятор ICR18650-26F
Не все производители придерживаются подобных принципов. Так, компания LG только в 2019 году перешла к этой системе, а ранее применялась маркировка вида LGDS318650, где DS – наименование модели. У других производителей встречаются и другие варианты обозначений. Так, Panasonic наряду со стандартной маркировкой применяет обозначение CGR и специфическую маркировку характеристик. Так, элемент CGR18650CG может выдать наибольший ток в 430 мА, а CGR18650CE – в 540 мА при равных напряжении 3,6 вольт и емкости 2250 мА*ч. У Sony можно встретить обозначение SE US18650GR, а линейку высокотоковых ячеек этот производитель обозначает дополнительными литерами VTC (VTC6/7/8) и т.п.
Высокотоковый аккумулятор от Sony US18650VTC6
Область применения
Область применения батареек и аккумуляторов типа «С» очень широка. Портативные источники электроэнергии используются в устройствах, в которых наблюдается повышенное электропотребление.
Кроме того, такие элементы питания могут устанавливаться последовательно, поэтому с их помощью можно обеспечить работоспособность устройств, для работы которых требуется значительно большее напряжение, чем 1,5 или 3,7 Вольта.
Наиболее часто источники питания этого типа можно обнаружить в батарейных отсеках следующих устройств:
- Радиоприемников.
- Фонарей.
- Измерительных приборов.
- Детских игрушек.
Элементы питания могут типа «С» могут устанавливаться не только в портативные устройства, но и в стационарно расположенные бытовые приборы. Например, с помощью одной или двух батареек может осуществляться запал горючего в газовых плитах или водогрейных колонках.
Маркировка литиевых аккумуляторов18650
На поверхности корпуса аккумулятора нанесена маркировка. Здесь можно найти полную информацию о технических свойствах. Кроме даты изготовления, срока годности и бренда производителя, зашифровано устройство литиевых аккумуляторов 18650, и связанные с этим аспектом потребительские качества.
- ICR – катод литий-кобальтовый. Аккумулятор обладает высокой емкостью, но рассчитан на небольшие токи потребления. Используют в ноутбуках, видеокамерах и подобной длительно работающей технике с небольшим потреблением энергии.
- IMR – катод литий-марганцевый. Обладает способностью выдавать большие токи, выдерживает разрядку до 2,5 а/ч.
- INR – катод из никелатов. Обеспечивает высокие токи, выдерживают разряд до 2,5 В.
- NCR – специфическая маркировка компании Panasonic. По свойствам аккумулятор идентичен IMR. Используются никелаты, соли кобальта, окись алюминия.
Позиции 2,3,4 называют «высокотоковыми», их используют для фонарей, биноклей, фотоаппаратов.
Литий-феррофосфатные аккумуляторы обладают способностью работать при глубоком минусе, восстанавливаются при глубоком разряде. Недооценены на рынке.
По маркировке можно определить, это литиевый заряжаемый аккумулятор буквы – I R. Если есть буквы C/M/F – известен материал катода. Будет указана емкость, обозначенная mA/h. Дата выпуска и срок годности расположены в разных местах.
Следует знать, нет у производителей литиевых многозарядных батарей изделий емкостью больше 3 600 мА/ч. Для того чтобы отремонтировать батарею ноутбука или собрать новую нужно приобретать аккумуляторы без защиты. Для использования в единичном экземпляре нужно покупать элементы с защитой.

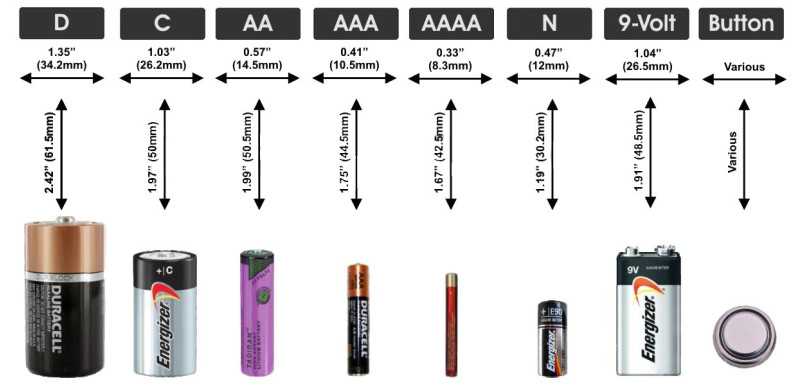

О батарейке
Батарейки тип «С» представляют собой цилиндрические изделия, внутри которых находятся химические вещества, от взаимодействия которых и образуется электрический ток на контактах.
Именно по составу анода, катода и электролита батареи этого типа могут существенно отличаться друг от друга. От этой особенности батарей зависит также масса изделия и его возможность сохранять работоспособность в течение определенного времени при номинальной нагрузке.
Внешне такие элементы питания абсолютно одинаковы. Изделия изготавливаются в форме продолговатого цилиндра с габаритами 26х55 мм.
Характеристики и особенности аккумулятора BL-5C
Модель BL-5C выпускалась самыми разными производителями во многих странах и различных модификациях. Помимо базового варианта BL-5C, существуют модификации BL-5CA, BL-5CB, BR-5C, BL-5S, BL-05, BL-6C. Этот аккумулятор можно также встретить под названиями Lamtam LT828 и Vodafone NKBF01. На фото ниже можно видеть две аккумуляторные батареи с заявленной ёмкостью 1020 мАч. Одна из них, если верить надписи на наклейке, сделана в Китае, другая – в Венгрии.
Характеристики базовой батареи BL-5C выглядят следующим образом.
| Параметр | Значение |
|---|---|
| Тип | Li-Ion |
| Ёмкость, мАч | от 970 до 1050 |
| Энергоёмкость, Вт*ч | 3,885 (для модели 1050 мАч) |
| Рабочее напряжение, вольт | 3.7 |
| Сопротивление GND – BSI, кОм | 82 кОм |
| Габариты (длина х ширина х толщина), мм | 53 х 34 х 6 (толщина быть в интервале от 5,5 до 6 мм) |
| Вес, грамм | 23 |
В конце статьи будет раздел с тестом двух вышеупомянутых АКБ. Там я приведу все замеры по ним и сравнение с заявленными параметрами. А сейчас подробнее рассмотрим внешний вид и устройство.
Ничего особо примечательного во внешнем виде нет. На наклейке с задней стороны можно видеть идентификационный номер батареи.
На верхнем торце аккумулятора BL-5C можно видеть три контактные площадки. Если смотреть от ближнего края, то это следующие контакты: VBAT+ (положительный контакт), BSI (Battery Size Indicator), GND (отрицательный контакт).
Аналогичная распиновка на модификациях BL-4C, BL-5CA, BL-5CB, BL-6C. Опционально может присутствовать разъём BTemp, но я таких не видел, и даже фото подобной модели BL-5C найти не смог.
Вернуться к содержанию
В чём отличия между разными модификациями
На первый взгляд, модель BL-5C отличается BL-5CA и BL-5CB только ёмкостью. Естественно, что отличается внутреннее сопротивление. Для 5CA и 5CB ёмкость составляет 700 и 800 мАч. В остальном отличий нет. Контактные площадки и физические размеры полностью совпадают. Но на многих форумах можно найти сообщения о том, что у владельцев телефонов с АКБ BL-5CA и BL-5CB была проблема при установке BL-5C. Она заключалась в отсутствии зарядки.
Поскольку у модели 5C выше ёмкость, некоторые пытались с помощью такой замены увеличить время автономной работы телефона. Но в итоге получали проблемы с зарядкой. Я не могу подтвердить это или опровергнуть, но на англоязычных ресурсах видел обсуждение этой проблемы.
Вернуться к содержанию
Совместимость BL-5C
В таблице ниже собраны модели телефонов, регистраторов, навигаторов, работающих с этой аккумуляторной батареей. Большинство из них под брендом Nokia, но есть и немало других.
| Марка | Серия | Модель |
|---|---|---|
| Nokia | 1xx | |
| 100 | ||
| 101 | ||
| 110 | ||
| 112 | ||
| 114 | ||
| Nokia | 2xx | |
| 207 | ||
| 208 | ||
| Nokia | 1xxx | |
| 1101 | ||
| 1100 | ||
| 1110 | ||
| 1110i | ||
| 1112 | ||
| Nokia | 12xx | |
| 1200 | ||
| 1208 | ||
| 1209 | ||
| Nokia | 16xx | |
| 1600 | ||
| 1616 | ||
| 1650 | ||
| 1680 Classic | ||
| Nokia | 18xx | |
| 1800 | ||
| Nokia | 23xx | |
| 2300 | ||
| 2310 | ||
| 2323 Classic | ||
| 2330 Classic | ||
| Nokia | 26xx | |
| 2600 | ||
| 2610 | ||
| 2626 | ||
| Nokia | 27xx | |
| 2700 Classic | ||
| 2710 Navigation Edition | ||
| 2730 Classic | ||
| Nokia | 31xx | |
| 3100 | ||
| 3109 Classic | ||
| 3110c | ||
| 3110 Classic | ||
| 3110 Evolve | ||
| 3120 | ||
| Nokia | 32xx | |
| 3208C | ||
| Nokia | 35xx | |
| 3555 | ||
| Nokia | 36xx | |
| 3610 Fold | ||
| 3650 | ||
| 3660 | ||
| Nokia | 5xxx | |
| 5030 XpressRadio | ||
| 5130 XpressMusic | ||
| 5132 XpressMusic | ||
| Nokia | 6xxx | |
| 6030 | ||
| 6085 | ||
| 6086 | ||
| 6108 | ||
| 6230i | ||
| 6230 | ||
| 6263 | ||
| 6267 | ||
| 6270 | ||
| 6555 | ||
| 6600 | ||
| 6620 | ||
| 6630 | ||
| 6670 | ||
| 6680 | ||
| 6681 | ||
| 6820 | ||
| 6822 | ||
| Nokia | 7xxx | |
| 7600 | ||
| 7610 | ||
| Nokia | Asha | |
| Asha 202 | ||
| Asha 203 | ||
| Asha 205 | ||
| Nokia | C1-xx | |
| C1-00 | ||
| C1-01 | ||
| C1-02 | ||
| Nokia | C2-xx | |
| C2-00 | ||
| C2-01 | ||
| C2-02 | ||
| C2-03 | ||
| C2-06 | ||
| Nokia | Exx | |
| E50 | ||
| E60 | ||
| Nokia | N7x | |
| N70 | ||
| N71 | ||
| N72 | ||
| Nokia | N9x | |
| N91 | ||
| Nokia | Ngage | |
| Ngage | ||
| Ngage QD | ||
| Nokia | X2-xx | |
| X2-01 | ||
| X2-02 | ||
| X2-05 | ||
| Banno | ||
| GT03B | ||
| Lamtam | ||
| E11 | ||
| E16 | ||
| LT826 | ||
| LT828 | ||
| BBK | VIVO | |
| VIVO I530 | ||
| VIVO I589 | ||
| VIVO K118 | ||
| VIVO K119 | ||
| VIVO K201 | ||
| VIVO K202 | ||
| VIVO V207 | ||
| Sontige | ||
| Equinux tizi Mobile TV | ||
| Hyundai | ||
| MBD125 | ||
| MBD125 Dual Sim | ||
| Techno | ||
| HD61 Album | ||
| Cect | ||
| V10 | ||
| Simvalley | ||
| XL-915 | ||
| XL-915 V2 | ||
| Vodafone | ||
| 702NK | ||
| 702NKII | ||
| V804N | ||
| Philips | Xenium | |
| Xenium X116 | ||
| Xenium X126 | ||
| Xenium X128 | ||
| Sontige | ||
| Equinux tizi Mobile TV | ||
| Onext | ||
| Active Phone | ||
| Care-Phone 2 | ||
| Care-Phone 3 | ||
| SkyLink | ||
| Classic | ||
| Hit | ||
| Target | ||
| Simple | ||
| Proline | ||
| DVR-027 | ||
| DVR-127 | ||
| DVR-F900LHD | ||
| PR-F500LHD | ||
| Stealth | ||
| DVR 30R | ||
| Eplutus | ||
| DVR-027 | ||
| DVR-127 | ||
| Subini | ||
| DVR-027 | ||
| DVR-127 | ||
| DVR-F900LHD | ||
| DVR-HD203 | ||
| Eplutus | ||
| DVR-027 | ||
| DVR-127 | ||
| TeXet | TM | |
| TM-502R | ||
| TM-503RS | ||
| TM-B100 | ||
| TM-B110 | ||
| TM-B200 | ||
| Fly | ||
| DS160 | ||
| E170 | ||
| Ezzy | ||
| Ezzy 2 | ||
| Ezzy 4 | ||
| MC165 | ||
| Explay | ||
| DVR-002 | ||
| SL240 | ||
| Mobiado | ||
| Professional Camo | ||
| Professional EM | ||
| Hisense | ||
| CS668 |
Вернуться к содержанию

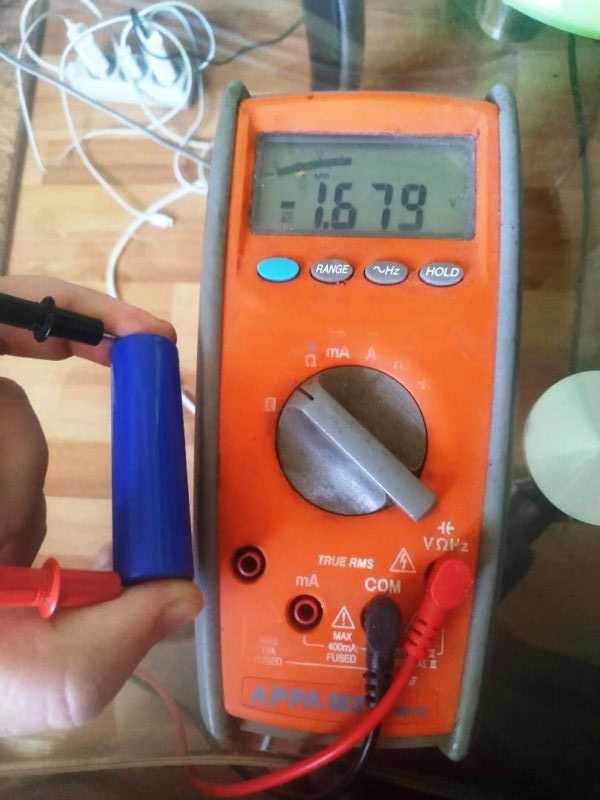

Восстановление li-ion аккумулятора 18650
Если АКБ отказывается работать, это может проявиться так:
- Источник энергии быстро разряжается.
- Аккумулятор сел и не заряжается вообще.
Быстро разрядиться может любой источник, если емкость пропала. Именно этим страшен перезаряд и глубокий разряд, от которых ставится защита. Но нет спасения от естественного старения, когда хранение на складе ежегодно снижает емкость банок. Способов регенерации нет, только замена.
Что делать, если аккумулятор не заряжается после глубокого разряда? Как восстановить li-ion 18650? После отключения аккумулятора контроллером, в нем еще есть запас энергии, способный выдать 2.8-2.4 В напряжения на полюсах. Но зарядное устройство не распознает заряд до 3,0В, ему все, что ниже, то и ноль. Можно ли разбудить аккумулятор, запустить химическую реакцию вновь? Что нужно сделать, чтобы поднять заряд li-ion 18650 до 3,1 -3,3В? Нужно использовать способ «толкнуть» аккумулятор, дать ему необходимый заряд.
Не вдаваясь в расчеты, используйте предложенную схему, смонтировав ее с резистором 62 Ом (0,5Вт). Здесь использован блок питания на 5 В.
Если резистор греется, на литиевом аккумуляторе ноль, значит, есть КЗ или неисправен модуль защиты.
Как восстановить литиевый аккумулятор 18650, используя универсальное ЗУ? Выставить ток заряда 10 мА, и выполнить предзарядку, как написано в инструкции к прибору. После поднятия напряжения до 3,1 В зарядить в 2 этапа по схеме SONY.
Устройство
Как и любые электрохимические источники тока, Li-ion элементы типоразмера 18650 состоят из:
- анода;
- катода;
- электролита.
Еще одной необходимой составляющей для компактных элементов является сепаратор. Он не позволяет замкнуться аноду и катоду при их тесном расположении. Сепаратор пропитывают электролитом, в качестве которого применяется этилен карбонат.
В литий-полимерных элементах между электродами прокладывают полимерную пленку. Она служит и сепаратором, и электролитом.
В качестве анода применяют медную фольгу с графитовым покрытием. Катод выглядит, как алюминиевая фольга с покрытием из производных лития, давших название классу перезаряжаемых источников. Пакет из электродов и сепаратора сворачивается в рулон – так получаются источники тока цилиндрической формы.
Устройство аккумулятора 18650
Как определить плюс и минус
Аккумулятор 18650 внешне похож на пальчиковую батарейку, хотя и больше размером. Конструктив его тоже похож на гальванический элемент типоразмеров АА и ААА, поэтому плюсовой вывод можно определить визуально тем же способом:
- плюсом служит более выпуклый электрод;
- минусом – корпус, точнее, его неизолированное донце.
У батарей с встроенной защитой конструкция выводов та же, но выступ плюса выполнен менее явно, на его стороне имеются отверстия для выхода газа. Донце минуса тоже может иметь небольшую выпуклость и отверстия (а может не иметь).
Визуальное определение полярности ячейки
Подключение с неверной полярностью может вызвать неисправность как нагрузки, так и самого аккумулятора (из-за превышения тока, перегрева и т.п.). Поэтому в случае сомнений лучше перепровериться мультиметром. Надо перевести его в режим постоянного тока и приложить щупы к терминалам батарейки.
Индикация при верной полярности подключения – знак «минус» отсутствует
Если на дисплее тестера значение напряжения индицируется со знаком «минус», значит, плюсовой вывод тестера подключен к минусовому электроду элемента, а минусовой – к плюсовому. Если напряжение индицируется без знака «минус», значит, каждый вывод подключен к соответствующему по полярности электроду – положительный к положительному, отрицательный – к отрицательному.
Индикация при неверной полярности подключения – знак «минус» индицируется
Технические характеристики и разновидности
Наиболее недорогими батарейками типа «С» являются солевые изделия, но и продолжительность работы у них невелика. Литиевые стоят в десятки раз дороже, но их использование оправдано, только при эксплуатации в мощных устройствах, которые расходуют значительное количество электроэнергии.
Солевая батарейка R14 1,5v
Солевую батарею можно обнаружить на прилавках магазинов с обозначением «R14» на ее корпусе. Это изделие имеет следующие технические характеристики:
| Характеристика | Значение |
|---|---|
| Форма | Цилиндр |
| Вид | Угольно-цинковая (солевая) |
| Упаковка | Фирменный блистер |
| Диаметр | 26,2 мм |
| Высота | 50 мм |
| Емкость батарейки | 1400-1750 мАч |
| Номинальное напряжение | 1,5 v |
| Рабочая температура | от -40 до +50°С |
| Температура хранения | от -5 до +55°С |
| Срок годности | 3 года |
| Масса | 90 гр |
Диаметр и длина этой батарейки соответствует номиналу, а значение емкости, у некоторых производителей, может быть значительно выше.
Солевые батарейки R14
Щелочная батарейка LR14 1,5v
Щелочные батареи обладают большей емкостью, но и стоят дороже, по сравнению с солевыми. Изделия этого типа отличаются следующими параметрами:
| Характеристика | Значение |
|---|---|
| Форма | Цилиндр |
| Вид | Щелочная |
| Упаковка | Фирменный блистер |
| Диаметр | 26,2 мм |
| Высота | 50 мм |
| Емкость батарейки | 300-8200 мАч |
| Номинальное напряжение | 1,5 v |
| Рабочая температура | от -30 до +50°С |
| Температура хранения | от –40 до +50°С |
| Срок годности | до 10 лет |
| Масса | 69 гр |
Диаметр и длина элементов питания этого типа также имеет стандартные значения (соответственно 26 и 55 мм), а по емкости высококачественные батареи могут достигать значения 8 Ампер часов.
Щелочные (Алкалиновые) батарейки LR14
NiMH аккумулятор HR14 1,2v
Никель-металлогидридные аккумуляторы HR14 можно перезаряжать, но их вольтаж примерно на 20% отличается в меньшую сторону в сравнении с солевыми и щелочными. Основными параметрами этого типа элементов питания являются:
| Характеристика | Значение |
|---|---|
| Форма | Цилиндр |
| Вид | Никель-металлогидридный аккумулятор |
| Упаковка | Фирменный блистер |
| Диаметр | 26,2 мм |
| Высота | 50 мм |
| Емкость батарейки | 2000-4500 мАч |
| Номинальное напряжение | 1,2 v |
| Количество циклов заряда/разряда | 1000 раз |
| Рабочая температура | от -30 до +50°С |
| Срок годности | 12 лет |
| Масса | 75 гр |
Что касается диаметра и длины батарейки, то аккумуляторы типоразмера «С» также соответствуют по основным габаритам другим разновидностям этого вида элементов питания.
Никель металлогидридные аккумуляторы HR14
Li-Ion аккумулятор 25500 3,7v
Литиевые аккумуляторы практически лишены эффекта памяти, могут перезаряжаться более 600 раз, но стоимость таких изделий существенно выше в сравнении с батарейками и АКБ других химических типов. Перезаряжаемый источник электроэнергии 25500 имеет следующие основные параметры:
| Характеристика | Значение |
|---|---|
| Форма | Цилиндр |
| Вид | Литий-ионный аккумулятор |
| Упаковка | Фирменный блистер |
| Диаметр | 25 мм |
| Высота | 50 мм |
| Емкость батарейки | 2500-5000 мАч |
| Номинальное напряжение | 3,7 v |
| Количество циклов заряда/разряда | 600 раз |
| Рабочая температура | от -10 до +50°С |
| Срок годности | 10 лет |
| Масса | 62 гр |
По размеру АКБ 25500 полностью соответствует стандартной батареи, но устанавливать этот источник тока в посадочное гнездо устройств, которые работают на солевых или щелочных элементах нельзя. Напряжение гальванического элемента более чем в два раза ниже, чем у перезаряжаемых изделий.
Li-Ion Аккумуляторы
| Угольно-цинковый (солевой) 1,5v | Щелочные 1,5v | Аккумуляторы |
|---|---|---|
| R14 | LR14 | NiMH 1,2v |
| 14D | 14A | HR14 |
| 343 | A343 | Li-Ion 3,7v |
| MN1400 | MX1400 | 25500 |
| Baby | Baby | |
| Юпитер М | UM2 |
Что такое аккумуляторы 18650 для электронных сигарет
18650 — это типоразмер батарейки. Числа обозначают диаметр (18 мм) и длину (650 мм). Такой формат АКБ в электронной сигарете оптимален. Компании создают бокс-моды, которые содержат до 3 таких аккумуляторов и при этом остаются достаточно компактными для использования одной рукой.
Найти батарейку 18650 для вейпа легче всего. Они продаются не только в магазинах электронных сигарет, но и в электротоварах. Иногда такие изделия встречаются у продавцов бытовых строительных приборов, компьютерной техники. Все потому, что многие массивные батареи — связки из 18650. Например, источники питания шуруповертов и ноутбуков. Даже аккумулятор Tesla Roadster состоит из таких АКБ.
Аккумулятор стандарта 18650, используемый в электронных сигаретах и сингл-модах, оснащается металлическим защитным корпусом цилиндрической конфигурации диаметром 18 мм. Внешняя часть кожуха покрывается полимерной пленкой, длина элемента не превышает 65,3 мм (с изолятором).
Контактные пластины расположены по торцам устройства, что позволяет разместить элемент питания внутри корпуса электронной сигареты. В конструкции сигареты и батареи применяются защитные элементы, предотвращающие самопроизвольное разрушение батарейки при перегреве.
Элементы питания рассчитаны на 750-900 рабочих циклов разрядки и зарядки. Срок эксплуатации, по заявлениям производителей, составляет до 10 лет. Но для обеспечения длительной работы необходимо соблюдать правила эксплуатации, которые зависят от химического состава анода и катода.
Типы акков для электронных сигарет:
- литий-марганцевые (Li-Mn);
- литий-ионные (Li-Ion);
- литий-полимерные (LiPo, или как их еще называют, «липошки»).
Наиболее безопасные для здоровья человека – это литий-марганцевые батареи. Как правило, при их производстве не применяются защитные схемы. Показатели номинального тока у литий-марганцевых батарей выше, чем у Li-Ion, но значительно ниже, чем у липошек. Они отлично переносят повышенные значения разряда тока, не теряя при этом в емкостных характеристиках, и не ломаясь, чем не могут похвастать другие типы батарей.
Безусловно, что, как и другие акки, Li-Mn перегреваются при полном разряде, но при этом они не взрываются. Из-за своих положительных характеристик ими чаще всего оснащаются механические моды и сингл-моды. Для таких модификаций электронных сигарет аккумуляторы типа Li-Ion и LiPo не подходят.
К основным минусам таких батарей можно отнести их невысокую емкость в сравнении с другими источниками питания. Емкостные характеристики литий-марганцевых акков небольшие для формата 18650 –не выше 1500 мАч. На некоторых вейпах источник способен обеспечить активную работу не больше четверти часа. Это создает некий дискомфорт при использовании гаджета, ведь нужно носить с собой еще несколько подзаряженных батарей, чтобы обеспечить более длительный процесс парения.
Литий-ионные батареи больше подвержены взрывам при перегреве, поскольку в их составе присутствуют всевозможные химикаты. Опасность взрыва присутствует у всех моделей литий-ионных аккумуляторов, поэтому все они без исключения оснащаются защитными платами. Они очень чувствительны к перезаряду, очень быстро греются, что приводит к их быстрой поломке.
Все Li-Ion батареи обладают эффектом памяти, поэтому с каждым новым циклом подзарядки теряют в объеме. При наличии качественного зарядного устройства можно компенсировать слабость аккумулятора перед повышенными зарядами.
Что касается объема мощности, то у литий-ионных источников питания он выше чем у рассмотренного ранее образца. Но при этом он и теряется гораздо быстрее, чем у Li-Mn батарей. Существует немало факторов, которые в той или иной степени способствуют снижению емкостных характеристики акка.
Аккумуляторы LiPo самые дешевые из рассмотренных моделей, поэтому совсем не удивительно, что ими оснащаются практически все электронные сигареты китайского происхождения.
Преимущества липошек в том, что они имеют высокие показатели мощности. Они способны выдерживать гораздо большую нагрузку, нежели другие источники питания. Также стоит отметить и то, что показатели подачи номинального тока у этих батарей выше, чем у рассмотренных аналогов.
Технические характеристики аккумулятора 18650
Технические характеристики аккумуляторов 18650 определяются их технологией производства, и ей же ограничиваются. Литий-ионные аккумуляторы равного размера имеют одинаковые параметры, или, хотя бы, одного порядка. Физику не обмануть, и аккумуляторы с «выдающимися» характеристиками, скорее всего, являются подделкой от неизвестного производителя.
Вольтаж
Большинство типов нормально заряженных Li-ion элементов на холостом ходу выдают 3,7 вольта. Их можно слегка перезарядить (без вреда для аккумулятора) до уровня 4,2 вольта, но даже под небольшой нагрузкой напряжение в течение нескольких минут упадет до номинальных 3,7 В.
Разрядные кривые Li-ion ячеек с выраженным начальным участком перезарядки
Номинальное напряжение батарей 18650, произведенных по современной литий-железофосфатной технологии батареи более низкое — 3,2 вольта (максимальное – 3,6 вольт). Это связано со спецификой электрохимических реакций. Зато у них выше рабочий ресурс (в циклах).
Наименьшее напряжение, при котором аккумулятор считается разряженным без вреда для своего состояния, считается уровень 2,5 вольт. Но для безопасности лучше не разряжать батарею ниже 2,75 вольта. Этот уровень и принят за границу 0% заряда.
Емкость
Элементы 18650 выпускаются по литий-ионной технологии. В нем должны протекать определенные электрохимические реакции в определенном объеме, поэтому емкость ограничена рамками технологии. В 2022 году потолком для изделий среднего уровня является 3600 мА*ч. Есть сведения, что ведущим изготовителям удается выполнить конструктив аккумулятора так, что емкость может достичь 4500 и даже 5000 мА*ч, но это, пожалуй, теоретический потолок для текущего момента.
Эта емкость явно за пределами реальных возможностей
Если емкость, указанная на корпусе, выше этой цифры – это однозначно фейк. И уж точно не стоит доверять декларациям о том, что емкость аккумуляторов (как правило, неизвестных производителей) достигает 15000, 20000, а то и 30000 мА*ч. Создать такие источники тока в рамках форм-фактора 18650 на сегодняшний день невозможно.
Типоразмеры и вес аккумуляторов 18650
Само название форм-фактора 18650 содержит указание на габариты элемента:
- диаметр 18 мм;
- длина 65 мм.
Вес батареи не стандартизирован, но он обычно составляет около 50 грамм с небольшими отклонениями (в зависимости от примененных материалов для корпуса и т.п.).
Габариты ячейки 18650
Многие элементы 18650 имеют длину на 1,5..3 мм больше, чем 65 мм. Такое бывает, если батарея оснащена внутренней платой защиты – она занимает определенное место и увеличивает размеры устройства.
Плата защиты в аккумуляторе 18650
Влияет ли на параметры цвет батарейки
В интернете и в быту можно услышать различные мифы о том, что цвет оболочки источника тока 18650 определяет его параметры или технологию изготовления. На самом деле, выбор цвета определяется лишь креативностью дизайнера на заводе и экономическими факторами – какая краска окажется дешевле и прочнее. Хотя в пределах одной фирмы никто не запрещает выпускать, например, желтые батарейки одной емкости, а зеленые — другой (просто для удобства производства, учета, складирования и т.п.). Но никаких стандартов здесь не существует.
Рекомендуем: Как нужно выбирать 18650 для шуруповерта
