Как выбрать блок питания для светодиодной ленты. формула расчета мощности

Делаем своими руками

Безусловно, существует возможность самостоятельного изготовления этого источника тока на основе радиолюбительских схем. Для начала следует немного разобраться в принципе действия и элементах конструкции блоков питания от бытовой сети 220 В.

Крайне не рекомендуется использовать архаичный трансформаторный блок питания напрямую из-за сильного нагрева и несовместимости вольт-амперных характеристик (ВАХ) светодиодной техники. ВАХ осветительных светодиодов не прямо пропорциональна, потребляемый ток здесь растет не по прямой, а экспоненциально.

Найти его в каталоге просто вбив название. Нехватку мощности можно компенсировать, разрезав длинную ленту на несколько равных частей и изготовив несколько таких блоков, после чего параллельно соединив их между собой и подключив в сеть. LM2596 можно использовать для питания ленты от прикуривателя автомобиля, подключив его через предохранитель 5А.

Для изготовления импульсного блока питания полностью с нуля необходимо будет собрать сначала простой выпрямитель переменного тока на 220 вольт, а затем нарастить конструкцию несколькими каскадами импульсных выпрямителей и модулем широтно-импульсной модуляции, при желании снабдив дополнительной системой охлаждения. Основную часть деталей можно раздобыть в отслуживших свой срок бесперебойниках и компьютерных БП.

Первым вариантом источника тока 12 В для ленты является доработанный БП от компьютера на основе полумостового драйвера IR2151. Блок малогабаритен и может с минимальными переделками разместиться в корпусе от самого компьютерного блока.

Схема бестрансформаторного блока питания с балластным конденсатором

Трансформатор необходимо будет вскрыть и заново перемотать. Первичная обмотка мотается медной проволокой диаметром 0.8 мм и состоит из 40 витков. На вторичную нужно 2х3 витков жгута из 7 жил провода того же диаметра. За вторичной обмоткой расположен спаренный диод Шоттки на 2х30 Ампер, прикрученный к корпусу для охлаждения.

Практически все конденсаторы нужных емкостей можно найти на плате компьютерного БП. Манипуляции с увеличением или уменьшением их емкости напрямую влияют на мощность блока питания.

Для питания основной микросхемы нужен очень мощный ограничительный резистор, рассчитанный на 2 Вт, его нагревание в процессе работы способствует колебаниям номинального сопротивления на одну десятую от общего значения, однако это не отразится на яркости освещения.

Полевые транзисторы защищены от бросков напряжения дополнительным термистором. Диодный мост построен из 4-х диодов 1N5408, рассчитанных на напряжение 1 кВ и силу тока в 3А. Данный БП крайне мощный и рассчитан на большую нагрузку в несколько сотен Ватт.

Недостатком конструкции можно назвать отсутствие диммера для регуляции яркости свечения и встроенного вентилятора системы охлаждения, который во избежание мерцания ленты нужно подключать к отдельному блоку питания.

Полученный ИБП можно и нужно снабдить дополнительным функционалом. Из-за низкого используемого напряжения для конструкции не годится классический диммер, работающий по принципу изменения выходного напряжения. Вместо него будет рассмотрена схема диммера для плавной регулировки яркости (у монохромных) и цвета (цветные) лент на основе ШИМ.

В продаже имеется готовая подходящая по характеристикам плата регулятора с большим током и маленьким напряжением NM4511 стоимостью в 300 рублей от специализированной компании МастерКит. Однако самостоятельная сборка не составит большого труда и квалификации. В основе схемы лежи сдвоенный операционный усилитель LM358 и мощный транзистор IRF3205.

Моменты, на которые нужно обратить внимание

Китайские продавцы предлагают ленту в бобинах по 5 м и в маркетинговых целях указывают полное количество светодиодов.

При выборе следует обращать внимание на такие параметры:

  • тип установленных светодиодов. Это будет определять уровень освещенности;
  • мощность потребления. От нее зависят параметры блока питания;
  • количество светодиодов;
  • цвет, монохромная или трехцветная лента нужна;
  • напряжения питания;
  • степень защиты;
  • способы монтажа.

Цветовой оттенок и количество цветов

Внимание! Выбирая замену вышедшей из строя ленты, следует обратить внимание на производителя. Заводы выпускают продукцию, имеющую отличные друг от друга оттенки свечения

Цвет зависит от такого параметра, как длина волны, узнать его можно в технических характеристиках изделия.

Светодиодные ленты выпускают следующих цветов:

  • холодный белый;
  • теплый белый;
  • красный;
  • зеленый;
  • синий;
  • желтый;
  • RGB, многоцветные.

Приобретает популярность розовый цвет. Производители и продавцы продвигают его продажу, обосновывая полезностью для растений. Обещают, трава, посаженная в аквариум, приобретет пышный вид.

Световой поток

Для светодиодов разного цвета, но одинаковой мощности, генерируемый световой поток будет отличаться. Общие параметры указаны в таблицах характеристик светодиодов. Полный световой поток зависит от мощности светодиодов.

Напряжение питания и мощность

Напряжение питания конкретной модели указывается производителем. Существуют изделия с номиналом:

  • +5 В, такое питание применяется в световых приборах, питающихся от разъемов USB компьютеров и их специальных видах, применяемых для отделки элементов одежды. В этом случае используется драйвер преобразующий напряжение батареек 1,5 В в постоянный ток 5 В.
  • +12 В, самый распространенный номинал для питания лент. Используются специальные блоки питания – драйвера.
  • + 24 В, чаще всего применяется в том случае, когда необходимо резервирование питания при пропадании напряжения. Сила тока будет для одинаковых по мощности отрезков в два раза меньше, аккумулятор будет работать дольше. Другой вариант применения лент с таким питанием используется в случаях больших расстояний от источника питания до ленты. Таким способом снижается падение напряжения, вызванное сопротивлением электропроводки.
  • + 36 В. Используется редко. Главная причина в том, что не все производители выпускают продукцию с таким напряжением питания, и найти замену вышедшему из строя блоку питания быстро не удастся. Выгода использования заключается в сниженном токе, который будет потреблять светильник и, соответственно, в применении проводов меньшего сечения.

Энергия, потребляемая лентой должна рассчитываться как произведение количества ампер и напряжения питания. Для измерений используется мультиметр.

Расчет мощности светодиодной ленты можно осуществить, зная ее энергопотребление. Для этого параметр потребления 1 метра умножают на длину применяемого отрезка.

Узнать мощность можно по виду установленных светодиодов. Размеры для разных видов и их параметры приведены ранее.

Степень защиты

Степень защиты обычно указывается в соответствии с международными стандартами, она обязательно указывается производителем на упаковке.

Маркировкой IP 20 обозначаются открытые светодиодные ленты, они применимы для помещений, в которых не требуется влагозащита. Ее можно использовать для подсветки потолков, мебели.

IP 65 – частично влагозащищенное изделие. Подходит для ванных комнат, в рабочих зонах кухни.

IP 68 – лента полностью защищена от влаги. Возможно использование в воде, на глубине до 1 метра. Однако при использовании, например, для подсветки бассейна желательно установить УЗО (устройство защитного отключения) для предотвращения поражения электрическим током.

Определить степень защиты можно по маркировке на упаковке изделия.

Качество сборки

Качество сборки напрямую зависит от производителя. Надежностью отличается продукция фирм OSRAM, Navigator, Feron, Gauss, Cree, Arlight.

Приобретать ленту лучше в местах, где можно посмотреть ее в работе, подержать в руках.

Возможные дефекты:

  • некачественная пайка;
  • неработающие или мигающие отрезки;
  • спайка изделия из нескольких отдельных кусков.

Подключение многоцветной RGB ленты

Процесс подключения и некоторые требуемые компоненты отличаются от простой, одноцветной ленты.Для подключения многоцветной ленты нам потребуются следующие компоненты.

  • светодиодная лента
  • контроллер цвета (только для многоцветной ленты)

  • блок питания

  • сетевой провод (опционально, зависит от блока питания)

  • штекер или коннектор (зависит от ситуации)

Как правило, многоцветная RGB лента подключается к контроллеру с помощью коннектора, который уже обычно присутствует на большинстве изделий.

Если он отсутствует, то можно подключиться к контроллеру, например, с помощью коннектора, приобретаемого отдельно или при помощи пайки. Как припаять провода, мы рассказали чуть выше, в разделе как соединить части ленты.

Для примера возьмем один из самых популярных контроллеров для RGB светодиодных лент. Рассмотрев его мы можем увидеть, что с одной стороны располагается коннектор для подключения ленты, рядом с ним расположен ИК приемник для пульта дистанционного управления.Если у вас присутствует готовый коннектор или вы приобрели его отдельно, то мы предлагаем сразу соединить ленту с контроллером без удлинения проводов.Таким образом, где бы вы не применили ленту, то контроллер будет находиться в начале изделия, что поможет избежать лишних проводов.Но в данном варианте вас может поджидать один недостаток. Если ИК приемник будет заграждать какое-нибудь препятствие, например, занавес, то при попытке смены цвета или иной операции сигнал может не дойти с первого раза или вообще. В таком случае, вам придется отодвигать штору, подходить ближе, либо попытаться закрепить ИК приемник или ленту в зоне действия сигнала.Так же существует и иной способ устранить проблему – переместить контроллер в другое место. Для этого потребуется удлинить провода, любым доступным способом, например, с помощью коннектора – удлинителя, либо срезать штекер, нарастить провода, затем припаять его к этим проводам и соединить с контроллером. Как паять мы так же писали выше.

Если у вас отсутствует коннектор, то предлагаем приобрести его или припаять провода, как это сделать читайте выше.

Далее нам потребуется подключить контроллер к блоку питания.

Что лучше — один большой или несколько маленьких?

Совершив все необходимые вычисления, описанные выше. Существует несколько вариантов развития события:

  • покупка одного большого блока питания с необходимой мощностью;
  • установка нескольких преобразователей, имеющий в сумме требуемый уровень мощности.

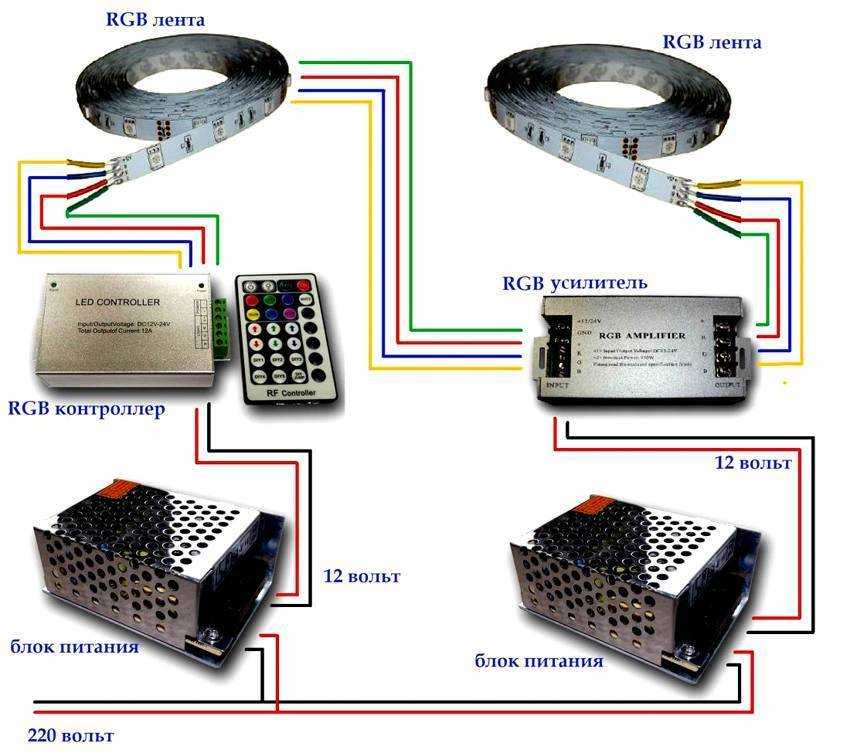

Вариант схемы подключения БП к светодиодной ленте

Известно, что светодиодная лента продается в катушках по пять метром. Одну такую катушку можно подключать к одному блоку питания. При этом количество БП может варьироваться от общей длины светодиодной ленты. Поэтом каждый протяженный участок подсветки должен подключаться к своему преобразователю. Это означает, что для питания светодиодной подсветки длиной в 15 метров в схему подключения нужно включить целых три блока питания мощности, необходимой для запитки 5 метров ленты (с запасом не менее 20 %).
Многие не понимают, почему в такой ситуации нельзя установить один мощный БП. Так делать не советуют, так как такая схема установки будет иметь следующие недостатки:

  • сам преобразователь будет обладать большими габаритами. В связи с этим его будет очень проблематично спрятать;
  • большие размеры БП и мощность будут приводить его сильному нагреванию. Не всегда получиться в такой ситуации создать качественную вентиляцию воздуха для эффективного охлаждения преобразователя;
  • для охлаждения большого блока питания понадобиться хороший вентилятор, а он, при своей работе, будет создавать значительный шум. Его особенно хорошо будет слышно ночью;
  • чистить вентилятор придется каждые полгода. Если же этого не делать, то он просто сгорит от перегрева;
  • импульсный трансформатор, находящий внутри любого БП, будет издавать дополнительный шум, а именно неприятный писк. Он появиться не сразу, а через некоторое время. Чем чаще будет случаться перегрев, тем сильнее будет писк трансформатора;
  • установка такого преобразователя будет гораздо проблематичнее и длительнее.

Как видим, гораздо проще установить для питания длинной подсветки несколько БП, чем они большой и потом страдать от всего недостатков такой установки.

Разновидности

Для изготовления светодиодные ленточных полотен используются 2 технологии: SMD и DIP. По расположению источников света они делятся на фронтальные (угол рассеивания света 120 градусов) и торцевые (угол рассеивания света 90 градусов). Доступны модели с другими углами рассеивания, предназначенные для фокусирования луча на отдельные предметы.

Некоторые производители выпускают полосы различных цветов и оттенков, в том числе нестандартных, совмещающие белые и RGB диоды, изделия типа бегущая волна (огонь), инфракрасные и ультрафиолетовые комплекты. Самая высокая популярность у изделий из SMD 3528 и 5050 SMD, отличающихся по цвету, яркости и количеству источников света на 1 метр.

Маркировка

Маркировка светодиодных лент достаточно сложная, важно уметь ее расшифровать. Например, в маркировке RT3-5000 12V White (3528, 300 LED, W) указывается:

Например, в маркировке RT3-5000 12V White (3528, 300 LED, W) указывается:

  • серия (первые буквы);
  • длина (4 цифры);
  • напряжение питания;
  • вид и количество диодов;
  • цвет основания.

Плотность размещения светодиодов на ленте

У стандартных лент из светодиодов на одном метре может быть 30, 60, 90, 120, 240 чипов. Чтобы увеличить поток света, производятся ленточные изделия, на которых диоды расположены в 2 и 3 ряда (редко – в 4 ряда).

Величина светоотдачи

Светоотдачей называется отношение значения потока света к мощности. Этот параметр измеряется в люменах на ватт, поэтому зависит от того, из каких диодов изготовлена полоса и сколько их на одном метре. Например, один светодиод SMD 3014 потребляет 0,1 Вт. Если на метре их 120, световой поток будет 1200 лм, светоотдача – 1200/12 = 100 лм/Вт. Отдача света прямо пропорционально мощности, которая требуется для работы изделия определенной длины.

Степень защиты

Степень защиты в маркировке обозначается буквами IP и двумя цифрами.

Ленточные светодиодные изделия бывают:

  • без защиты (IP20);
  • защищенные от влаги нанесенным сверху эпоксидным покрытием (IP54 или IP65);
  • в трубке из силикона (IP67);
  • в трубке из силикона с заливкой эпоксидным составом (IP68).

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

  1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться. Выбор блока питания для светодиодной ленты Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды
  2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность. Выбор блока питания для светодиодной ленты Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Видео: подключение герметичного блока питания

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Выбор блока питания для светодиодной ленты Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

  1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
  2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
  3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
  4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
  5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно. Выбор блока питания для светодиодной ленты Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Источник

Как правильно рассчитать и подобрать мощность блока

Итак, после того как мы определились с материалом блока питания, пришло время разобраться, как правильно подобрать его мощность. Сложного здесь ничего нет. Смотрим на характеристики ленты и ее длину. Например, у нас есть модель SMD 3528 (3 бобины по 5 метров), имеющая 60 светодиодов на 1 метр. Потребление одного метра этой ленты равно 4,8 Вт. Напряжение стандартное – 12 вольт.

Так же мощность одного метра ленты можно узнать из таблицы:

Тип светодиода Диодов на 1 метре Мощность
SMD 3528 60 4,8 Вт
SMD 3528 120 7,2 Вт
SMD 3528 240 16 Вт
SMD 5050 30 7,2 Вт
SMD 5050 60 14 Вт
SMD 5050 120 25 Вт

Задача: подобрать БП для 15 метров такой светодиодной ленты. Какая мощность нам необходима? Умножаем метраж на потребляемую мощность за метр: 4,8 * 15. Получаем 72 Вт.

Если взять блок питания мощностью, равной мощности потребления всех светодиодов, он будет работать на пределе и прослужит недолго, а сами светодиоды будут светить тускло. К тому же прибавим сюда сопротивление на проводниках и возможные некачественные материалы в самом блоке при изготовлении. Поэтому к полученному результату рекомендуется прибавлять 10-20 % для запаса прочности. Так светодиодная 12-вольтовая лента будет полноценно освещать помещение, а БП не перегреваться.

В этом случае нам понадобится БП мощностью 86 Вт. Приближенная модель – 100 Вт.

Совет! Иногда случается так, что на последнем метре яркость светодиодов чуть ниже. Это связано с влиянием сопротивления токоведущих дорожек. Чтобы это исправить, запитывайте ленту с двух сторон.

Теперь другой пример: нужно подобрать блок на 12 вольт для 20 метров светодиодной конструкции марки SMD 5050 (30 led на 1 метр). Ее потребление составляет 7,2 Вт/м. Считаем: 20 * 7,2 = 144 Вт. Понятно, что блока на 150 Вт будет маловато, поэтому идеальная мощность – 175, а то и 200 Вт.

Теперь вы знаете достаточно, чтобы правильно подобрать БП для светодиодного освещения. Сегодня в основном все БП – импульсные, так как линейные выходят из службы из-за низкого КПД, шума трансформатора и громоздкости.

Схема подключения БП к светодиодной ленте:

Цвет, RGB или SMD

Светодиодная лента — полоса тонкого диэлектрика с нанесенными на нее токопроводящими дорожками, на которые напаяны светодиоды и токоограничивающие резисторы. Поставляется обычно в бобинах по 5 метров, может нарезаться, но только по определенным линиям разреза. В зависимости от типа ленты, линии разреза находятся на расстоянии 2,5—10 см.

Внешний вид светодиодной ленты примерно такой

Виды светодиодных лент

Какая нужна светодиодная подсветка, какого цвета, решить надо заранее. Она может быть белой или цветной, причем любого оттенка. Белый, красный, синий и зеленый — эти цвета можно найти везде, в любой торговой точке. Оттеночные цвета же придется поискать в специализированных магазинах.

Читать также: Что называют температурой плавления

Самые распространенные цвета

Но выбрать светодиодную ленту по цвету еще не все. Надо решить какой она будет — RGB или SMD. Для этого разберемся в их типах и в том, чем они отличаются.

По типу свечения есть ленты:

  • Одноцветные, обозначаются SMD, выдают световой поток определенного цвета (белый, красный, синий, зеленый, могут быть и другие оттенки).
  • Многоцветные, обозначаются RGB. Работают совместно с контроллером и пультом дистанционного управления, при помощи которых изменяет свой цвет. То есть, одна и та же ЛЭД лента может выдавать разные цвета.

Одноцветные LED ленты могут быть белого, синего, красного, зеленого цвета. Они относительно недороги (самые дешевые — белые, остальные немного дороже). Еще можно найти и других оттенков — малинового, розового, сиреневого, бирюзового и т.д. Цена на них выше, светят они обычно не так ярко (при одинаковых размерах кристалла). Для подключения к сети 220 В монохромных светодиодных лент нужен адаптер, так как питаются светодиоды от напряжения 5, 12 или 24 В.

Кроме адаптера, никакого другого дополнительного оборудования не нужно. Разве что вы хотите менять интенсивность света по своему желанию. Тогда нужен специальный контроллер.

RGB светодиодная лента может работать только вместе с контроллером и пультом управления

RGB светодиодные ленты, теоретически, выдавать могут любой оттенок. Зависит это от качества кристаллов и от органов управления. Найти RGB-ленты несложно — есть практически в любом магазине светотехники, но стоят они дороже монохромных. К тому же для подключения многоцветной ЛЭД ленты, кроме адаптера питания, необходим еще контроллер и пульт управления.

Существуют светодиодные ленты и на 220 В — как правило, их используют для уличной подсветки и подсветки витрин магазинов. Для их подключения не нужен блок питания, но нужен выпрямительный мост.

Как выбрать светодиодную ленту: RGB или SMD

Для тех, кто еще не сталкивался со светодиодной подсветкой, интересным кажется использование многоцветных светодиодных лент RGB. Возможность менять цвет освещения кажется заманчивой. На самом деле, интересно этим заниматься только первые недели две. Потом игрушка надоедает, выбирается определенный цвет и на этом останавливаются. С учетом того, что RGB лента стоит дороже, для нее необходимо приобретать еще и контроллер с пультом, такое решение не кажется разумным. Но, если хочется, — всегда пожалуйста.

Многоцветная лента из светодиодов, может выдавать практически любой цвет

Если вы решаете, какую выбрать светодиодную ленту — многоцветную или монохромную — помните, что монохромная LED лента с кристаллами того же размера дает света раза в 3 больше, чем многоцветная. Связано это с устройством RGB светодиодов. В них, в каждом светодиоде, запаяно по три небольших кристалла — красного (R — red), зеленого (G — green) и синего (B — blue) цвета. Отсюда и название RGB по первым буквам цветов в английском языке. То есть, RGB светодиод сделан из трех маленьких кристаллов. И, даже если гореть будут по максимуму все три (что случается очень редко), света они будут давать намного меньше, чем один большой такого же размера.

Какой класс пылевлагозащиты выбрать

Основные параметры БП — напряжение и мощность — мы определили, осталось выбрать тип корпуса, который отвечал бы условиям эксплуатации прибора. Если блок питания будет работать в помещении, то защита от влаги не так актуальна, а вот подсветка, к примеру, фасада здания, конечно, потребует покупки герметичного устройства.

Но есть много всяких корпусов, порой самых причудливых, поэтому оценить, насколько надёжно тот или иной блок питания защищён от воздействия среды, по его виду достаточно сложно

Как же подобрать прибор под условия, в которых он будет эксплуатироваться? Это просто, если обратить внимание на маркировку, состоящую из букв IP и двух цифр. Первая из них обозначает класс защиты от твёрдых тел и частиц, вторая — от влаги

А теперь познакомимся с табличкой, приведённой ниже.

Таблица классов защиты от окружающей среды согласно стандарту DIN EN 60529

1-я цифра (защита от твёрдых тел и частиц) 2-я цифра (защита от влаги)
Без защиты Без защиты
1 Защита от проникновения частиц размером более 50 мм 1 Защита от вертикально падающих капель
2 //-//-//-// более 12 мм и длиной более 80 мм 2 Защита от капель, падающих под углом 15° от вертикали
3 //-//-//-// более 2.5 мм 3 Защита от капель, падающих под углом 60° от вертикали (дождь)
4 //-//-//-// более 1 мм 4 Защита от брызг, падающих под любым углом
5 Защита от проникновения пыли в количестве, способном нарушить работу прибора 5 Защита от водяных струй с любого направления
6 Полная защита от проникновения пыли 6 Защита от сильных водяных струй с любого направления
7 Защита при кратковременном погружении в воду на глубину до 1 м
8 Защита при погружении в воду на глубину до 1 м на время не более 30 минут
9 Защита от воздействия струй воды высокой температуры

Если наш блок питания будет работать под открытым небом или в ванной комнате, то, согласно таблице, придётся выбрать прибор со степенью защиты как минимум IP65, а лучше IP67. Устанавливаем в пыльном помещении? Подойдёт IP54. Сухая чистая комната, да ещё и зашитый под фальшпанелью? Выберем IP20. Ну и если БП будет встраиваться в какой-то другой прибор, то защита вообще не важна.

Этот блок питания имеет степень защиты IP67, а значит, может работать под открытым небомМнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопросВажно! Если мы собираемся использовать блок питания совместно с диммером, то выбираем прибор в герметичном корпусе, поскольку большинство открытых (класс IP20) при изменении яркости ленты начинают ощутимо и неприятно «пищать»
