Кратко об устройстве

Лазер был изобретен в результате проверки теоретических предположений ученых, занимающихся еще только начавшей тогда зарождаться квантовой физикой. Принцип, положенный в основу лазерной указки, был предсказан Эйнштейном еще вначале XX в. Недаром это приспособление так называется — «указка».

Более мощные лазеры используются для выжигания. Указка дает возможность реализовать творческий потенциал, например, с их помощью можно выгравировать на дереве или на оргстекле красивый качественный узор. Самые мощные лазеры могут разрезать металл, поэтому они применяются в строительных и ремонтных работах.

https://youtube.com/watch?v=q1sKjfnaGHs

На что обратить внимание перед покупкой

Перед приобретением элемента питания следует убедиться в том, что его буквенно-цифровое обозначение совпадает с маркировкой оригинала или его аналогов. Информация этого типа, как правило, всегда наносится на положительный контакт.

Учитывая относительно небольшую площадь изделия, срок годности не указывается на упаковке элемента. Чтобы не возникло проблем с работоспособностью, рекомендуется приобретать изделие, до даты использования которого остается не менее 6 месяцев.

Наличие каких-либо повреждений упаковки или корпуса изделий будет являться верным признаком ненадлежащего хранения или транспортировки. Кроме того, приобретение «таблетки» на открытых рынках также может быть опасным по причине значительного перегрева корпуса изделия на солнце.

Инструкция по сборке

Для собственноручно собираемой лазерной сигнализации подойдет простейшая модель лазерного излучателя. Можно обойтись как лазерной указкой, так и игрушечным лазером, позаимствованным у ребенка. В качестве источника питания подобных излучателей выступают три компактные батарейки, не рассчитанные на продолжительную эксплуатацию. Вследствие этого необходимо обеспечить лазер рабочим напряжением, за поставку которого будет отвечать блок питания подходящего номинала. При отсутствии подходящего элемента придется поработать над низковольтным блоком. Добавление в схему резистора позволит снизить напряжение на выходе до требуемого показателя.

На трехконтактную релейную систему возлагаются функции отключения лазерного луча и включения сирены. Можно купить готовый образец либо сделать реле самостоятельно. В последнем случае придется переделать релейный узел устройства, пришедшего в негодность.

Контакты реле необходимо подключить к проводной линии связи, обеспечивающей взаимодействие фотоэлемента и звуковой сирены. Таким образом удастся добиться срабатывания реле в случае увеличения сопротивления фотоэлемента. Помимо сирены через реле целесообразно включить и линию питания лазера. Подобный шаг призван обеспечить звучание сирены до момента отключения сигнализации посредством нажатия специальной кнопки. В противном случае будет наблюдаться отключение звукового сигнала после покидания зоны перекрытия объектом, воспрепятствовавшим прохождению лазерного луча.

Схемы

На основе контроллера Arduino

Для сборки схемы понадобится детский лазер и фоторезистор.

На лазере есть кнопка, которая включает свечение. Вот пошаговая инструкция сборки настоящей, вполне работоспособной сигнализации.

1. Разберите лазер, сняв насадку. Выньте батарейки и вытащите само устройство.
2. Кнопку необходимо отпаять, после чего продеть в отверстие на корпусе провод и припаять его к кнопке.

Важно! Не допускайте перегрева контактов, все детали очень хрупкие.

1. Соберите приборчик в обратном порядке.
2. Фоторезистор необходимо поместить в закрытое  пространство, чтобы исключить попадание лучей света (иначе не будет работать днём). Можно использовать коробок или тёмный пластиковый контейнер, укрепив изолентой.
3. Фоторезистор монтируйте к контроллеру по приведёной схеме. Сопротивление резистора 10 кОм.
4. Подключите контроллер к компьютеру и запустите  среду Arduino IDE .
5. Залейте следующий скетч

#define foto 0 //Фотоэлемент подключен к пину 0 (аналоговый вход)

void setup()

{

Serial.begin(9600);

}

void loop()

{

Serial.println(analogRead(foto)); //Выводим на монитор последовательного порта значения с фоторезистора

delay(20);

}

1. Установите датчик напротив лазера, добившись прямого попадания луча на фотоэлемент.
2. В программаторе откройте “монитор последовательного порта” и отследите полученные значения. На их основе определите пороговую величину срабатывания сигнализации.
3. Светодиод подключите к пину №5 контроллера и добавьте новый скетч.

#define foto 0 //Фотоэлемент подключен к пину 0 (аналоговый вход)

#define led 5 //светодиод подключен к 5 пину

void setup()

{

Serial.begin(9600);

pinMode(led, OUTPUT);

}

void loop()

{

if (analogRead(foto) < 930) //Значение меньше порогового

{

for (int i=0 ; i < 10 ; i++)

{

digitalWrite(led , HIGH);

delay(500);

digitalWrite(led , LOW);

delay(500);

}

}

else digitalWrite(led , LOW);

}

Итог. При прерывании луча значение сигнала на последовательном порте падает ниже пороговой величины. При этом контроллер выдаёт сигнал на светодиод, тот начинает мигать.

Смотрите видео демонстрацию работы устройства

Дальнейшее наращивание схемы и подключение дополнительных элементов проводите по вкусу. Отличный вариант – добавить модули GSM для получения сигнала на свой сотовый.

На тиристоре BT169

Для сборки потребуются следующие элементы.

• тиристор BT169;
• конденсатор;
• резисторы 47k;
• фоторезистор или LDR;
• светодиод;
• бытовой лазер;

Монтаж осуществляется согласно приведенной схеме.

Принцип действия аналогичен предыдущей модели – при прерывании луча фоторезистор блокирует схему. Тиристор работает как переключатель, подавая сигнал на звуковой сигнал или светодиод. Подробности монтажа и использования смотрите на ролике.

На микросхеме NE555

Необходимые элементы

• piezo buzzer (пищалка);
• резистор 750 Ом;
• резистор 130 кОм;
• микропереключатель;
• фоторезистор;
• микросхема интегрального таймера NE555.

Микросхема  имеет широкий диапазон питающих напряжений: от 4.5 до 18 В, выходной ток достигает 200 мА. Сопротивление резисторов R1 и R2 рассчитывается в зависимости от напряжения питания.

Сборка по схеме не представляет особых затруднений. Следует учесть порядок выводов NE555, чтобы не сжечь микросхему.

За запуск отвечает вторая ножка, на неё нельзя подавать более 30% напряжения питания, за останов шестая ножка (не более 70% напряжения питания).

В остальном схема работает по классическому принципу – при отсутствие сигнала на фоторезисторе, повышается напряжение на шестой ножке, в результате подаётся питание на звуковой сигнал. Выключение с помощью микропереключателя.

Комплексы охраны периметра

Такие системы позволяют выявить и предупредить проникновение злоумышленников на огороженную территорию заблаговременно. Принцип их работы основан на распознавании вибрации или изменения электрического поля.

Комплект защитного устройства включает в себя:

• датчики различного типа;
• сенсорный кабель;
• подсистему оповещения;
• анализатор движения объекта;
• компьютер со специальным ПО.

Периметральные устройства могут быть объединены с системами контроля доступа и видеонаблюдения. В случае использования стационарных систем необходимы заграждения для крепления датчиков и кабеля.

Наиболее популярные линии защиты периметра:

• вибрационные;
• ёмкостные;
• радиоволновые;
• радиолучевые.

Важные требования к устанавливаемой системе:

• покрытие линии территории и отсутствие мёртвых зон;
• защита устройства от климатических условий;
• отсутствие вблизи охраняемой территории железнодорожных путей и деревьев;
• возможность заземления.

Для защиты от ложных срабатываний используется метеорологический модуль, позволяющий учитывать воздействие атмосферных явлений на оборудование.

Подробнее о системах периметральной сигнализации читайте здесь.

Последовательность действий

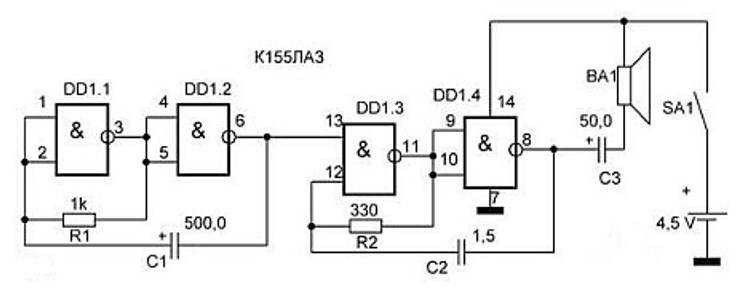

Основным исполнительным устройством сигнализации является реле. Целесообразно использовать покупное трехконтактное, которое одновременно отключит лазер и  активизирует сирену. В качестве тревожного устройства используется сирена. Ее лучше приобрести, а не пытаться сделать самостоятельно. В качестве усилителя можно использовать следующие интегральные микросхемы:

Или на основании интегральной микросхемы TDA2003.

• С – емкости;
• R – сопротивления;
• DD – генераторы тактовых импульсов звука.

Блок питания для устройства – сетевой 20 ватный трансформатор. Его можно приобрести в любом магазине радиодеталей. Сделать из него подходящий сетевой адаптер на 6 или 12 вольт не представляет труда. Необходимо просто снять часть внешней обмотки. Обычно ее 40 витков 0,7 мм провода. Постепенно снимая часть витков необходимо периодически измерять рабочее напряжение пока оно не составит 4-4,5 вольта.

Для устройства лазерной сигнализации необходимы определенные навыки в микросхемотехнике. Однако даже неопытному пользователю не составит особого труда произвести сборку по представленным схемам.

Выбор лазерных указок: на что обратить внимание

• Мощность — ключевой критерий. Она обозначается в милливаттах и прямо влияет на цену. Выше мощность — выше цена и общая сложность изделия. У более мощных лазерных диодов меньше срок службы. Они интенсивно нагреваются во время работы, и их световая отдача быстрее падает;
• Питание. Сменные аккумуляторы — лучший вариант. Лазерные указки с питанием от часовых батареек совершенно не подходят для продолжительной эксплуатации. Другой хороший вариант — унифицированные батарейки АА и ААА. Они подходят для нечастого применения. Если лазер берется в качестве редко используемой игрушки, то пальчиковые батарейки — лучший вариант. Аккумуляторы оправданны только при частом применении, либо, если у вас есть другое устройство, которое работает на таких же аккумуляторах. Тогда их можно будет быстро переставить;
• Корпус и теплоотвод. Литой алюминиевый корпус — лучший теплоотвод. Жестяной и пластиковый корпус применим только для маломощных моделей.

Очень важен режим регулируемой мощности. Это позволит лазерному диоду работать в более щадящем режиме, и он послужит дольше. Также регулируемая мощность добавляет новые функции, например, для кота нужно ставить самый слабомощный режим. Кошки хорошо реагируют на красный и зеленый лазер

Меры предосторожности здесь такие же как и с людьми. Глаз кошачьих точно также незащищен от лазеров, как и человеческий

Свойства лазерного излучения

Свет от лазера имеет особенные и очень ценные свойства, выгодно отличающие его от света обычных, тепловых источников.

• Излучение лазера когерентно и практически полностью монохроматично. Ранее подобные свойства были лишь у радиоволн от хорошо стабилизированных передатчиков.
• Распространение вынужденного излучения происходит только вдоль оси резонатора. В связи с этим расширение лазерного луча очень слабое, имеет почти незаметную расходимость (несколько угловых секунд).
• Благодаря вышеназванным свойствам лазерный луч способен фокусироваться в точку невероятно маленького размера. Энергия в точке его фокуса имеет огромную плотность.
• По причине монохроматичности излучения и чрезвычайной плотности энергии, лазерное излучение может достигать очень высоких температур. К примеру, температура излучения импульсного лазера мощностью порядка петаватта (1015 Вт) составляет более 100 миллионов градусов.

Какой принцип работы сигнализации с лазерным лучом?

Сигнализации с лазерным лучом обычно покупают в готовом комплекте, но при желании их можно изготовить самостоятельно, не затрачивая много сил и средств. Весь принцип работы лазерной сигнализации связан со специальным инфракрасным лучом, который направляется под определенным углом к противоположной стене комнаты, где закреплен фотоэлемент.

Любой объект, попадающий в заданный спектр, создает преломление, способное подать сигнал на специальный извещатель. После подачи сообщения о нарушении, встроенный динамик оповестит жильцов или охрану о проникновении.

В комплект лазерного извещателя входят следующие конструкционные материалы:

• Реле;
• Простейшая микросхема от фонарика;
• Фотоэлемент;
• Блок питания;
• Резистор;
• Извещатель;
• Генератор.

Благодаря тому, что лазерный светопоток не рассеивается и постоянно направлен в одну сторону, с помощью системы отражателей можно создать разнообразный рисунок, который невозможно обойти. В качестве отражателей применяют небольшие кусочки зеркал, расположенные под определенным углом в разных концах комнаты.

Процесс сборки элементов и деталей лазера

Принцип сборки состоит из последовательного припаивания отдельных элементов сигнализации к плате. В первую очередь требуется определиться с местом, где будет установлен лазерный сигнализатор и фотоэлемент. Чаще всего такие механизмы монтируют в нижней части комнаты на уровне 30 см от пола, что позволяет скрыть устройство от посторонних глаз.

На видео – эксперимент с лазерной сигнализацией:

Установленный лазер с одной стороны стены подсоединяется к реле и блоку питанию, а в противоположном месте, на расстоянии не более 10 м, крепится фотоэлемент с расчетом, что луч будет падать отвесно на линзу. При попадании объекта в спектр луча, фотоэлемент начинает нагреваться, реле передает сигнал резистору, а последний – извещателю.

В качестве питающего элемента следует применить обычную литиевую батарею, так как она будет потреблять минимальный объем энергии и практически необходима для издания тревожного сигнала.

Современные радиолюбители предлагают для функциональности системы встраивать модуль связи, который даст возможность отправлять SMS либо голосовое сообщение на определенный номер, что позволит не только отпугнуть грабителя, но и попытаться задержать его.

Ремонт лазерной указки

Наверно, многие люди использовали лазерную указку и немножко знают о лазерной указке, но они вряд ли узнают о ремоте лазерной указки.

По случаю приобрел Мощные лазерные указки зеленого свечения мощностью 5мВт, которая участвовала в «лазерном шоу». После двух ночей игры с ней (в темноте тонкий луч видно очень четко, не смотря на самую низкую в этом классе Зеленая лазерная указка 10000mw мощность) заметил, что иногда кнопка как будто не срабатывает. Подозрения на плохой контакт батареек не оправдались, начал разбираться дальше.

Путем тщательного осмотра выяснил, что микрокнопка, находящаяся под кнопкой включения Зеленая лазерная указка 1000 мвт, шатается и перемещается во все стороны, указывая на плохую пайку. На месте внутри трубки припаять контакты не удалось, пришлось разобрать, казавшуюся монолитной, конструкцию всего модуля

Обмотав поролоном сам наконечник для предохранения от царапания поверхности поместил его в тиски и, осторожно зажимая губки тисков одной рукой, а другой покачивая трубку, наконец, добился начала рассоединения трубки, в которой находится сам модуль Зеленая лазерная указка 2000mw, и наконечника, из отверстия которого выходит луч. Далее, подручными средствами вытащил сам модуль

Вот, примерно так это все выглядит в разобранном состоянии:

Аккуратно взял пинцетом микрокнопку — она отделилась от платы на удивление легко, видимо пайка была совсем «никакой»:

Далее, обратил внимание на то, что сам модуль состоит из трех составных частей, которые вращались и рассоединялись между собой посредством тонкой резьбы. Любопытство взяло верх и было решено рискнуть и раскрутить для «посмотреть», как там все устроено

Оправа одной из оптических систем была заляпана клеем и стояла не ровно — это, думаю, результат ручной юстировки, что дает в результате тонкий и малорасходящийся луч:

Затем, был раскручен второй стаканчик — там я увидел нечто интересное! На пути выхода лазерного луча стояло маленькое зеленоватое прозрачное стеклышко, наклоненное под углом 45 градусов, отражая малую часть энергии луча на прямоугольный элемент, от которого к драйверу лазерного диода шли 2 проводка. Видимо, это фотоэлемент обратной связи для регулировки выходной мощности лазерного излучения. При более внимательном рассмотрении, обнаружил на этом полупрозрачном зеркальце какую-то субстанцию непонятного происхождения в виде белесого пятна неопределенной формы. После некоторых раздумий было решено его стереть. Скорее всего это пятнышко образовалось при неаккуратном наклеивании зеркальца акрилоподобным клеем, в чем я сам убеждался не раз, работая с этим клеем. На выноске показано само пятно более контрастно и примерный ход луча — пятно чуть-чуть, все-же мешает:

Обычными растворителями пятно практически не удалялось, пришлось применить механический способ. Чем то твердым, но мягче стекла, удалось почти полностью соскрезти белесый налет со светоделительного стеклышка.

На место все собиралось в обратной последовательности. Микрокнопка была припаяна «на совесть»:

После сборки лазерная указка заработала, как новая, радуя своего хозяина своим когерентным сфокусированным излучением.

После множества свето-лазерных экспериментов с разными средами и поверхностями внимание переключилось на линзы. Через одну из нескольких с очень коротким фокусом удалось получить фото лазерного пятна:

Немного настораживает темное фракталоподобное образование (на 9:30 по рисунку), что это такое и как оно влияет на мощность излучения (мощность скорее уменьшает, увеличивая ток потребления от батареек), а так-же, как оно будет себя вести в будущем, пока выяснить не удалось. Можно только пока предположить, что это — либо дефект лазерного диода (начало его деградации), — либо какая-то свиль/соринка в оптической системе на пути луча. Что-ж… время покажет, а я покажу тут.

Да, кстати, свою указку я питаю от аккумуляторов ААА емкостью на 1100мА/Ч и напряжением 1.2В. После первой зарядки они отработали прилично в течение 4-5 дней при получасовой непрерывной игре каждый день (а, точнее, ночь). По сравнению с хорошими алкалиновыми батарейками Duracell видимая яркость луча практически не падает, делая аккумуляторы экономным источником питания лазерной указки.

Устройство и принцип действия лазерных указок

Все современные лазерные указки от самых маломощных до самых мощных — полупроводниковые лазеры. Газовые лазеры не применяются. Полупроводниковые лазеры имеют простое устройство, им не требуются сложные блоки питания, но их теоретически невозможно построить на большую мощность. Она ограниченна несколькими ваттами. Для бытовых указок этого более чем достаточно. Лазерный луч в один ватт с хорошей собирающей оптикой будет уверенно виден на расстоянии до 10 км.

Полупроводниковые лазеры имеют очень схожее устройство со светодиодами. Свет генерируется в резонансных структурах. Для понимания процесса их можно представить в виде антенн, которые собираются в решетку из многих одинаковых элементов. Этот принцип используется в телевизионных антеннах (много одинаковых элементов установлены друг за другом на траверсе) и в радиолокаторах. В лазерах роль «антенн» играют кристаллические структуры полупроводников. При подаче тока электроны превращаются в фотоны и начинается процесс монохромного оптического излучения.

Технические характеристики

Чтобы в процессе эксплуатации не возникло каких-либо затруднений, лучше заранее позаботиться о получении полной информации по параметрам изделия. К основным техническим характеристикам LR626 относятся:

Характеристика	Значение
Форма	Таблетка (монетка)
Вид	Марганцево-щелочная
Упаковка	Фирменный блистер
Диаметр	6,8 мм
Высота	2,6 мм
Емкость	18 мАч
Номинальное напряжение	1,5 v
Температура хранения	от -40 до +50 °С
Температура эксплуатации	от -10 до +50 °С
Срок годности	3-5 лет
Масса	1,3 гр

Элементы питания LR626 могут успешно эксплуатироваться на морозе, но только до температуры -10˚С.

Правила эксплуатации и утилизации

Каких-либо специальных предписаний к утилизации щелочных элементов в России не существует, но чтобы не добавлять свой экологический след на тропе войны с матушкой-природой, рекомендуется все же сдать их в специализированный пункт приема батареек и аккумуляторов (могут располагаться в крупных супермаркетах электроники).

При эксплуатации следует избегать перегрева батарейки. При обычных условиях использования, температура корпуса находится в норме, но если подключить к изделию мощные потребители тока, то изделие может взорваться по причине закипания электролита.

В инструкции к элементам питания говорится о необходимости избегать короткого замыкания и переполюсовки. Допустить ошибки в полярности, которые могут привести к существенным повреждениям оборудования, практически невозможно из-за особенности расположения контактов в батарейном отсеке.

При изготовлении различных самоделок поменять «плюс» с «минусом» можно очень легко, особенно в случаях, когда к элементы приварены провода одного цвета.

Стоимость дискового источника тока невелика, но если попытаться самостоятельно восстановить заряд , то можно повредить не только зарядное устройство, но и прибор, в который может быть установлена батарейка (по причине разгерметизации корпуса и течи электролита).

Экзотические типы батареек

A. Это солевые батарейки цилиндрической формы на полтора вольта, обозначающиеся R23 по стандарту IEC. Они имеют размер 17х50 мм и были популярны в старых моделях ноутбуков и нестандартных устройствах. В настоящее время практически не применяются.

AAAA. Это щелочные цилиндрические минибатарейки LR61 на полтора вольта размером 8,3 на 42,5 мм. Применяются в тонких фонариках (в виде ручки), глюкометрах, лазерных указках и мощных стилусах.

Тип B. Выпускаются солевые R12 и щелочные LR12 цилиндрические элементы этого типа размером 21,5х60 мм на 1,5 v. Обычно применяются в фонариках.

Тип F. Эти полторавольтовые источники питания обозначаются L25 и LR25. Они имеют емкость от 10,5 (солевые) до 26 (щелочные) А/ч. Имеют размер 33х91 мм.

Тип N. Батарейки R1 и LR1 имеют емкость 400-1000 мАч, вольтаж – 1,5 вольта, размер 12х30,2 мм.

1/2AA. Обозначаются CR14250 для литий-диоксидмарганцевых (Li‑MnO2) на 3 вольта и ER14250 для литий-тионилхлоридных (Li‑SOCl2) батареек на 3,6 вольта. Имеют размеры 14х25 мм.

R10. Это элементы питания на полтора вольта, которые выпускались в СССР под маркировкой 332. Имеют размер 21х37 мм. В настоящее время они выпускаются очень ограниченно.

Существуют батареи с маркировкой 2R10 размерами 21,8х74,6 мм на 3 вольта, называемые Duplex из-за того, что они внутри содержат два последовательно соединенных элемента R10 по 1,5 вольта.

A23. Это щелочная батарея (по классификации IEC — 8LR932) на 12 v размером 10,3х28,5 мм. Обычно состоит из 8 элементов LR932, соединенных последовательно. Применяется для изделий, управляющихся по радио.

A23 и A27

A27. Это щелочная батарея (по классификации IEC — 8LR732) на 12 v размером 8х28,2 мм. Обычно состоит из 8 элементов LR632, соединенных последовательно. Применяется для изделий, управляющихся по радио, электрозажигалках и электронных сигаретах.

Широкое распространение в различных устройствах также имеют плоские батареи на 4,5 и 9 вольт.

3336. По стандартам IEC обозначаются 3LR12 (щелочные), 3R12 (солевые) В обиходе имеют название «квадратные». Они выпускаются с 1901 года для фонариков. Имеют напряжение 4,5 вольта, емкость от 1200 до 6100 мАч, размер 67х62х22 мм. Конструктивно представляют собой 3 последовательно соединенных элемента R12, объединенных в одном корпусе.

Большое обилие источников питания, имеющихся в продаже, позволяет с легкостью подобрать необходимую батарейку для каждого конкретного случая. При этом лучше ориентироваться на известные бренды, которые выпускают продукцию хорошего качества, стоящую потраченных денег.

Вопрос для обдумывания

Что ярче: 5-милливатная ЛУ, Солнце или 1000-ваттная лампочка? По определению, яркость — это световой поток, излучаемый в единичный телесный угол с единицы поверхности излучающего тела. Возьмите листок бумаги и направьте на него поочередно луч ЛУ, луч Солнца или свет мощной лампы с рефлектором с расстояния 10 см, рассчитайте мощность, приходящуюся на единицу площади освещенной поверхности, и сравните полученные величины. Теперь представьте себе, что вместо листа бумаги находится маленькая фокусирующая линза. Оцените отношение освещенностей в фокусе линзы для всех трех случаев и покажите, что вы получили отношение яркостей трех источников. Так почему же яркость лазера в десятки тысяч раз больше яркости Солнца?

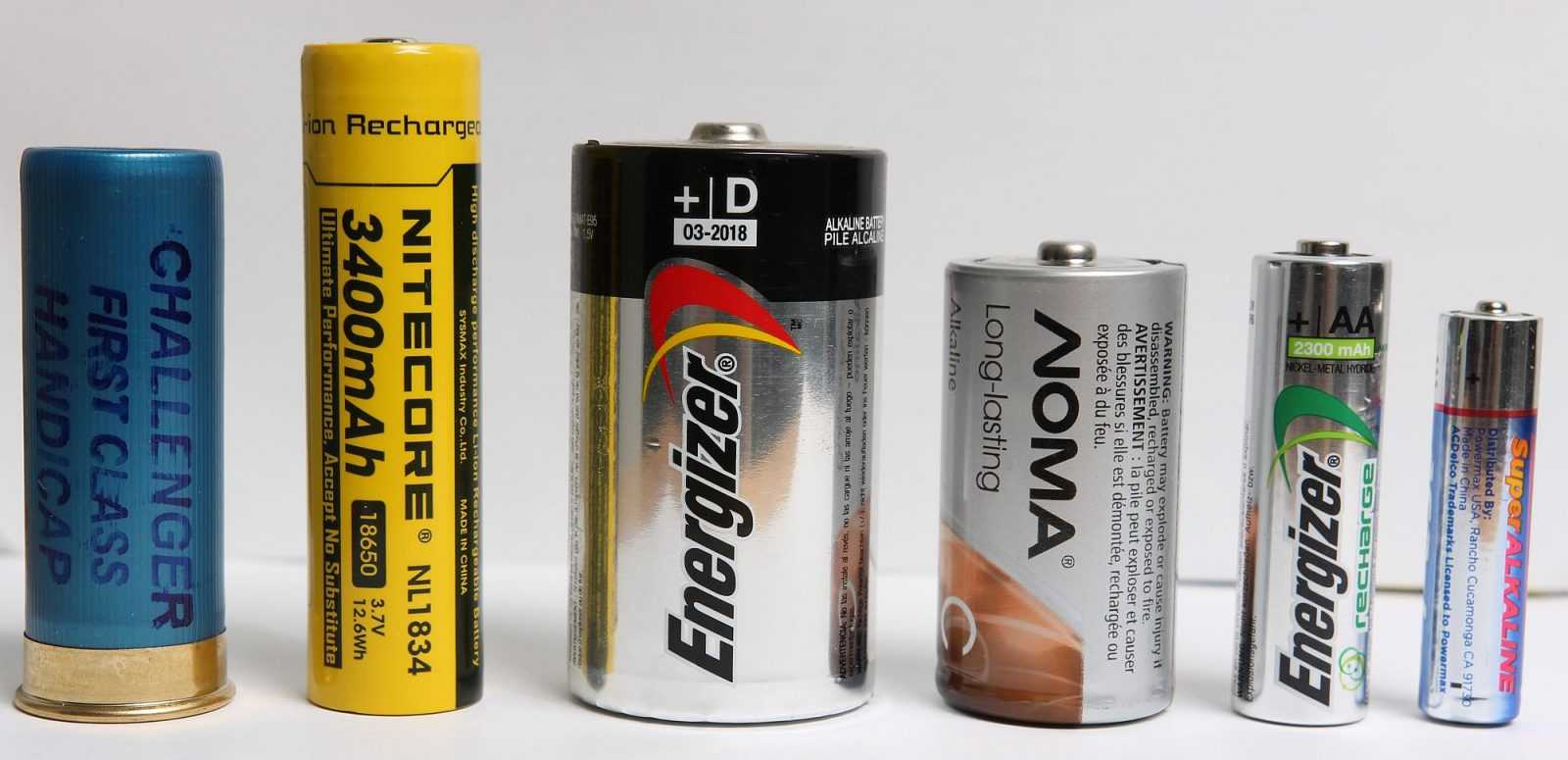

Классификация батареек по размеру

Размеры и форма (типоразмер) различны, и по этому признаку легче всего различать изделия. При этом химический состав может быть одним и тем же. Виды батареек по размеру:

Классификация по размеру.

• А. Цилиндрической формы изделие, имеющее высоту 50 мм (вместе с контактной поверхностью) и диаметр 17 мм. Сегодня практически не используется;
• АА. Тоже в форме цилиндра, другое название – «пальчиковая». Высота – 50.5 мм, диаметр – 14.5 мм. Применяется для питания: пультов дистанционного управления, фототехники, фонарей, других осветительных приборов и пр.;
• ААА. Может называться «мизинчиковая», так как по форме похожа на АА, только меньше. Высота – 44.5 мм, диаметр – 10.5 мм. Ее используют для запитки приборов с небольшим потреблением тока: пульты ДУ, игрушки, FM-радио, аудиоплееры и т.д.;
• АААА. Высота – 42.5 мм, диаметр – 8.3 мм. Встречается нечасто, в основном в устройствах с небольшим потреблением тока, например, планшетных стилусах;
• B. Высота – 60 мм, диаметр – 21.5 мм. Применяется в дозиметрах, приборах химической разведки. В быту не актуальна;
• C. «Дюймовочка» или «эска», высотой 50 мм и диаметром 26 мм. В СССР обозначалась как 343. Этот типоразмер подходит для питания: игрушек, фонариков, FM-радио, музыкальных инструментов и т.д.;
• D. Популярная во времена СССР «бочка», высота которой – 61.5 мм, а диаметр – 34.2 мм. Ею запитывали: магнитолы, рации, счетчики Гейгера, фонари, часы, вольтметры и пр.;
• N. Высота – 30.2 мм, диаметр – 12 мм. Применяется для: лазерных указок, микрофонов, дверных звонков;
• 1/2АА. Вдвое укороченная пальчиковая батарейка. Высота – 25 мм, диаметр – 14.5 мм;
• Крона. Обычно это элемент питания, состоящий из 6 других батареек, например, размера АААА. Характерная черта – напряжение 9 В.
