Как подключить блок питания без компьютера (без материнской платы)
Пришло время выяснить, как включить питание компьютера без самого компьютера. Для этого необходимо смоделировать сигнал, который подает материнская плата при нажатии кнопки «Пуск». Сделать это несложно. Чтобы включить источник питания, просто подайте низкий уровень на соответствующий вход, называемый «PS-ON». То есть замкните его на случайность. Затем вставьте шнур питания в розетку и включите механический переключатель на «задней стороне» блока питания (если он есть). Мало кто знает, но в большинстве современных блоков питания этот переключатель расположен на самом блоке питания, на задней панели компьютера.

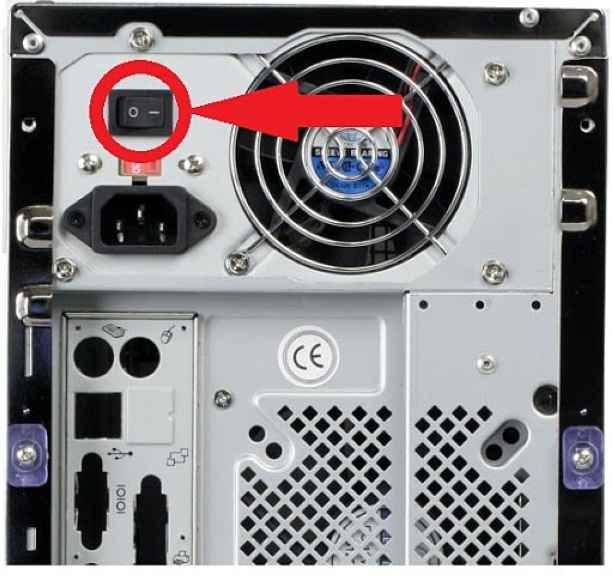

Переключатель расположен на блоке питания ATX
Какие контакты нужно замкнуть
Какой сигнал подать на блок питания, мы разобрали. Но где его подавать? Давайте посмотрим на распиновку главного разъема питания материнской платы (см. Выше). Один из проводов на нем зеленый и идет к 16-му выводу вилки. Именно на него нужно нанести низкий уровень, то есть закрыть обычным, цвет которого черный. На блоке много черных ниток, можете выбрать любую. Например, собирается 15 или 17 контактов. Это самый удобный вариант. Берем кусочек нитки, зачищаем концы и вставляем в колодку, закрывая зеленую и черную. В худшем случае можно использовать распрямленную канцелярскую скрепку.
Если мы все сделали правильно, то после включения блок питания должен запуститься. Это будет слышно по характерному шуму охлаждающего вентилятора.
Как отличить ATX блок от AT стандарта?
Если вы не хотите напрасно переживать о подключении контактов и о том, как запустить питание без компьютера, то лучше сразу узнать, какой стандартный привод установлен у вас на ПК. Это можно сделать двумя простыми способами.
Во-первых, посмотрите на листок бумаги, приклеенный к одной из стенок кормушки. Там в верхней строке будет написан номер модели вашего блока. Номер будет начинаться с букв ATX или AT, по которым вы можете понять стандарт вашего шаблона блока.
Второй — посмотреть на его материнскую плату. Стандартные блоки питания AT имели гладкие материнские платы, к которым было прикреплено шесть проводов.
Стандартная материнская плата ATX имеет форму гармошки, к которой ведет около двадцати проводов.
Также стоит упомянуть, что некоторое время существовали модели, сочетающие оба стандарта и, следовательно, имеющие две разные материнские платы.
Замена ATX блока и советы по ремонту
Замена блока питания ATX предполагается в случае выхода из строя старого экземпляра или в случае замены составных элементов персонального компьютера: видеокарт, процессоров, более мощных материнских плат, большего количества оперативной памяти. В случае такого обновления ПК блок питания перестает обеспечивать питание всех компонентов ПК. Прежде всего, вам необходимо удалить существующий элемент ATX, установить новый и протестировать его работоспособность. Вам просто нужно знать основные концепции схем и следовать приведенным ниже инструкциям:
- Необходимые инструменты: полноразмерная отвертка Phillips.
- необходимо отключить питание персонального компьютера: этот процесс предполагает извлечение кабеля питания из блока питания.
- Следующим этапом является снятие стенки системного блока, обычно ее снимают с левой стороны корпуса, открутив несколько шурупов.

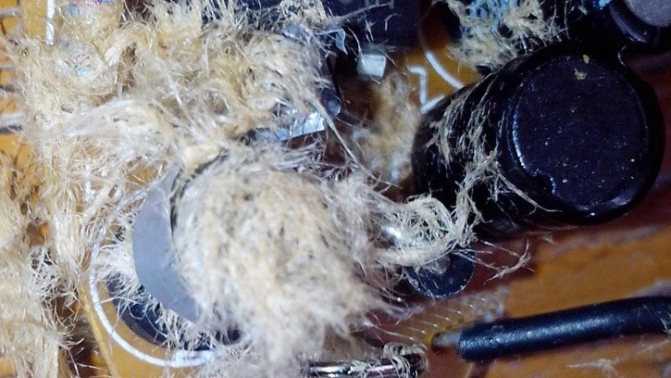

- Удалите всю скопившуюся пыль с компонентов компьютера с помощью щетки или пылесоса. Учтите, что чистку компьютера от скопившейся пыли нужно производить не реже одного раза в полгода. Только после полной очистки от пыли можно переходить к следующим этапам.
Отсоедините все кабели, относящиеся к источнику питания, от других устройств
Обратите внимание на наличие в разъемах специальных крючков. Не выдергивайте подключенные провода резко.
Отсоединив все кабели, открутите винты, которыми блок питания крепится к блоку питания компьютера
Это позволит удалить старый блок питания.
Для подключения нового блока питания повторите все действия точно в обратном порядке: закрепите его на системном блоке, аккуратно подключите все его провода к нужным элементам, подключите к блоку питания электрический кабель 220 вольт.
Первый запуск
Как гласит компьютерная мудрость, если вы смогли найти блок питания ПК, как включить его — понять и того проще. Все современные компьютерные блоки соответствуют АТХ (особому международному стандарту). Таким образом, 20-pin разъем имеет контакт, который отвечает за активное состояние любого такого агрегата. Речь идет о четвертом слева контакте (считать нужно от фиксатора крепления). Чаще всего необходимый нам контакт бывает зеленого цвета. Провод этот нужно попробовать замкнуть с землей (т. е. любым черным). Удобнее всего применить соседний, 3-й контакт. Если все сделано верно, моментально оживет блок питания, и зашумит кулер.
Удобство использования и экологичность
Хотя скорость зарядки – важная составляющая стандарта USB Power Delivery, и в особенности PPS, это не главная цель, с которой он разрабатывался. USB PD разрабатывался прежде всего как простой стандарт для зарядки самых разнообразных устройств с USB, который позволяет обойтись без проприетарных портов, коннекторов и вилок.
Во-первых, это существенно упрощает задачу в тех случаях, когда пользователю надо просто зарядить свой гаджет, воткнув его куда-нибудь. Еще один положительный момент – производителям гаджетов не нужно будет выпускать новое зарядное устройство для каждой новой модели. Выбрасывание старых зарядных устройств и кабелей уже представляет собой большую проблему, не только с точки зрения засорения окружающей среды, но и с точки зрения безвозвратной потери драгоценных металлов и других ограниченных ресурсов. Это серьезные основания для того, чтобы всем – и пользователям, и производителям мобильных устройств – перейти на унифицированную стандартную технологию зарядки гаджетов, примером которой может служить USB Power Delivery.
Фирменные смартфоны без традиционных адаптеров в комплекте на сегодняшний день могут выглядеть спорным решением. Поскольку не у всех пользователей есть совместимое зарядное устройство USB PD PPS. Но в перспективе мы, возможно, и не заметим отсутствия проприетарного зарядного устройства в комплекте нового гаджета, потому что все наши гаджеты будут быстро заряжаться от универсального зарядного устройства, которое будет у каждого пользователя. В любом случае – это интересно.
Зарядки с Power Delivery (USB PD)
Товаров в группе: шт.
Цена: от руб.
Все быстрые зарядки с USB Type C, зарядки с Power Delivery (USB PD)
Стабилизаторы напряжения
Ниже приведен пример стабилизатора питания на базе семейства 78xx (где xx — выходное напряжение):
Конденсаторы, изображенные на рисунке, обычно ставят керамические.
Для вышеупомянутых конденсаторов вы должны / можете дополнительно поставить электролитические или танталовые конденсаторы как на входе, так и на выходе. Их емкость зависит от вашего проекта, поэтому подбирать их придется самостоятельно. Ниже приведены некоторые правила их выбора :
- увеличьте емкость конденсатора на входе стабилизатора, когда источник напряжения
- подключен длинным проводом является слабо эффективным, а ваше устройство скачкообразно потребляет значительный ток
- устройство работает на пределе максимального тока стабилизатора
Емкость этих конденсаторов должна быть примерно в диапазоне от 10 мкФ до 470 мкФ. В очень особых случаях при работе на пределе параметров стабилизатора используйте до 1000 мкФ.
При этом лучше использовать конденсатор меньшей емкости, но с низким эквивалентным последовательным сопротивлением (Low ESR).
Если у вас нет конденсатора с низким ESR, вы можете использовать два обычных, подключенных параллельно, что приведет к падению общего ESR конденсатора.
Способы проверки и ремонта БП
Для работы нам понадобится маленькая крестообразная отвёртка и мультиметр (тестер). Вскрываем крышку корпуса, отвернув 4 фиксирующих её винта.

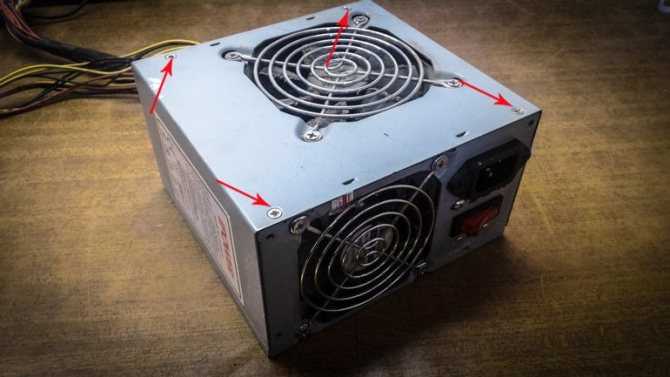

Винты крепления крышки БП Внимательно осматриваем все элементы на плате, ища подозрительные — потемневшие и даже взорвавшиеся. Откручиваем плату, переворачиваем её и изучаем все пайки. Делать это желательно с лупой. Всё везде должно быть пропаяно, плата иметь равномерный цвет без потемневших участков.
Проверка входных узлов
Теперь вооружаемся тестером, включённым в режим проверки диодов, и проверяем входные цепи. В первую очередь — предохранитель. Если он в стеклянном корпусе, то можно оценить его исправность визуально, но это не всегда реально сделать с достаточной точностью. Тем более, если на него надета термоусадочная защитная трубка, как изображено на фото ниже слева.
Прозванивать предохранитель можно, не выпаивая из платы. Если он сгорел, меняем на прибор того же номинала, но БП пока не включаем, поскольку выход из строя предохранителя — чаще всего следствие, а не причина неисправности. Внимательно осматриваем варистор и терморезистор. Внешне они похожи, но имеют разную маркировку. На фото ниже слева варистор, справа терморезистор.
Варистор (слева) и терморезистор
Прозваниваем. Исправный терморезистор имеет малое сопротивление (единицы Ом), варистор — очень большое. При этом терморезистор можно не выпаивать, варистор выпаять придётся. Теперь диодный мост. Это 4 рядом расположенных диода. Находятся они в непосредственной близости от перечисленных узлов.
Высоковольтный выпрямительный мост
Прозваниваем каждый диод. При подключении мультиметра в одной полярности он покажет относительно небольшое сопротивление (несколько сотен Ом), в другой — очень большое. Диоды для прозвонки можно не выпаивать.
Проверка на вздутие конденсаторов
Особенно перенапряжения не любят электролитические конденсаторы, поэтому осматриваем их очень внимательно, обращая особое внимание на высоковольтные. Они расположены рядом с диодным мостом
Основной признак выхода их из строя — вздутие верхней крышки, а нередко и её разрыв.
При малейшем подозрении на вздутие конденсатор нужно будет заменить прибором той же ёмкости и того же рабочего напряжения. Если защитная верхняя крышка не справляется с выбросом газов, то конденсатор вообще может разорваться.
Здесь от конденсатора вообще ничего не осталось кроме внутренностей
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос
Важно! Для замены можно использовать конденсаторы с большим рабочим напряжением и примерно той же (лучше больше, чем меньше) электрической ёмкости. Использование приборов с меньшим рабочим напряжением недопустимо
Такой конденсатор тут же взорвётся.
После замены неисправных деталей пробуем включить БП через лампу накаливания 220 В 150 Вт. Если лампа светится вполнакала, а вентилятор БП запустился, то ремонт можно считать удачным. Если лампа горит в полный накал, а БП так и не заработал, то лучше обратиться к профессионалу — более глубокая диагностика и ремонт потребуют специальных знаний.
Как стартануть блок питания без компьютера: подготовка к «операции»
Как мы уже упоминали, есть несколько способов управления питанием. В зависимости от вашей конкретной ситуации вы можете выбрать способ, который будет вам удобен и доступен. Но какой бы метод вы ни выбрали, перед началом диагностики необходимо выполнить следующие действия:
1. Выключите компьютер. Отключите питание от всех аксессуаров. Сам блок не вынимается из корпуса и диагностируется прямо внутри «кожуха». Позже нам понадобятся коннекторы. Поэтому, если кабели внутри корпуса очень тугие, освободите их для дальнейших манипуляций, чтобы вам было комфортно.
2. Подключите все исправные жесткие диски к источнику питания. Но подключать его к материнской плате не обязательно. В противном случае после проведенной процедуры могут возникнуть сбои в работе блока питания. Если жесткий диск вышел из строя, на его роль может подойти CD / DVD-плеер.
Как запустить компьютер без кнопки?
Легко! Особенно, если у вас просторный корпус. На материнской плате есть разъем, куда подключаются все органы передней панели корпуса: светодиоды, кнопки, usb порты и многое другое. Обычно коннекторы, к которым подключаются кнопки включения или перезагрузки, находятся в нижней правой части материнской платы. Также читайте статью о настройке включения компьютеров с клавиатуры и с мышки.
У каждого производителя материнских плат расположение контактов может отличаться. Поэтому лучшим вариантом поиска будет открыть документацию на вашу материнскую плату и найти расположение этих контактов там. Документация на материнскую плату должна идти с магазина, если вы ее потеряли или продавец вам ее не отдал (что бывает очень редко), то документацию на материнскую плату можно скачать в интернете на официальном сайте производителя, если есть доступ к интернету!
Если нет ни того ни другого, то ищем по надписям на коннекторах. Как правило они подписаны буквами Power Switch (PW Switch), Power ON, On-Off, не путать с PWRLED.
Вот типовые распиновки разъемов некоторых производителей:
Материнская плата Intel
Снимаем наши коннекторы и аккуратно кратковременно замыкаем контакт PWR SW и Ground. Компьютер должен запуститься. Чем замыкать? Шариковой ручкой!
Если компьютер запустился, то вывод очевиден: неисправна кнопка включения. Что делать в этом случае? Попробуйте заново подсоединить кнопку к разъему материнской платы, возможно был плохой контакт. Если не помогло, снимайте кнопку, а дальше по обстоятельствам – либо ремонт кнопки, либо замена оной.
Чтобы выйти из создавшейся ситуации на какое-то время, можно вместо кнопки включения подключить кнопку reset (перезагрузка) и пользоваться для включения ей.
Благодаря таким несложным действиям, можно запустить компьютер, без особых проблем, однако пренебрегать этим не следует, и лучше поскорее починить кнопку запуска на корпусе, чтобы избежать лишних проблем.
Внимание: Ни автор данной статьи, ни администрация данного сайта, не несёт никакой ответственности за возможные проблемы, которые могут возникнуть в процессе включения компьютера таким образом. Все вышеперечисленные действия вы будете выполнять на свой страх и риск, и самостоятельно нести ответственность за возможные проблемы, которые не описаны в данной статье
Поэтому, если вы не имеете достаточной квалификации и знании, я рекомендую вам обратиться к специалисту.
Как включить блок питания без компьютера?
Компьютер не включается — это очень распространенная проблема, которая может быть вызвана чем угодно. В такой ситуации чаще всего виновником «торжества» выступает какая-либо комплектующая. Чаще всего это блок питания или процессор. Проверить ЦПУ в домашних условиях на работоспособность довольно трудно. Для этого потребуется найти аналог, который подойдет в сокет материнской платы. И тогда методом исключения можно прийти к выводу, что процессор не работает. Но у кого из вас дома валяется несколько камней, подходящих в один сокет? То-то же.
А вот проверить БП на домашнем операционном столе вполне реально. Для этого существует несколько способов. И при этом не потребуется сам ПК. То есть, если у вас имеется не подключенный блок, то его не обязательно вставлять в корпус и соединять с остальными комплектующими. Сегодня мы расскажем, как проверить блок питания без компьютера.
Как стартануть блок питания без компьютера: подготовка к «операции»
Как мы уже говорили, проверить блок питания можно несколькими способами. В зависимости от конкретно вашей ситуации, вы можете подобрать метод, который будет удобен и доступен именно вам. Но независимо от выбранного способа, вы должны перед началом диагностики выполнить следующие действия:
- Выключите компьютер. Отключите блок питания от всех комплектующих. Сам блок можно не вынимать из корпуса и провести диагностику прям внутри «тушки». В дальнейшем нам понадобятся некоторые коннекторы. Так что если кабели внутри корпуса протянуты очень туго, освободите их для дальнейших манипуляций чтобы вам было удобно.
- Подключите к блоку питания любой рабочий жесткий диск. Но соединять его с материнской платой не нужно. Если этого не сделать, то после проделанной процедуры в работе БП могут возникнуть неисправности. Если жесткий диск вышел из строя, то на его роль может подойти проигрыватель CD/DVD дисков.

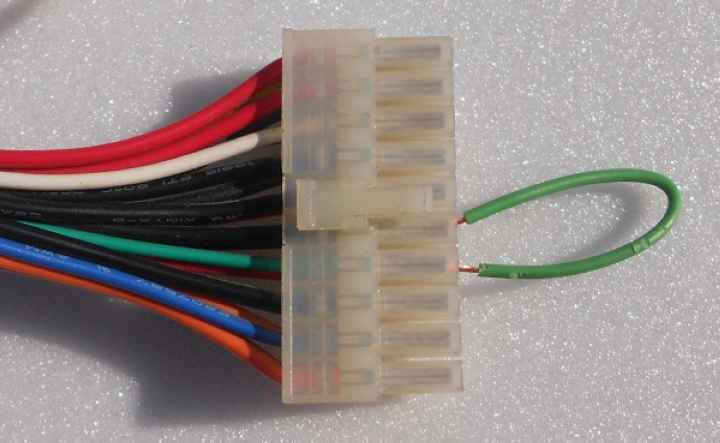

Как включить блок питания без компьютера: перемычка
Суть способа заключается в том чтобы заставить блок питания завестись без подключения к материнской плате. По идее сколько второстепенных устройств не подключай к БП — он не стартанет. Обязательно потребуется подсоединенный основной 20 или 24-pin кабель. Но можно обойти это правило. Для этого нам потребуется сделать специальную перемычку из любого материала, который проводит электричество. Лучше всего на эту роль подойдет скрепка, медная проволока. Но можно использовать то, что найдется под рукой.
Далее нужно взять 20 или 24-pin коннектор и вставить в него перемычку следующим образом: один конец вставьте в четвертый контакт (к нему подключен зеленый проводок от блока питания), а другой конец вставьте в пятый контакт (к нему подключен черный провод от блока питания). Зелёный контакт в схеме обычно изображается как «PS-ON» («Power Supply ON» — включение БП), а чёрный как «COM» («Common» — общий) или GND («Ground» — заземление).
Не забудьте подключить второстепенное устройство, на роль которого сгодится жесткий диск и твердотельный накопитель. После этого можно запускать блок питания. Кулер на БП должен начать крутиться, а жесткий диск будет нагреваться и слегка гудеть. Но это при условии, что вы правильно подключили перемычку.
Если вы уверены, что все сделано правильно, а блок питания не запускается, то можно говорить о том, что комплектующая неисправна. Если он начал работать, то это не означает, что все в порядке.
Если у вас дома есть вольтметр, то рекомендуется воспользоваться им для дальнейшей диагностики чтобы можно было с уверенностью сказать, что БП функционирует правильно.
Как запустить компьютерный блок питания без компьютера: вольтметр
Для того чтобы поставить точный диагноз, нужно воспользоваться вольтметром, который показывает выходное напряжение на коннекторах. У каждого типа должно быть определенное значение. Если это значение не сильно отклоняется от нормы, то с БП все в порядке. Если отклонения больше, чем на 5% от рекомендуемых цифр, это значит, что есть неполадки в работе блока питания. И такую комплектующую лучше либо заменить, либо отнести в сервисный центр. Но, как показывает практика, намного проще и быстрее купить новый БП и не ждать пока старый отремонтируют, ведь компьютер многим из нас нужен каждый день.
Если же вольтметра у вас нет, то вы всегда можете провести визуальный осмотр. Для этого снимите крышку с блока питания и в первую очередь проверьте состояние конденсаторов. Если они вздутые или треснутые — все плохо. Блок нужно менять. Разумеется, осуществлять такую процедуру нужно при выключенном питании. Также заодно прочистите БП внутри. Пыль может стать причиной короткого замыкания и других малоприятных инцидентов.
Подключение блока питания отдельно от компьютера: причины
Зачем нам может понадобиться включить блок питания отдельно от всего компьютера? Чаще всего такая ситуация возникает из-за того, что он нужен нам для каких-то нестандартных целей, например, мы хотим подать питание на другой посторонний прибор. Еще один вариант — нам понадобилось подключить к системе сразу несколько блоков питания для каких-то своих целей.
Подсоединить к такому мощному прибору можно все, что угодно и на что хватит фантазии. Например, если вам нужно организовать светодиодное освещение, то АТХ-модель будет очень хорошим источником энергии. Или, предположим, в комнате просто нет другого источника, способного передавать энергию (как будто она находится в каких-то отвлеченных лабораторных условиях), и вы хотите запитать всю систему от имеющегося у вас блока.
Одним словом, ситуации могут быть самые разные, от жизненных важных и критических до обычного желания поэкспериентировать. А алгоритм действия все равно останется тем же. Давайте посмотрим, как же нам действовать в таких случаях.
Прежде, чем мы приступим к процессу объяснения того, как включить блок питания atx, хотелось бы остановиться на одном серьезном предупреждении.
Важный момент! Если вы решили подключать АТХ блок отдельно от всей остальной системы, нежелательно оставлять его совсем без нагрузки. Это чревато поломками и прочими неприятностями. Лучше подключите к нему что-нибудь, например, CD-привод или съемный винчестер, используя для этого molex-разъем. Так вы обезопасите и себя, и технику. Мощность подключенного устройства должна составлять как минимум 10% от мощности самого АТХ блока.
Также следует помнить, что сегодня для подобных блоков питания используют два основных стандарта:
1. АТХ v.1.x (для материнской платы предусмотрен разъем на двадцать контактов);
2. ATX12V 2.0 (для материнской платы предусмотрен разъем на двадцать четыре контакта, а дополнительные четыре контакта прилагаются в формате отдельного штекера).
Зная все вышеперечисленное, определить, как запустить аtx блок питания без системника, достаточно просто. Объясним доступно и по-русски, как это делается:
1
Находим контакты номер 14 и 13 (в случае, когда у нас разъем на 20 контактов) или контакты номер как 17 и 16 (в случае, когда у нас разъем на 24 контакта), важно то, что один из них при этом должен быть зеленым, другой — черным (т.е. один питание, другой — заземление, без него никуда, иначе наш блок просто замкнет)
2. Замыкаем их между собой с помощью подручных средств (например, металлической скрепки или зажима);
3. Проверяем результат.
Единственный сюрприз, который нас тут может ждать, — это китайский вариант английского языка, в котором по какой-то причине постоянно путаются слова «green» и «grey». Если хотите найти-таки настоящий зеленый провод, лучше ориентируйтесь на номер разъема, а не на цветовую маркировку контакта. Если вы по-прежнему сомневаетесь и опасаетесь сломать свой компьютер, то ориентируйтесь на простое правило: черные провода всегда должны находиться в центре компьютера. А еще лучше, просто найдите в интернете цветовую схему разъемов АТХ блока и скачайте ее. Пригодится в любом случае, а заниматься подключением, ориентируясь на нее, будет проще и безопаснее.
Итак, мы определили, как запустить блок питания без участия ПК. Надеемся, что эта информация вам понадобиться и у вас не возникнет никаких проблем с техникой в дальнейшем. Главное помнить, что к компьютеру и его составляющим нужно подходить логически, с умом и терпением.
Последнее время я стал часто сталкиваться с неисправностью кнопки включения ПК — кнопки Power
. Раньше я не предавал ей большого значения и не уделял должного внимания. А зря!
Бывает так, что питание в сети есть, блок питания, при замыкании соответствующих контактов разъема, заводится с пол оборота и прекрасно работает. Материнская плата сигнализирует своим светодиодом о наличии дежурного напряжения, но по нажатию кнопки pwr
ничего не происходит. Компьютер не включается
!
Конечно, причин такого поведения может быть великое множество, но всё — таки стоит обратить внимание на кнопку включения ПК!
Особенности включения блока питания
Времена, когда компьютеры включались и выключались обыкновенным выключателем, давно прошли. Современные машины стали «умнее» и в состоянии самостоятельно управлять включением своего БП. А пользователь сегодня производит пуск машины нажатием на обычную, нефиксируемую кнопку. Что происходит в это время с ПК и как он управляет питанием?
Практически каждый современный блок питания оснащён специальным узлом, вырабатывающим дежурное напряжение +5 В, которое присутствует, даже когда компьютер выключен, но вилка его питания вставлена в розетку. Это напряжение поступает на материнскую плату, постоянно питая некоторые его узлы. Среди них и узел включения.
Когда мы нажимаем на кнопку включения, материнская плата подаёт на БП сигнал «Включиться». БП включается, выставляет на всех шинах необходимое напряжение и, если оно в норме, докладывает компьютеру, что всё в порядке, можно запускаться.
Выключение происходит подобным образом: мы нажимаем на кнопку питания или говорим ПК выключиться программно. Он закрывает все задачи, сохраняет данные и снимает сигнал с БП «Включиться». Блок питания отключается.
