Как заменить штекер или устранить повреждение провода

Начнем с самого простого – ремонта переломившегося кабеля питания ноутбука. Перекусываем провод в месте повреждения и зачищаем оба его конца.

Провода зачищены

Столько, думается, будет достаточно для пайки

Надеваем на провод две термоусадочных трубки разного диаметра. Это удобнее, надежнее и эстетичнее, чем изолента.

Надеваем термоусадку

Теперь вооружаемся паяльником, тщательно облуживаем зачищенные места и спаиваем центральные провода. Надвигаем на место пайки тонкую термоусадку.

С центральным проводом все – спаян и заизолирован

Греем трубку спичками, чтобы она «села». Спаиваем экраны, стараясь не пережечь изоляцию центральной жилы. Для этого в месте пайки на центральную жилу можно положить кусочек электрокартона.

Экран спаян

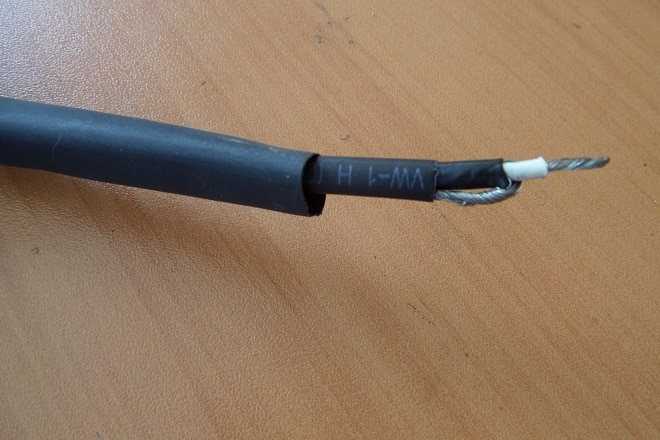

Натягиваем вторую трубку, усаживаем ее газовой горелкой или зажигалкой, и дело сделано.

Работа окончена, провод, как новенький

Теперь кратко по ремонту и замене штекера. Такая операция может понадобиться при плохой заводской пайке, если провод переломился очень глубоко в оболочке разъема или мы желаем эстетики.

Отрезаем провод в месте перелома или выше. При помощи монтажного ножа разрезаем оболочку по всей длине. Выворачиваем ее, вытряхиваем внутренности, отпаиваем от штекера провода (если они уже не отвалились из-за плохой пайки) и получаем следующее:

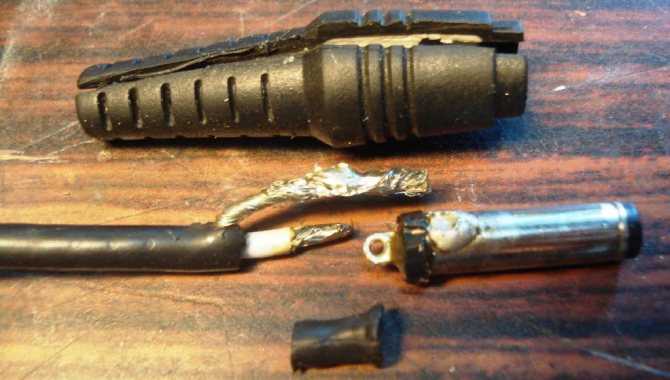

«Разобранный» неразборный разъем

Зачищаем отрезанный провод, облуживаем, припаиваем центральную жилу, тщательно ее изолируем. Припаиваем экран.

Пайка окончена, осталась сборка

Берем разрезанную оболочку, подрезаем ее изнутри так, чтобы ее можно было установить на место и концы в месте разреза сошлись. Надеваем на оболочку термоусадку диаметром 10 мм, усаживаем ее прогревом над горелкой газовой плиты. Для передней части разъема берем термоусадочную трубку диаметром 13 мм. Надеваем, усаживаем и готово.

Не так, как на заводе, но вполне эстетично

Что касается полной замены, то тут все очевидно. Все новые штекеры разборные. Отрезаем старый, припаиваем новый, не забыв перед пайкой надеть на провод оболочку. Припаяли, зажали кабель специальным обжимным лепестком (на фото ниже помечен стрелкой), надвинули на место пайки оболочку и все.

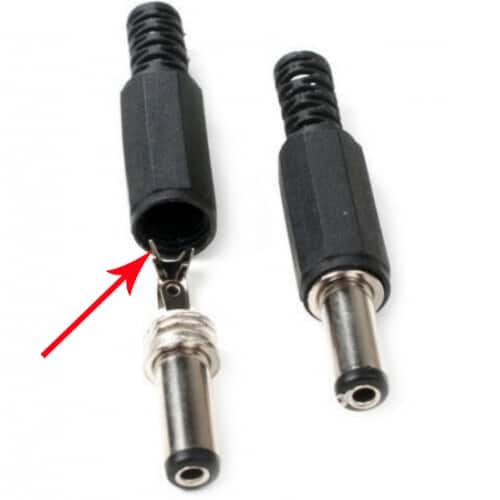

Новые штекеры всегда разборные

С проводами и разъемами вроде разобрались. Теперь перейдем непосредственно к ремонту блоков питания ноутбуков. Хотелось бы сразу предупредить, что для проведения ремонта необходимо обладать хотя бы минимальными знаниями радиотехники, уметь держать в руках паяльник и пользоваться измерительными приборами. Если все это в наличии, то можно начать.

Как устранить, если дефект в кабеле

Поиск конкретного места дефекта в кабеле блока питания ноутбука (хоть в сетевом, хоть в низковольтном)– дело потенциально безуспешное. Провода идут в общей изоляции, и методом прокола найти место неисправности проблематично. Если проблема в сетевом шнуре, его несложно заменить. Можно взять кабель от адаптера-донора, можно купить новый или бывший в употреблении через доски объявлений в интернете.

Если поврежден низковольтный шнур, то все сложнее – он несъемный. Можно попытаться найти дефект в наиболее вероятных местах – на выходе из корпуса и около разъема. Для этого шнур надо обрезать примерно в месте предполагаемой проблемы и прозвонить от места разреза до ближайшей точки. Если получится локализовать неисправность, надо взять кабель от другого (неисправного) зарядника и припаять его вместо дефектного. Если нет… попытаться резать и дальше. Например, пополам, отыскивая половину с обрывом. Если повезет, то может получиться исправный, но укороченный шнур. Или сразу срезать проблемный кабель и заменить его донорским.

Читайте еще: Как можно зарядить ноутбук без зарядного устройства

Как вскрыть корпус БП

Прежде чем начать ремонт зарядного устройства для ноутбука, его нужно разобрать, поскольку практически все БП для буков неразборные. Тем не менее разобрать БП можно и без особых сложностей. Рассмотрим два варианта.

Вариант разборки 1

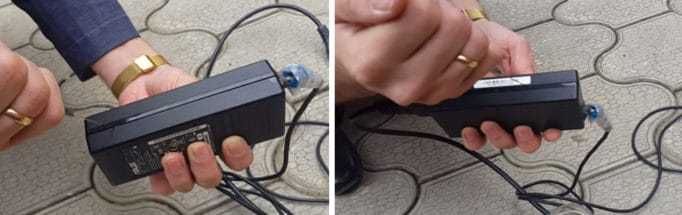

Вооружаемся обычным медицинским шприцом, заполняем его бензином. Тщательно проливаем шов БП по всему периметру. Ждем 5-10 минут и повторяем операцию.

Теперь берем отвертку с плоским жалом и свободно разъединяем части корпуса. Если не получается, повторяем процедуру.

Вариант разборки 2

К сожалению, бензин не всегда помогает – все будет зависеть от материала корпуса и метода его соединения. Если, к примеру, он сварен, то бензин не поможет. В этом случае вооружаемся ножом и молотком. Наставляем на шов нож и, слегка постукивая по нему молотком, проходим по периметру.

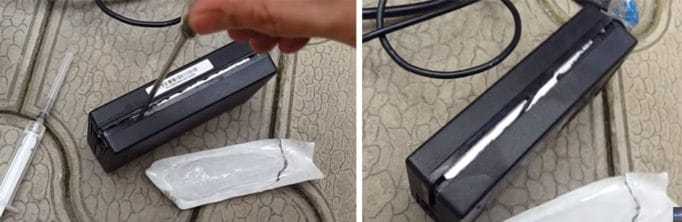

Тем же ножом разъединяем части корпуса.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Стучим молотком аккуратно, контролируя силу, чтобы не прорубить корпус насквозь и не повредить сам блок питания. Не стоит стараться сделать все быстро и с первого раза

Если после одного прохода разъединить половинки корпуса не получается, лучше пройтись ножом с молотком еще раз.

Диагностика и устранение неисправности на плате

Ремонт штекера блока питания ноутбука – одна из задач, но мы предлагаем вам рассмотреть пошагово, как ремонтировать БП. При этом имеется ввиду, что напряжение есть в розетке, а сетевой кабель исправен.

Защитные цепи. К ним можно отнести предохранитель, а в некоторых качественных блоках питания еще и варистор, который стоит сразу после предохранителя (его нет в представленных выше схемах). Сопротивление должно быть нулевое, а у варистора до бесконечности.
Цепи входного фильтра. У всех дросселей должно быть минимальное сопротивление (буквально доли Ом). У токоограничивающих резисторов в пределах 5-15 Ом.
Силовой ключ – если в роли ключа используется полевой транзистор (внешний), а не встроенный в микросхему, то его следует прозвонить. Выпаяйте его, прозвоните сток-исток (на режиме по проверке диодов). В двух направлениях устройство должно показывать бесконечность.
Высоковольтный выпрямляющий мост. Он выполнен из 4 отдельных диодов или сделан, как диодная сборка. Измерения всех отдельных диодов следует производить при помощи мультиметра, включенного на режим диодной проверки (не сопротивления!). при прямом включении устройство должно показывать сопротивление в сотнях Ом, а в обратном – бесконечность.
Трансформатор (импульсного типа). В целом, выход из строя такого прибора – довольно редкое дело. Но если ничто не помогло и под рукой есть схема, то его можно выпаять и произвести прозвонку обмоток. При этом такое действие не всегда поможет выявить неисправность. Например, невозможно выявить при помощи тестера наличие короткозамкнутых витков. Иногда более эффективным вариантом является проведение визуального осмотра.
Выпрямитель низковольтного типа. Для диодной проверки устройства их придется выпаять. В других случаях их проверяют так же, как и диоды на высоковольтном мосте.
Цепи выходного фильтра. Их дроссели следует прозвонить точно так же, как и дроссели на входном фильтре.

Это и все, что может сделать непрофессионал, но в целом даже этих действий вам хватит в 80% случаев. Более сложные неисправности без специальных приборов и подготовки не найти, а значит, не удастся и устранить. В таком случае потребуется обратиться за помощью к мастеру.

Как открыть блок питания от ноутбука: мастер-класс по безопасному вскрытию адаптера

Блок питания — это важнейший элемент зарядного устройства, благодаря которому устройство работает так, как требуется. При возникновении поломки выяснить и исправить ее причины будет несложно. Необходимо следовать пошаговым инструкциям и в этом случае всё будет работать.

Устройство и типовые схемы блоков питания для ноутбуков

Далее оно поступает на трансформатор импульса, управляющийся ШИМ-генератором. Напряжение, которое заниженное производит выпрямление и выдаётся на нагрузку. Узел защиты температуры отключает блок питания, если температура узлов повышена до максимально возможного.

Представленные узлы являются самыми основными, которые чаще всего перегорают или выходят из строя. Разобравшись в этих схемах, не составит труда выявлять испорченный узел на любом блоке питания. Различаться они могут лишь в нарисованных схемах, но все они делают одну и ту же работу.

Какие инструменты понадобятся для работы

Каждый необходимый качественный инструмент, можно найти дома практически у каждого человека, чтобы разобрать блок питания. Для первого способа, обычный нож с тоненьким лезвием, маленький молоточек или предмет, с помощью которого можно будет постукивать по ножу, чтобы открывать крышку.

Для второго способа, шприц с иголкой, растворитель 626 или 646, нож, можно ненастоящий, а пластиковый. Для третьего способа: вместо растворителя требуется бензин, а также любая карточка из пластика с подточенными границами.

Как разобрать блок питания ноутбука

Как разобрать адаптер питания ноутбука. Разобрать качественно БП не составит труда. Корпус БП состоит из двух пластиков, которые заклеены друг другом. Их необходимо разъединить, проще всего сделать это с помощью физической силы. Второй вариант, с помощью раствора убрать клей.

Как открыть внешний адаптер питания ноутбука

Трудностью внешнего адаптера ноутбука является отсутствие болтиков, с креплениями. Внешний адаптер не предусматривает качественный ремонт в домашних условиях.

Как разобрать внутренний блок питания

Визуальный осмотр и простейший ремонт типовых неисправностей

С помощью внешнего осмотра БП, можно выявить его проблему. Если осмотр не помог, необходимо проводить тест с помощью прибора мультиметр. Чтобы проверить узлы питания, необходимо включить БП в электросеть.

Распространённой причиной поломки является перелом шнура в месте соединения блока с проводами или в любом другом. Необходимо прозвонить все провода. Когда работа выполнена, необходимо включить ноутбук и нагрузить процессор, для увеличения электропитания. Если всё в порядке, можно собрать блок питания.

Меры предосторожности и техника безопасности

В первую очередь, соответственно, отключить блок питания от электрической сети и ноутбука, а сетевой шнур, вытащить из разъёма штэкерного. Для собственного удобства, работу необходимо проделывать на столе, чтобы не испортить внешний вид стола, лучше его застелить какой-нибудь ненужной скатертью или клеёнкой.

Используя ванну из пластика, не будет испорчена поверхность, на которой будет проходить ремонт. Заготовить тряпки для того, чтобы можно было убрать лишний бензин или растворитель.

Распределение нагрузки и возможные неисправности

Проверка БП компьютера измерением величины сопротивления выходных цепей При ремонте БП некоторые виды его неисправности можно определить путем измерения омметром величины сопротивления между общим проводом GND черного цвета и остальными контактами выходных разъемов.
Главным достоинством являются высокие показатели КПД усилителей мощности и широкие возможности в использовании. Кроме основного контактного разъёма питания из блока выходят провода с колодками для подключения напряжения к жесткому диску, оптическому приводу SATA и MOLEX, дополнительное питание процессора, видеокарты, питание для флоппи-дисковода. Это снизит уровень шума, но не стоит так делать, если блок питания нагружен полностью.
Этот блок отвечает за управление силовыми транзисторами 4 блок , стабилизацию напряжения с помощью обратной связи , защиту от КЗ. Стабилизация выходных параметров устройства осуществляется с помощью широтно-импульсной модуляции управляющих сигналов. Если возникли проблемы с работой источника дежурного питания, то БП может после пуска сразу отключиться.
Вторая половина моста образована конденсаторами С1, С2, создающими делитель выпрямленного напряжения. Поэтому большинство неисправностей БП персональных компьютеров связаны либо со старением его компонентов, либо со значительными отклонениями питания или нагрузки от номинальных параметров. Двухзвенный фильтр выходного напряжения состоит из конденсатора С15, дросселя L3 и конденсатора С Это один из самых не надежных узлов блока питания и ремонтировать его сложно.
Установка компьютерного блока питания в корпус системного блока Для этого засовываете его в верхнюю часть системного блока, и затем фиксируете тремя или четырьмя винтами к тыловой панели системного блока. Возможные неисправности БП Использование в течение многих лет отработанной схемы импульсного преобразователя позволило сделать ее крайне надежной. По бокам тоже бывают наклейки, мешающие снять крышку, их нужно прорезать по линии сопряжения деталей корпуса БП.

Резистор R67 — нагрузка делителя. Диодный мостик — находится сразу за фильтром помех и позволяет преобразовать переменный электроток в постоянный пульсирующий. Такая упрощенная схема БП с использованием контроллера широтно-импульсной модуляции показана на следующем рисунке. В отличие от линейных, импульсные блоки питания компактнее и обладают высоким КПД и меньшими тепловыми потерями.

Если же отсутствует напряжение только на одном из управляемых силовых выходов, стоит в первую очередь обратить внимание на выпрямительный диод и фильтрующий конденсатор этой цепи. Неисправности компьютерного блока питания и способы их диагностирования и ремонта Приступая к поиску неисправности рекомендуется ознакомится со схемой компьютерного БП

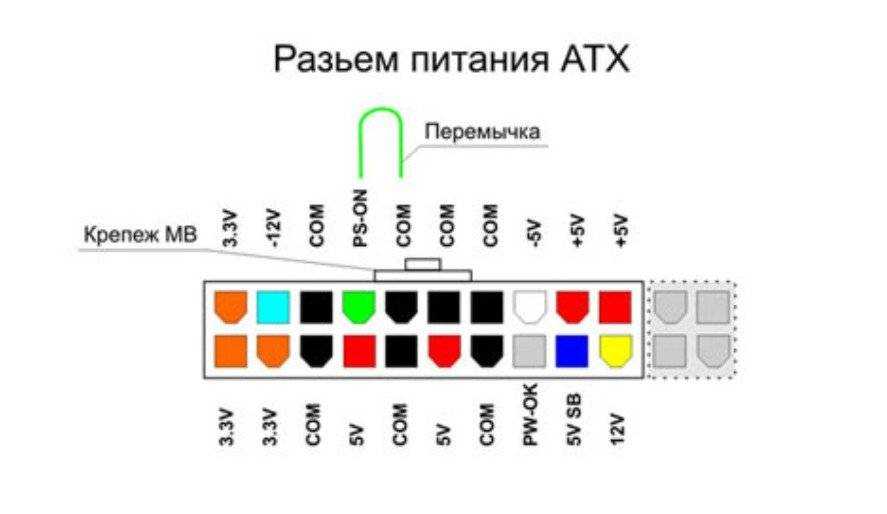

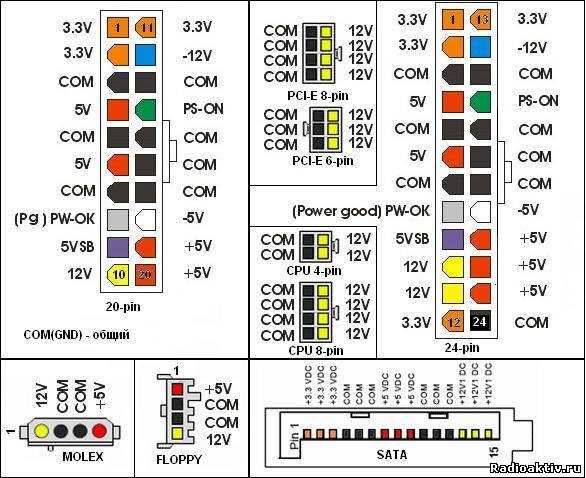

Ground Масса. У него 20 выводов, на современных материнских платах подключается дополнительных 4 вывода. Но, из-за дороговизны, эти комплектующие могут отсутствовать.

Отрицательные напряжения -5 и В раз в десять слабее основных плюсовых, поэтому там стоят простые 2-х амперные диоды без радиаторов. Простой пример, если произошла утечка тока и человек дотронулся до корпуса системного блока его ударило бы током, но благодаря блоку питания этого не происходит. Единственная микросхема способна выполнять роль преобразователя и корректора КМ, что сокращает общее количество элементов в схеме БП. Кроме основного контактного разъёма питания из блока выходят провода с колодками для подключения напряжения к жесткому диску, оптическому приводу SATA и MOLEX, дополнительное питание процессора, видеокарты, питание для флоппи-дисковода.
как сделать лабораторный блок питания и зарядник из компьютерного блока питания АТХ ч.1

Как вскрыть корпус БП

Вариант разборки 1

Заливаем в шов бензин

Корпус блока питания ноутбука разобран

Вариант разборки 2

Вскрытие БП ноутбука при помощи ножа

Тем же ножом разъединяем части корпуса.

Корпус блока питания ноутбука вскрытМнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопросВажно! Стучим молотком аккуратно, контролируя силу, чтобы не прорубить корпус насквозь и не повредить сам блок питания. Не стоит стараться сделать все быстро и с первого раза

Как отремонтировать блок питания ноутбука своими руками

Как выполнить замену штекера или исправить повреждения провода

Стоит начать с самого простого – ремонта перегнутого кабеля питания для ноутбука. Перекусите провод в месте повреждения и зачистите оба конца.

Обратите внимание, что если кабель переломился под самым штекером (или блоком питания), то потребуется частично доработать втулку или штекер блока питания

Возьмите монтажный нож или обычное лезвие от безопасной бритвы и срежьте часть втулки (штекера).
Наденьте на провод пару термоусадочных трубки с разным диаметром. Это решение куда удобнее, эстетичнее и надежнее, чем простая изолирующая лента.
Теперь нужно взять паяльник, тщательно облудить зачищенные места и спаять центральные провода.
Натяните на место пайки самую тонкую термоусадочную трубку так, чтобы она «села». Спаяйте экраны, при этом не пережигая изоляцию главной жилы. Для этого в месте пайки на основную жилу можно положить маленький кусок электрокартона.
Натяните еще одну трубку, усадите ее при помощи газовой горелки или зажигалки и все готово.

Если у вас нет термоусадочных трубок определенного диаметра, то вполне подойдет и простая изоляционная лента. Это будет не так красиво, но тоже надежно. Теперь поговорим и о ремонте/замене штекера. Это может понадобиться, если заводская пайка низкого качества, если кабель переломится слишком глубоко в разъемной оболочке.

Отрежьте провод в месте излома или чуть выше. Посредством монтажного ножа следует разрезать по всей длине оболочку.
Выверите изоляцию, вытряхните внутренности, отпаяйте провода от штекера (если они на месте).
Зачистите отрезанный провод, облудите, припаяйте основную жилу и тщательно ее заизолируйте. Припаяйте экран.
Далее возьмите разрезанная оболочку, подрежьте изнутри ее таким образом, чтобы ее можно было поставить на место и в месте разреза сошлись концы.
Наденьте на оболочку термоусадочную трубку с диаметром в 1 см, усадите ее нагреванием над горелкой плиты. Для передней стороны разъема возьмите термоусадку с диаметром 1.3 см. Наденьте, усадите и все готово!

Ремонт блока питания

При достаточно уверенном владении паяльником отремонтировать БП своими руками не так сложно, тем более что большинство операций сводятся к замене простых деталей с двумя-тремя выводами, не требующими особых навыков или оборудования для демонтажа.

Так как вопрос «как отремонтировать компьютерный БП» вряд ли возникнет у профессионально владеющего соответствующим инструментом (паяльной станцией, оловоотсосом и т.д.) человека, в дальнейшем мы будем исходить из минимального набора самых распространенных приспособлений. Следовательно, нам понадобится паяльник мощностью в пределах 65 Вт с плоской заточкой жала, припой, бескислотный флюс (канифоль), пинцет и плоская отвертка. Удалить лишний припой можно с помощью зачищенного многожильного медного провода, внесенного под флюсом в каплю расплавленного олова.

При замене крупногабаритных элементов наподобие конденсаторов нужно последовательно разогреть точки пайки их ножек, по возможности убрать лишний припой и далее, либо поочередно прогревая ножки и наклоняя корпус конденсатора из стороны в сторону извлечь его, либо, если размеры жала паяльника это позволяют, одновременно нагреть обе точки пайки и быстро выдернуть конденсатор из отверстий в плате

При этом, как и при работе с другими элементами, важно минимизировать время воздействия паяльника на плату и деталь

Транзисторы и мощные диоды при их замене устанавливаются в отверстия на плате таким образом, чтобы из крепежное отверстие совпало с резьбой в теле радиатора. Перед прикреплением к радиатору поверхность детали смазывается термопроводной пастой (КПТ -8 или ее аналоги).

Заменяя электролитический конденсатор или диод, необходимо помнить, что это элемены полярные, и их установка должна строго соответствовать рисунку на плате (у конденсаторов, кроме танталовых, полоска обозначает отрицательный полюс).

Еще один материал про ремонт БП компьютера

После ремонта блока питания не стоит спешить устанавливать его в компьютер – лучше всего повторить проверку, описанную ранее.

Как заменить штекер или устранить повреждение провода

Натягиваем вторую трубку, усаживаем ее газовой горелкой или зажигалкой, и дело сделано.

«Разобранный» неразборный разъем

Пайка окончена, осталась сборка

Новые штекеры всегда разборные

Принципиальные схемы БП телевизоров и их особенности

Типовая блок-схема источника питающих напряжений телевизора

Блоки питания ТВ выполняются по разным схемам с использованием различной элементной базы. Но принципы организации источника питания схожие.

Все БП современных телевизоров выполняются по импульсной схеме и содержат несколько модулей:

Входной модуль. Его задача – подготовить напряжение для питания остальных узлов. Входная часть может содержать фильтр электромагнитных помех, ограничитель тока, коммутатор питания (работает по сигналу из модуля дежурного напряжения и подает питание на основные блоки), а также выпрямитель, питающий импульсные преобразователи.
Корректор коэффициента мощности. На работу остальных блоков не влияет, БП может успешно работать и без него. Но выпрямители с фильтрами, коих в схема блока питания телевизора достаточно, отличаются резко несинусоидальной формой тока. Это приводит к появлению в токе потребления гармоник, создающих помехи в питающей сети, а также к повышению бесполезно потребляемого реактивного тока, что требует увеличения сечения проводников. Для борьбы с этими явлениями и служит ККМ, корректирующий соотношение активной и реактивной составляющей тока.
Модуль дежурного напряжения. Запитан и работает даже тогда, когда телевизор выключен (но включен в сеть). Формирует постоянно присутствующее напряжение питания +5 VDC, а также коммутируемое внутренней схемой +5 VDC и +12 VDC – в зависимости от потребности узлов телевизора. По команде с ПДУ или с кнопки ТВ подает на коммутатор сигнал о включении питающего напряжения на основной модуль питания.
Модуль питающего напряжения. Обесточен, если ТВ выключен. При подаче напряжения от выпрямителя входного модуля формирует несколько питающих напряжений для различных узлов телевизора и для питания экрана.

Обычно все модули расположены на одной плате и представляют собой различные функциональные участки схемы.

Конкретную схему можно рассмотреть на примере БП производства SAMSUNG платы источника питания BN44-0042. Он построен по приведенной выше блок-схеме.

Входные цепи и ККМ БП BN44-0042

От скачков напряжения схему защищает варистор CX801S. Дальше разработчики предусмотрели участок защиты от синфазных и противофазных помех, коммутатор питания основного модуля на реле F3PA005V и еще один защитный фильтр, после которого установлен выпрямитель HS801S. ККМ выполнен на базе специализированного контроллера FA5591N. Через ключи на мощных полевых транзисторах микросхема коммутирует дроссель LP802, улучшая форму потребляемого тока, и одновременно стабилизируя напряжение на выходе и осуществляя защиту от сверхтока.

Схема источника дежурного напряжения БП Samsung BN44-0042

Дежурный источник питания формирует основное +5VDC напряжение, коммутируемое напряжение +5 VDC и вспомогательное напряжение +12 VDC для питания микросхем основного источника и ККМ. Основа схемы – ШИМ-контроллер SQD3011K. Обмотки импульсного трансформатора коммутируются без дополнительных внешних ключей. Схема формирования основного и коммутируемого напряжений особенностей не имеет и является типовой для импульсных источников питания. Обратная связь для стабилизации напряжения организована с помощью оптрона.

Схема основного модуля BN44-0042

Источник основного питания построен по импульсному принципу на ИМС FSFR1800XSL. Эта микросхема содержит встроенные силовые элементы, включенные по схеме полумоста, поэтому обмотку трансформатора она коммутирует также напрямую, без дополнительных элементов.

Выходное напряжение стабилизируется методом ШИМ, обратная связь организована через оптрон. Вторичные выпрямители выходных напряжений особенностей не имеют.

Похожие принципы положены в основу построения источников питания телевизоров LG (например, модуль LG32-13PL1). Но есть и отличия от рассмотренной раньше схемы. Главные из них:

применена иная элементная база;
отсутствует ККМ;
на выходе источника другой набор питающих напряжений (так, для драйверов LED используется напряжение +65..87 VDC, а дежурное составляет всего 3,5 вольта);
на модуль основного напряжения питание подано всегда, а коммутация ON/OFF производится по вторичной стороне.

Блок-схема БП LG32-13PL1

Схема ШИМ организована на микросхеме SSC1S311A. Она не имеет встроенных мощных ключей, поэтому для коммутации обмоток применен мощный MOSFET. Для питания драйверов LED используется отдельный контроллер PWM на микросхеме MAP3202.

Схема электрическая принципиальная БП LG

Типовые схемы блоков питания ноутбуков

Прежде чем заняться ремонтом, разберемся в принципе работы БП буков. Для этого рассмотрим пару типовых схем БП для ноутбуков. Начнем с более простого.

На схеме цифрами обозначены узлы:

1 – блок входных фильтров и выпрямитель;
2 – генератор с ШИМ и силовым ключом;
3 – импульсный трансформатор;
4 – низковольтный выпрямитель;
5 – схема стабилизации выходного напряжения.

Сетевое напряжение, пройдя через сетевой фильтр, выпрямляется диодным мостом, сглаживается и поступает на импульсный трансформатор. Управляет протеканием тока через трансформатор задающий генератор, оснащенный мощным ключом на полевом транзисторе. Пониженное трансформатором напряжение выпрямляется низковольтным выпрямителем и через индуктивный фильтр подается на нагрузку.

Стабилизация выходного напряжения осуществляется при помощи обратной связи – напряжение с дополнительной обмотки поступает на оптрон узла стабилизации, а тот, в свою очередь, управляет работой узла ШИМ задающего генератора, изменяя скважность импульсов управления трансформатором. Следующая схема более сложная, обладает лучшими, чем предыдущая, характеристиками, но принцип работы практически тот же:

Следующая схема более сложная, обладает лучшими, чем предыдущая, характеристиками, но принцип работы практически тот же:

На схеме цифрами обозначены узлы:

1 – блок входных фильтров и выпрямитель;
2 – генератор с ШИМ;
3 – температурная защита;
4 – импульсный трансформатор;
5 – силовой ключ на полевом транзисторе;
6 – низковольтный выпрямитель;
7 – схема стабилизации выходного напряжения.

Сетевое напряжение фильтруется и выпрямляется, затем поступает на импульсный трансформатор, который управляется ШИМ-генератором при помощи внешнего силового ключа. Пониженное трансформатором импульсное напряжение выпрямляется и подается в нагрузку. Узел стабилизации через оптопару представляет собой обратную связь для стабилизации выходного напряжения. Узел температурной защиты отключит БП, если температура его узлов (в частности, силового ключа) станет слишком высокой.

На этом, думается, можно остановиться, поскольку все БП для ноутбуков имеют такую же структурную схему и работают по одному и тому же принципу импульсного преобразования. Различия заключаются лишь в схемотехнике. Сложный узел имеет лучшие характеристики, простой – худшие. Но все они выполняют одни и те же функции. Так что, поняв, как работают блоки питания, схемы которых мы рассмотрели, несложно разобраться в любом другом.
