Распиновка батареи ноутбука - схема распиновки популярных моделей

Сброс контроллера

Даже если распиновка батареи ноутбука Acer или другого производителя известна, этого может оказаться недостаточным для устранения неисправности

Не менее важно иметь представление о контроллере аккумулятора — это микросхема, которая взаимодействует с контроллером материнской платы самого лэптопа и передает ОС всю необходимую информацию о работе и состоянии АКБ

Вот схема контроллера батареи ноутбука, основанного на микросхеме DW 01-З.

Если контроллер начинает работать некорректно, то ОС получает неверную информацию. В результате могут возникнуть различные неприятности, например, лэптоп отключится быстрее, чем положено при 100% заряда. Такое поведение девайса необязательно говорит о выходе АКБ из строя, и проблема может быть решена с помощью сброса контроллера ноутбуковой батареи (калибровки).

Решить задачу можно двумя способами:

Однако для ее использования необходимо разбираться в микросхемах.

В домашних условиях для большинства пользователей лучшим выбором станет ручная калибровка.

Если есть возможность, то можно использовать специальные утилиты для управления питанием ноутбука от производителя устройства.

После ее запуска необходимо выбрать опцию сброса контроллера и строго следовать инструкциям.

Если такая программа не была найдена, калибровку можно провести вручную. Для этого ноутбук отключается от сети и переводится в режим БИОС. После этого устройство необходимо оставить включенным до полного разряда АКБ, не выключая лэптоп, его необходимо поставить на зарядку и дождаться полного восстановления емкости батареи. Если эти манипуляции не вернули аккумулятор к жизни, то его придется заменить.

Некоторые читатели сайта присылают нам вопросы о том, как сбросить контроллер батареи того или иного ноутбука. Тут стоит внести пояснения насчёт того, понимается под сбросом контроллера аккумулятора. Если в аккумуляторной батарее производилась замена элементов и потом требуется сброс прошивки – это один случай. Если возникла проблема с АКБ, не связанная с её ремонтом (сбой в работе программного обеспечения или ОС), то – это другой случай. Давайте, вкратце рассмотрим оба этих варианта.

Зарядка аккумулятора ноутбука напрямую: ищем нужные контакты

При работе с аккумуляторным блоком важно соблюдать предельную аккуратность, чтобы не ошибиться в прямом подключении к вольтметру и зарядному устройству именно нужных контактов. На примере литий-ионного аккумуляторного блока от ноутбука Asus можно увидеть, что на разъеме имеется не два контакта «плюс» и «минус», как, например, на аккумуляторной батарее автомобиля, а целых 9 выходов

Кстати, нужно отметить — любая аккумуляторная батарея ноутбука, независимо от фирмы-производителя, состоит из следующих элементов:

BMS-драйвер (он же плата);
аккумуляторные «банки» (количество их может быть разным, от 6 шт и более);
контакты, обеспечивающие как электрическую цепь и питание элементов, так и подключение к плате и программному обеспечению ноутбука — с целью контроля процесса «заряд-разряд», состояния АКБ и безопасной эксплуатации устройства.

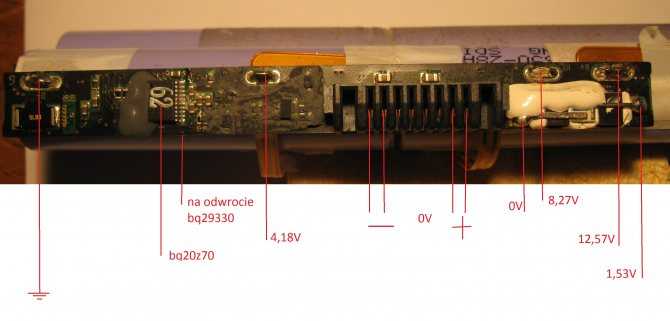

Итак, на примере аккумуляторного блока от Asus видно, что центральная группа их трех дополнительных контактов подсоединена непосредственно к «банкам» (один проводок на две штуки). Они связаны через BMS-драйвер с диагностикой показателя напряжения внутри каждого батарейного отсека (своеобразный внутренний вольтметр).

На левом и правом краях платы имеются еще по два парных проводка: это тоже «закороченные» по плате сигналы. Как видно, функция этих проводков иная, и они не помогут «запустить» батарею для того, чтобы начать процесс ее зарядки, потому что сама плата попросту не даст этого сделать.

Для того, чтобы «запустить» процесс зарядки аккумулятора, нам понадобятся два проводка из девяти, не закороченные по плате. Если отсчитать по разъему слева направо, получаем проводки под номерами 3 и 7. Именно к этим двум контактам и поступает электрический сигнал через базу, а транзистор, к которому они подсоединены, отвечает за включение и выключение.

Все, что необходимо сделать — вычленить эти два контакта из девяти и замкнуть их между собой. Если цепь разомкнута именно в этом месте — как ни старайся, при «тыкании» в другие провода запустить батарею не получится.

Это интересно: Плюсы и минусы автомобильных аккумуляторов ТИТАН

Такой способ, в случае работы с аналогичной электросхемой, является опробованным и вполне рабочим. А сама зарядка батареи осуществляется обычным способом — например, с помощью зарядного устройства Imax B6 и мультиметра, контролирующего напряжение, поступающее к элементам.

Однако следует знать о том, что не все батареи ноутбуков построены именно по такой схеме — с наличием контактов разблокировки. В ином случае речь, скорее всего, будет идти о ноутбуке, не снабженном такой системой защиты. А это значит, нужные контакты придется искать самостоятельно, аккуратно отсоединив батарею от компьютера и соблюдая всю возможную технику безопасности.

Сброс контроллера

Вот схема контроллера батареи ноутбука, основанного на микросхеме DW 01-З.

Решить задачу можно двумя способами:

Однако для ее использования необходимо разбираться в микросхемах.

лучшим выбором станет ручная калибровка

После ее запуска необходимо выбрать опцию сброса контроллера и строго следовать инструкциям.

Как зарядить АКБ авто от блок питания ноутбука, схема

Всем привет, сегодня рассмотрим вариант зарядки автомобильного аккумулятора от блок питания ноутбука. Данная схема простая и не требует особых навыков, всё делается буквально из 3 деталей и заряжается не хуже стандартной зарядки.

Итак, для этого нам потребуется; блок питания от ноутбука, автомобильная лампочка на 55 ватт или 21 ватт, то есть от фары или от поворотника, провода, сам аккумулятор и желательно иметь мультиметр, если его нет, то ничего страшного можно обойтись и без него.

В моем случае будет использоваться блок питания от ноутбука «Леново», 21 вольт — 4,5 ампера. Разводка в штекере — такая, плюс внутри штекера, то есть в центре, а минус снаружи. Также могу отметить, что блок питания подойдёт любой, от любого ноутбука.

Кабель в моём случае взят простой, двухжильный, сечением на 2,5 квадрата.

Собираем всё по ниже нарисованной схеме.

К центру штекера от ноутбука подсоединяем провод — это у нас будет плюс, который будет идти на лампочку, а с лампочки уже будет идти на плюсовой провод аккумулятора. Минусовой провод подключается напрямую, с блок питания ноутбука на минусовую клемму акб.

Итак подключаем и испытываем.Если все подсоединено правильно, то при включении в сеть блок питания от ноутбука, загорится лампочка, значит наш аккумулятор начал заряжаться.

Еще есть такой момент, чем больше мы берем мощность лампочки, тем больше у нас будет сила тока заряда аккумулятора, то есть, например у нас лампочка — 45 ватт, то зарядный ток будет 3 ампера, а если взять лампочку на 21 ватт (например от поворотника), то зарядный ток будет 1,5 ампера. То есть попросту можно сказать, что зарядный ток можно регулировать мощностью лампочки, чем мощнее лампочка, тем быстрее будет идти зарядка аккумулятора.

Мультиметром нужно измерять напряжение на клеммах аккумулятора, когда оно достигнет 13,5 вольт зарядку можно считать оконченной.

Данный способ проверен и является востребованным, когда нет под рукой стационарного зарядного устройства, а зарядить аккумулятор срочно нужно.

Вторая жизнь литиевого аккумулятора ноутбука

После того, как я точно уже узнал, что емкость моей батареи полностью иссякла, я стал решать, что же делать дальше. Было несколько вариантов: первый – это купить новый (что очень накладно), второй – это заменить все элементы на новые (это тоже накладно, плюс необходимо перепрошивать контроллер) и третий вариант – использовать только от сети. Я выбрал третий вариант, потому что я все равно не использую этот ноутбук автономно, а для автономности есть нетбук. Но чтобы не пропадать добру, я решил окончательно разобрать аккумулятор, чтобы посмотреть в каком состоянии каждый аккумулятор

Батарея представляет собой три соединенных последовательно пары, состоящих из параллельно соединенных двух литиевых аккумуляторов. Таким образом из шести элементов емкостью 2200 мА.ч и напряжением 3.7 в каждый, мы получаем аккумуляторную батарею номинальным напряжением 11.1 в и емкостью 4400 мА.ч

Несмотря на то, что в сборе батарея уже не тянет работу ноутбука, тем не менее по отдельности или в парах аккумуляторы прекрасно справляются с маломощными задачами. Допустим емкость каждого элемента снизилась с 2200 до 700-1000 мА.ч, то мы получаем при параллельном соединении двух элементов источник питания напряжение 3.7-4.2 вольта и емкостью 1500-2000 мА.ч. Напомню, что например емкость аккумулятора в мобильном телефоне или коммуникаторе составляет 700-1300 мА.ч т.е. наших старых элементов вполне достаточно, чтобы использовать в менее мощных, чем ноутбук устройствах

Из элементов 18650 очень удобно делать емкие накопители, которые так необходимы туристам. Лично я использую два параллельно соединенных литиевых элемента от старой батареи от ноутбука в питании GPS навигатора, большого подвесного светодиодного фонаря, освещения на велосипеде и т.д. Одиночные элементы использую в мощном фонарике.

Чтобы заряжать свои Li-Ion аккумуляторы я купил зарядное устройство для элементов 18650, при этом я доработал зарядное устройство, установив дополнительные два разъема по бокам, чтобы заряжать мои параллельно соединенные неразборные элементы, которые соединяются с потребителями штекером типа джек стерео 3.5 мм.

Как для батареи ноутбука выполнить сброс контроллера?

Сброс контроллера батареи при замене аккумуляторных элементов

Эта процедура требуется после того, как вы заменили аккумуляторы в составе батареи. Вообще, подобный ремонт АКБ выполняется в сервисных центрах. В домашних условиях его можно сделать, но для этого нужно иметь соответствующие навыки и опыт, а также необходимое оборудование. Процедура замены аккумуляторных элементов ещё называется перепаковкой.

После того как выполнена замена элементов, нужно выполнить обнуление прошивки или сброс контроллера ноутбука. Для этого может быть использована утилита Battery EEPROM Works. Какие действия выполняет программа:

Прошивает остаточную ёмкость (Full Charge Capacity). Вы устанавливаете её в соответствии с реальным значением. То есть, для контроллера это значение станет действительной ёмкостью этих аккумуляторных элементов на данный момент;
Обнуляется счётчик циклов (Cycles Count);
Дата выпуска (Manufacturer Date) устанавливается на текущую из вашего ПК.

Программа Battery EEPROM Works

Если этого не сделать, то начнутся проблемы при функционировании аккумулятора. Например, ноутбук будет отключаться, когда батарея разряжена не полностью. Объясняется это некорректным значением остаточной ёмкости, которое осталось в памяти контроллера до замены элементов. Также будет отображаться старое количество циклов заряд-разряд и т. п.

Сброс контроллера АКБ при проблемах с софтом

Под этим сбросом скрывается то, что обычно называют калибровкой батареи. Она заключается в полном разряде и последующем заряде аккумулятора. С натяжкой эту процедуру то же можно назвать сбросом. Ведь контроллер отмечает в своей памяти полные разряд и заряд. Поэтому процесс называется калибровкой. При этом калибруются границы заряда и разряда, что позволяет устранить ошибки при работе батареи.

Калибровка батареи ноутбука

Также можно без проблем сделать калибровку вручную. Для этого следует полностью разрядить аккумулятор ноутбук, а затем полностью зарядить. Что нужно сделать для этого:

Отключаете адаптер питания от сети, перезагружаете ноутбук и вызываете BIOS (кнопки F2, Del и т. п.) до загрузки операционной системы;
В таком состоянии оставляете ноутбук до отключения. Желательно, чтобы он стоял на охлаждающей подставке для улучшения отвода тепла;
После выключения ноутбука, включаете адаптер питания в сеть и полностью заряжаете аккумуляторную батарею.

Вернуться к содержанию

Примите участие в опросе!

Сброс контроллера

Вот схема контроллера батареи ноутбука, основанного на микросхеме DW 01-З.

Решить задачу можно двумя способами:

Однако для ее использования необходимо разбираться в микросхемах.

В домашних условиях для большинства пользователей лучшим выбором станет ручная калибровка.

После ее запуска необходимо выбрать опцию сброса контроллера и строго следовать инструкциям.

Преимущество ноутбука перед настольным компьютером заключается в наличии у него аккумуляторной батареи. Аккумулятор делает лэптоп по-настоящему мобильным. Поэтому сложности с батареей ноутбука сразу привязывают ваш ноутбук и вас вместе с ним к розетке. Проблемы могут быть разные: аккумулятор не заряжается или быстро разряжается, батарея не обнаруживается на ноутбуке и так далее. В случае серьёзных проблем придётся обращаться в сервисный центр, но мелкие неисправности можно устранить самостоятельно. Для этого нужно представлять себе устройство аккумуляторной батареи ноутбука, в том числе, распиновку разъёма. Об этом мы сегодня и поговорим.

Как рассчитать нужную мощность pdu?

На первый взгляд, тут все достаточно просто: мощность PDU подбирается в соответствии с мощностью стойки, но есть нюансы. Допустим, вам нужна стойка 10 кВт. Производители PDU предлагают модели на 3, 7, 11, 22 кВт. Выбираете 11 кВт, и, к сожалению, вы будете не правы. Выбрать нам придется 22 кВт. Зачем же нам такой большой запас. Сейчас все объясню.

Во-первых, производители часто указывают мощность PDU в киловаттах, а не в киловольт-амперах, что более правильно, но не очевидно для обывателя.Иногда производители сами вносят дополнительную путаницу:

Вот тут сначала говорится про 11 кВт,

А в подробном описании речь уже о 11000 VA:

Если вы имеете дело с чайниками и подобными потребителями, то разницы между кВт и кВА не будет. Стойка на 10 кВт с чайниками будет потреблять 10 кВА. А вот если у нас ИТ-оборудование, то там появляется коэффициент (cos φ): чем новее оборудование, тем ближе этот коэффициент к единице.

Pполн.= Pакт./Cos(φ)10/0.93=10.7 кВА

Ну и вы зададите резонный вопрос, 10,7 – это же меньше 11. Зачем нам ПДУ на 22 кВт? Есть второй момент: уровень электропотребления у оборудования будет меняться в зависимости от времени суток, дня недели. При распределении питания нужно учитывать этот момент и закладывать ~10% на колебания и скачки, чтобы в момент повышения потребления PDU не ушли в перегруз и не оставили без питания оборудование.

График потребления стойки 10 кВт за 4 дня.

Получается, что к имеющимся у нас 10,7 кВт мы должны прибавить еще 10%, и в итоге ПДУ под 11 кВт нам уже не подходит.

Фрагмент таблицы мощности конкретных моделей PDU по версии DataLine. С учетом перевода из кВа в кВт и запаса на скачки в течение суток.

Купленная батарея не функционирует

Причина может крыться в несовместимости купленной батареи с контроллером зарядки. Аккумуляторы могут быть одного размера, однако отличаются другими характеристиками. Попробуйте сбросить настройки биос. Если это не поможет, сравните маркировки старой и новой батарей – они не должны отличаться.

Таким образом, не стоит паниковать при первых сбоях работы аккумулятора. И тем более, не стоит сразу же искать деньги на новую батарею, стоит она, кстати, немало. Попробуйте воспользоваться нашими рекомендациями и выполните описанные действия. Попробуйте провести диагностику и восстановить работоспособность аккумулятора специальными утилитами или путем сброса настроек системы. Проверьте различные варианты и проанализируйте причины поломки. Возможно, все не так страшно. Если вы не пренебрегаете правилами эксплуатации устройства, батарея прослужит длительный срок. Кстати, аккумуляторы довольно редко так резко выходят из строя, чаще проблемы возникают в программном обеспечении или причиной служит блок питания/разъем. Попробуйте все методы, и лишь затем меняйте батарею на новую.

Обратите внимание! При покупке аккумулятора лучше брать с собой старую батарею или же ноутбук, так больше вероятность, что вам предложат именно тот элемент, который необходим.

Распиновка батареи ноутбука Dell

Компания Dell снабжает свои ноутбуками аккумуляторами, срок годности которых сопоставим с жизнью самого лэптопа. Но случилось, по ряду причин батарею нужно менять или восстанавливать. При выборе нового аккумулятора нужно знать:

марку и модель компьютера;
величину входного тока 220 Россия или 110 США;
напряжение, равное заменяемой батарее;
выходная мощность должна полностью соответствовать «родной» или быть немного выше;
выходной ток должен быть большим или равным оригинальному устройству;
Штекер должен полностью повторять форму и размер снятого, иначе не будет заряжать.

Для замены батареи, производитель предлагает покупать собственные изделия. Они лучше защищены, не подвержены возгоранию.

Основные проблемы

Важно понимать, что ни одна батарея от лэптопа не подходит для зарядки «автономным» образом. При включенном состоянии она взаимодействует с операционной системой техники, которая обрабатывает данные о ее состоянии и даже регулирует процесс восстановления уровня заряда

Такие особенности помогают правильно и полноценно расходовать ресурс источника питания без преждевременного износа. Кроме того, это позволяет производителям защитить устройство от установки нештатных комплектующих, которые не обладают требуемыми спецификациями и не совместимы с конкретной моделью лэптопа.

Для бесперебойного электроснабжения, зарядки и передачи соответствующей информации в АКБ ноутбуков используются шины, состоящие из множества контактов. Принцип их работы построен на разных алгоритмах.

К колодке прикрепляют контроллер, который всегда сохраняет нужные параметры тока для зарядки. Если подключение выполнено неправильно, есть вероятность срабатывания предохранителя. Заменить его невозможно.

К дополнительным проблемам относят наличие логических ключей, которые разделяют детали литиевого аккумулятора. Если практиковать прямое подключение, устройства могут заблокировать подачу тока и запустить аварийный режим.

Воспламенение батареи на литиевой основе нельзя устранить с помощью привычных средств. Горение происходит без доступа воздуха, т.к. при прогрессировании химических процессов выделяется кислород, поддерживающий горение.

Если жидкость окажется на литиевых пластинах, это спровоцирует выделение водорода, который создает взрывоопасный газ при контакте с кислородом. Поэтому перед тем как начать самостоятельную зарядку сторонними методами, нужно позаботиться об углекислотном или порошковом огнетушителе.

Распиновка батареи ноутбука HP

Распиновка аккумуляторной батареи ноутбука НР состоит из 6 контактов.

1 – VCC, иногда подключенный переключатель

2 – термистор, NTC, 10KOhm, подключается к GND

3 – часы и данные

4 – данные, обмен данными 8 бит

5 – переключатель, выключается и включается при подключении к GND

6 – GND, земля

Зная распиновку НР MU06, можно подобрать совместимую батарею ноутбука именно для этой материнской платы. Если батарея не заряжается, ее можно разобрать, проверить контакты, и по замерам найти проблемный узел Без распиновка невозможно совместить все контакты батареи ноутбука с операционной системой.

Как выполнить сброс контролера ноутбука

Самый простой способ – отнести ноутбук в проверенный сервисный центр. Там есть все необходимое оборудование и опытные специалисты, которые выполнят все быстро и качественно. Но можно попытаться сделать это самостоятельно. Для этого понадобятся:

плата связи ПК с аккумуляторной батареей;
специальное программное обеспечение.

Плата связи на CP2112.

Плату можно изготовить самостоятельно, но проще купить (на южно-азиатских торговых интернет-площадках). В качестве программного обеспечения подойдет популярная программа Battery EEPROM works (Be2Works). Программа платная, недешевая, но для многих случаев хватит и демо-версии.

Сначала надо разобраться с распиновкой батареи. Понадобятся выводы GND (0 V, общий провод) и последовательная шина – выводы SDA и SCL. Найти распиновку можно в интернете, задав в качестве критерия поиска производителя АКБ.

Распиновка АКБ ASUS.

Если поиск остался без результата, можно попытаться найти общий провод. Выводы SDA (Data) и SCL (Clock) находятся тестером – сопротивление между каждым из них и шиной GND составляет 600-900 Ом. Какой из них вывод данных (SDA), а какой тактовый (SCL) – придется выяснять экспериментально по наличию связи ПК с батареей – если коннект не произошел, выводы надо поменять местами.

Надо учесть, что у многих контроллеров имеется управляемый предохранитель, который пережигается от программной команды в определенных случаях. Надо проверить его состояние. Если не повезло, и он перегорел, его надо замкнуть – хотя бы капелькой припоя.

Проверка состояния предохранителя.

Потом надо подключить плату к порту USB компьютера и запустить программу. Если все в порядке – на плате загорится светодиод. Дальше надо подключить соответствующие выводы платы к контактам GND, CLK и DATA батареи. Следующий шаг – включение контроллера, для этого надо на пару секунд подать напряжение на его плюсовой вход от внешнего источника.

Скриншот программы со считанным дампом памяти EEPROM.

Далее можно нажать кнопку “Считать» (выделено красной рамкой), если угадать с выходами SDA и SCL, то можно получить доступ к прошивке.

Информация о состоянии батареи.

По нажатию кнопки с литерой “i” можно получить информацию о состоянии батареи. В данном случае она заблокирована, о чем говорят флаги ошибки.

Скриншот окна калибровки.

Далее надо нажать кнопку «Калибровка» и внести данные о батарее – фактическую емкость и т.п. Далее данные надо записать в память, нажав кнопку ОК (зеленую галочку).

Кнопка разблокировки.

Чтобы устранить ошибку, надо нажать кнопку разблокировки. После этого флаги ошибки сбросятся.

Кнопка запуска трекинга импеданса.

Завершает процедуру запуск трекинга импеданса. Если у контроллера пароль доступа был стандартный – действия должны увенчаться успехом. Если нет – на этом возможности демо-версии исчерпаны, и доступно два дальнейших варианта:

купить полную версию программы;
нести аккумуляторную батарею в сервисный центр.

Обычно второе дешевле.

Что делать если ноутбук работает только подключенным к розетке?

Если устройство работает только от сети, то это не повод отправлять батарею на покой. Первым делом нужно проверить, как сама операционная система оценивает работу АКБ.

Для того, чтобы определить состояние работы аккумулятора, необходимо навестись курсором мыши в правый нижний угол экрана, в системный трей, на значок батареи. Если вы видите надпись «подключено, заряжается«, значит, всё функционирует нормально. Если такая надпись отсутствует и появляется что-то по типу «рекомендуется заменить батарею«, то можно попробовать один из следующих способов:

Сброс настроек БИОС

Отключите блок питания от ноутбука.
Вытащите аккумулятор (выше описано как это сделать).
Нажмите и удерживайте несколько секунд кнопку выключения устройства.
Подключите лэптоп к электросети.
Включите ноутбук и зайдите в БИОС с помощью соответствующей комбинации клавиш. У Asus это клавиши F2, Delete. У HP — F1, F2. У Acer — Ctrl+Alt+Esc. Lenovo — F2, F12, Delete.
Восстановите настройки по умолчанию с помощью пункта Restore Default.
С помощью клавиши F10 сохраните примененные настройки и выйдите из БИОС.
Выключите ноутбук.
Отключите блок питания.
Установите батарею на место.
Вставить в гнездо штекер зарядки.
Включить устройство обычным образом.

Проверка кабеля

Работа устройства только от сети — еще не показатель вышедшей из строя батареи. Случается так, что неисправен сам кабель, идущий от блока питания к розетке. Для того, чтобы его проверить, необходимо вынуть АКБ из ноутбука и подключить от сети. Если устройство не работает — проблема в кабеле, и замена батареи не обязательна.

Батарея подключена, не заряжается (или Зарядка не выполняется в Windows 10)

Пожалуй, самый распространенный вариант проблемы — в статусе в области уведомлений Windows вы видите сообщение о заряде батареи, а в скобках — «подключена, не заряжается». В Windows 10 сообщение имеет вид «Зарядка не выполняется». Обычно это говорит о программных проблемах с ноутбуком, но не всегда.

Перегрев аккумулятора

Приведенное выше «не всегда» относится к перегреву батареи (или неисправному датчику на ней) — при перегреве система прекращает зарядку, так как это может навредить аккумулятору ноутбука.

Если только что включенный из выключенного состояния или гибернации ноутбук (к которому во время этого не было подключено зарядное устройство) заряжается нормально, а через какое-то время вы видите сообщение о том, что батарея не заряжается, причина может быть именно в перегреве батареи.

Не заряжается батарея на новом ноутбуке (подойдет как первый метод и для других сценариев)

Если вы приобрели новый ноутбук с предустановленной лицензионной системой и сразу обнаружили, что он не заряжается, это может быть как браком (хотя вероятность и не велика), так и неверной инициализацией батареи. Попробуйте выполнить следующие действия:

Выключите ноутбук.
Отключите «зарядку» от ноутбука.
Если батарея съемная — отключите её.
Нажмите и удерживайте кнопку включения на ноутбуке в течение 15-20 секунд.
Если батарея снималась, установите её на место.
Подключите блок питания ноутбука.
Включите ноутбук.

Помогают описанные действия не часто, но они безопасны, выполнить их легко и, если проблема будет решена сразу, будет сэкономлено много времени.

Примечание: существуют еще две вариации этого же способа

Только в случае съемной батареи — отключить зарядку, снять батарею, держать нажатой кнопку питания в течение 60 секунд. Подключить сначала батарею, затем — зарядное устройство и не включать ноутбук в течение 15 минут. Включить после этого.
Ноутбук включен, отключается зарядка, батарея не снимается, нажимается и удерживается кнопка питания до полного выключения со щелчком (иногда может отсутствовать) + еще около 60 секунд, подключение зарядки, подождать 15 минут, включение ноутбука.

Сброс и обновление БИОС (UEFI)

Очень часто те или иные проблемы с управлением питанием ноутбука, в том числе и с его зарядкой, присутствуют в ранних версиях БИОС от производителя, но по мере проявления таких проблем у пользователей, бывают устранены в обновлениях БИОС.

Прежде чем выполнять обновление, попробуйте просто сбросить БИОС на заводские настройки, обычно для этого используются пункты «Load Defaults» (загрузить настройки по умолчанию) или «Load Optimized Bios Defaults» (загрузить оптимизированные настройки по умолчанию), на первой странице настроек БИОС (см. Как зайти в БИОС или UEFI в Windows 10, Как сбросить БИОС).

Следующий шаг — найти загрузки на официальном сайте производителя вашего ноутбука, в разделе «Поддержка», скачать и установить обновленную версию БИОС при её наличии, именно для вашей модели ноутбука

Важно: внимательно читайте официальные инструкции по обновлению БИОС от производителя (они обычно есть в загружаемом файле обновления в виде текстового или другого файла документа)

Драйверы ACPI и чипсета

В части проблем с драйверами батареи, управления электропитанием и чипсета возможны несколько вариантов.

Первый способ может сработать, если зарядка работала еще вчера, а сегодня, без установки «больших обновлений» Windows 10 или переустановки Windows любых версий ноутбук перестал заряжаться:

Зайдите в диспетчер устройств (в Windows 10 и 8 это можно сделать через меню правого клика мышью по кнопке «Пуск», в Windows 7 можно нажать клавиши Win+R и ввести devmgmt.msc).
В разделе «Батареи» найдите «Батарея с ACPI-совместимым управлением Майкрософт» (или похожее по названию устройство). Если батарея отсутствует в диспетчере устройств, это может говорить о ее неисправности или отсутствии контакта.
Нажмите по ней правой кнопкой мыши и выберите пункт «Удалить».
Подтвердите удаление.
Перезагрузите ноутбук (используйте именно пункт «Перезагрузка», а не «Завершение работы» и последующее включение).

В тех случаях, когда проблема с зарядкой появилась после переустановки Windows или обновлений системы, причиной могут стать отсутствующие оригинальные драйверы чипсета и управления электропитанием от производителя ноутбука. Причем в диспетчере устройств это может выглядеть так, как если бы все драйверы были установлены, а обновления для них отсутствуют.

Ремонт аккумулятора ноутбука Hp своими руками

Батареи для ноутбука состоят из литиевых элементов, которые называются ячейками 18650. Они не вечны и имеют срок службы около 2 лет. Если ноутбук заряжен полностью, но зарядка не длится даже полчаса — это означает, что ячейки внутри батареи мертвы.

Имея в запасе старый аккумулятор для ноутбука, некоторые провода и инструменты, такие как резак для проволоки и изоленту, можно начать восстановление аккумулятора ноутбука самостоятельно:

Открыть старую батарею и вынуть 6 ячеек, которые находятся в параллельном соединении 2 х 2.
Проверить напряжение мультиметром своей родной батареи. Как правило, напряжение менее 3,6 вольта у аккумуляторов, говорит о том, что они нуждаются в срочной замене.
Используя один провод, подключите все ячейки в последовательном соединении. Схема должна обеспечить около 12 вольт.
Открыть оригинальный блок, удалить неисправные ячейки и, сохраняя схему, заменить их рабочими ячейками.
Собирать цепь на родной батареи. Аккумуляторный блок также будет иметь 4 провода — 1 отрицательный и 3 положительные (один присоединяется к концу и два между батарейным блоком).
Проверить мультиметром цепь перед закрытием блока.
Закройте корпус батареи, вставьте в ПК и начните зарядку.

Умные советы по ремонту аккумуляторов

Основываясь на опыте ремонта батарей, пользователи делятся своими советами:

Некоторые батареи для ноутбуков требуют постоянного источника питания для защиты важных данных в памяти устройства.
При замене ячеек в этих типах батарей необходимо обеспечить вторичное напряжение, подключив резистор на 100 Ом для удаления старых данных. Только при установке новых ячеек пользователь может удалить резистор, после чего начать ремонт батареи ноутбука своими руками.
При замене ячеек можно применять только аккумуляторные батареи того же самого заряда (разница в пределах 10 %). Нельзя использовать ячейки с разной химической основой, возрастом или способностью (т. е. не используйте никелевые клетки, если они используют литиевые клетки). Вставляйте литиевые элементы с правильной полярностью, так как они чувствительны к обратной полярности.
При зарядке-разрядке или ремонте батареи из литиевых элементов нужно использовать схему защиты.
Медные шунты могут образовываться внутри ячеек, что может привести к частичному или полному электрическому короткому замыканию. При подзарядке такая ячейка может стать нестабильной, вызывая чрезмерное нагревание или проявлять другие аномалии, вплоть до взрыва.
