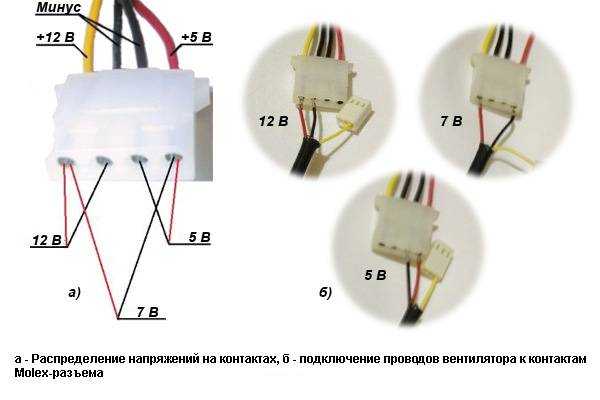

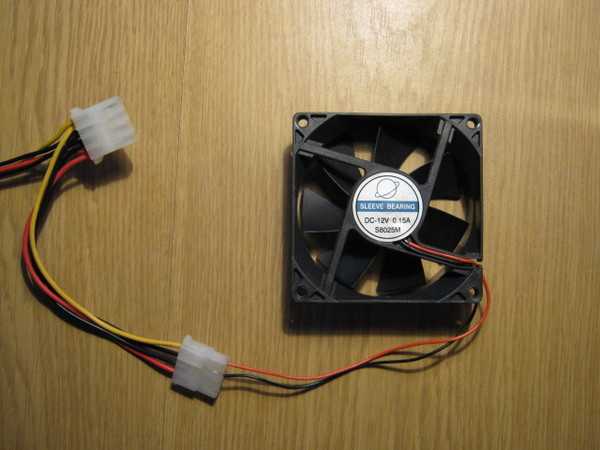

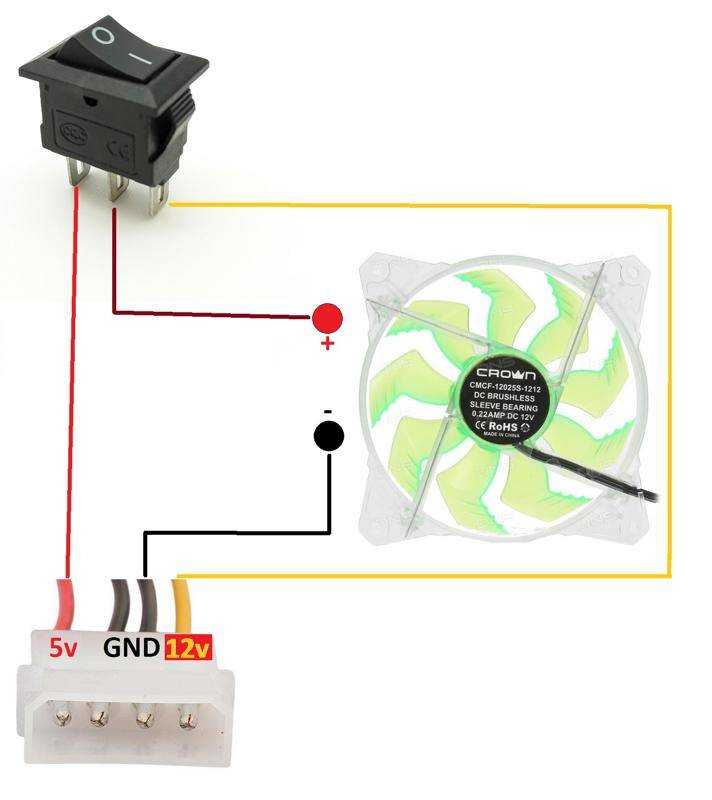

Как подключить корпусный вентилятор к блоку питания

Сколько нужно вентиляторов и как их установить

Современная модель корпусостроения предполагает создание своеобразной аэродинамической трубы: холодный воздух поступает спереди, а горячий — выбрасывается через заднюю и верхнюю стенки. Корпуса с вентиляторами на боковой стенке и на дне из продажи почти исчезли. Чаще всего производители стараются создать в корпусе избыточное давление (ставят больше вентиляторов на вдув), и это не просто так. Во-первых, горячий воздух будет удалятся эффективнее, во-вторых, в корпусе будет оставаться меньше пыли.

Одного вентилятора вполне хватит, чтобы охладить системник офисного уровня без видеокарты с каким-нибудь селероном, пентиумом, семпроном или A10, где TDP процессора находится в районе 50 Вт. Автор предпочитает установку вентилятора на вдув, так как с выбросом горячего воздуха поможет кулер на процессоре, особенно если он башенного типа.

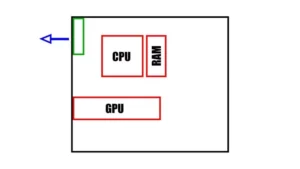

Расположение вентилятора показано схематично и зависит от типа корпуса и расположения в нём комплектующих.

Два корпусных вентилятора (один спереди, один сзади) вполне справятся с комбинацией типа Ryzen 3 (Core i3) + GTX 1650 (RX 550).

Три вентилятора (два спереди, один сзади) — заявка на средний уровень: Ryzen 5 (Core i5) + 2060 (RX 5500XT).

Четыре вертушки обеспечат нормальную работу для Ryzen 7 (Core i7) + 2070 (RX 5600XT).

Все меняется, когда в корпус приходит Ее Величество Игровая Видеокарта — главный отопитель любого игрового ПК. Чтобы удержать в узде тепловыделение HEDT-систем, кроме просторного корпуса нужно пять-шесть вентиляторов: два-три лицевых на вдув, один задний и два верхних на выдув. Или кастомная СВО.

Распиновка разъёмов подключения

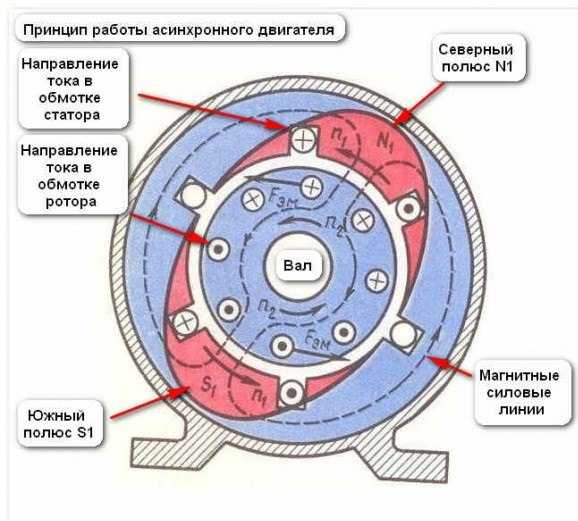

Несмотря на то, что внешне вентиляторы выглядят примерно одинаково (электродвигатель с крыльчаткой, закрепленные на каркасе), существуют разные схемы их подключения к цепям питания и различия в распиновке разъемов питания кулера. Связано это с их разным внутренним устройством.

2 pin

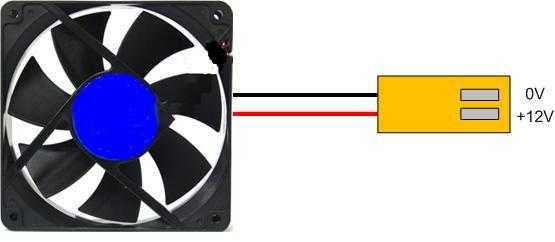

Самые простые вентиляторы имеют разъем всего из двух контактов. На них подается питание +12 вольт на красный провод, и 0 вольт на черный. Обратной связи такие вентиляторы не имеют и их частоту вращения (а также исправность) определить невозможно.

3 pin

Наиболее распространенный тип вентилятора с терминалом на 3 pin. Здесь к выводам питания добавился еще один контакт от датчика Холла, установленного на корпусе электродвигателя. За один оборот ротора он формирует два импульса. По частоте появления импульсов компьютер отслеживает обороты кулера и мониторит его исправность. При возникновении нештатной ситуации генерируется сигнал тревоги. Посмотреть обороты в режиме реального времени можно с помощью специальных утилит. Например, Everest.

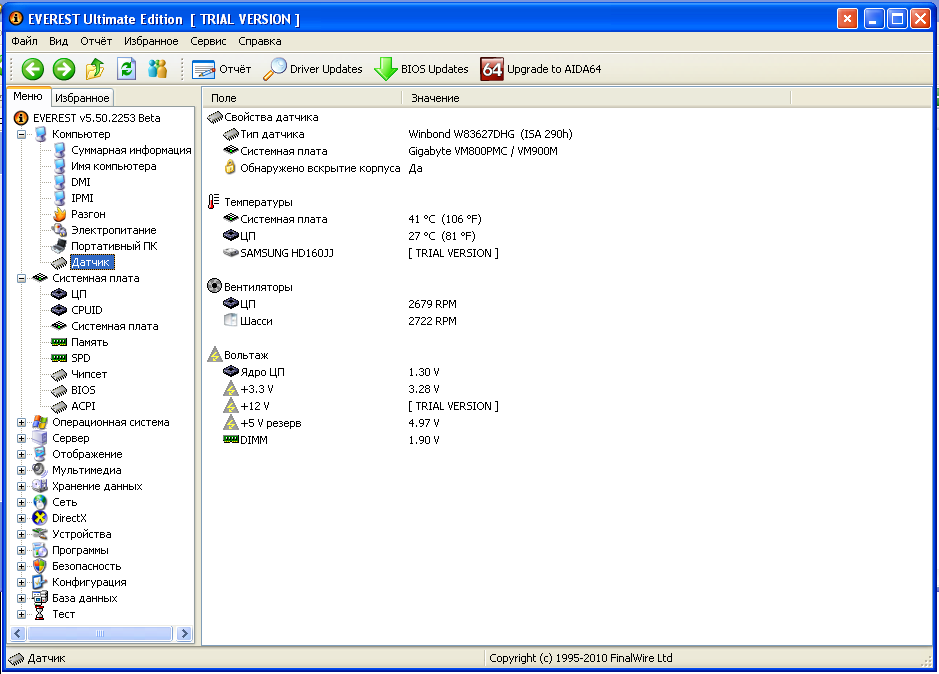

Скриншот окна утилиты Everest со значениями частоты вращения двух вентиляторов.

К сожалению, единого стандарта цветовой маркировки выводов нет. Большинство производителей придерживаются двух типов обозначений. Они приведены в таблице.

Назначение провода	Цвет изоляции
Вариант 1	Вариант 2
0 вольт (общий провод)	Черный	Черный
+12 вольт	Красный	Желтый
RPM (частота вращения)	Желтый	Зеленый

Два варианта цветовой маркировки трехвыводных терминалов.

Нулевой провод в черной изоляции всегда расположен с краю, поэтому проблем с идентификацией выводов обычно не бывает, подключение кулера к блоку питания производится корректно.

4 pin

Цветовая маркировка 4 проводных разъемов.

Более продвинутые кулеры имеют дополнительный вход PWM (ШИМ)

На него подаются импульсы стабильной частоты, но изменяемой скважности. В зависимости от ширины импульса изменяется среднее напряжение и средний ток через электродвигатель. Так регулируются обороты крыльчатки

Это позволяет создавать системы автоматического управления частотой вращения. При отсутствии необходимости обороты можно уменьшать, снижая шум и расход электроэнергии. При росте температуры в охлаждаемой области частота вращения автоматически увеличивается, повышая эффективность охлаждения

Так регулируются обороты крыльчатки. Это позволяет создавать системы автоматического управления частотой вращения. При отсутствии необходимости обороты можно уменьшать, снижая шум и расход электроэнергии. При росте температуры в охлаждаемой области частота вращения автоматически увеличивается, повышая эффективность охлаждения.

Здесь также наиболее распространены два варианта цветовой маркировки выводов. Цоколевка разъема при этом одинаковая.

Назначение входа/выхода	Цвет провода
Маркировка 1	Маркировка 2
0 вольт (земля, общий провод)	Черный	Черный
+12 вольт	Красный	Желтый
RPM (частота вращения)	Желтый	Зеленый
PWM (управление оборотами)	Синий	Синий

В обоих случаях первые три провода повторяют последовательность варианта с тремя контактами, а вход управления оборотами всегда выполнен проводником в синей изоляции.

3 Пиновый вентилятор в 4 пиновый разъем

Вход

• Темы без ответов
• Активные темы
• Поиск
• Пользователи
• Правила форума

3pin вентилятор в 4pin разьем

• Профиль
• Цитата

• Профиль
• Цитата

• Профиль
• Цитата

• Профиль
• Цитата

• Профиль
• Цитата

в биосе таскаю ползунок — обороты не меняет, на кулерах которые на 3х пинах — все меняется. для повер фана вобще нет возможности изменить обороты, только посмотреть его скорость и все.пс: и через родную программу тоже эфекта нет

• Профиль
• Цитата

• Профиль
• Цитата

Для этого разветвителя нужны PWM вентиляторы (4 pin), если воткнуть 3 pin будут вертеть на всю.

Отправлено спустя 9 минут 10 секунд: А по теме если вентиляторов не больше 3х и ток до 0.12А у каждого то можно их на 1 разьем подцепить в паралель, только таходатчик от одного, в мануале на CPU разьеме значится до 1А ток думаю CHA выдержит 0.5 без последствий.

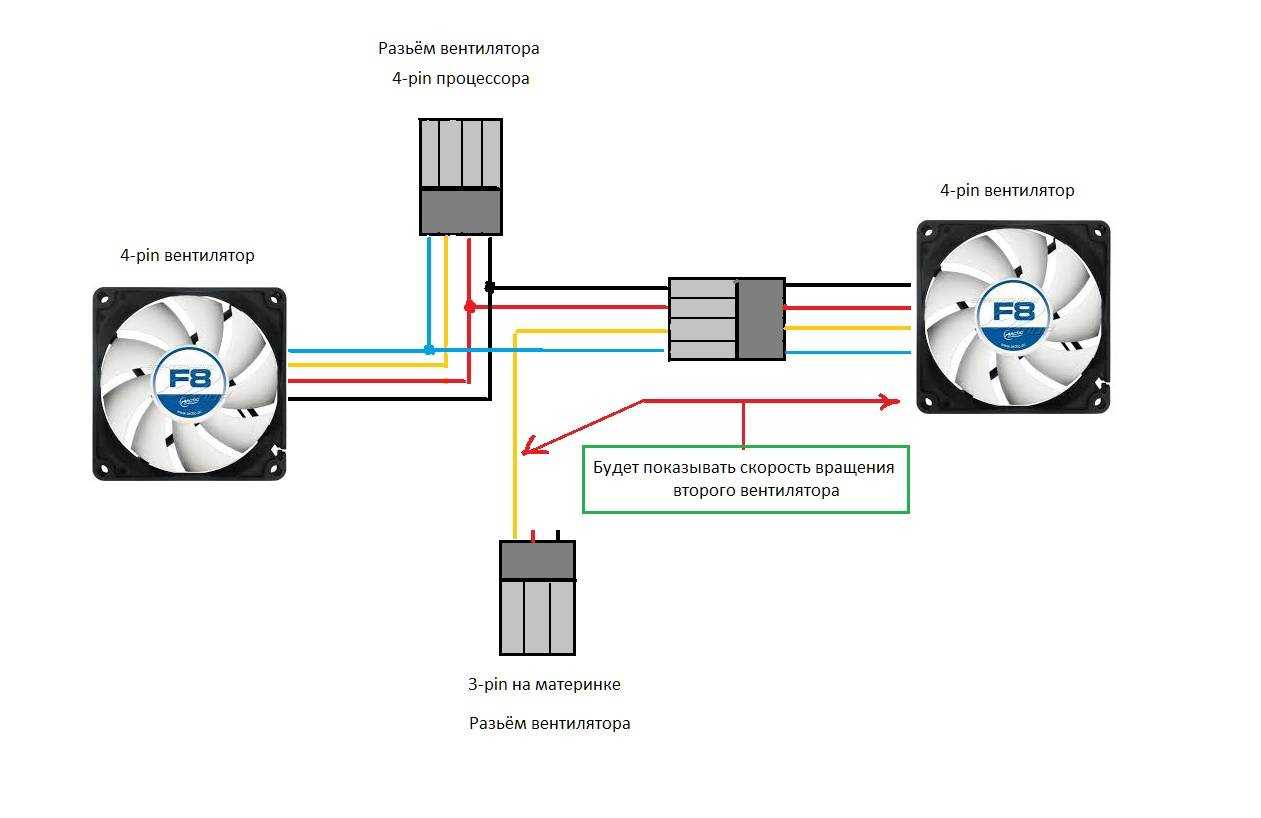

Вот так вот на 2 вентиля кпримеру спойлер

• Профиль
• Цитата

• Профиль
• Цитата

• Профиль
• Цитата

• Профиль
• Цитата

• Профиль
• Цитата

• Профиль
• Цитата

• Профиль
• Цитата

• Профиль
• Цитата

• Профиль
• Цитата

• Профиль
• Цитата

• Профиль
• Цитата

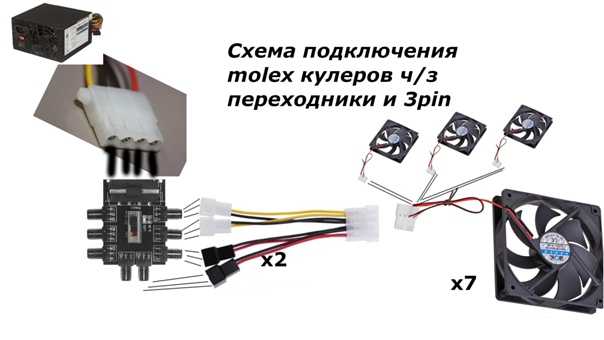

Доброго времени суток. Есть 5 х 140 мм корпусных вентиляторов 3pin. На мат. плате только 1н 4 pin, который регулируется. Остальные подключены к бп через молекс+ комплектный low-noise кабель. (макс об 1400, а с кабелем 1000 об) Есть желание уменьшить обороны сильнее. Нужен fan hub(разветвитель) который можно подключить к 4 pin на мат. плате и запитать от молекс. Или каким то иным способом. Нужен готовым продукт или человек к которому можно обратиться.

Отправлено спустя 40 секунд: Места под реобас нету

Принцип работы однофазного электродвигателя 220 В.

В статоре однофазного электродвигателя 220 В вырабатывается магнитное поле. Именно оно является импульсом, который приводит в работу ротор. Чтобы представить, как функционирует электродвигатель, стоит смоделировать следующую ситуацию.

Например, в пусковой обмотке напряжения нет. Образование магнитного поля можно запустить, подключив основную обмотку к сети. Его работа основывается на пульсировании, при этом пространство остаётся в состоянии покоя. Магнитное поле разделяется на две части, каждая из которых вращается в стороны, противоположные друг другу, при одинаковой частоте. При задании ротору начального вращения двигатель со временем будет его наращивать. При этом частота элемента и самого магнитного поля различается. Разницу показателей определяют как скольжение.

Из магнитных потоков возникает движущая сила. Это закон электромагнитной индукции. Движущая сила формирует два типа тока. Один из них обратный, второй – прямой. Частота вращения ротора прямо пропорциональна показателю скольжения. По закону Ампера, магнитное поле при взаимодействии с обратным током создаёт вращение.

Что необходимо знать о воздушном потоке и давлении в корпусе?

Как правило, цель размещения вентилятора в корпусе компьютера состоит в том, чтобы проложить путь потока воздуха от правой/передней части корпуса к верхней левой/задней части. Этот канал должен пропускать холодный воздух через процессор, графический процессор и другие термочувствительные компоненты и выпускаться сзади или сверху.

На этом пути воздух нагревается по мере его движения и создается цикл в котором холодный воздух поступает внутрь, а горячий выходит наружу. Еще одним важным понятием является давление в корпусе. Он создает положительное или отрицательное давление за счет количества вентиляторов, которые нагнетают холодный воздух вместо выпуска теплого.

Если оно идеально сбалансировано, то считается нейтральным давлением.

Положительное давление в корпусе — это регулятор с помощью которого вентилятор выталкивает воздух из корпуса больше, чем наружный воздух.

Отрицательное давление создается, когда количество воздуходувных вентиляторов больше, чем количество всасывающих вентиляторов.

Нейтральное давление — это состояние, при котором объем впуска и выпуска равен. Корпус ПК не герметичен, а количество и мощность вентиляторов могут варьироваться. Есть как сторонники положительного, так и отрицательного давления, но у обоих есть преимущества.

При правильных настройках к компонентам всегда можно подавать свежий и холодный воздух (есть также преимущество удаления пыли с компьютера). Отрицательная конфигурация позволяет быстро отводить нагретый воздух и не задерживать его. Обе схемы давления позволяют успешно создавать воздушные каналы и охлаждать компоненты.

Поэтому многие пользователи считают, что эффективно сбалансировать приточный и вытяжной вентиляторы и обращать внимание на направление воздушного потока. Какой бы выбор вы ни сделали, разумно убедиться, что вентилятор питания подает холодный воздух как можно прямее в графический процессор и центральный процессор

Однако, если у вас есть вентиляционное отверстие внизу корпуса, нижний впускной вентилятор также является хорошим вариантом.

Распиновка 4-Pin кулера

Четырехконтактные компьютерные вентиляторы пришли на замену 3-Pin кулерам, соответственно, в них был добавлен четвертый провод для дополнительного управления, о котором мы поговорим ниже. На текущий момент времени такие устройства являются самыми распространенными и на материнских платах все чаще устанавливаются разъемы именно для подключения 4-Pin кулера. Давайте разберем распиновку рассматриваемого электрического элемента детально.

Электрическая схема 4-Pin кулера

Как полагается подобному устройству, рассматриваемый вентилятор имеет электрическую схему. Один из распространенных вариантов представлен на изображении ниже. Такая иллюстрация может понадобиться при перепайке или переработке метода соединения и пригодится людям, разбирающимся в строении электроники. Кроме этого надписями на картинке отмечены все четыре провода, поэтому проблем с чтением схемы возникнуть не должно.

Распиновка контактов

Если вы уже ознакомились с другой нашей статьей по теме цоколевки 3-Pin компьютерного кулера, то можете знать, что черным цветом обозначается земля, то есть нулевой контакт, желтый и зеленый имеют напряжение 12 и 7 Вольт

Синий контакт является управляющим и отвечает за регулировку оборотов лопастей. Он же называется PWM-контакт, либо ШИМ (широтная импульсная модуляция). ШИМ — метод управления питанием нагрузки, который осуществляется путем подачи импульсов разной ширины. Без применения PWM вентилятор будет вращаться постоянно на максимальной мощности — 12 Вольт. Если же программой изменяется скорость вращения, в дело вступает сама модуляция. На управляющий контакт подаются импульсы с большой частотой, которая при этом не меняется, изменяется лишь время нахождения вентилятора в импульсной обмотке. Поэтому в спецификации оборудования пишется диапазон его скорости вращения. Нижнее значение чаще всего привязывается к минимальной частоте импульсов, то есть, при их отсутствии лопасти могут крутиться еще медленнее, если это предусмотрено системой, где он функционирует.

Что касается управлением скоростью вращения через рассматриваемую модуляцию, то здесь существует два варианта. Первый происходит с помощью мультиконтроллера, расположенного на материнской плате. Он считывает данные с термодатчика (если мы рассматриваем процессорный кулер), а затем определяет оптимальный режим работы вентилятора. Вы можете настроить этот режим вручную через BIOS.

Второй способ — перехват контроллера программным обеспечением, а это будет софт от производителя системной платы, либо специальное ПО, например SpeedFan.

ШИМ-контакт на материнской плате может управлять скоростью вращения даже 2 или 3-Pin кулеров, только они нуждаются в доработке. Знающие пользователи возьмут за пример электрическую схему и без особых финансовых затрат доделают необходимое, чтобы обеспечить передачу импульсов через данный контакт.

Подключение 4-Pin кулера к материнской плате

Не всегда имеется материнская плата с четырьмя контактами под PWR_FAN, поэтому обладателям 4-Pin вентиляторов придется остаться без функции регулировки оборотов, поскольку четвертого PWM-контакта просто нет, вследствие чего импульсам некуда поступать. Подключается такой кулер достаточно просто, нужно лишь найти штыри на системной плате.

Что касается самой установки или демонтажа кулера, то этим темам посвящен отдельный материал на нашем сайте. Рекомендуем ознакомиться с ними, если вы собрались разбирать компьютер.

Подробнее: Установка и снятие процессорного кулера

Мы не стали углубляться в работу управляющего контакта, поскольку это будет бессмысленная информация для обычного пользователя

Мы лишь обозначили его важность в общей схеме, а также провели детальную распиновку всех остальных проводов

Мы рады, что смогли помочь Вам в решении проблемы.

Распиновка вентиляторов: зачем компьютерному вентилятору четвёртый провод

В компьютерном блоке распиновка вентиляторов охлаждения бывает в основном двух типов — 3 проводные и 4 проводные. Чем вызвана необходимость изменения конструкции разъемов, в чем заключается их практическая особенность? Если это относится к технической стороне конструкции, тогда в чем разница между вентиляторами с 3 и 4 контактами? В этой статье мы попробуем ответить на такой вопрос.

Распиновка вентиляторов: основные их отличия

Если предоставить краткую техническую характеристику этим устройствам охлаждения, то вентиляторы PWM поставляются с 4-контактными разъемами. Они имеют полностью автоматическое управление скоростью вращения крыльчатки через 4-контактные разъемы PWM на материнской плате.

Обратите внимание, что 4-контактные вентиляторы также могут быть подключены к 3-контактным электроразъемам на вашей системной плате. При подключении к 3-контактным коннекторам, кулер будет работать на полной скорости (если системная плата не поддерживает управление скоростью на основе напряжения)

Вентиляторы с распиновкой 4 pin в основном применяются в более современных системных платах. К тому, же они показали высокую эффективность при использовании их для принудительного охлаждения центрального процессора компьютера, в то время традиционные могут иметь только три коннектора. Понять для чего это нужно, по моему элементарно.

Вентиляторы имеющие распиновку под четыре ножки считаются более эффективными, так как способны контролировать скоростной режим вращения рабочего колеса вентилятора. Для этого кулеры используют широтно-импульсную модуляцию, тем самым гарантирую высокую производительность принудительного охлаждения ЦП.

Создается такой контроль за счет наличия 4-го добавочного провода, с помощью которого подается команда от микросхемы управления на вентилятор. Что касается вентиляторов с распиновкой разъема на три провода, то они также располагают сигнальным проводом. Однако скорость вращения крыльчатки обусловливается изменением напряжения на кабеле питания.

Варианты подключения кулеров с различной распиновкой

• Трех-контактный к четырех-контактному разъему. Выбор скорости вращения выполняется изменением выходного напряжения. Однако, не исключен такой вариант, что вентилятор будет работать беспрерывно. Это означает, что материнская плата не имеет возможности управлять им.
• Четырех-контактный к четырех-контактному разъему. Гарантируется безусловный скоростной контроль вращения, согласно задающих микросхемой данных.
• Четырех-контактный к трех-контактному разъему. Четырех-проводной вентилятор, соединенный с разъемом на три контакта может не включится. В этом случае придется переменить местами третий и четвертый провода, а провод с помощью которого регулируется обороты оставить свободным. Тем не менее, при такой схеме, контроль за скоростью вращения осуществить будет невозможно.

Какой вентилятор предпочтительней брать?

Несомненно лучшим вариантом будет кулер с четырех-проводным коннектором, так как он более эффективный и современный. Тем более если на материнской плате имеются 4-контактные разъемы.

Работа четырех-проводного вентилятора

Предыдущая запись Мосфет транзистор гигантского размера своими руками
Следующая запись Система охлаждения компьютера: как снизить температуру ПК

На что нужно обращать внимание при выборе корпусного вентилятора

• Размер корпусного вентилятора. Вы должны выбирать «вертушку» исходя из размера вашего корпуса, а точнее, судя по тому, какое место для него предназначено. Обычно стандартный размер (он же является диаметром вентилятора) для ПК равен 120 мм, что является всем привычной нормой. Однако существуют и более крупные и мелкие варианты. Так что дабы не купить вентилятор, который вам не подходит идеально в плане размера, лучше заранее ознакомьтесь с тем, какой именно будет соответствовать вашему корпусу.
• Скорость вращения вентилятора. Чем большее количество оборотов в минуту совершает вентилятор, тем лучше осуществляется охлаждение. Однако если вы гонитесь в первую очередь именно за тишиной, то большое количество оборотов могут вам не прийтись по вкусу, ведь чем их больше, тем больше шума.
• Уровень шума. Среднее значение работы вентилятора для корпуса составляет от 15 до 25 Дб. И если при 15 Дб вы практически не будете замечать его жужжания, то при 25-30 шум вертушки будет довольно ощутимым. Конечно, некоторые модели позволяют самостоятельно регулировать скорость вращения, а следовательно, и уровень шума, но об этом чуть позже.
• Воздушный поток. Если коротко, то данный показатель даёт нам понять, какой именно объём воздуха тот или иной вентилятор способен «перегонять» через себя за определённую единицу времени. Как правило, показатель воздушного потока измеряется в cfm — кубический фут в минуту. Так что и брать за основу единицы времени будем именно одну минуту. И да, здесь тоже всё просто — чем больше показатель cfm, тем кулер лучше.
• Тип подшипника. Всего различают 4 вида: подшипник скольжения (очень тихий, но крайне недолговечный); шарикоподшипник (очень долговечный, но шумный); гидродинамический (существенно улучшенная версия подшипника скольжения, которая идеальна в плане цены, уровня шума и долговечности); подшипник с магнитным центрированием (самый лучший подшипник из всех, но его цена неоправданно огромна).
• Тип подключения. Последний критерий, который стоит учитывать. На сегодняшний день существует три типа подключения, а именно 3-pin, 4-pin и Molex. Но в чём же их отличие друг от друга? В том, что 3-pin и 4-pin подключаются напрямую к материнской плате, в то время как Molex соединён непосредственно с блоком питания. Преимущество подключения через 3-pin заключается в том, что мы можем регулировать скорость работы нашего вентилятора за счёт изменения напряжения.4-pin в этом плане ещё лучше, ведь такие корпусные вентиляторы способны сами выстраивать нужную скорость работы, которая будет наиболее оптимальна для системы в конкретный момент. Благодаря такому типу подключения ваша вертушка будет работать максимально тихо, если вы не используете ПК для решения каких-либо сложных задач, что очень здорово. Ну и в конце концов — Molex. Этот тип подключения по праву считается самым простым во всех смыслах. Из-за того, что в таком случае вентилятор для корпуса подключается напрямую к блоку питания, он всегда будет работать на максимальной скорости. И да, с одной стороны, это хорошо, ведь в таком случае охлаждение будет на достойном уровне, но с другой стороны, уровень шума будет довольно высоким, и мы не сможем совершенно никак его отрегулировать.

Правильное размещение вентиляторов в ПК

Существует несколько способов монтажа вентиляторов в корпус.

Схема 1. Идеальное количество и расположение вентиляторов

Передний, задний, верхний, нижний вариант.

В этой конфигурации передний и нижний вентиляторы нагнетают воздух в корпус. В то время как верхний и задний вентиляторы выводят теплый воздух из системника. Это создает четкий путь потока между ключевыми компонентами компьютера. В то же время, направляя дополнительный холодный воздух прямо внутрь.

Это то же самое, что и обычная конфигурация спереди и сзади (см. ниже). Но скорость потока увеличивается за счет увеличения объема воздуха. В этом сценарии мы подаем холодный воздух непосредственно в графический процессор, направляя его вверх к процессору и вытяжному вентилятору.

Схема 2. Вентиляторы спереди, сзади и внизу ПК

Расположение вентиляторов спереди, сзади и с низу. Эта конфигурация расположения вентиляторов такая же, как и выше, но она имеет 1 задний вытяжной вентилятор. Это все еще очень мощная конфигурация. Но, как правило, менее эффективная.

Потому, что у нее отсутствует приток воздуха из верхней из части корпуса. Если вы рассматриваете эту конфигурацию и у вас есть несколько вентиляторов корпуса в нижней части вашего системника. Рассмотрите возможность перемещения в верхнюю часть корпуса одного или нескольких вентиляторов, чтобы увеличить охлаждающий эффект. Конечно, предполагается, что в корпусе есть вентиляционные отверстия, а вверху есть место, куда можно прикрепить вентилятор.

Схема 3. Вентиляторы спереди и сзади.

Расположение вентиляторов спереди и сзади. Это наиболее распространенная конфигурация охлаждения, так как большинство компьютерных корпусов сконфигурировано с несколькими вентиляторами и это работает очень хорошо.В этой конфигурации один или более вентиляторов откачивают воздух с передней панели корпуса и выдувают непосредственно на материнскую плату.

Воздух, потребляемый графическим процессором и видеокартой, затем закачивается в канал вытяжного вентилятора на задней панели, создавая поток вперед-назад.Однако имейте в виду, что этот вариант не будет хорошо работать, если передняя часть корпуса не может обеспечить достаточный поток воздуха для впускного вентилятора.

Схема 4. Вентиляторы спереди, сзади и сверху.

Расположение вентиляторов спереди, сзади и сверху. Такое расположение вентиляторов для подачи воздуха через корпус. Может быть менее эффективно. Чем предыдущие, так как нет тяги сверху корпуса.

Однако. Если у вас достаточно мощный фронтальный вентилятор и вентиляция передней части корпуса достаточна, то это все равно будет эффективным решением.

Схема 5. Вентиляторы сверху и снизу (дымоход).

Расположение вентиляторов сверху и снизу. Такую схему иногда называют — дымоход. По аналогии с печной трубой. Эта конфигурация не особенно распространена в наши дни, но является допустимым вариантом, если невозможно установить передний и задний вентиляторы.

В этой конфигурации вентилятор всасывает воздух из нижней части корпуса, проходит через материнскую плату и выпускает его из верхней части корпуса.

Схема 6. Только задний вентилятор.

Только задний вентилятор. Некоторые корпуса ПК, особенно очень дешевые, поставляются с одним вентилятором. И когда у них есть один вентилятор, он обычно устанавливается в задней вытяжке.

Это плохое решение и будет хорошо работать только для недорогих компонентов. Без источника холодного воздуха компоненты быстро нагреваются. При такой настройке движение воздуха минимально, поэтому, если сможете, установите еще один или два вентилятора в передней части корпуса для впуска.

Схема 7. Только передний вентилятор

Только передний вентилятор. Эта конфигурация также наименее эффективна и не подходит для охлаждения. При использовании фронтального вентилятора холодный воздух поступает в корпус и удаляет застоявшийся воздух без вытяжного вентилятора. Температура воздуха повышается и этот теплый воздух находится в подвешенном состоянии до тех пор, пока он естественным образом не выйдет из корпуса.

Если в наличии только два вентилятора, рекомендуется расположить их спереди назад.

Если имеется три вентилятора и выделенный GPU, рекомендуется, чтобы они располагались спереди, сзади и снизу корпуса.

Если используются дополнительные вентиляторы, учитывайте расположение компонентов, кабелей или конструкций, которые могут препятствовать воздушному потоку, и расположите вентиляторы соответствующим образом, чтобы воздух поступал из правого нижнего (переднего) отверстия в левую верхнюю (заднюю) секцию.

Шифры – это просто

CPU Fan, CPU Opt, Pump Fan

Далеко не каждая «мама» имеет весь набор вышеперечисленных интерфейсов. Но один из них имеет каждая. Это CPU Fan – разъем самого главного вентилятора в компьютере – процессорного.

Разъем CPU Fan на материнской плате всего один, но на многих материнках игрового сегмента встречаются комбинации CPU Fan + Pump Fan или CPU Fan + CPU Opt. Pump Fan и CPU Opt предназначены для вентилятора помпы водяного охлаждения, но могут использоваться и для дополнительной вертушки воздушного процессорного кулера.

CPU Fan, Pump Fan и CPU Opt обычно расположены недалеко от сокета (гнезда для установки процессора) и имеют 4 штырьковых контакта:

• 1-й контакт соответствует черному проводу вентилятора – это земля или минус источника питания.
• 2-й контакт соответствует желтому или красному проводу – это плюс источника питания 12 V. На некоторых моделях материнских плат на этот пин подается 5V.
• 3-й контакт соответствует зеленому или желтому проводу – это вывод тахометра, который измеряет скорость вращения вентилятора.
• На 4-й контакт, соответствующий синему проводу, приходит управляющий сигнал ШИМ-контроллера, который регулирует скорость вращения кулера в зависимости от нагрева процессора.

На некоторых старых материнских платах CPU Fan имеет 3 контакта:

• 1-й – земля или минус источника питания.
• 2-й – плюс источника питания 12 V/5 V.
• 3-й – датчик тахометра.

Скорость вращения кулера, подключенного к трехпиновому разъему, регулируется изменением питающего напряжения.

Современные процессорные кулеры, как правило, оборудованы 4-контактными штепселями, но отдельные бюджетные и старые модели имеют по 3 пина.

Если количество контактов на штепселе вентилятора больше или меньше, чем на разъеме CPU Fan, вы всё равно сможете установить его в компьютер. Для этого просто оставьте четвертый пин свободным, как показано на схеме ниже.

Подключение процессорного кулера к разъему CPU Fan строго обязательно, это контролирует программа аппаратной самодиагностики POST, которая выполняется при включении ПК. Если подсоединить кулер к другому разъему или не подключать совсем, компьютер не запустится.

Sys Fan

Разъемы Sys Fan, которых на материнской плате может быть от 0 до 4-5 штук, предназначены для подключения системы дополнительного обдува внутренних устройств, например, чипсета или жесткого диска.

Контактные группы Sys Fan имеют по 4, а иногда по 3 пина. Кстати, к одной из них можно подсоединить дополнительный вентилятор процессорного кулера, если нет более подходящего разъема.

Скорость вращения вертушек, подключенных к 3-контактным разъемам Sys Fan, как и в случае с 3-контактрыми CPU Fan, управляется изменением уровня напряжения питания. А в некоторых реализациях материнских плат не управляется никак.

Контактные группы Sys Fan зачастую, но не всегда размещаются в срединной части платы недалеко от чипсета. Их использование необязательно.

Cha Fan

Cha (Chassis) Fan предназначены для подключения корпусных вентиляторов. Распиновка их контактных групп идентична Sys Fan, то есть эти разъемы взаимозаменяемы – вертушку на корпусе вполне можно подключить к разъему для кулера чипсета и наоборот.

Условное отличие между Cha Fan и Sys Fan только в расположении – первые чаще размещают на краях материнской платы, обращенных к фронтальной стороне и «потолку» системного блока. А еще в том, что минимум 1 разъем Cha Fan есть на любой материнке.

Pwr Fan

Pwr Fan – относительно редкий разъем, предназначенный для вентилятора блока питания. Подобная реализация БП встречается нечасто, поэтому и надобности в таком подключении, как правило, нет. Впрочем, если блок питания вашего ПК имеет разъем Pwr Fan, а материнская плата не имеет, вы можете подключить его к любой свободной контактной группе Cha Fan.

Необязательные разъемы

AIO Pump – предназначен для подключения насоса водяного охлаждения. Совместим с любыми вентиляторами воздушных систем.

H-AMP Fan – высокоамперный разъем. Предназначен для вентиляторов с повышенным потреблением тока.

W-PUMP+ – контактная группа для устройств повышенной мощности, входящих в состав системы водяного охлаждения. Выдерживает ток до 3 A.

M.2 Fan – предназначен для охлаждения накопителей стандарта M.2.

ASST (Assist) Fan – для подключения добавочных вентиляторов, которыми комплектуются некоторые материнские платы игрового сегмента.

EXT Fan – 5-контактный разъем для подключения дополнительной платы-контроллера, предназначенной для управления работой нескольких корпусных или системных вентиляторов.

Принтер

Принтер предназначен для печати текстовой и графической информации на бумаге. Бывают матричные, струйные и лазерные принтеры, а по цвету печати — чёрно-белые (монохромные) и цветные.

Процесс печати называется вывод на печать, а получившийся документ — распечатка или твёрдая копия.

Матричные принтеры являются ветеранами печати, так как появились значительно раньше струйных и лазерных принтеров. Как все старые фильмы являются черно-белыми из-за технологий своего времени, так и матричные принтеры являются черно-белыми. Многие считают их устаревшими.

Матричный принтер

Однако матричные принтеры все еще активно используются для печати там, где применяется непрерывная подача бумаги (в рулонах), а именно, в банках, в бухгалтериях, в лабораториях, в библиотеках для печати на карточках и т.п.

Струйные принтеры могут быть цветными или черно-белыми. Они печатают на бумаге с помощью краски, которую берут из картриджей.

Струйный принтер

Недостаток струйных принтеров – дорогая печать, чернила с бумаги обычно смываются водой. Когда краска в картридже заканчивается, надо покупать новый картридж, либо отдавать старый на заправку.

Лазерные принтеры также бывают цветными и черно-белыми. Они печатают с помощью лазерного луча. Лазерный луч запекает на бумаге тонер, который попадает из картриджа на бумагу.

Лазерный принтер

Эти картриджи заправлены тонером (порошком). Лазерные принтеры имеют высокую скорость печати и не дорогой по себестоимости отпечатанный лист.

Подробнее: Что такое 3D-принтер?

Два места, где вы можете подключить корпусные вентиляторы

Как следует из заголовка, есть два разных места, куда вы можете подключить корпусные вентиляторы. Во-первых, это блок питания, который является самым простым решением. Тем не менее, он также имеет несколько недостатков. Второй вариант — подключить корпусные вентиляторы к материнской плате. Давайте рассмотрим оба варианта.

Подключите вентиляторы корпуса к блоку питания

Наиболее удобный способ подключения корпусных вентиляторов — подключить их к блоку питания. Для этого на вашей материнской плате должны быть разъемы Molex. Разъемы Molex имеют четыре контакта и могут использоваться для подачи питания на дополнительные периферийные устройства в вашей сборке.

Однако вам также понадобятся переходники с 3-контактного разъема на Molex для ваших вентиляторов. Вы подключите вентилятор к адаптеру, а затем подключите адаптер к разъемам Molex на блоке питания. Многие вентиляторы поставляются с этими адаптерами в коробке. Однако в некоторых случаях может потребоваться приобрести адаптеры отдельно.

Просто помните, что некоторые модели блоков питания не поставляются с разъемами Molex. Если у вас модульный блок питания, вы сможете подключить разъемы Molex к вашему блоку питания. Если в вашем блоке питания нет разъемов Molex, у вас нет другого выбора, кроме как подключить вентиляторы к материнской плате.

Также важно помнить, что когда вы подключаете свои вентиляторы напрямую к блоку питания, вы никак не сможете контролировать их скорость. Вентиляторы всегда будут работать на полной скорости, что может привести к сильному шуму, если в вашей сборке установлено более двух корпусных вентиляторов. Конечно, если вы не видите смысла контролировать скорость своих вентиляторов, то это не должно быть проблемой

Подключите корпусные вентиляторы к материнской плате

Самым большим преимуществом подключения корпусных вентиляторов к материнской плате является тот факт, что вы можете легко контролировать их скорость. Это можно сделать как через БИОС, так и через специальные приложения, которые можно скачать.

Чтобы подключить вентиляторы к материнской плате, вам нужно найти два разъема для вентиляторов. Они будут помечены как SYS_FAN (вентилятор системы) и CHA_FAN (вентилятор корпуса). Вы также можете найти другие разъемы, если у вас есть материнская плата высокого класса, которая поддерживает дополнительные вентиляторы.

Это недостаток установки вентиляторов на материнскую плату. Существует ограничение на количество подключаемых вентиляторов. Конечно, вы можете подключить дополнительные вентиляторы к блоку питания. Кроме того, есть обходные пути, которые можно использовать для подключения дополнительных вентиляторов непосредственно к материнской плате.

Однако обходные пути сопряжены со своими рисками. Для получения дополнительной информации о том, как подключить корпусные вентиляторы к материнской плате, посетите наше руководство по установке корпусных вентиляторов на материнскую плату.
