Аккумуляторы на бесперебойник для компьютера и их зарядка

Показатели качества аккумуляторов

Как говорят специалисты, аккумуляторы бывают хорошие и плохие, но это достаточно субъективная оценка. Какие же параметры на самом деле могут быть показателями качества?

Приведем некоторые из них:

Прежде всего, оценивается количество зарядно-разрядных циклов. От этого зависит срок службы аккумулятора, а, следовательно, и работа резервного источника питания;
Следующий показатель качества это потеря заряда или саморазряд

Некоторые типы аккумуляторных батарей способны длительное время держать заряд, а некоторые разряжаются довольно быстро;
При выборе аккумулятора следует так же обращать внимание на разброс температур, при которых производитель гарантирует работоспособность изделия без ухудшения его характеристик.

Типы ИБП и требования к аккумуляторам

Задачи, решаемые блоком, разнятся. Пассивные устройства устанавливаются в домашний компьютер. Линейно-интерактивные бесперебойники поддерживают напряжение перед потребителем 220 В, АКБ в сеть включен постоянно. ИБП с двойным преобразованием постоянно работает от АКБ, зарядка батареи идет от сети. Напряжение на выходе всегда стабильное, но оборудование сложное, требует охлаждения, устанавливается на особо ответственные потребители энергии.

Мощность бесперебойника определяется в вольт-амперах, а обслуживаемой техники – в ваттах. Соотношение: 1 ВА=0,6 Вт. При недостаточной мощности блока, сработает защита по току, ИБП отключится. Поэтому, подбирая устройство под потребителя нужно предусмотреть резервную емкость 30 %.

Стандартно в ИБП используют гелевые или AGM аккумуляторы. Отличия их по функциональности от автомобильных незначительны, но стоят они значительно дороже. Насколько оправдана модернизация ИБП, и насколько стартовый АКБ авто справится с задачей?

Параметры аккумуляторов в ИБП

Вернёмся к параметрам, по которым подбираются аккумуляторы. Основных параметров у заменяемых батарей для UPS два:

Напряжение, для которого они рассчитаны. Это основной параметр для замены. При зарядке и разрядке батареи контроллер ИБП устанавливает через трансформатор рабочее напряжение. При зарядке оно превышает номинал, для 12 В это 14−15 В, а при разрядке — старается уменьшить, т.к. чем «спокойнее» происходит процесс разряда, тем дольше будет работать батарея.
Ёмкость батареи. От неё зависит, сколько минут проработает ИБП после отключения питания. Этот параметр может варьироваться — многие бесперебойники используют меньгие по ёмкости аккумуляторы, а небольшая модификация управляющей платы позволяет UPS’у использовать аккумуляторы ёмкостью 40−50 Ампер/часов (автомобильные).

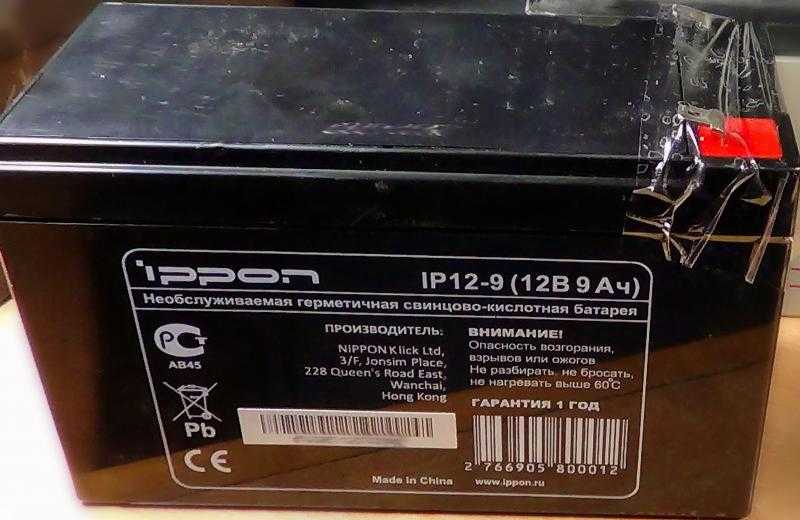

Например, в Ippon Back Power Pro 800 устанавливаются батареи Yuasa NPW45−12 или CSB1234W. Их рабочее напряжение 12 В, а ёмкость — 9 Ампер*часов. При этом на сайте производителя рекомендуется для замены батарея Ippon IP12−7,0 с ёмкостью 7 Ач. Это подтверждает, что в ИБП замена аккумулятора на меньшей ёмкости продукцию вполне корректна даже по мнению производителя.

Аккумуляторная батарея CSB HR1234W

CSB

Торговая марка CSB Battery основана в 1986 г, с 2015 г. принадлежит концерну Hitachi Chemical. Основное производство в Тайване, есть заводы во Вьетнаме и на Филиппинах. Качество продукции признано во всем мире. Именно такие батареи устанавливают в свое оборудование APC, Eaton, MGE и др. производители ИБП. У CSB есть официальные дистрибьюторы по всему миру, в РФ это компания Выбор.

Особенности продукции

На момент написания обзора представлено 13 линеек АКБ для ИБП. Подавляющее большинство представлено батареями по технологии AGM. Для ИБП к газовому котлу наиболее привлекательными являются следующие модификации:

GP. Это стандартная серия общего применения, наиболее распространенная, поэтому не проблема подобрать. Емкость в пределах от 4,5 до 100 А*ч, напряжение 6 или 12 В. Срок службы 5 лет.
GPL. Емкость в диапазоне от 7,2 до 100 А*ч. Напряжение 12 В .Срок службы увеличен до 10 лет.
HRL. Емкость в диапазоне от 8,5 до 132 А*ч. Напряжение 12 В. Срок службы 10 лет.
EVX. Емкость от 7,2 до 75 А*ч. Напряжение 12 В. Стойки к полному разряду – до 400 циклов. Срок службы 8 лет.

Производитель предлагает конструкции батарей, адаптированные для работы в буферном или циклическом режимах – от 260 до 400 циклов.

Модели от CSB
Характеристики	GPL12400	GPL12750	GPL121000
Технология	AGM
Напряжение, В	12
Емкость, А*ч	40	80	100
Масса, кг	14,5	25,6	33,5
Срок службы, лет	10
Примерная цена, руб.	8800	15000	20100

Вывод: это одно из лучших предложений по соотношению цены и качества. Бренд широко представлен в СНГ. Выше вероятность, что попадется оригинал, если покупать не на рынке. Однако при покупке нужно быть внимательным – часто подделывают. Широкий ассортимент позволяет подобрать модель под строгие эксплуатационные запросы.

Устройство и принцип действия

Принцип действия любого источника бесперебойного питания прост: пока напряжение питающей сети находится в заданных пределах, оно подается на выход ИБП, одновременно с этим заряд встроенного аккумулятора поддерживается от внешнего питания схемой заряда. При пропадании электропитания или его сильном отклонении от номинала выход UPS подключается к встроенному в него инвертору, преобразующему постоянный ток от аккумулятора в переменный ток питания нагрузки. Естественно, время работы ИБП ограничено емкостью аккумулятора, КПД инвертора и мощностью нагрузки.

Существует три конструктивных типа источников бесперебойного питания:

Off-line. Конструкцию ИБП такого рода наиболее полно описывает предыдущий абзац. Большинство маломощных ИБП (однофазные модели мощностью до 1,5 кВА) для персональных компьютеров используют этот принцип работы. Их достоинство — высокий КПД при работе от внешнего питания, так как поддержание заряда встроенного аккумулятора требует минимальных затрат энергии. Вместе с тем, при частых колебаниях напряжения в сети они слишком часто переходят в режим резервного питания, а релейная коммутация имеет некоторую задержку.
Схема ИБП типа Line-Interactive позволяет им переключать выход между питанием от сети и встроенного инвертора без задержек, а встроенный автотрансформатор позволяет расширить диапазон входных напряжений, при которых не происходит переход на резервное питание. Такие источники бесперебойного питания более эффективны при недостаточно стабильном питании, но более сложны и дороги, чем off-line ИБП.
Схема On-line используются в наиболее мощных ИБП (до нескольких кВА). В этом случае входное напряжение подается непосредственно на понижающий выпрямитель, который питает инвертор. Аккумулятор, осуществляющий резервное питание, включается между ними и используется только при полном отключении внешнего питания, в то время как при его наличии независимо от напряжения используется электросеть. UPS типа on-line не имеют задержек при переходе на резервное питание, так как инвертор используется постоянно, и максимально экономично расходуют заряд аккумулятора.

Восстановление АКБ

С помощью дистиллята

Для восстановления аккумулятора ИБП дистиллированной водой нужен только шприц. Жидкость продается в любом специализированном магазине. Процесс реанимации включает следующие шаги:

Снимите крышку АКБ, за которой находятся пробки.
Вккуратно удалите колпачки, отвечающие за сброс избыточного давления.
Наполните шприц дистиллятом, но не более 2 мл, и вылейте жидкость в секцию батареи.
Повторите алгоритм для каждой банки.

Восстановление АКБ с помощью дистиллята.

Длительная зарядка

Восстановление АКБ с помощью длительной зарядки.

Данный метод реанимации АКБ источника бесперебойного питания позволяет восстановить часть изначального ресурса. Способ не требует разборки аккумулятора, достаточно подключить подходящее по мощности зарядное устройство на несколько часов

По началу АКБ не будет принимать ток из ЗУ, поэтому не стоит обращать внимание на показатели мультиметра

Перед подключением зарядного устройства накройте верхнюю часть корпуса батареи, чтобы предотвратить вылет колпачков для сброса избыточного давления. Процедура выполняется при напряжении не менее 15 В в течение 12-15 часов. Если по истечении этого времени АКБ не начал принимать ток, нужно увеличить мощность до 20 В.

Циклический метод

Еще один эффективный способ восстановления аккумулятора ИБП своими руками – циклическая зарядка и разрядка элементов питания. Метод позволяет восстановить изначальный ресурс батареи даже при долгом простое. Первый цикл следует проводить под мощностью 25-30 В. После этого нужно ступенчато занижать напряжение до 15 В, например, 30-25-20-15 В.

Рассмотренные методы позволяют реанимировать работоспособность аккумулятора в случае, когда внутренние элементы поддаются восстановлению. Если АКБ сильно поврежден, то проще и безопаснее приобрести новый элемент питания ИБП. Также следует помнить, что выбрасывать использованную батарею вместе с бытовыми отходами нельзя – для этого предусмотрены специальные контейнеры и пункты приема.

Срок службы

Срок службы АКБ является одним из главных показателей и характеризуется числом циклов «заряд-разряд». Количество циклов при эксплуатации в первую очередь зависит от того насколько глубокому разряду подвергаются АКБ, от температуры эксплуатации, от напряжения и тока заряда.

Допустимое напряжение заряда АКБ характеризуется величиной: «предельное напряжение заряда» — это число вольт на элемент, которым может безопасно производится заряд батареи для максимального продления ее срока службы. При заряде высоким током и короткой продолжительности работы в режиме разряда допускается более низкое значение предельного напряжения заряда, тогда как при заряде низким током и продолжительном разряде требуется более высокое значение предельного напряжения заряда.

Необходимо убедиться в том, что задано надлежащее напряжение в соответствии с рекомендациями производителя АКБ. Слишком высокое напряжение усиливает коррозию положительных пластин и сокращает срок службы аккумуляторной батареи. Слишком низкое напряжение приводит к сульфатации пластин, что, в свою очередь, вызывает снижение емкости и, в конечном счете, сокращает срок службы батареи.

Как было сказано ранее при нормальных эксплуатационных параметрах, а именно: при 20 ℃~30 ℃ осуществлять компенсацию напряжения для рабочих температур не требуется

Однако, чтобы обеспечить максимальное продление срока службы батареи следует принимать во внимание температурную компенсацию для рабочих температур, находящихся за пределами данного интервала

Температурная компенсация зарядного напряжения батареи:

При работе в буферном режиме: Vt = V-0,003(t-25)
При работе в режиме «заряд-разряд»: Vt = V-0,005(t-25) (V – используемое для заряда напряжение при 25 ℃, t – температура, Vt – напряжение заряда при t ℃)

Срок службы батареи, используемой в режиме «заряд-разряд» (характеризуется отключением зарядного устройства после окончания заряда) в значительной мере зависит от глубины разряда, которому она подвергается в течение каждого цикла. Отношение различного числа циклов к глубине разряда продемонстрировано на рис. 4.

Рис. 4 – отношение числа циклов и емкости в зависимости от глубины разряда.

Период эксплуатации в буферном режиме заряда (когда процесс заряда не останавливается, постоянно поддерживая уровень заряда АКБ близким к полному) в значительной степени зависит от температуры, при которой он осуществляется. Период эксплуатации в буферном режиме будет очень продолжительным при низкой температуре заряда (10~20 ℃), однако при высокой температуре срок службы АКБ сокращается.

Рис. 5 – Отношение периода эксплуатации к температуре

Классификация ассоциации EUROBAT, объединяющей ведущих производителей аккумуляторов, подразумевают следующие категории по расчетному сроку службы:

срок службы 3-5 лет — Standart Commercial (стандартные коммерческие)
срок службы 6-9 лет — General Purpose (общее назначение)
срок службы 10-12 лет — High Performance (высокая производительность)
срок службы 12 лет и выше – Long Life (длительный срок службы)

В ИБП общего назначения применяются стандартные коммерческие аккумуляторы

При этом конструкция ИБП зачастую предусматривает самостоятельную замену их пользователем с соблюдением мер предосторожности при работе с аккумуляторными батареями

Во избежание снижения рабочих характеристик при замене должны использоваться одинаковые аккумуляторы соответствующего типа и емкости. Поскольку в процессе эксплуатации технические характеристики аккумуляторов, в частности внутреннее сопротивление, существенно меняются, не допускается использовать старые батареи с новыми в составе одной группы. Не рекомендуется подключать параллельно более 4 групп аккумуляторов, поскольку из-за разброса характеристик значительно разнятся зарядные токи, что приводит к сокращению срока службы аккумуляторов.

Надёжный аккумулятор для источника резервного питания

Практика показала, что оптимальным вариантом для использования в бытовых источниках аварийного питания может считаться аккумулятор для ИБП 12V ёмкостью 100 А/ч. Аккумулятор от АКБ 12-100 зарекомендовал себя как надёжный источник питания, который прекрасно работает в комплексе с инверторными преобразователями. Такие ИБП часто используются для систем отопления. Аккумулятор «Энергия» АКБ 12-100, при отключении сети, обеспечивает работу отопительного котла мощностью 150 Вт в течение 8 часов.

Батарея изготовлена по технологии AGM, способна кратковременно обеспечить большой пусковой ток, и рассчитана на срок службы 12 лет. Ток заряда аккумулятора составляет 30 А, а саморазряд не превышает 3 % в месяц.

Сравнив типы и технические характеристики современных аккумуляторов, можно сделать вывод, что лучше всего для использования в бытовом ИБП подойдёт батарея, выполненная по AGM технологии и имеющая ёмкость не менее 100 ампер/час. Такие аккумуляторы оптимальны по соотношению цена/ёмкость, абсолютно безопасны и, доступны по стоимости.

С этим читают:

Тиристорные и симисторные стабилизаторы напряжения: в чем отличие?

Виды и схемы стабилизаторов напряжения

Стабилизатор напряжения для газового котла: виды, критерии выбора и расчет мощности

Типовые сигналы

Прежде чем решать, что делать, стоит внимательно прислушаться к издаваемым сигналам. В состав устройства входит специальный блок, который в зависимости от сложившей ситуации взаимодействует с пользователем посредством звуковых и световых сигналов. Они могут быть:

Комбинированными или светозвуковыми. В этом случае бесперебойник пищит и мигает одновременно. Может быть задействовано несколько индикаторов или только один;
Звуковыми. Характерный писк, треск и щелканье раздается в момент включения устройства и во время его работы;
Световыми. Для оповещения пользователя используются индикаторы разного цвета. Если горит красная лампочка, то можно говорить о том, что батарея отключена или нуждается в замене. Зеленый индикатор сигнализирует о штатном режиме.

Учитывая, что ИБП чаще всего устанавливаются в местах с затрудненным обзором, световые индикаторы становятся неинформативными. Потребителя могут просто проигнорировать изменения светового сигнала. Это делает более востребованной звуковую индикацию, хорошо слышимую в любой ситуации.

Как зарядить аккумулятор ИБП зарядным устройством, если он долго бездействовал

В таком случае необходимо придерживаться простых правил:

после долгого хранения может возникнуть глубокий разряд. Из-за этого произвести подзарядку обычным способом не получится;
чтобы не допустить глубокой разрядки, необходимо заряжать ИБП хотя бы раз в 3 месяца, если он лежит без применения;

для подзарядки потребуется новое зарядное устройство, которое способно поддерживать регулировку важных технических параметров;
выставить электрический ток равный 10% от энергетической ёмкости устройства;
установить на цикличную зарядку, заряд может продолжаться в течение 10 часов.

Как часто нужно заряжать батарею ИБП	Зарядка источника бесперебойного питания зависит от того, как часто используется данный прибор. Если долго использовать устройство без подзарядки в течение одного сеанса, то зарядка потребуется часто. Также всё сильно зависит от модели ИБП, дешёвые модели требуют частую подзарядку, а более дорогие выдерживают большее потребление электроэнергии.
Что делать если ИБП разрядился и не включается	В таком случае необходимо проверить работоспособность ИБП. Нужно подключить мультиметр и проверить параметр напряжения. Также такая ситуация может произойти, если устройство разрядилось или пришло в негодность из-за сгоревших элементов.
Инструкция по восстановлению батареи ИБП	Для того чтобы восстановить ИБП, необходимо иметь опыт работы с электронными устройствами. Если опыта нет, то восстановить самостоятельно не получится. Производители всегда рекомендуют обращаться в сервисный центр. Чаще всего если устройство не работает, его будет восстановить уже невозможно и придётся приобретать новое.

Габаритная классификация

Этот фактор тоже необходимо принимать во внимание, в противном случае батареи попросту не встанут на посадочное место или возникнут трудности с фиксацией, что приведет к постоянному раскачиванию. Аккумуляторы различаются по габаритам, которые зависят от модели ИБП

Наибольшее количество применяемых в бесперебойниках АКБ выдают напряжение 12 вольт, их характеристики можно представить упрощенно в форме таблицы:

Формат в мм (длина, ширина, высота)	Сила тока в А·ч
151х65х94	6–9
151х98х98	12–15
90х70х102	4–5,8
181х76х166	17–22

Лидирующий размер для всех аккумуляторов в ИБП – 151х65х94 мм. Вес АКБ зависит от объема электролита в ней. Поэтому качественная батарея не может иметь малую массу. Средний вес 2,5–5 кг.

Средняя продолжительность работы батареи для ИБП – три года. Но из-за неоптимальных настроек устройство приходит в негодность намного раньше отведенного времени. Если же подобрать тип аккумулятора точно и правильно, время эксплуатации можно продлить.

Как выбрать аккумулятор для бесперебойника

При выборе и сравнении форм-фактора основное внимание уделяется тому, где вы собираетесь его использовать. Настольный или компактный ИБП может незаметно прятаться под столом

Башня или мини-башня будут иметь приятный эстетический дизайн, позволяющий сидеть на столе или столе. ИБП в стойке хорошо работает в серверных комнатах.

Критерии выбора

Какой тип ИБП мне нужен?
Составьте список ваших наиболее распространенных проблем с питанием из приведенных выше определений и используйте приведенную ниже таблицу, чтобы выбрать, какая топология решает ваши проблемы.

Вот пример списка оборудования, чтобы проверить нагрузки:

Как только вы рассчитали свою нагрузку, посчитайте количество сетевых шнуров, которые вы хотите подключить к ИБП. Ваша система ИБП должна иметь достаточно розеток для покрытия количества шнуров питания. Помните, что свинцовый аккумулятор не всегда лучше гелиевого.

Рейтинг лучших моделей АКБ

Категория	Наименование	Цена
Лучшие свинцово-кислотные аккумуляторы	Mutlu Calcium Silver 60	5 000
VARTA D59 Blue Dynamic	5 200
Тюмень Premium 6СТ-60	3 500
Topla Energy 60	4 970
Exide Excell EB602	4 600
BOSCH S4 005 Silver	5 300
Лучшие аккумуляторы AGM	VARTA D52 Silver Dynamic AGM	12 000
Bosch AGM S5 A05	10 000
Tudor AGM	8 800
Banner Running Bull	9 700

Что влияет на срок службы аккумулятора ИБП

От нескольких внешних параметров зависит, как скоро вам придется заменять отслужившую АКБ на новую.

Температура

Высокая температура в помещениях с работающими ИБП связана с риском преждевременного выхода из строя аккумуляторов. Большинство производителей указывает расчетный срок службы ИБП при соблюдении температурного режима — то есть не выше +25 °C. При повышении рекомендованной температуры на каждые 10 °C свинцово-кислотные аккумуляторы теряют половину мощности. Менее чувствительны к перегреву литий-ионные аккумуляторы, но и на них она оказывает негативное влияние. При этом рабочий диапазон эксплуатации большинства АКБ достаточно широкий и составляет от 0 °C до 40 °C. Нужно понимать, что отклонение от рекомендованной отметки может серьезно сократить срок службы батареи.

Неправильное хранение

Покупать резервные аккумуляторы про запас — плохая идея. Во время хранения снижается химическая активность реагентов, и хотя сам аккумулятор остается в рабочем состоянии, срок его службы будет меньше заявленного производителем. Считается, что хранение аккумулятора в течение года способно привести к необратимым последствиям. Если же избежать хранения не удается, подзаряжайте свинцово-кислотные аккумуляторы не реже одного раза в 6-10 месяцев. Нивелировать последствия длительного хранения помогут низкие температуры в помещении — примерно на уровне +10 °C.

Сульфатация

Так называют явление, которое характерно только для свинцово-кислотных батарей. Со временем их пластины покрываются сернокислым свинцом, который освобождается в процессе химической реакции, происходящей внутри АКБ. При каждом следующем разряде эти кристаллы расходуются, но не полностью — их остатки оседают на пластинах, что приводит к снижению срока службы аккумуляторной батареи.

Нерегулярное техобслуживание

Не пренебрегайте профилактикой. Если не чистить окислившиеся контакты, не убирать пыль и грязь, не удалять вздувшиеся элементы, не ремонтировать повреждения корпуса и не заменять электролит, скорее всего, АКБ придется заменять раньше запланированного. Кроме этого, недостаточное обслуживание аккумуляторных батарей может привести к потере питания нагрузки, возгоранию ИБП и порче имущества компании.

Превышение напряжения заряда

Небольшое, всего на 0,2 В превышение напряжения заряда может уменьшить срок службы аккумуляторной батареи вполовину!

Ошибки в настройке

Некорректная настройка параметров ИБП перед вводом в эксплуатацию может привести не только к ошибкам в его работе, но и станет критичной для АКБ. Наиболее часто пользователи сталкиваются с неверным расчетом времени автономной работы и хроническим недо- или перезарядом — все это приводит к сокращению службы аккумуляторной батареи и преждевременному выходу из строя.

Глубокий разряд

Глубоким (или полным) разрядом называют неконтролируемый разряд аккумуляторной батареи до 0 Вольт. При этом происходит критично большая потеря емкости АКБ, особенно в свинцово-кислотных изделиях. Некоторые модели аккумуляторов после глубокого разряда непригодны к дальнейшему использованию, и их остается только утилизировать. В современных ИБП эта проблема решается использованием программного обеспечения, которое поставляется вместе с оборудованием: ПО мониторит его работу и оперативно предупредит, если что-то пойдет не так.

Тип аккумулятора

Разная технология изготовления аккумулятора — разное время саморазряда. Например, у перспективных никель-цинковых батарей, которые уже скоро составят серьезную конкуренцию традиционным свинцово-кислотным, скорость саморазряда критично поднимается уже после 30-50 циклов.

Результат дружбы ИБП с автомобильным аккумулятором

С учетом значительного увеличения автономной работы, я взял старый сетевой фильтр, и переделал его. Теперь можно подключать к ИБП любые потребители, а не только компьютер.

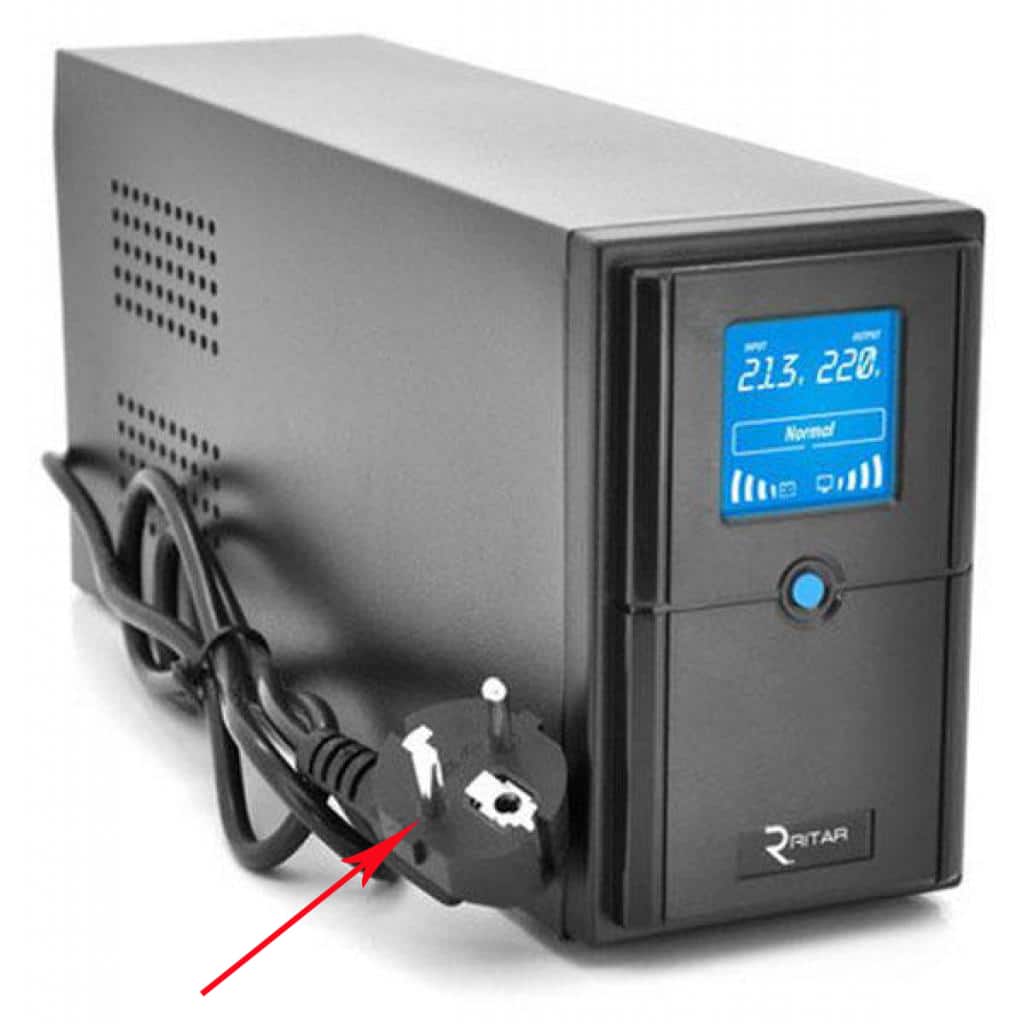

Для этого нужно было просто поменять стандартную евро-вилку на подходящую для бесперебойника.

ИТОГИ

Раньше мне хватало штатного аккумулятора в бесперебойнике на 30-50 минут при активной нагрузке.

Теперь я подключаю свой ноут, зарядник от телефона, лампу и при этом я могу пользоваться ИБП примерно 8 часов . Неплохой результат, правда?

А если прибавить к этому аккумулятор ноутбука, суммарное время автономной работы доходит до 11 часов . За это время обычно уже включают свет. Интернет при этом от 3G модема.

Особенности и виды аккумуляторов в бесперебойнике

Существует несколько основных видов аккумуляторов в ИБП:

Свинцово-кислотные. Являются наиболее распространенными, так как имеют низкую стоимость, малый саморазряд и высокую стабильность рабочего напряжения. Функционируют в широком диапазоне температур, выдерживают более 1000 циклов перезаряда.
Никель-кадмиевые. Получили свою популярность за счет небольших габаритов и высокой энергетической плотности. Выдерживают до 1500 циклов перезарядки. Степень саморазряда при этом остается на низком уровне – менее 20% в месяц.
Никель-металлогидридные. Имеют множество положительных качеств, но из-за сложностей в эксплуатации не пользуются популярностью. За счет конструкции и состава отличаются высокой изначальной емкостью, стабильностью и энергетической плотностью.

C&D Technologies

Компания C&D Technologies больше 100 лет работает в сфере производства АКБ. С 70-х годов прошлого века компания разрабатывает VRLA батареи с акцентом на технологию AGM. Производственные базы находятся в США, Китае, Канаде и Мексике. Официальный представитель компании на территории РФ – Норд-Энерго.

Особенности продукции

Для подключения к ИБП разработана серия C&D UPS High Rate Max с батареями разной емкости: от 26 до 208 А*ч. Выполнены в герметичном прочном корпусе. Применяются уникальные запатентованные технологии.

Среди особенностей можно также отметить:

использование свинцового сплава с минимальным содержанием кальция, что положительно сказывается на сроке службы;
наличие пламягасящих клапанов в каждом элементе питания;
корпус и крышка из огнезащитного полипропилена;
фирменная гарантия 3 года

Модели от C&D Technologies
Характеристики	DYNASTY UPS12-150MR	DYNASTY UPS12-300MR	DYNASTY UPS12-400MR
Технология	AGM
Напряжение, В	12
Емкость, А*ч	35	78	102
Масса, кг	12,4	26,5	34,4
Срок службы, лет	10
Примерная цена, руб.	19800	26400	32300

Вывод: если ИБП с батареей будут находится при температуре от 23 до 27 градусов, то можно рассчитывать на 10-летний срок службы аккумулятора от C&D Technologies. В среднем они служат не менее 7 лет. При этом емкость изделий соответствует заявленной. Высокая стоимость оправдана высоким качеством.

Энергия →

Компания «Энергия» с 2000 года поставляет электротехническую продукцию из Китая. Освоившись на рынке продаж, она стала разрабатывать собственные модели инверторов и стабилизаторов напряжения. На сегодняшний день ассортимент электротехнических изделий под ТМ «Энергия» насчитывает больше 3000 наименований. Какая-то часть производится в РФ, остальное – в Китае. Что касается АКБ, то они поставляются OEM заводов фирмы SASSIN.

Особенности продукции

Ассортимент батарей насчитывает 2 линейки, отличающиеся емкостью: от 7 до 12 А*ч и от 55 до 200 А*ч. Все модели на 12 В, выполнены по технологии AGM. Кроме емкости, они отличаются и сроком службы в буферном режиме. Если первые способны проработать 5-7 лет, то вторые – 10-15.

Модели от Энергия
Характеристики	12-55	12-75	12-100
Технология	AGM
Напряжение, В	12
Емкость, А*ч	55	75	100
Масса, кг	18	24	30
Срок службы, лет	10
Примерная цена, руб.	10100	12200	14700

Вывод: если бюджет ограничен и вы не намерены переплачивать за бренд, то продукция от компании «Энергия» устроит по соотношению цены и качества. Это сертифицированные аккумуляторы, которые производятся в Китае под контролем российских специалистов. Ассортимент батарей ограничен 7 моделями, но их достаточно для обеспечения полноценной работы ИБП.

Как подключить насос отопления к ИБП

Итак, ИБП куплен, осталось организовать бесперебойное питание для циркуляционного насоса. Сделать это несложно, а алгоритм включения его в отопительную сеть практически одинаков для всей линейки приборов этого типа. Прежде всего необходимо подключить к ИБП аккумуляторную батарею. Если батарея встроена, то придется вскрыть батарейный отсек и надеть на клеммы аккумуляторной батареи провода, соблюдая полярность. В некоторых случаях для этого достаточно соединить колодку прибора с колодкой жгута проводов, подключенного к батарее.

Если аккумулятор внешний, то, скорее всего, для его подключения будут служить два провода различной расцветки и маркированные по полярности: красный — плюс, черный — минус. Цвета могут отличаться.

В любом случае подключение батареи к конкретному прибору будет подробно описано в документации, прилагаемой к ИБП. Далее, любой источник бесперебойного питания имеет шнур для подключения его к сети 220 В. Он может быть встроенным, а может подсоединяться к клеммной колодке того или иного вида. При помощи этого шнура подключаем ИБП к сети 220 В.

Включаем прибор сетевой кнопкой и убеждаемся, что он выдает нужное нам напряжение (220 В), которое можно измерить на выходной розетке (их может быть несколько). Если прибор оснащен встроенным вольтметром, то тестер даже не понадобится – просто проверяем, что дисплей показывает то, что нужно.

Все настроено? Отключаем ИБП кнопкой питания и подключаем к его выходной розетке вилку циркуляционного насоса. Включаем ИБП и все.

Ниже приведена схема, которую мы только что собрали.

Вот мы и разобрались, какие источники бесперебойного питания бывают и какой можно использовать для питания циркуляционного насоса. Теперь выбрать бесперебойник для системы отопления для нас не проблема.

Типы ИБП и требования к аккумуляторам

Можно ли зарядить аккумулятор ИБП автомобильной зарядкой

Какими отличиями обладает зарядное устройство ИБП и можно ли его применять для зарядки автомобильного аккумулятора? Можно, если воспользоваться функцией постоянного тока. Тогда аккумулятор будет получать заряд долго, но зарядится полностью. Если воспользоваться постоянным напряжением, максимальное значение 13,8 В не позволит выполнить полную зарядку.

Точно также гелевый аккумулятор бесперебойника можно зарядить ЗУ от автомобильного АКБ. Но выставить нужно постоянный ток, равный 10 % от емкости. Примерное время накопления энергии около суток. Перезаряд гелевой батареи недопустим, необходимо снять ее с зарядки до достижения 14,4 В. Пред тем как зарядить аккумулятор ИБП зарядным устройством от автомобиля, нужно убедиться, что на корпусе устройства есть надпись rechargeable.

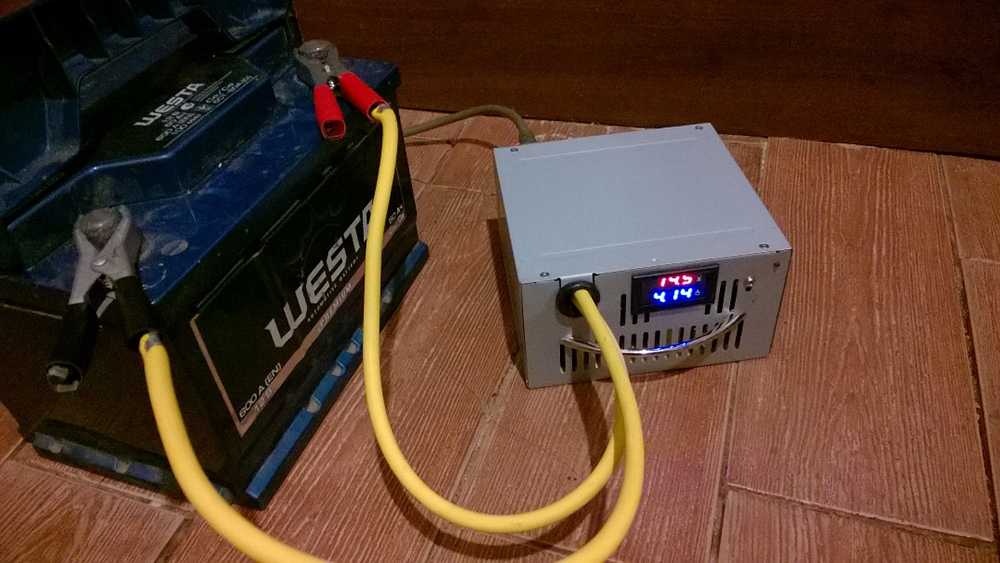

Зарядить автомобильный аккумулятор, используя ИБП можно, используя схему поочередного насыщения нескольких аккумуляторов, в схеме для газового котла. Тогда зарядное для автомобильного аккумулятора используется поочередно к накопителям, но тот прибор, что работает в паре с ИБП, не должен одновременно подзаряжаться.

На многочисленных форумах предлагают использовать ИПБ для зарядки автомобильного аккумулятора, выполнив электронную схему переключения своими руками

Важно чтобы была отсечка работы АКБ в схеме и подзарядкой. Если внешняя батарея одна, на время заряда автомобильным ЗУ защитный блок должен отключаться от потребителя должен отключаться

Пользователи советуют использовать в схеме ИБП автомобильную батарею б/у или восстановленную. Так можно продлить срок службы автомобильной АКБ и научиться управлять процессом зарядки ИБП своими руками.

Подключение автомобильного аккумулятора к ИБП

Какие батареи подходят для ИБП?

Правила заряда батарейных модулей напрямую диктуются типом используемых батарей. Во всех современных источниках питания применяются аккумуляторы свинцово-кислотного типа. То есть вопрос, как зарядить аккумулятор бесперебойника, подразумевает процесс зарядки свинцовых кислотных аккумуляторов. Эти батареи похожи на автомобильные аккумуляторы, однако между ними есть существенная разница. По большей части она обоснована тем, что в автомобилях аккумулятор постоянно обдувается воздухом, проходящим под капотом. Батареи бесперебойника статичны и неподвижны.

Перед тем, как заряжать аккумулятор от ИБП, стоит понять структуру и принцип работы батарей. Электролит внутри батареи содержится в виде геля, потому он не разливается и не расплескивается. Благодаря этому некоторые модели ИБП могут устанавливаться как вертикально, так и горизонтально (например, под монитор). Батарея герметизирована, потому не требует особого пользовательского ухода, за исключением своевременной зарядки бесперебойника при необходимости. Более того, батарея ИБП при работе не выделяет водорода или других взрывоопасных и вредных газов, так как рециркулирует в пространстве корпуса.

Выводы

Можно кратко резюмировать основные сведения об аккумуляторах для ИБП:

АКБ должны всегда храниться заряженными при комнатной температуре с периодическим выполнением дополнительного подзаряда
Емкость аккумулятора зависит от температуры: чем температура больше — тем выше, но при превышении 20°С срок службы аккумуляторов начинает снижаться
AGM и гель аккумуляторы не нуждаются в дополнительном обслуживании, а за счет рекомбинации газа в герметичном корпусе безопасны для использования в местах работы и проживания людей при соблюдении правил эксплуатации
Срок службы аккумуляторов зависит от:
- глубины разряда АКБ (чем больше процент оставшегося заряда, тем лучше)
температуры эксплуатации (каждые 10°С выше 20°С сокращают срок эксплуатации в 2 раза)
напряжения и тока заряда (слишком высокое повышает коррозию, слишком низкое приводит к сульфатации)
При расчете времени работы ИБП от АКБ необходимо учитывать разрядные кривые (зависимость отдаваемой мощности от времени разряда).
