Автомобильный акб - ставим в ибп. теория и практика. ч.1

Практическая часть

Производители (в меньшей мере) и продавцы (в большей мере) ИБП очень часто критически относятся к использованию дешевых стартерных АКБ в ИБП. Потому что с AGM аккумуляторами меньше хлопот с пользователями, которые не представляют, как работает ИБП и как устроена АКБ. Хотя использовать стартерные АКБ в ИБП в большинстве случаев можно. А если использовать внешнюю схему зарядки АКБ — это отличное дешевое решение для любого ИБП. Поясним некоторые нюансы по-своему 15-летнему опыту использования АКБ с ИБП от APC Back UPS 600I.

Три наиболее частые ошибки при подключении внешних АКБ к ИБП заключаются в следующем:

малая площадь сечения проводов, которыми подключается АКБ к ИБП;
длина проводов от АКБ к ИБП;
нагрузка, которую хотят получить от ИБП при подключении внешней АКБ.

Разберем первый и второй пункт более подробно. Падение напряжения на проводах при передаче постоянного электрического тока в 12 вольт очень сильно зависит как от длины, так и от площади сечения этих проводов, а также от силы тока, протекающего по этим проводам. Наш ИБП при питании от АКБ на полной нагрузке в 600 ВА забирает с нее ток около 35 ампер. Если суммарная длина проводов (плюсового и минусового) от АКБ к ИБП не превышает 50–60 см, достаточно площади сечения под ток в 35 ампер около 16 мм2. А вот если АКБ находится на удалении 5 метров от ИБП (это общая длина проводов 10 метров), падение напряжения будет очень большим — 0,3 вольта. Электроника ИБП будет считать, что АКБ разряжена на половину.

При падении напряжения на АКБ по мере ее разрядки сила тока по закону Ома будет возрастать. При напряжении 9 вольт сила тока будет более 50 ампер. Соответственно будет возрастать и падение напряжения в проводах — до 0,5 вольта. ИБП будет отключаться гораздо раньше, чем если бы АКБ стояла в корпусе ИБП. Стандартные провода в ИБП, которыми штатная батарея подключена в схему, имеют сечение около 8 мм2 и длину около 30 см. Если подключить АКБ проводом такого же сечения, но длиной 10 метров, электроника ИБП будет считать, что АКБ разряжена полностью. Поэтому подключать АКБ к ИБП нужно как можно более толстыми и как можно более короткими проводами.

Теперь третий пункт. В обычные офисные ИБП ставятся АКБ емкостью 7–9 А·ч. При полной нагрузке на ИБП он проработает 1–3 минуты (зависит от производителя и модели). При подключении стартерной АКБ время работы возрастет в разы и может достигнуть одного часа. Но при этом внутренние силовые компоненты схемы могут выйти из строя от перегрева, поскольку они не рассчитаны на долговременную работу.

Поэтому, если использовать АКБ, ИБП должен работать не более чем на 50–60% его полной расчетной мощности. Либо потребуется принудительное охлаждение компонентов.

Принцип зарядки АКБ

Существует два способа зарядки АКБ:

Зарядка постоянным током
Зарядка постоянным напряжением

Какой из них лучше однозначно сказать нельзя. Всё зависит от того, чего Вы хотите добиться. Быстроты зарядки или полной зарядки. Я предпочитаю заряжать АКБ вторым способом. И далее я обосную свою позицию.

Зарядное устройство постоянным током значительно проще схематически и дешевле в изготовлении. Зарядное устройство постоянным напряжением значительно сложней схематически и дороже в изготовлении. Те кто заряжал аккумуляторы старыми советскими зарядками (кстати очень замечательными по своим техническим парамерам и надёжностью исполнения и работы) знают теорию.

Если АКБ полностью разряжена – откручиваем пробочки на АКБ, подключаем АКБ к зарядке, высталяем ток в одну десятую от ёмкости АКБ и заряжаем 12 часов. Через 12 часов уменьшаем ток на половину (до одной двадцатой от ёмкости) и дозаряжаем час-два, пока электролит не начинает “кипеть”, отключаем зарядку. Кипение электролита это процесс выделения из него паров водорода. В идеале кипеть электролит не должен. Потому что потом придётся брать ареометр, мерить его плотность и добавлять дисцилированную воду. Поэтому нужно постоянно понижать ток.

Если АКБ потеряла свою ёмкость в процессе жёсткой эксплуатации, глубокого разряда или просто старения, она может зарядиться за пару часов. И электролит начнёт кипеть через час после подключения зарядки.

Зарядка постоянным током подразумевает, что при зарядке напряжение повышается. И как только напряжение превысит 14,40 вольт электролит закипит по-любому. Что делать в таком случае?.. Вариант первый – следить за процессом зарядки постоянно понижая ток, держа напряжение зарядки на отметке 14,40 вольт. Вариант второй – использовать автомат, который следит за этим сам. Но следит за напряжением, понижая ток заряда по мере надобности. Это и есть зарядка вторым способом – постоянным напряжением.

Второй фундаментально важный момент – правильная зарядка АКБ на ВСЕ 100 % электрической ёмкости:

ПОЛНОСТЬЮ ЗАРЯДИТЬ АКБ (НА ВСЕ 100% ЕЁ ЭЛЕКТРИЧЕСКОЙ ЁМКОСТИ) БЕЗ ВЫКИПАНИЯ ЭЛЕКТРОЛИТА МОЖНО ТОЛЬКО НАПРЯЖЕНИЕМ 14,40 ВОЛЬТ !

Я предпочитаю заряжать АКБ постоянным напряжением 14,40 вольт. Практика такова, что зарядить аккумулятор на 100 % достаточно сложно. Когда АКБ набрала свою ёмкость на 95 % ток её заряда очень маленький, а на 99% он просто мизерный и может быть всего 30 миллиампер. Я отмечу одну деталь – это всё на грани кипения электролита. Теоретически электролит начинает кипеть при напряжении заряда 14,41 вольт при условии, что АКБ сделана идеально, а при 14,40 не кипит. На практике это может быть и 14,38 вольт и 14,42. Всё зависит от изготовителя АКБ и индивидуально для каждой конкретной АКБ. Но суть, надеюсь Вы, дорогой читатель, уловили.

Недостатком зарядки по напряжению является время зарядки. Обычно АКБ набирает полную ёмкость заряда (100 %) за время более суток. Здесь очень важен ток зарядки на начальном этапе. Можно заряжать на начальном этапе и током в одну пятую от ёмкости. Тогда время зарядки сократится. Как и время службы АКБ, но незначительно. Теорию зарядки никто не отменял. Предпочтительней не выходить за рамки тока зарядки более одной десятой от ёмкости АКБ. Выбирать Вам, читатель.

НЕМНОГО ИСТОРИИ или с чего всё началось

В начале 2000-ых годов ко мне в руки попал старенький источник бесперебойного питания BACK-UPS 600I от басурманского производителя APC. Достался он мне бесплатно, так как батареи у него были дохлые. Конечно же я сразу его оттестил, купил рекомендованные басурманским производителем батареи и “оно у меня заработало”!

Я тогда на него не мог нарадоваться. Как же – света нет, а комп с монитором работает.

Но в один непрекрасный момент мою радость обломали.

И как Вы, Читатель, думаете кто?.. Грёбаные торгаши. Я в первый раз заменил две батареи 6В/7Ач на одну 12В/7Ач получилось немного дешевле. Но когда в течении года батарея опять сдохла, я задумался! Во-первых, батарею приходилось менять раз в год-два. Во-вторых, хотелось чтобы девайсы, подключенные к ИБП работали не несколько минут, для “корректного отключения питания”, а хотя бы до времени окончания просчёта на линейке Премьера от Адобов.

Вот тут-то у меня и начали возникать шаловливые мыслишки, а не подключить ли мне автомобильный аккумулятор на ампер 100 (чтоб уж надёжно) к моему ИБП. Тем более торгаши утверждали, что в ИБП нужно использовать только гелевые аккумуляторы, пугая Великими Карами того, кто попробует использовать гораздо более дешёвые аккумуляторы для автомобилей.

Но я человек достаточно грамотный и усвоил, что матчасть знать надо! Иначе что-то может пойти не так с большим бодабумом! А торгашам верить нельзя. Поэтому взялся за изучение матчасти! В результате моих изысканий родилось то, чем я доволен и по сей день. А именно – я сделал так, что теперь можно подключать автомобильный аккумулятор в ИБП. То есть, подружил ИБП и аккумулятор.

Как выбирать ИБП для газового котла

аппараты типа off line;
линейно-интерактивные ИБП;
блоки непрерывного действия типа on line.

Принцип работы офлайн «бесперейбоника» простой – какое напряжение входит в блок, такое и выходит. Если сеть сильно падает, прибор использует энергию батареи. Онлайн-аппарат работает иначе: сначала входной ток выпрямляется, «загоняется» в строгие рамки – 220…230 В, 50 Гц, затем снова преобразуется в переменный и направляется потребителю. Линейно-интерактивный ИБП – это блок off line со встроенным стабилизатором.

ИБП, предназначенный для отопительного оборудования, должен выдавать правильный синусоидальный сигнал на выходе. Онлайн «бесперебойник» фирмы Luxeon соответствует этому требованиюКакой «бесперебойник» лучше выбрать для газового котла:

Для поддержания работы теплогенератора лучше всего подходят ИБП непрерывного действия (онлайн) с возможностью подключения внешних аккумуляторов. Приборы off line не годятся. Если мощность потребления не превышает 0.5 кВт, а продолжительность отключения – 1 час, подойдет линейно-интерактивный блок со встроенной батареей

Резервный источник должен давать на выходе чистую синусоиду, это важно для нормальной работы электродвигателей насосов. ИБП для бытовой техники или компьютеров не подойдут для котлов, поскольку выдают так называемую аппроксимированную синусоиду или квазисинусоиду

Чтобы не покупать отдельный стабилизатор, выбирайте аппарат, способный сгладить перепады напряжения в электросети. Существуют модели, выравнивающие напряжение в широком диапазоне – от 120 до 300 вольт, правда, такие ИБП стоят дороже обычных. При использовании генератора нужно стабилизировать не только напряжение, но и частоту тока. Здесь нужен «бесперебойник» типа онлайн с инвертором, другие использовать бессмысленно. Импортные настенные котлы нередко чувствительны к расположению фазы. Если вставить вилку в розетку неправильно, агрегат уходит в ошибку. Для такого отопителя присматривайте блок питания со сквозным «нулем».

Ступенчатая и аппроксимированная форма выходного сигнала не подходит для отопительной техникиРазъяснение по поводу компьютерных ИБП. Аппроксимированная синусоида на выходе таких аппаратов хорошо воспринимается электроникой, а вот асинхронные двигатели насосов сильно греются, гудят и быстро выходят из строя. Вот почему необходим «бесперебойник» с правильной синусоидой.

Новый блок резервного питания лучше сразу проверить. Подключите аппарат к газовому котлу согласно инструкции и попробуйте запустить агрегат в режим отопления. Если автоматический розжиг не сработает, блок нужно менять на другую модель.

Бытовой ИБП для твердотопливного котла выбирается аналогичным образом – определяется мощность электроустановок и контроллера, качество электроснабжения и длительность автономного режима. Дальше следуйте нашим советам или рекомендациям, озвученным на видео:

Расчет мощности и времени автономной работы

Какой мощности следует выбрать ИБП для котельной? Расчет здесь не замысловатый.

Просто сложите мощности всех электроприборов, которые будут подключаться через него, и умножьте на два. Если есть глубинный насос, то на три — с учетом его пусковых токов.

Данные можно взять из паспорта или инструкции по эксплуатации, либо посмотреть непосредственно на корпусах изделий.

Например, для котельной где установлено 3 насоса по 90Вт и сам котел в 135Вт подойдет инвертор от 0,8 до 1,0кВт. При меньшей мощности будут перегреваться полевые ключи (транзисторы).

Если сумма всех электроприборов превышает мощность выбранной вами модели, вдруг вы захотите запитать какие либо бытовые приборы, лампочки, то изначально учитывайте и их, а не только котельное оборудование.

Здесь уже мощность может варьироваться от 1 до 5кВт.

А как долго будет работать выбранный ИБП в автономном режиме? Здесь все зависит от аккумуляторов. Вот таблица с характеристиками емкости батарей и подключаемой нагрузки:

Из нее наглядно видно в часах и минутах, насколько времени хватит вашего бесперебойника, для независимой работы от сети.

Переделка в источник 12 В

Вначале для того, чтобы получить блок питания из бесперебойника своими руками, следует при помощи крестовой отвертки снять крышку корпуса. После этого находится сердечник трансформатора импульсного типа. Далее производится замер линейных размеров сердечника при помощи линейки или штангенциркуля. Допустимые значения площади — 1 см2, так как сердечник таких размеров способен создавать мощность в зарядной цепи до 100 Вт.

На практике для подзарядки любого бытового электроприбора хватает 60 Вт, в частности АКБ.

В архитектуре микросхемы блока практически на 100 % используется схема с маркировкой TL494. На ней оставляются только цепи с элементами с напряжением в +12 В, остальные цепи выпаиваются. Опорный резистор R43 в схеме заменяется на пару из постоянного и переменного резисторов R431 и R432. На этом переделка ИБП в зарядное устройство закончена. Надевают крышку и привинчивают винты.

Можно ли зарядить аккумулятор ИБП автомобильной зарядкой

Какими отличиями обладает зарядное устройство ИБП и можно ли его применять для зарядки автомобильного аккумулятора? Можно, если воспользоваться функцией постоянного тока. Тогда аккумулятор будет получать заряд долго, но зарядится полностью. Если воспользоваться постоянным напряжением, максимальное значение 13,8 В не позволит выполнить полную зарядку.

Точно также гелевый аккумулятор бесперебойника можно зарядить ЗУ от автомобильного АКБ. Но выставить нужно постоянный ток, равный 10 % от емкости. Примерное время накопления энергии около суток. Перезаряд гелевой батареи недопустим, необходимо снять ее с зарядки до достижения 14,4 В. Пред тем как зарядить аккумулятор ИБП зарядным устройством от автомобиля, нужно убедиться, что на корпусе устройства есть надпись rechargeable.

Зарядить автомобильный аккумулятор, используя ИБП можно, используя схему поочередного насыщения нескольких аккумуляторов, в схеме для газового котла. Тогда зарядное для автомобильного аккумулятора используется поочередно к накопителям, но тот прибор, что работает в паре с ИБП, не должен одновременно подзаряжаться.

На многочисленных форумах предлагают использовать ИПБ для зарядки автомобильного аккумулятора, выполнив электронную схему переключения своими руками

Важно чтобы была отсечка работы АКБ в схеме и подзарядкой. Если внешняя батарея одна, на время заряда автомобильным ЗУ защитный блок должен отключаться от потребителя должен отключаться

Пользователи советуют использовать в схеме ИБП автомобильную батарею б/у или восстановленную. Так можно продлить срок службы автомобильной АКБ и научиться управлять процессом зарядки ИБП своими руками.

Представляем вашему вниманию статью Александра Ткачева из Риги, который в соавторстве с Александром Ярошенко (SamElectric.ru) расскажет о том, как можно использовать обычный автомобильный аккумулятор для резервного питания важного оборудования. Источник бесперебойного питания (ИБП) является не просто защитником электропотребителей от скачков и перепадов питающего напряжения, но и полноценным источником накопленной энергии

Источник бесперебойного питания (ИБП) является не просто защитником электропотребителей от скачков и перепадов питающего напряжения, но и полноценным источником накопленной энергии.

С постоянным совершенствованием электронных компонентов снижается и их стоимость. Если 10–15 лет назад ИБП мощностью 1000 ВА был достаточно дорогим прибором, то сейчас такой ИБП можно приобрести по доступной цене. В современных ИБП используются дорогие необслуживаемые свинцовые аккумуляторные батареи, произведенные по технологии AGM (Absorbent Glass Mat). Суть технологии — использование вместо жидкого электролита токонепроводящего пористого материала с жидким электролитом в порах. Такой аккумулятор безопасен с точки зрения использования (может использоваться в положении «на боку» или «вниз головой») и не требует обслуживания, но имеет один существенный минус: высокая цена.

Обычная автомобильная стартерная аккумуляторная батарея (АКБ) имеет жидкий электролит и стоит в 2–3 раза дешевле при такой же емкости, но накладывает на использование в ИБП некоторые ограничения. Поэтому производители ИБП предпочитают ставить в свои изделия именно AGM батареи.

Далее мы рассмотрим обслуживаемые кислотно-свинцовые АКБ, используемые в автомобилях, и покажем, как «обмануть систему» и применить АКБ в обычных ИБП.

Какие аккумуляторы стоят в источниках бесперебойного питания

В системах ИБП используются герметичные (необслуживаемые) батареи, обычно 12 В емкостью от 5 до 250 Ач с выходными клеммами Faston 187/250 (F2). В ИБП используются батареи следующих типов;

Технология AGM;
Гелевые батареи.
никель-кадмий.

Батареи для ИБП производятся такими брендами, как;

ИППОН — ВЕЛИКОБРИТАНИЯ;
Дельта — Китай;
Энергия — Россия;
ЦСБ — Тайвань;
B.B. Battery — Гонконг;
Фиамм — Италия;
Леох — Китай;
C&D Technologies — США;
Юаса — Япония;
Зонненшайн — Германия;
SVEN — Китай;
Тюдор — Португалия.

Все модели батарей ИБП герметичны и не требуют обслуживания. В качестве материала корпуса используется пластик ABS (акрилонитрил-бутадиен-стирол), который устойчив к механическим воздействиям, химическим воздействиям и является одним из невоспламеняющихся материалов. Батареи ИБП располагаются как внутри, так и снаружи ИБП, в зависимости от мощности ИБП. Один из часто используемых размеров батареи для внутренней установки в ИБП — 151x65x94 (мм). В таблице 1 приведены размеры батарей в зависимости от емкости.

Для обеспечения высокой выходной мощности ИБП требуются батареи большой емкости, до 250 Ач. Учитывая их размер и вес, они устанавливаются снаружи. В таблице 2 приведены характеристики некоторых батарей большой емкости.

Изображение	Имя	Вес (кг)	Страна происхождения	Производительность (А/ч)	Размеры(мм)	Напряжение	Тип
SB HRL 12280W	28,50	Тайвань	70	261x168x210	12	AGM
Delta HRL 12-100	33	Китай	100	330x171x215	12	AGM
LogicPower SILVER LP-MG 12-250	69	Украина	250	522x268x220	12	AGM
Fiamm 12FGL150	46.2	Италия	150	483x171x220	12	AGM

Таблица 2 Характеристики батарей для тяжелых условий эксплуатации.

До истечения гарантийного срока батареи или начала сбоев в работе ИБП проверьте энергоемкость батареи, продемонстрировав ее способность разряжаться в режиме постоянной мощности в течение короткого времени (до 15 минут).

ИБП сконструирован таким образом, что батарею можно заменить самостоятельно

При замене батареи следует соблюдать осторожность при обращении с ней. Для поддержания работоспособности ИБП при замене батарей следует использовать батареи того же типа и емкости

Типы ИБП и требования к аккумуляторам

Задачи, решаемые блоком, разнятся. Пассивные устройства устанавливаются в домашний компьютер. Линейно-интерактивные бесперебойники поддерживают напряжение перед потребителем 220 В, АКБ в сеть включен постоянно. ИБП с двойным преобразованием постоянно работает от АКБ, зарядка батареи идет от сети. Напряжение на выходе всегда стабильное, но оборудование сложное, требует охлаждения, устанавливается на особо ответственные потребители энергии.

Мощность бесперебойника определяется в вольт-амперах, а обслуживаемой техники – в ваттах. Соотношение: 1 ВА=0,6 Вт. При недостаточной мощности блока, сработает защита по току, ИБП отключится. Поэтому, подбирая устройство под потребителя нужно предусмотреть резервную емкость 30 %.

Стандартно в ИБП используют гелевые или AGM аккумуляторы. Отличия их по функциональности от автомобильных незначительны, но стоят они значительно дороже. Насколько оправдана модернизация ИБП, и насколько стартовый АКБ авто справится с задачей?

Неисправности и ремонт

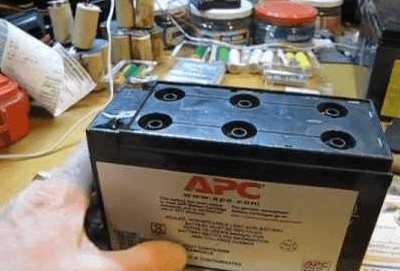

Основная неисправность источника бесперебойного питания, с которой приходится сталкиваться, связана с тем, что бесперебойник не переходит в автономный режим. Она может быть вызвана следующими причинами:

Изношенный аккумулятор не держит заряд и при отключении внешнего питания не может обеспечить током инвертор. Для проверки этого подключите вольтметр к клеммам аккумулятора работающего ИБП и отключите его от розетки. Если напряжение резко упало более чем на треть номинального напряжения (для полностью отказавшего аккумулятора — даже до ноля), замените аккумулятор на аналогичный по рабочему напряжению и емкости. Поскольку в приборе используются герметичные гелевые аккумуляторы, их ремонт невозможен.
Возможна ситуация, когда аккумулятор держит заряд, но неисправна сама цепь зарядки. Это также можно определить во время описанного выше теста: во время, когда ИБП подключен к сети, напряжение на клеммах аккумулятора должно превышать номинальное (для 12 В аккумулятора — 13,2…13,5 В). Потребуется ремонт или замена платы зарядного устройства ИБП.
На UPS типа off-line возможен отказ коммутирующего реле — в этом случае инвертор включается, но выход бесперебойника остается связан с сетевым входом. Проверка заключается в измерении напряжения на выходе инвертора при отключении бесперебойника от сети, а также наличия управляющего напряжения на обмотке реле.
Если же инвертор не выдает напряжения, он потребует ремонта. Наиболее уязвимы в нем ключи оконечного преобразователя, через которые проходит весь ток нагрузки, особенно если она превышала штатную.

Место установки

Размещать ИБП лучше возле существующих розеток. Если он не габаритный, то вовсе не обязательно его вешать на стену, достаточно размесить на ближайшей полке. Главное не закрывать вентиляционные отверстия.

При этом не забывайте о соблюдении правил ПУЭ. Минимальные расстояния от газовых труб до розеток, в том числе и до ИБП, должно быть не менее 0,5м.

По поводу размещения аккумуляторов. Модные AGM модели боятся повышенных температур более 30 градусов. А возле котла температура явно не будет комнатной.

Поэтому размещайте АКБ как можно дальше от труб отопления и горячего котельного оборудования.

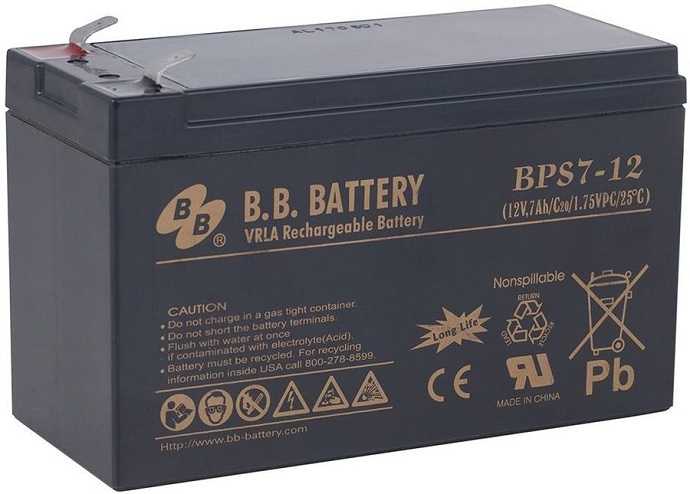

B.B. Battery

B.B. Battery – китайский бренд, под которым выпускаются батареи VRLA. Компания работает с 1992 г. Продукция поставляется в США, Азию и Европу. Сайт представителя в СНГ можно посмотреть тут.

Особенности продукции

На сегодняшний день компания предлагает 17 линеек AGM аккумуляторов и 3 – гелевых. Емкость варьируется от 7 до 230 А*ч при напряжении 12 В. Также есть модели на 2, 4 и 6 В.

Продукцию этой компании очень часто подделывают, встречаются мимикрирующие под B.B. Battery аккумуляторы

Например, с виду одинаковый корпус может отличаться расположением клемм и даже надписью: вместо B.B может быть B.P – несведущий не обратит внимание на такую мелочь. Но при этом емкость подделки будет в 2 раза меньше

Модели от B.B. Battery
Характеристики	BPL40-12	BPL85-12	BPL110-12
Технология	AGM
Напряжение, В	12
Емкость, А*ч	40	85	110
Масса, кг	14,6	31,2	40
Срок службы, лет	10
Примерная цена, руб.	10500	19500	23000

Вывод: выбор батарей B.B. велик, и при покупке нужного аккумулятора обязательно еще раз сверьтесь с рекомендациями производителя вашего ИБП. При этом внимательно изучайте маркировку – встречаются подделки.

Пример переделки ИБП под стартерную АКБ

На основе АКБ и Back UPS 600I была собрана и более 10 лет эксплуатируется ИБП собственной конструкции:

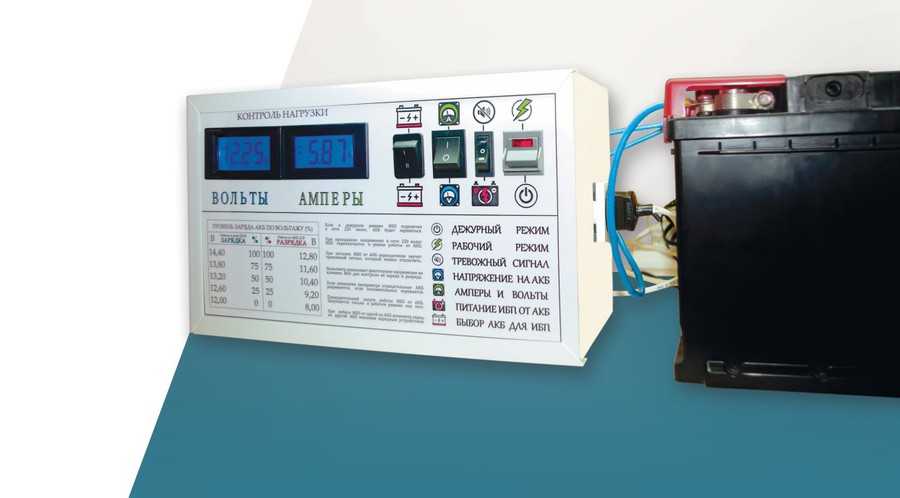

На передней панели мы видим цифровой вольтметр, который показывает напряжение заряда или разряда, и амперметр, который показывает электрический ток в двух направлениях — заряд и разряд.

При подключении нагрузки видно, как проседает напряжение и как амперметр показывает разрядку АКБ с отрицательным значением тока.

ИБП настраивался исходя из того, что забираемый от АКБ ток будет не более 20 ампер. Фактически данный ИБП питает два сервера, рутер и свитч. Гарантированно это все может работать без электричества около 7–8 часов (в зависимости от нагрузки на сервера). Схема подключения позволяет использовать две АКБ и независимо заряжать одну из батарей во время эксплуатации другой. Раз в полгода можно переключаться между батареями, чтобы сравнять процесс старения обоих АКБ.

НЕМНОГО ИСТОРИИ или с чего всё началось

Back UPS APC

Про такой ИБП я писал в статье про использование ИБП для стабилизации питания.

Я тогда на него не мог нарадоваться. Как же — света нет, а комп с монитором работает.

Но в один непрекрасный момент мою радость обломали. И как Вы, Читатель, думаете кто?.. Грёбаные торгаши. Я в первый раз заменил две батареи 6В/7Ач на одну 12В/7Ач получилось немного дешевле. Но когда в течении года батарея опять сдохла, я задумался! Во-первых, батарею приходилось менять раз в год-два. Во-вторых, хотелось чтобы девайсы, подключенные к ИБП работали не несколько минут, для «корректного отключения питания», а хотя бы до времени окончания просчёта на линейке Премьера от Адобов.

Вот тут-то у меня и начали возникать шаловливые мыслишки, а не подключить ли мне автомобильный аккумулятор на ампер 100 (чтоб уж надёжно) к моему ИБП. Тем более торгаши утверждали, что в ИБП нужно использовать только гелевые аккумуляторы, пугая Великими Карами того, кто попробует использовать гораздо более дешёвые аккумуляторы для автомобилей.

Но я человек достаточно грамотный и усвоил, что матчасть знать надо! Иначе что-то может пойти не так с большим бодабумом! А торгашам верить нельзя. Поэтому взялся за изучение матчасти! В результате моих изысканий родилось то, чем я доволен и по сей день.

Принцип работы АКБ

АКБ имеет два крайних рабочих состояния — полностью разряжена и полностью заряжена. Коснусь более детально этих двух состояний. Любой автомобильный АКБ состоит из 6 «банок». Это сленговое понятие сосуда, в котором находятся пластины и кислота. Пластины в этих сосудах соединены последовательно. Вот здесь есть первый фундаментально важный момент. Одна «банка» тоже имеет два крайних рабочих состояния — полностью разряжена с напряжением 2,00 вольт и полностью заряжена с напряжением 2,40 вольт.

Напряжение полностью разряженной АКБ — 12,00 вольт ( 6 х 2 )
Напряжение полностью заряженной АКБ — 14,40 вольт ( 6 х 2,4 )

Как же так, спросите вы? Ведь напряжение на АКБ никогда не бывает больше 13 вольт. И будете правы. Напряжение на полностью заряженной АКБ будет в пределах 12,75 — 12,80 вольт при плотности электролита 1,26 г/куб.см и при температуре 25 градусов по Цельсию. Но откуда 14,4 вольта ?.. Во время зарядки и разрядки в АКБ происходят сложные химические процессы, длящиеся после отключения зарядного устройства или нагрузки какое-то время. Это можно назвать химической инерцией. Соответственно меняется плотность электролита.

Температура в АКБ тоже может быть разной ( от -40 до +50). Когда в АКБ происходят какие-то процессы, меняются все её показатели. И они взаимосвязаны между собой. Напряжение 12,75 — 12,80 вольт — это «напряжение покоя» полностью заряженной АКБ. У полностью заряженной АКБ при подключении нагрузки напряжение упадёт. При отключении нагрузки напряжение снова будет стремиться к тем самым 12,75 — 12,80 вольтам. Но так как было отдано какое-то количество энергии напряжение (в зависимости от этого количества) до 12,75 — 12,80 вольт уже не поднимется.

АКБ считается разряженной на какое-то количество процентов. Соответственно при зарядке напряжение повышается, а когда зарядка прекращается (прекращаются и процессы внутри АКБ) напряжение снова стремится к напряжению покоя.

А вот здесь на подиуме появляется Его Величество Электрический Ток, измеряемый амперами. Чем больше ток нагрузки на АКБ, тем большее количество энергии за единицу времени батарея отдаст. И соответственно разрядится. На АКБ обычно пишут её электрическую ёмкость.

Электроёмкость АКБ это произведение постоянного тока разряда АКБ на время разряда при номинальном напряжении (для автомобильного АКБ это 12 вольт).

Соответственно за час АКБ электроёмкостью 60 Ач может отдать 60 ампер напряжением 12 вольт до её полной разрядки. Практически это выглядит так: если батарею нагружать током 60 ампер один час, её напряжение снизится с 12,75 — 12,80 вольт до 12,00 вольт. Это фундаментальная основа работы АКБ.

Практически же у АКБ есть одна очень неприятная особенность. Ток саморазряда. Причём этот ток увеличивается, если АКБ стоит на солнце и температура электролита в ней повышается. Но и ёмкость АКБ, соответственно, повышается. А вот зимой ток саморазряда уменьшается. Но и ёмкость АКБ соответственно уменьшается. Поэтому существуют стандарты на эксплуатацию, хранение, консервацию АКБ, учитывающие все эти факторы.

У новой АКБ электрической ёмкостью около 60 Ач ток саморазряда при температуре 25 градусов по цельсию обычно не превышает 20 миллиампер. Это значит, что при комнатной температуре АКБ может разрядиться наполовину своей электроёмкости за четыре-пять месяцев. При старении АКБ и при её интенсивной эксплуатации ток саморазряда повышается с каждым циклом разряд-заряд. При нагрузке на АКБ ток саморазряда и ток нагрузки суммируются. Но как же 14,40 вольт, опять настойчиво спросите ВЫ?… Вот здесь есть второй фундаментально важный момент.

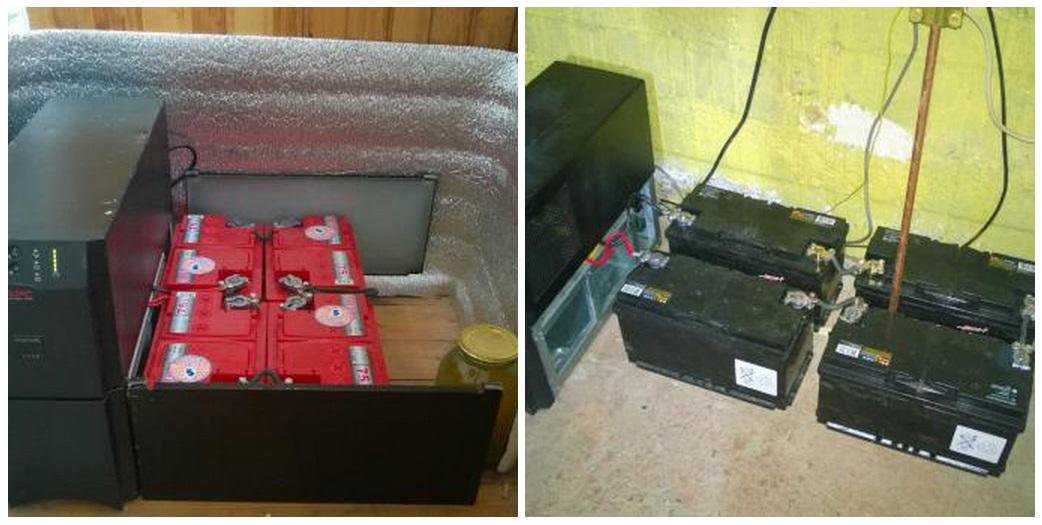

Система из нескольких устройств: особенности сборки

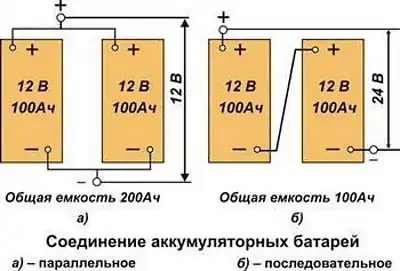

При наличии в системе нескольких батарей важно не перепутать полярность и способ подключения. Существует последовательное и параллельное подключение:

При последовательном несколько батарей подключаются плюсом к минусу, образуется «цепочка». Все подключаемые элементы должны иметь одинаковые параметры, особенно если используются свинцовые.
В случае если нужно поднять общую емкость накопителей энергии, используется параллельное подключение. Здесь применяются две шины: плюсовая подключается к плюсовым клеммам, минусовая — к минусовым. При таком способе общая емкость батарей будет являться суммой емкостей элементов цепи.

Внимание! Подключение аккумуляторов должно производиться в строгом порядке: сначала собирают батарею, потом ее подключают к автоматике. . Если случайно перепутать полярности, произойдет короткое замыкание

При такой перегрузке батарея может взорваться. Чтобы этого не произошло, при замыкании контактов проверяйте, проскакивает ли искра. Если контакты «трещат», значит, нужно проверить полярности подключения мультиметром или диодной лампочкой

Если случайно перепутать полярности, произойдет короткое замыкание. При такой перегрузке батарея может взорваться. Чтобы этого не произошло, при замыкании контактов проверяйте, проскакивает ли искра. Если контакты «трещат», значит, нужно проверить полярности подключения мультиметром или диодной лампочкой.

Принцип работы

Аккумуляторные батареи (АКБ) используются в ИБП с целью накопления и использования электрической энергии для поддержания функционирования оборудования при нарушении электроснабжения от основного источника питания. Аккумуляторы под торговой маркой «Парус электро» являются необслуживаемыми свинцово-кислотными герметизированными с клапанным регулированием и в основном используют технологию AGM (электролит, связанный в стекловолоконном мате с дополнительными сепараторами) с целью обеспечения безопасности работы батареи при вибрации, ударных нагрузках и в любом положении кроме перевернутого.

Принцип работы свинцово-кислотных аккумуляторных батарей основан на происходящей электрохимической реакции между пластинами свинца (Pb) и его диоксида (PbO2) через стеклоткань, пропитанную раствором серной кислоты (H2SO4).

Рис. 1 – схема заряда (а) и разряда (б) AGM аккумулятора, где:

стекловолоконная материя с абсорбированным электролитом
свинцовая пластина-анод
свинцовая пластина-катод
направление движения тока
положительный и отрицательный вывод

Во время заряда аккумулятора (рис. 1а) на свинцовой пластине под воздействием большого числа реакций происходит распад сульфата свинца (PbSO4) и преобразование дистиллированной воды (H2O) в электролит (H2SO4), благодаря этому происходит накопление свободных электронов внутри абсорбированного в стекловолоконной материи электролита.

При разряде аккумулятора (рис. 1б) происходит концентрирование свободных электронов на катодных пластинах АКБ при преобразовании диоксида свинца (PbO2) в сульфат свинца (PbSO4), а электролита в воду. Свободные электроны по внешнему электрическому соединению направляются к аноду, благодаря чему возникает электрический ток.

Период заряда-разряда аккумулятора называют циклом. С каждым циклом АКБ изнашиваются. Долговечность аккумулятора оценивается количеством циклов и зависит от ресурса, заложенного в его электрохимическую систему и конструкцию, а также условий установки и эксплуатации.

При производстве аккумуляторов по AGM технологии сепаратор, состоящий из стекловолокон различной толщины от 0,25 мкм до 3 мкм, плотно укладывается между пластинами для обеспечения контакта пластин с электролитом. Между волокон образуется система пор диаметром от 1 мкм до 10 мкм, в которых жидкий электролит удерживается капиллярной силой подобно губке.

В гелевых аккумуляторах электролит находится в связанном состоянии за счет использования вещества, имеющего в своем составе дисперсию частиц кремневой кислоты с большой поверхностью (200 м2/г). После заполнения аккумулятора происходит его загущение до желеобразного состояния с образованием системы пор диаметром от 0.1 мкм до 1 мкм, в которых также как и в AGM батареях удерживается электролит и создаются условия для рекомбинации газов, образующихся при электролизе.

С использованием абсорбированного и гелеобразного электролита удается получить герметизированный аккумулятор, который может работать в любом положении, кроме перевёрнутого.

Как часто заряжать батарею ИБП?

С какой периодичностью и чем заряжать аккумуляторные батареи для ИБП, чтобы он прослужил максимально долго? Самый длительный допустимый срок службы источника бесперебойного питания достижим в случае, если зарядка АКБ бесперебойника осуществляется непрерывно от одного зарядного устройства с одним и тем же напряжением: либо постоянным, либо напряжением «плавающего» типа. Срок простого хранения обычно оказывается меньше, чем фактический срок постоянно эксплуатируемой и подзаряжаемой батареи. Поэтому не стоит бояться преждевременного износа батареи ИБП из-за частой зарядки. Наоборот, некоторые естественные процессы износа и старения устройств замедляются и приостанавливаются благодаря постоянной подзарядке аккумулятора.

При покупке источников питания в специализированных компаниях сотрудники подробно объяснят, как заряжать ИБП, каковы условия эксплуатации и другие специфические особенности оборудования. Соблюдая рекомендации профессионалов, вы обезопасите свою технику от преждевременного износа и поломок, а себя – от чрезмерных трат на ремонт и замену элементов в оборудовании.

Как понять, что требуется замена АКБ?

Аккумулятор вырабатывает свой ресурс в основном по мере накрутки циклов заряда и разряда. Для AGM аккумуляторов этот ресурс составляет 400─500 циклов. По мере выработки ресурса батарея теряет ёмкость и из-за этого уменьшается время автономной работы компьютера от источника бесперебойного питания.

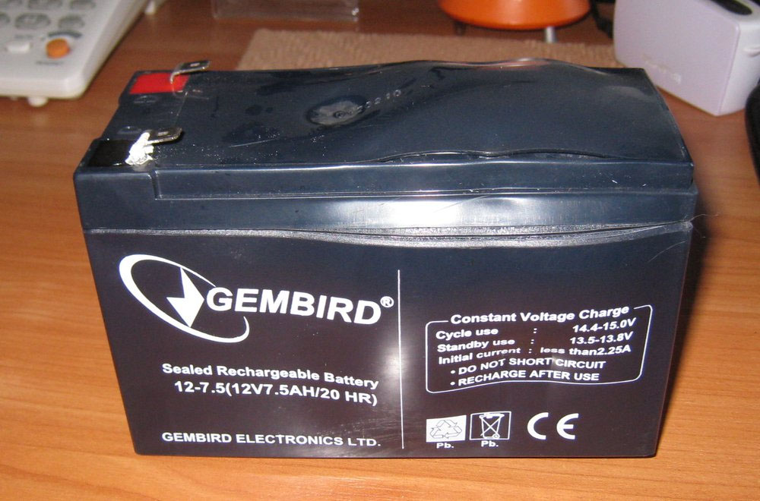

Для подобных моделей частым явлением бывает вздутие из-за избыточного выделения газов внутри. Такое может происходить, если АКБ часто подвергается перезаряду или чрезмерному нагреву. Например, ИБП находится в непроветриваемом помещении с повышенной температурой или задвинут в угол (шкаф и т. п.), где нет вентиляции. Если не хотите, чтобы ИБП подвёл вас в самый неподходящий момент и компьютер отключился, когда вы не успели сохранить данные, меняйте аккумулятор заранее.
