Подробно о глазке-индикаторе заряда аккумулятора

Как определить разрядилась АКБ или нет

Разряд батареи определяется прямыми и косвенными причинами. Но обычно первыми признаками являются тусклые фары и вялый стартер. Есть и другие симптомы:

• неадекватная работа сигнализации, открывание и закрывание авто с задержкой, актуаторы центрального замка работают через раз;
• при выключении двигателя магнитола также отключается;
• тускнеет свет фар, подсветка салона, при работе двигателя яркость света меняется;
• при запуске ДВС стартер изначально схватывает, потом перестает крутить, после крутится с нормальной скоростью;
• плавающие обороты при прогреве движка.

Норма заряда АКБ

Если аккумулятор быстро разряжается, нужно проверить ток утечки в автомобиле. Нормальное напряжение шестиэлементной батареи в состоянии заряда составляет от 12,6 до 12,9 вольт. Напряжение полностью заряженного элемента составляет от 2,1 до 2,15 вольт. Более низкое значение указывает на то, что батарея разряжена.

Но это не значит, что его нельзя использовать. В идеале, конечно, нужно поддерживать батарею полностью заряженной.

На практике такое можно осуществить, только если полностью зарядить механизм, а затем подавать на выводы ток, равный саморазряду. Так что АКБ редко находится в полностью заряженном состоянии.

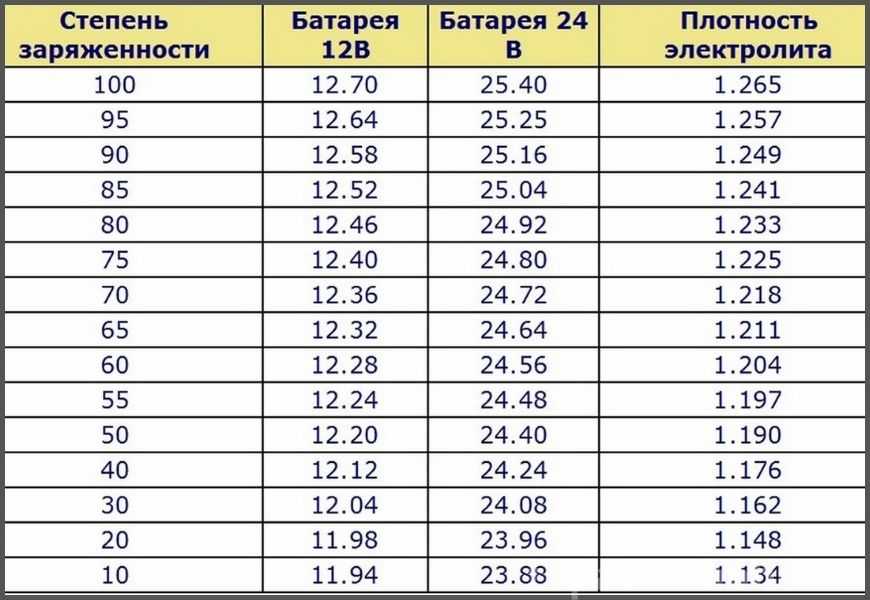

Таблица зависимости напряжения и степени зарядки батареи.

Эксплуатация аккумулятора с низким зарядом

Не рекомендуется эксплуатировать агрегат с напряжением менее 12 вольт. Эксплуатация в таком состоянии способствует повышенной сульфатации пластин, приводит к снижению емкости аккумулятора. Критической нормой напряжения можно назвать 10,8 вольт. Напряжение не должно опускаться ниже этого значения.

Это называется глубоким разрядом, который особенно опасен для необслуживаемых кальциевых приборов. Для них 2-3 таких глубоких разряда приводят к выходу из строя. После такого перепада напряжения они безвозвратно теряют часть своей емкости.

Плотность электролита неразрывно связана со степенью заряда. Скорость заряда можно контролировать не только по напряжению на его клеммах, но и по плотности электролита. Полностью заряженный механизм должен иметь значение плотности 1,27 ÷ 1,29 г/см3. Плотность электролита измеряется специальным прибором – ареометром.

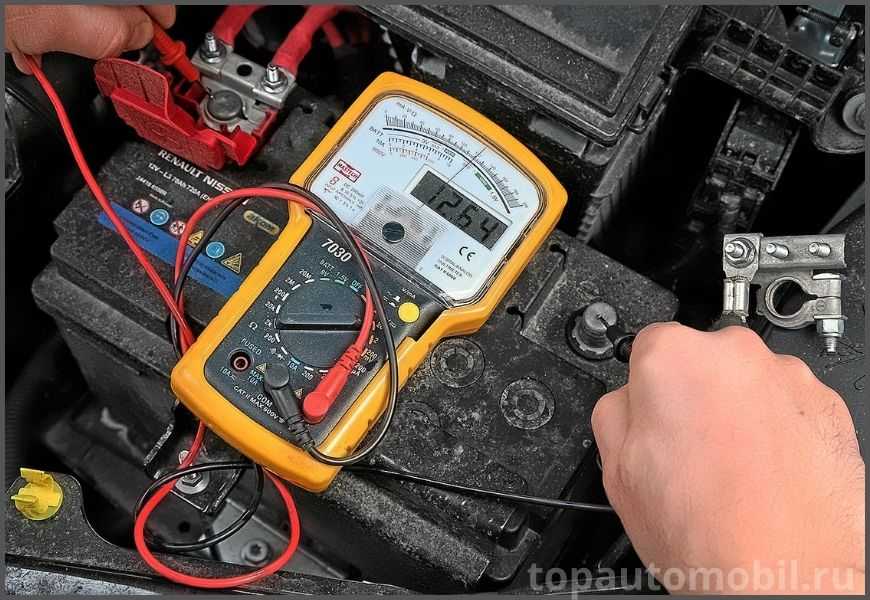

Величина, измеренная на клеммах прибора при разомкнутой цепи (не подключенной к автомобилю), называется ЭДС, измеряется в вольтах и ​​представляет собой работу, необходимую для перемещения положительного заряда между клеммами батареи. Без электродвижущей силы на клеммах не будет напряжения. На клеммах источника питания есть напряжение и ЭДС даже при отсутствии тока в цепи.

Если заряд АКБ и ЭДС на его выводах составляет 12,6 вольта, то после установки в автомобиль и измерения напряжения значение будет 12,4-12,5 вольт. Это считается нормой.

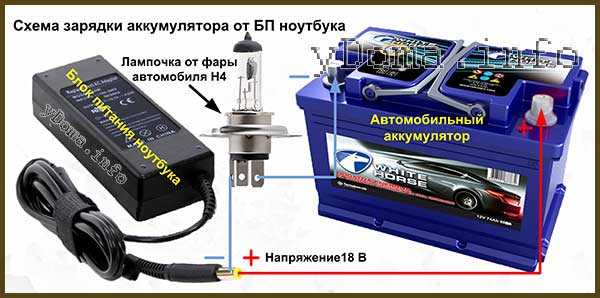

Можно ли заряжать автомобильный аккумулятор блоком питания от ноутбука

Зарядное устройство ноутбука имеет на выходе напряжение 18 В, но если его подключить непосредственно к клеммам автомобильного аккумулятора, то это будет равносильно короткому замыканию выводов блока, сработает защита и ток не потечет. Это связано с тем, что внутреннее сопротивление автомобильного аккумулятора составляет десятые доли Ом и прямое подключение зарядного устройства равносильно короткому замыканию его выводов.

Но если в разрыв одного из проводов включить лампочку от фары автомобиля, то она будет выполнять функцию ограничителя тока и в таком случае автомобильный аккумулятор можно зарядить. Правда ток зарядки не будет превышать 2 А и понадобится, чтобы зарядить полностью разряженный аккумулятор емкостью 50 А×ч на 50% около 20 часов.

Можно ли заряжать дома?

При отсутствии гаража допускается возможность подзарядки АКБ в квартире. Но делать это лучше на балконе. Во время этого процесса электролит выделяет вредный для человека сернистый газ и хлористый кислород. При его вдыхании возможно головокружение и тошнота. Поэтому заряжаем в максимально отдаленном и хорошо проветриваемом помещении. Также следите за состоянием электролита.

Нельзя допускать, чтобы аккумулятор кипел. Это снижает его ресурс. В среднем легковой 60-амперный аккумулятор заряжается за 7-8 часов. При этом на ЗУ нужно выставлять минимальную силу тока. Для АКБ вредны стрессовые нагрузки. Если батарея долго заряжается, или одна из банок закипела через полчаса, значит, она пришла в негодность.

Способы проверки аккумулятора

Проверить состояние АКБ можно различными методами, среди которых диагностика с использованием нагрузочной вилки, мультиметра, зарядного устройства. Также в процессе проверки проводится внешний осмотр аккумулятора и проверка электролита. Теперь рассмотрим каждый из методов отдельно.

Визуальный осмотр

Внешний осмотр – это первое, что нужно сделать во время проверки автомобильного аккумулятора. На данном этапе можно выявить механические повреждения корпуса, окисление клемм или загрязнение поверхности АКБ. Специалисты рекомендуют проводить такую проверку регулярно, так как чистота аккумуляторной батареи тоже может влиять на ее функционирование. Процедура осмотра не отнимет у вас много времени, поэтому ее можно проводить каждый раз, когда вы поднимаете капот.

Осмотр аккумулятора автомобиля

Если на поверхности аккумулятора вы обнаружили пыль, грязь или масло – удалите их с помощью ветоши. Без регулярной очистки устройство постепенно будет терять заряд из-за образование токопроводящего налета. Это и приведет к ухудшению работоспособности АКБ. Не будет лишним проверить надежность крепежных элементов.

Подробную информацию о замене вы сможете найти здесь. Также вас может заинтересовать наша статься об установке ДХО.

Проверка нагрузочной вилкой

Шаг 1. Снимите крышку с плюсовой клеммы аккумуляторной батареи. Это можно сделать руками, без использования каких-либо инструментов.

Снимите крышку с клеммы

Шаг 2. Подключите плюсовой провод нагрузочной вилки к положительной клемме аккумулятора (той, которую вы оголили). Как правило, на устройстве плюсовой провод окрашен в красный цвет.

Соедините «плюсы» вилки и АКБ

Шаг 3. Подсоедините минусовый провод нагрузочной вилки к минусовой клемме аккумуляторной батареи.

Теперь соедините «минусы»

Шаг 4. Подключите наконечник устройства (штырь) к плюсовой клемме АКБ. При этом нужно быть предельно осторожным, так как металлический штырь во время работы может сильно нагреваться.

Почему не горит, даже после полной зарядки?

Очень частый вопрос, многие все же думают — что это лампочка и после зарядки она должна загораться! Как мы уже с вами разобрали, что это совсем не так. И вполне возможно, что при полном заряде зеленый индикатор не выйдет! ПОЧЕМУ?

ДА все просто:

• Зеленый шарик может просто «заедать» на этих «маленьких полозьях». Стоит батарею потрясти, и он займет свое место. Очень часто так бывает.
• Попала грязь от пластин, со временем пластины начинают осыпаться, электролит становится мутным, он имеет частички свинца, поэтому он препятствует индикатору нормально передавать информацию.
• Батарея действительно вышла из строя, такое тоже исключать нельзя, даже при длительных зарядках она не берет плотность.

Соблюдайте технику безопасности

То, что откручивать горячий аккумулятор голыми руками не стоит, понимают почти все. А вот о том, что аккумулятор содержит в себе яды, знают не все. АКБ содержит отравляющие вещества: серную кислоту, свинец, мышьяк, водород. О них найти информацию несложно.

Ниже советы, которые мы настоятельно рекомендуем соблюдать при работе с аккумулятором:

• производить манипуляции с АКБ надо в проветриваемом нежилом помещении;
• температура окружающей среды, где вы работаете с батареей, должна быть не ниже +10 °C (если аккумулятор с мороза, то сначала ему надо дать отогреться);
• работайте только в перчатках из резины и защитных очках, кожа должна быть закрыта одеждой (на подобные рекомендации водители часто не обращают внимания, чем подвергают себя риску, например, получить химический ожог);
• нельзя вливать воду в кислоту, можно только наоборот (иначе будет сильная реакция с выделением тепла, что может привести к неприятностям);
• нельзя курить, зажигать что-либо, использовать приборы, дающие искру (в аккумуляторе продуцируются газы, которые могут воспламениться);
• этот совет связан с предыдущим: обязательно дайте улетучиться газам перед зарядкой АКБ, чтобы минимизировать возможные риски;
• после работы с аккумуляторами обязательно вымойте руки мылом и теплой водой.

Основные разновидности заряда

Аккумулятор играет главную роль во время пуска работы двигателя машины. Насколько этот пуск произойдёт успешно, во многом зависит от подзарядки аккумуляторной батареи. Но далеко не каждый водитель следит за уровнем зарядки АКБ. В этом случае в несколько раз возрастает шанс, что в один день машина просто не сможет завестись по причине выхода из строя аккумулятора. Сама проверка зарядки устройства считается довольно простой.

В этом случае нужно просто время от времени проверять показатель напряжения в аккумуляторе машины специальным диагностическим прибором — вольтметром либо мультиметром. Но намного проще и легче, если у пользователя будет в запасе специальный индикатор, который будет показывать общее состояние заряда устройства. Именно такие индикаторы на автомобильный аккумулятор пользуются широким спросом в настоящее время.

Современные технологии продолжают активно развиваться, в производственной сфере автомобилей пытаются всеми возможными способами сделать поездки на транспорте и его обслуживание более удобным. На современных машинах в бортовой компьютер, помимо различных функциональностей, включены показатели напряжения аккумуляторной батареи.

Но такие расширения представлены далеко не в каждой машине. На более старых моделях может находиться аналоговый вольтметр, по которому будет довольно не просто определить, в каком состоянии находится система. Для новичков в автомобильной сфере лучше всего предварительно будет изучить норму зарядки аккумулятора транспорта и лишь потом приступать к определению индикатора.

В последнее время на рынок стало поступать всё большее количество индикаторов для определения заряда батареи. Их стали производить для аккумуляторов, представляющих собой гидрометр, а также для дополнительных дисплеев в салоне машины.

Такие типы индикаторов производят многие страны. Их довольно просто разместить внутри салона транспорта и подключить к бортовому экрану. Помимо этого, в интернете представлено большое количество простых схем создания индикаторов заряда своими руками. Сложностей в этом процессе особо не возникает.

Где находится и как работает глазок аккумулятора?

Глазок индикатора АКБ снаружи выглядит как прозрачное круглое окошко, которое находится на верхней крышке батареи, чаще всего возле центральных банок. Сам индикатор аккумулятора представляет собой жидкостный ареометр поплавкового типа. О работе и использовании этого прибора подробно написано здесь.

Зачем нужен глазок в аккумуляторе и как он работает: видео

Принцип действия индикатора заряда аккумулятора основан на измерении плотности электролита. Под глазком на крышке находится световодная трубка, наконечник которой погружен в кислоту. В наконечник помещены разноцветные шарики из разных материалов, всплывающие при определенном значении плотности заполняющей батарею кислоты. Благодаря световоду цвет шарика отчётливо виден через окошко. Если глазок остаётся черным или белым, это указывает на недостаток электролита и необходимость доливки дистиллированной воды либо на неисправность батареи или индикатора.

Как проверить в автомобиле исправность реле-регулятора заряда аккумулятора

Для этого нужно запустить двигатель автомобиля и, не включая электрические приборы, изменяя обороты двигателя (манипулируя педалью газа) измерять напряжение на клеммах аккумулятора. Величина напряжения должна быть в пределах 13,9 В-14,3 В. Если напряжение при больших оборотах двигателя меньше указанной величины, то неисправен генератор или реле-регулятор, возможно, ослабло натяжение ремня, передающего крутящий момент с вала двигателя на генератор. Если напряжение больше, то неисправен реле-регулятор и требуется его ремонт или замена. При малых оборотах двигателя напряжение может быть меньше 13,9 В и это нормально.

Как узнать что аккумулятор полностью заряжен

Посмотреть заряд аккумулятора можно с помощью индикатора или вольтметра. Точность индикатора и вольтметра не очень высока и зависит от утруждающей среды, покажет заряд в той части где установлен.

Также обычно различные индикатора показывают заряд например во встроенном индикаторе показывается зеленая лампочка, которая обозначает полный заряд батареи.

Почему после зарядки может не загореться зеленый цвет индикатора Если при полной зарядки аккумулятора встроенный индикатор не показывает зеленый цвет то возможно:

• при зарядке аккумулятора испарился электролит, и уровень ниже нормы;
• повредились или застряли шарики в поплавке чтобы это исправить нужно постучать по индикатору;
• изношенния аккумулятора привело загрязнения индикатора потому и не видно шарика;

Вы когда-нибудь меняли в своём автомобиле аккумулятор?

Да!Нет…

Индикатор заряда аккумулятора своими руками

Индикатор заряда аккумулятора своими руками на двух светодиодах — правильно обслуживаемые аккумуляторы будут работать у вас хорошо и долю. Обслуживание подразумевает, в частности, регулярный контроль напряжения аккумулятора. Изображенная на Рисунке 1 схема подходит для большинства типов аккумуляторов. Она содержит опорный светодиод LED_REF, работающий при постоянном токе 1 мА и обеспечивающий эталонный световой поток постоянной интенсивности, не зависящей от напряжения аккумулятора.

Это постоянство обеспечивается резистором R1 включенным последовательно со светодиодом. Поэтому, даже если напряжение полностью заряженного аккумулятора упадет до полного разряда, ток через него изменится всего на 10%. Таким образом, можно считать, что интенсивность излучения остается постоянной в диапазоне напряжений аккумулятора, соответствующем переходу от состояния полного заряда до полного разряда.

Световой поток измерительного светодиода LED_VAR меняется в соответствии с изменениями напряжения аккумулятора. Расположив светодиоды поблизости друг от друга, вы получите возможность легко сравнивать яркость их свечения, и, таким образом, определять статус аккумулятора. Используйте светодиоды с диффузно-рассеивающей линзой, поскольку приборы с прозрачной линзой раздражают ваши глаза. Обеспечьте достаточную оптическую изоляцию светодиодов, чтобы свет одного светодиода не попадал на линзу другого.

Работа измерительного светодиода

Измерительный светодиод работает при токе, меняющемся от 10 мА при полностью заряженном аккумуляторе до значений менее 1 мА при полном разряде. Стабилитрон D_z с последовательным резистором R₂ необходимы для того, чтобы ток имел резкую зависимость от напряжения батареи. Сумма напряжения стабилитрона и падения напряжения на светодиоде должна быть чуть меньше, чем самое низкое напряжение аккумулятора. Это напряжение падает на резисторе R₂. Изменения напряжения батареи вызывают большие изменения тока резистора R₂. Если напряжение равно примерно 1 В, через светодиод LED_VAR течет ток 10 мА, и он светится намного ярче, чем LED_REF. Если напряжение ниже 0.1 В, интенсивность свечения LED_VARvar будет меньше, чем у LED_REF. показывая, что аккумулятор разряжен.

Индикатор заряда аккумулятора своими руками — непосредственно после окончания зарядки аккумулятора напряжение на нем превышает 13 В. Для схемы это безопасно, поскольку ток ограничен значением 10 мА. Если светодиоды горят ярко, быстро отпустите кнопку S₁1( чтобы не допустить их повреждения (Рисунок 2). Хотя в примере на Рисунке 2 индикатор заряда подключен к 12-вольтовой свинцово-кислотной аккумуляторной батарее, вы без труда можете адаптировать эту схему к другим типам аккумуляторов. Кроме того, вы можете использовать ее для контроля напряжения.

Два зеленых светодиода индуцируют состояние, когда заряд батареи превышает 60%. Набор красных светодиодов показывает, что заряд аккумулятора упал ниже 20%. Светодиоды LED_REFG и LED_REFR подключены через резисторы R₁ и R₂ сопротивлением 10 кОм. Последовательное измерительными светодиодами, яркость свечения которых изменяется, включены стабилитроны и резисторы R₃ и R₄ сопротивлением 100 Ом. Диоды D₁, D₂ и D₃ задают требуемое напряжение ограничения. Зависимость яркости свечения светодиодов от состояния аккумулятора показана в Табпице1.

Для расчета интенсивности свечения зеленого измерительного светодиода можно использовать следующее выражение:

V_BATT= 10_G x 100 +V_D1 +V_D2 +V_LEDG +V_DZ1

При токе зеленого светодиода 1 мА

V_BATT =103 x 100+0.6+0.6+1.85+9.1=1225B.

Падение напряжения на используемых светодиодах при прямом токе 1 мА равно 1.85 В. Если характеристики светодиодов отличаются, сопротивления резисторов необходимо пересчитать. При этом напряжении светодиоды светятся одинаково, что соответствует заряду аккумулятора на 60%. Описание свинцово-кислотных аккумуляторов можно найти в. Для расчета интенсивности свечения красного измерительного светодиода можно использовать следующее выражение:

V_BATT= I_R x IOO+V_D3+V_LEDR+V_ZD2

При токе зеленого светодиода 1 мА

V_BATT =10-3 x 100 +0.6 + 1.85 + 9.1 =11.65 В.

Поскольку при таком напряжении оба красных светодиода светятся одинаково, это означает, что аккумулятор заряжен на 20%. Светодиод LED_VARGvarg не горит. Рисунок 3 показывает, что оба измерительных светодиода светятся ярче опорных, сообщая о том, что аккумулятор заряжен на 100%

Какие бывают индикаторы заряда автомобильного аккумулятора?

Технологии не стоят на месте и производители автомобильной техники изо всех сил стараются сделать поездки на автомобиле и его обслуживание максимально комфортным. Поэтому на современных автомобилях в бортовом компьютере, среди прочих функций, можно найти данные о напряжении аккумуляторной батареи. Но такие возможности есть далеко не на всех автомобилях. На старых авто может присутствовать аналоговый вольтметр, по которому достаточно сложно понять, в каком состоянии находится АКБ. Для новичков в автомобильном деле советуем ознакомиться с материалом о норме заряда аккумулятора автомобиля.

Давайте, разберём все эти разновидности индикаторов для АКБ подробнее. Вернуться к содержанию

Встроенный контроллер

Благодаря техническому прогрессу повышается комфорт обслуживания и поездки на машине. Многие современные автомобили оснащены бортовыми компьютерами. Одна из его функций – показывать напряжение АКБ. Но такая роскошь доступна не всем водителям. На старых моделях порой установлен аналоговый вольтметр, но по его показаниям трудно судить о состоянии зарядки. Поэтому стали производить специальные индикаторы заряда аккумуляторных батарей. Они выпускаются как встроенными в аккумулятор, так и в виде отдельных устройств, которые подключаются к бортовому компьютеру.

Встроенными индикаторами обычно оснащаются необслуживаемые аккумуляторные батареи. Они представляют собой поплавковые индикаторы, которые часто называют гидрометрами. По их цвету можно определить степень заряженности АКБ и уровень электролита. Для контроля состояния аккумулятора достаточно индикации одной ячейки. Перед тем, как воспользоваться индикатором, следует слегка постучать по нему. Это необходимо для того, чтобы вышли пузырьки воздуха, которые могут помешать вести наблюдения. Таким образом, можно будет четко видеть цвет индикатора.

При анализе следует учесть то, что когда батарея начинает заряжаться, то плотность электролита увеличивается ближе к электродам. Над электродами повышение плотности происходит за счет диффузии. Индикатор находится над электродами, соответственно будет реагировать на плотность в этой части батареи. Это может стать причиной неточных результатов.

Даже при полной зарядке индикатор может оставаться черного цвета. Объясняется такая ситуация тем, что не успели перемешаться слои электролита большей плотности со слоями меньшей плотности. Процесс диффузии может длиться несколько дней.

Схема встроенного индикатора выглядит следующим образом:

Принцип действия

У большинства гидрометров одинаковый принцип действия, он основывается на трех положениях индикатора. Когда заряжается батарея, увеличивается плотность электролита. Благодаря этому зеленый шарик, выполняющий роль поплавка, всплывает по трубке и появляется в глазке индикатора. Обычно поплавок виден, если заряженность батареи превышает 65 %.

Если поплавок тонет в электролите, это означает, что плотность не отвечает норме и АКБ недостаточно заряжена. При этом глазок индикатора будет черного цвета. Такая ситуация говорит о том, что необходима подзарядка.

Существуют модели, в которых кроме зеленого шарика есть красный, поднимающийся по трубке при низкой плотности. В этом случае в глазке будет виден красный шарик.

Последним вариантом является низкий уровень электролита. В этом случае в глазок индикатора будет видна поверхность электролита. Это значит, что необходимо долить электролит или дистиллированную воду. Правда, в случае с необслуживаемым устройством, сделать это сложно.

Проверка уровня электролита

Для этого используется специальная трубочка с делениями из стекла, которая опускается в заливное отверстие АКБ до упора в сепараторные сетки. Затем закрывается пальцем отверстие трубки сверху, и она извлекается. Полученный уровень в трубочке соответствует объему электролита в аккумуляторе. Нормальным является уровень превышающий верхний край пластин на 10-12 мм.

Снижение уровня электролита обусловлено выкипанием. Для устранения проблемы достаточно добавить дистиллированной воды в соответствующую банку. Непосредственно электролит добавляется только в том случае, когда установлено, что он исчез по каким-либо явным причинам.

Распространенные виды и типы нагрузочных вилок

В специализированных магазинах и на рынках можно встретить большое число нагрузочных вилок, которые отличаются конструкцией, диапазоном измерения и уровнем измеряемого тока.

Кроме того, такие измерительные приборы классифицируются по типу проверяемых АКБ — для щелочных и кислотных источников питания.

Главной особенностью является разница в нагрузке (чаще всего — от 1 до 12 Ампер).

Также существуют вилки, позволяющие проверять отдельные банки аккумулятора, если конструкция изделия дает такую возможность.

К наиболее популярным видам нагрузочных вилок можно отнести:

• НВ-Б — устройство, позволяющее измерять в напряжение в диапазоне от 0 до 3 Вольт. Максимальная нагрузка по току составляет 100 Ампер. Прибор используется для проверки аккумуляторов кислотного типа (напряжением 2 В) и щелочных АКБ (1,2 Вольта).
• Э 107 УХЛ4 — тип нагрузочной вилки для проверки 12-вольтовых автомобильных АКБ. Предел измерений в этом устройстве составляет от 0 до 20 Вольт. Граничная нагрузка по току — 100 Ампер.
• BH-01 — устройство, позволяющее измерять напряжение в диапазоне от 0 до 15 В. Рабочая температура составляет от 1 до 35 градусов тепла. Повторная проверка должна производиться через 15 секунд.
• HB-01 —прибор, отличающийся точностью в 2,5%, а также диапазоном измерений от 0 до 15 Вольт. Величина нагрузки — 100 или 200 Ампер. Температурный диапазон от 30 градусов мороза до 60 градусов тепла.
• НВ-03 — наиболее востребованное у автовладельцев изделие, отличительной особенностью которого является наличие электронного вольтметра с ЖК индикатором. В комплекте поставляется две нагрузки, которые можно по отдельности подключать к вилке. Максимальная токовая нагрузка — 200 А, напряжение — от 0 до 16 Вольт, а емкость проверяемых АКБ — от 15 до 240 А*ч. Изделие используется для проверки аккумуляторов на стандартное напряжение 12 Вольт. В случае подключения одной нагрузки предельный ток будет составлять 100 Ампер. При этом можно тестировать АКБ с емкостью 15-100 А*ч. Если установить две нагрузки, максимальный ток вырастает до 200 Ампер. При этом удается проверить АКБ на 100-240 А*ч.
• HB-04 — более мощное устройство, позволяющее тестировать аккумуляторы на 12 и 24 Вольта. Кроме того, с помощью прибора можно проверить отдельные элементы АКБ на 2 В. Точность измерений — 0,5%, диапазон напряжения — 0-32 В. Кроме того, изделие работает в широком диапазоне температур — от -20 до +60 градусов по Цельсию.

Погрешности в работе индикатора

Не стоит безоговорочно верить показателю индикатора и полностью на него полагаться. Судя по многочисленным отзывам автолюбителей, в его работе есть погрешности, и он не всегда показывает реальное состояние аккумулятора. Причина может быть в следующем:

• плотность электролита меняется в зависимости от температуры – холод повышает его плотность, и индикатор будет показывать норму при том, что аккумулятор на самом деле почти разряжен;
• стеклянные и пластиковые части прибора могут повредиться из-за высокой температуры и повлиять на его точность;
• аккумулятор состоит из 6 банок, а прибор установлен только в одной и отображает данные только по ней, ситуация же в остальных банках может существенно отличаться и влиять на общую работу всего АКБ.

Автолюбители отмечают еще один недостаток такого индикатора – чтобы проверить заряд нужно открыть капот и заглянуть под него. Конечно же, гораздо удобнее, когда данные отображаются прямо в салоне автомобиля.

Что означает цвет индикатора заряда АКБ

Цвет индикатора заряда АКБ при определенном его состоянии зависит от производителя. И хотя единого стандарта не существует, чаще всего в глазке можно увидеть следующие цвета:

Цвета индикаторов заряженности аккумулятора

• Зеленый — АКБ заряжен на 80—100%, уровень электролита в норме, плотность электролита выше 1,25 г/см3 (∓0,01 г/см3).
• Красный — уровень заряда ниже 60—80%, плотность электролита упала ниже 1,23 г/см3 (∓0,01 г/см3), но его уровень в норме.
• Белый или чёрный — уровень электролита упал, нужно долить воду и зарядить АКБ. Такой цвет также может указывать на низкий уровень заряда.

Точная информация о цвете индикатора и его значении содержится в паспорте батареи либо сверху на его этикетке.

Что означает черный глазок на аккумуляторе?

Черный глазок индикатора зарядки

Черный глазок на аккумуляторе может появиться по двум причинам:

1. Упала емкость АКБ. Этот вариант подходит для аккумуляторов, в индикаторе которых нет красного шарика. Из-за низкой плотности электролита зеленый шарик не всплывает, поэтому вы видите черный цвет нижней части трубки световода.
2. Снизился уровень электролита — из-за низкого уровня кислоты ни один из шариков не может всплыть на поверхность. Если по инструкции в такой ситуации индикатор должен быть белым, значит он загрязнился продуктами распада пластин АКБ.

Причины по которым горит лампочка зарядки аккумулятора

На самом деле причин того, что загорелась лампочка аккумулятора и не гаснет существует множество. К ним можно отнести:

• Ослабление натяжения ремня на генератор, его износ или повреждение;
• перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;
• поломка реле-регулятора, диодного моста, дополнительных диодов;
• появление обрыва в цепи возбуждения генератора;
• снижение качества контакта на клеммах АКБ или выводе генератора;
• износ щеток генератора;
• отсутствие качественного контакта провода массы.

Что делать если горит лампочка зарядки аккумулятора?

В первую очередь выйдите из машины и на работающем двигателе производите замер напряжения на клеммах АКБ (зажимы ни в коем случае не снимайте).

Если зарядка идет, то напряжение должно быть на уровне 13.6-14,2 Вольт. При отсутствии заряда уровень напряжения будет намного ниже – около 12 Вольт.

Чтобы устранить проблему подготовьте следующие инструменты:

• контрольную лампочку на двенадцать Вольт,
• две отвертки (с плоским и крестообразным жалом),
• мультиметр,
• пассатижи,
• ножик,
• для зачистки контактов используйте наждачную бумагу.

Итак, приступим:

1. Показания бортового вольтметра свидетельствуют о наличии заряда, сигнальная лампа заряда на приборной панели не горит, на клеммах аккумулятора около 12 Вольт, а сам АКБ почти разряжен.

В такой ситуации зачистите места соединений проводов на самом источнике питания. Если эти мероприятия оказались бесполезны, измерьте уровень напряжения на клемме «30» самого генератора.

Одним щупом мультиметра садитесь на эту клемму, а другим – на «массу». Если здесь напряжение намного выше, чем на АКБ, тогда зачищайте тридцатую клемму. При необходимости замените провод, идущий от генератора до аккумулятора.

2. Вольтметр на приборной панели и лампа показывают наличие заряда, но АКБ разрядился.

Напряжение на аккумуляторе при этом нормальное (около 14 Вольт). Включение нагрузки (к примеру, фар) приводит к смещению стрелки заряда в крайнее левое положение.

Основная причина – слабое натяжение ремня на шкиве генератора (натяните ремень, а в случае его повреждения – замените).

К такой проблеме может привести и пробой одного из диодов, а также обрыв фазной обмотки статора. Отключите зажигание и проверьте диоды мультиметром. В случае пробоя замените их.

Проверьте щетки генератора. Для этого достаньте их и измерьте длину. Если она меньше пяти миллиметров, то щетки лучше заменить.

3. При повороте ключа в замке зажигания сигнальная лампа заряда не горит, датчик заряда не срабатывает, зарядки на АКБ нет. Причина – перегорание предохранителя.

Его обозначение – F10, номинал – 10 Ампер. В случае если установка нового предохранителя не дала результатов, то причину нужно искать в реле зажигания или самом замке.

4. После включения зажигания заряда нет, все приборы работают, сигнальная лампа контроля не загорается.

Проверка проста – снимайте проводок с клеммы «шестьдесят один» генератора и подключайте его напрямую к «минусу» (кузову автомобиля). Если лампочка загорается, то причина проблем – обмотка возбуждения генератора.

Второй вариант – плохой контакт в разъеме. Если после зачистки результата нет, то существует риск перегорания самой лампы.

5. При повороте ключа в замке зажигания лампа заряда горит, а после заводки продолжает свиться. При этом зарядки нет или появляется периодически. Причина – недостаточный контакт провода на разъеме с приборной панелью (он может окислиться).

Напоследок проверьте реле-регулятор. Для этого на его контакты подайте напряжение с АКБ. Если на щетках есть 12 Вольт, то реле исправно. Если нет, то устройство подлежит замене.

Если у вас появились проблемы с зарядкой АКБ (не гаснет сигнальная лампа или не загорается вовсе), то проверяйте все версии.

Зарядка закончена, но индикатор не зелёный

Бывает и так, что батарея достаточно долго, как того требует инструкция, постояла на зарядном устройстве. Но всё равно цвет индикатора не поменялся.

Тут можно выделить несколько вероятных причин:

• шарик застрял в трубке и не может занять своё место, а потому рекомендуется просто немного встряхнуть корпус;
• постепенно осыпающиеся пластины загрязнили индикатор, из-за чего он работает некорректно;
• аккумуляторная батарея окончательно вышла из строя.

Индикатор, установленный на корпусе аккумулятора, является довольно простым решением, позволяющим быстро и сравнительно точно узнать о текущем состоянии источника питания.

Хотя есть и такие автомобилисты, кто считает цветовой индикатор бессмысленным и бесполезным. Для них единственным способом определить состояние аккумулятора является проверка с помощью мультиметра, нагрузочной вилки или иных диагностических приборов.

На этот счёт можно спорить бесконечно долго. Но все автовладельцы сходятся в том, что следить за состоянием АКБ необходимо. Это убережёт от внезапных поломок, неисправностей и банальной невозможности после длительной стоянки машины завести двигатель.
