Прямая и обратная полярность аккумулятора: в чем отличие, какой выбрать?

Грузовые автомобили

Чтобы узнать полярность аккумулятора для грузовой машины, нужно посмотреть на клеммы, развернув прибор этой стороной к себе. Выводы часто расположены на короткой стороне. Если плюсовой вывод находится слева, а минусовой – справа, то это обратнополярная АКБ, и она обозначается цифрой «3».

Минус, размещающийся справа, и плюс слева определяют прямополярный аккумулятор для грузового автомобиля, который обозначается цифрой «4».

В редких случаях встречаются ещё другие варианты компоновки батареи:

«2» – выводы расположены по диагонали.
«6» – стороны батареи одинаковые ширины, и выводы расположены с одной стороны, слева направо «-», затем «+».
«9» – токовыводящие элементы размещены по центру коротких сторон.

Дополнительные способы определения полярности

Определение полярности аккумулятора возможно и по внешнему виду отдельных элементов. У прямополярной АКБ:

плюсовая клемма больше минусовой;
клеммные выводы в целом толще.

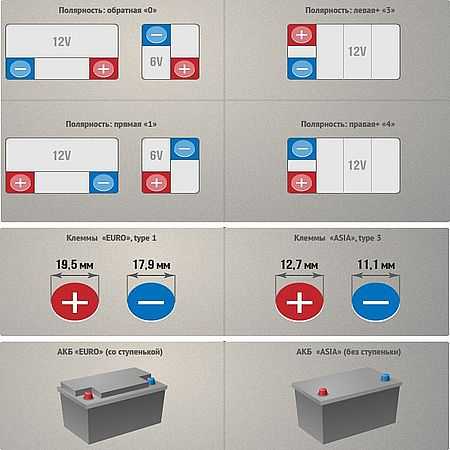

Толщина клемм (мм.)

Прямополярный	Обратнополярный
Плюс	19,5	12,7
Минус	17,9	11,1

Затруднений с определением не должно возникать ещё и по той причине, что производитель выбивает на корпусе рядом с клеммами или непосредственно на клеммах «+» и «–».

Кроме того, маркируются цветами, соответственно, «+» – красный, «–» – синий или чёрный:

защитные колпачки на клеммных проводах;
наклеммные колпачки.

На сам аккумулятор может быть нанесена маркировка в виде букв «L» или «R». Первая указывает на обратную полярность, вторая – на прямую.

Если никаких обозначений на аккумуляторе нет, то полярность определяют с помощью:

мультиметра – в режиме измерения постоянного напряжения тока (U) чёрный щуп подсоединяют к предполагаемому минусу, а красный – к плюсу. Если проверяющий угадал расположение полюсов, то прибор покажет напряжение «12 В». Если полярность не совпала, то напряжение будет « -12 В»;
слабого раствора кислоты, например, лимонной. К выводам аккумулятора нужно подсоединить медные провода, одним концом прикрутить по одному проводу к выводам, а другим опустить их в раствор

Важно, чтобы провода не соприкасались. Там, где будет минусовой провод, образуются пузырьки воздуха;
сырого картофеля

Также используются медные провода, только их нужно воткнуть в разрезанную пополам картофелину на расстоянии 5-10 мм друг от друга. Там, где «+», картофель позеленеет;
осмотра клемм. Кроме того, что плюсовой вывод толще, чем минусовой, у б/у АКБ есть ещё одно отличие – плюсовая клемма имеет белый или зелёный налёт – оксидное загрязнение.

Полезные советы

Разобравшись с тем, что такое полярность аккумулятора, а также какие проблемы могут возникнуть, если ставится АКБ неподходящей полярности, следует обратить внимание на способы защиты от неправильных подключений.

Как правило, производители аккумуляторных батарей для автомобиля делают разные по размеру выводы. Обычно «плюс» толще и больше «минуса». В свою очередь, клеммы на авто также отличаются по размерам отверстий.

В результате сложнее закрепить «минусовую» клемму на «плюсе» АКБ и наоборот. Также на самом аккумуляторе есть специальные обозначения «+» и «-», указывающие на плюсовой или минусовой вывод.

Однако, даже таких обозначений и страховки в виде клемм разной толщины бывает недостаточно. Еще важно перед установкой и подключением АКБ не только определить полярность батареи, но и отдельно учесть особенности расположения самого аккумулятора в месте его установки.

На деле, если развернуть аккумулятор вместо лицевой стороны тыльной, можно получить нужное положение выводов на АКБ, однако по полярности такое положение не будет соответствовать проводам с клеммами.

Однако, учитывая такой нюанс, например, батарея прямой полярности может быть иногда заменена на обратную полярность, причем выводы будут там, где нужно. Единственный минус — АКБ будет стоять не лицевой, а тыльной стороной, а также провода могут все же не доставать до выводов аккумулятора.

Также отметим, что на многих иномарках способ с переворачиванием АКБ не сработает, так как в нижней части батареи есть специальные выемки для крепления батареи. Если просто, закрепить АКБ попросту не удастся, если развернуть аккумулятор на 180 градусов.

Так или иначе, если в наличии имеется аккумулятор с полярностью, отличной от необходимой для авто, важно не перепутать выводы и расположить АКБ так, чтобы плюсовой провод доставал до нужного вывода, клемму и саму батарею можно было закрепить и т.п.

Что касается «минуса», это всего лишь масса, которая подключена к кузову машины. Если провода не хватает, его можно удлинить за счет отрезка провода. Главное, взять провод большого сечения, убрать старый и закрепить новый, предварительно закрепив на его конце клемму.

При этом с «плюсом» такую операцию проделать не получится

Что такое полярность аккумулятора

Полюсовка аккумуляторной батареи — это расположение компонентов, которые имеют функцию проводимости электрического тока. К клеммам подключаются либо зарядник, либо электрическая цепь автомобиля.

Прямая полярность
АКБ, имеющие прямую полюсовку, располагались на практически всех устаревших российских моделях транспорта. Если поставить источник питания прямо перед собой, а клеммы будут расположены ближе к автовладельцу, то с левой стороны будет плюсовая точка, а с правой минусовая точка. Грузовой транспорт имеет другую структуру клемм. Ближняя клемма к владельцу будет являться плюсовой.

Обратная полярность
Обратная полярность аккумулятора что это такое, частый вопрос от автолюбителей. В данной модели контакты являются обратными по отношению к прямой полярности. То есть слева будет минус, а справа плюс. Также как и в прямой, грузовой транспорт имеет другое устройство. Ближняя клемма к владельцу будет минусовым контактом.

Что такое полярность аккумулятора: прямая и обратная полярность акб – Сайт о

АКБ

Полярностью называют схему расположения токовыводов на лицевой крышке батареи. Специалисты выделяют два типа: обратную и прямую. Признаком, по которому их отличают, является нахождение клемм. Аккумулятор устанавливают в посадочную нишу. Положение, в котором его фиксируют, изменить нельзя.

Если клеммы будут подключены неправильно, эксплуатировать АКБ (AGM, гелевую, свинцово-кислотную) невозможно. Решить проблему можно с помощью удлинения проводов. Этот способ сопровождается потерей времени. Гораздо проще обменять или приобрести новый аккумулятор.

Как узнать полярность у аккумулятора

При покупке автомобильного аккумулятора следует обратить внимание на полярность. Если АКБ будет неправильно подключена, то электрика машины может полностью выйти из строя

Что такое полярность аккумулятора

Источник постоянного тока имеет, как положительный, так и отрицательный контакт. К ним подключаются потребители электричества. Узнать полярность батареи не составит большого труда. На корпусе имеются значки плюса и минуса, часто бывают цветовые обозначения.

Кроме того положительный контакт имеет больший размер. У большинства автомобилей положительная клемма 19,5 мм, а отрицательная 17,9 мм. У азиатских машин (Asia) плюсовая клемма 12,7 мм, а минусовая 11,1 мм.

Такие особенности почти полностью исключают вероятность неправильного подключения АКБ. Расположение батареи в автомобиле бывает разным. Под капотом справа или слева. В салоне или багажнике. Поэтому, следует выбрать устройство, которое будет иметь правильное расположение клемм.

Прочие виды полярности

Бывают и более редкие расположения клемм, что может существенно усложнить процедуру опознания. Например, существуют модели, имеющие полярность “6”, которая визуально определяется по наличию плюсовой клеммы справа, но сам корпус устройства имеет практически квадратный вид.

Полярность “9”, она же “5” также встречается не очень часто. Узнать о том, что аккумулятор относится к этой категории можно по расположению клемм ровно посередине АКБ.

Еще бывает полярность “2”, она также встречается на грузовых автомобилях и спецтехники. В этом случае клеммы расположены по диагонали.

Полярность 2 и 9

Как определить прямая или обратная полярность

Определяют принадлежность аккумулятора к той или иной категории, по расположению клемм на корпусе. Если полярность прямая, то плюс расположен слева, при обратной — плюсовая клемма находится справа.

Если аккумулятор старый и надписи стёрты или закрыты под большим количеством отложений, то воспользовавшись стрелочным вольтметром можно точно определить, где находится положительный вывод аккумуляторной батареи.

Что будет если перепутать полярность при подключении

Если при подключении перепутать клеммы, то возможны следующие последствия:

Перегорание предохранителей.
Пожар.
Выход из строя ЭБУ.
Перегорание диодного моста генератора.
Оплавление проводки.
Выход из строя сигнализации.

Самым опасным явлением при переполюсовке является возгорание, поэтому если при подключении клемм возникают искры, то следует прекратить процедуру. Так же может сильно повредиться электропроводка.

Тяговые аккумуляторы для лодочного мотора

Можно ли поменять полярность у аккумулятора

Поменять расположение электрических выводов на корпусе аккумулятора нельзя, но на некоторых автомобилях возможна установка АКБ другого типа. В этом случае достаточно повернуть батарею на 180 градусов, чтобы соответствующие выводы совпали с клеммами.

Этот способ подключения аккумулятора с неподходящим расположением электрических выводов может не подойти только при очень коротких проводах, которые идут от «массы» автомобиля и генератора двигателя.

Если на автомобиле провода, подключаемые к аккумуляторной батареи слишком коротки для установки неподходящей по расположению выводов детали, то достаточно заменить их на более длинный проводник.

При этом диаметр провода не должен быть меньше демонтированного элемента проводки.

Что означает прямая и обратная полярность аккумулятора

Расположение клемм на аккумуляторе происходит всегда в определенной последовательности, по стандарту стран производителей. Клеммы всего две, плюс и минус. Они могут иметь разное положение, но наиболее удобным для обслуживания оказалось вынести клеммы на крышку. При этом они бывают поднятыми или утопленными, отличая европейский и азиатский тип.

Что будет если перепутать полярность

Зачастую последствия неправильного соединения аккумулятора бывают «плачевными». 8 самых распространённых случаев приведены ниже.

Произойдёт замыкание, сгорит в лучшем случае пара предохранителей. Если проводка полугнилая, то расплавится, придётся заменить.
Возникнет пожар, что тоже не исключено, ведь аккумуляторная батарея как-никак выдаёт в среднем 60-амперный ток. Оплавление проводки — это прямой риск загорания, так как рядом всегда масло и бензин. Кроме того, подкапотное пространство и салон современных авто изобилуют пластиком, который тоже быстро загорается.
Испортится батарея, ведь она начнёт работать в другом порядке. Конечно, сразу аккумулятор из строя не выйдет, но переплюсовка — испытание для него очень серьёзное, тем более, если продолжается долго и часто. Скорее всего, первыми разрушатся свинцовые пластины, что понизит мощность аккума, затем короткое замыкание, и АКБ надо менять.
Сгорит плата блока управления. К сожалению, случается и такое.
Сгорят предохранители, защищающие систему от переплюсовки.
Пострадает диодный мост генератора.
Может сгореть сигнализация.
Частично оплавятся различные провода, не только аккумуляторные.

Каковы причины умения определять полярность аккумулятора в авто?

Опытные автомобилисты не просто умеют определять плюс и минус у аккумулятора, они также умеют правильным образом ухаживать за ним, делая его в высшей степени работоспособным и эффективным.

Опытный автомобилист всегда скажет то, где у аккумулятора плюс, а где минус, так как это крайне необходимо в деле правильной эксплуатации аккумулятора. Стоит выделить следующие причины того, что каждый автолюбитель должен знать полярность встроенного в авто аккумулятора:

Зимой очень важно на ночь убирать свинцово-кислотного аккумулятор из не прогретого автомобиля, чтобы продлить срок службы аккумулятора. Когда его понадобится утром устанавливать обратно в автомашину, то обязательно потребуется точно знать полярность аккумулятора.

Полярность требуется знать и тогда, когда нужно определить уровень заряда аккумулятора вручную.

Также при смене дистиллированной воды в аккумуляторе очень важно верным образом установить обратно крышку, чтобы не перепутать полярность свинцово-кислотного аккумулятора.. Таким образом, можно утверждать, что если автолюбитель самостоятельно не заботится об автомашине, то он может и не знать полярность аккумулятора

Таким образом, можно утверждать, что если автолюбитель самостоятельно не заботится об автомашине, то он может и не знать полярность аккумулятора.

Но в том случае, если автовладелец привык самостоятельно менять дистиллированную воду в аккумуляторе, а также защищать его от перегрева или переохлаждения, то в этом случае об полярности обязательно нужно знать.

Последствия несоблюдения полярности

Если не принять во внимание обозначение, указывающее на плюсовой и минусовой вывод аккумуляторной батареи, подключив при этом клеммы проводов, можно столкнуться с серьёзными негативными последствиями. Путать полярность ни в коем случае не рекомендуется. При этом следует заметить, что не все электроприборы и потребители будут ломаться и сгорать, если перепутать клеммы

Есть некоторые системы и устройства, которые никак не реагируют на изменение полярности подключения. К примеру, это те же лампы и фары. Но это не означает, что допускать подобные ситуации можно. Ведь всё остальное оборудование пострадает

При этом следует заметить, что не все электроприборы и потребители будут ломаться и сгорать, если перепутать клеммы. Есть некоторые системы и устройства, которые никак не реагируют на изменение полярности подключения. К примеру, это те же лампы и фары. Но это не означает, что допускать подобные ситуации можно. Ведь всё остальное оборудование пострадает.

Усилия современных производителей автомобилей и самих аккумуляторных батарей направлены на недопущение неправильного подключения. Реализуется это несколькими способами:

Изготавливаются провода разного цвета. Стандартами автопроизводства принято, что плюсовой провод всегда красный, а минус обязательно чёрный.
Выводы на плюс и минус делают разного размера. У европейских АКБ плюс всегда имеет диаметр 19,5 миллиметра, в то время как у минуса это значение 17,9 мм. Это европейский стандарт, который обязаны соблюдать все производители. За счёт такого решения даже при желании установить клемму на несоответствующий вывод будет проблематично.
Под каждый конкретный автомобиль разрабатывают специальную посадочную площадку для размещения АКБ. Это позволяет поставить батарею только одной, правильной стороной.
Строго контролируют размер проводов. Делается это для того, чтобы плюсом было невозможно дотянуться до минусового вывода, а минусовой провод никак нельзя было протянуть до места расположения плюсового вывода на АКБ. Либо наоборот.

Всё это привело к тому, что на современных автомобилях перепутать полярность практически невозможно.

Это же спровоцировало дополнительные проблемы, когда приобретается аккумулятор одной полярности, а автомобиль рассчитан на другой тип АКБ.

Как определить – полярность аккумулятора прямая или обратная

У каждого аккумулятора есть лицевая сторона, снабженная маркетинговыми и информационными наклейками. Если поставить аккумулятор лицом к себе, клеммы располагаются по правую и левую руку.

«Прямая» полярность в маркировке иногда отмечается цифрой 1. Это российская компоновка аккумуляторов. Если аккумулятор стоит лицом, плюсовая кнопка под левой рукой, красная или с рифленым плюсом. Правая – отрицательная

«Обратная» полярность в классификациях отмечается цифрой «0». Чтобы определиться, нужно поставить аккумулятор лицом к себе. Левая рука ляжет на отрицательную клемму, а правая – на положительную.

Прямая и обратная полярность обозначают различие во внутренней схеме контактов банок на ту или другую сторону. Практически это значит, при замене аккумулятора владелец может перепутать полюса при подключении к шинам авто.

Что можно предпринять?

Несмотря на все предусмотрительности, проблемы с установкой АКБ из-за его полярности все же возникают достаточно часто. Чтобы их избежать, необходимо не только определить полярность батареи, но еще и посмотреть, как она расположена в посадочном месте

И это очень важно

Все потому, что достаточно развернуть аккумулятор на 180 градусов, чтобы получить правильное положение выводов на АКБ. К примеру, на автомобиле используется батарея прямой полярности и установлена она «лицом», если смотреть на нее (этикеткой вперед). Если же взять «обратный» аккумулятор и развернуть его на 180 градусов, то выводы окажутся как надо, но при этом АКБ будет обращена тыльной стороной. А поскольку провода имеют определенную длину, то они могут просто не доставать до выводов или им что-то будет мешать.

Напоследок рассмотрим, что же предпринять, если в наличии имеется аккумулятор с неподходящей полярностью, а достать другой не представляется возможным

Здесь важно постараться расположить батарею так, чтобы «плюсовой» провод доставал до своего вывода на аккумуляторе и его можно было закрепить. Для этого можно разворачивать батарею, постараться ее сместить в сторону и т

д.

А вот с «минусовым» проводом разобраться будет значительно легче. Ведь он является массой и подключен к кузову авто. Поэтому его запросто можно нарастить. То есть, берем отрезок провода большого сечения (больше – лучше) необходимой длины. Откручиваем «родной» провод, а на его место закрепляем подготовленный. Затем перекидываем клемму и подключаем его к АКБ.

А вот «плюсовой» провод нарастить или заменить не получится поэтому и важно сделать все, чтобы подключить его к батарее «как есть», без внесения доработок, тем более, что сделать это практически нереально. Ведь обычная скрутка для наращивания длины является небезопасной

Что будет, если перепутать полярность автомобильного аккумулятора?

Если перепутать полярность аккумулятора, то не удастся избежать серьёзных последствий: сложный ремонт автомобиля или даже его утрата в результате пожара. Рассмотрим разные ситуации.

При зарядке АКБ

К каким последствиям может привести путаница с полярностью аккумуляторной батареи? Здесь возможны два варианта событий:

С вероятностью до 99 % можно утверждать, что зарядное устройство обязательно выйдет из строя, если зарядка осуществлялась в домашних условиях с использованием дешёвого оборудования. В такой ситуации перепутать клеммы несложно, ведь «крокодильчики» зарядки обычно одинакового размера.
Если используется профессиональное зарядное устройство, то при полной зарядке АКБ произойдёт её переполюсовка, то есть клемма, соответствующая «+», станет минусовой и наоборот. Заряженный таким образом аккумулятор ни в коем случае нельзя ставить на автомобиль – это то же самое, что при его установке перепутать местами клеммы, последствия будут аналогичными.

Что же делать? Как вернуть батарее исходную заводскую полярность? Разрядить её полностью, не устанавливая на транспортное средство, а потом вновь зарядить, но строго соблюдая установленную полярность.

Если при установке батареи на зарядку практически сразу удалось обнаружить, что полярность токовыводов нарушена, то следует тут же, отключив предварительно зарядное устройство, изменить её на соответствующую действительности и продолжить процесс.

При установке на автомобиль

Обратите внимание, что ниша, отведённая под аккумуляторную батарею в двигательном отсеке, имеет не только определённый размер, но и конфигурацию. Это значит, что разместить там оборудование можно только одним, строго определённым способом. Кроме того, токопроводы, которые служат для соединения с клеммами, также имеют конкретную установленную длину

Следовательно, если вы по ошибке приобретёте аккумулятор прямой полярности вместо предусмотренного конструкцией автомобиля устройства обратной полярности, отличие между которыми заключается в расположении плюсовой клеммы, то установить его правильно с соблюдением полярности токовыводов при подключении не удастся

Кроме того, токопроводы, которые служат для соединения с клеммами, также имеют конкретную установленную длину. Следовательно, если вы по ошибке приобретёте аккумулятор прямой полярности вместо предусмотренного конструкцией автомобиля устройства обратной полярности, отличие между которыми заключается в расположении плюсовой клеммы, то установить его правильно с соблюдением полярности токовыводов при подключении не удастся.

Если перепутать местами клеммы, то при запуске двигателя из строя выйдет вся электроника и приборы, подключённые к бортовой сети.

Однако при неработающем моторе будут непригодны к дальнейшей эксплуатации лишь те устройства, что были включены в сеть.

Аккумулятор с нарушенной полярностью при установке и на продолжительное время оставленный в таком положении способен спровоцировать короткое замыкание, которое, в свою очередь, может стать причиной возгорания транспортного средства.

Расположение токовыводящих элементов

Чаще всего можно встретить две комбинации расположения клемм. Это и есть полярность, которая может быть:

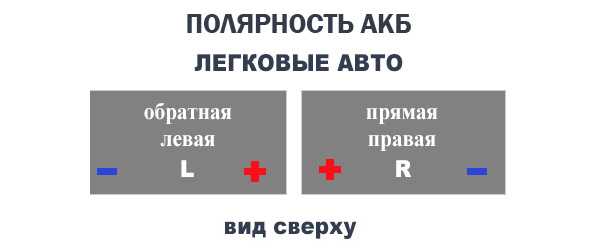

Прямой, когда плюсовая клемма находится слева, а минусовая — справа. Иногда такое распределение токовыводов обозначается единицей, что часто можно увидеть на аккумуляторах отечественных производителей. Найти маркировку довольно просто, достаточно повернуть батарею лицевой стороной таким образом, чтобы токовыводящие элементы располагались внизу. Если плюс стоит слева, то это прямая полярность. Такие АКБ установлены на российских авто. Ярким примером послужит «Приора».
Обратной, когда плюсовая клемма расположена справа, а минусовая — слева. Нередко такой тип полярности обозначается нулем, что считается чисто европейской разработкой. Процесс нахождения информации о расположении полюсов такой же. Если на этикетке минус находится слева, то это говорит об обратной полярности АКБ. Чаще всего такие аккумуляторы встречаются в иномарках.

Как отличить аккумуляторы

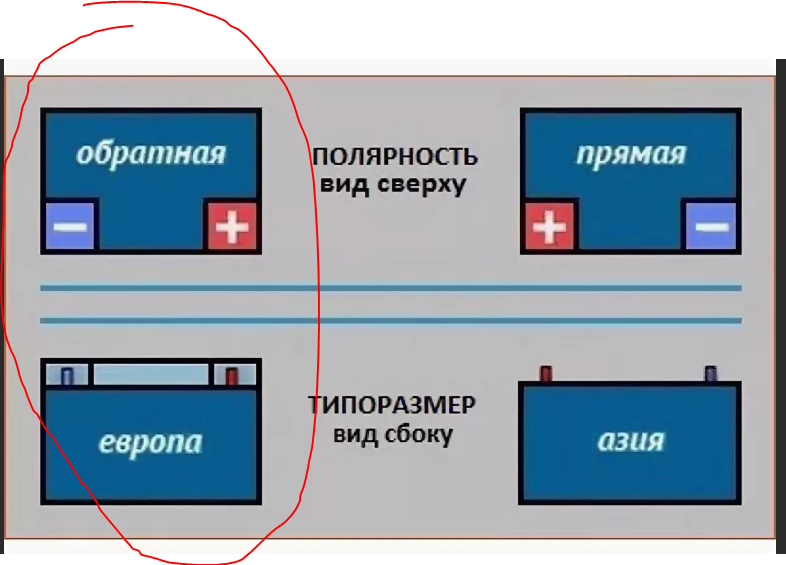

Нередко в разговорах автолюбителей проскакивает фраза о мифической азиатской и американской полярности. На самом деле, это слухи: таких в природе не существует. Скорее всего, понятие расположения токовыводов путают с типоразмерами АКБ. Батареи азиатского типа отличаются более компактными размерами, отсутствием выступа на верхней крышке аппарата, тонкими клеммами. Американские аккумуляторы также имеют характерные признаки — это расположение токовыводящих деталей на верхней панели. Рекомендуем: Как определить емкость аккумулятора автомобиля и продлить службу АКБ Что касается полярности аккумулятора, российскую и европейскую легко можно различить по месторасположению клемм или маркировке (0 и 1). В остальном компоновка, размеры коробки, количество банок и прочие внешние признаки идентичны, поэтому даже опытный автомобилист может попасть впросак, не посмотрев на этикетку. Чтобы не угадывать, проще обратиться к продавцу, который подберет АКБ, соответствующую той или иной марке авто.

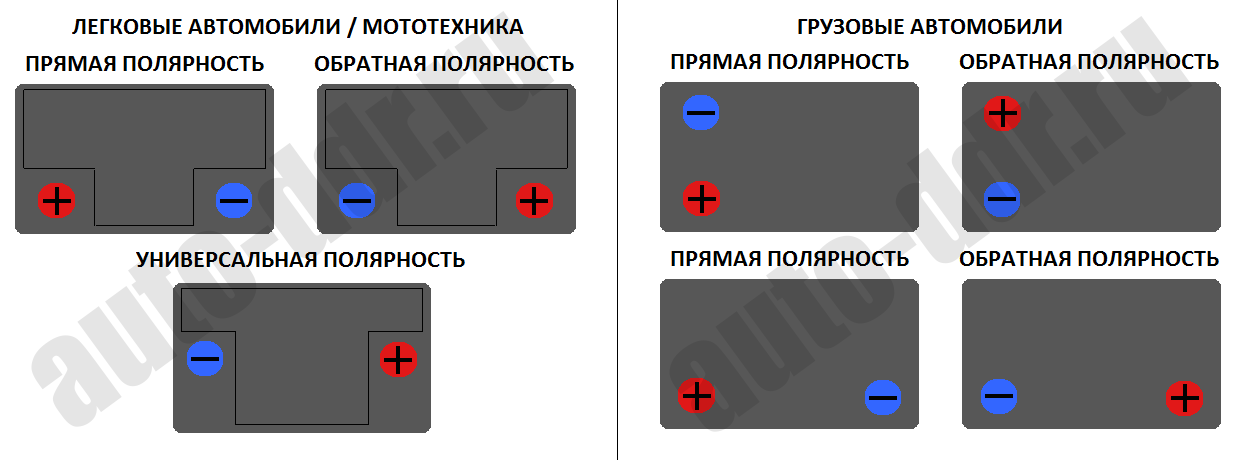

АКБ для грузовых автомобилей

Система расположения клемм на аккумуляторах для грузовых машин мало чем отличается от легковых. Оба вывода находятся на одной из коротких сторон коробки. Определить полярность АКБ просто, необходимо посмотреть на расположение клемм:

Если токовывод с обозначением «+» находится с левой стороны, то это обратная (европейская) полярность, которая также может помечаться тройкой.
Если положительный токовыводящий элемент размещен справа, то это прямая (российская) полярность. Некоторые производители могут обозначать ее четверкой.

Нередко батарейки для грузовых авто встречаются с компоновкой, которая помечается цифрой 2. В таком случае клеммы располагаются на верхней панели по диагонали.

Грузовые автомобили могут оснащаться одним из двух типов аккумуляторов, только клеммы у них обычно располагаются на одной из коротких сторон. Определить, полярность АКБ прямая или обратная, в этом случае также можно визуально:

Нужно повернуть батарею так, чтобы она была обращена к лицу смотрящего той стороной, на которой расположены клеммы и обратить внимание на то, какой из токовыводов будет слева, а какой справа.
Если «плюс» находится слева, то это обратная полярность, которая в случае с грузовыми автомобилями нередко называется европейской. Для ее обозначения была выбрана цифра «3».
Если же слева «минус», а справа — «плюс», это полярность прямая, которая также может называться российской

Такие батареи маркируются цифрой «4».

Рекомендуем: Проведение КТЦ кислотного аккумулятора в домашних условиях

Итак, две полярности аккумуляторов для легковых автомобилей обозначаются цифрами «0» и «1». Для обозначения аккумуляторных батарей, рассчитанных на установку в грузовых автомобилях, применяются цифры «3» и «4».

Нераспространенные типы батарей

Есть батареи, которые обозначаются цифрой «2», однако используются они не так часто. Расположение токовыводов на них можно назвать диагональным: в одном углу на верхней крышке находится клемма со знаком «минус», а в противоположном углу — клемма со знаком «плюс». В этом случае поверхность крышки можно сравнить в боксерским рингом, а сами клеммы — с боксерами в начале раунда.

Стоит также сказать еще о двух менее распространенных типах, которые маркируются цифрами «6» и «9». Если указана шестерка, значит, клеммы находятся на крышке в двух углах, но не в противоположных, а в соседних. Если указана девятка, то «плюс» и «минус» находятся друг напротив друга.
