Контрольная лампочка генератора ваз 2106 проблемы и неисправности

Что нужно учитывать выбирая новый аккумулятор

По паспорту АКБ рассчитана на 3-5 лет активной эксплуатации (реально выходит меньше). Поэтому со временем возникает необходимость купить и подключить аккумулятор ВАЗ 2107 вместо вышедшего из строя.

Приобретая новую АКБ, следует учитывать ряд параметров и характеристик. Тип батареи: обслуживаемая и необслуживаемая. Первый вариант позволяет проверять и пополнять уровень электролита. Это дает возможность дольше пользоваться АКБ.

Следующий вопрос: какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. Для этой модели годятся батареи емкостью в 50–60 А*ч. Однако учитывая, что современные авто оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах. Кроме того, карбюраторные модели ВАЗов требуют более мощных АКБ – больше потребляют энергии при запуске. По габаритам на ВАЗ 2107 требуются источники питания размерами 242*175*190 мм. Под них подходит подавляющее большинство имеющихся на рынке образцов.

При выборе аккумулятора следует учитывать и место проживания владельца «семерки». Тем, кто обитает на юге, можно приобрести менее мощную батарею. Северянам рекомендуется предпочесть АКБ с повышенной емкостью: на морозе машина заводится с большими энергозатратами.

Поиск неисправностей

Чтобы точно определить источник проблемы с генератором, нужно произвести элементарную проверку. Если у вас нет «добавочных» потребителей энергии, можете сразу искать неисправности генератора, если есть, отключите их все на время. Причем – не выключите, а именно отсоедините от автомобиля.

План проверки:

Замерьте отдачу тока на холодном автомобиле, в то время, когда он не работает, и все системы его жизнеобеспечения отключены. Будет идеально, если отдачи вообще нет. Но такое случается крайне редко. Почти на каждом ВАЗ 2110 где-то из-за недостаточного контакта, локального замыкания и т.п. небольшая отдача все же наблюдается

Но – именно небольшая, а не такая, при которой аккумулятор может сесть за ночь стоянки;
Если все нормально, утечки тока не наблюдается, или они мизерные, аккумулятор не разрядился, подключите обратно все те приборы, которые вы (не важно, самостоятельно или с помощью наемных специалистов) по собственной инициативе установили на автомобиль. Повторите ту же проверку

Если оказалось, что ток активно утекает, значит – причина не в АКБ и не связана с генератором, виновато именно не предусмотренное конструкторами ВАЗ 2110 устройство;
Но если и тогда отдачи не обнаружено, переходим к тщательному обследованию генератора. А здесь возможных неисправностей немало: между щетками и кольцами ротора нет достаточного контакта; есть обрыв в обмотке возбуждения; возможно межвитковое замыкание непосредственно в катушке обмотки возбуждения. При этом генератор греется и гудит; обмотка возбуждения может замыкать на корпус ротора; обрывы могут возникать и в фазовой обмотке статора; статор может замкнуть на корпус; возможно замыкание «плюса» на корпус; в выпрямительном блоке может пробивать диоды; механические неисправности также занимают не последнее место в этом списке.

Теперь рассмотрим все вышеозначенные неисправности генератора более подробно.

Проверка устройства

Проверяется реле-регулятор напряжения генератора ВАЗ 2106, «копеек», иномарок одинаково. Как только произведете снятие, посмотрите на щетки – у них должна быть длина более 5 миллиметров. В том случае, если этот параметр отличается, нужно проводить замену устройства. Чтобы осуществить диагностику, потребуется источник постоянного напряжения. Желательно, чтобы можно было изменить выходную характеристику. В качестве источника питания можно использовать аккумулятор и пару пальчиковых батареек. Еще вам необходима лампа, она должна работать от 12 Вольт. Вместо нее можно использовать вольтметр. Подключаете плюс от питания к разъему регулятора напряжения.

Проблемы с АКБ: зарядка ВАЗ 2106 и диагностика неисправностей

Как правило, перед проверкой регулятора ВАЗ 2107, 2106 или любого другого автомобиля, необходимо в общих чертах рассмотреть устройство и принцип работы такого регулятора.

Начнем с того, что устройство регулятора может отличаться. На старых моделях ВАЗ 2106 стоят устаревшие контактные регуляторы. При этом на более новых версиях уже использован электронный регулятор.

Так вот, контактный внешний регулятор все равно является основой. Это устройство полупроводникового типа, изготовленное на единой плате. Главным элементом является обмотка (использована проволока из латуни), состоит обмотка из чуть более тысячи витков, внутри обмотки стоит медный сердечник. Обмотка имеет постоянное сопротивление 16 Ом.

Также в регуляторе использована группа вольфрамовых контактов, есть регулировочная пластинка, а еще присутствует магнитный шунт. Параллельно использован набор резисторов, причем соединение их отличается с учетом того, какое напряжение требуется. Резисторы выдают максимальное сопротивление 75 Ом. Все компоненты находятся в текстолитовом корпусе, наружу выведены контакты для подключения.

Идем далее. При запуске ДВС вращается коленвал, от которого также приводится навесное оборудование. Генератор на многих авто не является исключением, то есть ротор в генераторе также приводится в движение от двигателя. Так вот, когда двигатель крутится с частотой около 2 тыс. об/мин, напряжение на выходах генератора не выше 13 Вольт.

В этом случае регулятор не включается, ток напрямую идет на обмотку возбуждения. Однако при увеличении скорости вращения двигателя, а также и ротора генератора, происходит автоматическое включение регулятора напряжения.

На ВАЗ 2106 реле регулятор подключен к щеткам генератора, а также к замку зажигания. Также обмотка, подключенная к щеткам генератора, активно реагирует на то, что увеличиваются обороты ДВС и в результате такого повышения намагничивается.

Далее сердечник в обмотке втягивается внутрь, что приводит к размыканию контактов на внутренних резисторах одной группы и замыкании контактов на резисторах другой группы. Например, когда обороты не высокие, в регуляторе замкнутым остается только один резистор, тогда как при работе на высоких оборотах замкнуты три резистора, при этом сильно падает напряжение на обмотке возбуждения.

Генератор ВАЗ 2107 назначение и основные функции

Работоспособность аккумуляторной батареи на ВАЗ-2107, как и на многих прочих машинах, зависит от трех основных деталей: генератора, регулятора напряжений, систем соединения этих двух устройств.

Машинная генераторная установка, генератор – это элемент, выполняющий задачи по обеспечению электроэнергией различные узлы автомобиля, а также по обеспечению постоянным зарядом аккумулятора. К числу основных комплектующих деталей генераторной установки относятся:

корпус с обмотками;
якорь;
выпрямитель тока;
стабилизатор.

Генераторная установка функционирует за счет привода – ремня, проходящего от шкива коленчатого вала.

Виды неисправностей генератора

Ввиду того, что любой генератор — это электромеханическое устройство, соответственно и разновидностей неисправностей будет две — механические и электрические.

К первым относятся разрушение креплений, корпуса, нарушение работы подшипников, прижимных пружин, ременного привода и другие, не связанные с электрической частью поломки.

К электрическим неисправностям относятся обрывы обмоток, неисправности диодного моста, выгорание/износ щеток, межвитковые замыкания, пробои, биения ротора, неисправности реле-регулятора.

Нередко симптомы, указывающие на характерные неисправного генератора, могут появиться и вследствие совершенно других неполадок. Как пример — плохой контакт в гнезде предохранителя цепи обмотки возбуждения генератора покажет на неисправность генератора. То же подозрение может возникнуть из-за обгоревших контактов в корпусе замка зажигания. Так же, постоянное горение лампы-сигнализатора неисправности генератора может быть вызвано поломкой реле, мигание этой лампы включающего может свидетельствовать о неисправности генератора.

Основные признаки неисправности автогенератора:

При работающем двигателе мигает (или непрерывно горит) контрольная лампа разряда аккумулятора.
Разрядка или перезаряд (выкипание) аккумуляторной батареи.
Тусклый свет автомобильных фар, дребезжащий или тихий звуковой сигнал при работающем двигателе.
Значительное изменение яркости фар при увеличении числа оборотов. Это может быть допустимо при увеличении оборотов (перегазовки) с режима холостого хода, но фары, загоревшись ярко, дальше яркость свою увеличивать не должны, оставаясь в одной интенсивности.
Посторонние звуки (вой, писк) исходящие от генератора.

Необходимо регулярно контролировать натяжение и общее состояние ремня привода. При трещинах и расслоениях необходима немедленная замена.

Причины неисправности генератора на ВАЗ-2107 (инжектор)

Специалисты подсказывают, что на ВАЗ-2107 с инжектором стандартно стоит генератор 5142.3771 (восьмерочный). У него есть одна очень важная особенность: он выдает больше тока – не 55А в час, как другие генераторы, а около 80-90 А. Это связано со свойствами инжектора, которому требуется электроэнергии больше (но и удельная мощность у него выше).

Проверять генератор на неисправности специалисты советуют в таком порядке:

осмотреть диоды, которые подводят электричество к обмотке возбуждения генератора (если они перегорели, их следует заменить новыми);
замерить прибором-тестером уровень напряжения в токопроводящей цепи (если его показатель менее 12 В, то возможно наличие короткого замыкания, значит, проводка перегревается).

Если самому автолюбителю затруднительно провести подобную диагностику, он может обратиться в ближайший автосервис за помощью к квалифицированным специалистам.

Нет зарядки на ВАЗ 2106

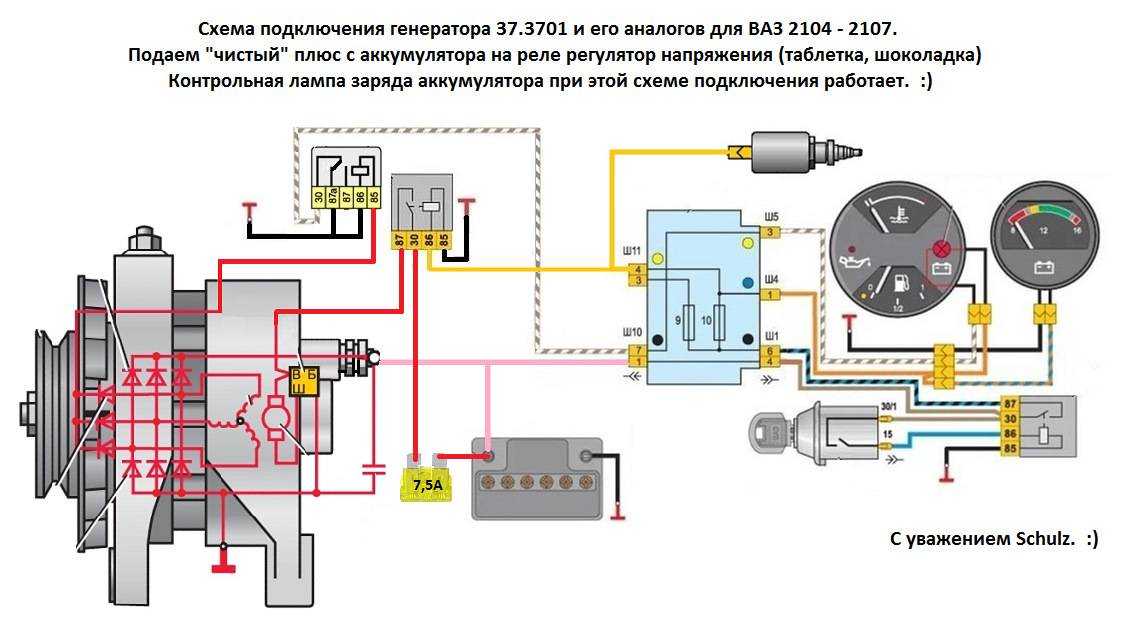

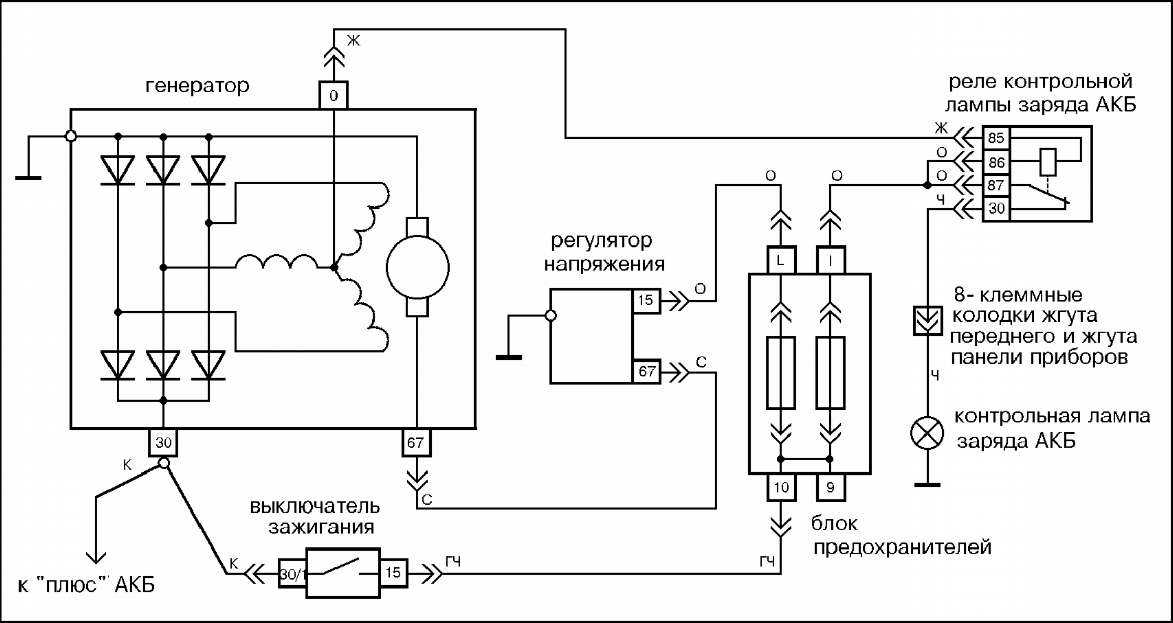

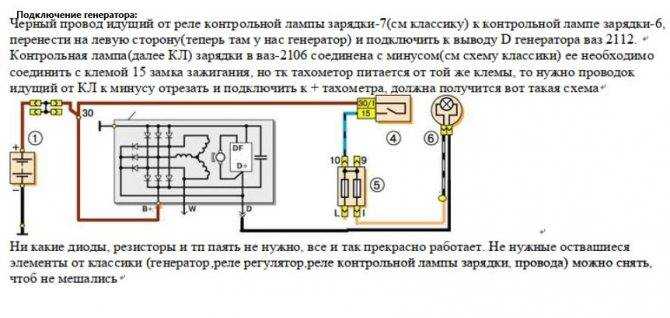

Проверка схемы подключения генератора если нет зарядки на ВАЗ 2106.

Проверить схему когда нет зарядки на ВАЗ 2106 довольно просто и проверка занимает около 10 – 15 минут. Напомню, что при проверке заряда с электронным регулятором напряжения ни в коем случае не снимайте клеммы с аккумулятора при работающем двигателе. Пользуйтесь при проверке вольтметром или мультиметром.

Самая частая причина когда нет зарядки на ВАЗ 2106, это выход из строя регулятора напряжения. Для проверки отключите от регулятора клеммы и соедините их между собой при работающем двигателе. При исправной цепи и генераторе, напряжение на клеммах аккумулятора будет стремиться к максимальной и может достигнуть 17В и более. Если напряжение начало подниматься, то цепь и генератор исправны, и необходимо сменить регулятор.

Если напряжение расти не начало, то следует проверить контрольной лампой или вольтметром напряжение на проводе, который подключается к выводу 15 регулятора. Если питания нет, то проверьте питание на 9-м предохранителе и исправность предохранителя. При исправности устраните обрыв в проводах питания предохранителя или от предохранителя до регулятора. Чаще всего провод просто с падает с клеммы блока предохранителей.

Если питание на проводе клеммы 15 есть, то прозвоните целостность цепи возбуждения генератора. Для этого подключите один конец контрольной лампы к плюсу аккумуляторной батареи, а вторым ккоснитесь, отсоединённого от регулятора напряжения, проводу который подключается к выводу 67 регулятора. Если контрольная лампа горит, то провод от регулятора напряжения до генератора исправен. Так же исправны щётки и обмотка якоря. Отсутствие зарядки в этом случае вызвано неисправностью выпрямителя (диодного моста) в генераторе. Если контрольная лампа не загорится, то проверьте исправность провода от регулятора до генератора, отключив его от последнего и соединив с массой. Загорание контрольной лампы свидетельствует об исправности провода и возможной неисправности щёток или обмотки якоря. В этом случае необходимо снять и отремонтировать генератор.

Неисправность генератора если нет зарядки на ВАЗ 2106.

Причиной когда нет зарядки на ВАЗ 2106 возможна при неисправности генератора, когда падает напряжение при включении нагрузки на средних оборотах двигателя. Это может быть вызвано неисправностью выпрямителя генератора или пробуксовыванием приводного ремня. Определить это с долей вероятности довольно просто. При нормальном натяжении приводного ремня замеряем напряжение на клеммах генератора на средних оборотах двигателя без включения потребителей. Напряжение должно быть в пределах 13,5 – 14,5В. если при включении нагрузки напряжение постепенно падает, то это свидетельствует о неисправности выпрямителя. Если напряжение падает при резком увеличении оборотов и постепенно может расти до нормы, то это свидетельствует о пробуксовке приводного ремня. О критическом износе приводного ремня так же свидетельствует блеск дна шкива генератора. В этом случае, даже перетянутый ремень будет пробуксовывать и его следует заменить. Если при установке нового ремня он сильно просаживается в ручей шкива, то говорить об износе шкива и его необходимо заменить. Ещё одной причиной падения напряжения, а в некоторых случаях и отсутствия заряда аккумуляторной батареи, может служить нарушение контакта между проводом соединяющим минусовую клемму аккумулятора и корпус автомобиля.

Если напряжение на клеммах аккумулятора выше 14,5В то необходимо проверить напряжение на выводе 15 реле регулятора напряжения. Если оно отличается больше чем на 0,5В, то необходимо найти и устранить место нарушения контакта в цепи от плюса батареи до регулятора. Самые частые места это контактная группа замка зажигания и блок предохранителей. Если напряжение на реле не пониженное, то проверьте контакт минусового вывода реле, металлическая пластина под одним из крепёжных болтов реле, и корпуса автомобиля. если нарушений в контактах нет, смените регулятор напряжения.

Что делать, если нет зарядки?

Итак, вы обнаружили что на автомобиле генератор не дает зарядки. Сразу же необходимо искать первопричину этой поломки, ведь можно дойти до того, что двигатель попросту откажется работать, так как электрической энергии ему не будет хватать. Следовательно, уменьшается емкость отсюда возникает невозможность прокрутить стартер во время запуска двигателя

Обратите внимание на то, что, в случае если генератор у вас полностью исправен и работает в идеальном режиме, аккумуляторную батарею практически не нужно заряжать. Даже в холодную погоду, невзирая на то что емкость у большинства батарей может упасть, исправный генератор позволяет добиться того, чтобы уровень заряда всегда был выше 60 %

Но теперь нужно разобраться с тем, почему генератор не дает зарядку и

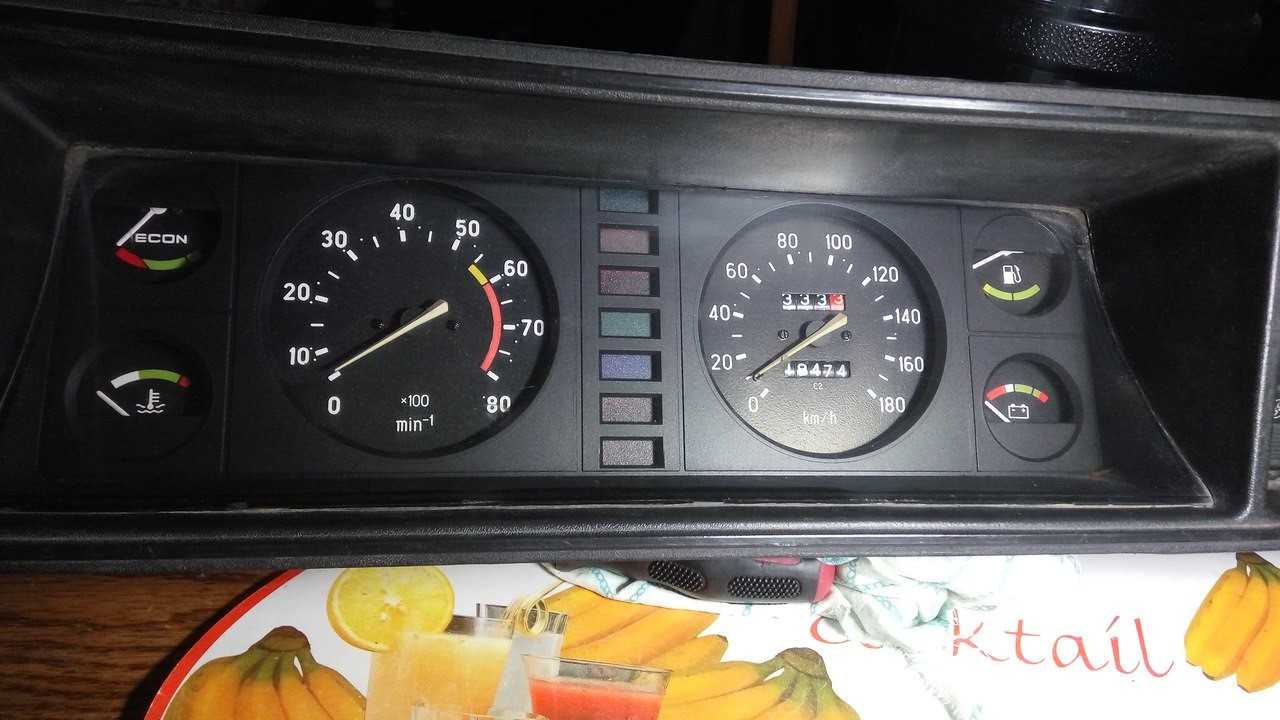

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106 – 2107 что делать

Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами «цепи возбуждения» или же цепи выходного напряжения «генератор-аккумуляторная батарея», включая и сам генератор.

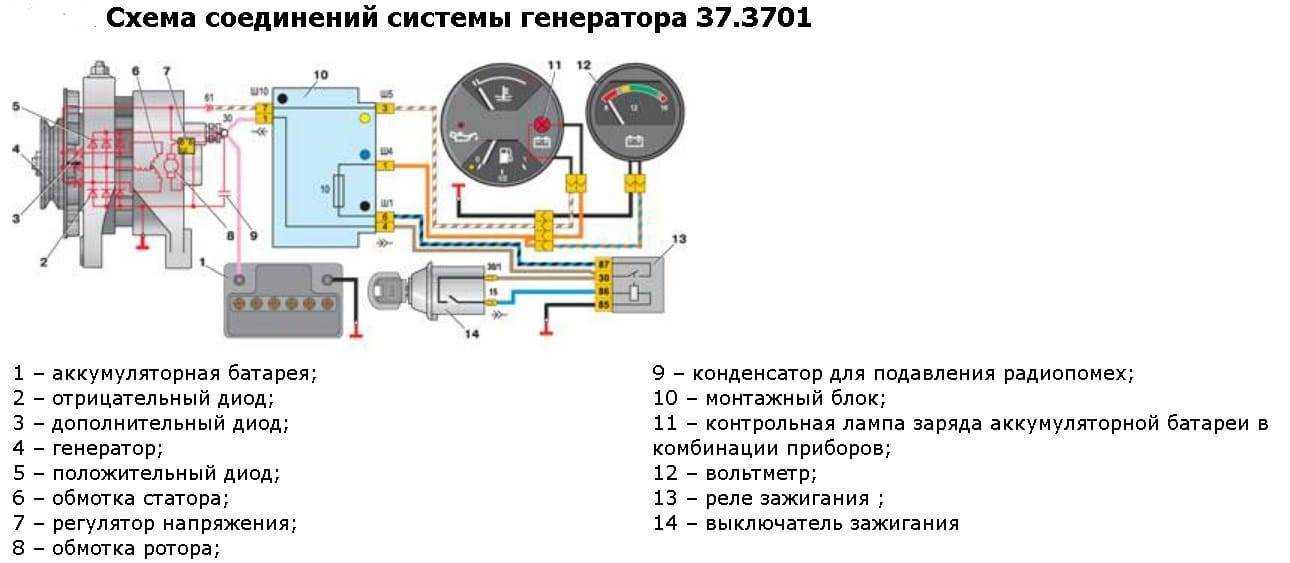

Когда включается зажигание, замок (14) включает и реле зажигания (13). При этом +12В от аккумуляторной батареи (1) проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда (11) аккумулятора и датчика зарядки в панели приборов (12). После этого они идут через диод, монтажный блок (10) (штекеры Ш5-Ш10), подаются на штекер «61» генератора и попадают на клемму встроенного РР (7) и через щетку и контактное кольцо на обмотку возбуждения (8) — производится стартовое возбуждение генератора (4). При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов (3) повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора.

При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».

Механические неисправности

Поэтому, независимо от кого, карбюраторная у вас машина, или инжектор, с генератором лучше не шутить, а при обнаружении неисправностей быстро на них реагировать.

Если генератор перестал давать зарядку, ничего хорошего в этом нет. Необходимо сразу приступать к поиску причины такой неисправности. В противном случае все ваше электрооборудование окажется без питания, а аккумулятор в скором времени полностью сядет.

Если генератор работает хорошо, тогда аккумуляторная батарея не будет нуждаться в дополнительной зарядке специальными устройствами в течение многих месяцев, порой даже лет. В АКБ стабильно будет сохраняться минимум 60% заряда. Таким образом, аккумуляторы постоянно восполняют запас заряда за счет работы генератора.

Пошаговые действия при возникновении проблемы

Отсутствие заряда АКБ определяется на разных моделях различными способами. На одних – приборы, на других контрольные лампочки, на старых иномарках контрольный индикатор загорается, если аккумулятор полностью разряжен.

Состояние источника питания определяется косвенным методом:

электроприборы, электрооборудование работают не на полную мощность;
тусклый свет фар в темное время суток;
проблемы с пуском двигателя;
сложности с постановкой на сигнализацию;
снятие с сигнализации происходит с задержкой.

Если имеется хотя бы одна проблема – самое время проверить величину напряжения на выходе источника питания. Можно доставить автомобиль на СТО и воспользоваться их услугами. При наличии мультиметра и навыков реально справиться с проблемой самостоятельно. Проверку напряжения необходимо выполнять при работающем силовом агрегате, на холостых оборотах, потом заглушить и снять показания снова.

На то, что батарея не заряжается при работающем двигателе и генераторе, указывают показания мультиметра. Значения 13,2 В на холостых оборотах сигнализируют о проблемах с зарядкой, под нагрузкой показания будут еще меньше. Нормальное напряжение – 14,3 – 14,5 В на холостых оборотах, под нагрузкой от 13,5 – 13,8 В.

Почему аккумулятор не заряжается: поиск причин

Определить, почему возникают проблемы с зарядкой АКБ можно несколькими способами. Рассмотрим некоторые из них:

Довольно часто на клеммах соединения батареи с генератором появляется белый налет окиси. В результате чего нет нормального контакта, аккумулятор не берет заряд. Устраняется аккуратной чисткой сопрягаемых поверхностей, ликвидируются дефекты корпуса.
Визуально также возможно обнаружить, что ремень генератора сильно растянулся, натяжение результата не дало. Возможен обрыв ремня. Выход – установить новый.
Необходимо проверить надежность крепления клемм на генераторе. Могут ослабнуть, окислиться. Клеммы зачищаются, надежно крепятся.

Если с ремнем генератора все в порядке, а клеммы и сам аккумулятор исправны, но при этом он все равно от генератора не заряжается – значит, первопричина кроется в самом генераторе.

Причины, по которым генератор не вырабатывает номинальное напряжение

Генераторы относятся к электромеханическому оборудованию. Когда не идет зарядка от электрогенератора, возможны причины, которые определят квалифицированные специалисты СТО, или «кулибины» – частники, при наличии соответствующих приборов, инструмента. В любом случае необходимо снять устройство с автомобиля.

Что делать, если АКБ не заряжается? Разборка генератора позволит выявить возможные неисправности:

во время эксплуатации износился или повредился шкив, который необходимо заменить;
часто проблему создают токосъемные щетки, которые со временем стираются и нуждаются в замене;
медные токосъемные кольца с течением времени изнашиваются, что и вызывает отсутствие номинального напряжения;
проблема может создаваться диодным мостом, в котором часто пробиваются диоды. Их необходимо распаять, выпрессовать, заменить на новые в обратном порядке;
распространено разрушение подшипников, в результате при вращении заклинивается ротор, нет возможности подачи на электроприборы номинального напряжения. Подшипники подлежат замене.

Не лишним будет перепроверить провода цепи заряда. Мультиметр поможет определить состояние.

Еще одна из возможных причин – неисправность регулятора напряжения. Параметры проверяются на специальном стенде. Регулятор ремонтируется, но лучше заменить на новый оригинальный или качественный аналог.

Не исключен вариант, полной замены генератора, благо интернет магазины, крупные фирмы предлагают оригинальное оборудование и аналоги. Что выбрать – решает автовладелец, но в любом случае необходимо прислушаться к мнению специалиста.

Реле зарядки на ВАЗ: назначение и признаки неисправности

Итак, реле заряда аккумулятора или реле-регулятор генератора ВАЗ отвечает за то, чтобы аккумулятор автомобиля заряжался от генератора «правильно». Фактически, автомобильный генератор переменного тока имеет диодный мост (выпрямительный блок), чтобы преобразовать переменный ток в ток постоянный.

При этом важно, чтобы напряжение оставалось постоянным, независимо от скорости вращения генератора, которая меняется. Для этого отдельно используется реле-регулятор напряжения генератора или реле зарядки 2106

Данное устройство отвечает за постоянное напряжение в бортовой сети на отметке в 12В.

Без регулятора будут скачки напряжения, «просадки» и «подъемы» (например, 9В – 30В). Само собой, в этом случае многие энергопотребители просто сгорят, а с зарядом АКБ и самой батареей начнутся проблемы.

Если говорить о неисправностях, реле регулятор на ВАЗ и других авто не так часто выходит из строя, однако вероятность такой поломки исключать нельзя. Как правило, на выход из строя обычно указывает то, что АКБ перестает заряжаться, при этом генератор нормально работает. Однако это не все, так как есть другие симптомы и признаки поломки регулятора напряжения.

Зачастую если регулятор неисправен, напряжение на АКБ начинает отклоняться от нормы. В результате:

аккумулятор не заряжается или заряжается не полностью (обычно причина в обрыве реле регулятора).
аккумулятор кипит, что указывает на пробой реле регулятора и то, что ток заряда на АКБ выше нормы, батарея перезаряжена и кипит.

При этом как первый, так и второй случай является проблемой, нормально эксплуатировать авто не получится, быстро выходит из строя АКБ и т.д. На деле, если неисправно реле регулятор напряжения ВАЗ, проверка позволяет быстро определить причину.

Причины отсутствия зарядки аккумулятора

Для запуска двигателя и правильной работы системы зажигания и прочих электрических схем ВАЗ 2105 необходимо наличие напряжения постоянного тока в бортовой сети. Когда двигатель не заведен, должную величину напряжения поддерживает аккумулятор. После того как мотор запустится, генератор автомобиля обеспечивает заряд аккумулятора и поддержание напряжения бортовой сети на уроне 13,6-14,2 В.

Проверка заряда АКБ при помощи вольтметра

Независимо от оборотов двигателя выходное напряжение на генераторе остается постоянным. За это отвечает реле-регулятор, которое меняет напряжение цепи возбуждения генератора. Если напряжение растет выше допустимого уровня, ток обмотки уменьшается, снижая выходное напряжение. И наоборот.

Если пропала зарядка ВАЗ 2107, причины могут быть следующими:

Неисправность генератора;
обрыв или плохой контакт в сети возбуждения или выходного напряжения генератора;
обрыв ремня генератора.

Восстановления нормальной работы генератора следует начать с определение причины отсутствия заряда АКБ.

Неисправность генератора Ваз 2105

Утечка тока аккумуляторной батареи автомобиля

Проверять генератор на неисправности специалисты советуют в таком порядке:

осмотреть диоды, которые подводят электричество к обмотке возбуждения генератора (если они перегорели, их следует заменить новыми);
замерить прибором-тестером уровень напряжения в токопроводящей цепи (если его показатель менее 12 В, то возможно наличие короткого замыкания, значит, проводка перегревается).

Обрыв или плохой контакт в сети возбуждения или выходного напряжения генератора;

Обрыв ремня генератора

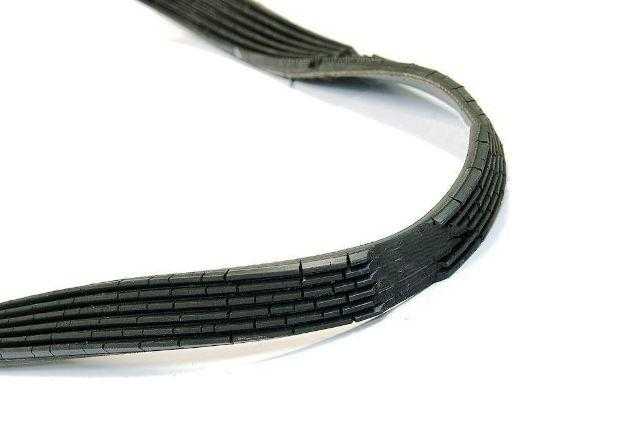

Как правило, обрыв ремня генератора происходит из-за его изношенности. Работая, он находится под достаточно приличной нагрузкой и хоть современные ремни изготавливаются из очень прочных материалов, со временем появляются:

потертости;
трещины;
стираются зубцы;
растрепываются края.

Если вы обнаружили хоть один из этих признаков, то не тяните с заменой, последствия не заставят себя долго ждать. О том, что с приводом не все в порядке может сигнализировать характерный свист. Это происходит, как правило, в сырую погоду. Случается так, что он пропадает во время движения, а бывает и нет. Это происходит из-за ослабления натяжения ремня. Иногда достаточно при помощи натяжных механизмов сильнее натянуть ремень, но, как правило, требуется его замена.

Привод можно заменить самостоятельно — это несложная работа, а можно обратиться на станцию технического обслуживания. Это решать вам, но он должен быть в порядке. Если все-таки ремень генератора оборвался, то не расстраивайтесь. Это некритическая поломка. Просто теперь, когда вы начнете ехать, аккумулятор перестанет заряжаться, а системы начнут усиленно потреблять энергию АКБ.
