Соединение аккумуляторов последовательно и параллельно

Меры предосторожности при подключении

При всех способах соединения аккумуляторов необходимо соблюдать ряд мер предосторожности:

• соблюдать меры безопасности по эксплуатации электроустановок для исключения поражения электрическим током (главное — не создавать цепи прохождения тока через тело человека):
• соблюдать полярность подключения;
• не создавать коротких замыканий;
• при сборке батарей отключать от них нагрузку;
• подсоединение зарядного устройства к АКБ осуществлять тогда, когда оно отключено от сети;
• работы проводить в соответствующей изолирующей одежде и обуви, без металлических предметов, которые могут упасть и замкнуть контакты;
• не касаться руками клемм АКБ, в особенности двумя руками на разных полюсах (это очень опасно на мощных батареях с высоким напряжением);
• использовать специальный инструмент с изолированными частями;
• не проводить работы при плохом состоянии здоровья;
• учитывать токи, проходящие через сборную батарею и нагрузку и использовать подходящие по сечению проводники;
• при соединении элементов в одну батарею обеспечивать надежный и изолированный от внешних воздействий контакт;
• обеспечивать надежную защиту сборных батарей от коротких замыканий и попадания влаги;
• использовать аккумуляторы с одинаковыми характеристиками и степенью износа;
• внимательно проверять собранную батарею на наличие ошибок коммутации.

Что дает соединение аккумуляторов

Вследствие законов химии и физики, одна аккумуляторная ячейка не всегда удовлетворяет требованиям, предъявляемым к питанию потребителей. Обойти эту проблему можно путем параллельного или последовательного соединения АКБ.

Увеличение напряжения

Единичная аккумуляторная банка выдает напряжение, определяемое электрохимическими реакциями, проходящими внутри нее при заряде или разряде. Для наиболее распространенных типов выходной уровень при полной зарядке составляет:

1. Литий-ионный – 3,7 вольт.
2. Никель-кадмиевый – 1,38 вольт.
3. Свинцово-кислотный – 2,1 вольт.
4. Никель-металлогидридный – 1,25 вольт.

Во многих случаях этого недостаточно для нормальной работы запитываемой сети. Так, для нормальной работы мотоциклов требуется не менее 6 вольт, а для автомобилей – 12 вольт, а бывает 24 вольта. Единичный элемент выдать такое напряжение не может, поэтому для увеличения выходного уровня ячейки соединяют последовательно.

Увеличение емкости

Если не учитывать воздействие внешних факторов (температуру и т.п.), то емкость одной ячейки определяется:

• удельной емкостью (зависит от технологии изготовления);
• размерами АКБ.

Зачастую удобнее необходимую емкость получать не от одной банки больших габаритов, а от нескольких меньших по весу и размерам элементов. Например, целесообразно применять банки стандартных типоразмеров. Для этой цели их надо соединить параллельно. При этом их емкость складывается.

Как подключить второй аккумулятор к электросамокату

Схема подключения дополнительного аккумулятора зависит от того, какая преследуется цель. Это может быть увеличение емкости батареи, повышение напряжения либо сочетание обеих этих характеристик.

Любители электротранспорта как правило хотят увеличить емкость штатной батареи или подключить дополнительную.

В таких случаях для комплектования батареи применяется параллельное соединение аккумуляторов. Такой способ подключения позволяет увеличить емкость питающего устройства вашего электротранспорта.

Параллельное соединение осуществляется путем подключения однополюсных выводов источников тока: плюсовой и минусовой выводы подключаем к штатной батарее (плюс к плюсу и минус к минусу). Суммарная электрическая емкость подключенной таким способом батареи будет равна сумме электрических емкостей входящих в схему.

При условии, что на обоих аккумуляторах установлена BMS.

Заряд двух параллельно соединенных акб с bms

При параллельном подключении лучше всего использовать равнозаряженные акб. Расход емкости будет происходить относительно равномерно с двух аккумуляторов.

Можно подключить через переключатель тогда расход батареи будет происходить поочередно.

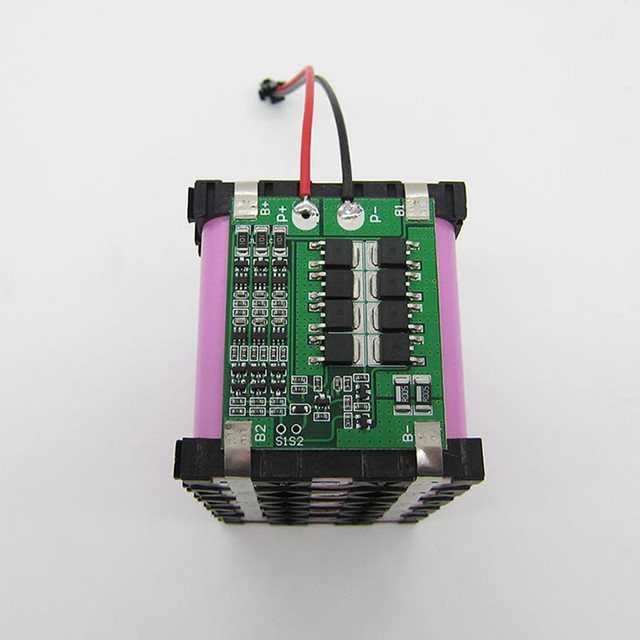

Суть платы BMS (Battery Management System) – система управления батареей. Так или иначе она обеспечивает корректную работу аккумуляторов в данном устройстве, начиная с простых плат защиты или балансировки, заканчивая сложными микроконтроллерными устройствами, подсчитывающими ток разряда и количество циклов заряда.

То, что продаётся повсеместно, условно можно разделить на четыре категории:

• балансиры
• защиты (по току, напряжению)
• платы, обеспечивающие заряд (да, они тоже считаются устройствами BMS)
• те или иные комбинации вышеперечисленных вариантов, вплоть до объединения всего в одно устройство

Чем функциональней и многопрофильней защита – тем больше ресурс работы вашего аккумулятора.

Если вам достался аккумулятор без платы BMS, этот набор ячеек необходимо подключать к штатной батареи, чтобы за зарядом-разрядом следила штатная бмс.

Решили подключить дополнительный аккумулятор, выбирайте в разделе запчасти.

Наш сервисный центр предлагает профессиональный ремонт электросамокатов Kugoo, услуги по гарантийному и послегарантийному обслуживанию электротранспорта

Рекомендации по созданию аккумуляторных батарей

• При последовательном и параллельном соединении все аккумуляторы должны быть одного типа, возраста и иметь одного производителя. Емкость аккумуляторов при последовательном подключении должна быть одинаковой, параллельно можно соединять между собой аккумуляторы разной емкости.
• Если при последовательном подключении, один аккумулятор выходит из строя, в батарее необходимо менять все аккумуляторы. Если один аккумулятор выходит из строя при параллельном подключении, его удаляют, а оставшиеся используют до тех пор, пока они не выработают свой ресурс. После этого аккумуляторы заменяют.

• Не увеличивайте емкость батареи с помощью аккумуляторов, установленных в другом помещении. Аккумуляторы, расположенные в разных местах, будут работать при различной температуре окружающего воздуха, а их разряд и зарядка будут происходить неравномерно. Это еще больше увеличит разницу температур и приведет к преждевременному старению и выходу батареи из строя. Если аккумуляторы заряжаются или разряжаются высоким током может произойти термический разгон и взрыв.

  Подключение зарядного устройства к батарее параллельно соединенных аккумуляторов.

• Если ток заряда или разряда аккумуляторов в течение продолжительного времени составляет 200 А при напряжении 12 В (100 А при 24 В), выделяется значительное количество тепла. Чтобы его рассеять, используйте принудительную вентиляцию. Для этого во входной воздушный патрубок батарейного отсека установите пожаробезопасный вентилятор. Вентилятор на входе уменьшает риск воспламенения водорода, выделяемого аккумуляторами. (Некоторые стандарты требуют принудительной вентиляции воздуха в любое время, когда аккумуляторы подключены к зарядному устройству с выходной мощностью более 2 кВт, то есть 167 ампер при 12 вольтах или 83 амперах при 24 вольтах).
• Регулятор напряжения любого мощного зарядного устройства должен иметь датчик температуры, который уменьшает напряжение зарядки при нагреве аккумуляторов
• Аккумуляторные батареи большой емкости с высоким током заряда и разряда устанавливают в жилых отсеках только в герметичных емкостях с вентиляцией, выведенной наружу.

Подсоединение дополнительного источника энергии к основному аккумулятору должно проводиться с учетом некоторых особенностей, которые позволяют повысить их эффективность и продлить срок эксплуатации. Правильное подключение позволяет после применения системы разъединить аккумуляторы и использовать их по отдельности. Основные рекомендации следующие:

1. Оба источника энергии должны находиться в хорошем состоянии. Практически все аккумуляторы после нескольких циклов полной разрядки и зарядки изнашиваются, приходят в непригодность. Разрушение применяемых пластин становится причиной возникновения короткого замыкания, которое повреждает устройство в большей степени. Если использовать новый и изношенный аккумулятор, то второй будет поглощать энергию первого. После длительного применения подобной схемы разрядятся оба источника энергии.
2. Большая часть схем предусматривает использование коммутатора для дополнительного аккумулятора. Подобный прибор позволяет использовать энергию первой батареи, но при этом сохранять емкость второго. Правильно подключенный коммутатор существенно расширяет возможности батареи.
3. Если связка нескольких источников питания создается для транспортного средства или лодки, то нужно предусмотреть установку более производительного генератора. Не стоит забывать и о возрастающей нагрузке на применяемую проводку для передачи энергии. Малая мощность генератора может привести к тому, что созданная батарея не будет заряжаться полностью. Кроме этого, возрастает нагрузка на самозарядное устройство.
4. Все применяемые батареи должны быть одинаковой мощности. Это связано с тем, что разная мощность приводит к износу одного из применяемых источников энергии.
5. Между применяемыми батареями должно быть небольшое количество пространства. За счет использования коротких шнуров существенно повышается эффективность создаваемой схемы. Применяемые провода создают дополнительное сопротивление и приводят к потере энергии.
6. Емкость используемых источников электроэнергии должна отличаться незначительно. Только в этом случае они смогут прослужить на протяжении длительного периода. Допустимое отклонение составляет всего 5 раз.

Как рассчитать максимальный зарядный ток

Современные зарядные устройства с микропроцессорным управлением рассчитаны на то, чтобы автоматически регулировать зарядный ток, в зависимости от максимальной допустимой мощности зарядки и напряжения аккумулятора. Однако, если ваше зарядное устройство не имеет этой функции, безопасный ток можно вычислить самостоятельно.

Предположим, что мы хотим зарядить параллельно три литий-полимерных аккумулятора емкостью 1300 мАч, напряжением 3S и планируем использовать для этой цели устройство Turnigy Accucel 6, рассчитанное на выходную мощность 50 Вт. Заряд будет происходить в режиме 1С, то есть необходимый ток составит 3.9 А.

Ток заряда можно рассчитать, разделив мощность на напряжение, по формуле I = P/V. Но, как известно, напряжение заряда непрерывно меняется, так что и сила тока не будет постоянной. Напряжение каждой отдельной ячейки LiPo во время цикла заряда может достигать 4.2 вольт, что составляет 12.6 вольт для всего нашего пакета 3S.

Максимальная потребляемая мощность в процессе заряда, в соответствии с приведённой выше формулой, будет равна 12.6 В * 3,9 А = 49,14 Вт. К счастью, наше зарядное устройство рассчитано на 50 Вт, поэтому оно вполне соответствует требованиям из примера и все должно пройти успешно.

Но что произойдёт, если батарей 3S ёмкостью 1300 мАч станет не три, а четыре? Можно ли будет зарядить их параллельно при силе тока, равной 1С? Считаем по формуле:

Как видно из расчёта, заряжать одновременно четыре батареи при 1С в этом случае нельзя, так как будет превышено ограничение мощности зарядного устройства.

Скорее всего, электронное устройство, рассчитанное на 50 Вт, может перегреться, отключиться, выйти из строя или даже загореться, если попробовать поставить его на заряд с током 5.2 A. Чтобы не вызвать пожара и не сжечь дом, придётся выбрать более низкую скорость зарядки. Допустимая сила тока будет 50 Вт / 12,6 В = 3.968 А.

В действительности, большинство современных зарядных устройств, включая Accucel-6 из нашего примера, обладает способностью автоматически рассчитывать режим работы и самостоятельно устанавливать верхний предел ограничения зарядного тока. Даже если вы попытаетесь задать более высокое значение, оно никогда не будет превышать этот уровень.

Поэтому рекомендуется приобретать приборы для обслуживания LiPo, которые уже имеют такие встроенные возможности. Это намного безопаснее и проще. В качестве примера можно привести популярную модель iSDT SC620

, которая имеет массу хороших отзывов и гарантирует безопасность параллельной зарядки с мощностью до 500 Вт.

Применяемые методы

Для соединения нескольких аккумуляторов могут применяться два основных метода. Выбор проводится в зависимости от того, для чего предназначена схема. Первый способ предусматривает последовательное соединение всех источников питания. Особенности этой схемы заключаются в следующем:

Для соединения клемм применяются специальные перемычки. Рекомендуется отдавать предпочтение перемычкам, которые изготавливаются из материала с малым сопротивлением и высокой устойчивостью к теплу.
Противоположные клеммы соединяются между собой

Нужно уделить внимание качеству соединения, так как плохой контакт может стать причиной окисления материала и потери тока.
При соединении всех клемм стоит учитывать, что разноименные не должны пересекаться: это приведет к короткому замыканию.
Плюсовой и минусовой кабель подключается к потребителю. Они должны быть рассчитаны на большую нагрузку по причине возрастания силы генерируемого тока.

В этом случае можно существенно увеличить напряжение генерируемого тока, но емкость батареи остается неизменной. При последовательном подключении нужно выбирать провода, которые будут рассчитаны на высокое суммарное напряжение.

Различное электрооборудование характеризуется определенной потребительской мощностью. Большинство аккумуляторов генерирует ток с напряжением 12 В и 24 В. Однако некоторые потребители нуждаются в большем напряжении. Последовательное соединение позволяет существенно увеличить показатель, при этом емкость остается практически неизменной.

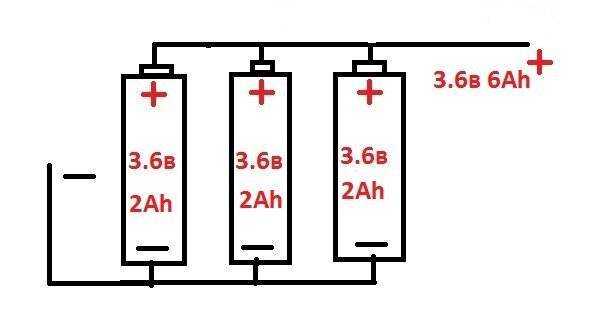

При желании можно подключить 2 аккумулятора параллельно для увеличения емкости. Особенностями этой схемы соединения называют:

1. При помощи перемычек соединяются плюсовые и минусовые клеммы.
2. От разноименных клемм, которые использовались для соединения АКБ, отводится два провода.

Существенно повысить эффективность создаваемой батареи можно за счет использования коммутатора. За счет его применения можно обеспечить питание дополнительного оборудования и старта двигателя от различных источников электроэнергии. При этом оба аккумулятора может питаться от одного генератора.

Если не требуется высокий пусковой ток, а электромотор должен работать на протяжении длительного периода от батареи, то проводится увеличение емкости. При этом напряжение остается неизменным, нагрузка при отсутствии коммутатора распределяется равномерно.

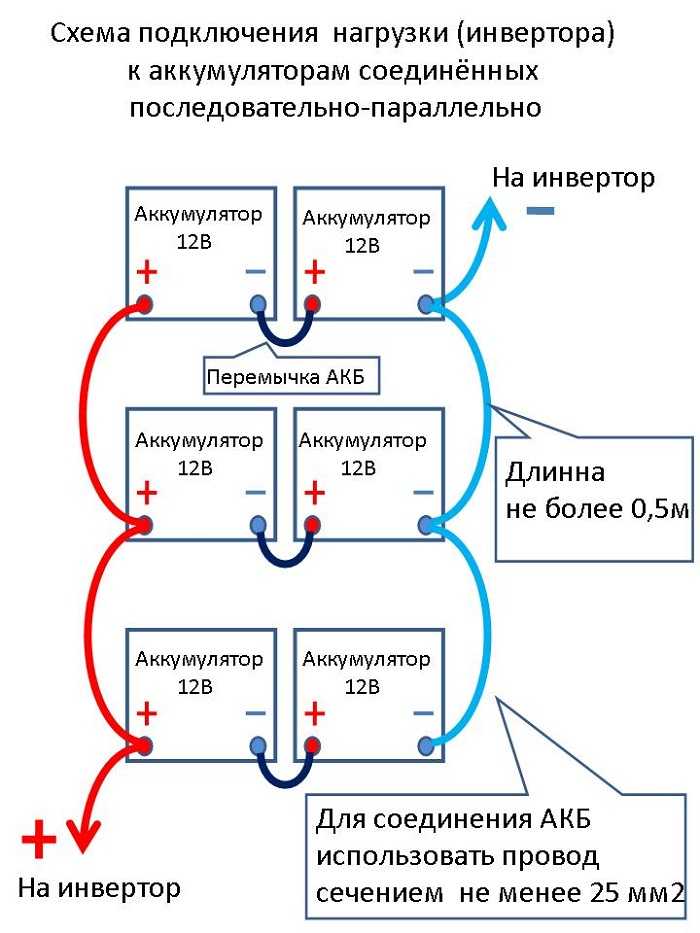

В некоторых случаях нужно одновременно увеличить емкость и напряжение АКБ. Для этого применяется два комбинированных метода соединения:

1. Для начала проводится последовательное соединение нескольких батарей. Подобным образом достигается требуемое рабочее напряжение. На втором этапе проводится параллельное коммутирование нескольких батарей, полученных при последовательном соединении аккумуляторов. Проводится создание нескольких последовательных цепей для достижения требуемой емкости.
2. Второй метод предусматривает параллельную коммутацию аккумуляторов с требующейся емкостью, после чего они соединяются последовательно для достижения требуемого тока.

Комбинированный метод применяется крайне редко, так как предусматривает использование нескольких источников питания

При выборе наиболее подходящих аккумуляторов уделяется внимание их техническому состоянию, емкости и напряжению генерируемого тока

Почему есть ограничения?

Итак, для успешного протекания необходимой электрохимической реакции необходимо обеспечить её качественным электролитом

Важно также совершение процесса в верхних слоях и отвод продуктов. В этом значительным образом помогает активная масса пластин аккумулятора

Ведь благодаря ей легче подводится и отводится вещество, участвующее в реакции. Но по мере перемещения «ресурсных материалов» вниз всё начинает происходить медленнее. Активно сказывается и то, что в электролите появляется сера. Поэтому соединение аккумуляторов параллельно предпочтительным является только когда батарея заряжена. Чем ниже реальный показатель напряжения, тем опаснее работа источников питания разной емкости. Поэтому желательным является обеспечение своевременного питания. Лучше всего будет не давать емкости упасть меньше 1/3 номинала.

Проверка работоспособности

При соединении аккумуляторов убедитесь, что они целые, без внешних повреждений, следов ржавчины и окисления. Клеммы и провода должны быть надежно закреплены. Если внешне батареи выглядят целыми, проверьте напряжение и силу тока. Сделать это можно одним из следующих способов:

• Подключите к системе нагрузку определенной мощности и замерьте падение напряжения с помощью вольт- или мультиметра. Готовые данные сравните с характеристиками используемых аккумуляторов, учтя величину нагрузки.
• Замерить напряжение можно и без нагрузки. Разные типы батарей имеют свои значения при разомкнутой цепи. Например, свинцово-кислотные АКБ работают с мощностью 12,6 В.
• Для измерения напряжения можно использовать нагрузочную вилку. Если в течение 10-15 секунд значение вырастет незначительно или вовсе не изменится, значит, система исправна.
• Проверьте стабильность аккумулятора при помощи специальных анализаторов и тестеров. Например, используя устройства Кулон, PITE, Fluke, Vencon.
• Самый простой и достоверный метод проверки исправности АКБ – это его полная разрядка и зарядка. Сначала выполняется глубокая разрядка, а затем – восполнение емкости. Однако этот способ занимает много времени – от 14 до 24 часов и более.

Техника безопасности

Вне зависимости от выбранного способа соединения аккумуляторов важно соблюдать меры безопасности:

Нельзя объединять в единую цепь АКБ с разной емкостью и параметрами.

• перед работой надевайте диэлектрические перчатки;
• не трогайте соединения батареи и последовательно снимающиеся клеммы голыми руками;
• отключайте аккумуляторы от сети и прочих нагрузок;
• используете инструменты с изолированными рукоятками;
• перед подключением элементов проверяйте контакты;
• не включайте в единую цепь АКБ с разной емкостью и параметрами;
• соблюдайте полярность;
• изолируйте готовую сборку от влаги.

Последовательное и параллельное подключение батарей с соблюдением техники безопасности позволит снизить потери мощности и увеличить коэффициент полезного действия. Также АКБ соединяют и для объединения емкостей, когда одного аккумулятора недостаточно. Создав единую цепь, нужно проверить ее, как при помощи специальных устройств, так и путем подключения нагрузки.

Предыдущая
ПодключениеКак подключить теплый пол электрический

Для чего соединять несколько аккумуляторов

Основные причины, по которым аккумуляторы объединяют в сборки, можно свести к следующим:

1. Уменьшить омические потери (или потери тепла при передаче электроэнергии) путем увеличения сопротивления системы. Сила тока и сопротивление обратно пропорциональны друг другу, а чем слабее ток, тем меньше потери.
2. Собрать батарею, подходящую для питания приборов с более высокими диапазонами напряжений.
3. Увеличить емкость аккумулятора.
4. Увеличить и мощность, и напряжение.

Одним словом, создают АКБ, которая подходит под конкретные нужды. Проще и удобнее комбинировать имеющиеся под рукой аккумуляторы, чем покупать десятки различных батарей. А в некоторых случаях это банально дешевле.

Особенности комплектования батарей аккумуляторов

Для питания электроники автомобиля устанавливается классический свинцово-сернокислый аккумулятор. Выпускается он в виде последовательного соединения отдельных батарей. К особенностям подобной конструкции относят следующие моменты:

1. Опасным фактором можно назвать применение серной кислоты, которая имеет концентрацию 25−30%. При эксплуатации ее температура может повышаться, происходит образование газов. Именно поэтому корпус имеет два отверстия, через которые и происходит отвод газов.
2. Практически все устройства могут неоднократно заряжаться для повышения емкости. Стоит учитывать, что полный разряд негативно влияет на устанавливаемые пластины. Поэтому в некоторых случаях проводится соединение нескольких аккумуляторов, за счет чего исключается вероятность их полного разряда.
3. Главными характеристиками можно назвать емкость электролита и ее плотность. При длительной или неправильной эксплуатации показатель емкости может существенно упасть. Измерить уровень жидкости можно при помощи обычного стеклянного стержня, который опускается в аккумулятор. Для измерения плотности жидкости применяется специальный инструмент. При желании можно снизить или повысить уровень электролита и изменить показатель плотности.

Все три способа соединения отдельных источников питания в комплекс подчиняются не сложным, но важным для эффективной и долгосрочной эксплуатации правилам.

Последовательно-параллельная схема подключения на примере литий-ионных батарей

Пролонгированная работа батареи и ее экономическая целесообразность может быть обеспечена при соблюдении следующих правил:

• электрическая емкость включаемых в комплекс источников не должна отличаться на величину, превышающую 5% от номинальной;
• рабочие напряжения отдельных элементов батареи должны находиться в разумном соотношении;
• эксплуатационное техническое состояние включаемых в комплекс автономного питания элементов должно быть максимально сбалансированным;
• сечение коммутационных линий и шин должно быть рассчитано с учетом токовых нагрузок как внутри батареи, так и во внешних электрических цепях.

Последовательное соединение проводников

Сопротивление при последовательном соединении проводников

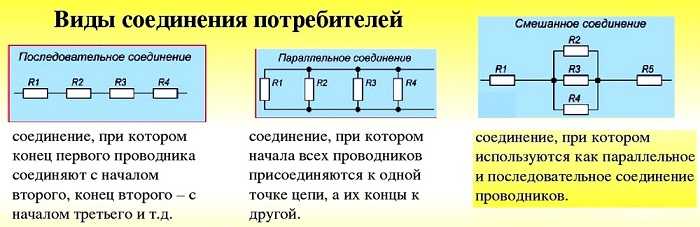

Последовательное соединение проводников — это когда к одному проводнику мы соединяем другой проводник и так по цепочке. Это и есть последовательное соединение проводников. Их можно соединять с друг другом сколь угодно много.

последовательное соединение резисторов

Чему же будет равняться их общее сопротивление? Оказывается, все просто. Оно будет равняться сумме всех сопротивлений проводников в этой цепи.

Получается, можно записать, что

формула при последовательном соединении резисторов

Пример

У нас есть 3 проводника, которые соединены последовательно. Сопротивление первого 3 Ома, второго 5 Ом, третьего 2 Ома. Найти их общее сопротивление в цепи.

Решение

R_общее =R₁ + R₂ + R₃ = 3+5+2=10 Ом.

То есть, как вы видите, цепочку из 3 резисторов мы просто заменили на один резистор R_AB .

показать на реальном примере с помощью мультиметра Видео где подробно расписывается про эти соединения:

Сила тока через последовательное соединение проводников

Что будет, если мы подадим напряжение на концы такого резистора? Через него сражу же побежит электрический ток, сила которого будет вычисляться по закону Ома I=U/R.

Получается, если через резистор R_AB течет какой-то определенный ток, следовательно, если разложить наш резистор на составляющие R₁ , R₂ , R₃ , то получится, что через них течет та же самая сила тока, которая текла через резистор R_AB .

сила тока через последовательное соединение проводников

Получается, что при последовательном соединении проводников сила тока, которая течет через каждый проводник одинакова. То есть через резистор R₁ течет такая же сила тока, как и через резистор R₂ и такая же сила тока течет через резистор R₃ .

Напряжение при последовательном соединении проводников

Давайте еще раз рассмотрим цепь с тремя резисторами

Как мы уже знаем, при последовательном соединении через каждый резистор проходит одна и та же сила тока. Но вот что будет с напряжением на каждом резисторе и как его найти?

Оказывается, все довольно таки просто. Для этого надо снова вспомнить закон дядюшки Ома и просто вычислить напряжение на  любом резисторе. Давайте так и сделаем.

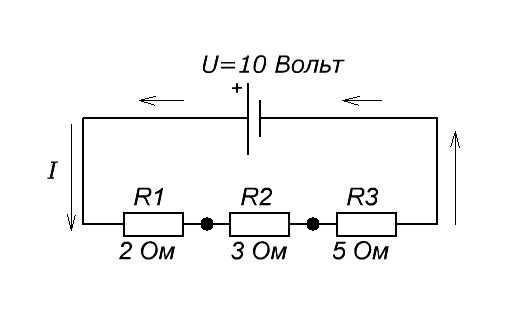

Пусть у нас будет цепь с такими параметрами.

Мы теперь знаем, что сила тока в такой цепи будет везде одинакова. Но какой ее номинал? Вот в чем загвоздка. Для начала нам надо привести эту цепь к такому виду.

Получается, что в данном случае R_AB =R₁ + R₂ + R₃ = 2+3+5=10 Ом. Отсюда уже находим силу тока по закону Ома I=U/R=10/10=1 Ампер.

Половина дела сделано. Теперь осталось узнать, какое напряжение падает на каждом резисторе. То есть нам надо найти значения U_R1 , U_R2 , U_R3  . Но как это сделать?

Да все также, через закон Ома. Мы знаем, что через каждый резистор проходит сила тока 1 Ампер, мы уже вычислили это значение. Закон ома гласит I=U/R , отсюда получаем, что U=IR.

Следовательно,

U_R1 = IR₁ =1×2=2 Вольта

U_R2 = IR₂ = 1×3=3 Вольта

U_R3 = IR₃ =1×5=5 Вольт

Теперь начинается самое интересное. Если сложить все падения напряжений на резисторах, то можно получить… напряжение источника! Он у нас равен 10 Вольт.

Получается

U=U_R1+U_R2+U_R3

Мы получили самый простой делитель напряжения.

Вывод: сумма падений напряжений при последовательном соединении равняется напряжению питания.

Необходимость в последовательном соединении

На первый взгляд идея соединения конденсаторов батареей последовательным образом покажется лишенной смысла. Первое преимущество очевидно: падают требования к максимальному напряжению обкладок. Больше рабочий вольтаж, дороже изделие. Подобным образом мир видит радиолюбитель, владеющий рядом низковольтных конденсаторов, желающий применить железо составной частью высоковольтной цепи.

Рассчитывая по приведенным выше формулам действующие напряжения элементом, можно легко решить поставленную задачу. Рассмотрим для пущей наглядности пример:

Пусть установлены аккумулятор напряжением 12 вольт, три емкости номиналами 1, 2 и 4 нФ. Найдем напряжение при последовательном соединении элементов батареей.

Решение:

Для нахождения трех неизвестных потрудитесь составить равное количество уравнения. Известно из курса высшей математики. Результат будет выглядеть следующим образом:

1. U1 + U2 + U3 = 12;
2. U1/U2 = 2/1 = 2, откуда запишем: U1 = 2U2;
3. U2/U3 = 4/2 = 2, откуда видно: U2 = 2U

Не сложно заметить, последние два выражения подставим первому, выразив 12 вольт через вольтаж третьего конденсатора. Получится следующее:

4U3 + 2U3 + U3 = 12, откуда находим, напряжение третьего конденсатора составляет 12/7 = 1,714 вольта, U2 – 3,43 вольта, U1 – 6,86 вольта. Сумма чисел дает 12, каждое меньше напряжения питающего аккумулятора. Причем тем больше разница, чем меньший номинал у соседей. Из этого правила следует: в последовательном соединении конденсаторы низкой емкости показывают большее рабочее напряжение. Найдем для определенности номинал составленной батареи, заодно проиллюстрируем формулу, поскольку выше описана чисто словесно:

С = С1С2С3/(С1С2 + С2С3 + С1С3) = 8/(2 + 8 + 4) = 8/14 = 571 пФ.

Результирующий номинал меньше каждого конденсатора, составляющего последовательное соединение. Из правила видно: максимальное влияние на суммарную емкость оказывает меньший. Следовательно, при необходимости подстройки полного номинала батареи должен быть переменный конденсатор. В противном случае поворот винта не окажет большого влияния на конечный результат.

Особенности комплектования батарей аккумуляторов

Все три способа соединения отдельных источников питания в комплекс подчиняются не сложным, но важным для эффективной и долгосрочной эксплуатации правилам.

Последовательно-параллельная схема подключения на примере литий-ионных батарей

Пролонгированная работа батареи и ее экономическая целесообразность может быть обеспечена при соблюдении следующих правил:

• электрическая емкость включаемых в комплекс источников не должна отличаться на величину, превышающую 5% от номинальной;
• рабочие напряжения отдельных элементов батареи должны находиться в разумном соотношении;
• эксплуатационное техническое состояние включаемых в комплекс автономного питания элементов должно быть максимально сбалансированным;
• сечение коммутационных линий и шин должно быть рассчитано с учетом токовых нагрузок как внутри батареи, так и во внешних электрических цепях.

Ассортимент предлагаемых рынком источников питания при грамотном подходе позволяет создавать аккумуляторные батареи со всеми необходимыми для надежного использования характеристиками.

К чему могут привести ошибки при соединении АКБ

Для исключения ошибок при соединении аккумуляторов желательно использовать специальные разъемы, исключающие ошибки при коммутации, например, переходники T-Plug. При неправильном подключении аккумуляторов в одной сборке могут быть допущены ошибки, которые могут привести к очень тяжелым последствиям:

• при параллельном соединении образуется короткозамкнутый контур, в результате чего в аккумуляторах будет происходить бурная химическая реакция, которая очень быстро приведет к вытеканию электролита, деформации корпуса, возгоранию или даже взрыву;
• при последовательном соединении с неправильной полярностью контур разомкнут, но при подключении нагрузки может появиться обратный ток через неверно подключенный элемент, что выведет его из строя;
• при длительном коротком замыкании одного или нескольких аккумуляторов неизбежно возгорание изоляции, расплавление проводников, бурная реакция внутри АКБ, вытекание электролита, деформация корпуса, возгорание или взрыв;
• при краткосрочном коротком замыкании контактов батарея останется работоспособной, но может произойти ухудшение состояния электродов внутри батареи, уменьшение емкости;
• при использовании проводников, не рассчитанных на рабочие токи, они будут перегреваться, оплавится их изоляция, что может привести к короткому замыканию и вытекающим отсюда последствиям.

Способ №5. Выносной трехуровневый регулятор напряжения

Устанавливается вместо штатного. Состоит из щеточного узла и выносного реле, которое крепится в любом удобном месте под капотом (или даже в салоне). На регуляторе имеется трехпозиционный тумблер, переключая который, можно влиять на выдаваемое генератором напряжение. В результате его установки можно устанавливать напряжение бортовой сети 14,7 В, 14,2 В и 13,8 В. Средний режим считается нормальным, первый – для зимы, последний – для лета. Девайс очень даже годный, если не забывать своевременно переключать тумблер в подходящее положение. Стоит на момент написания статьи порядка 300-400 рублей.

Аккумулятор и аккумуляторная батарея

Аккумулятор — химический источник тока многоразового действия.

Термин «аккумулятор» используется для обозначения отдельного элемента: аккумулятор, аккумуляторная банка, аккумуляторная ячейка. Часто в разговорной речи, так называют и аккумуляторную батарею.

Для получения аккумуляторной батареи, аккумуляторы (отдельные элементы) соединяют параллельно (для увеличения силы тока и ёмкости, p=parallel)  и последовательно (для увеличения напряжения, s=series).

Литиевая аккумуляторная батарея с номиналом напряжения 24В имеет 7 последовательно соединенных элементов (7s = 24В = 3,6В*7), 36В — 10 элементов, 48В — 13 элементов, 52В — 14 элементов и т.д. Если мы используем элементы емкостью 3000мАч, то емкость 1p будет равна 3Ач, 2p = 6Ач, 3p = 9Ач, 4p = 12Ач и т.д. Тогда общее обозначение сборки будет 10s4p, и говорит нам, что батарея имеет номинал 36В и емкость 12Ач.

Теория

Для последовательного соединения аккумуляторов, обычно к плюсу электрической схемы подключают положительную клемму первого последовательное соединение аккумуляторов аккумулятора. К его отрицательной клемме подключают положительную клемму второго аккумулятора и т.д. Отрицательную клемму последнего аккумулятора подключают к минусу блока. Получившаяся при последовательном соединении аккумуляторная батарея имеет ту же емкость, что и у одиночного аккумулятора, а напряжение такой батареи равно сумме напряжений входящих в нее аккумуляторов. Значит если аккумуляторы имеют одинаковые напряжения, то напряжение батареи равно напряжению одного аккумулятора, умноженному на количество аккумуляторов в аккумуляторной батарее.

Энергия, накопленная в АКБ, равна сумме энергий отдельных аккумуляторов (произведению энергий отдельных аккумуляторов, если аккумуляторы одинаковые), независимо от того, как соединены аккумуляторы — параллельно или последовательно.

Литий-ионные батареи просто подключить к БП нельзя — нужно выравнивание зарядных токов на каждом элементе (банке). Балансировку проводят при зарядке аккумулятора, когда энергии много и её можно сильно не экономить и поэтому без особых потерь можно воспользоваться пассивным рассеиванием «лишнего» электричества.

Никель-кадмиевые АКБ не требуют дополнительных систем, поскольку каждое звено при достижении его максимального напряжения заряда перестает принимать энергию. Признаки полного заряда Ni-Cd — это увеличение напряжения до определенного значения, а затем его падение на несколько десятков милливольт, и повышение температуры — так что лишняя энергия сразу превращается в тепло.

У литиевых аккумуляторов наоборот. Разрядка до низких напряжений вызывает деградацию химии и необратимое повреждение элемнта, с ростом внутреннего сопротивления. В общем они не защищены от перезаряда, и можно потратить много лишней энергии, резко сокращая тем самым время их службы.

Если соединить несколько литиевых элементов в ряд и запитать через зажимы на обоих концах блока, то мы не можем контролировать заряд отдельных элементов. Достаточно того, что одно из них будет иметь несколько более высокое сопротивление или чуть меньшую емкость, и это звено гораздо быстрее достигнет напряжения заряда 4,2 В, в то время как остальные будут еще иметь 4,1 В. И когда напряжение всего пакета достигнет напряжение заряда, может оказаться, что эти слабые звенья заряжены до 4,3 Вольт или даже больше. С каждым таким циклом будет происходить ухудшение параметров. К тому же Li-Ion является неустойчивым и при перегрузке может достичь высокой температуры, а, следовательно, взорваться.

Чаще всего на выходе источника зарядного напряжения ставится устройство, называемое «балансиром». Простейший тип балансира — это ограничитель напряжения. Он представляет из себя компаратор, сравнивающий напряжение на банке Li-Ion с пороговым значением 4,20 В. По достижении этого значения приоткрывается мощный ключ-транзистор, включенный параллельно элементу, пропускающий через себя большую часть тока заряда и превращающий энергию в тепло. На долю самой банки при этом достается крайне малая часть тока, что, практически, останавливает ее заряд, давая дозарядиться соседним. Выравнивание напряжений на элементах батареи с таким балансиром происходит только в конце заряда по достижении элементами порогового значения.

Подводя итог

Порой без соединения конденсаторов не обойтись, ведь не всегда можно подобрать подходящие по номиналам. Поэтому знание того как это сделать может выручить при поломке бытовой техники или электроники, что позволит значительно сэкономить на оплате труда специалиста по ремонту. Как наверняка уже понял Уважаемый читатель, сделать это несложно и под силу даже начинающим домашним мастерам. А значит стоит потратить немного своего драгоценного времени и разобраться в алгоритме действий и правилах их выполнения.

Правильность соединения конденсаторов гарантирует их долгую бесперебойную работу

Помогла ли вам статья?

ДаНе особо
