Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?
Если аккумулятор вашего Ваз 2107 разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват» можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.
Выполняем проверку с помощью штатного оборудования

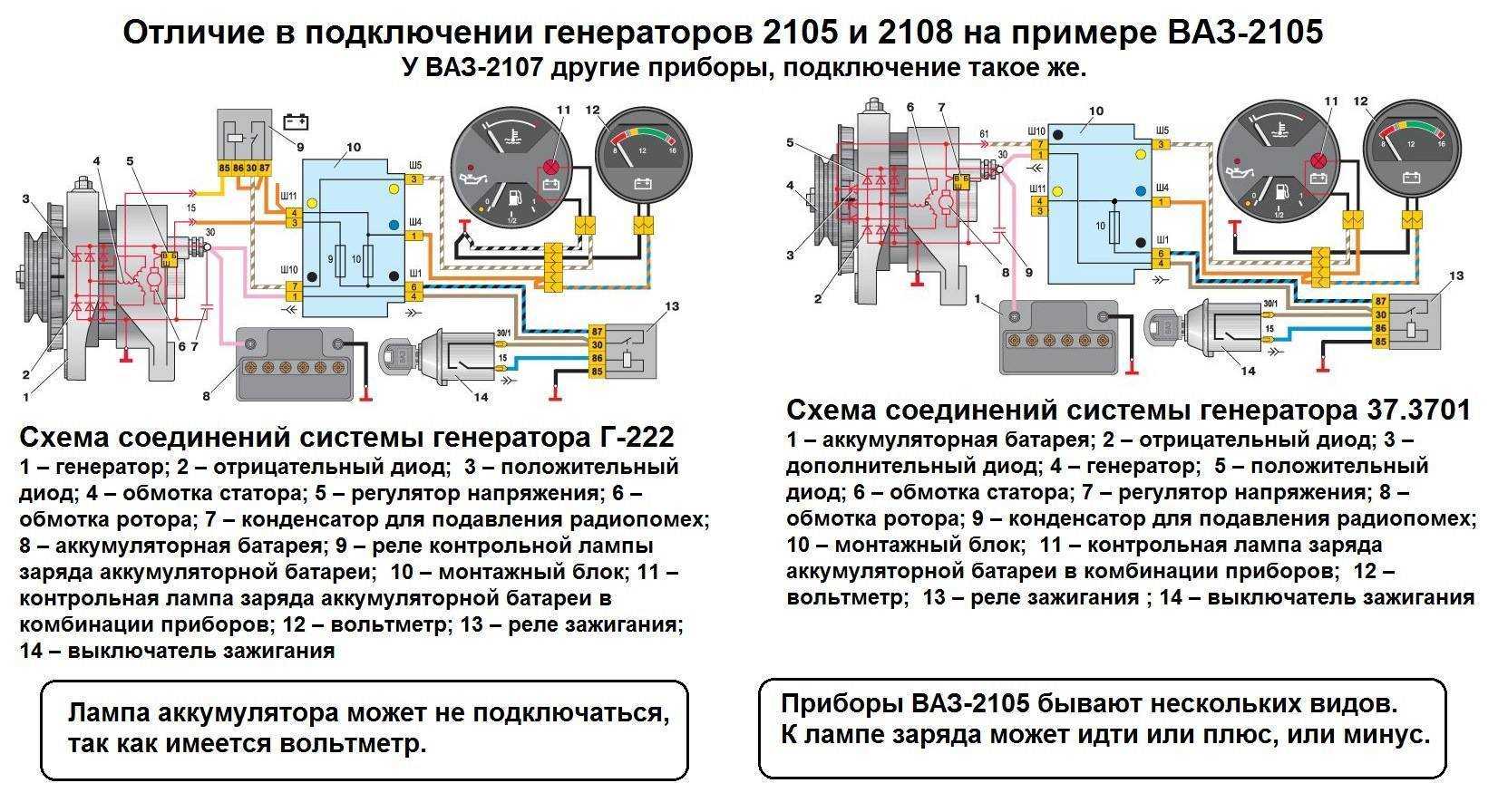

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.
1) Включите зажигание не включая стартера
и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2 — запускаем двигатель.
Горит лампа контроля зарядки аккумулятора
Положение стрелки вольтметра до запуска двигателя (зажигание включено)
Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле
Проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д. Найти причину поможет схема 3 вот по этой ссылке
Лампа не горит, стрелка вольтметра показывает норму
Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе «плюс» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

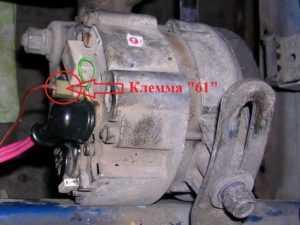

Клемма «61» генератора Ваз-2107
Если «плюс» есть— проверяем «таблетку» (она же «шоколадка») и генератор.
«Плюса» нет— придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите видео
2) Запускаем двигатель
Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

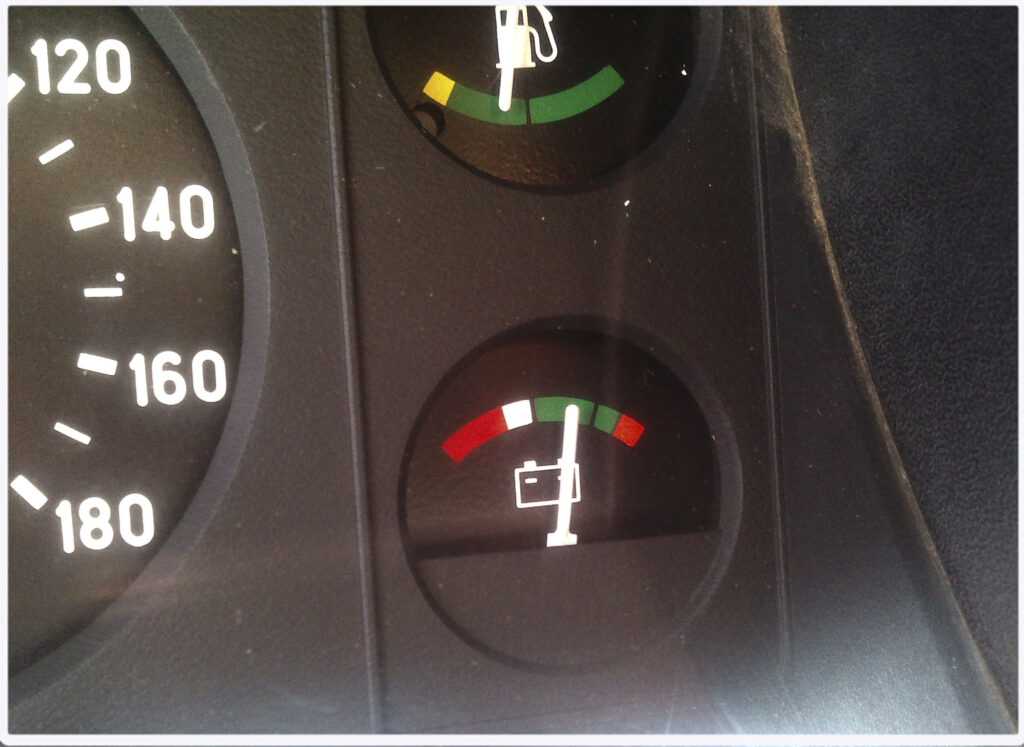

Вольтметр показывает нормальное напряжение (зарядка есть)
Лампа продолжает гореть или слегка тускнеет
Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

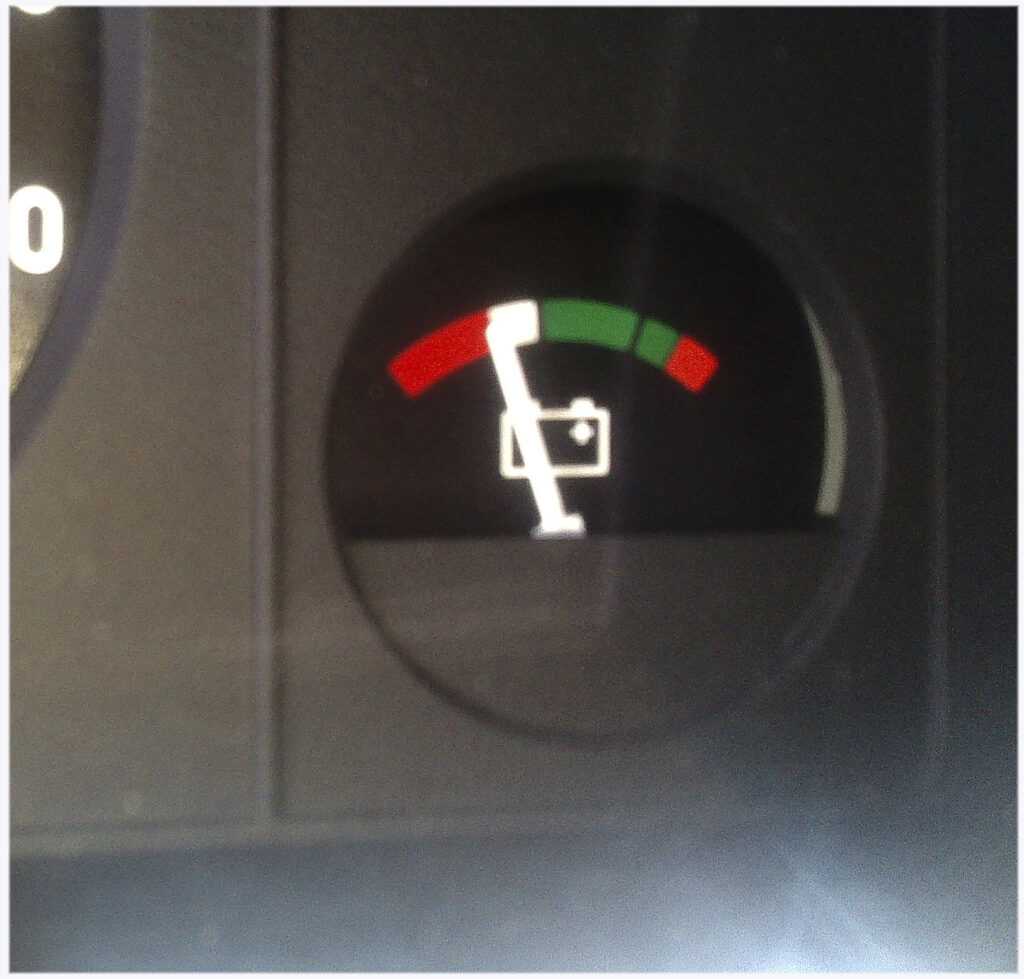

Напряжение слишком низкое (двигатель работает). Слабая зарядка
3) Если генератор вроде бы работает, но аккумулятор постепенно разряжается
выполним еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму аккумулятора, снимаем ее. Работающий на холостом ходу двигатель (обороты примерно 900) заглохнуть не должен. Если двигатель остановился, ставим клемму на место и заводим снова. Удерживая обороты 1200-1500 снимаем клемму снова. Двигатель снова заглох? Тогда выключаем фары, оставляем вентилятор отопителя включенным повторяем тест. Теперь двигатель с отключенной от аккумулятора минусовой клеммой продолжает работать. Вывод- генератор работает, но требуемый ток не выдает, нужно его ремонтировать, потребуется заменить диодный мост.
Обратите внимание! При такой проверке лучше и безопаснее работать вдвоем. Нельзя отключать клемму аккумулятора не включив хотя бы вентилятор отопителя или другую нагрузку
Скачок напряжения в момент отключения может «сжечь» электронные элементы систем зажигания
Скачок напряжения в момент отключения может «сжечь» электронные элементы систем зажигания
Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем
Измерения при заведенном двигателе
Этот метод более распространен, так как довольно прост. Но у него есть один недостаток — он не выявляет проблемы с генератором. Если интересует лишь напряжение АКБ, то он вполне оправдывает себя.
Необходимо замерить показатель посредством клемм. Для этого на них размещаются щупы мультиметра — цепь замыкается. На экране устройства должно быть показание в пределах 12,5-14 В . Это нормальное напряжение, достаточное для дальнейшей работы автомобиля. Если же показатель ниже этого порога, то имеет место недозаряд. В результате могут возникнуть проблемы со стартом автомобиля.
Этот метод наиболее прост и действенен, ведь отражает текущее состояние аккумулятора. Если уровень напряжения достаточен, тогда тот возвращается на место и подключается к автомобилю. В противном случае необходимо определить причину такого состояния.
При работающем моторе автомобиля показатели несколько возрастают. Обычно напряжение батареи колеблется в пределах 13,5-14,0 вольт. Если уровень зарядки слишком низок, то показатели увеличатся, так как генератор будет функционировать в режиме усиления.
Хотя выше было приведено, какое напряжение аккумулятора должно быть при работающем двигателе, оно может быть немного выше на протяжении 10-15 минут после запуска. Если за это время оно не восстановится, то налицо проблемы с генератором или электрическим оборудованием.
Лада 2109 1990, двигатель бензиновый 1.5 л., 70 л. с., передний привод, механическая коробка передач — электроника
Лада 2109, 1996
Комментарии 78
Такая же проблема, на холростом туско гарит лампа АКБ. Газнешь тухнет но не всегда домой приезжают акб в ноль.тоже буду снимать да смотреть
У меня третий день такая же проблема с моей девяточкой, завтра полезу снимать генератор, надеюсь Ваше описание проблем мне поможет)) Ровный дорог и вечного заряда :))
Ребята, у меня вопрос, подскажите кто чем может. В общем был у меня генератор, внутри него был диодный мост с двумя выводами, у генератора накрылся корпус (разбило посадки подшипников до состояния галош) в общем купил я новый генератор, поставил, подключаю и обнаруживаю что на нем нет одного контакта, на который на старом генере подключался провод с клеммой (слева от основного силового плюса над конденсатором) тут просто пустое отверстие и «бизнес». Как и ожидалось зарядки нет ибо один провод остался висеть не подключенным (который насколько я понимаю идет в блок предохранителей) вопрос, что надо сделать с этим проводом? Побегал по магазинам, а новые генеры все у нас продаются без этого вывода. Говорят что мол два вывода было на старых диодных мостах, а на новых он не нужен. Но зарядку то откуда теперь взять? На самом (винтовом) выводе плюс есть, то есть провода точно исправны и контакт со шпилькой в порядке, масса идет и на двиг и на кузов (до меня было так сделано) где зарядку взять если как я понимаю, именно этот провод отвечает за начальное возбуждение ротора. Или я чего-то не понимаю?

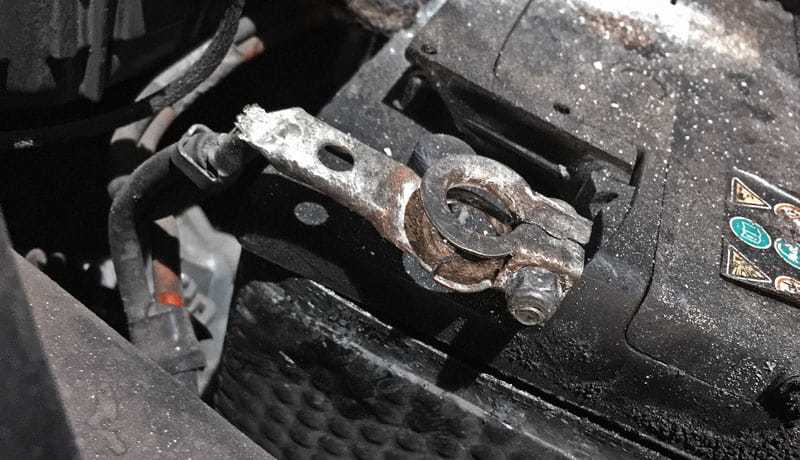

Окисление клемм
Проблема может возникнуть на фоне полностью исправной работы генератора со стартером и нормального функционирования электроники. Тогда причина кроется в окислении клемм. В этом случае они покрываются плотным белым налетом. Из-за этого налета ток не может нормально поступать в АКБ. В итоге аккумулятор в неполную силу берет электроэнергию для накапливания внутри.
Небольшая длительность поездки
Автолюбителям известно: поездка на близкое расстояние зимой приводит к быстрой разрядке батареи. Если ваша поездка, к примеру до места работы длится около десяти минут, то батарея за такое короткое время не в состоянии восполнить энергетические затраты, которые ушли на запуск мотора.
Поломка генератора
При запуске мотора на всех автомобилях загораются 2 лампочки-индикатора. Один индикатор сигнализирует о состоянии батареи, другой оповещает про уровень масла в моторе. После запуска, лампочки, как правило, гаснут. Если индикатор батареи не погас, значит на АКБ от автомобильного генератора не поступает электроток. Причин такой поломки несколько. Остановимся кратко на каждой из них.
Нет контакта на клеммы генератора. Это одна из самых распространенных несиправностей и её можно проверить самостоятельно. Нужно осмотреть все контакты, которые подходят к генератору машины и аккумулятору. Следует их снять, проверить на разрывы проводки и очистить. Если проблема не исчезла — смотрим далее.
Щетки генератора имеют способность исчерпать ресурс. Если они износились, прекращается подача электричества на АКБ. Здесь задача очевидна – заменить щетки. Для этого нужно снять генератор и осмотреть шёточный узел. Если их длина маленькая и сильно износились, то они не будут давать зарядку. Или она будет периодически пропадать. Замену щёток сможет произвести не каждый автолюбитель, это сложная задача.
Еще одна причина того, что нет зарядки аккумулятора автомобиля – обрыв статорной обмотки. Если в предыдущих случаях проблему можно устранить своими силами, то здесь дело обстоит иначе. Неисправность в статорном вале подлежит устранению только в автосервисе.
Не происходит зарядка АКБ от зарядника
Бывают, что батарея не берет зарядку. Чаще всего, проблема находится в полной разрядке аккумулятора. Он не в состоянии заработать при зарядке с помощью малых токов. Это случается, если аккумулятор бездействовал в течение длительного времени. Решить проблему можно поездкой на длительное расстояние (когда батарея зарядится самостоятельно от генератора) или воспользоваться домашним зарядным устройством.
Если зарядное неисправно, то логично, что и АКБ не подаёт признаков жизни. Тогда лучше сменить «зарядник» и попробовать зарядить аккумулятор снова. Если вторично потерпели неудачу, то значит, батарея неисправна также. Например, был случай, когда полностью разряженный аккумулятор сначала неплохо заряжался от стационарной зарядки. Потом через 2 часа остановился и процесс пошёл в обратную сторону. Т.е. при подключенной зарядке АКБ начал разряжаться. В итоге, замена аккумулятора на новый, вердикт — замыкание пластин внутри корпуса.
Возможные проблемы
Аккумулятор автомобиля не заряжается от генератора, хотя машина используется регулярно? Поводов для этого немало. Рассмотрим подробнее те из них, с которыми наиболее часто сталкиваются автомобилисты.
Генератор работает, но не заряжает аккумулятор
Значок аккумулятора, светящийся красным цветом на приборной доске при движении автомобиля, сигнализирует о том, что из-за стечения каких-то обстоятельств АКБ перестала получать энергию от генерирующего устройства. То есть генератор работает, но почему-то не заряжает аккумулятор. Первопричина может прятаться как в самом генерирующем устройстве, так и в АКБ. Изначально следует определить повод для утечки тока, а вдобавок измерить напряжение на клеммах, проверить уровень и плотность электролита, что в большинстве своём позволит установить виновника неисправности. Обычно причина заключается в следующем:
- Сгоревший предохранитель. Когда это происходит в цепи АКБ, то зарядка не пойдёт непосредственно на батарею, остальные электропотребители авто будут действовать в штатном режиме. Кроме того, вольтметр покажет наличие напряжения в бортовой сети.
- Обрыв ремня генератора или ослабление его натяжки. В такой ситуации под нагрузкой генерирующее устройство будет «пробуксовывать»: ремень проскальзывает на шкиве, издавая свистящие звуки. При включении фар индикатор на панели, сигнализирующий о разряде аккумулятора, будет гореть. Устраняют причину неисправности заменой ремня, отрегулировав его натяжку.
- Повреждение контактов или проводки. Окислившиеся контактные клеммы АКБ способствуют утечке тока и не позволяют принимать заряд от генератора. Состояние контактов следует проверить не только на самой батарее, но и на генерирующем устройстве, а также на массе автомобиля. Окись удаляют путём чистки или специальным смазывающим составом. Генератор связан с аккумулятором напрямую толстым проводом. При его повреждении или наличии заводских дефектов заряд на батарею поступать не будет.
«Прыгает» зарядка
Иногда величина тока зарядки генератора может колебаться в широком диапазоне. Это отражается не только на полноценном поступлении энергии к АКБ, но и на других потребителях: тусклый свет фар, мигает лампочка освещения салона, магнитола работает с перебоями. Основные причины нестабильности величины поступающей зарядки:
- Регулятор генератора неисправен. Прибор, представляющий собой реле, должен обеспечить величину напряжения бортовой сети в допустимых пределах независимо от нагрузки, температурного режима, частоты вращения вала. Устройство датчика – это не что иное, как обычная электронная схема, имеющая выходы к графитным щеткам. Причиной неисправности оборудования может послужить:
- слабый контакт между проводами или обрыв в электрической цепи;
- некорректная регулировка;
- замыкание между контактами;
- спекание контактов, поломка пружины якоря. Повреждения прибора обычно проявляются в регулярном недостатке заряда аккумулятора или, наоборот, его переизбытке. Проверить устройство на работоспособность можно, используя тестер, переведённый в режим вольтметра.
- Выход из строя диодного моста. Конструктивный элемент генератора выполняет функции коллектора, придя ему на смену. Мостовая схема необходима для выравнивания пульсаций переменного тока и преобразования его в постоянный. Основные факторы, приводящие к поломке:
- неполадки с АКБ – низкая плотность электролита или замыкание между собой его банок;
- неверно выполненное «прикуривание» от другого авто;
- грязь или влага, проникшие внутрь корпуса генератора.
Признаки неисправности:
- мгновенная разрядка полностью заряженного аккумулятора;
- появление свистящих звуков из-под капота при запуске двигателя или во время движения;
- на табло высвечивается неисправность рулевого управления, перестаёт действовать усилитель руля;
- быстро тускнеют фары при движении;
- выключаются автомагнитола и кондиционер.
Кроме того, есть несколько ситуаций, когда АКБ будет разряжаться интенсивно, но это не связано с неисправностями в системе генератор – аккумулятор:
- Срок эксплуатации батареи, установленный заводом-изготовителем, подходит к концу.
- Редкие поездки на небольшие расстояния при полной электронагрузке – включено максимальное количество потребителей: фары, магнитола, кондиционер и так далее.
- Простаивание в многочасовых пробках при работающем двигателе.
Поломки контролирующего реле
Если в ходе проверки выяснилось, что нагрузка на бортовую сеть нормальная, а сам генератор полностью исправен, то следует обратить пристальное внимание на реле генератора ваз 2114. Выход из строя этого прибора очень часто приводит к проблемам с сетевым напряжением и отсутствием зарядки на АКБ
Для того, чтобы проверить работоспособность реле (которое, кстати, находится на задней части генератора и окрашено в черный цвет) понадобится мультиметр.
Сама проверка выполняется следующим образом:
- Поставить тестер в режим вольтметра.
- Измерить напряжение на выходах аккумулятора при неработающем моторе — оно должно оказаться в интервале между 12,5 и 13 вольтами.
- Запустить двигатель и повторно измерить напряжение на батарее — теперь оно должно оказаться в районе 14 вольт, а иногда — даже чуть больше.
- Включить потребители (например, дальний свет) и третий раз замерить вольтаж на АКБ. Теперь он должен оказаться на менее 13,2 В, а в идеале — около 13,9 В.
Реле генератора ваз 2114
Также, можно проверить работоспособность и на снятом реле.
Делается это так:
- минус реле соединяем с минусом аккумулятора;
- выходы Б и В реле соединяем с плюсом аккумулятора;
- к щеткам, установленным в блоке реле, подсоединяем при помощи проводков 3 Ваттную лампочку. Если при этом она загорится — значит реле исправно.
Если в ходе проверки выяснилось, что реле неисправно, то следует его заменить.
Выполняется вся процедура следующим образом:
- Отсоединить клеммы от аккумулятора.
- Отвернуть ключом на 10 клеммы и убрать идущие к генератору плюсовые провода.
- Сдернуть «фишку» с тонким проводом.
- Снять заднюю крышку генератора, отогнув 3 зажима.
- Выкрутить 2 винта, удерживающих реле.
- Выдернуть штекер из реле и демонтировать его.
- Установить новое реле в таком же порядке, но в обратной последовательности.
Такой вариант снятия реле наиболее удобен, хотя в некоторых случаях его можно демонтировать и вместе с генератором. Как будет удобнее провести эту процедуру в каждой конкретной ситуации — решает сам водитель.
Симптомы пропадания зарядки аккумулятора на Приоре
Самым первым моментом, на который многие и обращают внимание — загорелась лампочка зарядки аккумулятора на приборной панели. Если под рукой есть мультиметр, то можно замерить выдаваемый ток зарядки, подключив контакты к клеммам «+» и «-» соответственно. Если даже без нагрузки показания прибора менее 13 Вольт, это говорит о том, что есть определенные проблемы с зарядкой
Если даже без нагрузки показания прибора менее 13 Вольт, это говорит о том, что есть определенные проблемы с зарядкой.
Конечно, можно (хотя крайне не рекомендуется) скинуть клемму «-» с аккумулятора во время работы мотора, тем самым проверив работоспособность генератора. Если мотор заглохнет, это будет говорить о том, что зарядки на самом деле нет, и соответственно — генератор неисправен.
Также, лампа зарядки может гореть в пол накала, что также говорит о недостаточном токе заряда. Если один из перечисленных выше симптомов имеет место быть, необходимо выполнить диагностику генератора и его деталей. При необходимости заменить их новыми. Если есть чем дополнить данную статью, можете комментировать ниже.
Если в комбинации приборов горит сигнализатор разряда аккумуляторной батареи, значит, ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи. После разряда батареи до минимального значения система управления двигателем перестанет работать и двигатель заглохнет. Рассмотрим основные причины, почему не идет зарядка с генератора на аккумулятор.
На автомобиле есть два источника тока: аккумулятор (АКБ) и генератор. АКБ используется при запуске двигателя (для питания стартера), а также для других потребителей, когда двигатель не работает. После запуска двигателя основной источник тока — генератор. Он обеспечивает током все потребители, включая систему зажигания, и заряжает АКБ.
Сколько можно проехать без генератора на аккумуляторе? Для экономии запаса энергии АКБ отключите ненужные потребители электричества: аудиосистему, обогрев сидений и т.п. Постарайтесь также без необходимости не останавливать и не пускать двигатель. В обычных условиях полностью заряженной батареи при отсутствии зарядного тока хватает примерно на один час движения. См. эксперимент с Lada Largus.
Порядок поиска причины, почему генератор не дает зарядку на аккумулятор:
1. Проверьте, не оборван ли ремень привода вспомогательных агрегатов (или ремень генератора). Если ремень цел, проверьте его натяжение.
2. Если натяжение ремня в норме, а сигнализатор все равно горит, проверьте надежность подсоединения колодки жгута проводов и клеммы «плюсового» провода к генератору
Обратите внимание, что провода могут быть оборваны или обломаны внутри изоляции
3. Проверьте надежность подсоединения проводов к клеммам АКБ.
4. Проверьте целостность передохранителя генератора в монтажном блоке моторного отсека. При необходимости замените перегоревший предохранитель.
Если после всех принятых мер лампа зарядки продолжает гореть при работающем двигателе, то, вероятнее всего, неисправен генератор (например, неисправен регулятор напряжения). Как проверить генератор мы рассказывали ранее.
Аккумулятор и генератор являются двумя источниками электроэнергии. Аккумулятор используется для запуска двигателя и для подпитки систем автомобиля, если генератор не справляется с нагрузкой. Роль генератора заключается в обеспечении питанием потребителей тока в бортовой сети при работающем двигателе и подзарядка аккумулятора. Вот эта последняя его функция и будет нас интересовать. При эксплуатации не редкость ситуации, когда аккумулятор не заряжается во время поездки или получает недостаточный заряд. Давайте разберёмся с причинами этого.
Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?
Если аккумулятор Вашей ВАЗ 2107 разряжается, «виновником» может быть один из трех компонентов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват» очень легко даже без дополнительного оборудования.
Выполняем проверку с помощью штатного оборудования
В «Se7» есть два прибора для контроля работы генератора: вольтметр и контрольная лампочка на приборной панели. С их помощью вы сможете проверить причину своих проблем.
1) Включите зажигание не включая стартера
и посмотрите на индикаторную лампочку. Должно быть полное свечение, как показано на фото. Игла вольтметра, в норме, находится на белой части шкалы (фото). Предположите, что все в порядке, и перейдите к шагу 2, запустите двигатель.
Загорается сигнальная лампочка заряда аккумулятора
Положение стрелки вольтметра перед запуском двигателя (зажигание включено)
Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле
Проверьте предохранитель №10 в монтажном блоке. В 99% случаев она будет взорвана. Все остальные индикаторы на приборной панели также будут выключены. Замените его на идентичный предохранитель и проверьте снова. Если предохранитель снова перегорает, ищите причину, т.е. короткое замыкание. Проверьте, нет ли ослабленных проводов генератора, потертой изоляции и т.д. Диаграмма 3 по этой ссылке поможет вам найти проблему.
Лампа не горит, стрелка вольтметра показывает норму
Проверьте провода на генераторе, чтобы убедиться, что провод на клемме «61» отсоединен. Если все в порядке, проверьте, является ли провод «положительным», используя контрольную лампу, индикаторную отвертку или мультиметр.
Клемма «61» генератора переменного тока Ваз-2107
Если есть плюс, проверьте «таблетку» (она же «шоколадка») и генератор.Нет «плюса» — необходимо снять приборную панель и проверить лампочку. Если лампочка перегорела, ее необходимо заменить. Смотрите видео о том, как его удалить.
2) Запускаем двигатель
Индикаторная лампочка должна погаснуть, стрелка вольтметра должна войти в зеленый сектор и находиться от центра к правому краю (фото). Если это так, то генератор переменного тока, вероятно, работает нормально.
Вольтметр показывает нормальное напряжение (зарядка присутствует)
Лампа продолжает гореть или слегка тускнеет
При ускорении он гаснет на высоких оборотах и снова загорается на более низких. Стрелка вольтметра находится в белой зоне и переходит на край зеленой на более высоких оборотах. Заключение: генератор переменного тока неисправен. К такому же выводу можно прийти, если индикатор остается включенным на любых оборотах, а игла вольтметра находится в белом секторе и даже достигает красного края.
Напряжение слишком низкое (двигатель работает). Плохая зарядка.
3) Если генератор вроде бы работает, но аккумулятор постепенно разряжается
провести еще одну проверку. Запустите двигатель, включите вентилятор отопителя и ближний свет фар, возьмите гаечный ключ «на 10» и, открутив отрицательную клемму аккумулятора, снимите ее. Двигатель, работающий на холостом ходу (около 900 об/мин), не должен заикаться. Если двигатель заглохнет, установите клемму на место и запустите снова. Удерживайте обороты на уровне 1200-1500 и снова снимите зажим. Двигатель снова сломался? Затем выключите фары, оставьте включенным вентилятор отопителя и повторите тест. Теперь двигатель продолжает работать с отсоединенной от аккумулятора отрицательной клеммой. Вывод, генератор работает, но не выдает необходимый ток.
Примечание: Во время такого испытания лучше и безопаснее работать в паре. Не отсоединяйте клемму аккумулятора, не включив хотя бы вентилятор отопителя или другую нагрузку. Скачок напряжения в момент отключения может «сжечь» электронные компоненты систем зажигания
Особую осторожность следует соблюдать при эксплуатации автомобиля с двигателем с инжекторами
Как проверить работу генератора
Аккумулятор в автомобиле — важный элемент системы, который отвечает за обеспечение бортовой сети машины электричеством. Генератор используется для зарядки АКБ во время её активности. Нестабильная работа устройства, генерирующего электроэнергию, становится причиной просадки напряжения в сети и отсутствия восстановления ёмкости источника питания.
Под нормальной производительностью генератора понимается своевременное и полноценное восполнение уровня заряда аккумуляторной батареи, который под нагрузкой уменьшается. Проверка величины зарядки аккумулятора от генератора проста и может быть выполнена владельцем авто самостоятельно.
Диагностика автомобильного устройства, генерирующего энергию, включает в себя визуальный осмотр агрегата, его элементов и сопутствующих деталей, а также осуществление замеров напряжения и силы тока. Как минимум два раза в год следует проверять натяжение ремня приводов, чрезмерное ослабление которого приводит к уменьшению работоспособности генератора, а иногда может повлечь за собой и поломку устройства. Раз в год можно осуществлять проверку элементов оборудования — креплений, диодного моста, регулятора напряжения и других. Гарантией отсутствия проблем будет и своевременное обслуживание аккумулятора — чистка клемм, добавление дистиллированной воды.
Диагностика таких показателей, как напряжение, сила тока, сопротивление, необходима также два раза в год. Для её осуществления вам понадобятся специальные приборы — вольтметр, мультиметр или нагрузочная вилка.
Устройство и схема цепи заряда
Техническое состояние основных узлов автомобиля отсображается на панели приборов. Так, от надёжной работы в любую погоду, системы питания электрооборудования зависит работоспособность транспортного средства. Она состоит из генератора, аккумулятора (АКБ), предохранителя F16, клемм, соединительных проводов и контрольной лампочки. Дефект в одном из этих элементов – это причина, по которой пропала зарядка на ваз 2114 инжектор.

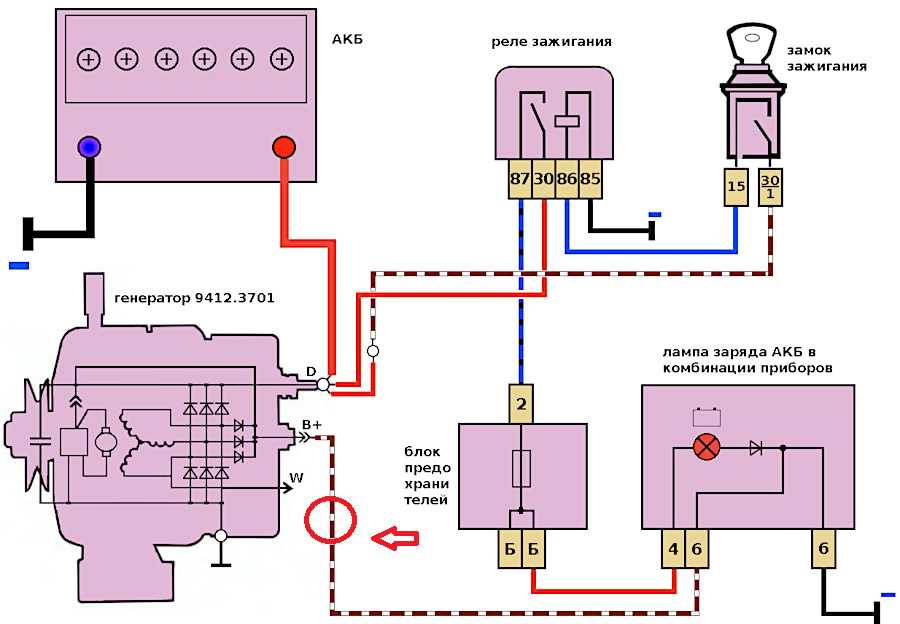

Функциональная схема цепи зарядки автомобиля ВАЗ 2114
В начальный момент после включения ключа зажигания через лампочку и разделительный диод подаётся достаточное напряжение (клемма D) для возбуждения генератора. Далее при вращении механическая энергия преобразуется в электрическую.
Другие причины низкого напряжения
Не всегда малая разность потенциалов в системе связана с поломкой генератора или плохим аккумулятором
Если диагностика этих элементов не выявила никаких неполадок, то стоит обратить своё внимание на следующее:
- состояние клемм аккумулятора — плотность примыкания и оксидация;
- проблемы электропроводки — окисление, нарушение её целостности;
- выходные контакты к электроприборам;
- правильно подобранные энергопотребители.
Каждый контакт должен быть плотно примыкающим и целостным, то есть необходимо отсутствие образований (например, сульфации), которые будут нарушать прохождение тока. Неправильное соединение контактов приводит к ускоренному разряду батареи даже на незаведенной машине.
Чтобы улучшить примыкание элементов электросистемы автомобиля, необходимо зачистить все контакты и восстановить целостность проводов с помощью их замены или соединения и обмотки изоляционной лентой.
В заключение хотелось бы повторить, что устойчивая работа автомобиля требует постоянного контроля всех элементов, а особое внимание должен привлекать генератор. Аккумулятор заряжается от него и обеспечивает электричеством целую автомобильную систему
Обращайте внимание на все элементы: щётки генератора, контактные кольца, регулятор напряжения, обмотку оборудования.
Самые корректные замеры следует осуществлять при полной заряженности батареи и в различных режимах. Помните, что производитель привязывает характеристики генератора к количеству оборотов двигателя — именно они помогают вырабатывать определённый ток.
Подробное видео, как проверить генератор:
Обрывы в обмотке
Если есть обрыв в обмотке возбуждения, то генератор не дает зарядки. Определяется это просто. Достаточно потрогать генератор рукой. При обрыве обмотки устройство будет нагреваться. Чтобы продиагностировать более точно, от щетки отсоединяют конец обмотки возбуждения и подключают к клемме на генераторе. Замер производят через мультиметр от аккумулятора.
При обрывах мультиметр ничего не покажет. Если вместо прибора используется сигнальная лампа, то она не загорится. Для того чтобы найти проблемную катушку, к каждой их них по очереди подключают провода от АКБ. Если обрыв внутри, катушку меняют. Внешние обрывы устраняют с помощью паяльника.
