Как своими руками самому сделать беспроводную зарядку для смартфона

Беспроводное автомобильное

Это зарядное устройство представляет собой держатель, который надежно фиксирует смартфон и не дает ему упасть во время движения автомобиля. Такое ЗУ дает возможность применять смартфон в качестве навигатора.

Способы крепления беспроводного АЗУ:

• наклейка – обеспечивает надежную фиксацию зарядника, но рассчитана на одноразовое применение;
• держатель-прищепка в воздуховод – надежный и простой способ крепления, предполагает многоразовое использование, такой вариант встречается чаще всего;
• держатель-присоска на лобовое стекло, торпедо – может применяться неограниченное количество раз, но не подходит для крепления зарядника на фактурную поверхность.

Способы крепления смартфона на АЗУ:

• механический (ручной) зажим – дешевый и простой вариант, обеспечивает совместимость со многими моделями девайсов;
• гравитационный зажим – выгодно отличается от предыдущего способа большей надежностью и простотой в эксплуатации;
• магнит – надежный вариант, совместимый с моделями разных размеров, но не подходит для слишком тяжелых девайсов;
• сенсорный зажим – реагирует на приближение руки человека или портативного устройства. Самый удобный способ крепления смартфона. Минусы: высокая цена, зависимость от питания.

Создание конструкции беспроводной зарядки

Как только вы соберете весь необходимый материал для изобретения, можно будет приступать к сборке. Поначалу внимательно изучите схему, которая послужит вам основой для создания сборки:

По ней видно, что новая конструкция использует индукционный метод передачи энергии. С помощью специальной медной проволоки энергия передаются бесконтактным путем с помощью специальных передатчиков, с которых собственно мы и начнем сборку изобретения.

В принципе, если вы прочитали схему и уже поняли, что за чем идет, то можно начинать делать передатчик. По сути сама конструкция не такая сложная, вы поочередно прикрепляете материал и с помощью проволоки создаете первый передатчик для снабжения энергией. Для этого берем проволоку диаметром 0,5 мм и начинаем наматывать ее в виде оправы. Желательно создать 40 витков, процесс должен происходить от середины. Рекомендуем поначалу сделать 20 витков и создать отвод, а затем сделать еще 20 дополнительных витков и вновь создать отвод. В принципе, если вы посмотрите на рисунок, то ничего сложного в этом нет.

Далее мы подключаем транзистор к нашему передатчику. Использовать для этого можно абсолютно любую модель, главное, чтобы базовый номинал этого элемента был в района от 22 до 830 Ом. А чтобы показать наглядно, как именно стоит собрать все эти приборы, то предлагаем ознакомиться с рисунком, он ярко демонстрирует, как именно должна выглядеть конструкция.

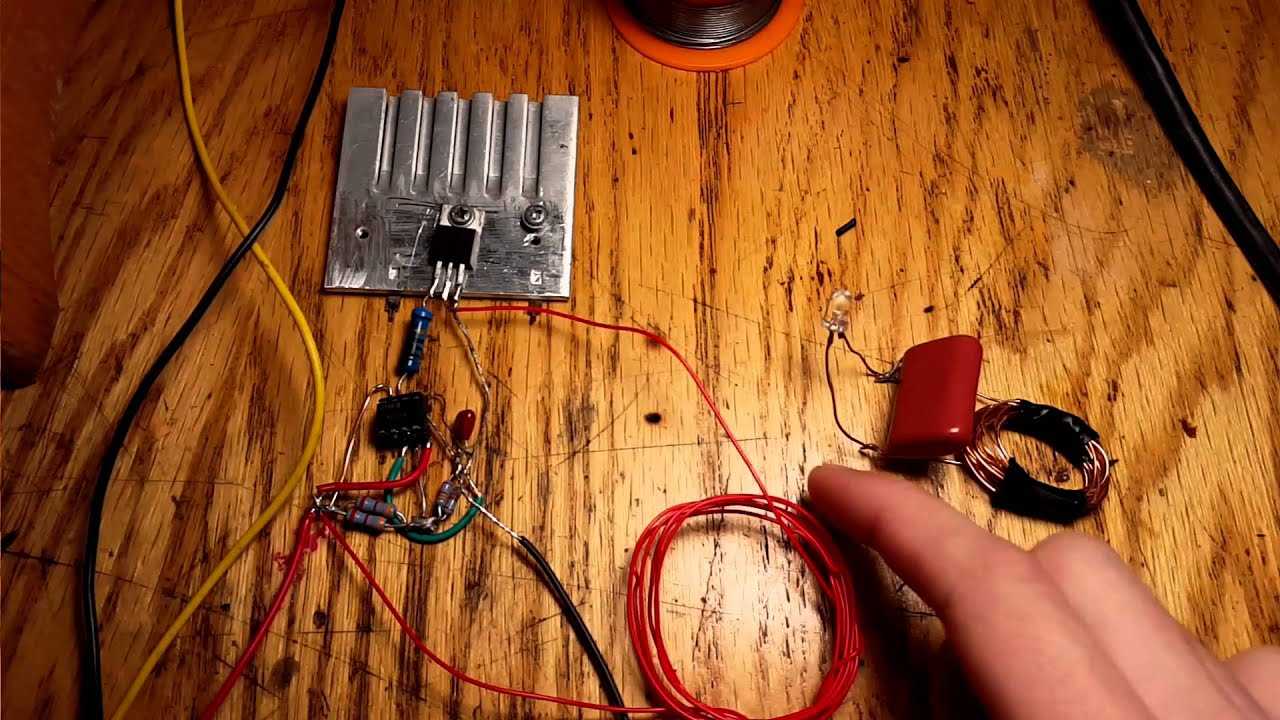

Визуальное представление основы конструкции

Стоит понимать, что основным источником питания всей конструкции является блок питания, поэтому поначалу следует создать саму конструкцию, а уже когда все будет готова подключать ее к блоку питания, при условии, что он отключен. А как только все будет подключено и готово, то можно смело экспериментировать.

Последним этапом в создании конструкции станет создание приемника на вашем мобильном телефоне. В этом случае тоже нужно создать круглый набор витков, а затем скрепить конструкцию с аккумулятором мобильного телефона. Сами витки должны создаваться с помощью медной проволоки 0,3-0,4 мм и закреплять их лучше при помощи супер клея, чтобы не размоталось и могло долго находится в собранном состоянии.

После создания основы, необходимо отвод подключить к аккумулятору телефона с помощью диода SS14

А чтобы вы не путались и поняли, как именно это сделать, предлагаем обратить внимание на рисунок

Обязательно создайте моток проволоки для телефона и подключите к аккумулятору

Вот собственно и все, что нужно знать про данное изобретение. Метод индукции наверняка вам понятен и как именно использовать бесконтактное получение энергии, мы думаем, уже объяснять не нужно. Отметим, что первоначальная мощность такой зарядки не велика и потребуется от 6 до 10 часов ожидания, чтобы телефон полностью зарядился. Но если вы хотите увеличить скорость зарядки и ее мощность, вам понадобится более мощный источник питания и более толстая медная проволока в случае создания передатчика.

Теперь у вас есть личная инструкция касательного того, как именно создать беспроводную зарядку, чтобы заряжать свой телефон. Возможно после первого прочтения у вас могут возникнуть некоторые недопонимания, но в процесс практического тестирования вы сами сможете разобраться с тем, как именно нужно конструировать данный прибор. В полевых условиях конечно будет сложно организовать подобный метод, так как в любом случае нужен постоянный источник питания, но вот освободить вашем место от лишних проводов вполне получится. Поэтому можете смело пользоваться и набираться опыта в конструировании.

Как сделать беспроводную зарядку своими руками?

Прежде чем делать подобное устройство, необходимо полностью ознакомиться с инструкцией и материалами, которые потребуются. В противном случае может оказаться, что в самый нужный момент не хватит знаний или нужных приспособлений.

А неумелые действия пользователя могут привести к поломке смартфона, поэтому все последующие действия проводятся на свой страх и риск.

Нужные материалы

Для создания устройства, понадобятся:

• плата, основа на которую будут крепиться все основные элементы;
• катушка индуктивности, она должна иметь высокое сопротивление переменному току, понадобится от 5 до 10 витков, провод должен быть диаметром в 1 мм;
• пленочный конденсатор, емкость которого составляет от 0,33 до 1 микрофарада;
• выпрямитель UF в количестве 2 штуки;
• высоковольтные транзисторы, которые способны усилить напряжение до 10 Вольт;
• паяльник;
• преобразователи тока, которые имеют номинальную мощность рассеивания до 1 Ватт, 2 штуки;
• припой.

После того, как все материалы будут собраны, можно приступать к созданию беспроводной зарядки для телефона.

Изготовление передатчика

Для начала необходимо изготовить передатчик. Это и есть сама зарядка, которая будет передавать ток через специальное поле.

Для начала необходимо сделать контур из длинного провода. Его складывают пополам. Оправа, на которую будет наматываться медный провод, должна быть диаметром 5-10 см. Понадобится около 40 витков. По периметру конструкцию необходимо закрепить скотчем.

Петлю следует обрезать, чтобы получилось 4 конца. Их следует зачистить и подсоединить начало первой обмотки к концу второй и наоборот. Для определения можно воспользоваться мультиметром. «Активную» часть следует спаять, чтобы образовалась средняя точка, которая пойдет к плюсу питания.

Свободные концы необходимы для подключения к ним резисторов. Затем припаиваются диоды и два транзистора. Концы резисторов должны быть распределены между платой и диодами.

Приемник

Как только передатчик будет готов, можно переходить к созданию приемника для беспроводной зарядки для смартфона. В современных моделях смартфонов, данная технология присутствует. Но в старых версиях и кнопочных телефонах, их нет. Тогда, его придется изготовить самостоятельно.

Для удобства нужно взять небольшой кусок пластмассы. Также понадобится скотч и суперклей. Необходимо сделать 25 витков, диаметр проволоки будет 0,3-0,4 мм. Витки должны быть плотно прижаты друг к другу. Их можно крепить на двухсторонний скотч и заливать суперклеем. Это не позволит конструкции сломаться.

К аппарату приемник должен подключаться через диод. Витки следует аккуратно отделить от поверхности.

После того, как устройство будет изготовлено, необходимо подумать о том, как оно будет подключаться. Сделать это можно напрямую к аккумулятору или разъему, который используется для зарядного устройства.

Отладка

После того, как оба устройства будут подготовлены, следует провести отладку. Это настройка зарядного устройства, подключенного к телефону. Лучше взять старую модель, чтобы проверить технологию на нем.

В случае, если какое-то устройство дало сбой или потеряло напряжение, рекомендуется проверить всю схему беспроводной зарядки. Возможно некоторые элементы плохо подсоединены.

Проверка

Чтобы проверить работоспособность полученной зарядки, ее следует подключить. Для начала, беспроводное ЗУ включается в сеть для получения напряжения. После этого, следует поднести телефон и убедиться, что заряд идет. Если же нет, то в момент сборки были допущены ошибки.

Преимущества

Позитив:

• Относительно низкая цена – аккумуляторы большой емкости стоят дорого, дешевые же аналоги быстро выходят из строя, потому, если необходимые компоненты для сборки имеются под рукой, то собрать такое устройство выгодно;
• При возникновении неполадок в работе самодельный аккумулятор починить проще, так как он будет иметь съемный корпус, и вы будете понимать устройство цепей;
• Возможность сделать устройство желаемой емкости – достаточно большой;
• Вы можете сделать сменный корпус устройства для того, чтобы в случае повреждения вам не пришлось менять весь повер банк;
• С экологической точки зрения вторичное использование литий-ионных аккумуляторов (например, из батарей со сломавшимся контроллером заряда) также благоприятно;
• Оригинальный или странный внешний вид устройства для некоторых пользователей также может быть привлекательным.

Негатив:

• На изготовление аккумулятора тратится достаточно много времени;
• Необходимо иметь некоторые изначальные навыки для его сборки;
• Плохой внешний вид устройства;
• Не все материалы для изготовления такого устройства могут быть под рукой;
• В большинстве случаев срок службы такого устройства ниже, чем у заводского аналога;
• В самых простых вариантах самодельного оборудования отсутствуют индикаторы заряда, кнопки включения и отключения, что не удобно (если же они будут присутствовать, то самостоятельная сборка станет чрезмерно долгой, сложной и дорогой);
• Теоретически такое устройство способно нанести вред аккумулятору мобильного устройства и даже вызвать его перегорание (но такой риск есть при использовании любого повер банка, изготовленного брендом, отличным от бренда вашего устройства);
• При сборе такого аккумулятора в любом случае нужны USB-выход и контроллер заряда, а с учетом стоимости их покупки конечная цена устройства будет не такой уж и низкой.

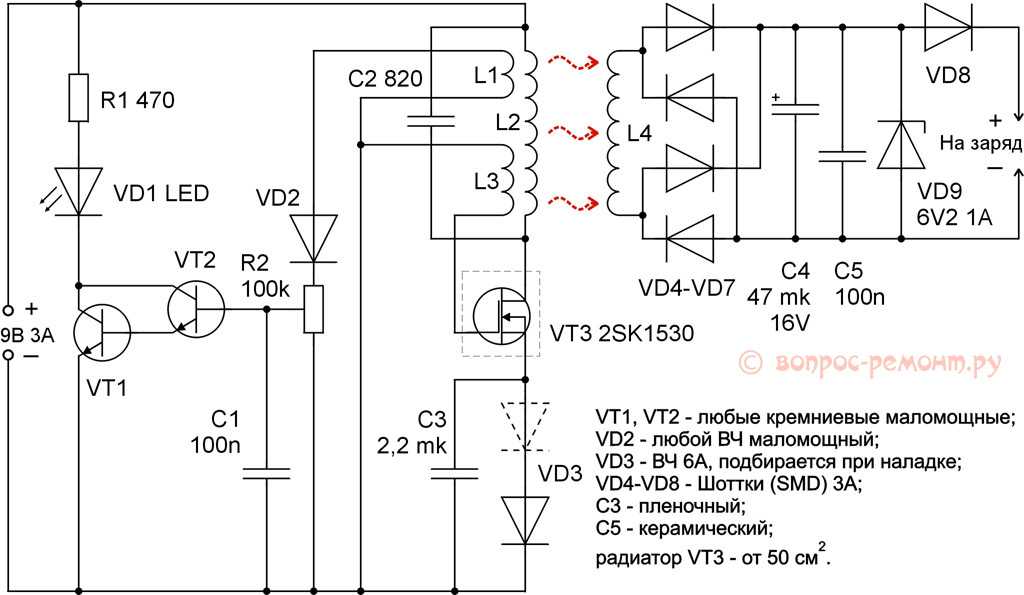

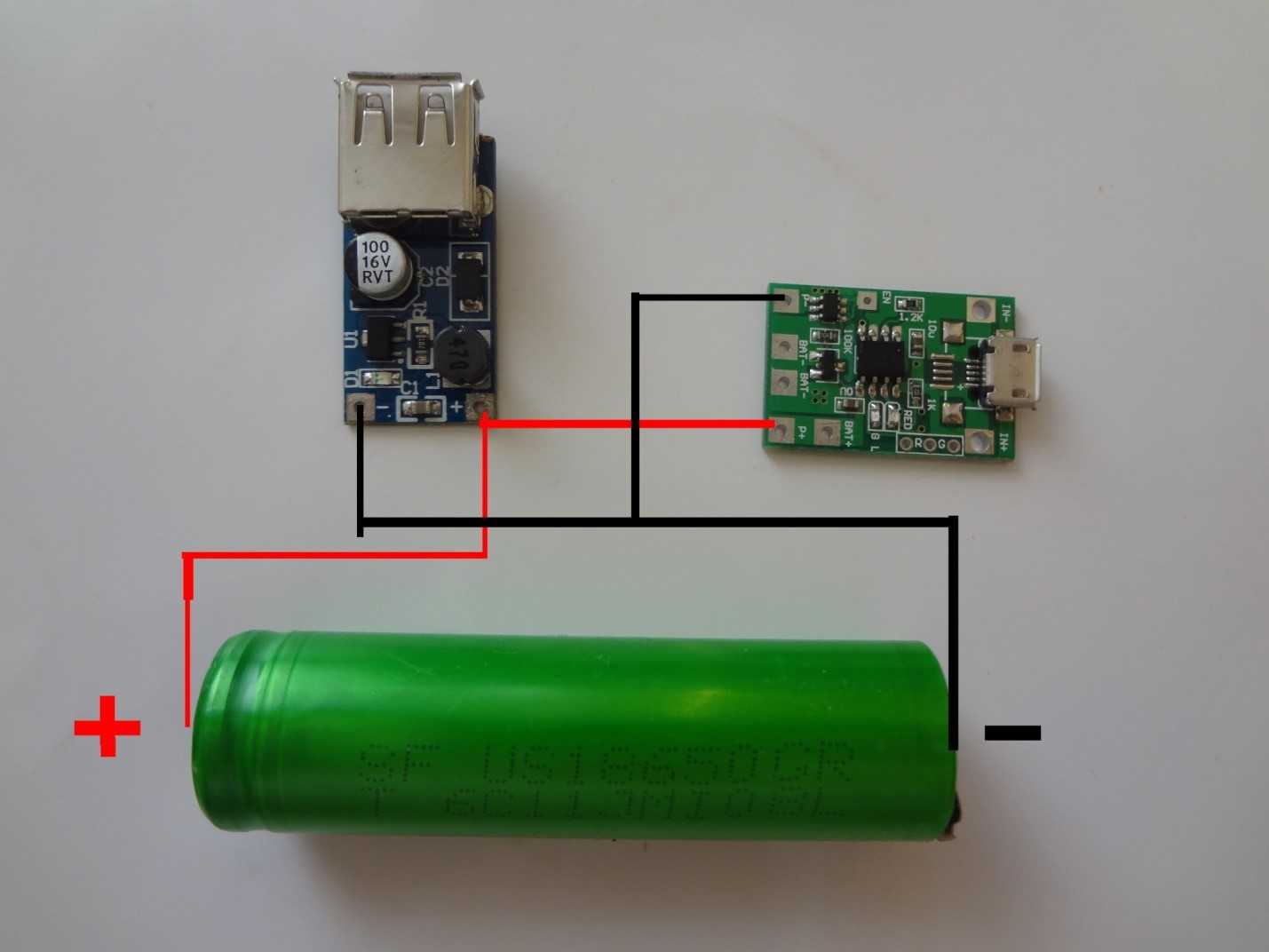

<Рис. 1 Простая схема>

 Внимание! Не стоит браться за самостоятельную сборку, если у вас не имеется достаточно навыков для этого. При ошибке в сборке цепей устройство может нанести существенный вред смартфону или планшету.

2 Принцип>

<Рис. 2 Принцип>

Плюсы и минусы самодельной беспроводной зарядки

Устройство для восполнения заряда телефона или планшета без проводов, изготовленное своими руками, при условии соблюдения следующей инструкции и аккуратности домашнего мастера имеет свои достоинства и недостатки. Чтобы понять, имеет ли смысл вообще приступать к сборке, нужно внимательно ознакомиться с первыми и вторыми — и решить, насколько возможность обойтись без шнура компенсирует затраченные время и усилия.

Преимущества самодельной беспроводной зарядки:

1. Дешевизна. Если приличное заводское устройство стоит от 40 долларов, то на запчасти, необходимые для сборки передатчика и приёмника своими руками, придётся потратить в минимальной комплектации вдвое меньше. Совсем обойтись без расходов, само собой, не получится: пользователь вынужден будет приобрести медную проволоку, транзистор и диод — с большой вероятностью дома у него их не сыщется.
2. Удобство. Зарядка батареи телефона с помощью стандартного проводного устройства всё ещё остаётся самым надёжным и безопасным вариантом, однако многих владельцев мобильных устройств раздражает само наличие шнура. С беспроводной зарядкой, как несложно догадаться, такой проблемы не возникнет — кабель нужен будет только для подключения катушки-передатчика.
3. Возможность поэкспериментировать. Если обладателю мобильного телефона не терпится проверить свои навыки намотки и пайки, а просто заменить вышедший из строй разъём в телефоне кажется скучным, самое время приступить к работе — создание беспроводной зарядки поможет занять один-два вечера и гарантированно избавит от скуки.

Недостатки беспроводной зарядки, сделанной своими руками:

1. Малая «зона покрытия». Самое лучшее самодельное устройство сможет заряжать телефон, находящийся на расстоянии четырёх-пяти сантиметров от катушки-индуктора. Даже для заводских моделей «диапазон» не превышает двадцати сантиметров — и уже поэтому стандартный зарядник с проводом, имеющим длину до полутора метров, гораздо более удобен.
2. Электромагнитные помехи. Это явление действительно существует и, поскольку беспроводная зарядка неминуемо создаёт сильное магнитное поле, негативно сказывается на окружающих устройствах. Конечно, оно не «убьёт» флешку и не приведёт в негодность оптический диск, а вот существенно ухудшить качество звука, выдаваемого чувствительными динамиками, может легко. Кроме того, нельзя исключать индивидуального воздействия на человеческий организм, самым часто проявляющимся признаком которого является головная боль.
3. Сложность сборки. Сделать беспроводную зарядку своими руками — это не наклеить защитное стекло: владельцу телефона придётся повозиться, не имея никаких гарантий, что в итоге получится рабочее и безопасное для аппарата устройство. При несоблюдении приведённой ниже инструкции, использовании «неправильных» элементов и просто несчастливой случайности в лучшем случае не будет работать зарядка; в худшем — и сам аппарат.
4. Необходимость искать запчасти. Если с приобретением медной проволоки (а стальная не подойдёт) проблем не предвидится, то за транзистором и диодом придётся обращаться в специализированный магазин, а то и выписывать их через Интернет. Пользователь, которого не пугают сложности, может действовать именно так; если же главное — комфорт и безопасность любимого телефона, разумнее будет приобрести беспроводную зарядку от любого производителя.

Узлы управления зарядом и разрядом литий-ионной батареи

При использовании литий-ионных батарей, желательно ограничивать их разряд и заряд. Я для этой целей использовал компараторы на основе копеечных микросхем КМОП. Микросхемы эти крайне экономичны, так как работают на микротоках. На входе у них стоят полевые транзисторы с изолированным затвором, что даёт возможность применить микротоковый же Источник Опорного Напряжения (ИОН). Где взять такой источник я не знаю, поэтому воспользовался тем обстоятельством, что в режиме микротоков, напряжение стабилизации обычных стабилитронов снижается. Это позволяет управлять напряжением стабилизации в некоторых пределах. Так как это не задокументированное включение стабилитрона, то, возможно, для обеспечения определённого тока стабилизации, стабилитрон придётся подобрать.

Чтобы обеспечить ток стабилизации, скажем, 10-20 мкА, сопротивление балласта должно быть в районе 1-2 МОм. Но, при подгонке напряжения стабилизации, сопротивления балластного резистора может оказаться, либо слишком маленьким (несколько килоом), либо слишком большим (десятки мегаом). Вот тогда придётся подобрать не только сопротивление балластного резистора, но и экземпляр стабилитрона.

Переключение цифровой КМОП микросхемы происходит тогда, когда уровень входного сигнала достигает половины напряжения питания. Поэтому, если запитать ИОН и микросхему от источника, напряжение которого требуется измерить, то на выходе схемы можно получить сигнал управления. Ну, а этот самый сигнал управления и можно подать на третий вывод микросхемы MC34063.

На чертеже изображена схема компаратора на двух элементах микросхемы К561ЛА7.

Резистор R1 определяет величину опорного напряжения, а резисторы R2 и R3 гистерезис компаратора.

Процесс изготовления

Начать изготовление самодельного устройства лучше с передающей части. Таймер с обвязкой можно разместить на кусочке монтажной платы, а если есть навыки – можно изготовить печатную плату. Там же надо расположить транзистор, но лучше сразу предусмотреть для него место под небольшой радиатор. В процессе работы ключевой элемент может заметно нагреваться.

Передающую катушку лучше сделать плоской – это лучше с точки зрения КПД передачи энергии. Для ее изготовления потребуется медный провод в лаковой изоляции. Ориентироваться надо на толщину около 1 мм. Чем толще провод, тем меньше потери, но тем больше габариты катушки при том же количестве витков. А их надо намотать около 25. Витки катушки укладывают на плоскость (удобно использовать коробочку для компьютерного компакт-диска) и заливают эпоксидным компаундом (хотя это не обязательно, но заливка придаст конструкции прочность).

Выводы зачищаются и припаиваются согласно схеме. На этом сборка передатчика закончена.

Возможная конструкция передающей части

Перед сборкой приемной части надо определить, уместится ли узел внутри телефона или планшета, а если уместится – то как его там расположить и закрепить.

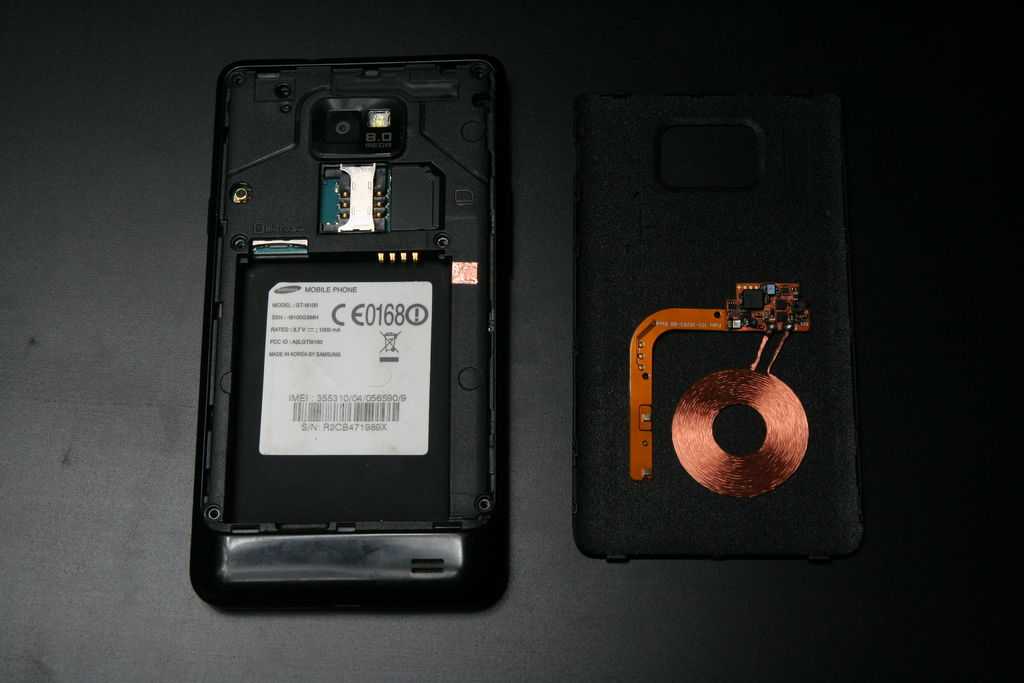

Возможное размещение приемной — на внутренней части крышки

Если возникнут неразрешимые проблемы, можно собрать приемник по упрощенной схеме, но в этом случае имеется недостаток – выходное напряжение не будет стабилизировано. Это может быть вредно для аккумулятора. Лучше добавить к такой схеме стабилитрон (параллельно выходу) на напряжение около 5 вольт, если позволит место.

Упрощенная схема приемной части

Катушка приемника содержит те же 25 витков, но более тонкого провода. Его толщина должна быть 0,3..0,4 мм, иначе катушку в корпус не уместить. Конструкция приемной катушки также должна быть плоской.

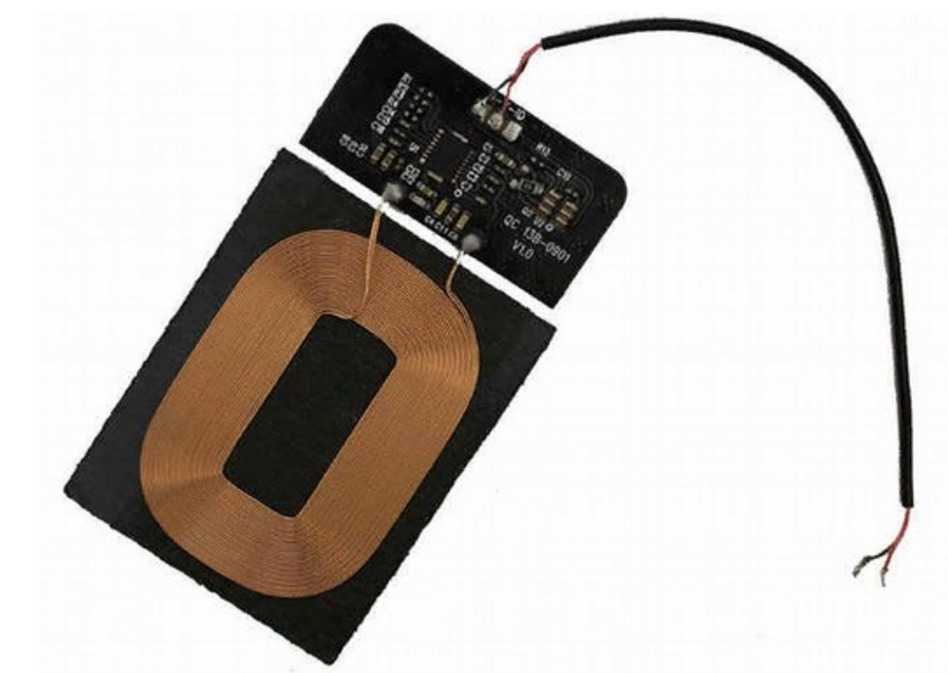

Другой вариант размещения приемной части внутри телефона

От теории к практике

В первую очередь стоит отметить, что нам придется не только делать базовую станцию, но и изменить сам смартфон. Дело в том, что если изначально телефон не поддерживает беспроводную зарядку, то этого говорит о том, что он не оснащен индуктивной катушкой. И в том случае нам придется самостоятельно ее изготовить и поместить в корпус смартфона. А контакты от катушки-приемника придется подпаять к входу «+» и «-» разъема microUSB в корпусе телефона.

В принципе, сделать беспроводное ЗУ может абсолютно каждый. Главное в этом вопросе – это точное соблюдение всех правил. Сам процесс изготовления можно разделить на две части:

• изготовление передатчика;
• изготовление приемника.

Итак, от слов к делу.

Что нам понадобится

Конечно, чтобы собрать подобное устройство, потребуются определенные материалы. Здесь все довольно просто. Для передатчика нам потребуется следующее:

• Оправа на 5 см (максимум 7 см).
• Медная проволока диаметром 1 мм (25 витков).
• Транзистор – полевой IRF Z44.
• Конденсатор – 10n.
• Резистор – 10 Ом.
• Резистор – 1К (2 штуки).

Это все, что нужно для передатчика. Найти все эти материалы не составит труда. Питаться ретранслятор будет от самой обычной мобильной зарядки.

Чтобы телефон смог принять электрический ток от передатчика, нам потребуется собрать приемник. Для этого потребуется:

• Диод VD1 M4.
• Конденсатор – 10n (нФ).
• Конденсатор 100n.
• Конденсатор 10u (10мФ).
• Стабилизатор напряжения 7805 (на 5В).
• Для катушки потребуется провод 0,4мм (30 витков).

Итак, давайте соберем это все вместе.

Собираем передатчик

Здесь все довольно просто. Есть генератор и передающий контур (та самая катушка). Генератор питается от обычного блока питания на 5В 2А и передает импульсы на передающий контур, который создает магнитное поле определенной частоты. Для радиолюбителей с опытом собрать подобный девайс не составит труда. Ниже будет приложена схема.

Итак, для того, чтобы намотать катушку, нам потребуется оправа диаметром 5 см

Медный провод с сечением 1 мм (важно, что бы он был в лаковой изоляции). Берем медный провод, оставляем около 3-5 см кончик (условно это будет плюс)

Далее наматываете провод по спирали 25 витков. Каждые 3-5 витков желательно обрабатывать лаком (или суперклеем). Это позволит катушке после намотки держать нужную форму и создаст изоляцию.

В результате у вас должна получиться катушка в виде медного диска.

Откладываем катушку в сторону до полного высыхания. А тем временем займемся сбором генератора импульсов. Все делаете по схеме:

Стоит отметить, что для передатчика не столь важны размеры. Вы можете поместить генератор с катушкой в любой корпус на свое усмотрение, украсить как угодно. Главное, чтобы между катушками (передатчика и приемника) было минимальное расстояние.

Собираем приемник

Здесь также есть свой принимающий контур (катушка). С него-то все и начинается. Выше мы уже рассматривали, как намотать передающий контур. По такой же схеме мотается и принимающий контур с той лишь разницей, что в этот раз мы используем провод с сечением 0,4 мм и делаем 30 витков (каждые 5-7 витков не забываем мазать контур лаком или суперклеем). Далее вся схема собирается на SMD компонентах (это те же радиодетали, но очень маленького размера с поверхностным монтажом).

К примеру, вот такими бывают SMD-конденсаторы:

Собираем по следующей схеме:

Как видите, ничего сложного. Единственный вопрос, как это все лучше расположить в корпусе телефона. Здесь уже вы сами должны проявить фантазию, так как корпуса у всех разные.

Как это работает в сборке

Как уже говорилось выше, вся суть в том, чтобы генератор транслировал импульсы на передающий контур, который создает магнитное поле с определенной частотой. Приемный контур, попадая в магнитное поле, начинает генерировать электрические импульсы. Сигналы с приемного контура поступают в схему выпрямителя и стабилизатора напряжения. В результате на выходе получается стабильное напряжение 5В (до 1А). Выход с приемника нужно припаять к ножкам разъема microUSB («+» и «-»).

Вот распайка стандартного microUSB разъема на большинстве смартфонов и планшетов:

Здесь нас интересуют черный и красный выводы. К ним и нужно припаять выход со схемы приемника. Далее собираете смартфон, подключаете передающий контур к сети электропитания и подносите телефон (внутри уже собрана схема приемника) к базовой станции (внутри которой собран передающий контур). Чем ближе поднести, тем выше будет напряжение, соответственно, сила тока будет повышаться.

Ремонт устройства для телефона, смартфона или планшета

Ниже, в этой статье будет описан простой и не требующий специального оборудования способ ремонта, который даст вашей зарядке вторую жизнь. Не всегда обрыв видно невооруженным глазом. Он может скрываться под толщей основной (верхней) изоляции и остается практически незаметен. Но, как показывает практика, перелом происходит чаще всего возле входа в блок или у основания штекера. Чтобы обнаружить место обрыва, достаточно подсоединить включенную зарядку к телефону и пошевелить шнур в подозрительном месте.

USB разъем.

Как только вы увидите, что зарядка на мгновение «пошла», значит в том месте, где вы в этот момент шевелили, и есть обрыв. В этом случае, внимательно присмотревшись, излом и обрыв были видны и без шевеления. Он как раз получился на входе в блок питания. Основная проблема в ремонте таких блоков состоит в том, что он не разборной. Поэтому, чтобы добраться до электронной платы, нужно проявить аккуратность и некоторые усилия. Используя отвертку и нож, необходимо поддеть основание задней крышки и снять ее.

Поддевать следует в месте входа шнура в устройство. Если вход слишком плотный, можно слегка обрезать резиновый хомут. Делать это нужно аккуратно, чтобы совсем не обрезать провод. Подковырнув отверткой, пытаемся поднять крышку вверх. Может случиться так, что она треснет напополам, но чаще, как и в этом случае, крышка снялась целиком, без повреждений. Даже было видно, что у нее есть защелки, а в корпусе зарядного устройства выемки под них. Это значит, что есть возможность после ремонта поставить крышку на свое место без использования клея.

Когда крышка снята, нужно вытащить из корпуса печатную плату. Так как она «сидит» плотно, достать ее поможет отвертка. Уперев лезвие отвертки о корпус и зацепив ее окончанием одно из мест пайки, вытягиваем плату наружу. Устройство корпуса такое, что при вставленной внутрь плате ее входные контакты соединяются с зажимами штырей вилки питания. Поэтому, устанавливая плату обратно в корпус, нужно учесть этот момент.

Разные типы разъемов.

Недостатки

Минимальная стоимость подобной зарядки — около 700 рублей. Совсем недорого, скажете вы. Но учтите, что скорость при этом намного меньше, чем у стандартной модели. За высокую скорость приходится доплачивать. В результате одно беспроводное зарядное устройство для телефона обойдётся в 2,5 тысячи как минимум.

Кроме того, что энергоэффективность меньше, часть её будет просто уходить в виде тепла.

При этом такой способ подходит не для всех телефонов. Те же айфоны, например, нуждаются в дополнительном приспособлении.

Выше мы рассказали, как сделать зарядку своими руками и какую лучше купить. Теперь осталось прояснить некоторые моменты. Эта технология достаточно новая, поэтому далеко не все знают, что это такое и как пользоваться беспроводной зарядкой. Здесь мы отвечаем на наиболее популярные вопросы.

Как называется беспроводная зарядка для телефона?

Беспроводная зарядка — это, конечно, название «для масс». Немногие знают, как называется беспроводная зарядка для телефона. А название у неё такое: индукционная катушка стандарта Qi. В названии отражается принцип её работы. В зарядных устройствах для телефонов этого типа помещается передатчик индукционного тока, который и заряжает телефон. А маленькое словечко Qi также имеет свою историю, весьма древнюю — это энергия Ци, так оно пишется латиницей. Понятие взято из традиционной китайской медицины.

Как работает беспроводная зарядка?

Основной принцип работы беспроводной зарядки для телефона — магнитная индукция. Электрический ток создаёт магнитное поле в зарядном устройстве, которое и передаёт напряжение аккумулятору в телефоне или планшете. На Консорциуме беспроводной э/м энергии специально для таких устройств был разработан свой стандарт Qi, по которому можно оценивать устройства вне зависимости от производителя. Стандартом определена мощность тока, подаваемого в катушку — 5 Ватт.

Как работает беспроводная зарядка? Магнитное поле действует на расстоянии 4 см. Оно начинает образовываться, когда подаётся сигнал — в зоне действия появилось совместимое устройство. Чаще всего этот сигнал подаёт сам смартфон. В этом им помогает функция NFC. Она расшифровывается как Near Field Communication — коммуникация ближнего поля. Под воздействием напряжения этого поля в катушке, встроенной в телефон, также появляется ток, который подаётся в аккумулятор.

Какие телефоны поддерживают беспроводные зарядки?

В предыдущем пункте мы описали принцип действия беспроводной зарядки телефона. Прочитав его, мы понимаем, что по стандарту Qi беспроводная зарядка будет работать, если в смартфон встроен приёмник-ресивер. Этот приёмник сможет принять энергию от того магнитного поля, которое создаётся в катушке зарядного устройства. Какие телефоны поддерживают беспроводную зарядку? Почти все современные смартфоны и планшеты созданы с учётом этой технологии. Это такие фирмы как Yota, Sony, Nokia, Samsung, Kyosera, Motorola, LG, Asus, Google, HTC и Blackerry.

Как узнать, поддерживает телефон беспроводную зарядку или нет?

Как узнать, что ваш телефон поддерживает беспроводную зарядку? Это зависит от конкретной модели. Например, Samsung Galaxy Note Edge поддерживает, а Sasung Galaxy Note 3 — нет.Можно спросить у продавца-консультанта или посмотреть на сайте Консорциума. На этой странице есть форма. Введя название бренда в строку Brand name и название телефона в строку Product name, вы и узнаете, есть ваш аппарат в списке или нет. Если нет — нестрашно. Для тех моделей, которые не оснащены нужной технологией, производят специальные адаптеры. И их нелишним будет купить, ведь беспроводные зарядные устройства постепенно появляются в общественных местах вроде кофеен или аэропортов. Даже в икеевскую мебель их собираются встраивать.

Как заряжать беспроводную зарядку

Как заряжать беспроводную зарядку? Как это ни парадоксально, делать это нужно с помощью провода. Если на телефон напряжение подаётся по воздуху, то в само зарядное устройство ток проходит стандартным способом. Сначала собираем адаптер питания и подключаем к устройству. Потом адаптер подключаем к розетке. Некоторые модели имеют провода микро-USB, что позволяет заряжать их от ноутбуков, например.

Как подключить и заряжать телефон беспроводной зарядкой

Как подключить и заряжать телефон беспроводной зарядкой? Проще простого. Подключив устройство к источнику энергии, нужно поставить его на ровную поверхность, а телефон положить сверху. Расположить его нужно так, чтобы аккумулятор попал в зону действия, то есть серединой спинки.

Как сделать беспроводную зарядку для всех гаджетов

В этой статье вы узнаете, как можно зарядить планшет, телефон или запитать другие маломощные электронные приборы без подключения всяких проводов, просто положив их на стол.

Для этого надо собрать устройство, состоящее из следующих частей:

1. Блок питания

Он должен иметь такие параметры: сила тока 5-15 А, напряжение 9-20 В. Можно взять от компьютера или для светодиодных лент.

Блок питания

1. Высокочастотный преобразователь

Его задача – превращение постоянного тока в ток высокой частоты.

1. Излучатель или контур

Он служит передатчиком, из-за которого в приемном контуре будет наблюдаться возникновение напряжения. Это возможно благодаря электромагнитной индукции. Величина напряжения зависит от числа витков излучателя. А сила тока, протекающего в контуре, зависит от сечения провода.

По своей сути преобразователь – это генератор с параллельным резонансным контуром. Неидеальный вариант, но имеет право на жизнь. Параметры излучателя и выбор резонансного конденсатора будут влиять на частоту, с которой работает эта схема.

Устройство работает хорошо во всех имеющихся вариантах схемы. Собирать можно по любому понравившемуся варианту.

Вариант 1:

Вариант 1:

Вариант 2:

Вариант 3:

При выборе схемы для примера рассматривались такие критерии, как простота повторения, дешевизна, легкая настройка. Таким вариантом стала схема, по которой собирался простой индукционный нагреватель. Его генерация нестабильна, но отсутствуют всякие микросхемы, а настройка очень проста. Это схема №1.

Используемые компоненты:

1. 2 дросселя от блока питания ПК (7-15 витков)
2. 2 транзистора IRFP150 (или другие n-канальные полевые транзисторы, имеющие силу тока 30 А и более, а напряжение 60-200 В)
3. 2 ультрабыстрых диода типа UF5408 или UF4007
4. Конденсаторы общей емкостью 1 мкФ (желательно более 400 В, иначе будут сильно греться)
5. Теплоотвод для транзисторов
6. Разделительные прокладки
7. Термопаста
8. 2 резистора на 270-470 Ом (мощность 1-2 Вт)
9. Многожильный провод в изоляции сечением 4,5 кв. мм – 4 м (длина зависит от размеров стола)

Настройка устройства заключается в том, что необходимо добиться одинаковой частоты приемного и передающего контура. Для этого надо рассчитать и подобрать конденсатор для приемного контура. Если после сборки схемы дальность передачи невелика, то конденсатор подобран неверно (частота резонанса не совпадает).

После сборки устройства систему необходимо смонтировать в стол, а затем настроить резонанс, поскольку при изменении формы контура придется заново подбирать резонансный конденсатор.

Контур равномерно распределяется по периметру стола и фиксируется термоклеем.

Потребление прибора без нагрузки составляет около 1 А. Устройство имеет очень маленький КПД, но оно сильно облегчает жизнь, избавляя от кучи проводов. Мощности хватает на все гаджеты в доме, да еще и с запасом.

Прикрепленные файлы:

Принцип работы беспроводной зарядки

Стандарт зарядки батареи Qi основан на принципе беспроводной передачи энергии на незначиительное расстояние. Такая технология не является принципиально новой. Сетевые точки доступа, датчики Wi-Fi и Bluetooth, модули радиосигналов — всё это позволяет принимать и передавать информацию без применения проводов.

Из чего она состоит

Беспроводное зарядное устройство, легко изготавливаемое в домашних условиях своими руками, состоит из нескольких элементов:

• базы, подключаемой к сетевому источнику электроэнергии;
• передатчика;
• приёмника, находящегося в смартфоне.

Для подзарядки устройство размещается на поверхности прибора. При этом срабатывает принцип электромагнитной индукции между парой плоских катушек (передатчиком и приёмником) по аналогии с принципом действия обмоток трансформатора. После изменения магнитного потока в замкнутом контуре возникает пронизывающий его электроток.

При обнаружении смартфона база проверяет его на наличие устройства, совместимого по стандарту Qi. После получения от гаджета сигнала и определения его оптимального положения начинается зарядка. Для регулирования уровня мощности Qi-устройство отправляет пакеты данных и при достижении максимального заряда работа базы прекращается.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

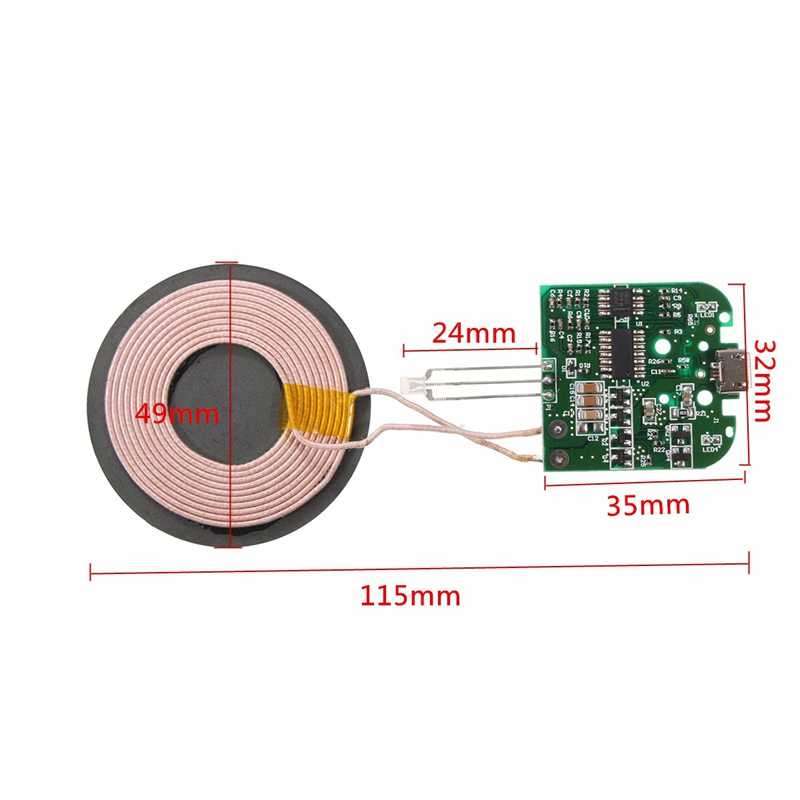

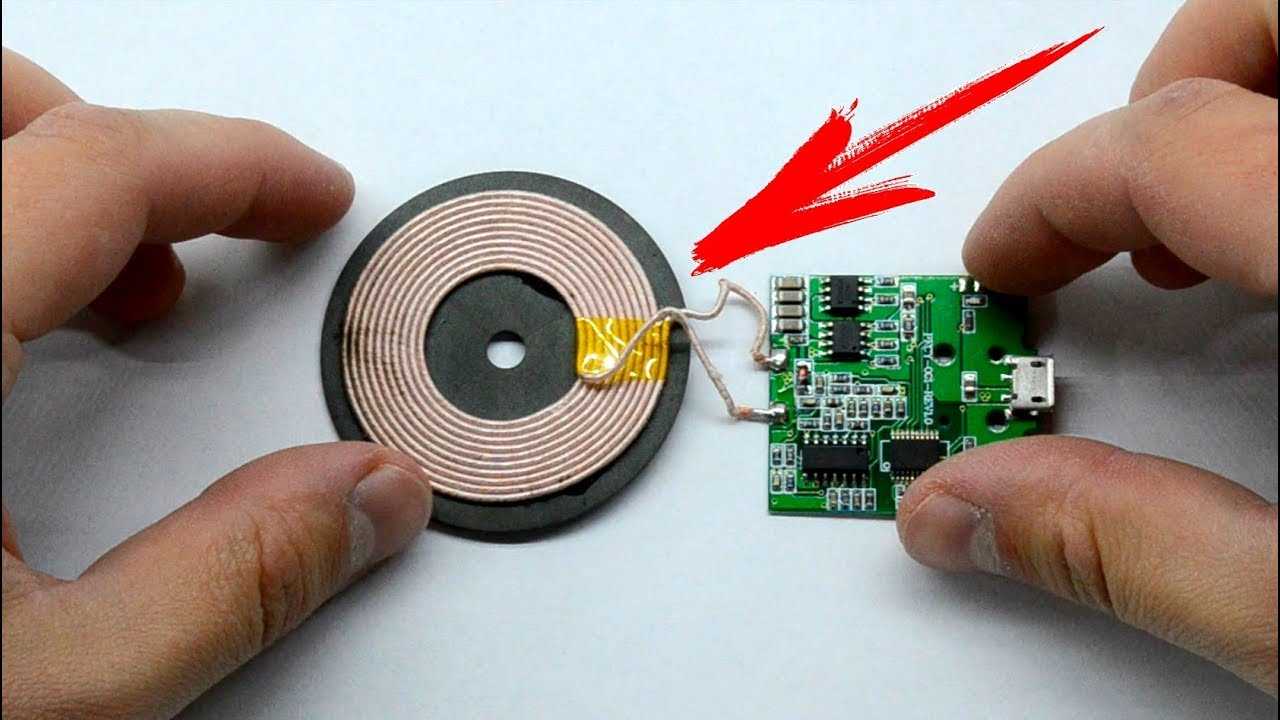

Для подключения к базе смартфон должен быть оборудован ресивером — встроенным производителем, либо изготовленным пользователем самостоятельно. При поступлении сигнала приёмник активизируется, вокруг индукционной катушки базы образуется ЭМП радиусом порядка 40 мм. В принимающем устройстве под воздействием электромагнитных волн также запускается индукционная катушка. Вырабатывается ток заряда, который направляется на аккумулятор.

Преимущества применения беспроводных приборов для восполнения заряда аккумулятора смартфона или планшета очевидны:

1. Лёгкость использования. Гаджет нужно только разместить на устройстве Qi, зарядка включается автоматически.
2. Современность. Несмотря на то что беспроводные устройства вне не так давно, многие компании уже занялись разработкой собственных моделей.
3. Универсальность. Любая беспроводная зарядка Qi совместима с любым гаджетом, имеющим приёмник-ресивер Qi.
4. Безопасность. Создаваемое устройством магнитное поле абсолютно безопасно и передаётся на расстояние, не превышающее 50 мм.
5. Удобство и комфорт. Нет нужды в использовании проводов, которые теряются, запутываются или ломаются. Разъём micro-USB теперь не используется, его можно просто закрыть от внешнего воздействия.
