Ремонт микро usb с помощью пайки

Ремонт зарядника своими руками

Обладая некоторыми знаниями электротехники и практическими навыками работы с инструментом, можно попытаться отремонтировать зарядное устройство для сотовых телефонов собственными силами. В первую очередь нужно вскрыть корпус зарядника. Если он разборный, потребуется соответствующая отвертка. При неразборном варианте придется действовать острыми предметами, разделяя зарядку по линии стыка половинок. Как правило, неразборная конструкция свидетельствует о низком качестве зарядников.

После разборки осуществляется визуальный осмотр платы с целью обнаружения дефектов. Чаще всего неисправные места отмечены следами от сгорания резисторов, а сама плата в этих точках будет более темной. На механические повреждения указывают трещины на корпусе и даже на самой плате, а также отогнутые контакты. Вполне достаточно загнуть их на свое место в сторону платы, чтобы возобновить поступление сетевого напряжения.

Нередко шнур на выходе устройства оказывается оборванным. Разрывы возникают чаще всего возле основания или непосредственно у штекера. Дефект выявляется путем прозвонки проводов и замеров сопротивления.

Если видимые повреждения отсутствуют, транзистор выпаивается и прозванивается. Вместо неисправного элемента подойдут детали от сгоревших энергосберегающих ламп. Все остальные делали – резисторы, диоды и конденсаторы – проверяются таким же образом и при необходимости меняются на исправные.

Как зарядить аккумулятор без зарядного устройства

Схема подключения телефонной розетки

Зарядное устройство на солнечных батареях

Как сделать зарядное для шуруповерта

УЗО — устройство защитного отключения: назначение, принцип действия, маркировка, выбор УЗО, схемы

Как сделать камеру видеонаблюдения из телефона

Как работает такая зарядка

Никакого сложного принципа действия здесь нет, что преимущество, так как любой пользователь сможет понять основы. Заглушка представляет собой специальный приемник, который устанавливается в соответствующее гнездо. Если смартфон начнет разряжаться, достаточно только взять кабель и соединить его с этим элементом.

В проводе присутствуют все необходимые контакты, магниты, а также светодиод, который указывает на состояние работы. Как только человек подносит кабель к заглушке, то срабатывает закон физики, что позволяет быстро и без лишних действий соединить гаджет. При этом провод обеспечивает надежное подсоединение, поэтому, чтобы разъединить элементы, потребуется приложить немного усилий.

Схема повышенной надежности

В данном случае входное напряжение выпрямляется за счет использования диодного моста VD1, конденсатора С1 и резистора, мощностью не ниже 0,5 Вт. В противном случае во время зарядки конденсатора при включении устройства, он может сгореть.

Конденсатор С1 должен обладать емкостью в микрофарадах, равной показателю мощности всего зарядника в ваттах. Основная схема преобразователя такая же, как и в предыдущем варианте, с транзистором VT1. Для ограничения тока используется эмиттер с датчиком тока на основе резистора R4, диода VD3 и транзистора VT2.

Данная схема зарядного устройства телефона ненамного сложнее предыдущей, но значительно эффективнее. Преобразователь может стабильно работать без каких-либо ограничений, несмотря на короткие замыкания и нагрузки. Транзистор VT1 защищен от выбросов ЭДС самоиндукции специальной цепочкой, состоящей из элементов VD4, C5, R6.

Необходимо ставить только высокочастотный диод, иначе схема вообще не будет работать. Данная цепочка может устанавливаться в любых аналогичных схемах. За счет нее корпус ключевого транзистора нагревается гораздо меньше, а срок службы всего преобразователя существенно увеличивается.

Выходное напряжение стабилизируется специальным элементом – стабилитроном DA1, установленным на выходе зарядки. Для гальванической развязки задействован оптрон V01.

Кабель зарядного устройства не работает на мобильном телефоне

Если мы находимся в точке, когда наш кабель даже не заряжается, и мы видим кабели внутри, нам придется приступить к работе более сложным способом

Эти меры, которым мы собираемся следовать, требуют особой осторожности и должны выполняться вместе с экспертом или специалистом в данной области, имея в виду, конечно, что, если процесс не увенчается успехом, мы, по крайней мере, попробуем

Как починить сломанный зарядный кабель

Чтобы получить кабель зарядного устройства, чтобы снова работать мы должны начать с отрезания примерно на 5 сантиметров ниже разрыва, чтобы найти часть кабеля, которая не повреждена. Затем эти концы снимаем с помощью плоскогубцев, чтобы аккуратно обнажить все кабели, которые находятся внутри.

На этом этапе наступает самый сложный процесс, потому что мы должны удалить весь кабель, который остался в зарядном порту зарядного устройства, чтобы обнажить все оловянные контакты

Затем мы будем очень осторожно снимать небольшие кабели с зарядного устройства, чтобы обнажить проводящую медь, и припаять их к порту зарядки

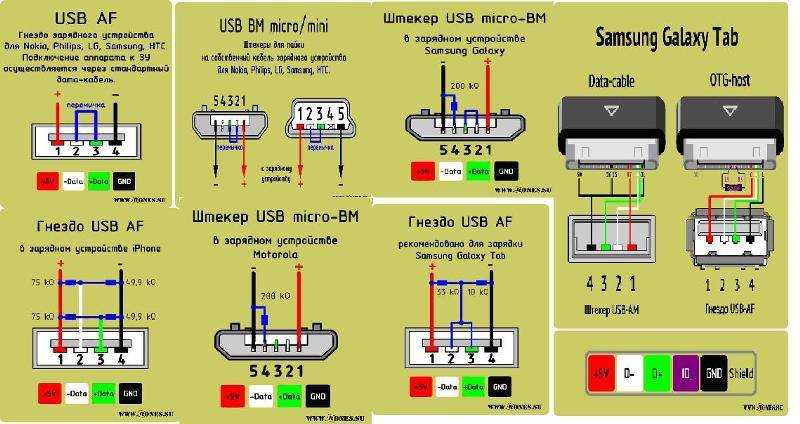

На изображении мы видим слева кабель USB Type C, справа — кабель Micro USB и Lightning, которые разделяют цвета. Мы должны быть осторожны при их пайке и не допускать ошибок, поэтому мы подробно расскажем, в каком положении каждый кабель идет ниже:

• USB-кабель типа C
  • Черный слева от C1
  • Зелёная
  • Белые разделяются на R1.
• Кабель Micro USB или Lightning
  • Положительный или G: красный
  • Белый
  • Зелёная
  • Отрицательный или V: черный

По-настоящему беспроводная зарядка

Компания Xiaomi разработала беспроводное зарядное устройство Mi Air Charge, способное заряжать гаджеты буквально по воздуху. Xiaomi заявляет, что дальность действия Mi Air Charge достигает «нескольких метров», но не указывает предельное расстояние до заряжаемого гаджета.

Mi Air Charge позволяет отказаться от классических беспроводных зарядных площадок, как и от кабелей, передавая энергию в аккумулятор смартфона, планшета или другого устройства буквально по воздуху.

Mi Air Charge – это название технологии и одновременно небольшого устройства, внутри которого расположены специализированные антенны. Часть этих антенн используется для отслеживания местоположения гаджета в помещении, тогда как другие отвечают за направленную передачу энергии. С имеющимися на рынке смартфонами Mi Air Charge работать не будет – эту технологию Xiaomi приберегла для своих будущих новинок.

Почему опасно делать ремонт самому

Поломка разъема планшета может понадобиться в нескольких случаях:

• устройство не заряжается или не включается;
• зарядку нельзя подключить вследствие деформации разъема питания;
• сильно нагревается штекер блока питания;
• зарядка идет только в одном положении штекера.

Как ремонт, так и замена разъема питания – это достаточно кропотливая и мелкая работа, которая требует полной разборки планшета, определенных навыков и специальных инструментов. Только так можно исключить повреждение внутренних элементов, которые располагаются вблизи разъема.

Всегда стоит помнить, что даже маленькие нарушения работы могут спровоцировать серьезные проблемы функционирования устройства. Когда пропадает напряжение периодически и нужно шевелить штекер, чтобы установить контакт, – это говорит о нарушении работы. Если контакт слабый, то это спровоцирует большое выделение тепла, что грозит поломкой материнской платы и перегреванием определенных компонентов. Кроме того, могут наблюдаться внутренние замыкания, а это очень опасно, и допускать этого совершенно нельзя.

Поскольку ремонт имеет свои особенности и нюансы, которые могут быть неизвестны обычному пользователю, рекомендуется обращаться в специализированные сервисные центры. Именно там, трудятся мастера, которые не просто знают все о планшетах и их починке, но и имеют большой опыт в этом деле.

Универсальное зарядное устройство «Лягушка»

Так как подключить гаджет напрямую к зарядке — не самая лучшая идея, можно воспользоваться универсальным зарядным устройством. Его называют «лягушка» или «жаба» (внешне напоминает это животное).

1. Поднимите его крышку, под которыми будут две клеммы.
2. Присоедините к ним аккумулятор. Если на нём больше контактов, не страшно. Главное, чтобы клеммы «совпадали» с двумя крайними контактами.
3. Закройте крышку «лягушки». Она прижмёт и зафиксирует гаджет.
4. Включите зарядное устройство в розетку.
5. Если на нём загорится красная лампочка, значит, всё нормально.
6. Если нет, попробуйте перевернуть батарею. Возможно, не совпали «плюс-минус».

Можно подсоединить батарею к «Лягушке». Если горит красная лампочка, значит, идёт заряд

Если вам интересно, можно ли напрямую зарядить любой девайс, попробуйте «лягушку». Это намного безопаснее разрезанного провода. Но всё равно такой подпиткой не стоит злоупотреблять.

Хоть аккумулятор и не предназначен для прямой зарядки, его можно присоединить к сети. Это рискованно. Лучше не ломать то, что нормально работает. Не стоит выбирать такую подпитку просто так. Только если не можете подключить планшет обычными методами, и он вам срочно нужен.

Добрый день, друзья. Что делать, если планшет на зарядке не включается? Иногда, у планшета появляется тёмный дисплей, который не реагирует на кнопочку включения и подключенную зарядку. Многие пользователи в этом случае отчаиваются. Но, не стоит впадать в уныние. На данный момент многие мобильные гаджеты выдают большую чувствительность к разнообразным воздействиям из вне. В данной статье, мы рассмотрим эту проблему.

Устраняем неисправность в USB-разъеме.

Приподнимаете плату, чтобы можно было добраться до USB плоскогубцами. Здесь наша задача сжать внешние края USB-разъема, чтобы они встали на «место».

Почему именно плоскогубцами? Я пробовал пинцетом, но усилие, которое надо создать, чтобы сдавить разъем, приходится прилагать слишком большое – а это опасно тем, что в момент сжатия мы не контролируем свою силу и можем пережать края. Тогда придется их отгибать, а это уже чревато тем, что можно окончательно погнуть и сломать USB-разъем или оторвать его от платы.

Сжимать надо не всю поверхность, а именно, ее середину. Если будем сдавливать по всей поверхности, то мы просто сплющим USB-разъем, а это нам не надо. Поэтому процесс будет такой: угловой частью губок плоскогубцев слегка сдавливаете обе поверхности, а затем штекером от зарядки или от шнура проверяете. Если штекер будет болтаться, еще немного сдавливаете и опять проверяете.

Здесь главное не перестараться, чтобы не пришлось все выгибать обратно, поэтому весь процесс лучше сделать в несколько этапов.Следующая фотография, наверное, немного пугающая, но маленьких плоскогубцев не было, поэтому и сжимал, какими были.

Очень туго делать тоже не надо. Возьмите свой телефон и проверьте, с каким усилием в него входит штекер от зарядного устройства или USB-шнура.

Когда все закончите, собирайте все в обратной последовательности. Возможно, у Вас возникнут трудности с установкой гибкого шнура обратно. Здесь все просто. Вставляете шлейф в разъем до упора и кончиком отвертки давите на верхнюю часть защелки.

Как дополнение, можно еще поджать среднюю часть штекера.

В этой статье я описал лишь один из способов устранения плохого контакта Micro-USB разъема планшетного компьютера. Если же у Вас есть другие варианты или способы, то буду очень признателен, если Вы расскажите о них, так как их станет уже несколько. Также можно почитать статью о профилактическом ремонте usb разъема телефона Samsung Galaxy S3. Удачи!

Поделиться с друзьями:

Еще интересно почитать:

—>

Телефон или планшет не заряжается? Все время отходит зарядка и вы не знаете что делать? Можно попытаться решить данную проблему самому в пару действий!

Описание

Нет никаких сложных технических моментов, все работает предельно просто. Магнитное зарядное устройство состоит из 3 частей: самого провода, магнитной контактной площадки и разъема под USB. Встроенный магнитный коннектор начинает притягиваться уже на расстоянии 4-6 см, надежно фиксируются с телефоном, обеспечивая прочное соединение. Даже если вы за провод поднимите свой телефон, магнитный коннектор не отсоединится и продолжит свою работу.

Рассмотрим основные плюсы и минусы.

Достоинства:

• снижается риск повреждения порта;
• исключает самопроизвольный разрыв в процессе работы;
• не портит контакты разъема;
• быстрота зарядки.

Недостатки:

• немного выпирает, не всегда его можно поместить в чехле, из-за этого портится внешний вид телефона;
• если провод чем то зафиксирован, то примагничивание может быть неполным, и тогда он начнет перегреваться и впоследствии это приведет к поломке.

Внутренние параметры шнура

Большинство USB-шнуров имеют 4 парных провода (2 для передачи данных и 2 непосредственно для зарядки).

1. Чем толще провод, тем лучше будет работа. Некоторые производители экономят на материале, уменьшая сечение, и тем самым увеличивают время работы. Учитывайте этот фактор при выборе кабеля, если у вас в приоритете быстро заряжать телефон, то берите провод потолще.
2. Чем длиннее шнур, тем медленнее зарядка. Чем больше длина, тем больше сопротивление. Большое сопротивление увеличивает время полной зарядки устройства.

Конкурентов пока нет

На 29 января 2021 г. в мире не существовало ни одного серийно выпускаемого зарядного устройства, способного заряжать несколько гаджетов одновременно и питать стационарные устройства без аккумуляторов. Однако Xiaomi, создав Mi Air Charge, не стала в этом первой – за три года до нее, в декабре 2017 г., американский стартап Energous продемонстрировал схожую технологию WattUp (не путать с WhatsApp).

WattUp, аналог Mi Air Charge

По задумке разработчиков, WattUp мог заряжать и поддерживать работу устройств на расстоянии до одного метра от передатчика, а в перспективе они хотели увеличить дальность действия до пяти метров. Принцип работы зарядного устройства подразумевал преобразование электрической энергии в радиочастотное излучение, передаваемое блоком трансмиттера на любой гаджет с соответствующей приемной частью.

Никита Виноградов, Банк «ФК Открытие»: «Со сложностями достойно справились те, кто давно занимался вопросом корпоративного технологического суверенитета»
Безопасность

Основатели Energous на момент анонса WattUp, как и Xiaomi со своей Mi Air Charge, не стали раскрывать сроки запуска массового производства своих зарядных устройств. По прошествии более чем трех лет зарядки WattUp так и не поступили в свободную продажу.

Пайка разъема паяльником

Следующий метод замены микро USB предназначен для более аккуратного и медленного демонтажа. Вообще, сам принцип очень прост. Можно одним паяльником поменять разъем, не бояться перегрева платы. Основная задача — это прогреть паяльником сам разъем. Но самой температуры паяльника из-за площади банально может не хватить. Нужно добавить припой к разъёму.

Припой на весь разъем

Конечно, можно это сделать и при помощи обычного свинцового припоя, но поддерживать температуру его плавления сложнее, поэтому лучше воспользоваться низкотемпературными сплавами такими как Розе или Вуда.

Пошаговый процесс пайки паяльником

Перед началом пайки наносим флюс на сломанный разъем. Затем добавляем пару купель сплава Розе. И корпусные, и контактные пропаиваем этим сплавом. Самое главное — не нужно давить, только поверхностно каплей проходим по разъему. Если же давить тогда та часть, которая будет уже низкотемпературная начнет выпаивать и из-за этого есть большой риск сорвать весь разъем сразу же с контактами. Так же контактные аккуратно пропаиваем каплей.

Выпаивать разъем нужно со стороны контактов. Сами контакты сложнее хорошо залудить, поэтому у них более высокотемпературный сплав получается. Их-за этого нужно начать нагрев именно с контактов, а остального тепла корпусным хватит так как там много Розе и температура плавления существенно ниже, около 110-120 °C. Ставим паяльник на контакты и разъем уже сам начнет выплывать из платы.

Эти остатки припоя нужно полностью очистить с платы. Таким сплавом впаивать новый разъем уже нельзя. Любое механическое воздействие и место пайки сразу же покроется микротрещинами, что в свою очередь сразу же приведет к отрыву.

При помощи оплетки очищаем плату. Это не так сложно сделать из-за более низкой температуры, добавляем флюса и за пару заходов плата чистая.

Плата полностью готова к новой детали, и уже паяем обычным припоем.

Плюсы и минусы метода

Плюсы — можно сделать эту работу одним паяльником без фена и припаять обратно любой другой разъем. Из минусов — большее количество расходников, а также высокая опасность срыва дорожек при демонтаже.

Как починить провод от зарядки ноутбука

Провод зарядки от ноутбука толще и грубее телефонного. Ремонтировать его немного проще.

Найдите повреждённое место. Если обрыв внутренний, придётся ориентироваться на ощупь.

Чаще всего шнур от ноутбука повреждается из-за неаккуратного обращения

Удалите испорченный участок.
Аккуратно зачистите обе стороны разрезанного провода. Будьте осторожны.
Отогните жилы, освобождая центральный канал.

Починка такого шнура выполняется проще, чем обычного провода

С последнего нужно снять лишь миллиметр изоляции.
Способом, описанным выше, сначала спаяйте центральную жилу и закройте ее изолентой.

Для этой процедуры помимо паяльника также используют канифоль и припой

Скрутите и облудите экран с каждой стороны. Затем спаяйте его, располагая поверх изоляции центра

Внимание: не расплавьте изоленту, иначе при эксплуатации случится короткое замыкание.

Так в идеале должен выглядеть провод после ремонта

Место ремонта закройте термоусадкой или изолентой. Зарядное устройство готово к эксплуатации.

Термоусадку необходимо надевать до соединения шнура

Описанные способы будут эффективными, если обрыв провода случился на каком-то расстоянии от коннектора. В случае, когда шнур зарядки повреждён у самого края, в домашних условиях его не спасти: современные коннекторы не разбираются. В таком случае лучше заменить кабель на новый или обраться в сервисный центр.

Главные причины выхода из строя

Замена разъема зарядки iPhone 5S, Nokia, Samsung и прочих разновидностей телефонов может потребоваться в нескольких случаях. К числу наиболее распространенных неисправностей относятся:

Механическое повреждение:

• Неправильно вставлен штекер, и повреждение получили контакты.
• Резко выдернут кабель питания из телефона.
• Был вставлен инородный предмет.
• Падение или удар о твердую поверхность.

Загрязнение. Пыль может попадать внутрь устройств. Также это могут быть чужеродные детали, которые мешают зарядке нормально работать.

Попала влага или жидкость. Залитый разъем нередко является неисправным. Это приводит устройство к поломке телефона.

Брак на производстве. Пути разъема не были пропаяны. Спустя некоторое время появляется неисправность.

Часто приходится сталкиваться с уже сломанным устройством для зарядки. Применять такое устройство или экспериментировать с ним невероятно опасно – можно сломать технику

Важно помнить, что замена разъема питания на телефоне включает в себя определенный перечень действий, в зависимости от типа телефона. К примеру, в аппаратах, изготавливаемых сегодня, все невероятно маленькое

Расположение у деталей плотное. Это несколько затрудняет ремонт.

Органайзеры для наушников из подручных предметов.

Не у всех найдется свободное время и терпение, чтобы создать органайзер из предложенных в интернете вариантов. Потом можно порыться в мусорном ящике для детских игрушек и вытащить оттуда что-нибудь подходящее: пластиковые контейнеры от киндер-сюрпризов или всевозможные слаймы, которых сейчас в изобилии на рынке детских интересов.

Вы можете быстро и недорого установить скрепку или маленькую заколку из кожи аллигатора или краба.

Для этой же цели подходят мельчайшие элементы матрешки. По своему назначению подходят большие сумки, а в маленькие мы кладем наушники. Такой органайзер будет лежать в сумочке месяцами, постоянно перемешивая с ключами, кошельками, помадой и прочими предметами первой необходимости, и в результате вы получите здоровые и безопасные наушники, сложенные в исходном порядке.

Беспроводное автомобильное

Это зарядное устройство представляет собой держатель, который надежно фиксирует смартфон и не дает ему упасть во время движения автомобиля. Такое ЗУ дает возможность применять смартфон в качестве навигатора.

Способы крепления беспроводного АЗУ:

• наклейка – обеспечивает надежную фиксацию зарядника, но рассчитана на одноразовое применение;
• держатель-прищепка в воздуховод – надежный и простой способ крепления, предполагает многоразовое использование, такой вариант встречается чаще всего;
• держатель-присоска на лобовое стекло, торпедо – может применяться неограниченное количество раз, но не подходит для крепления зарядника на фактурную поверхность.

Способы крепления смартфона на АЗУ:

• механический (ручной) зажим – дешевый и простой вариант, обеспечивает совместимость со многими моделями девайсов;
• гравитационный зажим – выгодно отличается от предыдущего способа большей надежностью и простотой в эксплуатации;
• магнит – надежный вариант, совместимый с моделями разных размеров, но не подходит для слишком тяжелых девайсов;
• сенсорный зажим – реагирует на приближение руки человека или портативного устройства. Самый удобный способ крепления смартфона. Минусы: высокая цена, зависимость от питания.

Назначение

Для телефонов, смартфонов – оснащено одним USB-выходом для подключения соответствующей техники. Сила выходного тока составляет 1 А.

Для планшетов – снабжено одним выходом для подсоединения планшета. Сила выходного тока – 2.1 А.

Важно: максимальный ток в 2.1 А выделяется только в случае подключения одного девайса. Если заряжаются одновременно два устройства, то ЗУ будет «отдавать» ток по 1 А

Если заряжать технику, рассчитанную на 2.1 А с помощью ЗУ 1 А, то она будет заряжаться дольше.

Универсальное – совместимо со смартфонами, планшетами, беспроводными наушниками, электронными книгами, фитнес-браслетами и другой портативной техникой. Такие модели оснащены несколькими USB-выходами для зарядки гаджетов от одной розетки. Хороший выбор для тех, кто часто путешествует: можно не брать с собой ЗУ на каждое устройство, а обойтись одним зарядником и набором кабелей.

Также к универсальным ЗУ относится USB-зарядка с несколькими штекерами. Кабель одним концом подключается (через USB-порт) к компьютеру, ноутбуку, АЗУ, а другим (через разъемы) – подсоединяется к гаджету, который необходимо подзарядить.

USB-зарядка питает телефоны и смартфоны разных марок, планшеты, фотокамеры. Стоит такое устройство недорого, но его функциональность ограничена наличием или отсутствием компьютера, ноутбука, АЗУ под рукой.

Важно: при использовании универсальной USB-зарядки необходимо учитывать параметр входного тока – тока в устройствах, от которых и заряжается девайс. Эта характеристика влияет на скорость заряда аккумулятора подключенного устройства

Но не все источники питания обеспечивают большую силу тока. К примеру, USB-порт ПК имеет входной ток 500 мА.

Для умных часов – такие ЗУ бывают в основном беспроводными и выполняется в виде круглой платформы с кабелем/USB-коннектором для подключения к устройству с таким разъемом.

Важно: в наручных девайсах применяются разные технологии зарядки

Поэтому при покупке ЗУ обратите внимание его на совместимость с вашей моделью умных часов

Автономные PowerBank для телефонов

Решение проблем с беспроводной зарядкой

С разнообразными неполадками можно встретиться и при использовании беспроводной зарядки. Если смартфон заряжается на подставке медленно или не заряжается вовсе, первым делом избавьтесь от чехла. У беспроводных ЗУ ограниченный радиус действия, так что некоторые модели могут не «пробивать» чехол определённой толщины, особенно если тот имеет металлические вставки. Да и вообще необходимо убедиться, что между крышкой гаджета и площадкой зарядки нет ничего лишнего.

Иногда сложности с беспроводной зарядкой программные — станция просто не распознаёт смартфон. Светодиод на зарядке мигает, но аппарат не заряжается. Выход прост: снять гаджет со станции, подождать около пяти секунд и поставить его туда снова. В частности, такая проблема возникала у нас с зарядкой Samsung NG930.

Если вы только приобрели беспроводное ЗУ, но с вашим аппаратом оно не работает — убедитесь, что гаджеты используют один стандарт. Если вы всё-таки ошиблись — увы, придётся возвращать неподдерживаемую зарядку в магазин и покупать «правильную».

Многие современные флагманы помимо «обычной» беспроводной зарядки по стандарту Qi или PMA способны поддерживать и «быструю». Если вы хотите использовать быструю беспроводную зарядку, вам потребуется совместимый блок питания — требования к нему обычно описаны в инструкции к ЗУ. Разумеется, беспроводное устройство можно подключить хоть к USB-порту компьютера, но и скорость зарядки в таком случае будет низкой. Порты USB 2.0 на десктопах и ноутбуках выдают всего лишь 0,5 А, а USB 3.0 — 0,9 А.

Ситуация, когда садится аккумулятор на смартфоне и нет возможности его зарядить, для многих является критичной

Именно поэтому очень важно выяснить, почему не заряжается телефон, и выбрать наиболее оптимальный вариант устранения проблемы. Инструкция подходит для всех моделей: Alcatel, Asus, Lenovo, Phillips, Prestigio, Sony Xperia, HTC, Samsung, Xiaomi, Umidigi, Leagoo, Doogie, Huawei, HomTom и т.д

В процессе заряда участвуют сразу несколько вещей: зарядное устройство, состоящее из вилки, наконечника и шнура, а также сам аккумулятор. Именно поэтому, если смартфон не заряжается и не принимает энергию от штатной или новой покупной «китайской» зарядки, проверяем каждый узел по отдельности.

Простая электронная схема

Основой многих современных зарядных устройств служат наиболее простые импульсные схемы блокинг-генераторов, содержащие всего лишь один высоковольтный транзистор. Они отличаются компактными размерами и способны выдавать требуемую мощность. Эти устройства совершенно безопасны в эксплуатации, поскольку любая неисправность ведет к полному отсутствию напряжения на выходе. Таким образом, исключается попадание в нагрузку высокого нестабилизированного напряжения.

Выпрямление переменного напряжения сети осуществляется диодом VD1. Некоторые схемы включают в себя целый диодный мост из 4-х элементов. Ограничение импульса тока в момент включения производится резистором R1, мощностью 0,25 Вт. В случае перегрузки он просто сгорает, предохраняя всю схему от выхода из строя.

Для сборки преобразователя используется обычная обратноходовая схема на основе транзистора VT1. Более стабильная работа обеспечивается резистором R2, запускающим генерацию в момент подачи питания. Дополнительная поддержка генерации происходит за счет конденсатора С1. Резистор R3 ограничивает базовый ток во время перегрузок и перепадов в сети.

Оценка характера повреждений

Перед ремонтом необходимо оценить характер повреждений и целесообразность починки зарядного устройства. Наличие обильного запаха гари и/или оплавившейся корпус – признак сгоревших силовых элементов на плате внутри корпуса. В таком случае потребуется детально изучить плату для выявления и замены неисправных компонентов, для чего требуется соответствующее оборудование и навыки.

Так же может потребоваться замена нескольких компонентов. А при условии цены на поштучную покупку и доставку, такое приобретение может составлять половину ил четверть стоимости нового зарядного устройства.

СВЯЗАННЫЕ ТЕМЫ

Как правильно заряжать телефон

Можно ли использовать iPhone во время зарядки

Плохо ли заряжать телефон на ночь

Схемы зарядок для мобильных телефонов

Так как за процессом пополнения аккумулятора энергией следит встроенный контроллер телефона, адаптеры питания для мобильников выполняются по достаточно простой схеме. Некоторые из них даже имеют нестабилизированный выход.

Схема сетевого нестабилизированного адаптера YL-0061.

Сетевое напряжение выпрямляется диодом VD1 и фильтруется конденсатором С1. На транзисторе VT1 собран автогенератор, который из постоянного напряжения «нарезает» импульсы, которые подаются на первичную обмотку импульсного трансформатора TV1. Трансформированные во вторичную обмотку импульсы выпрямляются диодом VD5, напряжение фильтруется емкостью С5 и поступает к потребителю. Светодиод VD6 служит для индикации наличия напряжения на выходе. Так как выходной уровень этого адаптера не стабилизирован, то напряжение будет меняться в зависимости от тока нагрузки.

Схема сетевого китайского зарядника со стабилизацией выходного напряжения.

Другая схема зарядки для телефона имеет цепи стабилизации выходного напряжения. Входные элементы, генератор, импульсный трансформатор и вторичный выпрямитель построены аналогично предыдущему варианту. Стабилизация осуществляется посредством обратной связи, выполненной на оптроне U1. Чем выше напряжение на выходе, тем выше ток через светодиод оптопары, тем больше открывается приемный транзистор оптрона.

Таким способом изменяется напряжение смещения на базе транзистора VT1 и уменьшается длительность генерируемых импульсов. При понижении выходного уровня происходит обратный процесс, ведущий к увеличению длительности импульсов.

Схема автомобильного зарядного устройства.

Блоки питания, предназначенные для заряжания телефонов от автомобильной бортсети, устроены еще проще – они не имеют преобразовательной части. Они состоят из стабилизатора, который часто строят по линейной схеме, и фильтра.

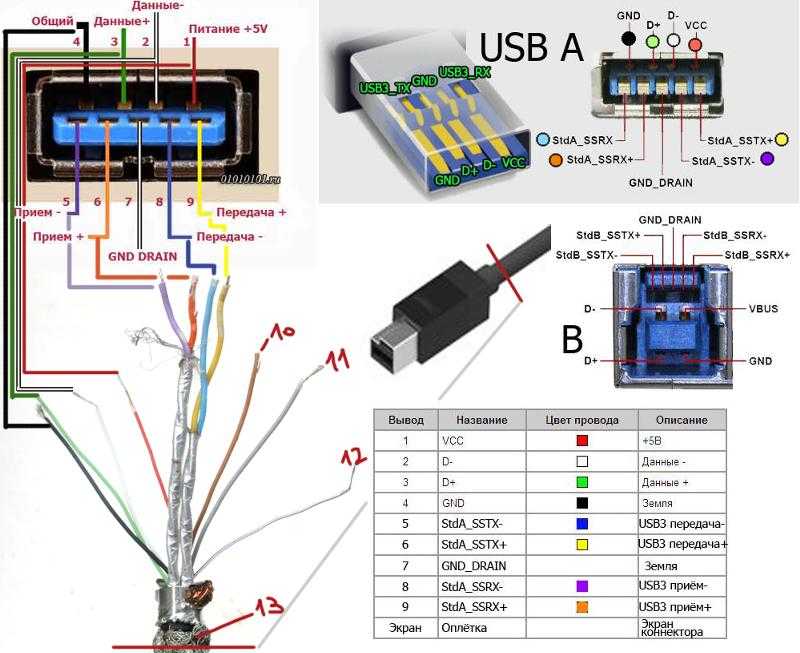

Распиновка USB 3.0 типы A и B

Шина версии 3.0 имеет подключение по 10 или 9 проводам. 9 контактов используется, если отсутствует провод Shield. Расположение контактов выполняется таким образом, чтобы можно было подключать устройства ранних модификаций.

Распайка USB 3.0:

• A — штекер;
• B — гнездо;
• 1, 2, 3, 4 — контакты, совпадающие с распиновкой контактов в спецификации 2.0, имеют ту же цветовую гамму;
• 5, 6 контакты для передачи данных по протоколу SUPER_SPEED, имеют обозначение SS_TX- и SS_TX+ соответственно;
• 7 — заземление GND;
• 8, 9 — контактные площадки проводов для приема данных по протоколу SUPER_SPEED, обозначение контактов: SS_RX- и SS_RX+.
