Лягушка - универсальное зарядное устройство для зарядки литиевых аккумуляторов цифровых устройств

Расшифровка маркировки

На корпусе зарядка «лягушка» имеет маркировку. Незнание обозначений исключает возможность правильной эксплуатации зарядки в целом.

«ТЕ» — индикатор исправности подключения.

«CON» — светодиод активен в случае правильного подключения аккумулятора при нажатии «ТЕ».

«PW» — свидетельствует о наличии сетевого подключения. Может становиться активным, когда аккумулятор полностью заряжен.

«СН» — находится в мигающем состоянии на протяжении всего времени, когда производится зарядка аккумуляторной батареи.

«FUL» — свидетельствует о полном заряде аккумулятора.

«СО» — свидетельствует о том, что «+» и «-»перепутаны.

Как пользоваться лягушкой для зарядки батареи

Ничего сложного в подключении разряженной батареи к лягушке нет. Для начала нужно узнать, что обозначают индикаторы, расположенные в нижней части зарядного устройства. Итак, рассмотрим каждый из них:

TE – тестирование на правильность подключения;
CON – включается после индикатора TE в случае правильного подключения;
PW – загорается при подключении к сети;
CH – мигает во время подзарядки;
FUL – означает, что батарея зарядилась на 100%;
CO – необходимо нажать при необходимости смены полярности, если тестирование выявило неполадку при подключении.

Теперь, когда мы знаем предназначение кнопочек и обозначения индикаторов, приступим непосредственно к заряжению батарейки. Достаем аккумулятор из устройства и присоединяем его контакты к контактам лягушки.

Не важно, каким образом подключить, ведь полярность определяется автоматически. Если «плюс» и «минус» совпали, загорится индикатор CON (connection – подключение)

Вставляем «жабку» в розетку, и через час-полтора должен загореться светодиод под надписью FUL.

Степень заряда определяется микрочипом. Хотя некоторые утверждают, что устройство отключается при полной зарядке, все же лучше присматривать за процессом: прибор китайский – может произойти возгорание при длительном подключении к сети.

В целях безопасности включенную в розетку лягушку лучше держать подальше от легковоспламеняющихся материалов.

Неполадки и способы их устранения

Как видите, все довольно-таки просто, но могут возникнуть кое-какие сложности и непредвиденные ситуации.

После тестирования никакой из индикаторов не загорелся. В таком случае нажмите на кнопку CO. Не помогло? Тогда вы, видимо, ошиблись с контактами, ведь на аккумуляторе их может быть четыре, а вам нужно всего лишь два – «+» и «−». Если и после перестановки никаких изменений не наблюдается, то либо зарядное устройство погнало, либо батарея уже нерабочая.
Бывает и такое, что телефон долгое время не использовался, а вы вдруг вспомнили о нем. Заряд батареи уже весь иссяк, по этой причине индикаторы не загорятся. И тогда следует вставить лягушку в розетку на небольшой промежуток времени, не более 10 минут. После этого можно заряжать батарею через телефон.
При подключении к сети может загореться сразу индикатор FUL. Это значит, что аккумулятор уже нерабочий.
Еще одним показателем неработоспособности является быстрая подзарядка (5-10 минут);
Одновременное свечение диодов PW и FUL говорит о том, что устройство не контачит с батареей. Нужно проверить соединение.

Вот, наверное, и все, что можно было сказать о том, как пользоваться лягушкой для зарядки батареи.

Можно лишь добавить, что прибор легкодоступен на рынках и стоит недорого (около 200 рублей), так что, если по какой-то причине вы не можете подзарядить свое устройство стандартным способом, приобретайте универсальную китайскую зарядку.

Как пользоваться универсальным зарядным устройством «Лягушка – Прищепка»

Широко распространённое универсальное зарядное устройство «Лягушка» предназначено для заряда литиевых аккумуляторов, которые используются в сотовых телефонах и другой малогабаритной технике. Данное устройство не может быть использовано с другими типами аккумуляторов, только с литиевыми . Также данное устройство используется для «раскачки» полностью разряженных аккумуляторов.

В зависимости от модификации устройство может питаться следующими способами:

1. от бытовой сети, 220в, 2. от сети автомобиля, 12 в, 3. от USB компьютера, 5 в. Самое распространённое и практичное устройство – питающаяся от сети «Лягушка». На корпусе устройства имеются два раздвижных уса, которые используются для подключения к контактным площадкам аккумулятора.На аккумуляторе может быть от 2-х до 4-х контактных площадок, к аккумуляторам с большим числом площадок мы вернёмся позже. Усы устройства раздвигают на необходимый размер и подключают к плюсовой и минусовой площадке аккумулятора.

К какому усу подключить плюс или минус значения не имеет.Правильность подключения выбирается кнопками. А если устройство автоматическое, то и полярность будет определена автоматически.Если лягушка с кнопками на корпусе, то после подключения аккумулятора следует убедиться в правильном выборе полярности. Для этого нажимаем на левую кнопку (1), загорится диод под надписью «CON» и «FUL». Это означает, что аккумулятор подключен верно. Если диоды не загорелись – аккумулятор подключен к клеммам не верно, также это может свидетельствовать о полном разряде аккумулятора. Мы можем либо перевернуть аккумулятор физически, либо нажать на правую кнопку, поменяв полярность. Если после нажатия на кнопку, смены полярности, и последующей проверки на правильность подключения, результатов нет, то аккумулятор разряжен или усы не касаются площадок аккумулятора.После подключения устройства к сети с установленным аккумулятором должен начать мигать индикатор заряда, диод под надписью «CH». При полном заряде аккумулятора загорится диод под надписью «FUL» Если после подключения к сети индикатор заряда «CH» мигать не начал, то следует проверить подключения усов к контактным площадкам аккумулятора и полярность подключения. Кнопку смены полярности (2) можно нажимать при подключенном к сети устройстве.

О вышедшем из строя аккумуляторе может свидетельствовать следующее:

– если устройство не начало заряжать, – если после подключения сразу загорится диод под надписью «FUL», – если аккумулятор заряжается очень быстро 5-10 мин,

Аккумуляторы с большим числом контактных площадок можно зарядить с помощью лягушки, но для этого придётся разобрать аккумулятор и подсоединится прямо к «банке», минуя контроллер аккумулятора. Это в случае, если контроллер аккумулятора не позволяет его зарядить через контактные площадки.

Теперь немного о раскачке разряженных аккумуляторов. Если ваш телефон лежал очень долго и не использовался, то его аккумулятор может сильно разрядиться. А попытка зарядить аккумулятор с помощью комплектного зарядного устройства, обречена на провал. В этом случае поможет «Лягушка». Подключите разряженный аккумулятор к «Лягушке» на пять минут. Этого будет достаточно, чтобы дальше его можно было заряжать в телефоне.

Время заряда зависит от ёмкости аккумулятора:

500 ма/ч – 2 часа 30 минут 800 ма/ч – 4 часа. 1000 ма/ч – 5 часов

Количество статей, опубликованных автором: 197.

Если мобильный телефон разрядился, а под рукой нет родного зарядного устройства, отчаиваться не стоит. В такой ситуации настоящей находкой станет «лягушка» для зарядки аккумуляторов. Главным ее преимуществом является универсальность, простота в эксплуатации, распространенность и дешевизна. Она подходит для батарей с разным разъемом. Рассмотрим принцип действия и правила пользования лягушкой.

Сделай сам!

Сделать зарядку «лягушку» своими руками с нуля достаточно сложно и проблематично, а многим и вовсе не под силу. А вот переделать из неуниверсального зарядного устройства старого образца – вполне реально.

Для начала определимся, какие приспособления, материалы и инструменты должны быть под рукой.

Исходные материалы:

старое зарядное устройство, предназначенное для заряда всего одной модели съемного аккумулятора;
кусок пластмассы;
пружина из обычной прищепки;
две канцелярские скрепки;
проволока.

Инструментарий:

плоскогубцы;
ножовка;
канцелярский нож;
дрель;
сверло;
клей «Момент».

Технология работ:

Зафиксировать пружину, просунув нижнюю ее часть в отверстие (располагается на старой зарядке), а основную – прикрепить проволокой, используя плоскогубцы.
Взять кусок пластмассы и вырезать прижимную пластину в соответствии с размерами зарядки, которая лежит в основе переделки.
На пластине сделать два выреза – под пружину и под окно для контактов, которые будут выполнены из скрепок.
Вырезать еще один кусок пластмассы и приклеить его к нижней части зарядки. Делается это, чтобы надежно прижать батарею.
Просверлить два отверстия такого же диаметра, как и провода, которые будут выводиться (“+” и “-“).
Пропаять проводки и вывести их наружу.
Взять корпусную часть зарядного устройства, взятого за основу, и вырезать в ней маленькое окно, чтобы контакты из скрепок при опускании не загибались.
Прикрутить корпусную пластину на свое исходное место так, чтобы она была прижата пружиной.
Вывести два проводка. Два контакта приклеиваем с помощью пистолета и припаиваем проводки.

Вуаля! Чудо-прибор сделан!

Подойдет такая “лягушка” для зарядки телефона абсолютно любой марки, модели и модификации.

Как пользоваться лягушкой для зарядки аккумулятора

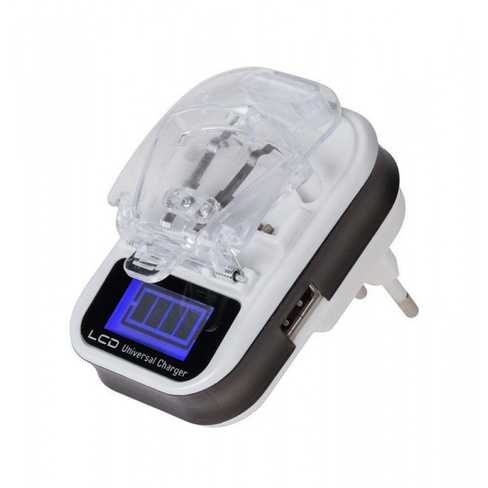

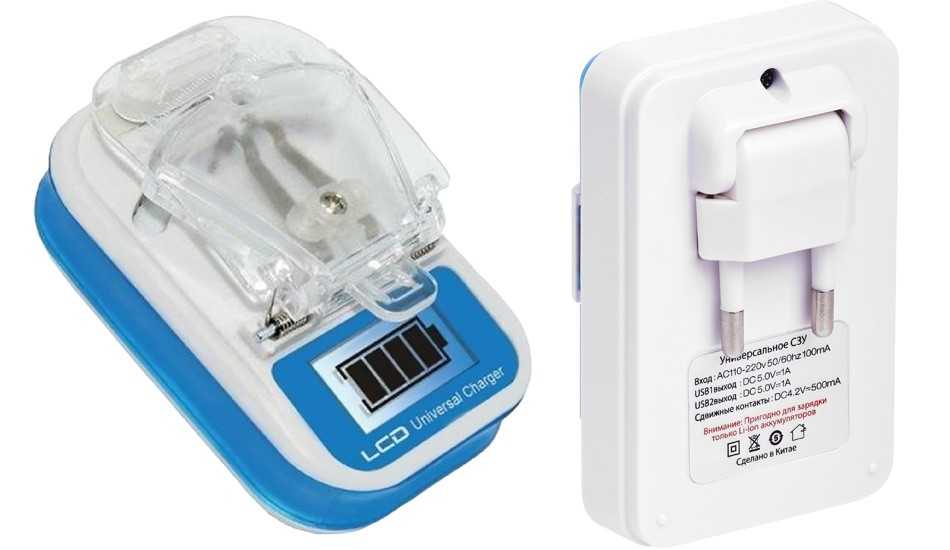

Вот так выглядит это китайское чудо. Кратко о том, что может это универсальное зарядное устройство.

Заряжает аккумуляторы до 2000мАч, хотя думаю можно и больше, просто будет дольше заряжать.

Хорошее преимущество, то, что весь процесс заряда контролируется, и при полном заряде, устройство перестанет заряжать.

Контактные клемы на жабке сделаны таким образом, что бы можно было подкинуть аккумулятор, почти с любым видом контактной группы.

Ознакомимся со светодиодами и кнопками находящимися на зарядном устройстве.

ТЕ — проверка правильности подключения

СОN — загорается, если правильно подключен аккумулятор, при нажатии кнопки ТЕ

PW — сеть, может светиться при заряженном аккумуляторе

СН — мигает, когда заряжается аккумулятор

FUL — аккумулятор полностью зарядился

СО — смена полярности, если перепутан + и —

Теперь расскажу как правильно все сделать, что бы зарядное устройство (жабка) начало заряжать ваш аккумулятор.

Подкидываем аккумулятор плюсом и минусом к двум контактам жабки (все равно как). На аккумуляторе может быть больше двух контактов, но только два нужны (+ и -). Затем нажимаем левую кнопку
ТЕ, если + и — совпали, то загорится CON (первый светодиод).

Так же если аккумулятор заряжен, возможно, загорится FUL и постоянно будет гореть PW.

Если аккумулятор разряжен, то при нажатии ТЕ будет гореть только CON. В таком случае вставляем в розетку и начнет мигать СН. Дожидаемся когда загорится FUL (не меньше чем через 1 час), затем все — аккумулятор заряжен.

В случае, когда вы подключили к зарядному устройству аккумулятор, нажали ТЕ и ничего не загорелось, нужно нажать правую кнопку СО, тогда должно заработать. Если все равно ничего не загорается, значит аккумулятор подключен к жабке не плюсом и минусом или зарядное неисправно или аккумулятор неисправен. Еще может быть вариант, что аккумулятор максимально разряжен (в ноль), тогда вставить в розетку, должен замигать

СН, если нет, нажать СО. Если все равно ничего не произошло, то читать выше.

Не нужно исключать варианты разных глюков, все таки китайское произведение

Где купить в Москве

Купить такого замечательного помощника можно в интерне-магазине, например, на сайтах:

Очень актуальна «лягушка» для телефонов, к которым сложно найти зарядное:

разновидностей китайских клонов оригинальных популярных моделей;
при утере оригинального ЗУ;
если сломан разъем, батарею при помощи лягушки, можно зарядить.

Неудобством является то, что пользоваться зарядным нужно аккуратно, хорошо фиксировать в нем батарею, чтобы контакты «жабки» и аккумулятора хорошо соприкасались.

Универсальная «лягушка» для зарядки телефонов подойдет также для фотоаппаратов, смартфонов и пр.

Видео: «Лягушка» или универсальный зарядник для аккумуляторов от телефонов

Как зарядить лягушкой

Разновидностей зарядных устройств много. Зарядное устройство под названием лягушка применяется для подзарядки аккумуляторов телефонов. Лягушка проста и удобна в эксплуатации, не имеет проводов. Включается в розетку с напряжением 220 вт. Для того чтобы зарядить батарею телефона с помощью такого зарядного устройства нужно совершить несколько несложных действий.

Инструкция

Выключить телефон и изъять батарею.

Нажать на зарядном устройстве лягушка на прищепку. Устройство откроется.

Вставить аккумулятор в устройство так, что бы совпадали две клеммы. Если в зарядном устройстве располагаются четыре клеммы, то использовать нужно две, которые располагаются с боку.

Нажать на кнопку TE (левая). Если светодиод CON загорелся зеленым цветом – значит, вы все подсоединили правильно. Если нет, проверьте правильность подсоединения клемм.

Если убедившись в том, что все подсоединено правильно светодиод CON не загорается, возможно, что аккумулятор окончательно разряжен. В этом случае зарядное устройство с батареей поставить в сеть на пять минут. Через пять минут проверить, загорелся ли индикатор CON. Если да, то все в порядке. Если он так и не загорелся, то проверить наличие напряжения в сети и целостность зарядного устройства.

Включить в сеть. Должен загореться или начать мигать индикатор CH.

Аккумулятор зарядится тогда, когда на зарядном устройстве загорится левый индикатор FUL.

Обратите внимание

Стандартный цикл (время) заряда – 1,5 часа. Далее картинки – КЛИКАБЕЛЬНЫЕ. Инструкция. как пользоваться лягушкой – прищепкой. Надо зажать аккумулятор в лягушку так, чтобы контакты зарядного устройства находились на клеммах + и – аккумулятора. Если на аккумуляторе 3 или 4 контакта – обычно требуется использовать 2 крайних.

Полезный совет

Что можно заряжать лягушкой. Зарядное устройство лягушка смогло завоевать немало своих почитателей. И не напрасно многие предпочитают именно его всем другим. Лягушка — это универсальное зарядное устройство, которое подходит всем аккумуляторам любых мобильных телефонов. подходит она и для других литиевых аккумуляторов, например от фотоаппаратов, КПК и другой малогабаритной техники. Как пользоваться лягушкой.

Очень часто владельцы мобильных телефонов сталкиваются с весьма хлопотной проблемой — как зарядить мобильный телефон,

Если визуально зарядное устройство подходит для вашего телефона, это вовсе не означает, что оно подойдет к нему в

Без сотового телефона сложно представить жизнь современного человека – но для того, чтобы телефон бесперебойно

Для хорошей работы аккумулятора, необходимо в первую очередь правильно подобрать зарядное устройство. Основными

Одной из известных проблем пользователей мобильных телефонов является невозможность зарядить батарею устройства.

Бывают ситуации, когда зарядка гаджета – телефона, планшета или плеера – невозможна по какой-то причине. Для этого было

Время работы аккумулятора во многом зависит от типа зарядного устройства и его качественных характеристик. Выбор

Заряд машинного аккумулятора производиться от источника постоянного тока. При этом используются различные выпрямители,

В настоящее время никель-кадмиевые аккумуляторы являются основными многоразовыми источниками питания для бытовой

Зарядить телефон дома, на работе сегодня не представляет труда. Даже если у вас нет с собой зарядного устройства, или

Трудно представить себе современную жизнь без мобильных телефонов, ими пользуются школьники, бизнесмены и пенсионеры.

Иногда случается ситуация, когда телефон необходимо срочно зарядить, а подходящего зарядного устройства рядом нет. Как

Очень удобно иметь два одинаковых аккумулятора для телефона. Пока один из них заряжается, другим можно пользоваться, а

Мобильный телефон марки Nokia N95 допускает зарядку аккумулятора несколькими способами. Между собой они различаются по

Без мобильного телефона сложно представить себе жизнь. Среднестатистический человек совершает и принимает по нескольку

Герметичный необслуживаемый аккумулятор Varta, как и все остальные батареи, периодически требует подзарядки. Проверять

Аккумулятор — это обратимый источник тока. Он способен отдавать электроэнергию, ранее накопленную в нем. На скутере

Заряжать аккумулятор вне автомобиля необходимо только, когда он полностью разряжен, что зачастую случается в зимнее

Аккумулятор является важным элементом любого автомобиля. Именно он отвечает за запуск двигателя. За ним необходимо

При покупке и использовании аккумуляторных батарей следует приобрести к ним и зарядное устройство, которое значительно

Шахтерские фонари иначе называют коногонки и существует целый десяток их разновидностей. Находящиеся внутри фонарей

Ответы@Mail.Ru: как пользоваться «лягушкой»

Инструкция как пользоваться лягушкой – прищепкой. Универсальной китайской зарядкой (зарядным устройством) для сотовых – мобильников.
Зарядное устройство лягушка предназначено для зарядки литиевых Li-Ion аккумуляторов емкостью до 2000 мАч и напряжениями от 3,5 до 4,8 В, которые используемых в большинстве сотовых телефонов, КПК, GPS приемниках и фотоаппаратах.
Работает от сети 110-220 В. DВыходное апряжение 4,25 вольт, ток 200 mA.
Заряд происходит автоматически и контролируется микрочипом. Заряд автоматически отключается при достижении необходимого уровня. Стандартный цикл (время) заряда – 1,5 часа.
Надо зажать аккумулятор в лягушку так, чтобы контакты зарядного устройства находились на клеммах + и – аккумулятора. Если на аккумуляторе 3 контакта – обычно требуется использовать 2 крайних.
Если полярность подключения правильная, то при нажатии кнопки TE (левая) загорится первый зеленый светодиод CON. (на некоторых лягушках CON может гореть при подключении без нажатия на кнопку – тоже правильная полярность)
Если не горит – нажмите правую кнопку CO (переполюсовка) и повторите нажатие первой кнопки. Если все нормально – CON горит зеленым – включаем в розетку. Загорается PW (power – сеть) и начинает гореть или мигать CH (charge – заряд) . По окончании заряда загорается правый светодиод FUL (full – полный) .
Если CON не загорается вообще – вероятно аккумулятор севший в ноль. Тогда подключите произвольно и воткните на 5 минут в сеть (недолго – это не страшно) . Если CH (charge – заряд) будет мигать, то заряд идет и все правильно, иначе – смените полярность правой кнопкой и посмотрите как тогда будет вести себя CH.
Иногда, при неисправном аккумуляторе (если подохнет один элемент) , лягушка может показать полный заряд FUL даже если до нормального напряжения далеко. Просто ток заряда больше не идет – вот и все.
Если сотовый с севшей батарейкой не включается на зарядку, вообще не подает признаков жизни, то читать ниже.
Надо сказать что если батарея с номинальным напряжением 3,6 вольта сядет ниже 3,2 вольт, то мобильник вообще может не подавать признаков жизни, даже при подключении штатного зарядного устройства. То есть контроллер видит что аккумулятора как-бы вообще нет и не включает заряд. В этом случае лягушка вещь незаменимая – включив аккумулятор на 5 минут через лягушку – вы даете толчок заряда аккумулятору, после чего его уже можно заряжать в самом телефоне.
Спасибо братьям-китайцам за то что снабдили нас таким замечательным зарядным устройством

А что это? «Лягушки» разные бывают..

Как пользоваться «лягушкой» для зарядки батареи? Пошаговая инструкция приведена далее: 1. Выключить мобильное устройство и извлечь из него батарею. 2. Открыть зарядку «лягушку», нажав на прищепку.
Вставить в «лягушку» аккумуляторную батарею так, чтобы совпало две клеммы. В случае, когда устройство для зарядки оборудовано четырьмя клеммами, используются две боковые.
Нажать кнопку «ТЕ». Как правило, она располагается в левой части зарядного устройства. 5. Проверить правильность соединения, посмотрев на соответствующий индикатор («CON»). Следует отметить, что светодиод индикатора может не загореться не только в результате неправильного подсоединения клемм, но и из-за того, что батарея полностью разряжена. Если имеет место последний вариант, то «лягушка» для зарядки телефона и аккумулятор устройства подключаются где-то минут на 5–7 к электрическому источнику питания – розетке. 6. Подключить к сети. Сопровождается активным индикатором «СН». 7. Отсоединить клеммы после того, как загорится индикатор «FUL», который находится слева.
<img src=»//otvet.imgsmail.ru/download/u_320f7e7111fff602fccbe2b3cc3b91aa_120x120.jpg» data-hsrc=»//otvet.imgsmail.ru/download/u_320f7e7111fff602fccbe2b3cc3b91aa_800.jpg» ><img src=»//otvet.imgsmail.ru/download/u_2680e9ffe0e6fdd37df1242d913aa472_120x120.jpg» data-hsrc=»//otvet.imgsmail.ru/download/u_2680e9ffe0e6fdd37df1242d913aa472_800.jpg» >

НА Х*Й ЕЕ НАВЕРТИ!!!

Правила безопасности

Если засветился индикатор FULL – сразу отключайте лягушку от сети, извлекайте батарею. Иначе может произойти ее нагревание, в худшем случае она вздуется и выйдет из строя.

Многие пользователи не ждут, когда загорится FULL , а предусмотрительно прекращают процесс подзарядки через определенное время – когда набрано 80-90% заряда. И это хороший способ сохранить здоровье аккумулятору.

А некоторые владельцы лягушек говорят, что у них все прекрасно: батарея может спокойно оставаться в зарядном устройстве, и ничего с ней не случается.

Почему так происходит? Лягушка – универсальное устройство, но при этом не слишком умное. У нее есть входное напряжение – 220В, и выходное – например, 4.25 плюс-минус… ммм… китайцам виднее.

У батареи есть ее индивидуальное напряжение, при котором она набирает полный заряд. Оно может быть 3,6В, или 4,5В, или иметь максимальное значение – 4,8В.

Разрядившаяся батарея имеет напряжение значительно ниже номинала, и лягушка щедро кормит ее электротоком. Но вот резервуар близок к наполнению. Что происходит в этот период?

Если собственное напряжение аккумулятора 4,5В, а у лягушки – 4,2В, то просто загорится индикатор FULL , а ток в цепи прекратится из-за отсутствия разности потенциалов.

А если наоборот? Если у батареи собственное напряжение 3,8 В, а у лягушки – те же 4,5В? Полностью заряженный элемент питания остается под воздействием тока. Он работает не в режиме накопления заряда, а в режиме нагрузки, выполняет функцию сопротивления в электрической цепи – и вся избыточная энергия идет на его нагревание. В худшем случае можно даже фейерверк устроить, если надолго затянуть процесс зарядки!

Основные неисправности и методы их устранения

Несмотря на простоту конструкции и универсальность использования приспособления, в процессе зарядки аккумулятора могут возникнуть различные проблемы. Наиболее распространенные неисправности и способы их устранения отражены для наглядности в таблице.

Вячеслав

Несколько лет работал в салонах сотовой связи двух крупных операторов. Хорошо разбираюсь в тарифах и вижу все подводные камни. Люблю гаджеты, особенно на Android.

Задать вопрос

Проблемы и решения

Проверка в тестовом режиме прошла успешно, но в процессе зарядки индикаторы не загораются

Полярность выбрана неверно. Проверить, нажав на кнопку «CO» Подключены не те контакты. Из 4-х имеющихся питание должно подаваться только на два – «+» и «-» Неисправность «лягушки». Вставить другой аккумулятор и повторить процесс Поломка АКБ. Попробовать подключить к другой зарядке

При подключении к сети переменного тока срабатывает индикатор «FUL»

Светодиод может загореться сразу или спустя несколько минут. Это свидетельствует о неисправности аккумулятора

Одновременно включаются индикаторы «FUL» и «PW»

Следует проверить соединение, поскольку имеет место недостаточно плотное соприкосновение контактов АКБ с клеммами «жабки»

Спустя 5-10 минут устройство сигнализирует об окончании процесса зарядки, хотя батарейка была опустошена

Это однозначно свидетельствует о неисправности аккумулятора. Его «жизнеспособность» можно проверить с помощью другого приспособления, а в случае необходимости заменить новым

Индикаторы не загораются

Аккумулятор безнадежно сел и, чтобы его «разогнать», потребуется вставить его в «лягушку», которую подключить к сети питания на 1- минут. Далее можно заряжать обычным способом.

В настоящее время «лягушка» считается одним из немногих универсальных приспособлений, предназначенных для зарядки аккумуляторов смартфонов и другой малогабаритной техники. Если соблюдать правила безопасности, оно способно прослужить долгие годы. Однако данный аксессуар явно не годится для постоянного применения. Помимо того, что он отнимает много времени на зарядку, телефон все это время будет находиться в отключенном состоянии, а значит, можно пропустить важный звонок.

4.5 / 5 ( 28 голосов )

Самодельная «жабка»

Для изготовления потребуются:

пружина (подойдет от обычной прищепки);
кусок пластмассы;
провод – 2 куска;
щупы, для контакта с батареей – 2 шт. Можно использовать канцелярскую
скрепку;
нож канцелярский;
ножовка;
клеевой пистолет и паяльник;
наждачная бумага;
супер клей.

На пластмассе делают три отверстия для установки пружин, предварительно наметив места для отверстий маркером. Чтобы прижим был сильнее, приклеиваем два «пенька», работающих по принципу качелей.

Просунув нижнюю часть пружины в отверстие, закрепляем ее на основе с помощью обычной проволоки, скрутив ее плоскогубцами снизу.

Из пластмассы вырезаем прижимную пластину по размерам: вырез 1 делаем для пружины, 2 – для щупов.

Для лучшего прижима пластмассу приклеиваем еще снизу.

Для двух проводов тоже делаем отверстия.

Припаянные провода выводим наружу.

Чтобы, опускаясь, не загибались щупы, делаем в корпусе зарядки окошко.

Для щупов подойдут как скрепки канцелярские, так и медная проволока.

Закрепив на место пластину, и прижав пружиной, выводим провода. Щупы можно закрепить клеевым пистолетом. Теперь провода припаиваем.

Осталось высверлить отверстие для обзора индикации заряда.

Видео: Делаем жабку из подручных материалов

Схема и принцип работы «лягушки»

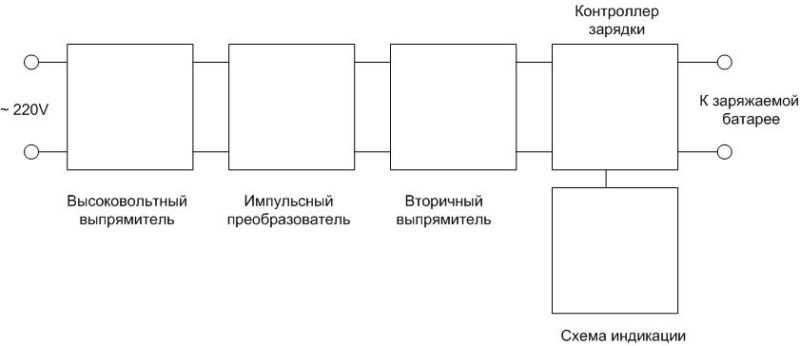

Зарядные устройства форм-фактора “лягушка» строятся на различной элементной базе, но структурная схема в большинстве случаев одинаковая. Если ЗУ питается от сети 220 вольт, то на входе стоит выпрямитель сетевого напряжения с фильтром.

Выпрямленное напряжение преобразуется в импульсное, которое трансформируется во вторичную обмотку трансформатора. Дальше оно выпрямляется, фильтруется и подается на контроллер. Его основная задача – стабилизировать ток зарядки. Кроме того, он, в зависимости от исполнения, может:

контролировать уровень энергии в батарее и сигнализировать об окончании зарядки;
определять полярность подключения и исправлять ошибки;
выводить на индикатор (ЖК или LED) наличие питания на входе, уровень зарядки, режим работы.

Во многих зарядных устройствах, даже в сложных, функции автоматического прекращения заряда нет. Надо следить за индикацией и вовремя отключать зарядник от источника питания

Особенно это важно для незащищенных литий-ионных батарей. Наличие сервиса автоматического отключения надо уточнить в инструкции по эксплуатации

Зарядное устройство с двумя входами (от сети и от USB).

У универсальных зарядников может быть два входа – от сети 220 вольт и от низковольтного источника (автомобильной бортсети и USB). В этом случае схемотехника принципиально не меняется, просто появляется дополнительный разъем, который подает напряжение непосредственно на контроллер – выпрямлять и преобразовывать его не надо.

ЗУ на микросхеме HX3786.

Универсальные устройства часто выпускают на микросхеме HX3786. Она работает с ЖК-индикатором, автоматически определяет наличие батареи, ее полярность, уровень заряда. Напряжение 220 вольт выпрямляется диодом D1, фильтруется конденсатором С1, преобразуется в импульсную форму генератором на транзисторе Q1. Дальше импульсное напряжение трансформируется во вторичную обмотку трансформатора T1, выпрямляется диодом D3 и, после фильтрации емкостью C4, подается на контроллер. Всем процессом и индикацией управляет HX3786. Также имеется разъем USB1 для подачи постоянного напряжения от внешнего источника.

Схема ЗУ на дискретных элементах.

Недорогие зарядники строят и на дискретных элементах. Это позволяет сэкономить на ЖК-дисплее, выполнив индикацию на светодиодах. Она получается урезанной, так как уровень заряда в этом случае не измеряется и не показывается. Урезанным получается и сервис. Определять полярность перед зарядкой теперь надо вручную нажатием кнопки CON. Инвертировать подключение надо также при помощи кнопки с маркировкой CO.

Структурная схема зарядного устройства с питанием только от USB.

Если ЗУ предназначено для питания от USB или от автомобильной бортсети, для него преобразовательная часть не нужна, и схемотехника значительно упрощается. Постоянное напряжение подается прямо на контроллер, управляющий процессом пополнения энергии.
