Какого цвета плюс и минус
Автор Машка задал вопрос в разделе Техника какого цвета провод плюс и минус? в зарядном устройстве 2 провода черный и белый . где плюс где минус? и получил лучший ответ
Ответ от Да, это я ! Минус – чёрный, как правило.
Самая главная обязанность во время полета – обеспечение подробнее.

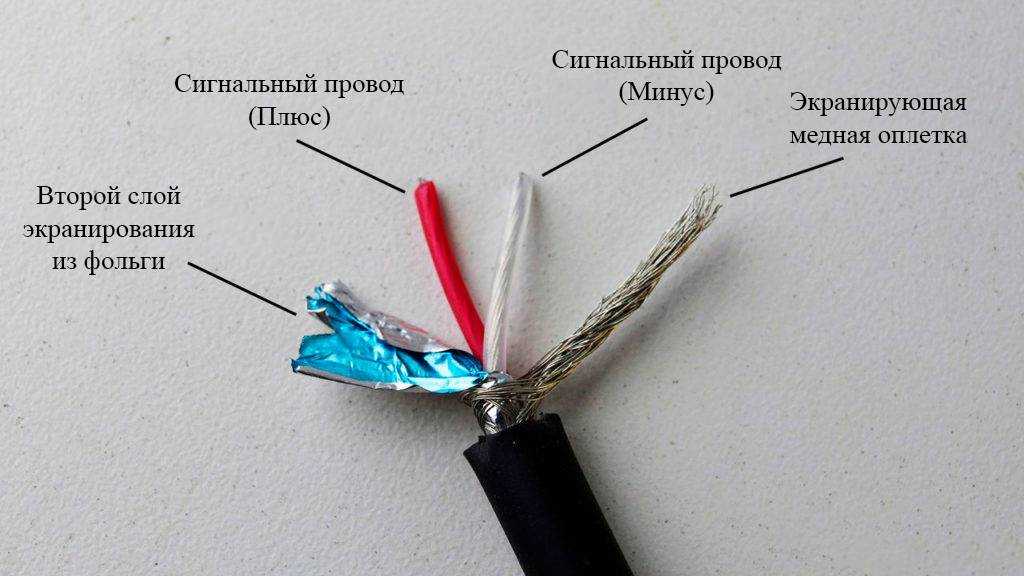

В кабеле зарядного устройства чаще всего красный провод означает плюс, а черный — минус. Белый и зеленый провода служат для передачи данных.
В случае, если провода не имеют цвета и маркировки, питание передается по крайним проводам слева и справа.
Для того, чтобы потребитель не путался, какой знак («+» или «-«) и в каком месте находится на зарядном устройстве, производители стараются маркировать провода различными цветами.
В основном «+»-у соответствует красный цвет, «-«-у чёрный, реже синий.
На зарядном устройстве практически любого электрического прибора минус обычно обозначен синим, либо черным цветом, а вот плюс уже может быть практически любым цветом, но чаще всего он красный и сразу привлекает к себе внимание. Да ведь это очень просто
Все провода на зарядном устройстве по цвету означают либо плюс , либо минус. Вот например, красный цвет провода обозначает всегда плюс, а черный и синие проводочки это минус
Да ведь это очень просто. Все провода на зарядном устройстве по цвету означают либо плюс , либо минус. Вот например, красный цвет провода обозначает всегда плюс, а черный и синие проводочки это минус.
По моему это же обозначение проводов по заряду и на других проводах, например которые подключаются к системному блоку.
В абсолютном большинстве случаев провода питания используют двух цветов: черный и красный. Черный — минус, красный — плюс. Определенные цвета для проводов используются для безопасности и удобства: если каждая фирма будет брать провода любого оттенка, то пользователь или ремонтник запутается. А когда есть какие-то общие принципы, клиенту гораздо проще и безопаснее.
Но надо учитывать, что рынок сегодня наводнен азиатскими подделками. Все чаще с ними происходят аварии
Обычно взрывается батарея, и мы уже привыкли относиться к АКБ с осторожностью. Но где гарантия, что в самопальном гаджете и провода не будут перепутаны? Её нет
Поэтому будьте осторожны: сначала убедитесь, что устройство качественное и не вызывает подозрений, прежде чем что-то делать с проводами.
Корректная идентификация проводников нужна для решения разных практических задач. Если определить правильно соответствие «красный черный плюс минус» будет обеспечено нормальное функционирование аудио колонок. Ошибки в силовых сетях при определении «фазы» и «нуля» сопровождаются значительными повреждениями и аварийными ситуациями. Представленная ниже информация поможет исключить неверные действия в ходе выполнения монтажных работ.
Защита от токов короткого замыкания
Что можно сказать в заключение. Если вы планируете сделать ремонт электропроводки своими руками или модернизировать существующую, почитайте эту статью . Крайне внимательно отнеситесь к выбору аппаратов защиты вашей сети. Важный совет: когда устанавливаете или будете устанавливать новый автомат, УЗО или диффавтомат, внимательно прочитайте бумагу, которая идет в комплекте. В ней содержится такой пункт, как срок эксплуатации и срок поверки. В течении срока эксплуатации производитель дает гарантию, что устройство будет выполнять свои основные функции. Срок поверки указывает на период, в течение которого могут измениться параметры срабатывания защиты, то есть через указанный промежуток времени желательно (а я бы даже сказал обязательно) либо сделать поверку автомата, либо заменить (благо, не так дорого он стóит). Кстати, пробки с плавкими предохранителями в поверке не нуждаются. Не забывайте делать регулярный осмотр электропроводки и как минимум раз в год протягивать винтовые соединения на автоматах и шинах нулевых и заземляющих проводов. Не забывайте про заземление — оно поможет вовремя выявить устройства с поврежденной изоляцией.
Источники напряжения обычно называют источниками питания. Для увеличения тока или напряжения, а может и того и другого источники питания (элементы, батареи) могут соединяться вместе. Существует три типа соединения элементов питания: 1. Последовательное соединение элементов. 2. Параллельное соединение элементов. 3. Последовательно-параллельное (смешанное) соединение элементов.
11 комментариев для “ Распиновка USB штекера ”
Микро юсби — это лютая ерунда, постоянно расшатывается и ломается. И чаще отходит.
Лучше чем Мини-юсби и обычное юсби еще ничего не придумали.
Согласен на 100 % .
с усов автора Михаила орнул, спасибо
Здравствуйте. Если есть схема распайки Usb штекера ( от геймпада) поделитесь пожалуйста. Интересует подключение игрового геймпада от Xbox к компьютеру ( ноутбуку)
Руслан, у меня нет такой схемы. Прости.
То есть то, что он закончил техникум, где он блять занимался ГАЛАКТИЧЕСКИМ ПОЛИВОМ ТОМАТОВ и то, что он был ГЛАВНЫМ ПОВАРОМ ПО РАЗРАБОТКЕ ВОДОПРОВОДНОГО КАНАЛА ТЕБЯ ВООБЩЕ НЕ СМУЩАЕТ. пи**ос.
Правильно измерить потребление фазы
Дом старый – на виду увидите большую стальную пластину, которая явно соединяется с корпусом. Означенное – нейтраль. Дом питается трехфазным напряжением 380 вольт. Каждую квартиру снабжают чаще одной фазой. Тройку зажимов наблюдаем помимо заземлительной клеммы. Посмотрите, куда идут провода: автоматы, рубильники (сообразно счету квартир). Типичное количество соседей по площадке количеством три упрощает задачу анализа.
Теперь знаем метод отыскания фазы мультиметром, можем смело (с осторожностью, соблюдая меры безопасности) потыкать щупами. Потрудитесь выставить правильный диапазон, не сжечь прибор. Измерениями подтвердите или опровергните предположения
Фаз две – каждую нагрузите поровну. Изучите распаячные коробки, в большинстве старых домов находящиеся под потолком (большие круглые отверстия стены). Отключив снабжение квартиры, вооружившись тестером, поймите, куда и что идет. Используйте радикальный метод – отрубите одну пробку, посмотрите, где пропало питание
Измерениями подтвердите или опровергните предположения. Фаз две – каждую нагрузите поровну. Изучите распаячные коробки, в большинстве старых домов находящиеся под потолком (большие круглые отверстия стены). Отключив снабжение квартиры, вооружившись тестером, поймите, куда и что идет. Используйте радикальный метод – отрубите одну пробку, посмотрите, где пропало питание.
Нагрузка двух фаз неравномерная – поправьте. Лучше сделать для автоматов и пробок, что положительно скажется на уменьшении стоимости оборудования распределительного щитка. В довершение по этой теме скажем, что правила работы предусматривают выполнение подобных мероприятий числом не менее двух лиц. Один обязательно страхует и готов отрубить подачу энергии, обрезать токоведущую жилу или ногой оттолкнуть страдающего от удара электричеством с опасной территории.
Схема питания квартиры двумя фазами
Методы зарядки аккумулятора телефона без телефона
Наиболее приемлемые способы зарядить батарею это использовать универсальное ЗУ, подключить напрямую через адаптер, а также от нескольких обычных или аккумуляторных батареек.
Универсальная зарядка лягушка
От универсального ЗУ (Лягушки)
Универсальное ЗУ, в простонародье, именуемое «лягушкой» из-за специфического внешнего вида, продается в различных магазинах электроники, используется для отдельной зарядки АКБ телефонов, планшетов, фотоаппаратов и других съемных не габаритных аккумуляторов. Это удобное устройство для тех, кому подобное требуется постоянно.
Преимущества «лягушки» в том, что она надежна и абсолютно безопасна. Если вставить АКБ неправильно, то она просто не будет заряжаться, а не выйдет из строя.
Напрямую с помощью адаптера
Здесь существует два варианта. Для первого понадобится ненужный адаптер с подходящими параметрами. У него нужно отрезать штекер и зачистить провода. С помощью мультимера определить полярность и подсоединить напрямую к контактам батареи.
Оптимальным будет адаптер в 5 вольт, 2 ампера. Если подходящего не нашлось, можно применить устройство до 9-20 вольт и 4-5 ампер – например, от ноутбука. Но здесь прямое подключение чревато тем, что батарея выйдет из строя. Чтобы избежать этого, требуется вставить в разрыв провода на плюс резистор нужного сопротивления. Второй вариант подойдет, если адаптер используется и нужен в целом виде, то понадобятся тонкая проволока и изолента, а также знать, где у штекера адаптера плюс, а где минус. Первый находится внутри отверстия штекера, второй – снаружи. Поэтому нужно соответственно вставить проводки с зачищенными концами и закрепить их скотчем или изолентой, а потом подсоединить к контактам батареи.
От пальчиковых батареек или аккумуляторов
Зарядить АКБ смартфона можно и с помощью обычных либо аккумуляторных пальчиковых батареек. Понадобится специальное устройство, куда они вставляются по четыре штуки, имеющее выводы. Батарейки нужны емкостью хотя бы по 1,5 вольта. Следует вставить в конструкцию батарейки, а ее выводы подключить к контактам АКБ телефона, соблюдая полюса. Успех зарядки зависит от емкости батареек, возможно, что полностью зарядить аккумулятор не получится.
В данное схеме используется резистор на 2 ома, для того, что бы на батарею приходилось ровно 5 вольт, а не 6, но особой необходимость в этом нет, так как при исправно работающем контроллере с аккумулятором ничего не случится.
Как зарядить телефон с помощью проводков без разъема у зарядки?
Провода не маркируются, в этом нет смысла, ибо на конце разъём.
Вдоль проводов «проходимся» острым ножом, разъединяем провода и зачищаем их.
Перед нами два провода, где какой не ясно.
Берём сырую картошку (это конечно примитив, но работает, если есть тестер, лучше пользоваться им).
Втыкаем наши оголённые провода в картошку, ждём минут пять, в районе плюсового провода картошка чуть позеленеет (пятно зеленоватого цвета).
Сразу маркируем этот провод (это важно, если и дальше будем пользоваться этой зарядкой). Можно вместо картошки использовать воду
Можно вместо картошки использовать воду.
С батареей телефона всё проще, там есть маркировка плюс-минус.
Провода к батареи телефона удобно фиксировать скотчем.
В общем-то всё, включаем зарядное устройство в розетку и заряжаем телефон (его батарею, так точней).
А ещё лучше купить новую зарядку, или использовать только «родную» с проблемой в районе разъёма.
Далее найти на аккумуляторе (его лучше вытащить из телефона), где плюс и минус, там всегда они подписаны.
Останется только притиснуть оголённые концы проводов к клеммам аккумулятора и прижать их чем-нибудь.
Вот так это выглядит на рисунке.
Конечно напряжение в данном случае небольшое, но лучше избегать короткого замыкания.
Да и конечно после того как вы к батареи подсоедините провода, ее надо поставить на мемсто в телефон.
Как подсказали предыдущие ответы, это можно сделать тестером или даже при помощи стакана воды или разрезанной картошки.
С аккумулятором всё понятней на нём есть маркировка.
Далее цепляем провода при помощи прищепок или любого другого приспособления-зажима на аккумулятор и включаем в сеть зарядное.
Совет по зарядке таким способом, не заряжайте более 30 минут, пусть лучше не дозарядится, чем выйдет со строя или ещё лучше взорвётся!
К сожалению в вопросе нет информации, родное ли это зарядное устройство, или «приспособленное» то есть первое какое было под рукой. Самое верное это иметь рядом мультиметр. С прибором (умея им обращаться) вы гарантированно не выведете из строя не зарядное устройство, ни аккумулятор телефона.
Если штекер не подходит, или же его вообще нет, лучше конечно идентифицировать проводки зарядного устройства, где «+» а где «-» прозвонив наверняка. Одновременно нужно проверить выходное напряжение зарядного устройства. Оно должно соответствовать тому которым должен заряжаться телефон. Но это можно сделать и без мультиметра (тестера) при некоторой аккуратности в внимательному следованию нашим инструкциям.
Напряжение, можно узнать только по шильдику (табличке) на зарядном устройстве, если его нет, то только по накалу лампочки приблизительного вольтажа к 5 вольтам. Именно минимум пять вольт нужно для нормальной зарядки аккумулятора телефона. Можно взять шестивольтовую лампочку от мотоцикла или автомобиля, и посмотреть на степень ее накала.
Сразу скажу что отметите мысли заряжать телефон через стандартный порт, с помощью швейных иголок. Не все производители придерживаются обязательного отношения «плюс/минус» к «права/лева» Понятно, что плюсовой и минусовой провода всегда крайние, но где какой нам неизвестно. Поэтом не вставляйте иголки, можете перепутать или даже замкнуть.
Если у зарядного устройства нет штекера (разъема) потребуется извлечь аккумулятор из телефона что бы иметь свободный доступ к его клеммам.
Способы маркировки проложенного кабеля
Нередки случаи, когда на уже проложенных и подключённых кабельных трассах подсоединение жил произведено неправильно или не проводилось совсем. Также это могут быть старые участки, выполненные ещё по советским ГОСТам. Отличить, где ноль, где фаза, а где земля быстро не выходит. Это приводит к затратам времени на знакомство со схемой подключения электрооборудования и определение правильности подключения проводов (прозвонки). В таких случаях маркировка производится заново.
Можно выбирать любые варианты цветов, от черна до бела. Главным требованием будет верная разметка концовок проводов, созданная при помощи полосы из цветной изоленты или виниловых трубок.
Согласно ПУЭ разрешено наносить цветомаркировку только в точках соединения жил. По длине всего кабеля этого делать не нужно. Старую проводку, выполненную в одинаковой расцветке, менять не нужно при условии её точного и качественного состояния. Маркировка таких присоединений производится вышеназванным методом. Новая проводка должна выполняться с соблюдением уже новых правил и стандартов.
Нелишним будет напоминание о том, что работы по монтажу и подключению кабельных схем требуют осторожности, внимания, а главное — высокой квалификации лица, её производящего
Как определить у проводов заземление, ноль и фазу, если нет маркировки
Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.
К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.
Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.
Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.
На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.
Определение фазы с помощью индикаторной отвертки
Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.
Преимущества индикатора:
- минимальная стоимость;
- компактность;
- надежность;
- долговечность;
- автономность;
- хорошая защищенность от неблагоприятных внешних воздействий.
Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.
Определение заземления, нуля и фазы с помощью контрольной лампы
Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.
Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.
С помощью измерительного прибора
При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.
К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.
При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.
Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.
Использование светодиода
Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.
Распиновка USB портов, распайка микро юсб, мини разъема для зарядки
В настоящее время все мобильные устройства и настольные электрические приборы имеют в своем арсенале порты для передачи данных. Современные гаджеты могут не только обмениваться информацией через USB или micro-USB, но и осуществлять зарядку аккумуляторов. Для того, чтобы провести грамотную распиновку контактов, для начала нужно изучить схемы и цвета распайки проводов.
Схема коннекторов для USB 2.0
На схеме можно увидеть несколько коннекторов, различающихся между собой по определенному признаку. К примеру, активное (питающее) устройство обозначается буквой А, а пассивное (подключаемое) устройство – буквой В. К активным относятся компьютеры и хосты, а пассивные составляют принтеры, сканеры и другие приборы. Принято также разделять коннекторы по полу: M (male) или «папа» представляет из себя штекер, а F(female) или «мама» — гнездо разъема. По размеру бывают форматы: mini, micro и без маркировки. К примеру, если встретится обозначение «USB micro-ВМ», то это значит, что штекер предназначен для подключения к пассивному устройству по формату micro.
Для распиновки гнезд и штекеров понадобятся знания о назначении проводов в USB-кабеле:
- по красному VBUS («плюс») проходит постоянное напряжение 5 Вольт относительно GND. Минимальное значение силы электрического тока для него равно 500 mА;
- белый провод подсоединяют к «минусу» (D-);
- зеленый провод крепится к «плюсу» (D+);
- черный цвет провода означает, что напряжение в нем 0 Вольт, он несет минусовой заряд и используется для заземления.
В mini и micro форматах разъемы содержат по пять контактов: красный, черный, белый и зеленый провода, а также ID (который в разъемах типа А замкнут на GND, а в разъемах В – не задействован совсем).
Иногда в кабеле USB можно встретить и оголенный провод Shield. Этот провод не имеет номера.
Если в работе использовать таблицу, то разъем в ней показан с внешней (рабочей) стороны. Светло-серый цвет имеют изолирующие детали разъема, темно-серый цвет у металлических частей, а полости обозначены белым.
Для того, чтобы провести правильную распайку USB, нужно зеркально отобразить изображение лицевой части коннектора.
Разъемы у форматов mini и micro на USB состоят из пяти контактов. Поэтому четвертый контакт в разъемах типа В в работе использовать не придется. Этот контакт в разъемах типа А замыкается с GND, а для самого GND используют – пятый.
В результате не хитрых манипуляций можно самостоятельно сделать распиновку для портов USB разного формата.
Usb распайка версии 3.0 отличается добавлением четырех цветных проводов и дополнительного заземления. За счет этого кабель USB 3.0 заметно толще своего младшего собрата.
Схемы подключения USB девайсов друг к другу и распайка штекеров устройств:
- PS/2 К USB порту
- Джойстик Defender Game Racer Turbo USB-AM
- Распайка usb am и micro usb bm, для зарядки и передачи данных на компьютер
- USB-OTG
- Распайка USB SAMSUNG GALAXY TAB 2
Как узнать где плюс, а где минус на проводах без тестера. Определение полярности в отсутствии маркировки
Нередки ситуации, когда в самодельных или прошедших ремонт устройствах сгоревшая ранее подводка заменена проводниками одинакового (нейтрального) цвета. При этом не очень понятно, как определить плюс и минус, поскольку на рабочей плате обязательная маркировка также отсутствует.
Для того чтобы разобраться с полярностью «обезличенной» подводки, можно сделать следующее:
Во-первых, обратить внимание на маркировку аккумулятора, у которого должны присутствовать указания на то, где плюс, а где минус;
Во-вторых, (при её отсутствии) можно воспользоваться специальным прибором (мультиметром), позволяющим определять полярность подачи питающего напряжения;
В его отсутствие определиться с полярностью источника питания поможет обычный светодиод, имеющийся в хозяйстве практически у любого мужчины.
Рассмотрим каждый из этих приёмов определения полярности тока (и маркировки проводов, соответственно) более подробно.
С помощью измерительного прибора
На любом аккумуляторе или батарейке всегда имеется собственная маркировка, различающая минусовой и плюсовой контакты питающего элемента. В этом случае вопрос о том, как определить полярность подключения решается сам собой.
В отсутствии специального обозначения (при его стирании, например) полярность можно определить с помощью обычного мультиметра, включённого в режим измерения напряжения.
При пользовании этим приборов всегда нужно помнить о том, что его красный провод или щуп подключается к плюсовой измерительной клемме, чёрный – к минусовому контакту. Если при измерении напряжения с учётом расцветки проводов на индикаторе прибора появляется показание без «минуса» перед цифрами, это значит, что провод красного цвета прибора подсоединён к плюсу аккумулятора или батарейки.
В противном случае (при появлении минуса перед показанием величины напряжения) красный провод оказывается подключённым к противоположному полюсу питания.
Использование светодиода
Перед тем, как определить полярность источника тока, следует вспомнить о том, что у любого светодиода полярность его включения может быть определена следующими двумя способами:
Во-первых, на одной из его ножек должен быть выступ, свидетельствующий о том, что это плюсовой контакт, и что через него ток втекает в диод;
Дополнительное замечание. В электричестве существует определённый закон, согласно которому ток втекает через положительный полюс, а вытекает – через отрицательный.
Во-вторых, можно взять батарейку на 1,5 Вольта с нанесённым на её клеммы обозначением «плюс» и «минус» и подсоединить её к светодиоду. Если он сразу же загорается, это значит, что подключённая к плюсу батарейки ножка является входным для тока контактом, а другая – выходным.
После определения собственной полярности светодиода следует подключить его к аккумулятору со стёртыми обозначениями клемм (через резистор 1,5 кОм). При его загорании зафиксированная ранее ножка диода будет обращена к положительной клемме, а противоположная ей – к отрицательному контакту.
В заключение отметим, что разобраться с полярностью на самой подключаемой к источнику плате можно лишь после исследования её принципиальной или электрической схемы. В случае, когда она очень сложна и не имеет прямых указаний на то, куда втекает электрический ток, а откуда он вытекает, лучше всего обратиться за помощью к специалисту.
Как узнать где плюс, а где минус на аккумуляторе. Как определить полярность аккумулятора автомобиля
Автомобильные аккумуляторы обладают такой характеристикой, как полярность
И при выборе нового аккумулятора, очень важно правильно определить нужную полярность. Иначе у вас могут возникнуть проблемы при его установке
В данной статье мы расскажем о том, как определить полярность аккумулятора автомобиля.
Наиболее распространённые схемы расположения токовыводов — это прямая и обратная полярность. Также существуют и весьма экзотические варианты расположения токовыводящих элементов, но на российском рынке они не прижились. Ошибка в выборе полярности не позволит использовать батарею по назначению – токоприёмные полюсные провода, скорее всего, просто не дотянутся до соответствующих клемм. Поэтому перед покупкой нового аккумулятора лучше уточнить, какая полярность у вашего текущего аккумулятора. Так вы сможете быстро сориентироваться и избежать ошибки.
Поэтому проще всего лишь один раз определить и запомнить тип полярности аккумулятора в вашем автомобиле. Сделать это весьма несложно. На аккумуляторных батареях ёмкостью до 110 А·ч токовыводы располагаются по длинной стороне. Расположите аккумулятор этой стороной к себе . На выводах, или рядом с ними, должны быть расположены значки «+» и «-», обозначающие соответствующие полюса. Если справа оказался плюсовой вывод (обычно он немного толще минусового), то это аккумулятор обратной полярности. А если «плюс» находится слева, то перед вами аккумулятор с прямой полярностью.
Прямая и обратная полярность аккумулятора для легкового автомобиля
На отечественных легковых машинах (а также на большинстве автомобилей зарубежных марок, чья сборка осуществляется на территории России) установлены аккумуляторные батареи с прямой полярностью. На иномарках, собранных в других странах, установлены аккумуляторы с обратной полярностью.
Реальное фото аккумуляторов для легковых автомобилей с прямой и обратной полярностью
Определение полярности аккумуляторов для грузовых автомобилей происходит схожим способом. Поворачиваем аккумулятор стороной с токовыводами от себя (на грузовых аккумуляторах это короткая сторона) и смотрим где плюс и где минус. Если плюсовая клемма находится справа, то это так называемая обратная или европейская полярность. Если же плюсовая клемма слева, то это прямая или российская полярность.
Слева — европейская или обратная полярность, справа — российская или прямая полярность
Если вы осмотрели свой аккумулятор, но вам не удалось определить где у вас «Плюс» и «Минус», то вы можете обратить внимание на толщину токовыводящих клем. На большинстве используемых в Европе и России аккумуляторов толщина токовыводящих элементов задаётся единым стандартом — на плюсовой клемме она составляет 19,5 мм, а на минусовой — 17,9 мм
Разница между ними заметна не вооруженным взглядом, плюсовая клемма заметно толще. Но, также встречаются аккумуляторы с тонкими клеммами. У них толщина плюсовой клеммы — 12,7 мм, а минусовой — 11,1 мм.
