Как зарядить акб автомобиля зарядным устройством

ИСПОЛЬЗОВАНИЕ З.У. В КАЧЕСТВЕ ПРЕДПУСКОВОГО УСТРОЙСТВА

Для облегчения пуска двигателя подключить зарядное устройство Орион — 260/265/325 к А.Б., установить ручкой регулировки максимальный ток. Таким образом, оживить аккумулятор в течении 5-30 минут, а затем, не отключая З.У. от А.Б., произвести пуск двигателя. Оживленная предпусковым зарядом А.Б. способна дать существенно больший ток в первые секунды работы стартера. Это позволяет легко стронуть загустевшее масло, создать быстрой прокруткой хорошее смесеобразование и искру (в дизеле воспламенения) и в большинстве случаев обойтись без дорогостоящего пускового устройства, а уменьшение времени прокрутки уменьшит нагрузку на А.Б., продлив ее ресурс. В случае неудачи повторить процедуру. Изготовителем рекомендуется применять для этой цели более мощные модели (НПП Орион-320, 325, 415, Вымпел-30, Вымпел-40) или несколько З.У. включенных параллельно.

ПОРЯДОК РАБОТЫ

ЗАРЯД АККУМУЛЯТОРА 12V В АВТОМАТИЧЕСКОМ РЕЖИМЕ

Несоблюдение порядка подключения может привести к выходу зарядного устройства Орион из
строя или взрыву газов выделяемых аккумулятором. Подключение и
отключение З.У. производить согласно требованию ГОСТ IEC 60335-2-
29-2012 пункт 7.12 — “Клемму аккумулятора, не присоединенную к шасси,
следует присоединять к зарядному устройству первой; другое
присоединение должно быть сделано к шасси вдали от аккумулятора и
топливной линии; затем зарядное устройство батарей присоединяют к
питающей сети. После зарядки следует отсоединить зарядное
устройство батарей от питающей сети; затем зарядное устройство
разъединяют с шасси; затем — с аккумулятором”.

1. Подключить зажимы З.У. к клеммам батареи, строго соблюдая полярность. Плюсу соответствует красный, либо светлый цвет
маркировки зажима. Минусу — черный, либо тёмный цвет
маркировки зажима.

2. Установить регулятор силы тока в крайнее левое положение
(минимальный ток).

3. Убедившись, что засветился светодиод, подключить автоматическое зарядно-предпусковое устройство
к сети переменного тока.

4. Установка тока (на графике интервал I). Вращая регулятор
силы тока, установить требуемый ток заряда.

Сила тока устанавливается регулятором плавно. Поэтому,
даже с дискретным светодиодным амперметром вы можете
установить желаемую силу тока, запомнив в каких
положениях регулятора начинают светиться светодиоды и
установив регулятор в промежуточное положение.

Заряд аккумулятора будет проходить в автоматическом режиме током, установленным ручкой регулировки (на графике интервал II).
При достижении на А.Б. напряжения, равного 15 В, ток
автоматически уменьшается. При этом регулятор силы
зарядного тока не позволяет выставить ток больший, чем
задает схема автоматики.

Уменьшение тока (на графике интервал III). Начало
уменьшения силы выставленного тока говорит о достижении
батареей 75-95% заряда. Для полного дозаряда аккумуляторной батареи может потребоваться еще от получаса до нескольких часов (зависит
от типа, емкости и технического состояния А.Б.).

…..

Буферный режим (на графике интервал IV). В процессе
дозаряда устройство Орион переходит в буферный режим, при котором
саморазряд аккумулятора компенсируется требующимся током заряда.

(Самопроизвольное уменьшение тока в начале заряда может
свидетельствовать о наличии сульфатации пластин аккумуляторной батареи. Уменьшив ток, З.У.
автоматически переходит в режим десульфатации батареи. В зависимости от степени поражения пластин на десульфатацию может потребоваться от
нескольких минут до нескольких часов. В процессе десульфатации ток
постепенно автоматически возрастет до значения, выставленного
регулятором тока.

Длительность работы в буферном режиме неограничена,
более того полезна для не новых батарей, так как после
нескольких десятков часов большинство А.Б. улучшают и
восстанавливают свои главные характеристики — внутреннее
сопротивление и емкость.

График работы автомобильного зарядного устройства Орион при заряде аккумуляторной батареи в автоматическом режиме

Заряд в автоматическом режиме

Для автоматического заряда необходимо при помощи кнопок со стрелками выбрать необходимый профиль и алгоритм, установить соответствующие используемой батарее значения напряжения и тока заряда и включить устройство в сеть. По окончании заряда устройство либо отключит АКБ, либо перейдет в режим дозаряда малым током.

Есть возможность выбора любого из пяти алгоритмов у установкой значений тока и напряжения для каждого из них.

Существует возможность оперативного переключения между предустановленными профилями. Для использования режима десульфатации (циклический заряд) параллельно аккумулятору необходимо

Перед началом зарядки требуется:

1. Подключить устройство к сети переменного тока;
2. Установить необходимые параметры заряда.
3. Отключить ЗУ от сети.
4. Подключить заряжаемую батарей к клеммам устройства, соблюдая полярность.
5. Включить ЗУ.

Особенности устройства и для каких АКБ подходит

Минимальная емкость аккумулятора, который можно заряжать с помощью устройства «Вымпел 265» Орион, составляет 4,5 Ач. Обычно такие батареи устанавливаются в мопедах, скутерах и небольших мотоциклах, двигатель которых запускается без использования электрического стартера.

Максимальная емкость, которую можно эффективно заряжать с помощью этой модели зарядного устройства, составляет 70 Ач. Батареи такой емкости обеспечивают электроэнергией бортовую сеть легкового автомобиля средней вместимости.

Не обязательно использовать это зарядное устройство только для автомобилей и мотоциклов. С помощью такого устройства можно легко регенерировать батареи, используемые в электрических инверторах или в качестве источника тягового тока.

Vympel 265 имеет защиту от короткого замыкания и обратной полярности. Если клеммы замкнуты накоротко или положительный провод подключен к отрицательному полюсу аккумулятора при его подключении, устройство автоматически перейдет в режим ожидания.

В случае короткого замыкания или неправильного подключения устройство издаст характерный звук, зеленый светодиод погаснет, а красный светодиод начнет мигать.

Особенности устройства и для каких АКБ предназначен

Прибор для зарядки аккумуляторов Орион Вымпел 32 практически не имеет ограничений на работу с АКБ. Устройство отлично справляется с восстановлением заряда как небольших автомобильных батарей, так и мощных аккумуляторов, которые используются для обеспечения постоянным током грузовые машины и спецтехнику.

Не следует только применять ЗУ этой модели для заряда небольших батарей, ёмкость которых составляет менее 8 Ач. Это ограничение связано с тем, что рекомендуемое максимальное значение силы тока, для любого типа аккумуляторов, составляет 10% от номинальной ёмкости.

Орион Вымпел 32 имеет минимальное выходное значение этого параметра 0,8 А, поэтому при подключении маломощных устройств они могут сильно перегреться, что негативно отразиться на их работоспособности. Максимальное значение 20 ампер, поэтому АКБ с емкость более 200 А/ч будут заряжать значительно дольше.

Трудности выбора зарядного устройства

Выбирать из ассортимента особо не приходится. Есть два варианта: китайцы и отечественные производители. У китайцев импульсное автоматическое зарядное устройство можно купить буквально за 800 рублей. И по-началу, не разобравшись в вопросе типов автомобильных аккумуляторов, я и намеревался так поступить. Но позже выяснилось, что подобные ЗУ по старинке заряжают током ~14v, что не совсем соответствует требованиям по зарядке кальциевых АКБ. Плюс одному Богу известно, какая кривая тока используется в их изделиях.

Второй вариант: отечественные производители. Среди них приглянулся питерский Вымпел, ранее известный как Орион. Ранее у меня был опыт владения орионовской зарядкой, как и многих, кстати, отрицательный. Всему виной оказался тот факт, что зарядные устройства этого производителя часто подделывают, а продажи левых изделий были замечены даже в федеральных гипермаркетах. Но эта проблема решаема, достаточно найти магазин со статусом «официального дилера»:

Например, такой.

Внимательно изучив форум производителя, а так же сторонние тематические форумы (в частности, на оил-клабе очень хорошая дискуссия по этим зарядным), пришел к выводу, что устройство весьма достойное, если не нарваться на подделку. Из объективных минусов встречается перегрев с дальнейшим выходом из строя, но происходит это в случае незакрепленной термопары на радиаторе, и, соответственно, не включается вентилятор охлаждения.

Вымпел предлагает большой выбор ЗУ, как эконом-варианты лишь бы зарядить так и довольно таки профессиональные приборы. Эконом у меня уже был, на котором аналоговый амперметр и из регулировок лишь ток, захотелось взять что-нибудь более веселое. Другим требованием являлось работа в режиме блока-питания (запитывать 12вольтовый маслонасос для замены масла в двигателе через щуп), что тоже поддерживается не каждой их моделью.

Таким образом, выбор стоял среди моделей Вымпел-27 и Вымпел-37. Визуально и по функционалу они идентичны, отличие только в максимальном токе. У первого — всего лишь 7 ампер, у второго — 20 ампер. Учитывая мое требование работать в режиме блока питания и отзывы людей на форумах, что по току нужно брать с запасом, т.к. эти максимальные значения в ТТХ зарядных устройств указаны на краткосрочную работу (на длительном срабатывает защита или того хуже — выход из строя) выбор пал на старшую модель.

Обзор устройства

Зарядное устройство Орион Вымпел 32 имеет компактный корпус, изготовленный из пластмассы. Для обеспечения необходимого уровня вентиляции прибор оснащается продолговатыми отверстиями, через которые  излишки тепла эффективно удаляются.

Также внутри прибора имеется встроенный вентилятор, который начинает работать при определённых значениях силы тока. Если по тем или иным причинам перегрев электронного блока всё же произошёл, то включается световая индикация, расположенная в нижней части передней панели зарядного устройства.

Для контроля силы тока, подаваемого на клеммы аккумулятора, прибор оснащается стрелочным амперметром, цена деления которого составляет 1 А. Максимальное значение тока, которое может быть измерено с помощью этого способа индикации составляет 20 А.

1. Шкала амперметра от 0 до 20 Ампер, минимальное значение 0,8 А.
2. Светодиод включения в сеть:13,6 В. Зеленый светодиод означает режим поддержки резервного питания, режим хранения и буферный режим.14,4 В. Желтый, для автоматической зарядки 12 вольтовых Гелевых, AGM, EFB и Тяговых АКБ.15 В. Красный, для автоматической зарядки стандартных кислотных аккумуляторов.
3. Индикатор перегрева.
4. Переключатель выходного напряжение и режима в Вольтах.
5. Регулятор силы заряда тока в Амперах.

Изменять уровень зарядного тока можно с помощью плавной регулировки. Также есть возможность задать один из трёх режимов генерации напряжения. Прибор можно настроить на работу на напряжение 13,6 В, 14,4 В и 15 В. Регулировочная ручка и переключатель режимов находятся в правой части передней панели прибора.

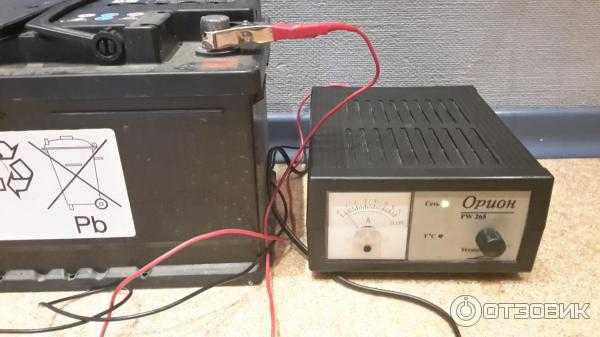

НПП Орион — 260 НПП Орион — 265 НПП Орион — 325

ВНИМАНИЕ! Соблюдайте порядок подключения зарядного устройства (З.У.) к аккумулятору. ГОСТ IEC 60335-2-29-2012 п

7.12

НЕСОБЛЮДЕНИЕ ПОРЯДКА ПОДКЛЮЧЕНИЯ МОЖЕТ ПРИВЕСТИ К ВЫХОДУ ЗАРЯДНОГО УСТРОЙСТВА ИЗ СТРОЯ.

1. Подключите клеммы З.У. к клеммам аккумулятора, соблюдая полярность, красная клемма к (+), черная к (-). 2. Убедившись, что засветился светодиод, вставьте вилку в розетку. 3. С помощью ручки регулятора установите нужную силу тока.

ВНИМАНИЕ! Зарядно-предпусковое устройство Орион — 260/265/325 не предназначено для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их безопасность. Дети должны находиться под контролем для недопущения игры с прибором

НЕАВТОМАТИЧЕСКИЙ РЕЖИМ ЗАРЯДА. ЗАРЯД АККУМУЛЯТОРНОЙ БАТАРЕИ ДРУГИХ ЭЛЕКТРОХИМИЧЕСКИХ СИСТЕМ В НЕАВТОМАТИЧЕСКОМ РЕЖИМЕ

Неавтоматическим режимом считается режим заряда, при котором напряжение на аккумуляторе в конце заряда меньше, чем напряжение, которое может создавать З.У.

Несоблюдение порядка подключения может привести к выходу З.У. из строя или взрыву газов выделяемых аккумулятором. Подключение и
отключение З.У. производить согласно требованию ГОСТ IEC 60335-2-29-2012 п. 7.12

1.Заряд 6В батарей в неавтоматическом режиме.
Установить переключатель в положение Авто/Кисл. Перейти к пункту 5.

2.Заряд 12В аккумуляторов в неавтоматическом режиме.
Установить переключатель в положение Ручн/Щелоч. Перейти к пункту 5.

3. Заряд щелочных А.Б. Особенностью щелочных аккумуляторных батарей является большее по сравнению с кислотными напряжение в процессе заряда при одинаковом номинальном напряжении. Поэтому для полного заряда щелочной негерметизированной батареи переведите переключатель режима в положение Ручн/Щелоч. Напряжение в конце заряда в режиме Ручн/Щелоч соответствует полному заряду щелочной негерметизированной батареи общетехническокого назначения, т.е. такая батарея будет заряжаться в автоматическом режиме.

Спецификой щелочных батарей является интенсивное газообразование в процессе всего заряда и особенно в конце заряда. Поэтому не рекомендуется надолго оставлять подключенной А.Б. на конечной стадии заряда.

ВНИМАНИЕ! Заряд герметизированных щелочных батарей требует строго контроля напряжения на батарее, в соответствии с паспортными данными А.Б., а также с учетом её температуры. Необходимо также не превышать рекомендованную силу зарядного тока

В случае несоблюдения последних рекомендаций возможно разрушение герметизированной щелочной батареи со взрывом и выбросом щелочного электролита.

4. Заряд АКБ других электрохимических систем в неавтоматическом режиме. Установить переключатель в положение, при котором напряжение на зарядном устройстве будет больше, чем напряжение на АКБ в конце заряда (указывается в паспорте аккумулятора). Перейти к пункту 5.

5. Подключите зажимы зарядного устройства к клеммам аккумулятора, строго соблюдая полярность. Плюсу соответствует красный, либо светлый цвет маркировки зажима. Минусу — черный, либо тёмный цвет маркировки зажима.

6. Установите регулятор силы тока в крайнее левое положение (минимальный ток).

7. Подключить З.У. к сети переменного тока.

8. Установить требуемый ток заряда, вращая регулятор силы тока. Зарядное устройство Орион 270 / 320 работает в режиме генератора стабильного тока. В таком режиме необходимо выставить регулятором силу зарядного тока, соответствующую типу и емкости заряжаемой батареи, и
контролировать степень заряженности общепринятыми методами (по напряжению, по времени и силе тока, по плотности электролита и так далее).

9. По окончании заряда отключить зарядное устройство от сети и отключить зажимы. Рекомендуется протереть зажимы и провода влажной, а затем сухой ветошью для удаления попавшего электролита. Желательно после этого смазать зажимы любой автосмазкой для защиты от коррозии.

Время работы зарядного устройства в любом из перечисленных режимов неограниченно.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ

Извлечь провода. Убедиться, что корпус изделия не имеет механических повреждений, а изоляция проводов цела. Для проверки работоспособности автомобильного зарядного устройства без АКБ необходимо подключить прибор к сети переменного тока, выходные клеммы должны быть разомкнуты.

Убедиться, что индикатор «Сеть» светится.

Установить регулятор силы тока в крайнее левое положение (минимальный ток). Замкнуть выходные зажимы или для наглядности подключить к ним автомобильную лампу накаливания 55-110 Вт. Вращая регулятор силы тока и наблюдая за шкалой амперметра, убедиться, что ток регулируется, а яркость свечения лампы меняется.

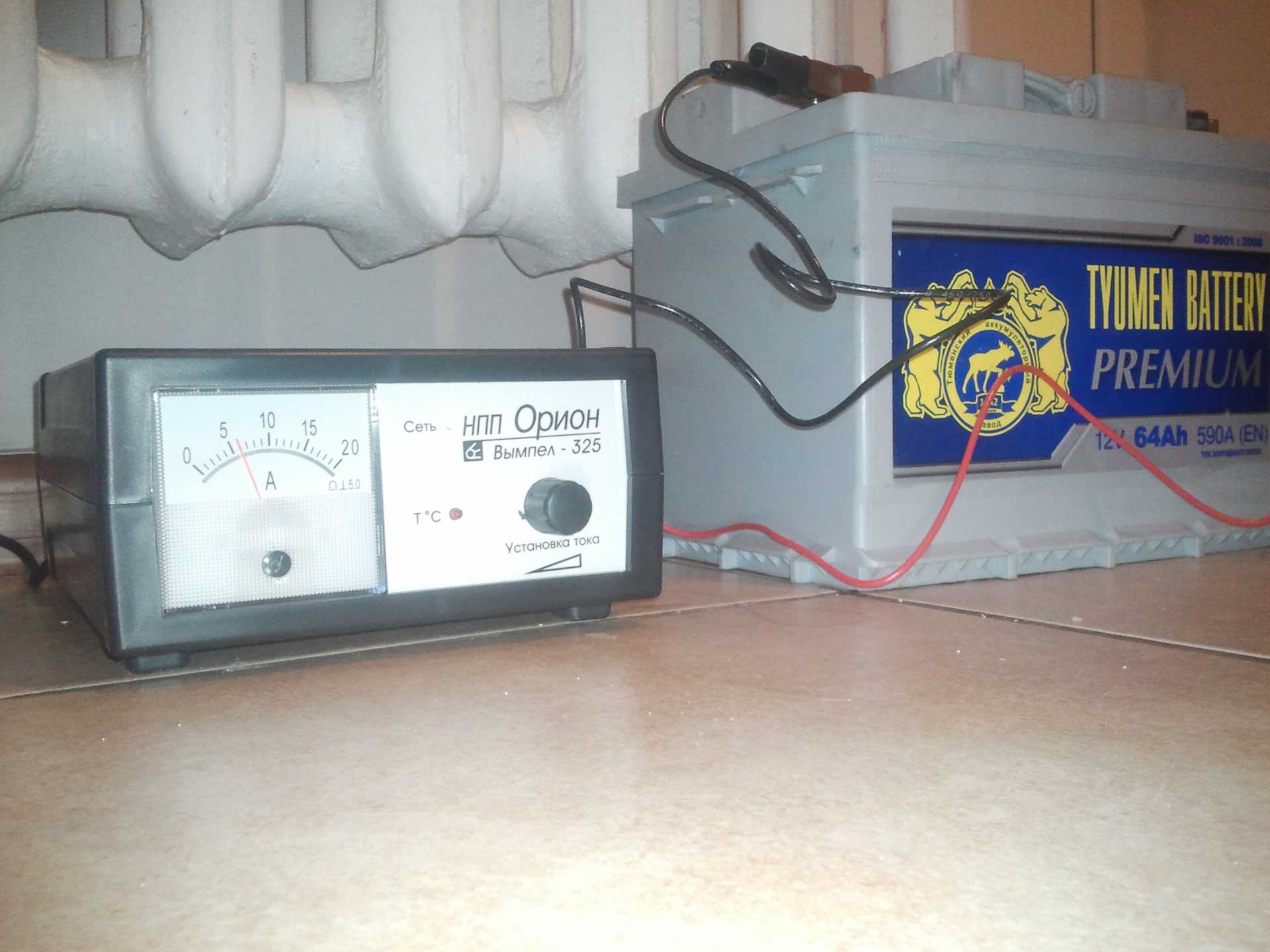

Внимание! В зарядном устройстве Орион-325 микровентилятор включается автоматически при повышении температуры внутри корпуса или увеличении тока более 12 А. Для проверки работоспособности вентилятора включите прибор в сеть, замкните клеммы и поворачивайте регулятор тока вправо, пока не заработает вентилятор

Для проверки работоспособности вентилятора включите прибор в сеть, замкните клеммы и поворачивайте регулятор тока вправо, пока не заработает вентилятор.

УСТРОЙСТВО ЗУ ВЫМПЕЛ-57

Конструктивно ЗУ выполнено в пластмассовом корпусе, имеющем жалюзи для вентиляции.

На передней панели расположены:

1 — Сегментный ЖК индикатор

2 — Ручка установки силы зарядного тока

3 — Ручка установки величины зарядного напряжения.

Сетевой шнур и выходные провода с зажимами уложены в задний отсек корпуса.

Электронная схема зарядного устройства представляет собой
высоковольтный высокочастотный преобразователь с широтно-импульсной модуляцией, со схемой управления, содержащей две цепи обратной связи по выходному току и напряжению.
Такое построение силовой части обеспечивает высокий КПД в широком диапазоне питающих напряжений, практически идеальные выходные характеристики генератора тока и генератора напряжения, надёжную гальваническую развязку, а также высокие удельные массогабаритные и мощностные характеристики.

Для индикации протекающего зарядного тока используется цифровой ЖК индикатор. Для защиты силовой части от перегрева применены микровентилятор и схема ограничения выходного тока. Эта схема автоматически уменьшает выходной ток при повышении температуры внутри корпуса выше нормы. При этом ручная
регулировка силы тока не позволяет выставить ток, больший, чем задаёт схема ограничения. При восстановлении нормального температурного режима диапазон ручной регулировки восстанавливается.

ЗУ имеет защиту от переполюсовки, она реализована во внутренней электронной схеме.

..

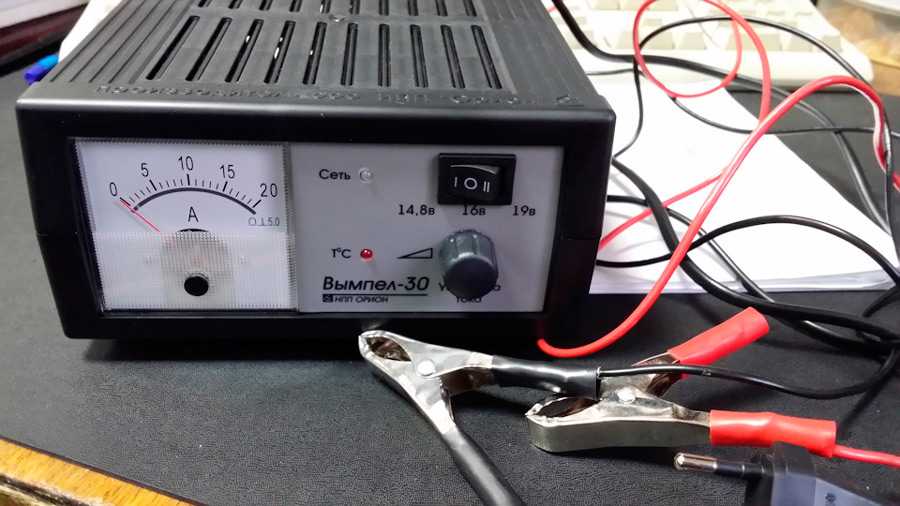

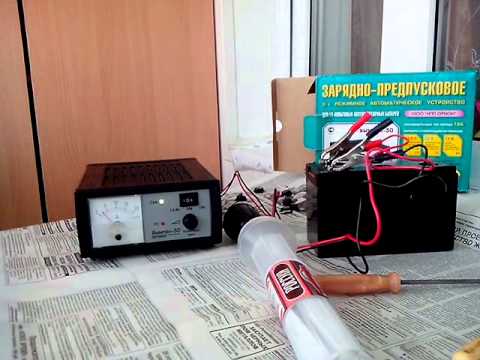

Как выполняется зарядка АКБ с помощью ЗУ Вымпел 30

На представленном примере вы сможете узнать, как зарядным устройством серии Вымпел можно самостоятельно зарядить севший аккумулятор своего автомобиля.

Представленная модель имеет компактные размеры, функциональную панель управления. Отличный выбор для новичка

И неважно, каким аккумулятором оснащается ваша машина, будь то необслуживаемый кальциевый или классический свинцово-кислотный с открытым доступом к банкам

По панели управления можно узнать такие моменты:

• амперметр, встроенный в корпус, имеет стрелочную шкалу, диапазон которой от 0 до 20 А;
• имеется переключатель выходного напряжения;
• светодиод активации меняется в зависимости от напряжения: если 14,8 В, светодиод будет зелёным, при 16 В – жёлтым, а на 19 В – красным;
• индикатор, указывающий на перегрев, на практике срабатывает крайне редко;
• регулятор для выбора силы тока заряда.

Только правильный процесс зарядки обеспечит полноценное восстановление АКБ. В противном случае вы рискуете не только не восстановить батарею, но и спровоцировать целый ряд проблем.

В основном они случаются с теми, кто не придерживается техники безопасности и не соблюдает предусмотренную производителем инструкцию.

Используя ЗУ Вымпел, можно воспользоваться режимом автоматической или ручной зарядки. Также рассматриваемая модель Вымпел 30 имеет предпусковой режим и может использоваться в качестве источника тока

Важно заметить, что не все модели ЗУ производства Орион оснащены подобным функционалом. Потому выбрать зарядник нужно тщательно, изучая все его характеристики и возможности

Этап подготовки к зарядке

Прежде чем вы начнёте подавать напряжение для зарядки своего аккумулятора, необходимо выполнить несколько обязательных действий:

• проверьте целостность кабеля;
• не используйте ЗУ на открытом воздухе;
• для зарядки лучше выбрать помещение, но с хорошей вентиляцией;
• подключите ЗУ к розетке, не подключая при этом сам аккумулятор;
• убедитесь, что зарядник работает, что можно определить по соответствующему индикатору на панели;
• выключите ЗУ;
• соедините ЗУ и АКБ;
• сначала подключается плюсовая клемма, а только потом минус;
• убедитесь, что сила тока выставлена на 0;
• теперь можно подключать ЗУ к розетке.

Именно такая последовательность является правильной.

Автоматический режим

На практике подзарядить АКБ, когда у зарядного устройства имеется автоматический режим работы, достаточно просто.

Практически полностью автоматическая зарядка предусматривает выполнение нескольких действий. А именно:

1. Подключите ЗУ и АКБ, согласно приведённой выше инструкции.
2. Теперь нужно воспользоваться переключателем диапазонов и установить его в положение 14,8 В.
3. Если у вас АКБ кальциевого типа, тогда для них требуется режим 16 В.
4. Силу тока устанавливают по рекомендациям производителя аккумулятора. В большинстве случаев это 10% от номинальной ёмкости.
5. По мере зарядки сила тока будет постепенно снижаться, после чего достигнет нулевого значения.
6. Произойдёт автоматическое отключение.

При использовании автоматического режима зарядник и АКБ проходят 4 этапа работы:

• подключение и выбор тока заряда;
• сам процесс зарядки;
• завершающая стадия;
• буферный режим.

Ручной режим самый простой и удобный в реализации.

Ручной режим

В некоторых случаях актуальным становится вопрос о том, как зарядить АКБ в ручном режиме, используя ЗУ Вымпел.

При ручном режиме ориентируйтесь на следующие рекомендации:

1. Выбирайте зарядный ток, исходя из рекомендаций изготовителя аккумулятора. Как и в предыдущем случае, это 10% от номинального значения. То есть при ёмкости 60 Ач, нужно выставлять ток заряда 6 А.
2. Зарядку выполняют при постоянном токе либо по постоянному напряжению.
3. Если это постоянный ток, тогда регулировка выполняется за счёт управления выпрямителями. Такой вариант не очень удобный, поскольку контролировать параметры зарядного тока придётся через каждые 1–2 часа.
4. Оптимальным считается вариант комбинированного типа, на основе которого работают практически все ЗУ Вымпел.

В процессе ручной зарядки внимательно следите за тем, чтобы после старта работы ток резко не уменьшился. Если это произошло, то подобное явление указывает на сульфатацию пластин. Чтобы обеспечить обратный эффект, параметры зарядного тока нужно вручную уменьшить.

Как проводится процедура зарядки

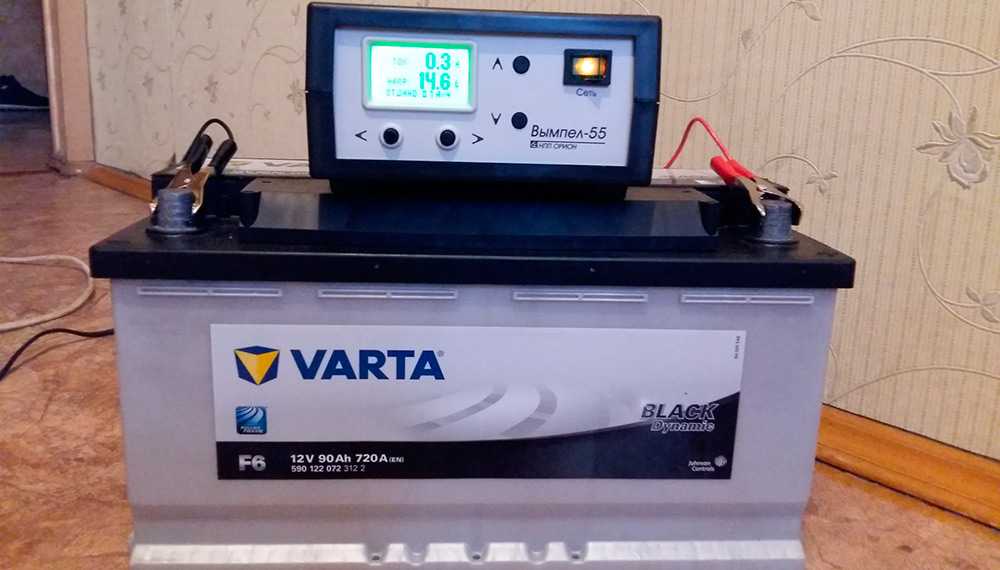

Нужно сразу сказать, что восстановление севшего аккумулятора под капотом автомобиля проводится примерно по одной и той же схеме при использовании зарядного устройства Вымпел 55, 30 или 57.

В линейке Вымпел представлены автоматические зарядные устройства. Но при этом доступен режим перехода на ручное управление. Это позволяет самостоятельно контролировать процесс зарядки и реанимации АКБ.

Основные отличия заключаются в рабочих характеристиках, функционале, а иногда в назначении.

К примеру, автомобилисту требуется заряжать кальциевый аккумулятор. Здесь производитель ЗУ советует использовать Вымпел 55 и 30.

Есть отдельные модели только с автоматическим режимом зарядки. Хотя большинство имеют и ручную регулировку.

Увы, рассказать подробно о том, как пользоваться каждым зарядным устройством серии Вымпел сложно. Требуется много времени. Но поскольку принцип везде примерно одинаковый, можно рассказать, как зарядить проблемный аккумулятор автомобиля, взяв за основу конкретный пример. Им будет ЗУ Вымпел 30. Универсальная модель. С его помощью проводится успешное и быстрое восстановление после разряда, а также профилактическая зарядка АКБ.
