Кулон 715d

Зарядное устройство Кулон 405

Устройство для обеспечения качественного обслуживания АКБ «Кулон 405» пользуется особой популярностью среди автомобилистов. Такая востребованность объясняется оптимальными техническими характеристиками и безупречной работой прибора.

Обзор модели

Зарядное устройство представляет собой черную коробочку, оснащенную цифровой индикаторной панелью. На ней отображаются показатели следующие:

режим работы;
мощность напряжения;
аварийный сигнал;
состояние прибора.

Также на экране присутствуют две синие клавиши (установка/режим), позволяющие самостоятельно корректировать настройки. Прибор способен функционировать в двух режимах: зарядное устройство и блок питания. Индикатор ЗУ отображает этапы зарядки.

Интерфейс

Обратите внимание, что интеллектуальное устройство имеет встроенную защиту от коротких замыканий и перегрева. В случае не правильной эксплуатации прибора выходят из строя предохранители

Технические характеристики блока «Кулон 405»

Напряжение	220 В
Номинальное напряжение батарей	6 В, 12 В
Максимальный ток заряда	5 А
Максимальное напряжение	16 В
Частота входного напряжения	60 Гц
Промежуток выставления наибольшего тока в режиме ЗУ	0.1–5 А
Промежуток выставления наибольшего тока в режиме БП	0.1–5 А
Промежуток выставления наибольшего напряжения в режиме ЗУ	6-16 В
Ток заряда АКБ при отсутствии электроэнергии	до 10 мА
Ток короткого замыкания	0.5 А
Размеры	160х84х60 мм
Вес	500 гр
Производитель	ООО «БАЛСАТ»

Особенности модели и для каких АКБ подходит

Прибор «Кулон 405» предназначен для заряда 6 и 12 вольтовых АКБ типа AGM, WET и GEL. Достойно справляется с поставленной задачей. Способен восстановить даже глубоко разряженную батарею.

Специалисты рекомендуют использовать устройство для АКБ, ёмкость которых колеблется в пределах 1-120 Ач. Стоит отметить, что прибор допустимо использовать в качестве источника бесперебойного питания для сигнализации.

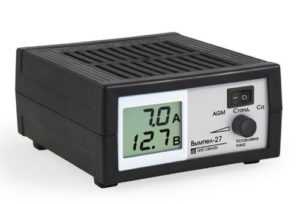

Зарядное устройство Орион Вымпел 50

«Кулон 405» — это своего рода микроконтроллер, оптимизирующий процесс зарядки аккумулятора. После заряда батареи устройство способно сохранять ее заряд на протяжении длительного времени.

Интеллектуальное устройство оснащено дополнительными функциями:

Устройство самостоятельно производит подсчет количества переданных ампер-часов в процессе заряда АКБ. Отобразить данное значение на экране возможно при помощи кнопки «вверх».
Вольтметр позволяет измерить напряжение аккумулятора. Для этого не требуется подключать «Кулон 405» к сети. Достаточно присоединить клеммы к АКБ. Показатели отобразятся в течение 10 секунд на экране прибора

Обратите внимание, что при напряжении аккумулятора меньше 5В, индикация не проявляется.

Изделие фирмы «БАЛСАТ» рассчитано на использование в условиях умеренного климата. Предпочтительная температура окружающей среды составляет от -25С° до +42С°, при этом влажность воздуха не должно превышать 98% (при +25% С°).

Как заряжать аккумулятор с помощью «Кулон 405»

Эксплуатация данной модели не вызывает сложностей. Чтобы начать использование зарядного устройства, следуйте простой инструкции:

подключите прибор к сети переменного тока;
установите режим, нажав клавишу с аналогичным названием;
выберите параметры заряда, соответствующие типу АКБ;
подключите контактные зажимы (красный провод присоединяется к аккумуляторной батареи, черный – к клемме АКБ).

При правильной работе изделия в режиме «Блок питания» светодиодная лампочка горят зеленым цветом. Красный зажигается при усилении нагрузки, приводящей к потере выходного напряжения.

После окончания работы необходимо отключить прибор от аккумулятора, после чего прервать взаимодействие с сетью переменного тока.

Описание работы приборов с индексом «d».

7.1. Установите регуляторы тока и напряжения в крайнее левое положение.

7.2. Не подключая выходных проводов к прибору, подключите зарядное устройство к питающей сети.

7.3 Ручкой регулировки напряжения установите необходимое напряжение ограничения – напряжение окончания заряда аккумуляторной батареи. При последующих действиях будьте внимательны и не сбейте производственную настройку.

7.4. Отключите зарядное устройство от сети.

7.5. Надежно приверните, с учетом цвета, провода, входящие в комплект зарядного устройства к выходным клеммам.

7.6. Подключите, строго соблюдая полярность, зажимы-крокодилы к клеммам аккумулятора. Положительная клемма аккумулятора подключается красным проводом, отрицательная клемма аккумулятора – черным проводом к черной клемме зарядного устройства.

7.7. Подключите зарядное устройство к электросети.

7.8. Вращая вправо регулятора тока, установите максимальный зарядный ток в соответствии с инструкцией на конкретный аккумулятор. При отсутствии инструкции, рекомендуем устанавливать максимальный зарядный ток примерно 0,1 от паспортной емкости аккумулятора (для аккумулятора емкостью 55 А*час установите ток 5,5 А).

7.9. На частично разряженных аккумуляторных батареях и при некоторых неисправностях батарей (сильная сульфатация пластин, внутренний обрыв между банками аккумулятора), когда аккумуляторная батарея не принимает заряд, возможна ситуация, когда Вы не сможете установить рекомендуемый зарядный ток. В этом случае рекомендуем установить зарядный ток 0,03 А от паспортной емкости батареи – такой режим заряда способствует рассасыванию сульфата, но удлиняет время заряда.

7.10. В случае невозможности установить желаемый зарядный ток, проверьте напряжение на аккумуляторной батарее при подключенном зарядном устройстве и установленном регуляторе тока на зарядном устройстве в правое положение. Если напряжение соответствует установленному Вами напряжению ограничения, а зарядный ток мал – аккумуляторная батарея либо полностью заряжена, либо неисправна.

7.11. В процессе заряда напряжение на аккумуляторной батарее возрастает и достигает напряжения ограничения. После этого зарядное устройство начинает уменьшать ток заряда. Типичная вольт-амперная характеристика приведена в таблице 2.

7.12. Процесс заряда аккумуляторной батареи можно закончить через 3 часа после падения зарядного тока до значения 0,01 от емкости аккумулятора (для батареи 55 А*час – это ток 0,55 А).

7.13. Проведя заряд, отключите от сети электропитания прибор, а только затем соединительные провода от батареи. Во избежание замыкания аккумулятора и уменьшения искрообразования отключайте сначала черный провод от клеммы аккумулятора, затем отключите черный провод от клеммы зарядного устройства, и только затем красный зажим от положительной клеммы аккумулятора и затем провод от красной клеммы прибора.

7.14. Если не предполагается разбирать рабочее место заряда аккумуляторных батарей, заблаговременно предпринимайте меры по предотвращению случайного закорачивания соединителей при последующем использовании.

7.15. При использовании зарядных устройств с индексом «d» совместно с аккумуляторной батареей в качестве блока бесперебойного питания необходимо устанавливать напряжение ограничения ниже, чем при разовом заряде батареи. Для выбора правильного значения смотрите инструкцию на аккумуляторную батарею.

Кулон-912: отечественное зарядное устройство нового поколения

Рано или поздно у многих может возникнуть потребность в зарядке аккумуляторной батареи.

Кто-то по невнимательности оставляет на ночь включенными в автомобиле фары и музыку, другие же хотят провести сложные по алгоритму циклы заряда и разряда аккумулятора для восстановления его емкости.

Зарядное устройство Кулон-912 от российского производителя «Балсат» призвано решить эти и многие другие проблемы — именно оно на днях оказалось в нашей редакции.

ЗУ Кулон-912 заряжает и восстанавливает большинство типов аккумуляторных батарей — от щелочных и гелевых до WET и AGM с номинальным напряжением от 3 до 12 Вольт.

Кроме того, данный прибор можно использовать в качестве регулируемого блока питания с напряжением от 1 В до 16 В: например, для низковольтного электрооборудования.

Но главная его особенность — встроенный модуль Wi-Fi, с помощью которого осуществляется управление устройством через стандартный браузер, а также подключение прибора к домашней сети.

Основные возможности прибора и некоторая полезная информация размещены прямо на коробке Кулон-912.

В упаковке, помимо самого устройства, мы нашли подробное руководство по эксплуатации, которое поможет вам быстро разобраться с принципом работы прибора, условиями использования и требованиями по технике безопасности

С таким серьезным оборудованием соблюдать их очень важно

Помимо этого, в комплект поставки входит провод для подключения АКБ с двумя крокодилами.

На лицевой панели расположен ЖК-индикатор, светодиодный индикатор, свидетельствующий о наличии Wi-Fi-подключения, а также кнопки «Режим» (Р), «Выбор» (В), «Старт/стоп» (С) и элементы управления «Вверх» и «Вниз».

У прибора Кулон-912 три основных режима работы — «Заряд АКБ» с возможностью выбора простого режима или сохраненных профилей, «Блок питания» и «Сервис АКБ». В соответствии с паспортом АКБ необходимо задать номинальное напряжение аккумулятора и емкость, затем прибор отобразит оптимальные значения напряжения и тока заряда (по умолчанию — 10% от емкости).

В режиме «Блок питания» значения параметров отображаются автоматически, чтобы изменить и выбрать параметр, достаточно воспользоваться кнопками управления и «В».

При помощи «Сервиса АКБ» можно провести циклы заряда и разряда аккумулятора для восстановления емкости АКБ и многое другое. Очень полезный режим для обслуживания и оценки состояния аккумулятора.

Отдельного внимания заслуживает управление прибором с помощью браузера на компьютере, планшете или смартфоне — например, на iPhone. Сначала находим точку доступа Кулон-912, после этого вводим в адресной строке IP-адрес http://192.168.1.5. Откроется главная страница управления устройством с режимами и настройками.

В браузере доступны расширенные возможности работы прибора с выбором до 20 параметров, которые удобно настраиваются при помощи тумблеров. Например, можно выбрать профиль для заряда АКБ, настроить параметры (максимальное напряжение, ток и алгоритм) и все сохранить. Опции доступны для всех режимов работы прибора.

Клеммы закрепляются на передней панели устройства, при этом оно оснащено электронной защитой от переполюсовки и короткого замыкания

Необходимая изоляция также присутствует, однако при работе с прибором все равно нужно соблюдать осторожность и следовать технике безопасности

Сколько стоит столь полезное многофункциональное зарядное устройство? На сайте производителя оно доступно за 5 300 рублей и, судя по отзывам, отлично справляется со своими задачами. Учитывая, что с помощью Кулон-912 можно заряжать автомобильные, мотоциклетные и прочие аккумуляторы, устройство окажется очень полезным для повседневного использования.

Общие сведения

На индикаторе отобразится измеренное значение тока.

Вращением ручки «Напряжение» устанавливается напряжение ограничения выходное напряжение при использовании в качестве блока питания от 6,0 до 15,5 Вольт, при этом устанавливаемое значение напряжения отображается в мигающем режиме на ЖКИ индикаторе.

Если нет, мы можем выслать Вам ремкомплект для замены экрана. Вскрыл устройство, но ничего горелого не обнаружил. Пока остановлюсь на этом, но придёт время я ему ЗУ мозг выверну.

Потом зарядил АКБ. Кулон D. Нравится Показать список оценивших Добрый день.

См. также: Нормы и правила прокладки кабеля в земле

Электросхемы

Нравится Показать список оценивших Добрый день. Ремонтные работы выявили — неисправен резистор R9 20 Ом , вместо положенных 20 Ом его сопротивление составляло Ом. Краска на пусковом резисторе потемнела и номинал резист ора нечитаем. Потом зарядил АКБ.

Вскрыл устройство, но ничего горелого не обнаружил. Когда идет разряд основной кулер работает всегда, а когда идет заряд и радиатор хорошо греется основной кулер включается только изредка. Индикация дополнительных параметров и сигналов предупреждения 7. Не смотря на некоторую нестандартность инженерного мышления при разработке зарядного устройства, схема очень стабильна и практична. Жмякаем «нравится», не стесняемся!

Вы оказались правы. Реально стало удобнее пользоваться ЗУ, жаль, что её не поставили с завода. Нагрузка — лампа накаливания ближнего света 55w, сначала подал маленькое напряжение, вентилятор еле слышно, потом больше и больше.

Обратите внимание на разницу в токе потребления, во сколько раз она выше. Типы корпусов smd резисторов: Мануалов в интернете по доработке новой версии плат практически нет, поэтому опишу процесс тут: 1 Снимаем резистор R21 и убираем лишний припой с контактных площадок 2 Паяем новый резистор

Через 5 минут крышка ЗУ была тёплая. Лучшее Зу для АКБ. Кулон 715д

https://zipstore.ru/blog/zaryadnoe-ustroistvo-kulon-715d/
https://tokzamer.ru/bez-rubriki/kulon-715d-shema-principialnaya

Технические данные.

Таблица 1.

Параметр	Кулон-707	Кулон-715
Номинальное напряжение питания	220 В частотой 50 Гц
Мощность, потребляемая от сети при номинальной нагрузке	130 ± 10 Вт	260 ± 15 Вт
Номинальная нагрузка	1,7 Ом	0,9 Ом
Мощность, потребляемая от сети без нагрузки, не более	5 Вт
Номинальная емкость аккумулятора	75 А*час	150 А*час
Минимальная емкость аккумулятора	7,5 А*час	15 А*час
Мощность, потребляемая от сети при зарядке, не более	150 Вт	300 Вт
Эффективное значение тока, потребляемого из сети при зарядке	не более 1 А	не более 2 А
Максимальный ток разряда аккумулятора, при отсутствии питания	40 мА для модификации «А» 50 мА для модификации «d»
Номинальное значение выходного напряжения холостого хода	15,0 ± 0,2 В
Регулирование значения выходного напряжения холостого хода модификаций «d»	6,4 ± 0,6 В….. 15,0 ± 0,2 В
Максимальное значение выходного тока	7,0 ± 1,5 А	15,0 ± 2,0 А
Минимальное значение устанавливаемого зарядного тока	0,7 А	1,0 А
Дискретность показаний напряжения и тока модификаций «d»	0,1 А и 0,1 В
Габаритные размеры корпуса	153 х 85 х 215

ЗУ линеек 707-707а,707d,715a-715d

Изделия ЗУ «707d — 715d» относится к системам, которые заряжают:

Автомобильные аккумуляторы.
Батареи мотоциклов.
Скутера.
Морские суда.

Литера «А» встречающаяся в обозначении многих зарядных устройств (например, 707А — 715А), обозначает возможность настройки заряда, имеющего определенное значение силы тока. Приборы оборудованы аналоговым индикатором степени заряда. «707А» и другие аналогичные модели способны заменить блок питания. Эти изделия создают на выходе определенное напряжение: 1,5 – 13,5 вольт.

ЗУ «707d — 715d», оборудованы жидкокристаллическим монитором. Он показывает величину напряжения, силу зарядного тока. Специальную информацию показывает бегущая строка. Производители в инструкции аппарата указывают, что изделие можно использовать как дополнительный источник питания, имеющий возможность точной настройки.

Кулон 912 Wi Fi

Используется для зарядки гаджетов, планшетов и смартфонов, флагманом считается зарядное устройство «912 Wi-Fi». Прибор способен удаленно управлять различными электронными системами (например, смартфоном). Такого функционала нет ни у одного изделия. С помощью такого ЗУ можно проводить диагностику батареи, а также ее последующее восстановление. Аппарат «912» способен поддерживать режим настраиваемого источника питания.

Изделие предназначено для профессионалов. Прибор дает возможность восстанавливать работу любых батарей. Во время заряда пользователь имеет возможность изменять значения 12 параметров.

Если ЗУ «912d» используется как постоянный источник питания, имеется возможность регулировать напряжение (116 вольт). Прибор способен восстановить работу даже полностью разряженного аккумулятора.

Особенностью этого аппарата считается интегрированный модуль, обеспечивающий Wi-Fi. Таким зарядником можно управлять через домашнюю сеть. Достаточно найти его в смартфоне, и включить браузер. В поисковой строке необходимо написать https://192.168.1.5. Откроется страница управления прибором «912 Wi-Fi».

Уникальная электронная схема защищает устройство от возможного короткого замыкания выходных клемм, спасает от неожиданной переполюсовки.

Описание работы с прибором

6.1. Не подключая нагрузки (АКБ), подключите зарядное
устройство к питающей сети.

6.2. Вращением ручки «Напряжение» устанавливается
напряжение ограничения (выходное напряжение при
использовании в качестве блока питания) от 6,0 до 15,5 Вольт,
при этом устанавливаемое значение напряжения
отображается в мигающем режиме на ЖКИ индикаторе.
Напряжение на выходных клеммах прибора будет установлено
после прекращения мигания (через 3-4 секунды после
прекращения вращения ручки «Напряжение»). На индикаторе
отобразиться измеренное напряжение на выходных клеммах
ЗУ.

6.3. Вращая регулятор тока установите максимальный
зарядный ток в соответствии с инструкцией на конкретный
аккумулятор. При вращении регулятора устанавливаемое
значение мигает на индикаторе. Заданный ток будет
установлен после прекращения мигания (через 3-4 секунды
после прекращения вращения ручки «Ток»). На индикаторе
отобразится измеренное значение тока. При отсутствии
инструкции на АКБ, рекомендуется устанавливать
максимальный зарядный ток примерно 0,1 от паспортной
емкости аккумулятора (для аккумулятора емкостью 55 А*час
установите ток 5,5 А).

6.4. Подключите, строго соблюдая полярность, зажимы-
крокодилы к клеммам аккумулятора. Красный провод
подключается к положительной («плюсовой») клемме
аккумулятора, черный провод — к отрицательной
(«минусовой») клемме.

6.5 В процессе работы зарядного устройства на индикатор
выводится значение измеренного напряжения на выходных клеммах прибора и величина измеренного тока. При
больших токах заряда напряжение измеренное на АКБ будет
незначительно меньше установленного, за счет падения на
проводах. С уменьшением тока эта разница уменьшается до
незначительной величины, не влияющей на процесс заряда
АКБ.

6.6. В процессе заряда напряжение на аккумуляторной
батарее возрастает. По мере приближения напряжения АКБ к
установленному напряжению ограничения происходит
уменьшение тока заряда. При достижении напряжения АКБ
установленного напряжения ограничения, ток снижается
вплоть до значения тока саморазряда (менее 0,1А). Типичная
вольт-амперная характеристика при заряде автомобильного
аккумулятора емкостью 55 А*ч прибором Кулон-7ххd
показана рис.1.

6.7. При использовании зарядного устройства совместно с
аккумуляторной батареей в качестве блока бесперебойного
питания, необходимо устанавливать напряжение ограничения
ниже, чем при разовом заряде батареи. Для выбора
правильного значения смотрите инструкцию на аккумуляторную батарею.

6.8. В случае короткого замыкания (выходное напряжение
при установленном токе становиться меньше 2,5 вольт)
выходной ток ЗУ через 2 секунды уменьшиться до безопасного
значения, вне зависимости от установленного значения. После
устранения причины короткого замыкания, установленное
значение тока восстанавливается.

6.9. Зарядные устройства моделей Кулон-707d, Кулон-715d можно использовать в качестве регулируемого блока
питания с выходным напряжением от 6,0В до 15,5В. Для
установки напряжения необходимо отключить нагрузку от
выходных клемм и регулятором “Напряжение” выставить
необходимое значение напряжения, а регулятором «Ток»
установить значение тока ограничения. В случае, если нагрузка
имеет переменный характер, ток ограничения желательно
устанавливать больше, чтобы при максимальном отборе
мощности, напряжение на нагрузке не уменьшалось.

Интересное от ESpec

Если прибор эксплуатировать как блок питания, подается напряжение, не превышающее 13 вольт. Прошу Вас написать на balsatsnab yandex.

В качестве элементов запуска используется резистор R1 75кОм, 2 Вт — классическая схема, на китайский манер.

Тут довольно избыточное решение, экономия на резисторе R1, здесь с лихвой перебивается необычной щедростью.

Здесь же явные признаки производства, а значит наличие документации. Очень удивила сборка этого устройства, а именно: — корпус собран на саморезах мм — отсутствует термоинтерфейс между радиаторами и тепловыделяющими элементами установленными на заклепки в «горячей части» ЗУ — отсутствует сетевой выключатель — вместо предохранителя — впаянная в плату проволока — убогий вентилятор визжит, а толку ноль — провода и крокодилы, идущие в комплекте явно не рассчитаны на длительный ток Сделал: — Заклёпки на радиаторах высверлил, полупроводники установил на термопасту и прикрутил к радиаторам болтиками — Установил сетевой выключатель — К штатным радиаторам, через термопасту, дополнительно были добавлены радиаторы от старых видеокарт — Вместо проволоки на плате установил полноценный предохранитель — Заменил штатный вентилятор на более мощный и тихий — Заменил штатные провода на медные гибкие провода сечением 4 кв. Такое решение дает стабильный пуск, но при довольно сильном тепловыделении.

В зависимости от выбранных параметров автоматически обеспечивается оптимальный по скорости и безопасный для аккумулятора режим заряда и последующего его поддержания при подключенном ЗУ, без ограничения по времени. Ток заряда автоматически поддерживается равным 6,3 А до того момента, когда напряжение на АБ станет равным 14,4 В. После нескольких дней мучений и многих часов «зависаний» в интернете, в поисках схемы и чтений форумов, работоспособность зарядного устройства была восстановлена. Во время заряда пользователь имеет возможность изменять значения 12 параметров.

И сколько примерно будет стоить ремонт? Приборы оборудованы аналоговым индикатором степени заряда. Тут довольно избыточное решение, экономия на резисторе R1, здесь с лихвой перебивается необычной щедростью. Сделали эти ЗУ самыми востребованными.

Навигация по записи

Если транспортной компанией энергия, то куда отправлять? Степень заряженности АБ определяют по плотности электролита. В сети нашлась схема на зарядное устройство, но, несмотря на хорошее качество, содержание оставляло желать лучшего. Имеет режим поддержания заряда для предотвращения перезаряда АКБ при использовании в качестве блока бесперебойного питания для домашних сигнализаций. Что можно увидеть на зарядном устройстве, оказавшемся в ремонте.

Если необходимо зарядить АБ до полной емкости, например, при установке ее на длительное хранение, необходимо продолжить заряд. Имеет режим заряда и восстановления полностью разряженных батарей. Благодаря этому, устройство можно подключить к домашней сети и управлять им через обычный браузер. То есть, полностью охватываются модели стартерных аккумуляторных батарей, используемых на автомобилях, водном транспорте, мотоциклетной технике. sxematube — простая схема зарядника аккумуляторов, схема простого зарядного устройства аккумуляторов

Условия эксплуатации.

3.1. В процессе заряда аккумулятор и зарядное устройство следует располагать на негорючей поверхности, на достаточном расстоянии от источников открытого огня и направленного тепла. Аккумулятор допускается ставить на одном уровне или выше и в стороне от зарядного устройства. Должны быть обеспечены условия для нормальной термоциркуляции и вентиляции воздуха в месте работы.

3.2. Начало заряда аккумуляторной батареи (первые 15 минут) должны проходить под постоянным контролем. При использовании прибора в качестве блока питания, должен осуществляться периодический контроль.

3.3. Защита прибора от неправильного подключения аккумуляторной батареи обеспечивается автомобильным предохранителем, указанного на лицевой панели номинала. Не допускается установка предохранителя большего номинала.

3.4. В отсеке для проводов нельзя хранить иные предметы.

3.5. Для повышения ресурса вентилятора (в модификациях с выходным током 15 А) реализовано его пропорциональное регулирование в зависимости от выходного тока. Шум вентилятора и не значительные шумы импульсного преобразователя не являются дефектом прибора.

3.6. Для подзарядки недемонтированной автомобильной стартерной батареи, при неработающем двигателе (только в случае имеющегося разрешения изготовителя автомобиля) и с учетом дополнительно установленного электрооборудования, следует строго соблюдать обязательные меры по электропитанию зарядного устройства и размещению в чистом, сухом, проветриваемом месте, а также, руководствоваться ниже изложенными ограничениями:

— Не оставляйте рабочее место без присмотра;

— Полюс батареи, не соединенный с шасси, должен быть подключен первым, затем подключите второй провод к шасси автомобиля. Затем зарядное устройство может быть подключено к питающей сети;

— После заряда аккумуляторной батареи отсоедините зарядное устройство от источника питания. Затем отключите зарядное устройство от шасси, а затем другой провод от батареи;

— Не проводите пробный пуск двигателя при подключенном зарядном устройстве.

3.7. Безопасный ресурс работы прибора – не менее 7 лет. Периодически (не менее 1 раза в 3 года) необходимо проводить сервисное обслуживание и чистку прибора квалифицированным специалистом. В послегарантийный период данные проверки производятся на платной основе.

Обзор устройства

Прибор Кулон 707d (на 7 Ампер) оснащен современным жидкокристаллическим дисплеем, на котором отображаются ключевые данные по работе, в частности:

ток, напряжение;
установленный предельный ток – задается с помощью специальной ручки на панели управления;
выходное напряжение.

Чтобы в ручном режиме установить ток, достаточно крутить одноименный рычаг. Аналогично складывается ситуация с напряжением.

Технические характеристики устройства Кулон 707d

Технические характеристики устройства представлены в таблице:

Характеристики	Значени
Напряжение	220В +/- 10%
Номинальное напряжение батарей	6 В, 12 В
Потребляемая мощность от сети без нагрузки	до 5 В
Потребляемая мощность от сети во время заряда	120В
Минимальная емкость аккумулятора	2 А/ч
Максимальная емкость аккумулятора	200 А/ч
Параметры выходного напряжения	6,0 ± 0,1 В — 15,5±0,1 В
Параметры выходного тока	1,0 — 7,0 А
Диапазон измерения напряжения	0,1 — 15,5 В
Диапазон измерения тока	0,1 — 7,0 А
Номинал предохранителя	20 А
Размеры	153х85х215
Вес	710 гр
Производитель	ООО «БАЛСАТ»

Вес устройства составляет 710 грамм. Благодаря компактным габаритам, он заслуженно относится к категории переносных.

Обзор устройства

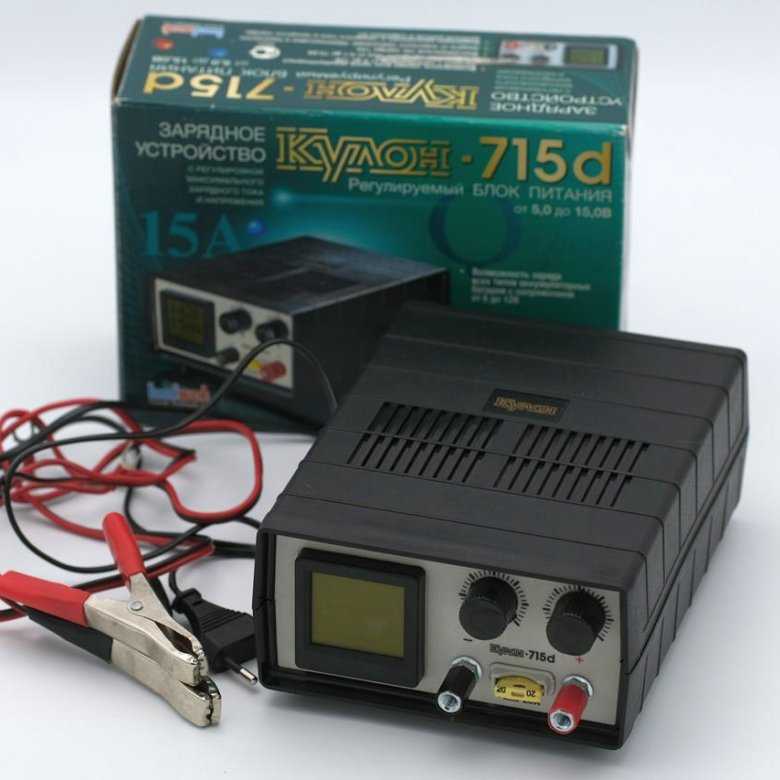

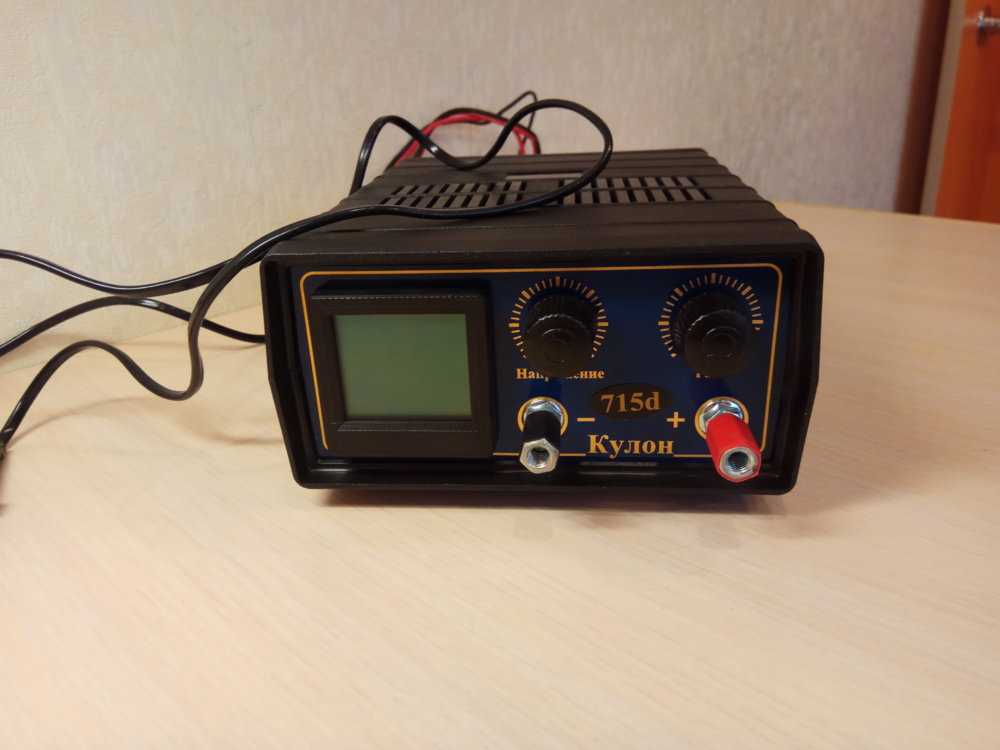

Зарядное устройство Кулон 715d имеет корпус, изготовленный из прочного и лёгкого пластика. В передней панели есть все необходимые для изменения параметров переключатели, а также относительно большой монохромный дисплей, на котором отображаются показатели тока, выдаваемого прибором.

Для вентиляции устройства в верхней и нижней части предусмотрены продольные отверстия, через которые эффективно удаляется тепло от нагревающихся в процессе работы деталей. Для увеличения эффективности охлаждения внутри корпуса устанавливается небольшой кулер, который начинает работать при работе прибора в наиболее мощном режиме.

С обратной стороны прибора имеется ниша для размещения сетевого шнура питания. Благодаря такой особенности конструкции хранить и транспортировать ЗУ становится намного удобнее. Для того чтобы кабель не выпал во время перемещения прибора отверстие можно закрыть с помощью съёмной пластмассовой крышки с защёлкой.

Подключение проводов, идущих к АКБ, осуществляется на передней панели устройства. Для надёжного и быстрого подключения проводников используется резьбовое соединение, а клеммы изготавливаются U-образной формы, что позволяет соединить или отключить кабели при минимальных временных затратах.

Регулировка напряжения и силы тока осуществляется механическими регуляторами расположенными также на лицевой панели устройства. Изменять напряжение можно в диапазоне от 6 до 15 Вольт, сила тока изменяется в пределах от 1 до 15 Ампер.

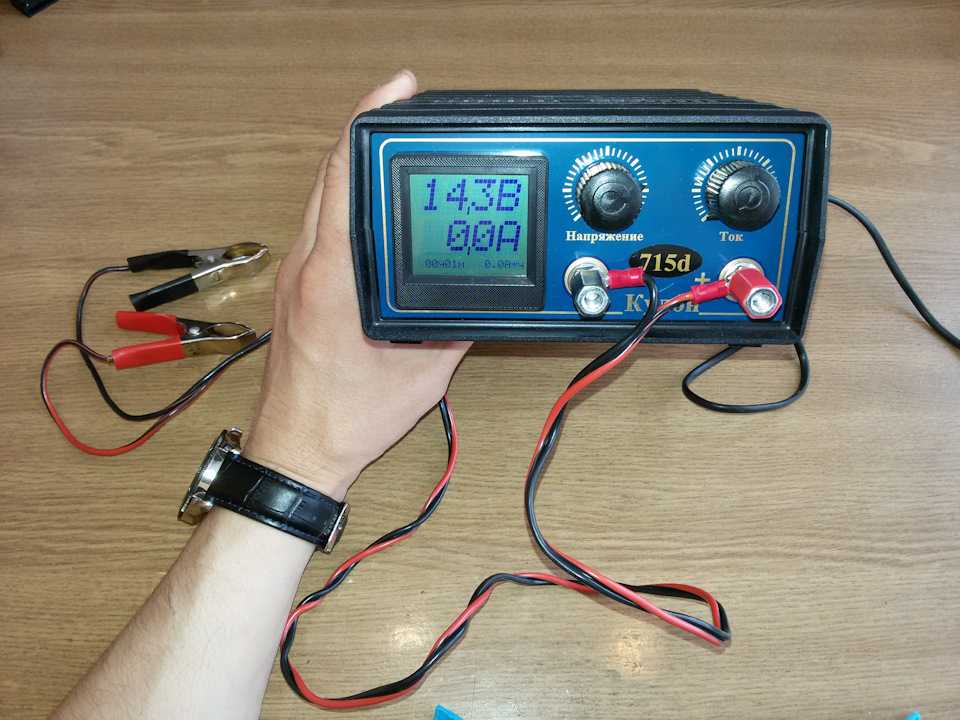

Для контроля зарядного напряжения и силы зарядного тока, в левой части передней панели прибора имеется цифровой дисплей. Благодаря возможности точно определить параметры ЗУ устройство можно использовать его для восстановления батарей, сильно отличающихся друг от друга по показателям ёмкости.

Индикация дополнительных параметров и сигналов предупреждения

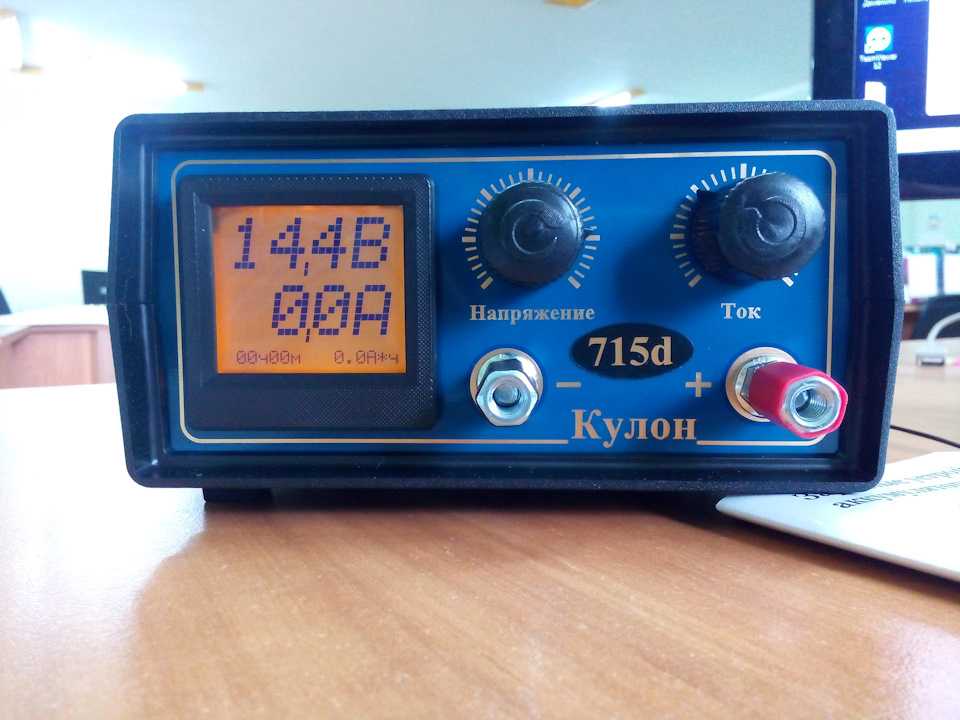

7.1. При работе прибора в нижней строке ЖКИ выводится
дополнительная справочная информация в виде:

* 00ч00м 0.0 А*ч

— время заряда АКБ (от 00ч00м до 99ч59м). Время считается
только когда значение тока больше 0.0А, что подтверждается
миганием символа * перед значением часов.

— отданный заряд в АКБ. Значение от 0,0 А*ч до 999,9 А*ч.
Данный параметр позволяет определить способность АКБ
«принимать заряд».

7.2. В случае возникновения нарушений в нормальной работе
прибора, на индикатор выводятся следующие предупреждения:

— обнаружено короткое замыкание — напряжение на выходных
клеммах меньше 2,5В. Подсветка индикатора гаснет.

— возможный выход предохранителя из строя.

— отсутствует сетевое напряжение при подключенной
АКБ. В этом режиме дополнительно мигает подсветка ЖКИ
индикатора. На индикаторе отображается напряжение на АКБ.
Этот режим позволяет проверить напряжение на АКБ не
подключая прибор к сети.

— ошибка установки напряжения ограничения. Напряжение
на выходных клеммах прибора при подключенной АКБ больше
чем установленное значение напряжения ограничения
(например установлено напряжение ограничения 7,4В,
подключена АКБ с напряжением 12,5В).

…

Вымпел 27

Зарядные устройства Вымпел 27

Среди младших моделей зарядное устройство Вымпел 27 выгодно отличается своей начинкой. Это уже полноценное универсальное устройство, способное работать в одном из трех режимов, заряжая большинство свинцово-кислотных аккумуляторов. В отличие от аскетичного Вымпел 15 или аналогового Вымпел 20, данная модель оборудована цифровым дисплеем, отображающим всю необходимую информацию.

В реальном времени можно узнать – вольтаж, силу тока, длительность заряда, процент заряда, отданный ампераж, предупреждение о переполюсовке и перегреве.

Вымпел 27

Характеристики:

Потребляемая мощность – 150 Вт.
Емкость батареи 3 – 90 А*ч.
Зарядное напряжение – 14.1 В / 14.8 В/ 16 В.
Сила тока зарядки – 0.4 — 7 А (ручная регулировка).

Возможности:

Три режима работы зарядного устройства 1 – автоматический для кислотных, гелевых, AGM батарей; 2 – автоматическая зарядка кислотных автомобильных аккумуляторов; 3 – автоматическая зарядка других типов батарей.
Может зарядить полностью севшую батарею.
Работает в режиме подпитки (без отключения аккумулятора от используемой сети).
Можно применять как вольтметр.

Интересное от ESpec

В качестве элементов запуска используется резистор R1 75кОм, 2 Вт — классическая схема, на китайский манер.

Тут довольно избыточное решение, экономия на резисторе R1, здесь с лихвой перебивается необычной щедростью.

Навигация по записи

Если необходимо зарядить АБ до полной емкости, например, при установке ее на длительное хранение, необходимо продолжить заряд. Имеет режим заряда и восстановления полностью разряженных батарей. Благодаря этому, устройство можно подключить к домашней сети и управлять им через обычный браузер. То есть, полностью охватываются модели стартерных аккумуляторных батарей, используемых на автомобилях, водном транспорте, мотоциклетной технике.
sxematube — простая схема зарядника аккумуляторов, схема простого зарядного устройства аккумуляторов

Компания-производитель

Разработкой и выпуском зарядных устройств кулон занимается компания «Balsat». Фирма была основана в 1991 году. С тех пор компания присутствует на российском рынке, разрабатывая и выпуская ЗУ для стартерных батарей, автоматизированные системы кондиционирования и вентиляции, а также различные устройства для удалённого мониторинга и управления.

Вся цифровая и аналоговая продукция компании «Balsat» выпускается на базе современных микропроцессоров. Специалисты фирмы снимаются полным циклом производства цифровой и аналоговый техники. Они разрабатывают концепцию продукта, а затем запускают его в серийное производство. Фирма «Balsat» оказывает услуги по выпуску электронного оборудования на заказ и участвует в некоторых производственных программах других компаний.

В разработке и производстве зарядных устройств для стартерных аккумуляторных батарей компания «Balsat» имеет опыт более 20 лет. Всё это время продукция компании совершенствуется, и предлагаются все более удобные и функциональные зарядные устройства. В модельном ряду компании «Balsat» имеются несколько линеек ЗУ, начиная от самых простых, и заканчивая продвинутыми с возможностью подключения в домашнюю беспроводную сеть. Давайте, рассмотрим их подробнее. Вернуться к содержанию
