Кедр Авто 5 схема
Саму схему я срисовал непосредственно с самой зарядки, поэтому возможно какие-то неточности. Хотя проверил несколько раз, буду надеяться, что фатальных ошибок я не допустил. Чтобы было проще разобраться с компонентами, всю схему я разделил на две части, из которых одна часть, это плата управления. Ну, собственно на самом деле оно так и есть. Она с основной платой соединяется тремя проводами: красный, черный, желтый, на схеме они подписаны:
Обратите внимание, что блок питания постоянно выдаёт 14,9 вольта на выходе, а коммутация всех режимов происходит при помощи полевого транзистора VT2, который в свою очередь управляется при помощи платы управления, построенной на микросхеме ATTINY26L-85U:
У зарядного устройства всего 2 режима. При помощи режима автомат, аккумулятор заряжается до напряжения 14,9 вольт, а затем ток резко падает до очень маленького значения и поддерживается в таком состоянии неограниченно долго, при этом выкипание дистиллированной воды с аккумулятора не происходит. При помощи второго режима организована так называемая «до зарядка» аккумулятора и режим десульфатации. В этом режиме происходит периодическое включение зарядного тока, а затем отключение его с интервалом 45/15 секунд. При этом производитель рекомендует к клеммам аккумулятора подключить малогабаритную лампочку на 12 вольт, мощностью 6-12 Ватт. Более подробно ознакомиться о работе зарядного устройство Кедр Авто 5, можно скачав инструкцию по применению в конце статьи:
О том, какой режим используется в данное время, сигнализирует светодиод, который расположен над своей кнопкой:

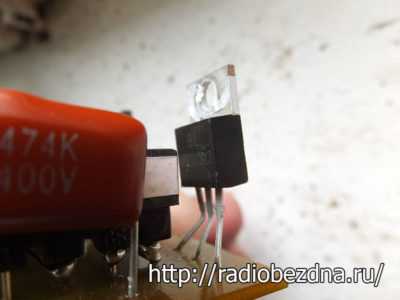

Питается плата управления при помощи стабилизированного напряжения, которое подаётся через КР142ЕН5А:

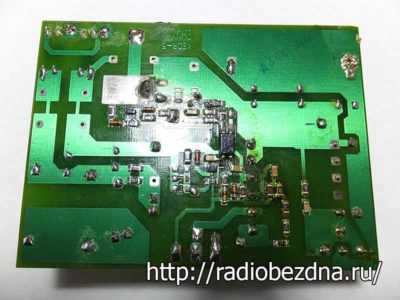

Основная плата зарядного устройства Кедр Авто 5 выглядит вот так:
Как видите, в правом верхнем углу расположен штамп, на котором указана дата изготовления 2010 год.

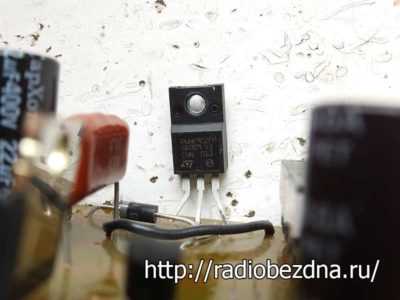

Так как на плате применён SMD монтаж, то компоновка радиокомпонентов получилась достаточно плотная. Выпрямительный сдвоенный диод шоттки VD3, VD4 и силовой полевой транзистор VT1 расположены на теплоотводе. Коммутирующий транзистор VT2 не имеет теплоотвода, так как внутреннее сопротивление его мало:

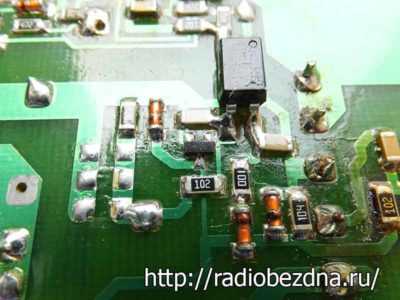

Для поддержания постоянного напряжения 14,9 вольта, используется управляемый стабилитрон TL431 и оптопара, при помощи которой осуществляется гальваническая развязка низковольтный части с высоковольтной части зарядного устройства:
Кедр авто 5 инструкция по применению
У рассматриваемого зарядного устройства имеются некоторые особенности его эксплуатации
Прежде всего, хотелось бы заострить Ваше внимание на том, что полностью разряженный аккумулятор это зарядное устройство не может зарядить. Дело в том, что если напряжение на аккумуляторе упадёт ниже 8 Вольт, то зарядное устройство при помощи транзистора VT2 не может подключить к аккумулятору
Поэтому это следует помнить и не допускать глубоких разрядов аккумулятора. Как говорит производитель, это не является неисправностью устройства. Из этой особенности вытекает ещё одно неудобство. Дело в том, что вы не можете подключить, допустим, простую лампочку накаливания к зарядному устройству, она не будет гореть. То есть прибор нельзя использовать как источник питания в отличие от Орион PW325. Чтобы более подробно изучить прибор смотрим инструкцию:
Инструкция по применению «зарядное устройство Кедр авто 5»
скачать 108 кб PDF
Как я упоминал выше, зарядное устройство имеет некоторые особенности. В процессе изучения этого прибора я обнаружил, что если кратковременно замкнуть сток исток транзистора VT2, то транзистор открывается и остаётся в открытом положении. На крокодилах плюс и минус зарядного устройства появляется напряжение 14,9 Вольт. Кому это необходимо, можно вывести отдельно кнопку без фиксации, и при помощи этой кнопки включать зарядное устройство принудительно. Тем самым можно будет заряжать полностью разряженный аккумулятор, а также появится возможность использовать зарядное устройство Кедр, как источник питания.
На этом буду завершать свой обзор зарядного устройства Кедр Авто 5. Надеюсь, мой рассказ, и принципиальная схема зарядного устройства вам поможет в ремонте. Всем пока.
Порядок зарядки автомобильного аккумулятора автоматическим самодельным ЗУ
Перед зарядкой снятый с автомобиля аккумулятор необходимо очистить от грязи и протереть его поверхности, для удаления кислотных остатков, водным раствором соды. Если кислота на поверхности есть, то водный раствор соды пенится.
Если аккумулятор имеет пробки для заливки кислоты, то все пробки нужно выкрутить, для того, чтобы образующиеся при зарядке в аккумуляторе газы могли свободно выходить. Обязательно нужно проверить уровень электролита, и если он меньше требуемого, долить дистиллированной воды.
Далее нужно переключателем S1 на зарядном устройстве выставить величину тока заряда и подключить аккумулятор соблюдая полярность (плюсовой вывод аккумулятора нужно подсоединить к плюсовому выводу зарядного устройства) к его клеммам. Если переключатель S3 находится в нижнем положении, то стрелка прибора на зарядном устройстве сразу покажет напряжение, которое выдает аккумулятор. Осталось вставить вилку сетевого шнура в розетку и процесс зарядки аккумулятора начнется. Вольтметр уже начнет показывать напряжение зарядки.
Рассчитать время заряда аккумулятора с помощью онлайн калькулятора, выбрать оптимальный режим зарядки автомобильного аккумулятора и ознакомиться с правилами его эксплуатации Вы можете посетив статью сайта «Как заряжать аккумулятор».
ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ВНИМАНИЕ! Перед работой с зарядным устройством
«Кедр-авто» необходимо внимательно изучить
настоящую инструкцию по эксплуатации.
Будьте осторожны! В зарядном устройстве имеется опасное для жизни напряжение.
Перед заменой предохранителя и проведением ремонта, зарядное устройство отключите от сети.
Не применяйте самодельный предохранитель, это может вывести устройство из
строя.
Не производите заряд аккумуляторных батарей вблизи печей, батарей отопления (на расстоянии менее 1 метра).
Не допускается закрывать вентиляционные отверстия в корпусе устройства.
Запрещается:
— разбирать корпус устройства и эксплуатировать зарядное устройство со снятой верхней крышкой;
— эксплуатировать зарядное устройство при наличии повреждений сетевого шнура;
— эксплуатировать в условиях повышенной влажности, а также в условиях агрессивных сред;
— эксплуатировать устройство вблизи источников открытого огня или других источников теплового излучения;
— эксплуатировать зарядное устройство с закрытыми вентиляционными отверстиями. Процесс зарядки аккумуляторных батарей должен проводиться в хорошо проветриваемом помещении.
Пример расчёта
Для грамотного изготовления ПЗУ нужно произвести его расчёт. За основу берётся трансформаторный тип устройства. Ток АКБ в режиме запуска составляет Iст = 3 * Сб (Сб — ёмкость АКБ в А*ч). Рабочее U на «банке» составляет 1,74 — 1,77 В, следовательно, для 6 банок: Uб = 6 * 1,76 = 10,56 В. Для расчёта мощности, потребляемой стартером, например, для 6СТ-60 с ёмкостью в 60 А: Рс = Uб * I = Uб * 3 * С = 10,56 * 3 * 60 = 1 900,8 Вт. Если собрать устройство по этим параметрам, то получится следующее:
- Работа осуществляется вместе со штатной АКБ.
- Для запуска нужно подзаряжать АКБ в течение 12 — 25 секунд.
- Стартер крутится с этим устройством 4 — 6 секунд. Если запустить не получилось, то придётся повторять процедуру заново. Этот процесс оказывает отрицательное воздействие на стартер (значительно нагреваются обмотки) и срок службы АКБ.
Устройство должно быть намного мощнее (рисунок 1), так как ток трансформатора находится в диапазоне 17 — 22 А. При таком потреблении происходит падение U на 13 — 25 В, следовательно, сетевое U = 200 В, а не 220 В.
Рисунок 2 — Схематическое изображение ПЗУ.
Принципиальная электрическая схема состоит из мощного трансформатора и выпрямителя.
Исходя из новых расчётов для ПЗУ необходим трансформатор, мощность которого составляет около 4 кВт. При такой мощности обеспечивается частота вращения коленвала:
- карбюраторные: 35 — 55 оборотов в минуту;
- дизельные: 75 — 135 об/мин.
Для изготовления понижающего трансформатора желательно использовать тороидальный сердечник от старого мощного электродвигателя большой мощности. Плотность тока в трансформаторных обмотках составляет примерно 4 — 6 А/кв. мм. Площадь сердечника (железняка) рассчитывается по формуле: Sтр = a * b = 20 * 135 = 2 700 кв. мм. Если за основу взят другой магнитопровод, то нужно найти в интернете примеры расчёта трансформатора с этой формой железняка. Для расчёта количества витков:
- T = 30/Sтр.
- Для I обмотки: n1 = 220 * T = 220 * 30/27 = 244. Мотается проводом диаметра 2,21 мм.
- Для II: W2 = W3 = 16 * T = 16 * 30/27 = 18 витков из алюминиевой шины с S = 36 кв. мм.
После намотки трансформатора необходимо включить его и измерить ток холостой работы. Его значение должно быть менее 3,2 А. При намотке нужно равномерно распределять витки по площади каркаса катушки. Если ток холостого хода выше нужного значения, то убирают или доматывают витки на I обмотке
Внимание: II обмотку трогать нельзя, так как это приведёт к снижению коэффициента полезного действия (КПД) трансформатора
Выключатель следует выбирать со встроенной теплозащитой, использовать только диоды, рассчитанные на ток 25 — 50 А. Все соединения и провода укладываются аккуратно. Провода следует использовать минимальной длины и многожильные медные с сечением свыше 100 кв. мм. Длина провода имеет значение, так как на нём могут быть потери U около 2 — 3 В при запуске стартера. Соединитель со стартером сделать быстросъёмным. Кроме того, чтобы не перепутать полярность, нужно наметить провода («+» — красная изоляционная лента, а «-» — синяя).
ПЗУ должно запускаться на 5 — 10 секунд. Если используются мощные стартеры (свыше 2 кВт), то питание однофазной сети не подойдёт. В этом случае нужно переделать ПЗУ под трёхфазный вариант. Кроме того, возможно применение уже готовых трансформаторов, но они должны быть довольно мощными. Подробный расчёт трёхфазного трансформатора можно найти в справочной литературе или интернете.
Как сделать десульфататор своими руками
При наличии умелых рук и определенной квалификации можно сделать ЗУ с режимом десульфатации самостоятельно.
Простой десульфатор
Если у пользователя уже есть зарядное устройство, для десульфатации можно собрать отдельный прибор. Он получится несложным.
Схема простого десульфатора.
Основой схемы служит понижающий трансформатор с однополупериодным выпрямителем на параллельно включенных диодах VD1, VD2. Во время положительной полуволны сетевого напряжения напряжение на базе транзистора VT1 растет. При достижении определенного порога он открывается и через аккумулятор, подключенный к зажимам X1 и X2, начинает течь зарядный ток. Его величина определяется порогом открывания транзистора VT1 и регулируется потенциометром R2. При отрицательном полупериоде транзистор закрыт, и аккумулятор разряжается через резистор R3 (ток задается номиналом резистора). Таким способом чередуется заряд аккумулятора номинальным током и разряд пониженным.
В приборе можно применить трансформатор ТС-180, который использовался в ламповых телевизорах. Все вторичные обмотки удаляются, вместо них проводом толщиной не менее 2 мм наматываются две вторичные обмотки по 40 витков на разных стержнях сердечника и соединяются последовательно. Так обеспечится ток не менее 10 А.
Трансформатор ТС-180.
Транзистор можно использовать любой структуры n-p-n с достаточным током коллектора. Его надо установить на радиаторе. Для контроля тока и напряжения надо установить стрелочные или цифровые приборы:
- ампермер на ток до 12..15 А;
- вольтметр на напряжение 16..20 вольт.
Резистор должен быть мощностью не менее 10 ватт. Можно применить резистор типа ПЭВ, а можно составить его из нескольких параллельно включенных двухваттников (не менее 5).
Мощный резистор ПЭВ.
Собрать прибор можно навесным монтажом, а можно разработать печатную плату, но это не очень целесообразно. Корпус можно сделать любой или подобрать готовый. Его конструкция не должна затруднять воздухообмен с окружающей средой.
Зарядно-десульфатирующий автомат
Можно производить десульфатацию аккумулятора зарядным устройством – в таком приборе совмещаются две функции. Такая схема несколько сложнее, но аппарат «2 в 1» универсален, а в некоторых случаях более удобен.
Схема зарядного устройства с десульфатором.
Основой прибора служит тот же понижающий трансформатор с однополупериодным выпрямителем на диоде 1VD1. Окончание заряда контролируется узлом на микросхеме 1DA1 (554СА3), которая представляет собой недорогой и распространенный компаратор. Напряжение аккумулятора сравнивается с образцовым напряжением, которое задает стабилитрон 1VD11. Уровень срабатывания компаратора определяется положением движка подстроечного резистора R16. Когда компаратор срабатывает, на его выходе 9 появляется низкий уровень, зажигается светодиод оптрона U1, на управляющем электроде симистора 1VD1 исчезает управляющее напряжение. При ближайшем переходе сетевого напряжения через ноль симистор отключается. Заряд закончен. Прибор переводится в ручной режим замыканием тумблера SA2, при этом симистор открыт всегда.
Режим десульфатации включается тумблером 1SA1 (функция может быть активна только при включении устройства в сеть, за этим следит своими контактами реле К1). Во время отрицательно полуволны аккумулятор разряжается через резистор 1R11, его номинал определяет ток разряда.
Подделки как главная проблема

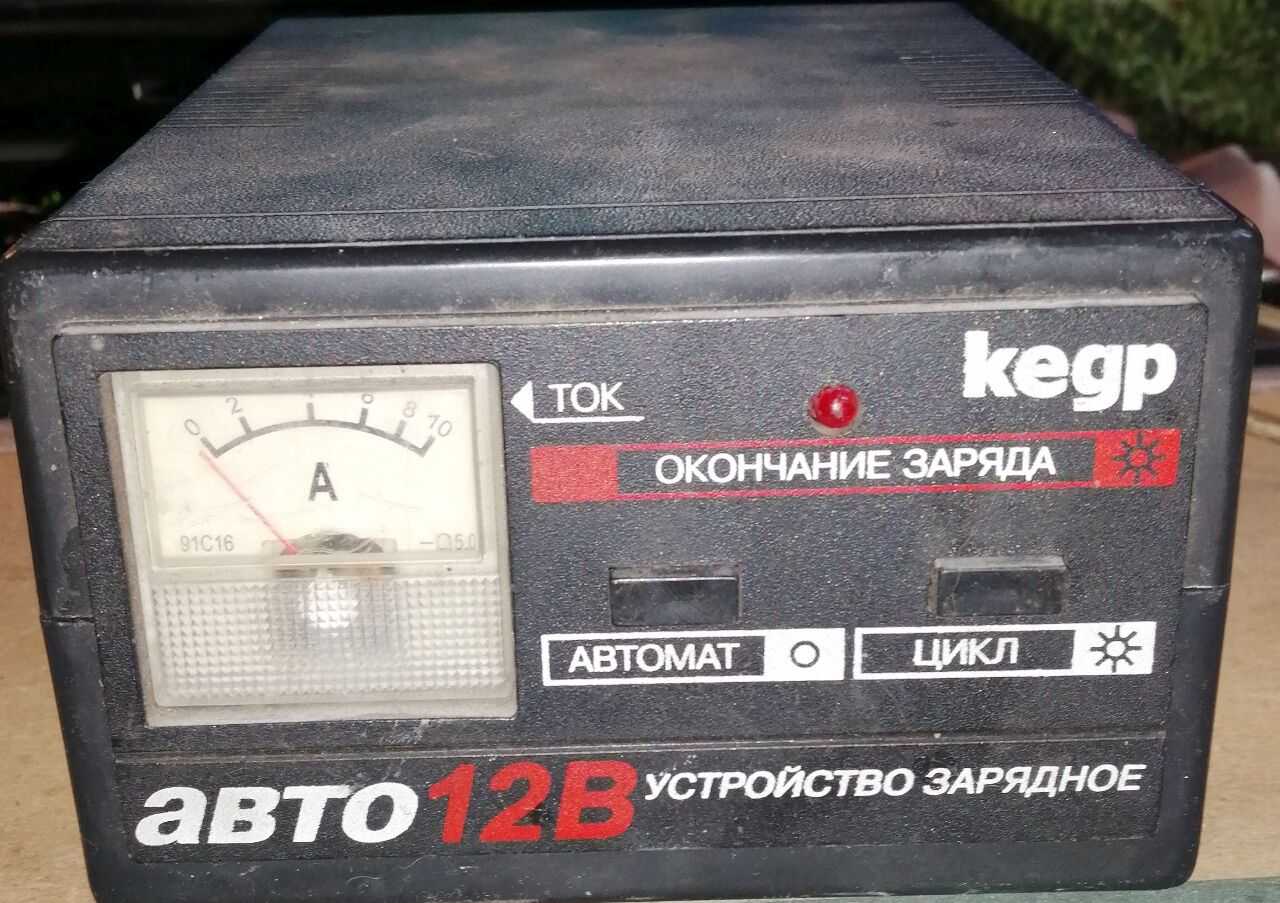

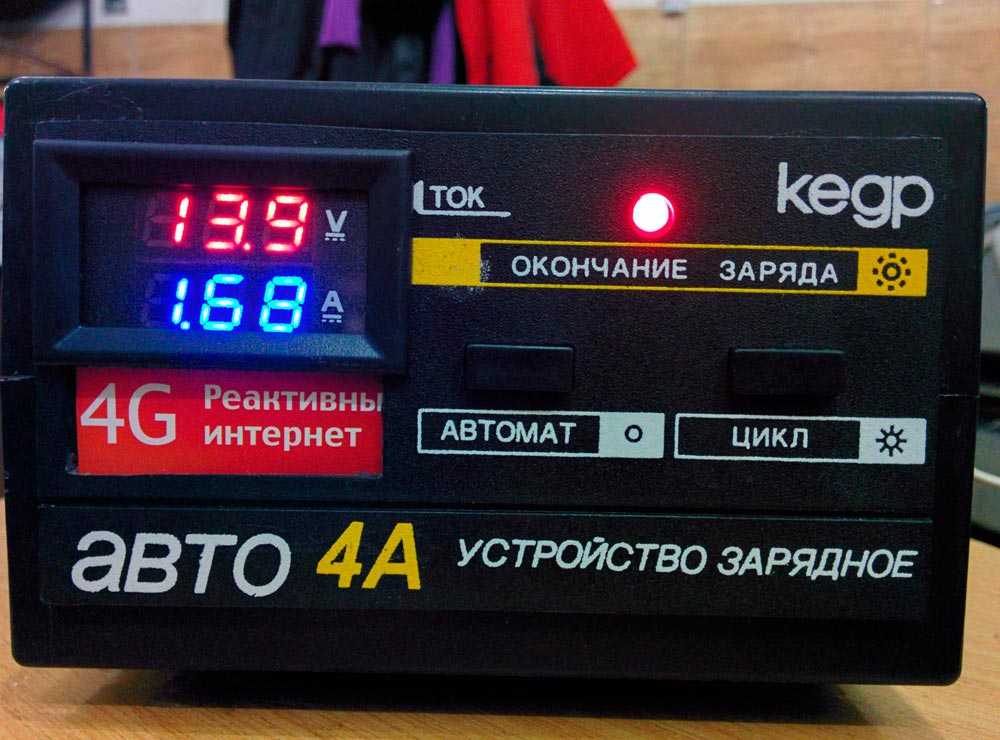

Марка Кедр широко известна на рынке зарядных устройств для обслуживания аккумуляторных автомобильных батарей.
Но репутацию оригинального производителя портит ещё одна компания. Она также выпускает устройства с названием Кедр.
Тут стоит запомнить одну вещь. Производителем оригиналов является компания НИИПП. Располагается в Томске. Копии выпускает фирма Дюна.
Причём ассортимент Дюны повторяет ЗУ Кедр от НИИПП. Но есть большая разница — это используемые детали и элементы. В основе лежат китайские запчасти, причём низкого качества.
Подлинные зарядки у многих автомобилистов работают по 10-20 лет. И они даже не думают о замене, поскольку ЗУ прекрасно продолжает функционировать.
При выборе ЗУ Кедр внимательно посмотрите на наименование производителя. От Дюны лучше отказаться.
